物理图像法解决物理试题易错剖析含解析

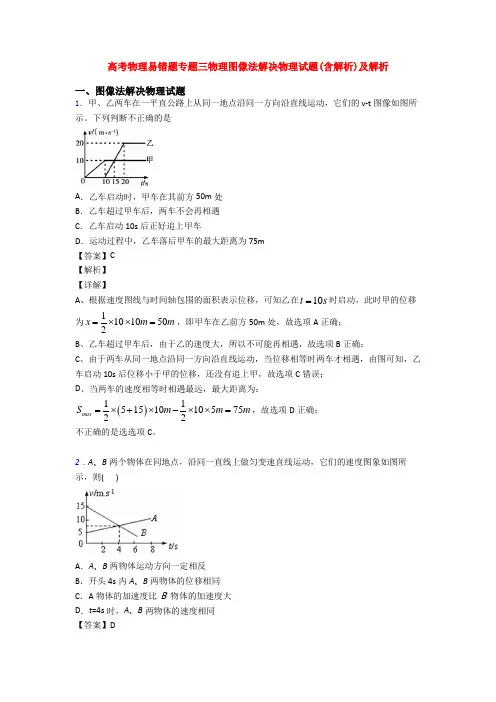

高考物理易错题专题三物理图像法解决物理试题(含解析)及解析一、图像法解决物理试题1．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。

下列判断不正确的是A ．乙车启动时，甲车在其前方50m 处B ．乙车超过甲车后，两车不会再相遇C ．乙车启动10s 后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m【答案】C【解析】【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s =时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确； C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确； 不正确的是选选项C 。

2．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．3．如图，光滑水平面上放着长木板B ，质量m ＝2kg 的木块A 以速度v 0＝2m/s 滑上原来静止的长木板B 的上表面，由于A 、B 之间存在有摩擦，之后，A 、B 的速度随时间变化情况如右图所示，重力加速度g ＝10m/s 2.则下列说法正确的是（ ）A ．A 、B 之间动摩擦因数为0.1B ．长木板的质量为1 kgC ．长木板长度至少为2mD ．A 、B 组成系统损失机械能为4J【答案】A【解析】【分析】A 在B 的表面上滑行时，根据v -t 图像的斜率可得到A 的加速度大小，由牛顿第二定律求得动摩擦因数。

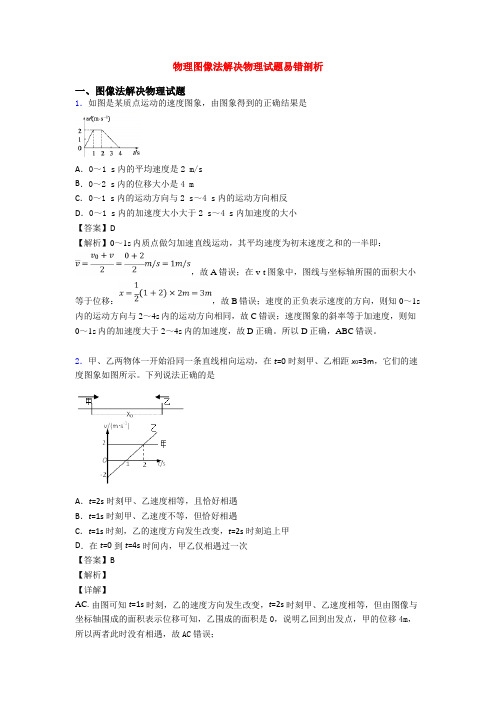

物理图像法解决物理试题易错剖析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．甲、乙两物体一开始沿同一条直线相向运动，在t=0时刻甲、乙相距x0=3m，它们的速度图象如图所示。

下列说法正确的是A．t=2s时刻甲、乙速度相等，且恰好相遇B．t=1s时刻甲、乙速度不等，但恰好相遇C．t=1s时刻，乙的速度方向发生改变，t=2s时刻追上甲D．在t=0到t=4s时间内，甲乙仅相遇过一次【答案】B【解析】【详解】AC. 由图可知t=1s时刻，乙的速度方向发生改变，t=2s时刻甲、乙速度相等，但由图像与坐标轴围成的面积表示位移可知，乙围成的面积是0，说明乙回到出发点，甲的位移4m，所以两者此时没有相遇，故AC错误；B. t=1s时刻甲、乙速度不等，由图像与坐标轴围成的面积表示位移可知，乙位移是1m，甲的位移2m，两都位移之和刚好是3m，所以恰好相遇，故B正确D. t=1s时到t=3s时，甲乙两图像与坐标轴围成的面积相等，说明这段时间内两者的位移相等，由B项分析可知，t=1s时恰好相遇，所以t=3s时也恰好相遇，说明在t=0到t=4s时间内，甲乙仅相遇过二次，故D错误。

3．甲、乙两车在公路上沿同一方向做直线运动，它们的v－t图象如图3所示．两图象在t ＝t1时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S.在t＝0时刻，乙车在甲车前面，相距为d.已知此后两车相遇两次，且第一次相遇的时刻为t′，则下面四组t′和d的组合可能的是 ()A．t′＝t1，d＝S B．t′＝12t1，d＝14SC．t′＝12t1，d＝12S D．t′＝12t1，d＝34S【答案】D【解析】【分析】【详解】在t1时刻如果甲车没有追上乙车，以后就不可能追上了，故t′<t1，故A错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t1时间内运动的位移比乙的多S，当t′＝0.5t1时，甲的面积比乙的面积多出34S，即相距d＝34S，故D正确，BC错误．4．质点做直线运动的速度﹣时间图象如图所示，该质点（）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．m=的另一物体B（可看作质5．如图甲，长木板A放在光滑的水平面上，质量为2kgv=滑上原来静止的长木板A的表面．由于A、B间存在摩擦，之点）以水平速度02m/s10m/s）（）后A、B速度随时间变化情况如图乙所示，则下列说法正确的是（g取2A．木板获得的动能为2JB．系统损失的机械能为4JC．木板A的最小长度为2mD．A、B间的动摩擦因数为0.1【答案】D【解析】【详解】1m/s，根据牛顿第二定律知二者质量相等均为A.由图象可知，A、B的加速度大小都为22kg ，则木板获得的动能为211J 2k E mv ==，选项A 不符合题意； B.系统损失的机械能2201122J 22E mv m v ∆=-⋅⋅=，选项B 不符合题意； C.由v-t 图象可求出二者相对位移为121m 1m 2⨯⨯=，木板A 的最小长度为1m ，所以C 不符合题意； D.分析B 的受力，根据牛顿第二定律，B mg ma μ= 可求出0.1μ=，选项D 符合题意．6．将质量为m ＝0.1 kg 的小球从地面竖直向上抛出，初速度为v 0＝20 m/s ，小球在运动中所受空气阻力与速率的关系为f ＝kv ，已知k ＝0.1 kg/s ．其在空气的速率随时间的变化规律如图所示，取g ＝10 m/s 2，则以下说法正确的是（ ）A ．小球在上升阶段的平均速度大小为10 m/sB ．小球在t 1时刻到达最高点，此时加速度为零C ．小球落地前匀速运动，落地速度大小v 1＝10 m/sD ．小球抛出瞬间的加速度大小为20 m/s 2【答案】C【解析】【详解】根据速度时间图象与时间轴包围的面积表示位移，则从图象可以看出，位移小于阴影部分面积，而阴影部分面积是匀减速直线运动的位移，匀减速直线运动的平均速度等于010/2v m s = ，故小球上升过程的平均速度小于10m/s ，故A 错误．球在t 1时刻速率为零，到达最高点，空气阻力为零，只受重力，加速度为g ，故B 错误．由图象可知，小球落地前匀速运动，由 mg=f=kv 1；得v 1=10m/s ．故C 正确．小球抛出瞬间，有：mg+kv 0=ma 0；联立解得：a 0=30m/s 2．故D 错误．故选C .【点睛】关于速度时间图象问题，重点要掌握速度时间图象斜率表示加速度，面积表示位移．要注意公式02v v v =+ 只适用于匀变速直线运动． 7．一枚火箭由地面竖直向上发射，其v –t 图象如图所示，则A ．火箭在23~t t 时间内向下运动B ．火箭能上升的最大高度为4v 1t 1C ．火箭上升阶段的平均速度大小为22v D ．火箭运动过程中的最大加速度大小为23v t 【答案】B【解析】【详解】A ．在23~t t 时间内火箭的速度为正值，仍在上升，故A 错误；B ．由图看出，在30~t 时间内火箭的速度都是正值，说明火箭一直在上升，图线与坐标轴所围“面积”的大小等于火箭能上升的最大高度，由数学知识得：火箭能上升的最大高度12211111222v v v t h v t t +=++，213v v =， 解得114h v t =，故B 正确；C ．火箭上升阶段的平均速度大小为11433h v v t ==， 故C 错误； D ．由图看出，在23~t t 时间内图线的斜率最大，则火箭的加速度最大，最大加速度大小为21v v a t t ∆==∆， 故D 错误。

高考物理物理解题方法：图像法易错题知识点及练习题附答案解析一、题方法：图像法1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈0.1250.28W0.035WP UIC错误；D．回路中的总功率为：==⨯≈P EI1.50.28W0.42W总D正确。

故选D。

2．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

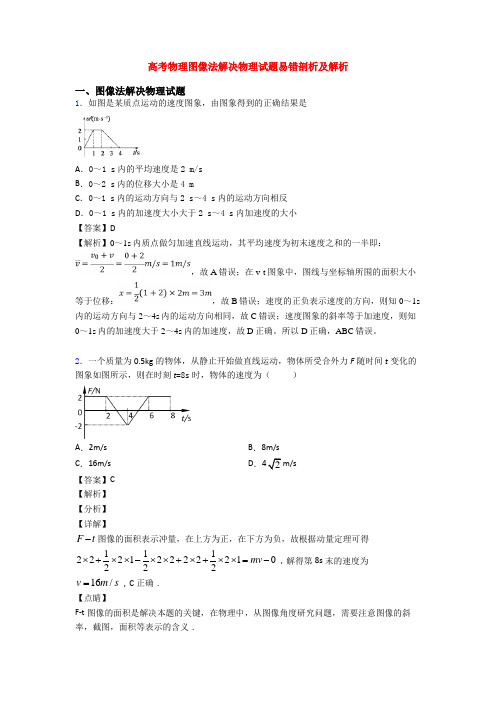

高考物理图像法解决物理试题易错剖析及解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。

所以D 正确，ABC 错误。

2．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．2m/s【答案】C【解析】【分析】【详解】 F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确．【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．3．从同一地点同时开始沿同一直线运动的两个物体I 、II 的速度图象如图所示。

在0~t 2时间内，下列说法中正确的是：（ ）A ．I 、II 两个物体所受的合外力都在不断减小B ．I 物体的加速度不断增大，II 物体的加速度不断减小C ．I 、II 两个物体在t 1时刻相遇D ．物体平均速度的大小：I 物体的大于12+2v v ，II 物体的等于12+2v v 【答案】D【解析】【详解】AB.速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不变的减速运动，根据牛顿第二定律可知. I 物体所受的合外力都在不断减小，. II 物体所受的合外力合力不变，故AB 错误；C. 图线与时间轴围成的面积表示对应时间内的位移大小，在0~t 1时间内两物体图线与时间轴围成的面积不相等，说明两物体的位移不相等，而从同一地点同时开始沿同一直线运动的两个物体，所以I 、II 两个物体在t 1时刻没有相遇，故C 错误；D. v 1均匀增加到v 2，物体的位移就等于图中梯形的面积，平均速度就等于122v v +，所以Ⅰ的平均速度大于122v v +，如图所示；II 物体的图像是一条倾斜直线，表示它做匀减速直线运动，所以II 物体的等于12+2v v ，故D 正确。

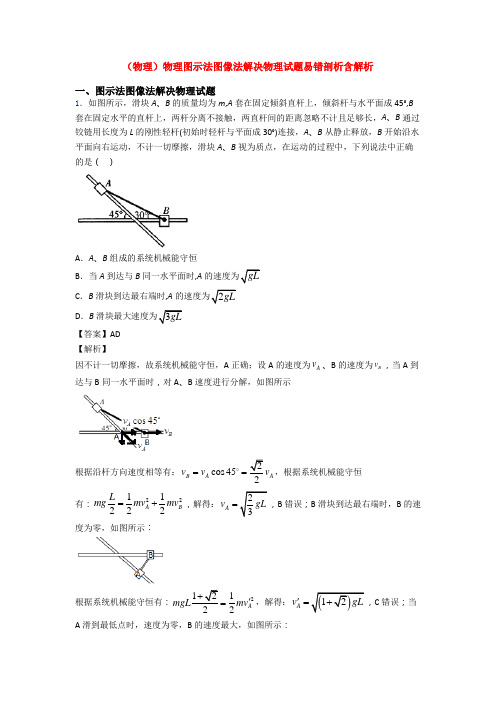

（物理）物理图示法图像法解决物理试题易错剖析含解析一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL【答案】AD【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mg mv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122A mgL mv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD. 【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．物块B 套在倾斜杆上，并用轻绳绕过定滑轮与物块A 相连（定滑轮体积大小可忽略），今使物块B 沿杆由点M 匀速下滑到N 点，运动中连接A 、B 的轻绳始终保持绷紧状态，在下滑过程中，下列说法正确的是（ ）A ．物块A 的速率先变大后变小B ．物块A 的速率先变小后变大C ．物块A 始终处于超重状态D ．物块A 先处于失重状态，后处于超重状态【答案】BC【解析】【分析】【详解】AB ．将B 的速度分解为沿绳子方向和垂直于绳子方向，如图，根据平行四边形定则，沿绳子方向的速度为A B v v cos θ=可知θ在增大到90°的过程中，A 的速度方向向下，且逐渐减小；由图可知，当B 到达P 点时，B 与滑轮之间的距离最短，θ=90°，A 的速度等于0，随后A 向上运动，且速度增大；所以在B 沿杆由点M 匀速下滑到N 点的过程中，A 的速度先向下减小，然后向上增大，故A 错误，B 正确；CD ．物体A 向下做减速运动和向上做加速运动的过程中，加速度的方向都向上，所以A 始终处于超重状态．故C 正确，D 错误；故选BC ．【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度，以及知道除超重状态时物体的加速度的方向向上，失重状态时加速度的方向向下即可．3．用轻杆通过铰链相连的小球A 、B 、C 、D 、E 处于竖直平面上，各段轻杆等长，其中小球A 、B 的质量均为2m ，小球C 、D 、E 的质量均为m ．现将A 、B 两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒B ．小球B 的机械能一直减小C ．小球B 2ghD ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg【答案】CD【解析】【分析】【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 2gh C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD4．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；5．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的 环，环套在竖直固定的光滑直杆上A 点，光滑定滑轮与直杆的距离为d ．A 点与定滑轮等高，B 点在距A 点正下方d 处．现将环从A 处由静止释放，不计一切摩擦阻力，下列说法正确的是A ．环到达B 处时，重物上升的高度h =dB ．环从A 到B ，环减少的机械能等于重物增加的机械能C ．环从A 点能下降的最大高度为43d D ．当环下降的速度最大时，轻绳的拉力T=2mg【答案】BC【解析】【分析】【详解】根据几何关系有，环从A 下滑至B 点时，重物上升的高度2h d d =-，故A 错误；环下滑过程中无摩擦力做系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能，故B 正确；设环下滑到最大高度为H 时环和重物的速度均为零，此时重物上升的最大高度为：22H d d --，根据机械能守恒有：()222mgH mgH d d =--，解得：43d H =，故C 正确；环向下运动，做非匀速运动，就有加速度，所以重物向上运动，也有加速度，即环运动的时候，绳的拉力不可能是2mg ，故D 错误．所以BC 正确，AD 错误．【点睛】环刚开始释放时，重物由静止开始加速．根据数学几何关系求出环到达B 处时，重物上升的高度．环下滑过程中无摩擦力做系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能．环下滑到最大高度为H 时环和重物的速度均为零，根据机械能守恒求解．6．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A 、AB 为等量异种点电荷，故产生的电场在AB 连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C 在下滑的过程中，受到的电场力为F =qE ，将逐渐增大，受到的摩擦力为f =μF =μqE ，故受到的摩擦力增大，故A 正确；B 、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B 错误，C 正确；D 、在下落过程中，当小球C 的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D 错误；故选AC ．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场 的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．7．如图所示，在x 轴上有A 、O 、B 、M 四点，OA ＝OB ＝BM＝2L ，A 、B 两点固定有电荷量分别为＋Q （Q >0）和－2Q 的异种点电荷。

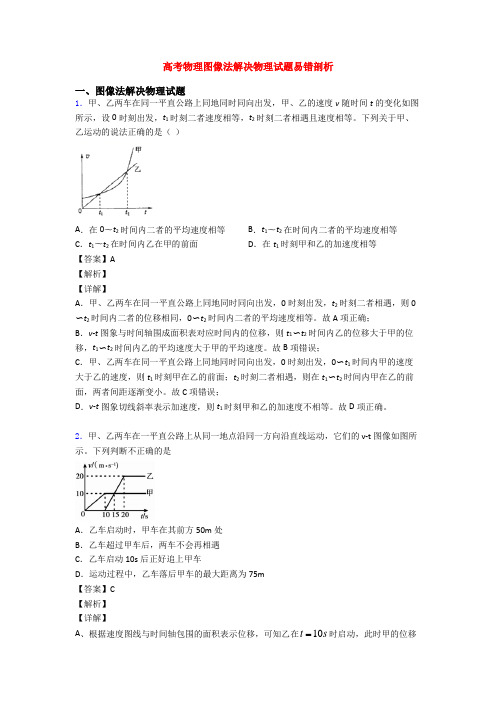

高考物理图像法解决物理试题易错剖析一、图像法解决物理试题1．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v 随时间t 的变化如图所示，设0时刻出发，t 1时刻二者速度相等，t 2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（ ）A ．在0〜t 2时间内二者的平均速度相等B ．t 1〜t 2在时间内二者的平均速度相等C ．t 1〜t 2在时间内乙在甲的前面D ．在t 1时刻甲和乙的加速度相等【答案】A【解析】【详解】 A ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t 2时刻二者相遇，则0〜t 2时间内二者的位移相同，0〜t 2时间内二者的平均速度相等。

故A 项正确； B ．v -t 图象与时间轴围成面积表对应时间内的位移，则t 1〜t 2时间内乙的位移大于甲的位移，t 1〜t 2时间内乙的平均速度大于甲的平均速度。

故B 项错误；C ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t 1时间内甲的速度大于乙的速度，则t 1时刻甲在乙的前面；t 2时刻二者相遇，则在t 1〜t 2时间内甲在乙的前面，两者间距逐渐变小。

故C 项错误；D ．v -t 图象切线斜率表示加速度，则t 1时刻甲和乙的加速度不相等。

故D 项正确。

2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。

下列判断不正确的是A ．乙车启动时，甲车在其前方50m 处B ．乙车超过甲车后，两车不会再相遇C ．乙车启动10s 后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m【答案】C【解析】【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s 时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确； 不正确的是选选项C 。

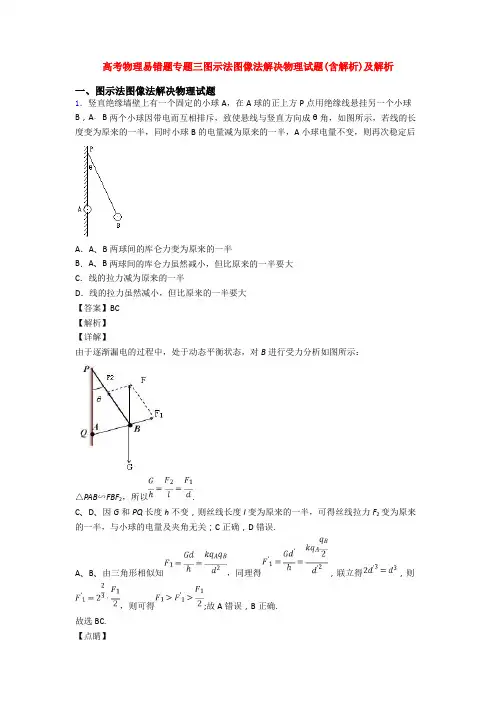

高考物理易错题专题三图示法图像法解决物理试题(含解析)及解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。

下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。

由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。

由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。

故A、D错误；故选BC。

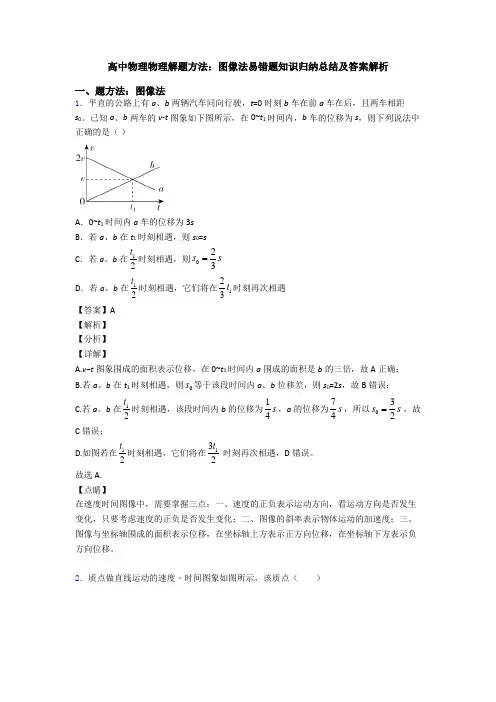

高中物理物理解题方法：图像法易错题知识归纳总结及答案解析一、题方法：图像法1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。

已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。

故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

2．质点做直线运动的速度﹣时间图象如图所示，该质点（ ）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．3．A、B两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A．A、B两物体运动方向一定相反B．开头4s内A、B两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．4．甲、乙两车在平直的公路上向相同的方向行驶，两车的速度v 随时间t 的变化关系如图所示，其中阴影部分面积分别为S 1、S 2，下列说法正确的是A ．若S 1=S 2，则甲、乙两车一定在t 2时刻相遇B ．若S 1>S 2，则甲、乙两车在0-t 2时间内不会相遇C ．在t 1时刻，甲、乙两车加速度相等D ．t 1-t 2时间内，甲车的平均速度v <122v v 【答案】D【解析】【分析】速度-时间图象与坐标轴围成的面积表示位移，根据图象判断确定何时两车相遇；图象切线的斜率表示加速度；【详解】A 、速度−时间图象与坐标轴围成的面积表示位移，则0−t 2时间内甲的位移等于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在t 2时刻是否相遇，故A 错误；B 、若S 1>S 2，在0-t 2时间内甲的位移大于乙的位移，由于甲的初位置与乙的初位置未知，所以无法判断甲、乙两车在0-t 2时间内是否相遇，故B 错误；C 、由图象切线的斜率表示加速度，在t 1时刻，乙的斜率大于甲的斜率，故乙的加速度大于甲的加速度，故C 错误；D 、若甲做匀加速直线运动，0-t 2时间内，甲车的平均速度122v v v +=甲；由速度−时间图象与坐标轴围成的面积表示位移可知，在0-t 2时间内，甲车的运动位移小于匀加速直线运动的位移，所以甲车的平均速度小于122v v +，故D 正确； 【点睛】关键是知道速度-时间图象与坐标轴围成的面积表示位移，图象切线的斜率表示加速度，平均速度等于物体其位移与时间的比值．5．如图是质量m=3kg 的质点在水平面上运动的v-t 图象，以下判断正确的是A ．在t=l.0s 时，质点的加速度为零B ．在1.0-3.0s 时间内，质点的平均速度为1m/sC ．在0-2.0s 时间内，合力对质点做功为零D ．在1.0-4.0s 时间内，合力对质点做功的平均功率为6W【答案】C【解析】A 、速度时间图线的斜率表示加速度，在t=1.0s 时，速度为零，但是斜率不为零，则加速度不为零，故A 错误；B 、在1.0 3.0s ～时间内，质点的位移()112232x m m =⨯+⨯=，根据平均速度的定义式知，质点的平均速度3 / 1.5/2x v m s m s t ===，故B 错误； C 、在0 2.0s ～时间内，初末速度的大小相等，则动能的变化量为零，根据动能定理知，合力对质点做功为零，故C 正确；D 、在1.0 4.0s ～时间内，动能的变化量211034622kE mv J J ∆=-=⨯⨯=，则合力做功为6J ，合力做功的平均功率623W P W W t ===，故D 错误． 点睛：解决本题的关键知道速度时间图线的含义，知道图线的斜率表示加速度，图线与时间轴围成的面积表示位移，知道合力做功等于动能的变化量．6．有四个运动的物体A 、B 、C 、D ，物体A 、B 运动的x —t 图像如图①所示；物体C 、D 从同一地点沿同一方向运动的v —t 图像如图②所示．根据图像做出的以下判断中正确的是( )A ．物体A 和B 均做匀加速直线运动，且A 的加速度比B 更大B ．在0～3s 的时间内，物体A 运动的位移为10mC ．t =3s 时，物体C 追上物体DD ．t =3s 时，物体C 与物体D 之间有最大间距【答案】D【解析】【详解】A.由甲图看出：物体A 和B 位移图象都是倾斜的直线，斜率都不变，速度都不变，说明两物体都做匀速直线运动，A 图线的斜率大于B 图线的斜率，A 的速度比B 更大；故A 错误.B.由甲图看出：在0-3s 的时间内，物体B 运动的位移为△s =10m=0=10m ，A 的位移大于10m ；故B 错误.C.由乙图看出：t =3s 时，D 图线所围“面积”大于C 图线所围“面积”，说明D 的位移大于的位移，而两物体从同一地点开始运动的，所以物体C 还没有追上物体D ；故C 错误.D.由乙图看出：前3s 内，D 的速度较大，DC 间距离增大，3s 后C 的速度较大，两者距离减小，t =3s 时，物体C 与物体D 之间有最大间距；故D 正确.7．质量m =1kg 的物体静止放在粗糙水平地面上。

高考物理图像法解决物理试题易错剖析及解析一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W 【答案】D 【解析】 【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -==A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I=可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：两U I -曲线的交点即小灯泡的电压、电流，根据图像读数：0.125V U ≈0.28A I ≈所以，小灯泡的功率为：0.1250.28W 0.035W P UI ==⨯≈C 错误；D ．回路中的总功率为：1.50.28W 0.42W P EI ==⨯≈总D 正确。

故选D 。

2．质量为2kg 的物体在水平面内做曲线运动，已知x 方向的位移-时间图像和y 方向的速度-时间图像分别如图甲、乙所示。

下列说法正确的是A ．质点初速度的方向与合外力方向垂直B ．3s 末质点速度大小为10m/sC ．质点的初速度大小为6m/ sD ．质点所受的合外力大小为2N 【答案】A 【解析】 【详解】AC 、由图甲可知，质点在x 方向上的初速度为124m /s 3x v ==，沿x 方向的加速度为0；y 方向上的初速度为0，加速度：22m /s m s 632/a v t ∆=∆==，可知质点的初速度沿x 方向，大小为4m/s ，而加速度沿y 方向，根据牛顿第二定律可知，质点受到的合外力的方向沿y 方向，与初速度的方向垂直，A 正确C 错误；B 、质点在x 轴方向做速度为4m/s 的匀速直线运动，在y 轴方向上做初速度为零的匀加速直线运动，质点的加速度方向沿y 轴方向，3s 末沿y 方向的分速度为6m/s ，所以3s 末质点的速度：2222364213m /s x y v v v =+=+=，B 错误；D 、根据牛顿第二定律可知，质点受到的合外力：F =ma =2×2=4N ，D 错误．3．两个质点A 、B 放在同一水平面上，从同一位置沿相同方向做直线运动，其运动的v-t 图象如图所示.对A 、B 运动情况的分析，下列结论正确的是A ．在6s 末，质点A 的加速度大于质点B 的加速度 B ．在0-12s 时间内，质点A 的平均速度为76ms C ．质点A 在0－9s 时间内的位移大小等于质点B 在0－3s 时间内的位移大小 D ．在12s 末，A 、B 两质点相遇 【答案】A 【解析】 【详解】A 、根据v-t 图象中图线的斜率表示加速度，斜率绝对值越大，加速度越大，可知质点A 在6 s 末的加速度是13m/s 2，质点B 在6 s 时末的加速度是2431a /1239B m s -==-，所以A 的加速度较大，故A 正确；B 、在0～12s 时间内，质点A 的位移为1614310.522x m m m ⨯+=+⨯=，平均速度为10.57//128x v m s m s t ===，故B 错误； C 、质点A 在0－9s 时间内的位移大小1632A x m m ⨯==，质点B 在0－3s 时间内的位移大小13362B x m m +=⨯=，故C 错误； D 、在12s 末，A 、B 两质点相距的距离等于它们的位移之差，为13341614(39)(3)272222B A s x x m m m ''++⨯+=-=⨯+⨯-+⨯=，故D 错误。

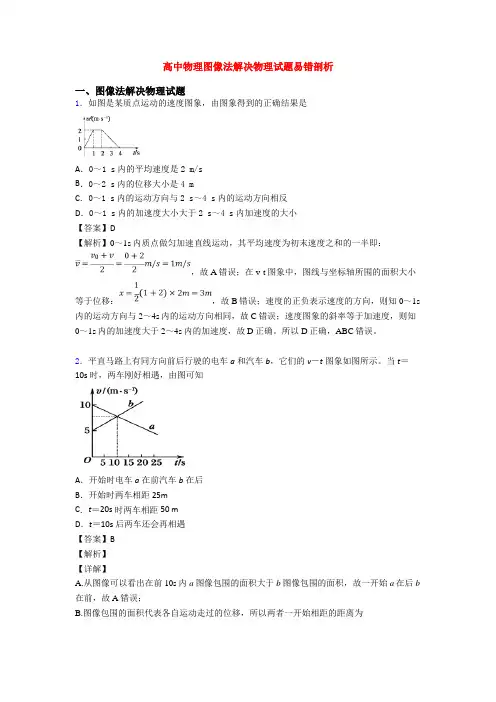

高中物理图像法解决物理试题易错剖析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为1s=⨯⨯=，故B正确；51025m2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误3．甲、乙两个物体由同一地点沿同一方向做直线运动，其v-t图象如图所示，关于两物体的运动情况，下列说法正确的是( )A．t=1s时，甲在乙前方B．t=2s时，甲、乙相遇C．t=4s时，乙的加速度方向开始改变D．0-6s内，甲、乙平均速度相同【答案】B【解析】【分析】【详解】A．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据速度时间图象与坐标轴围成面积表示位移，可知，在t=1s时，乙的位移大于甲的位移，说明乙在甲的前方，故A错误；B．根据速度图象与坐标轴围成面积表示位移可知，在t=2s时，乙的位移等于甲的位移，说明两者相遇，故B正确；C．速度图象的斜率表示加速度，由数学知识得知，在t=2s～t=6s内，乙的加速度方向一直沿负方向，没有改变，故C错误．D．由图可知，0～6s内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大于乙的平均速度，故D错误。
