施工现场临时用电安全专项施工方案范本一、安全用电技术措施本工程根据部颁布标准JGJ46-___，采用TN-S系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施：1、施工现场TN-S供电系统供电，施工现场总箱中零线做出重复接地后引出一根专用PE线，除了总箱外，其它各处不得把N线和PE 线连接，PE线上不许___开关和熔断器，也不得把大地兼做PE线，PE 线也不得进入漏电保护器，将电气设备的金属外壳与保护零线连接。
2、设置漏电保护器（1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处___漏电保护器。
开关箱处内的漏电保护器其额定漏电动作电流应不大于___mA，额定漏电动作时间应小于0.1s。
潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不大于___mA，动作时间小于0.1s。
3、电气设备的设置符合下列要求：（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。
（2）动力配电箱与照明配电箱分别设置。
（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏”制。
（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过___m，开关箱与其控制的固定式用电设备的水平距离不宜超过___m。
（5）配电箱、开关箱周围不得堆入任何有碍操作、维修的物品，周围应有足够两人同时工作的空间。
（6）配电箱、开关箱___要端正、牢固，移动式的箱体应装设在坚固的支架上。
固定式配电箱、开关箱的下皮与地面的垂直度距离为___m移动式开关箱的下皮与地面的垂直距离___m。
配电箱、开关箱铁板厚度大于___mm。
（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
施工现场临时用电安全专项施工方案为了保障施工现场临时用电的安全，防止火灾和电击事故的发生，特此制定施工现场临时用电安全专项施工方案。
本方案适用于我公司在施工现场进行临时用电的情况。
一、施工现场临时用电的管理措施1.1临时用电验收：在施工现场搭设临时用电设备前，必须由电力部门进行验收，确保设备的接地和保护措施符合要求。
1.2安全用电告知：施工现场所有人员都应该接受安全用电知识的培训，了解临时用电设备的特点和安全操作要求。
1.3合理布置电源：根据施工现场的具体情况，合理布置电源和电缆线路，减少电缆的搭接和交叉，避免漏电和火灾的发生。
1.4定期巡视检查：建立临时用电设备定期巡视检查制度，每天至少进行一次巡视，及时发现和处理设备故障、漏电等问题。
1.5电源箱封闭：临时用电设备的电源箱应该进行防护和封闭，避免因外界环境造成的损坏和触电事故。
二、电源与用电设备的安全管理措施2.1合理选择用电设备：根据施工现场的实际需要，选择具备安全保护措施的电气设备，如使用带有漏电保护器的插座和延长线。
2.2定期检修和维护：对临时用电设备进行定期检修和维护，保持设备的正常运行，避免因设备老化或故障导致的火灾和电击事故。
2.3安全用电配电箱：对配电箱进行专门的安全保护措施，如配备漏电保护器、过载保护器等，确保用电安全。
2.4防止电缆过长：尽量避免使用过长的电缆线路，减少线路损耗和漏电的风险。
2.5隐蔽管道保护：当电缆线路需要穿越地下或墙壁时，应使用阻燃管道进行保护，避免外力刺激造成线路短路或漏电。
三、安全意识培养和事故应急预案3.1安全警示标志：在施工现场明显位置设置安全警示标志，提醒工作人员注意安全，禁止未经授权的人员接触电源设备。
3.2安全培训和演习：定期组织安全培训和演习，提高员工的安全意识和应急处理能力，确保在事故发生时能够快速、正确地采取应变措施。
3.3紧急救护设备：施工现场应配备必要的紧急救护设备，包括灭火器、急救箱等，以便在发生火灾或人身伤害时能够及时进行处理。
临时用电专项施工方案完整版一、工程概况本工程为临时用电专项施工项目，主要包括施工期间的电力供应、用电设备安装、电缆线路敷设、配电系统搭建等工作内容。
工程地点位于XX市XX区，占地面积约XX平方米，工程期限为XX年XX月XX日至XX年XX月XX日。
二、用电管理1. 用电负荷计算：根据工程规模及施工需求，预计最大用电负荷为XX千瓦。
2. 用电申请：施工前向当地供电部门申请临时用电，并提供相关资料，包括用电负荷、用电设备清单等。
3. 电能计量：在施工现场设置电能计量装置，实时监测用电情况，确保用电安全、合理。
4. 用电缴费：按照实际用电量向供电部门缴纳电费。
5. 用电安全培训：对施工人员进行用电安全培训，提高安全意识，防止电气事故发生。
6. 用电巡查：定期对施工现场进行用电巡查，发现问题及时整改。
三、电工1. 人员要求：电工应具备相关专业技能证书，具备丰富的实际操作经验。
2. 工作职责：（1）负责施工现场的临时用电安装、调试及维修工作；（2）定期检查用电设备、电缆线路、配电柜等，确保用电安全；（3）及时处理电气故障，保障施工进度；（4）对施工人员进行用电安全培训及指导。
3. 工作制度：（1）持证上岗，严格遵守国家及地方相关法律法规；（2）执行用电安全操作规程，确保用电安全；（3）做好工作记录，及时上报工作情况；（4）参加用电安全培训，提高自身业务水平。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置安全距离，确保施工人员及设备与带电设备的安全距离。
2. 外电防护：（1）施工现场设置警示标志，提醒施工人员注意外电设备；（2）对临近的外电设备进行绝缘处理，防止误触；（3）在必要时，对外电设备进行临时停电，确保施工安全；（4）加强对施工人员的安全教育，提高安全意识。
五、电缆线路1. 电缆选型：根据用电负荷及电缆敷设环境，选择符合国家标准的电缆，确保电缆安全、可靠。
2. 电缆敷设：（1）地下敷设：采用电缆沟、电缆隧道等方式，确保电缆埋深符合规定，避免受外力损伤；（2）架空敷设：采用合适的电缆桥架、电缆挂钩等，确保电缆敷设整齐、美观，并满足安全距离要求；（3）沿墙敷设：采用电缆槽、电缆导管等，固定牢固，防止电缆脱落。
现场临时用电专项安全施工方案一、方案目的为了确保施工现场临时用电的安全可靠运行，防止因临时电力供应引发事故，本方案旨在制定一系列的安全施工措施，确保施工现场临时用电的稳定性和安全性。
二、现场临时用电的安全管理1.用电之前，必须进行临时用电现场安全检查，并由专职负责人进行检验记录，确认现场临时用电设备的完好性。
2.制定临时用电设备使用和管理制度，确保临时用电设备的安全使用。
3.明确临时用电设备的使用范围，严禁将临时用电设备用于非施工目的。
4.严格按照施工方案进行工作，并严格执行有关电气设备使用和维护的操作规程。
5.安全警示标识牌要放置在临时用电设备附近，并设置警戒线或屏障，防止无关人员接近。
6.现场必须配备专职负责人，进行现场临时用电设备的监管和管理。
三、现场临时用电设备的选择和安装1.应根据施工现场的用电量和电力需求选择合适的临时用电设备，确保其能够满足施工需要。
2.临时用电设备必须符合国家相关标准和规定，保证其安全可靠。
3.临时用电设备的安装必须由专业的电气工程师进行，确保安全可靠。
4.临时用电设备的安装位置应离其他设备和易燃易爆物品远离，确保施工现场的安全。
5.临时用电设备的线路要合理布置，确保线路的完整性和可靠性。
四、现场临时用电设备的使用和维护1.现场临时用电设备的使用必须由专职负责人操作，并按照操作规程进行。
2.定期对临时用电设备进行检查和维护，确保其正常运行。
3.发现设备故障或异常情况时，及时停止使用，并通知专业维修人员进行处理。
4.施工结束后，对临时用电设备进行彻底检查清理，保证设备的安全保存。
五、现场临时用电的施工安全措施1.现场临时用电设备和线路必须有可靠的漏电保护装置，并定期检查其有效性。
2.使用带有防护措施的电缆和插头，确保施工人员的人身安全。
3.严禁临时用电设备超负荷使用，避免电线过热、电气设备损坏及触电事故的发生。
4.定期对电气设备进行线路漏电、绝缘电阻等测试，确保设备的安全可靠。
现场临时用电专项施工方案(1)
一、前言
在施工现场，临时用电是不可或缺的。
为了保障施工的正常进行和工人的安全，制定一份临时用电专项施工方案至关重要。
本文将针对现场临时用电进行详细的规划和安全措施，确保施工过程中的用电安全和有效性。
二、施工现场电力设备准备
1.根据现场的用电需求确定电缆规格、长度和数量。
2.配备符合安全标准的插座、电源线和开关，确保电路连接稳固可靠。
3.考虑到施工现场环境，选择防水、防火等特殊要求的电力设备。
三、临时用电布局规划
1.根据施工区域划分临时用电区域，合理布设电缆、插座和开关。
2.避免电缆交叉敷设，保持电线整齐有序，避免因乱拉乱放导致电线损
坏或安全隐患。
3.设置明显标识，标明各个插座的用途和电路连接情况，方便使用和维
护。
四、安全措施
1.严格按照国家电气安全标准进行施工，禁止私拉乱接等违章操作。
2.安装漏电保护开关和过载保护器，及时排除电路故障，确保施工现场
电气安全。
3.定期检查电缆和设备的连接情况，发现问题及时修复或更换损坏部件。
五、应急措施
1.设置应急电源开关，一旦发生用电事故，可以迅速切断电源。
2.培训施工人员掌握紧急断电程序，提高应对紧急情况的能力。
3.准备备用电缆、插座等设备，以备主要设备损坏时的紧急替代。
结语
通过本文对现场临时用电的专项施工方案的规划和安全措施，可以有效保障施
工现场的用电安全和顺畅，提高工人的工作效率，避免因电气事故带来的损失。
我们将严格执行该方案，确保施工过程中的用电安全，保障施工顺利进行。
临时用电专项施工方案范文(5)一、工程概况本工程为临时用电专项施工，主要包括建筑工地、临时设施及辅助设施的用电安装和管理工作。
工程地点位于XX市XX区，占地面积约XX平方米，工期约为XX个月。
工程内容包括土建、装饰、安装、绿化等，临时用电需求较大，为确保施工过程中的用电安全，特制定本施工方案。
二、用电管理1. 用电管理制度：建立健全用电管理制度，明确各级用电管理人员的职责，加强对施工现场用电的检查和监督。
2. 用电负荷：根据工程特点和实际需求，合理计算各施工阶段的用电负荷，确保电力供应稳定。
3. 用电设备：选用符合国家标准的电器设备，严禁使用劣质、老化、破损的电器设备。
4. 用电线路：合理规划用电线路，确保线路安全、可靠、经济。
5. 用电检查：定期对施工现场进行用电安全检查，发现问题及时整改。
6. 用电培训：对施工人员进行用电安全培训，提高安全意识，掌握安全操作技能。
三、电工1. 电工资质：电工必须具备相应的资质证书，熟悉电气设备的基本原理、安装、维修及操作。
2. 电工职责：电工负责电气设备的安装、维修、检查及日常管理工作。
3. 电工培训：定期对电工进行培训，提高业务水平，确保用电安全。
4. 电工操作规范：电工在操作过程中应严格遵守相关规范，确保人身和设备安全。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置安全距离，确保人员与电气设备的安全。
2. 外电防护：针对施工现场周边的外部电源，采取有效的防护措施，防止电气事故的发生。
3. 防护设施：设置安全警示标志、隔离栅栏等防护设施，提醒施工人员注意安全。
4. 定期检查：定期对外电防护设施进行检查和维护，确保其完好有效。
五、电缆线路1. 电缆线路设计：根据施工现场的实际用电需求，设计合理的电缆线路走向和敷设方式，确保线路安全、经济、合理。
2. 电缆选型：选用符合国家标准的电缆，根据电流负荷选择合适的电缆截面积，保证电缆在正常工作条件下的安全性能。
凯里市中心城地下空间开发项目工程临时用电专项施工方案编制：审核：审批：编制单位：贵州凯里经济开发区开元建筑工程有限责任公司二○一六年十月目录一、编制依据 (1)二、工程概况 (1)三、设计内容和步骤 (1)1、现场勘探及初步设计 (1)2、总用电负荷计算 (2)3、选择供电电源 (3)4、配电箱、开关箱进线导线截面及箱内电气设 (3)5、照明线路的导线截面及照明箱内各电气开关的选择 (8)6、配电装置的电器配置与接线 (8)四、绘制临时供电施工图 (12)五、施工用电安全措施及接地要求 (13)六、安全用电技术措施 (13)七、电气防火技术措施 (14)八、施工现场临时用电平面图 (19)临时用电专项施工方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、工程概况凯里市中城地下空间开发项目工程位于：贵州省凯里市友庄路与迎宾大道交汇处。
本项目中，总建筑面积为：105852.14m²，地下建筑面积：105852.14²。
地下一，二层为商业空间，地下三层为停车场。
本建筑工程设计等级为特级，结构设计使用年限为50年，采用钢筋混凝土框架剪力墙结构。
抗震设防烈度为6度。
建筑耐火等级为一级。
2、施工现场用电量统计。
(见附表1)三、设计内容和步骤1、现场勘探及初步设计（1）、本工程位于凯里市贵州省凯里市友庄路与迎宾大道交汇处，已完成三通一平，施工环境较好，具备开工条件，施工现场范围内无上下水管道，无各种埋地线路，施工现场供电电源由建设单位电力变压器配电房接入220/380V三相五线制低压电力系统。
临时用电专项施工方案(最新)一、工程概况本工程为XXX项目，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。
工程占地面积XXX平方米，总建筑面积XXX平方米。
工程结构类型为钢筋混凝土框架结构，主体工程分为地上XXX层，地下XXX层。
工程总投资约XXX万元，计划工期XXX个月。
为确保施工过程中的临时用电安全，特制定本临时用电专项施工方案。
二、用电管理1. 用电管理制度：建立健全用电管理制度，明确各级用电管理人员的职责，加强对施工现场用电设备的检查、维修和保养。
2. 用电负荷：根据工程实际需要，合理计算施工期间的用电负荷，确保电源供应充足，避免因电压不稳导致的设备损坏。
3. 临时用电设施：临时用电设施应满足施工需求，包括电缆线路、配电柜（盘）、配电箱及开关箱等。
临时用电设施应定期检查、维修，确保安全可靠。
4. 用电设备：施工现场用电设备应符合国家相关标准，严禁使用未经检验、存在安全隐患的设备。
5. 用电安全培训：对施工现场所有电工及操作人员进行用电安全培训，提高其安全意识，掌握安全操作规程。
三、电工1. 人员配置：根据工程规模及施工需求，合理配置电工，确保电工数量充足，满足施工现场用电需求。
2. 资质要求：电工应具备国家规定的电工操作证，具备一定的电工知识和技能。
3. 岗位职责：电工负责施工现场临时用电设施的安装、维修、检查及拆除工作，确保用电安全。
4. 培训与考核：定期对电工进行培训，提高其业务水平，同时对电工进行考核，确保电工队伍的整体素质。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，确保临时用电设施与建筑物、构筑物、人员等保持安全距离，防止因距离不足导致的安全事故。
2. 外电防护：对于施工现场附近的外部电源线路，应采取相应的防护措施，如设置警示标志、架设防护网等，防止因外部电源线路故障影响施工现场安全。
3. 防护设施：在临时用电设施附近，设置防护设施，如警示标志、围挡等，提醒现场人员注意安全。

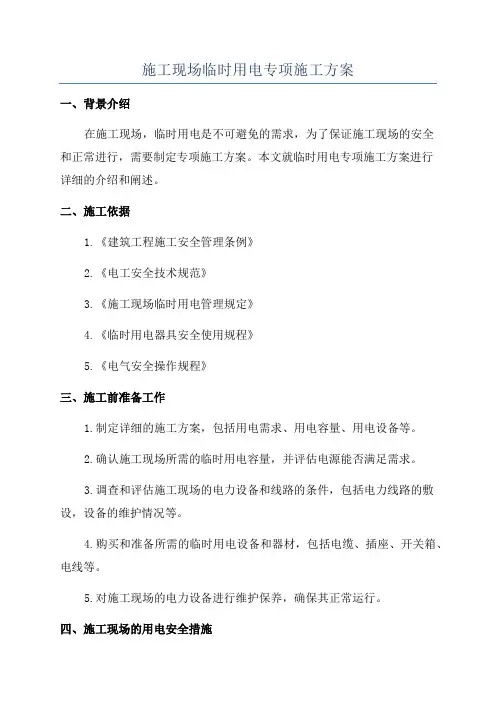

施工现场临时用电专项施工方案一、背景介绍在施工现场，临时用电是不可避免的需求，为了保证施工现场的安全和正常进行，需要制定专项施工方案。
本文就临时用电专项施工方案进行详细的介绍和阐述。
二、施工依据1.《建筑工程施工安全管理条例》2.《电工安全技术规范》3.《施工现场临时用电管理规定》4.《临时用电器具安全使用规程》5.《电气安全操作规程》三、施工前准备工作1.制定详细的施工方案，包括用电需求、用电容量、用电设备等。
2.确认施工现场所需的临时用电容量，并评估电源能否满足需求。
3.调查和评估施工现场的电力设备和线路的条件，包括电力线路的敷设，设备的维护情况等。
4.购买和准备所需的临时用电设备和器材，包括电缆、插座、开关箱、电线等。
5.对施工现场的电力设备进行维护保养，确保其正常运行。
四、施工现场的用电安全措施1.确保施工现场的电源接地良好，接地电阻符合规定。
2.电缆敷设要符合规定的安全距离，避免与其他设备的共同敷设。
3.电缆应保持完整，不得有损伤和裸露的电线。
4.使用专业的插座和开关箱，避免使用老化、破损、电气绝缘不良的插座和开关箱。
5.用电设备应有完善的漏电保护装置，保障用电安全。
6.临时用电设备应有防护措施，避免雨水、水汽等进入设备内部。
7.使用手机充电、家用电器等不符合规定的设备禁止进入施工现场。
五、用电设备的维护保养1.对用电设备进行定期维护保养，保持设备的正常运行。
2.定期检查电缆的电气绝缘性能，防止因电缆老化、破损引起的安全隐患。
3.检查插座和开关箱的电气绝缘性能，确保设备正常工作。
4.对漏电保护装置进行定期检查和测试，保证其可靠性。
5.定期清洁用电设备，防止灰尘和其他脏物影响设备的正常运行。
六、应急处理措施1.施工现场应设置明显的应急电源开关箱，并保证随时可用。
2.如有电气事故发生，应立即切断电源，并报告相关部门。
3.及时组织人员进行事故调查，并采取必要的整改措施。
4.对施工现场的电力设备和线路进行全面检查和测试，确保其安全可靠。

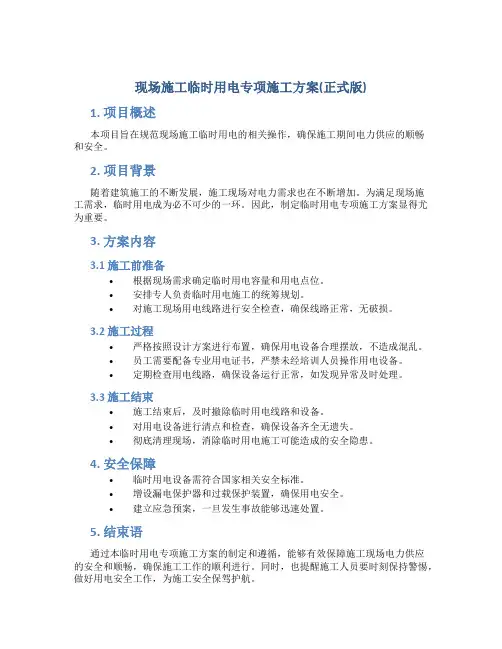

现场施工临时用电专项施工方案(正式版)
1. 项目概述
本项目旨在规范现场施工临时用电的相关操作，确保施工期间电力供应的顺畅
和安全。
2. 项目背景
随着建筑施工的不断发展，施工现场对电力需求也在不断增加。
为满足现场施
工需求，临时用电成为必不可少的一环。
因此，制定临时用电专项施工方案显得尤为重要。
3. 方案内容
3.1 施工前准备
•根据现场需求确定临时用电容量和用电点位。
•安排专人负责临时用电施工的统筹规划。
•对施工现场用电线路进行安全检查，确保线路正常，无破损。
3.2 施工过程
•严格按照设计方案进行布置，确保用电设备合理摆放，不造成混乱。
•员工需要配备专业用电证书，严禁未经培训人员操作用电设备。
•定期检查用电线路，确保设备运行正常，如发现异常及时处理。
3.3 施工结束
•施工结束后，及时撤除临时用电线路和设备。
•对用电设备进行清点和检查，确保设备齐全无遗失。
•彻底清理现场，消除临时用电施工可能造成的安全隐患。
4. 安全保障
•临时用电设备需符合国家相关安全标准。
•增设漏电保护器和过载保护装置，确保用电安全。
•建立应急预案，一旦发生事故能够迅速处置。
5. 结束语
通过本临时用电专项施工方案的制定和遵循，能够有效保障施工现场电力供应
的安全和顺畅，确保施工工作的顺利进行。
同时，也提醒施工人员要时刻保持警惕，做好用电安全工作，为施工安全保驾护航。

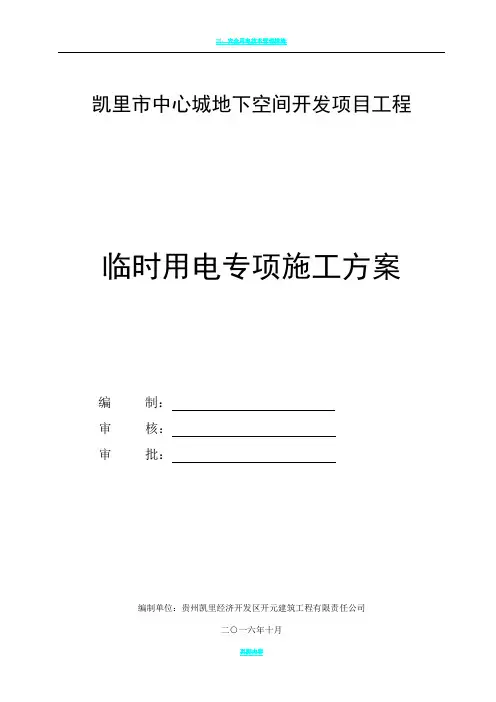

凯里市中心城地下空间开发项目工程临时用电专项施工方案编制：审核：审批：编制单位：贵州凯里经济开发区开元建筑工程有限责任公司二○一六年十月目录一、编制依据 (1)二、工程概况 (1)三、设计内容和步骤 (1)1、现场勘探及初步设计 (1)2、总用电负荷计算 (2)3、选择供电电源 (3)4、配电箱、开关箱进线导线截面及箱内电气设 (3)5、照明线路的导线截面及照明箱内各电气开关的选择 (8)6、配电装置的电器配置与接线 (8)四、绘制临时供电施工图 (12)五、施工用电安全措施及接地要求 (13)六、安全用电技术措施 (13)七、电气防火技术措施 (14)八、施工现场临时用电平面图 (19)临时用电专项施工方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、工程概况凯里市中城地下空间开发项目工程位于：贵州省凯里市友庄路与迎宾大道交汇处。
本项目中，总建筑面积为：105852.14m²，地下建筑面积：105852.14²。
地下一，二层为商业空间，地下三层为停车场。
本建筑工程设计等级为特级，结构设计使用年限为50年，采用钢筋混凝土框架剪力墙结构。
抗震设防烈度为6度。
建筑耐火等级为一级。
2、施工现场用电量统计。
(见附表1)三、设计内容和步骤1、现场勘探及初步设计（1）、本工程位于凯里市贵州省凯里市友庄路与迎宾大道交汇处，已完成三通一平，施工环境较好，具备开工条件，施工现场范围内无上下水管道，无各种埋地线路，施工现场供电电源由建设单位电力变压器配电房接入220/380V三相五线制低压电力系统。
施工现场无一、二级负荷。
为了减少维修费用且施工现场用电量不大，现场仅设一供电箱（由供电局提供并安装），内有计量设备，电源位置到场内供电箱的供电导线敷设由建设单位负责完成。
本设计方案只负责总箱以下的线路及电气开关的选择。
（2）、根据《施工现场临时用电安全技术规范》(JGJ46-2005)规定和施工现场用电设备布置情况，动力配电箱与照明配电箱采用分别设置。
在供电箱外，设一级动力配电箱，下设分-1配电箱、分-2配电箱和备用分-3，再由分配电箱引至各用电设备的开关箱。
（3）、根据《施工现场临时用电安全技术规范》(JGJ46-2005)规定，本工程施工现场必须采用TN-S （三相五线制）接零保护系统供电，实行三级配电系统，两级漏电保护和两道防线。
2、总用负荷计算（1）、搅拌机组查表Kx=0.7,cos φ=0.68,tg φ=1.08Pjs1=Kx ×Pe1=0.7×5.5=3.85KWQjs1=Pjs1×tg φ=3.85×1.08=4.16KVar（2）、起重机组查表Kx=0.3,cos φ=0.7,tg φ=1.021）、先将Jc=40%统一换算到Jc=25%时的额定容量 Pe2=n C cP 25J J ⋅=2Pe ×Jc =2×（21.1+7.5）×4.0=36.18KW2）、计算负荷Pjs2=Kx ×Pe2=0.3×36.18=10.85KWQjs2=Pjs2×tg φ=10.85×1.02=11.07KVar（3）、电焊机组查表Kx=0.45,tg φ=1.981）、先将Jc=50%统一换算到Jc=100%时的额定容量Pe3=Pn Jc Jc⨯100=5.0×47=33.23KW2）、计算负荷Pjs3=Kx ×Pe3=0.45×33.23=14.95KWQjs3=Pjs3×tg φ=14.95×1.98=29.6Var（4）、钢筋机械组查表Kx=0.7,cos φ=0.7,tg φ=1.02Pjs4=K ×Pe4=0.7×10=7.0KWQjs4=Pjs4×tg φ=7.0×1.02=7.14KVar（5）、木工机械组查表Kx=0.7, tg φ=0.88Pjs5=Kx ×Pe5=0.7×5.5=3.85KWQjs5=Pjs5×tg φ=3.85×0.88=3.39KVar（6）、振动棒组查表Kx=0.7, cos φ=0.7 ,tg φ＝1.02Pjs6=Kx ×Pe6=0.7×1.5×2=2.1KWQjs6=Pjs6×tg φ=2.1×1.02=2.18KVar（7）、卷扬机组查表Kx=0.3, cos φ=0.7 ,tg φ＝1.02Pjs7=Kx ×Pe7=0.7×7.5=5.25KWQjs7=Pjs7×tg φ=5.25×1.02=5.36KVar（8）、照明组Pjs9=10KW(9)、总的计算负荷计算，干线同期系数取Kx=0.9总的有功功率：P j s ＝K x ×（P j s 1+Pj s 2+……+P j s n ）＝0.9×（3.85+10.85+14.95+7.0+3.85+2.1+5.25+10）＝0.9×57.85=52KW总的无功功率：Q j s = K x ×（Q j s 1+ Qj s 2+……Q j s n ）＝0.9×（4.16+11.07+29.6+7.14+3.39+2.18+5.36）＝0.9×62.9=56.6KVar总的视在功率：S js ＝26.562522Q 2P +=+js js ＝76.9KVA 总的计算电流计算：Ιjs ＝A=⨯=11738.039.763Ue Sjs3、选择供电电源 根据计算的总的视在功率，现场供电的S11-M 가R -80/10型三相电力变压器，它的视在功率为80KVA>76.9KVA ，能够满足施工用电负荷要求，其高压侧为10KV 同施工现场外的高压架空线路的电压级别一致。
4、配电箱、开关箱进线导线截面及箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配电箱计算，选择电缆及开关设备。
总配电箱至分配电箱，分配电箱至开关箱的导线敷设采用铜芯橡皮绝缘导线穿塑料管埋地敷设，开关箱至用电设备的负荷线采用无接头的耐气候型橡皮护套铜芯软电缆。
由于这部分距离较短，因此不考虑电压降，只按导线和电缆安全载流量选择导线和电缆截面。
(1)、开-1至塔吊电缆截面及开关箱内电气设备选择1)计算电流查表K X =1，cos φ=0.7，tg φ=1.02, Pe=21.1KWΙjs =K x A =⨯⨯⨯=8.457.038.031.211cos 3ϕUe Pe2)选择电缆截面，查表得NH-YYJV-3×10+2×10G32埋地敷设。
选择开-1内开关为HK2-63/3，其脱扣器整定电流值为Ir=63A 。
漏电保护器为DZ15LE-60/4901，脱扣器整定电流值为Ir=63A ，其漏电动作电流不大于30mA ，漏电动作时间不大于0.1s 。
(2)、开-2至升降机电缆截面及开关箱内电气设备选择1)计算电流查表K X =1，cos φ=0.7，Pe=7.5KWΙjs =K x A =⨯⨯⨯=3.167.038.035.71cos 3ϕUe Pe2)选择电缆截面，查表得NH-YYJV-3×2.5+1×2.5G20埋地敷设。
选择开-1内开关为HK2-32/3，其脱扣器整定电流值为Ir=30A 。
漏电保护器为DZ15LE-40/3901，脱扣器整定电流值为Ir=40A ，其漏电动作电流不大于30mA ，漏电动作时间不大于0.1s 。
(3)、开-3至搅拌机电缆截面及开关箱内电气设备选择1)计算电流查表K X =1，cos φ=0.68，Pe=5.5KWΙjs =K x A =⨯⨯⨯=3.1268.038.035.51cos 3ϕUe Pe2)选择电缆截面，查表得NH-YYJV-3×2.5+1×2.5G20埋地敷设。
选择开-2内开关为HK2-32/3，其脱扣器整定电流值为Ir=30A 。
漏电保护器为DZ15LE-40/3901，脱扣器整定电流值为Ir=40A ，其漏电动作电流不大于30mA ，漏电动作时间不大于0.1s 。
（4）、开-4至卷扬机电缆截面及开关箱内电气设备选择1)计算电流查表K X =1，cos φ=0.7，Pe=7.5KWΙjs =K x A =⨯⨯⨯=3.167.038.035.71cos 3ϕUe Pe2)选择电缆截面，查表得NH-YYJV-3×2.5+1×2.5G20埋地敷设。
选择开-1内开关为HK2-32/3，其脱扣器整定电流值为Ir=30A 。
漏电保护器为DZ15LE-40/3901，脱扣器整定电流值为Ir=40A ，其漏电动作电流不大于30mA ，漏电动作时间不大于0.1s 。
(5)、开-1至分-1配电箱导线截面及箱内所对应保护开关的选择1)计算电流查表K X =1，cos φ=0.7，Pe=21.1KWΙjs =K x A =⨯⨯⨯=8.457.038.031.211cos 3ϕUe Pe2)选择导线截面：BV －3×16＋2×10G32埋地敷设。
开-1对应保护开关选择：DZ15-100/3901，其脱扣器整定电流值分别为Ir=63A 。
(6)、开-2至分-1配电箱导线截面及箱内所对应保护开关的选择1)计算电流查表K X =1，cos φ=0.7，Pe=7.5KWΙjs =K x A =⨯⨯⨯=3.167.038.035.71cos 3ϕUe Pe2)选择导线截面：BV －3×4＋1×4G20埋地敷设。
开-1对应保护开关选择：HK2-32/3，其脱扣器整定电流值分别为Ir=30A 。
(7)、开-3至分-1配电箱导线截面及箱内所对应保护开关的选择1)计算电流查表K X =1，cos φ=0.68，Pe=5.5KWΙjs =K x A =⨯⨯⨯=3.1268.038.035.51cos 3ϕUe Pe2)选择导线截面：BV －3×4＋1×4G20埋地敷设。
开-2对应保护开关选择：HK2-32/3，其脱扣器整定电流值为Ir=30A 。
