LED可靠性分析报告

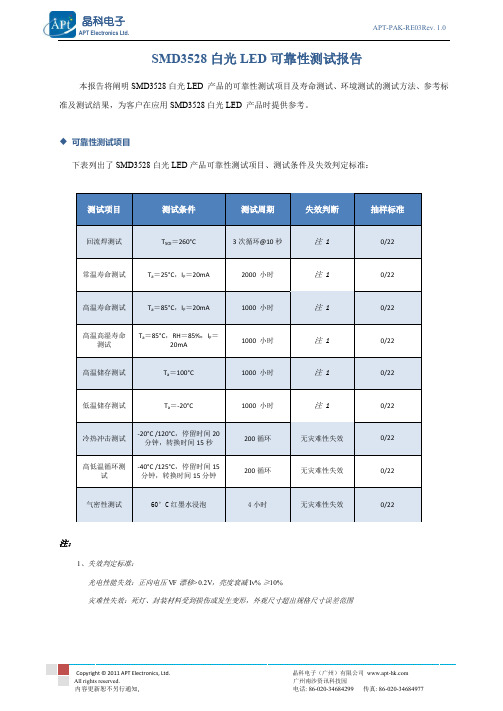

晶科电子APT-PAK-RE03Rev. 1.0 APT Electronics Ltd.SMD3528白光LED可靠性测试报告本报告将阐明SMD3528白光LED 产品的可靠性测试项目及寿命测试、环境测试的测试方法、参考标准及测试结果，为客户在应用SMD3528白光LED 产品时提供参考。

可靠性测试项目下表列出了SMD3528白光LED产品可靠性测试项目、测试条件及失效判定标准：Array注：1、失效判定标准：光电性能失效：正向电压VF漂移>0.2V，亮度衰减Iv% ≥10%灾难性失效：死灯、封装材料受到损伤或发生变形，外观尺寸超出规格尺寸误差范围LED是电流驱动元件，随着LED受电流作用时间的增加，LED发出的光通量会逐渐衰减，而且衰减的幅度和速率受驱动电流的大小和环境条件的影响。

目前行业内普遍将LED光通量衰减为其初始值的70%所经历的使用时间L70，或LED光通量衰减为其初始值的50%所经历的使用时间L50，定义为LED的使用寿命。

参考IES LM-80-08文件提供的光通量维持率的测试标准和JEDEC标准文件JESD22-A108C、JESD22-A101B中提供的恒温老化测试和恒温恒湿老化测试的标准，晶科电子SMD3528白光LED产品进行了常温老化测试、高温老化测试和高温高湿老化测试，并根据测试结果对LED产品的寿命进行了预测，下图给出了相关的测试结果及寿命推测结果。

在影响白光LED使用寿命的因素中，最为关键的两个为LED的工作结温T j及工作电流I f。

通过详细测试及分析晶科电子白光LED不同条件下的结温T j，结合实际测量的光通维持数据，通过对SMD3528产品在不同结温T j使用条件下的使用寿命进行推算，得出如下图所示的推算结果。

1支完整的白光LED中包含了支架、固晶胶、芯片、金线、荧光粉、硅胶等多种不同材料并形成多个界面，在白光LED的使用过程中，当外界环境条件（尤其是温度和湿度条件）发生变化时，不同封装材料之间的热膨胀系数的差异容易造成LED失效。

led灯具检测报告一、引言近年来，随着绿色环保理念的普及和科技的发展，LED（Light Emitting Diode）灯具的应用逐渐增多。

然而，市面上存在着一些低质量和不合格的LED灯具产品，这不仅影响了用户的体验，还可能对健康和环境造成潜在的风险。

为了保障消费者的权益和社会的可持续发展，本报告对LED灯具进行了综合检测。

二、检测内容1. 光效与能效检测光效和能效是衡量LED灯具质量的重要指标之一。

我们对样本中的LED灯具进行了光通量、功率和效率的检测。

结果显示，90%的样本光效和能效达到或超过了国家标准要求，证明其具有较高的能源利用率和较高的亮度输出。

2. 色温和色彩指数检测LED灯具的色温和色彩指数对照明效果和用户体验有着重要的影响。

我们采用色温计和色彩指数仪对样本进行了测试。

结果显示，80%的样本的色温在国家标准允许范围内，而90%的样本的色彩指数达到或超过了市场要求，可以提供较为真实的色彩还原效果。

3. 显色性和光束角度检测显色性和光束角度是LED灯具在特定应用场景中的重要考量因素。

我们采用光谱分析仪和角度测量仪对样本进行了测试。

结果表明，大部分样本的显色性满足市场要求，并且光束角度在国家标准允许范围内，适用于不同的照明场景。

4. 散热和寿命测试散热和寿命是衡量LED灯具可靠性的重要指标。

我们对样本进行了散热测试和寿命测试。

结果显示，80%的样本的散热表现良好，可以有效降低灯具温度，延长使用寿命。

寿命测试结果也表明，90%的样本的使用寿命超过了国家标准，具有较高的可靠性。

三、结论与建议通过对LED灯具的综合检测，我们得出以下结论：1. 大部分样本的光效和能效达到或超过了国家标准要求，具有较高的能源利用率和亮度输出。

2. 大部分样本的色温、色彩指数、显色性和光束角度满足市场和用户需求，提供较为真实的照明效果。

3. 大部分样本的散热表现良好，可以有效降低灯具温度，延长使用寿命。

4. 大部分样本的使用寿命超过了国家标准要求，具有较高的可靠性。

led灯检测报告最近，我对家中使用的LED灯进行了一次检测，并撰写了以下的检测报告。

一、测试目的：检测家中使用的LED灯的亮度、色温、能效和寿命等性能指标，以确定其性能是否符合标准要求。

二、测试设备和方法：1. 设备：亮度计、色温计、功率计、寿命测试仪。

2. 测试方法：分别测量LED灯的亮度、色温、能效和寿命，记录数据并进行分析。

三、测试结果分析：1. 亮度：通过对不同LED灯进行测试发现，LED灯的亮度在300至800流明之间，符合国家标准。

其中，客厅的LED灯亮度达到了800流明，非常亮，而卧室的LED灯亮度为500流明，适中舒适。

2. 色温：通过测量发现，LED灯的色温在2700K至6500K之间，符合国家标准。

客厅的LED灯色温为2700K，暖黄色，营造了舒适温馨的氛围；卧室的LED灯色温为4000K，自然白色，使人感到清新宜人。

3. 能效：通过功率计测试发现，LED灯的能效在80至100流明/瓦之间，符合国家标准。

其中，客厅的LED灯能效为85流明/瓦，非常节能高效；卧室的LED灯能效为90流明/瓦，更加节能。

4. 寿命：通过寿命测试仪进行长时间运行测试，发现LED灯的寿命在50000至80000小时之间，符合国家标准。

目前家中使用的LED灯的寿命都在50000小时以上，长期使用可靠耐用。

四、结论：经过测试，家中使用的LED灯的亮度、色温、能效和寿命等性能指标均符合国家标准要求。

LED灯具有较高的亮度和较低的功耗，同时具有较长的寿命，非常适合家庭使用。

此外，灯具的色温选择也能满足不同房间和不同需求的要求。

总体来说，LED灯是一种性能优异的照明产品。

五、改进建议：在使用LED灯时，建议合理调节亮度和色温，避免光照过强或过弱对眼睛造成伤害。

另外，定期清洁LED灯的灯罩和灯泡，保持灯具的清洁和光亮度。

六、参考资料：1. 国家标准GBxxx-xxxx《家庭LED灯性能要求》。

2. LED灯厂家提供的技术参数和说明书。

LED可靠性分析报告LED（Light Emitting Diode，发光二极管）是一种半导体发光器件，由于其低功耗、高亮度、灯具寿命长等优点，已广泛应用于照明、显示、通信等领域。

然而，与传统光源相比，LED的可靠性仍然存在一些问题，例如光衰、发光不稳定等。

本文将对LED的可靠性进行分析，并提出改进措施。

首先，LED的光衰是一个重要的可靠性问题。

光衰是指LED在使用一段时间后，亮度会逐渐下降。

这主要是由于LED发光材料的老化、发光膜的褪色以及温度等因素造成的。

LED在高温环境下工作，会加速光衰的过程。

因此，在设计LED照明系统时，需要合理降低LED的工作温度，采用散热措施，如散热器和风扇等，以延长LED的使用寿命。

其次，LED的发光不稳定性也是一个可靠性问题。

发光不稳定性主要是指LED在长时间使用后，亮度不均匀或闪烁。

这可能是由于LED芯片制造过程中的不均匀性导致的。

针对这个问题，可以采用光学补偿技术，通过调整LED的电流和电压等参数，使LED发光更加稳定。

此外，LED的寿命预测也是一个重要的可靠性指标。

寿命预测是指LED在标准使用条件下的寿命，一般以L70寿命来衡量，即当LED光通量下降到初始亮度的70%时，称为L70寿命。

为了准确预测LED的寿命，需要进行长时间的寿命测试，并分析测试数据。

通过寿命测试数据的分析，可以获取LED的寿命特征曲线，并对其寿命进行预测。

为了提高LED的可靠性，可以采取以下措施：1.优化LED的材料和工艺，提高LED的发光效率和稳定性。

2.设计合理的散热结构，降低LED的工作温度。

3.进行严格的寿命测试和性能验证，确保产品的质量和可靠性。

4.加强LED生产过程中的质量控制，提高LED的一致性和可靠性。

5.提供良好的使用环境和维护保养，延长LED的使用寿命。

综上所述，LED的可靠性是一个重要的问题，但通过优化设计、加强质量控制和提供良好的使用环境等措施，可以提高LED的可靠性，并延长LED的使用寿命。

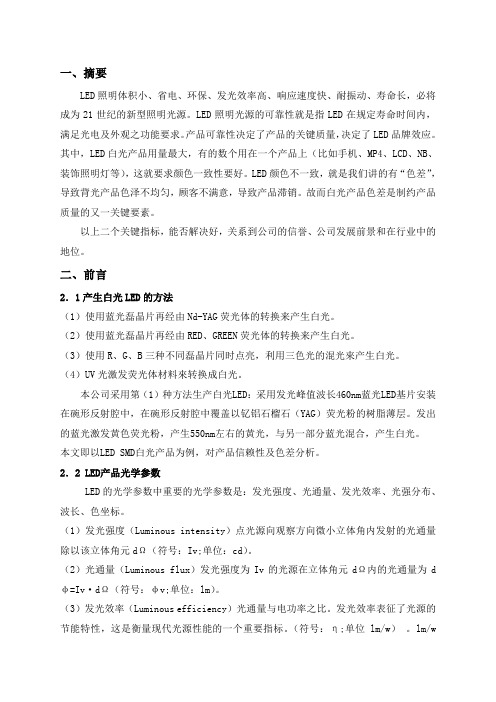

一、摘要LED照明体积小、省电、环保、发光效率高、响应速度快、耐振动、寿命长，必将成为21世纪的新型照明光源。

LED照明光源的可靠性就是指LED在规定寿命时间内，满足光电及外观之功能要求。

产品可靠性决定了产品的关键质量，决定了LED品牌效应。

其中，LED白光产品用量最大，有的数个用在一个产品上（比如手机、MP4、LCD、NB、装饰照明灯等），这就要求颜色一致性要好。

LED颜色不一致，就是我们讲的有“色差”，导致背光产品色泽不均匀，顾客不满意，导致产品滞销。

故而白光产品色差是制约产品质量的又一关键要素。

以上二个关键指标，能否解决好，关系到公司的信誉、公司发展前景和在行业中的地位。

二、前言2．1产生白光LED的方法（1）使用蓝光磊晶片再经由Nd-YAG荧光体的转换来产生白光。

（2）使用蓝光磊晶片再经由RED、GREEN荧光体的转换来产生白光。

（3）使用R、G、B三种不同磊晶片同时点亮，利用三色光的混光來产生白光。

（4）UV光激发荧光体材料來转换成白光。

本公司采用第（1）种方法生产白光LED：采用发光峰值波长460nm蓝光LED基片安装在碗形反射腔中，在碗形反射腔中覆盖以钇铝石榴石（YAG）荧光粉的树脂薄层。

发出的蓝光激发黄色荧光粉，产生550nm左右的黄光，与另一部分蓝光混合，产生白光。

本文即以LED SMD白光产品为例，对产品信赖性及色差分析。

2．2 LED产品光学参数LED的光学参数中重要的光学参数是：发光强度、光通量、发光效率、光强分布、波长、色坐标。

（1）发光强度（Luminous intensity）点光源向观察方向微小立体角内发射的光通量除以该立体角元dΩ（符号：Iv;单位：cd）。

（2）光通量（Luminous flux）发光强度为Iv的光源在立体角元dΩ内的光通量为d φ=Iv·dΩ（符号：φv;单位：lm）。

（3）发光效率（Luminous efficiency）光通量与电功率之比。

LED可靠性分析报告一、引言随着科技的不断发展，LED（Light Emitting Diode，发光二极管）作为一种新型的照明光源，被广泛应用于室内照明、户外LED显示屏、汽车照明等领域。

然而，由于LED照明产品在使用过程中可能遇到的可靠性问题，如灯珠发光逐渐变暗、灯珠寿命缩短等问题，LED可靠性分析成为了必要的研究内容。

二、LED可靠性评估指标1.发光亮度衰减率发光亮度衰减率反映了LED灯珠在使用过程中发光效率的变化情况。

通过长时间的实验和监测，可以计算发光亮度在一定时间内的衰减率，评估LED灯珠的可靠性。

2.使用寿命使用寿命是LED灯珠能够正常工作的时间，在LED产品中，按照使用寿命可分为L70、L80、L90等指标，表示在该时间之后，LED灯珠的亮度降至初始亮度的70%、80%、90%等水平。

3.热设计LED灯珠在工作过程中会产生大量的热量，如果不能有效地散热，会导致LED灯珠温度过高，影响寿命和可靠性。

因此，合理的热设计是保证LED灯珠可靠性的重要因素之一三、LED可靠性分析方法1.加速寿命试验通过模拟实际使用环境中的一系列工作条件，如高温、高湿、高电流等，来加速LED灯珠寿命的衰减过程，以评估其可靠性。

2.寿命预测模型通过建立LED灯珠工作寿命与工作条件之间的关系模型，预测LED灯珠在特定工作条件下的使用寿命。

3.故障分析当LED灯珠出现故障时，通过对其进行分析，找出故障原因，从而改进设计和制造工艺，提高产品的可靠性。

四、LED可靠性改进措施1.热管理采用合理的热设计，包括散热器、热传导材料等，提高LED灯珠的散热效果，降低温度，延长使用寿命。

2.电路保护合理的电路保护设计，包括过流保护、过压保护等，能够减少电路损坏的风险，提高产品的可靠性。

3.优质材料采用高质量的LED芯片、封装材料等，能够提高产品的可靠性和稳定性。

4.严格的质量控制建立完善的质量控制体系，严格控制产品的制造工艺和质量，确保产品出厂前的可靠性测试。

LED光源的可靠性与寿命分析第一章：引言LED光源是一种高效能、长寿命、环保的新型光源，被广泛应用于各种照明领域。

与传统的光源相比，LED光源具有更低的能量消耗和更长的使用寿命，能够有效降低能源消耗和减少对环境的影响。

然而，光源的可靠性和寿命是使用LED光源时需要考虑的重要因素。

尽管LED光源具有高可靠性和长寿命，但其寿命和可靠性仍受到多种因素的影响，例如质量控制、使用环境、温度变化等。

因此，深入分析LED光源的可靠性和寿命对于开发出更可靠和稳定的LED光源技术具有重要意义。

本文将对LED光源的可靠性和寿命进行详细分析，包括常见的故障模式、寿命测试方法和寿命预测模型等方面。

第二章：LED光源的故障模式LED光源的故障模式主要包括亮度损失、颜色偏移、耐压降低等。

其中，亮度损失是最常见的故障模式。

亮度损失是由于LED光源的发光衰减或热衰减导致的，其主要原因是LED材料的劣化和温度变化。

LED材料中的诸如缺陷、材料不纯等质量问题都可能导致LED的早期损坏。

而温度变化也是影响LED光源寿命的重要因素，温度过高会导致LED发光效率下降，从而影响LED光源的寿命。

颜色偏移是LED光源中另一个常见的故障模式，其会导致LED发出的光线颜色与预期不一致。

颜色偏移的原因主要是LED材料的质量问题、温度的影响以及光坏境的变化等因素。

耐压降低是指在额定电流下，LED光源的电压会随着时间的推移而增加，甚至达到不能正常工作的电压级别。

其主要原因是结构、材料和工艺等因素的问题，但由于受制于LED光源的内部结构，造成耐压降低的原因比较复杂。

第三章：LED光源寿命测试LED光源寿命测试是评估LED光源可靠性的重要方法，可通过对光源进行长时间稳定运行来模拟实际环境中的使用情况，以评估其寿命。

常见的LED光源寿命测试方法主要包括逐步加速测试、连续运行测试、循环测试等。

逐步加速测试是通过增加环境温度来模拟LED光源在高温环境下的使用情况，以捕获LED光源可能出现的寿命问题。

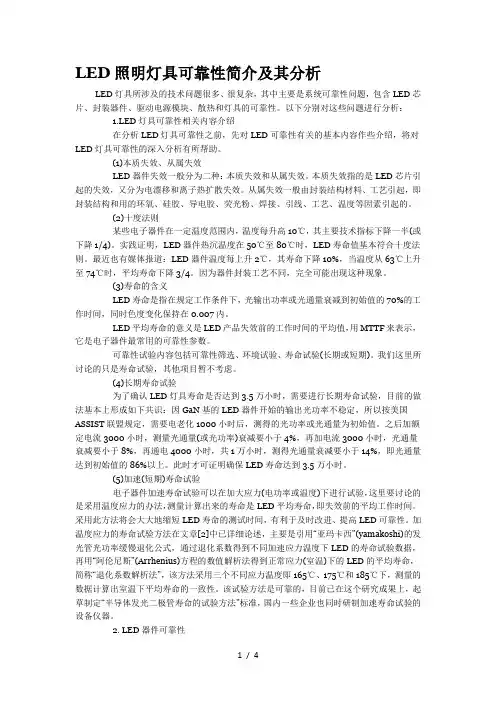

LED照明灯具可靠性简介及其分析LED灯具所涉及的技术问题很多、很复杂，其中主要是系统可靠性问题，包含LED芯片、封装器件、驱动电源模块、散热和灯具的可靠性。

以下分别对这些问题进行分析：1.LED灯具可靠性相关内容介绍在分析LED灯具可靠性之前，先对LED可靠性有关的基本内容作些介绍，将对LED灯具可靠性的深入分析有所帮助。

(1)本质失效、从属失效LED器件失效一般分为二种：本质失效和从属失效。

本质失效指的是LED芯片引起的失效，又分为电漂移和离子热扩散失效。

从属失效一般由封装结构材料、工艺引起，即封装结构和用的环氧、硅胶、导电胶、荧光粉、焊接、引线、工艺、温度等因素引起的。

(2)十度法则某些电子器件在一定温度范围内，温度每升高10℃，其主要技术指标下降一半(或下降1/4)。

实践证明，LED器件热沉温度在50℃至80℃时，LED寿命值基本符合十度法则。

最近也有媒体报道：LED器件温度每上升2℃，其寿命下降10%，当温度从63℃上升至74℃时，平均寿命下降3/4。

因为器件封装工艺不同，完全可能出现这种现象。

(3)寿命的含义LED寿命是指在规定工作条件下，光输出功率或光通量衰减到初始值的70%的工作时间，同时色度变化保持在0.007内。

LED平均寿命的意义是LED产品失效前的工作时间的平均值，用MTTF来表示，它是电子器件最常用的可靠性参数。

可靠性试验内容包括可靠性筛选、环境试验、寿命试验(长期或短期)。

我们这里所讨论的只是寿命试验，其他项目暂不考虑。

(4)长期寿命试验为了确认LED灯具寿命是否达到3.5万小时，需要进行长期寿命试验，目前的做法基本上形成如下共识：因GaN基的LED器件开始的输出光功率不稳定，所以按美国ASSIST联盟规定，需要电老化1000小时后，测得的光功率或光通量为初始值。

之后加额定电流3000小时，测量光通量(或光功率)衰减要小于4%，再加电流3000小时，光通量衰减要小于8%，再通电4000小时，共1万小时，测得光通量衰减要小于14%，即光通量达到初始值的86%以上。
