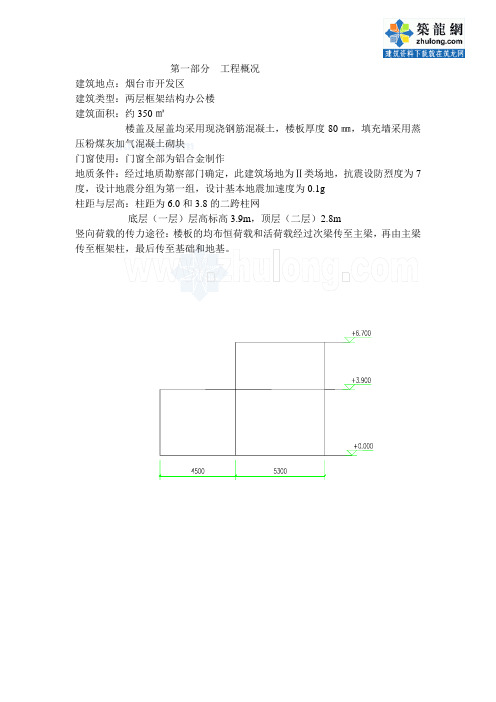

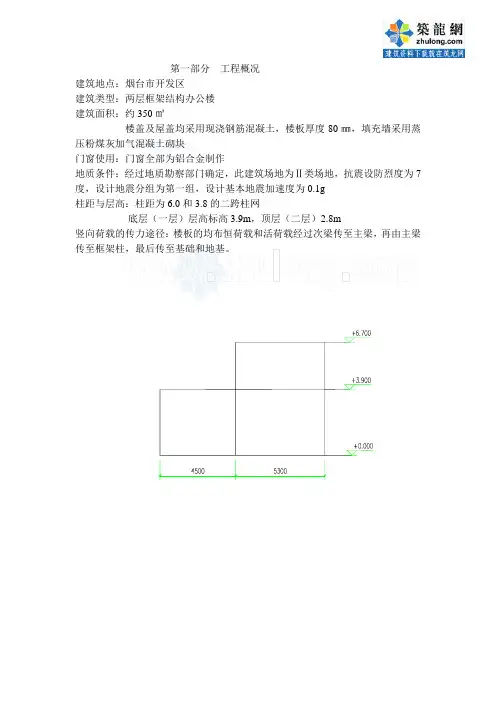

某两层办公楼结构设计计算书

湖南理工学院南湖学院题目：岳阳市某单位综合楼作者：学号：系别：土木建筑工程系专业：土木工程指导老师：职称：讲师完成时间：某理工学院办公楼设计摘要：本设计的题目为岳阳市某单位综合楼。

其中该设计分为建筑设计、结构设计和施工组织设计。

第一部分：建筑设计，本工程的建筑设计方案简单，采用对称布置，呈矩形。

能充分满足了单位办公的需求，建筑立面造型独特，表现了学院办公楼建筑的特点。

第二部分：结构设计，本工程的结构设计围绕安全、经济两个重点展开，采用多层框架结构。

其中选取一榀框架对其梁和柱的计算采用电算加手算，整个计算过程力求正确，基础采用柱下独立基础，并进行了楼梯和楼板的设计计算，过程详见计算书。

第三部分：施工组织设计，本工程施工组织设计详细阐述了施工布置、施工准备、施工方法、质量控制、安全生产等五个方面，明确了工程人员职则。

并根据劳动定额及计算工程量确定日工作人数，绘制施工进度计划表。

关键词：办公楼建筑设计结构设计施工组织设计框架结构计算Institute technonogy office building of the DesignSummary: The topic originally designed is the office building of institute of some job. The designs hadbeen divided into the architectural design, design and operatiol of the structure and organize the design.First part : Architectural design, the architectural design of this project is simple ,adopt and fix up asymmetrically, take the form of rectangle word. Can fully meet the demand that the institute handles official business, the elevation model of the buikding is unique; have displayed the characteristic of the building of office building of the institute.Second part: Structural design, project this structural design launch around security , economy two focal points, adopt the multi-layer frame structure. Choose one pin frame adopt electricity is it add to roof beam and calculation of post their hand charge to regard as among them, the whole computational process strives to be correct, the foundation adopts the independent foundation under the post, the design carrying on the stair floor is calculated, the course sees and calculates the book.The third part : Construct and organize and design, this construction organizes the design to explain and construct such five respects as assigning , preparation of construction , construction method , quality control , safety in production ,etc. in detail , have defined project duties of personnel . And confirm the working number of people on day according to the work norm and project amount of calculation, draw the planning chart of the construction speed.Keyword: Office building Architectural design Structural design Construct and organize and design the frame structure calculating目录第一部分：结构设计计算书一、设计概况 (4)二、结构计算书（基本情况） (5)三、框架侧移刚度计算 (7)四、荷载标准值计算 (10)五、确定结构计算简图 (13)六、恒荷载作用下框架内力分析 (16)七、活荷载作用下框架内力分析 (17)八、水平地震作用计算（横向水平地震） (26)九、横向风荷载作用下框架结构内力和侧移计算 (36)十、横向框架内力组合 (43)十一、框架截面设计与配筋计算 (52)十二、基础设计 (62)十三、楼梯设计 (66)十四、楼板设计 (70)第二部分：施工组织设计（内容附后） (75)参考文献 (82)致谢词 (83)结构设计计算书.一、设计概况1.建设项目名称：岳阳市某单位综合楼2.建设地点：岳阳市某地3.设计资料：3.1.地质水文资料：①．该场地地形平整，无滑坡、无液化土层等不良地质现象。

某办公楼建筑结构设计及计算书1. 引言本文档旨在描述某办公楼的建筑结构设计与计算。

办公楼是一个多层建筑，具有特定的结构要求和设计参数。

该文档将详细讨论该办公楼的结构设计、计算过程和结果，并提供相应的计算表格和图表。

本文档适用于工程师和设计团队参考。

2. 办公楼结构设计参数2.1 建筑材料办公楼的主要结构材料采用钢筋混凝土。

混凝土标号为C30，钢筋强度为HRB400。

2.2 办公楼荷载本文档假定办公楼的荷载遵循国家相关标准，考虑以下几种情况：•楼层荷载：根据楼层用途、人员数量和设备重量计算得出。

•风荷载：根据地理位置、风速、阻尼系数等参数计算得出。

•地震荷载：根据地震烈度和地震区划等参数计算得出。

2.3 结构设计要求办公楼的结构设计要求如下：•结构稳定可靠，能够承受荷载并保持平衡。

•抗震性能良好，能够在地震发生时保持安全。

•保证楼层之间的垂直和水平变形满足舒适度和美观度要求。

•采用合理的结构布局和材料使用，以保证建筑的经济性和可持续性。

3. 结构设计计算3.1 办公楼楼层布局办公楼采用钢筋混凝土框架结构，每层楼高为3米，总共设计有10层。

楼层平面图如下所示：插入楼层平面图3.2 办公楼荷载计算根据办公楼的用途和规模，我们可以通过相关标准计算出楼层的荷载。

以下是各楼层的设计荷载计算结果：插入楼层荷载计算表格3.3 办公楼各构件设计根据荷载计算结果，我们可以进行各构件的设计计算。

主要包括楼板、梁柱和框架等。

以下是某一楼层的梁柱设计计算示例：插入梁柱设计计算示例3.4 办公楼抗震设计办公楼的抗震设计是结构设计中非常重要的一部分。

根据地震烈度和地震区划等参数，我们可以进行抗震设计计算。

以下是办公楼的抗震设计计算结果：插入抗震设计计算结果4. 结论通过本文档的办公楼建筑结构设计与计算，我们得出了具体的设计参数和计算结果。

这些参数和计算结果对于工程师和设计团队来说是非常重要的参考依据。

在实际工程中，我们还需要根据当地的具体情况和规范进行相应的设计调整和优化。

摘要本设计是办公楼设计。

除建筑设计之外，结构设计是本专业设计的重点，其主要有设计计算书和结构施工图两部分组成。

结构设计主要是竖向荷载作用下的框架内力计算和水平作用下的地震作用、风作用计算，内力组合，梁柱配筋，楼梯计算，基础计算。

本设计竖向荷载作用下的框架计算取一榀框架，4层3跨，用弯矩分配法逐层求得；水平抗震计算采用D值法求得。

求出上述内力后，即可进行内力组合，然后根据内力组合的结果进行梁柱的配筋设计。

最后进行基础设计。

关键词：框架结构、钢筋混凝土、现浇。

第一部分设计条件一、工程名称。

二、建筑设计资料本建筑主要用途办公楼。

采用钢筋砼全现浇框架结构，四层（局部五层），底层层高3.7m，其余各层为3.5m。

本建筑总长为67.5m，总宽为36m，总高为16.2m。

本建筑中的一些构造作法如下：1.墙身做法：墙身为普通机制砖填充墙，M5混合砂浆砌筑。

外墙240mm，内墙200mm。

2.内墙面做法：刷乳胶漆，5mm厚1：0.3：3水泥石灰膏砂浆粉面压实抹光，12mm 厚1：1：6水泥石灰膏砂浆打底。

外墙面做法：1：1水泥砂浆（细砂）勾缝，5mm厚水磨石墙面，10mm厚1：2水泥砂浆粘结层，10mm厚1：3水泥砂浆打底。

3、楼面做法：50mm厚面层，板厚100mm4、屋面做法：油毡防水屋面，二毡三油、热铺绿豆砂一层；冷底子油一道；20mm厚1：2水泥砂浆找平层；100～140mm厚水泥防水珍珠岩块或沥青珍珠岩块保温层；热沥青一道隔气层；捣制钢筋混凝土屋面板。

三、基本数据(一)、工程地质情况(1)、设计标高室内设计标高±0.000，室内外高差300mm。

(2)、地下水位地下水位位于地表下1.0m处。

(3)、土层描述第一层为杂填土，厚度500mm；f k＝60 kN/m2；第二层为亚粘土，厚度1000mm，f k=110 kN/m2；q pk＝15 kN/m2第三层为粘土层，厚度2000m，f k=160 kN/m2；q pk＝25 kN/m2第四层为粘土层，厚度6000mm—13000mm，f k= 80 kN/m2；q pk＝20 kN/m2(二)、抗震要求本工程设计使用年限为50年，抗震设防烈度为六度，设计基本地震加速度0.10g，设计地震分组为第一组，抗震等级为二级，Ⅱ类场地土，近震。

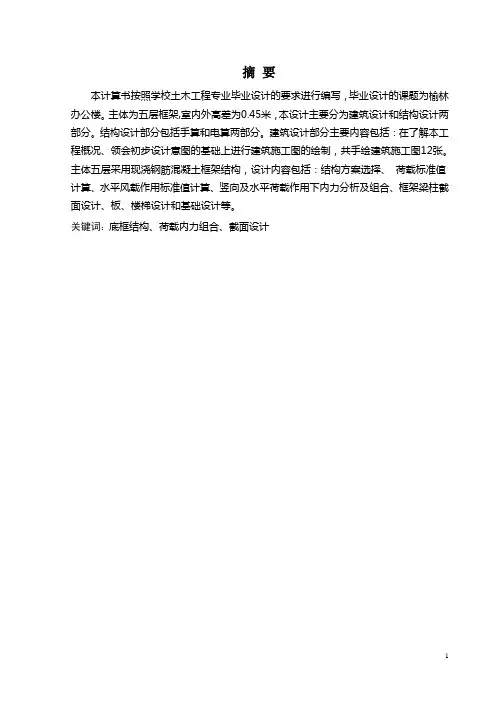

摘要本计算书按照学校土木工程专业毕业设计的要求进行编写，毕业设计的课题为榆林办公楼。

主体为五层框架,室内外高差为0.45米，本设计主要分为建筑设计和结构设计两部分。

结构设计部分包括手算和电算两部分。

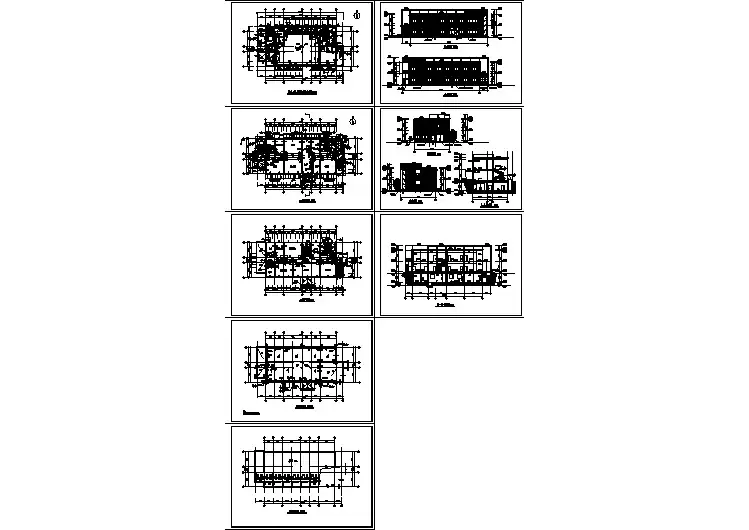

建筑设计部分主要内容包括：在了解本工程概况、领会初步设计意图的基础上进行建筑施工图的绘制，共手绘建筑施工图12张。

主体五层采用现浇钢筋混凝土框架结构，设计内容包括：结构方案选择、荷载标准值计算、水平风载作用标准值计算、竖向及水平荷载作用下内力分析及组合、框架梁柱截面设计、板、楼梯设计和基础设计等。

关键词：底框结构、荷载内力组合、截面设计AbstractAccording to this calculation on civil engineering graduate school design requirements for the preparation, Graduation to the tasks sanitary Yulin office , In the main for thefive-storey frameworks, indoor and outdoor height difference of 0.45 meters, The design consists of architectural design and structural design in two parts. Structural design includes manual calculation and computer operation . The key architectural design elements include : understanding of the project profiles, understanding the intent of the preliminary design, based on the constructral plans, toelve figures were drawn. cast-in-place reinforced concrete frame structure were used in the five-storey, design elements include : structural options. Load standard values, the calculation of seismic standard values calculation,including the vertical and horizontal load under stress analysis, and portfolio section framework column design, floor and stair design,and infrastructure design.Keywords: bottom frame, the load combination of internal forces, the cross-section design目录第一章建筑设计说明1、建筑概况 (4)2、设计资料 (4)3、建筑要求 (4)4、建筑细部设计 (4)第二章结构设计说明1、结构方案选取 (5)2、楼梯方案的选择 (6)3、建筑材料的选择 (6)4、基础形式选取 (6)5、结构布置计算 (6)第三章结构计算书1、框架结构计算方法，框架截面尺寸的确定 (8)1.1框架计算方法的确定 (8)1.2框架截面尺寸的确定 (8)2、荷载计算 (9)2.1屋面恒荷载 (9)2.2楼面恒荷载 (11)2.3构件自重 (11)2.4柱轴压比估算 (13)3、框架柱抗侧移计算 (13)3.1框架梁柱线刚度计算 (13)3.2框架柱抗侧移刚度计算 (14)3.3集中风荷载标准值的计算 (15)3.4各层柱反弯点位置及柱端剪力梁柱端弯矩的计算 (16)3.5风荷载作用下的内力图 (18)4、竖向荷载作用下框架结构的内力分析 (21)4.1恒活载作用下的内力分析 (21)4.2恒活荷载的等效分布图 (24)4.3恒活荷载作用下的弯矩计算 (26)4.4恒活荷载作用下的梁柱端剪力计算 (29)4.5恒活荷载作用下的柱轴力计算 (29)4.6恒活荷载作用下的内力图 (31)4.7梁柱内力组合表 (36)5、框架梁柱截面设计与配筋计算 (41)5.1框架梁截面设计 (41)5.2框架柱截面设计 (47)6、基础设计 (57)6.1设计说明 (57)6.2荷载计算 (57)6.3地基承载力设计值的确定 (57)6.4边柱独立基础设计 (57)6.5中柱联合基础设计 (61)7、楼梯设计 (65)7.1设计资料 (65)7.2.梯段板计算 (66)7.3休息平台板计算 (67)7.4休息平台梁计算 (67)8、板的设计 (70)8.1设计资料 (70)8.2弯矩计算 (70)8.3配筋计算 (73)总结 (74)参考文献 (75)致谢 (76)前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

结构设计计算书一：设计概况1.建设项目名称：综合办公楼（集购物，餐饮，娱乐，办公，旅馆于一体）2.建设地点：给定地基三3.设计资料：3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，二类场地，表面为平均厚度1.0m 左右的素填土，以下为3.0m 左右的沙质粘土，承载力的特征值为220 kN/m 2，再下面为厚约5-7米的砾层，其承载力的特征值为300kN/m 2。

地下水位距地表最低为-12m,无侵蚀性，对建筑物基础无影响。

3.2.气象资料：全年主导风向：西北风 夏季主导风向：东南风 基本风压为：0.35kN/m 2（B 类场地) 基本雪压为：0.25kN/m 23.3.抗震设防要求：七度三级设防3.4.底层室内主要地坪标高为±0.000，室外地面标高-0.450米。

二.结构计算书1.结构布置方案及结构选型 1.1.结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用框架承重方案，框架梁、柱布置参见结构平面图。

1.2.主要构件选型及尺寸初步估算 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构 （２）墙体采用：混凝土空心砌块（重度12KN/平方米） （３）墙体厚度：外墙:240mm ，内墙:240mm （４）基础采用：柱下独立基础 1.3.主要构件选型及尺寸初步估算 主要构件选型横梁300*600，纵梁300*600，次梁CL1，CL2 :300×500,CL3 200×400,CL4 200×300（混凝土C30 fc =14.3MP ，ft =1.43MP ）柱截面尺寸估算：该框架结构抗震等级为三级，轴压比限值为0.9（混凝土C35，fc =16.7，ft =1.57）边柱mm mm mm f N A c 4234233.1793537.169.01000*8*12*0.3*2.7*3.12⨯==⨯=≥μ 中柱mm mm mm f N A c 6066063.3676747.169.01000*8*12*15.6*2.7*3.12⨯==⨯=≥μ边柱，中柱皆取600*6002mm。

XX大学本科学生毕业设计某多层办公楼的设计学生：XX学号：XX指导教师：XX专业：土木工程XX大学土木工程学院二OO六年六月本科学生毕业设计中文摘要摘要本设计主要进行了结构方案中框架5轴框架的抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计并完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词：框架，结构设计，抗震设计，施工组织设计ABSTRACTThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis5. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames，structural design，anti-seismic design目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)一、设计资料 (1)二、结构布置及结构计算简图的确定 (1)三、荷载计算 (3)四、内力计算 (10)五、内力组合 (56)六、截面设计 (56)七、框架节点核心区抗震验算 (56)八、基础设计 (58)九、板式楼梯设计 (60)参考文献 (63)附录………………………………………………………………………………………………..附录一：内力组合表………………………………………………………………………...…附录二：梁配筋表…………………………………………………………………………...…附录三：柱配筋表…………………………………………………………………………...…附录四：KJ-3内力图………………………………………………………………………..…附录五：各层配筋简图……………………………………………………………………...…参考文献[1] 《现行建筑设计规范大全》，建工出版社[2] 《建筑设计防火规范》JBJ16-87[3] 《建筑设计资料集》第2版，第5册[4] 《西南地区建筑标准设计通用图合订本》[5] 《中小型民用建筑图集》[6] 《建筑结构荷载规范》GB50009-2001[7] 《混凝土结构设计规范》GB50010-2002[8] 《建筑抗震设计规范》GB500011-2001[9] 《建筑地基基础设计规范》GB50007-2001[10] 《结构静力计算手册》[11] 《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1[12] 《建筑施工手册》[13] 《XX市建筑、装饰、安装工程劳动定额》CQ－97，上下册[14] 《产量定额》[15] 相关教材一、设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。

工程名称：齐齐哈尔市××办公楼工程毕业设计计算书学校：哈尔滨工程大学班级：06级土木工程辅导老师：设计人：板的设计⑴屋面板选型荷载设计值：（合计）900×120 3.312+3.374=6.686 600×180 2.4 +3.374=5.774 600×120 2.448+3.374=5.822㈡楼面板选型荷载设计值：（合计）600×120=2.488+3.988=6.436600×180=3.312+4.688=8 （走廊）600×120=2.448+4.688=7.136900×120=2.4 +4.688=7.088（走廊）梁的设计：（教学楼8.4m梁设计）1.材料及截面尺寸：8.4m采用C30砼 f c=14.3N/mm2Ⅱ级钢筋f y=300N/ mm2 梁高h=L/12=8400/12=700mm 取h=700mm有效高度h0=700-35=665mm梁宽：b=h/2=700/2=350mm 取b=350mm计算跨度：l0=1.05l n=1.05×8.16=8.568荷载计算：20厚1：3水泥砂浆面层 0.02×20=0.4KN/㎡120厚空心板 1.88 KN/㎡20厚板底抹灰 0.02×17=0.34KN/㎡梁两侧抹灰 2×0.07×0.02×17=0.476KN/㎡恒载合计： 3.096 KN/㎡活载合计： 2.00 KN/㎡荷载设计值：1.2×3.096+2×1.4=6.515 KN/m梁自重：0.7×0.35×25×1.2=7.35 KN/m合计：6.515×2.825+7.35=25.76 KN/m配筋计算：M=1/8×ql2=1/8×25.76×8.42=227.2 KN/㎡V=1/2×ql=1/2×25.76×8.4=108.2KN截面计算 a s=M/a i f c bh o2=227.2×106/14.3×350×6652=0.103 查表r s=0.944A s= M/ f y r s h o=227.2×106/300×0.944×665=1924.3㎡选用4Φ25 A s=1964㎡配筋率：ρ= A s/bh=1924.3/350×700=7.8%＞Pin=0.2%ρ＜Pmax=1.76%V=ql n/2=25.76×8.16/2=105.1KNV C=0.7f c b h o=0.7×1.43×350×665=232.75KN＞105.1KN箍筋选用ф8＠200架立筋选用4Ф12L a=a f y/f t d=0.14×300/1.43×25=1174.8㎜过梁选型：㈠、窗过梁选型C-1： 1500×1800h w=1.5＞1/3×l n=1/3×1.5=0.51.荷载：砖墙自重：0.37×0.5×19=3.515KN/m内外墙抹灰：0.02×0.5×20+0.02×0.5×17=0.37 KN/m合计： 3.885 KN/m 2.计算长度：l o=1.05l n=1.05×1.5=1.575m最大弯矩：M=1/8×ql2=1/8×1.2×3.885×1.5752=1.45KN/m2 梁端剪力：V=1/2×ql=1/2×1.2×3.885×1.575=3.67 KN C-2： 1200×1000h w=1.2＞1/3×l n=1/3×1.2=0.41.荷载：砖墙自重：0.37×0.4×19=2.812KN/m内墙抹灰：0.02×0.4×17×2=0.272 KN/m合计： 3.094 KN/m 2.计算长度：l o=1.05l n=1.05×1.2=1.26m最大弯矩：M=1/8×ql2=1/8×1.2×3.094×1.262=0.737KN/m2 梁端剪力：V=1/2×ql=1/2×1.2×3.094×1.26=2.34 KNC-3： 3000×1800h w=3＞1/3×l n=1/3×3=11.荷载：砖墙自重：0.37×1×19=7.03KN/m内墙抹灰：0.02×1×20+0.02×1×17=0.74 KN/m合计： 7.77 KN/m2.计算长度：l o=1.05l n=1.05×3=3.15m最大弯矩：M=1/8×ql2=1/8×1.2×7.77×3.152=11.565KN/m2梁端剪力：V=1/2×ql=1/2×1.2×7.77×3.15=14.685 KN由于外墙圈梁代替过梁，过梁洞口处受拉区设置相应钢筋，但在过梁选型计算时未考虑圈梁本身砼自重因此在圈梁加设的过梁钢筋直径提升一号设置。
