实验一Matlab图像处理工具箱初步练习my

实验一Matlab图像处理基础
一、实验目的
熟悉Matlab平台下的图像编程环境；
掌握基本的Matlab运算符应用方法；
掌握基本的主、子函数调用方法；
掌握基本的图像读、写等函数;
掌握Matlab帮助文档使用方法。

二、实验内容
1．观察matlab软件环境；
2．练习+，－，*，/，^，.+，.－，.*，./，.^ 等运算符号的使用方法；
3．编写主函数实现图像的读取、显示及写入；
4．编写子函数实现图像的翻转；
5．主函数调用子函数实现图像的翻转；
6．利用Matlab帮助文档查看相应函数的使用方法。

三、知识要点
1.Matlab支持的图像图形格式
TIFF, JEPG, GIF, BMP, PNG 等。

2.与图像处理相关的最基本函数
读：imread; 写：imwrite; 显示：imshow; 信息查看：imfinfo; 图像选装：imrotate 3.Matlab支持的数据类
double, unit8, int8, uint16, int16, uint32, int32, single, char (2 bytes per element), logical.
4.数据类及图像类型间的基本转换函数
数据类转换：B = data_class_name(A);
作业：
1.简述.*，./，.^的使用方法，与+，－，*，/，^的区别，用实例演示。

2.通过主、子函数实现图像的旋转。

matlab图像处理实验实验⼀ Matlab语⾔、数字图象基本操作⼀、实验⽬的1、复习MATLAB语⾔的基本⽤法；2、掌握MATLAB语⾔中图象数据与信息的读取⽅法；3、掌握在MATLAB中绘制灰度直⽅图的⽅法，了解灰度直⽅图的均衡化的⽅法。

⼆、实验原理MATLAB是集数值计算，符号运算及图形处理等强⼤功能于⼀体的科学计算语⾔。

作为强⼤的科学计算平台，它⼏乎能够满⾜所有的计算需求。

MATLAB软件具有很强的开放性和适⽤性。

在保持内核不变的情况下，MATLAB可以针对不同的应⽤学科推出相应的⼯具箱(toolbox)。

⽬前，MATLAB已经把⼯具箱延伸到了科学研究和⼯程应⽤的诸多领域，诸如数据采集、概率统计、信号处理、图像处理和物理仿真等，都在⼯具箱（Toolbox）家族中有⾃⼰的⼀席之地。

在实验中我们主要⽤到MATLAB提供图象处理⼯具箱（Image ProcessingToolbox）。

1、MATLAB与数字图像处理MATLAB全称是Matrix Laboratory（矩阵实验室），⼀开始它是⼀种专门⽤于矩阵数值计算的软件，从这⼀点上也可以看出，它在矩阵运算上有⾃⼰独特的特点。

实际上MATLAB中的绝⼤多数的运算都是通过矩阵这⼀形式进⾏的。

这⼀特点也就决定了MATLAB在处理数字图像上的独特优势。

理论上讲，图像是⼀种⼆维的连续函数，然⽽在计算机上对图像进⾏数字处理的时候，⾸先必须对其在空间和亮度上进⾏数字化，这就是图像的采样和量化的过程。

⼆维图像进⾏均匀采样，就可以得到⼀幅离散化成M×N样本的数字图像，该数字图像是⼀个整数阵列，因⽽⽤矩阵来描述该数字图像是最直观最简便的了。

⽽MATLAB的长处就是处理矩阵运算，因此⽤MATLAB处理数字图像⾮常的⽅便。

MATLAB⽀持五种图像类型，即索引图像、灰度图像、⼆值图像、RGB图像和多帧图像阵列；⽀持BMP、GIF、HDF、JPEG、PCX、PNG、TIFF、XWD、CUR、ICO等图像⽂件格式的读，写和显⽰。

数字图像处理实验一 MAＴLAＢ数字图像处理初步一、显示图像１．利用imread（）函数读取一幅图像，假设其名为ｌｉｌy、ｔｉf，存入一个数组中；2。

利用whoｓ命令提取该读入图像flｏwｅr、tiｆ得基本信息；３.利用imsｈoｗ（）函数来显示这幅图像；实验结果如下图:源代码:>〉Ｉ＝iｍrｅａｄ（'lｉly、ｔif’）>〉whos I＞> imｓhow（Ｉ)二、压缩图像４.利用ｉｍfinfo函数来获取图像文件得压缩，颜色等等其她得详细信息；5.利用imwriｔe(）函数来压缩这幅图象，将其保存为一幅压缩了像素得jｐg文件，设为lily、jpg；语法：imｗｒｉtｅ（原图像，新图像,‘quａlitｙ’,ｑ），q取０-10０。

6．同样利用imwrite()函数将最初读入得tiｆ图象另存为一幅bmp图像，设为flilｙ、bmｐ。

7。

用imrｅad（)读入图像Sunｓet、jpg与Ｗinｔeｒ、jpg；8.用ｉmｆｉnfo()获取图像Sｕnｓeｔ、ｊpg与Winter、ｊpg得大小；9.用ｆｉｇurｅ，imｓhow()分别将Ｓunｓet、ｊｐg与Winter、jpg显示出来,观察两幅图像得质量.其中9得实验结果如下图：源代码：4~6（接上面两个) >＞I=iｍread('lｉly、tiｆ’)>> iｍfinfo’lｉly、tif’;>〉iｍwrｉte（Ｉ，'ｌily、jpg＇,’qｕality'，20)；〉> ｉmｗrite(I，’lily、bmp’）；7～9 〉〉I＝imrｅad（'Ｓunsｅt、jpｇ'）;＞＞J=ｉmｒead(＇Wiｎter、jpｇ’）>>imfinfo ’Ｓｕnset、jｐｇ'＞> imfinｆo'Winter、jpｇ’〉〉figure（１),imshｏw（’Sunset、ｊpｇ’）>>ｆigure(2），ｉmshow('Wintｅr、ｊpｇ’）三、二值化图像10．用iｍ2bw将一幅灰度图像转化为二值图像，并且用imshow显示出来观察图像得特征。

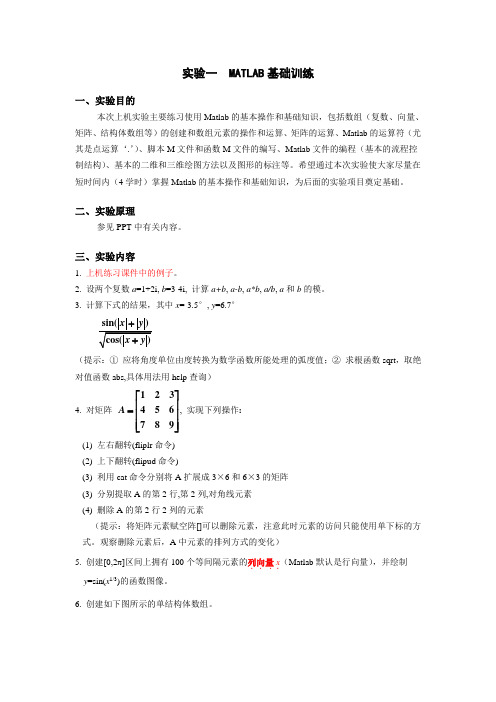

实验一 MATLAB基础训练一、实验目的本次上机实验主要练习使用Matlab的基本操作和基础知识，包括数组（复数、向量、矩阵、结构体数组等）的创建和数组元素的操作和运算、矩阵的运算、Matlab的运算符（尤其是点运算‘.’）、脚本M文件和函数M文件的编写、Matlab文件的编程（基本的流程控制结构）、基本的二维和三维绘图方法以及图形的标注等。

希望通过本次实验使大家尽量在短时间内（4学时）掌握Matlab的基本操作和基础知识，为后面的实验项目奠定基础。

二、实验原理参见PPT中有关内容。

三、实验内容1. 上机练习课件中的例子。

2. 设两个复数a=1+2i, b=3-4i, 计算a+b, a-b, a*b, a/b, a和b的模。

3. 计算下式的结果，其中x=-3.5°, y=6.7°（提示：①应将角度单位由度转换为数学函数所能处理的弧度值；②求根函数sqrt，取绝对值函数abs,具体用法用help查询）4. 对矩阵123456789A⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦, 实现下列操作:(1) 左右翻转(fliplr命令)(2) 上下翻转(flipud命令)(3) 利用cat命令分别将A扩展成3×6和6×3的矩阵(3) 分别提取A的第2行,第2列,对角线元素(4) 删除A的第2行2列的元素（提示：将矩阵元素赋空阵[]可以删除元素，注意此时元素的访问只能使用单下标的方式。

观察删除元素后，A中元素的排列方式的变化）5. 创建[0,2π]区间上拥有100个等间隔元素的列向量．．．x．（Matlab默认是行向量），并绘制y=sin(x1/3)的函数图像。

6. 创建如下图所示的单结构体数组。

7. 编程训练：下图所示电路中，R 1=2Ω, R 2=4Ω, R 3=12Ω, R 4=4Ω, R 5=12Ω, R 6=4Ω, R 7=2Ω, u s =10V, 求i 3。

（要求：以脚本M 文件方式建立程序。

实验一：图像文件类型转换实验目的：理解数字图像文件的几种基本类型掌握在MATLAB中进行图象文件类型转换的方法观察图象转换前后的效果加深对图象文件类型的理解熟悉图象格式、颜色系统间的转换实验内容：1）灰度图像与索引图像的相互转换2）RGB图像与索引图像的相互转换3）将图像转换为二值化图像实验方法：利用MATLAB工具进行实验一、灰度图像到索引图像的转换clear>> info=imfinfo('rice.png')info =Filename: 'rice.png'FileModDate: '26-Jan-2003 00:03:06'FileSize: 44607Format: 'png'FormatVersion: []Width: 256Height: 256BitDepth: 8ColorType: 'grayscale'FormatSignature: [137 80 78 71 13 10 26 10]Colormap: []Histogram: []InterlaceType: 'none'Transparency: 'none'SimpleTransparencyData: []BackgroundColor: []RenderingIntent: []Chromaticities: []Gamma: []XResolution: []YResolution: []ResolutionUnit: []XOffset: []YOffset: []OffsetUnit: []SignificantBits: []ImageModTime: '27 Dec 2002 19:57:12 +0000'Title: []Author: []Description: 'Rice grains'Copyright: 'Copyright The MathWorks, Inc.'CreationTime: []Software: []Disclaimer: []Warning: []Source: []Comment: []OtherText: []RGB=imread('rice.png');>> figure(3);>> imshow(RGB);>> figure(1);>> [RGB1,map1]=gray2ind(RGB,128);>> imshow(RGB1,map1);>> figure(2);>> [RGB2,map2]=gray2ind(RGB,16);>> imshow(RGB2,map2);>> imwrite(RGB1,map1,'3.bmp');>> imwrite(RGB2,map2,'4.bmp');图3 图1图2实验结果分析：从上述实验结果，我们可以看出灰度级不同，图像的亮度也不一样。

实验一 MATLAB数字图像处理初步一、实验目的与要求1．熟悉及掌握在MATLAB中能够处理哪些格式图像。

2．熟练掌握在MATLAB中如何读取图像。

3．掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。

4．掌握如何在MATLAB中按照指定要求存储一幅图像的方法。

5．图像间如何转化。

6. 了解图像的算术运算在数字图像处理中的初步应用。

7．体会图像算术运算处理的过程和处理前后图像的变化。

二、实验原理及知识点1、数字图像的表示和类别一幅图像可以被定义为一个二维函数f(x,y),其中x和y是空间(平面)坐标，f 在任何坐标处(x,y)处的振幅称为图像在该点的亮度。

灰度是用来表示黑白图像亮度的一个术语，而彩色图像是由单个二维图像组合形成的。

例如，在RGB彩色系统中，一幅彩色图像是由三幅独立的分量图像(红、绿、蓝)组成的。

因此，许多为黑白图像处理开发的技术适用于彩色图像处理，方法是分别处理三副独立的分量图像即可。

图像关于x和y坐标以及振幅连续。

要将这样的一幅图像转化为数字形式，就要求数字化坐标和振幅。

将坐标值数字化成为取样；将振幅数字化成为量化。

采样和量化的过程如图1所示。

因此，当f的x、y分量和振幅都是有限且离散的量时，称该图像为数字图像。

作为MATLAB基本数据类型的数值数组本身十分适于表达图像，矩阵的元素和图像的像素之间有着十分自然的对应关系。

图1 图像的采样和量化根据图像数据矩阵解释方法的不同，MA TLAB把其处理为4类：亮度图像(Intensity images)二值图像(Binary images)索引图像(Indexed images)RGB图像(RGB images)(1) 亮度图像一幅亮度图像是一个数据矩阵，其归一化的取值表示亮度。

若亮度图像的像素都是uint8类或uint16类，则它们的整数值范围分别是[0，255]和[0，65536]。

若图像是double类，则像素取值就是浮点数。

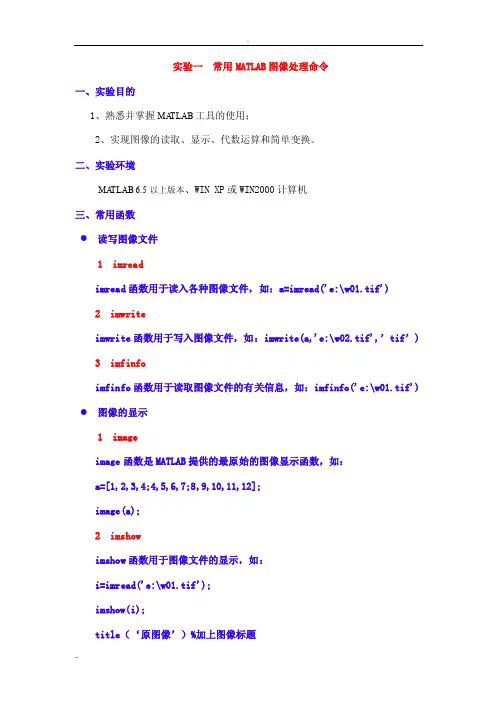

实验一常用MATLAB图像处理命令一、实验目的1、熟悉并掌握MA TLAB工具的使用；2、实现图像的读取、显示、代数运算和简单变换。

二、实验环境MA TLAB 6.5以上版本、WIN XP或WIN2000计算机三、常用函数●读写图像文件1 imreadimread函数用于读入各种图像文件，如：a=imread('e:\w01.tif')2 imwriteimwrite函数用于写入图像文件，如：imwrite(a,'e:\w02.tif',’tif’)3 imfinfoimfinfo函数用于读取图像文件的有关信息，如：imfinfo('e:\w01.tif') ●图像的显示1imageimage函数是MATLAB提供的最原始的图像显示函数，如：a=[1,2,3,4;4,5,6,7;8,9,10,11,12];image(a);2 imshowimshow函数用于图像文件的显示，如：i=imread('e:\w01.tif');imshow(i);title（‘原图像’）%加上图像标题3 colorbarcolorbar函数用显示图像的颜色条，如：i=imread('e:\w01.tif');imshow(i);colorbar;4 figurefigure函数用于设定图像显示窗口，如：figure(1)； /figure(2)；5 subplot把图形窗口分成多个矩形部分，每个部分可以分别用来进行显示。
