一、方案背景随着我国城市化进程的加快，建筑施工现场数量逐年增加。
雷击事故在施工现场时有发生，给施工现场的人员、设备、建筑设施等带来严重危害。
为保障施工现场的安全，特制定本专项防雷方案。
二、防雷目标1. 降低雷击事故发生率，确保施工现场人员、设备、建筑设施安全；2. 减少因雷击造成的经济损失；3. 保障施工现场的正常施工。
三、防雷措施1. 避雷针设置（1）在施工现场的最高建筑物、塔式起重机、井字架、龙门架等机械设备上安装避雷针，确保其高度在20m以上。
（2）避雷针选用16mm圆钢，长度为1~2m，顶端车制成锥尖，并进行热镀锌处理。
（3）避雷针的防雷引下线可利用设备的金属结构体，但需保证电气连接。
2. 避雷带设置（1）在施工现场的主要建筑物、构筑物上设置避雷带，其高度应高于避雷针。
（2）避雷带采用40mm×4mm扁钢，每隔1m焊接一点，确保其与避雷针连接。
3. 防雷接地（1）施工现场所有防雷装置的冲击接地电阻值不得大于30Ω。
（2）防雷接地机械上的电气设备，所连接的PEN线必须同时做重复接地。
（3）同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合规定要求。
4. 避雷器设置（1）高压架空线路及电力变压器高压侧应装设避雷器。
（2）避雷器应定期检查，确保其性能良好。
5. 雷电监测（1）施工现场应配备雷电监测设备，实时监测雷击情况。
（2）当监测到雷击时，应立即启动应急预案，采取相应措施。
四、应急预案1. 当监测到雷击时，立即停止室外作业，人员迅速撤离到安全地带。
2. 对已安装的防雷装置进行检查，确保其正常工作。
3. 对受损的设备进行维修或更换。
4. 对受雷击的建筑物、构筑物进行加固。
五、方案实施与监督1. 本方案由施工现场负责人负责组织实施。
2. 定期对防雷设施进行检查、维护，确保其正常运行。
3. 对违反本方案的行为进行严肃处理。
通过以上措施，确保施工现场防雷工作得到有效实施，降低雷击事故发生率，保障施工现场的安全。
防止感应雷击的措施(一)、施工现场人员防雷措施1、遇有雷雨天气，特别是听到雷声后，安全管理人员应到现场进行巡查，发现问题立即纠正，同时提醒操作人员注意防雷，必要时停止可能有危险的作业，将施工人员撤离到安全区内。
2、雷雨天气不宜在空旷地区使用手机、对讲机等各类通讯工具，不要拨打或接听固定电话，尽量使用免提电话。
3、雷雨天气不要使用太阳能热水器洗澡，不宜使用无防雷措施或防雷措施不足的电视、音响等电器，要拔掉电器用具插头，关上电器和天然气开关。
4、雷雨天气当感觉到身体有电荷时，如头发竖起，或者皮肤有显著颤动感时，要明白自己可能就要受到电击，应立刻倒在地上，等雷电过后，呼叫别人救护。
5、雷雨天气时，室内人员不宜使用水龙头，不要靠近水管暖气管等金属管道及配电箱，关好门窗不要停留在门窗处。
6、雷雨天气施工时，在空旷场地不宜打伞，不宜把锄头、铁锹、潮湿木料等易导电的材料扛在肩上，千万不要在离电源、大树和电杆较近的地方避雨。
（二）、施工现场各种施工机械设备、脚手架和临时设施防雷措施1、塔吊等现场各种施工机械设备安装时应做好接地，应采用技术和质量均符合国家标准的防雷设备、器件、器材，避免使用非标准防雷产品和器件。
2、塔吊供电系统电源PE需和塔吊做共地处理，配电箱内宜安装适配的电涌保护器（SPD）。
3、建筑工程基础形成后，临时支撑需和工程防雷接地做好共地连接，临时支撑应多点接地。
4、雷雨天气施工人员禁止进行临时支撑及钢结构安装。
5、各类临建设施宜安装直击雷防护装置，金属棚架宜做接地处理，特别是金属油罐虽然有静电屏蔽，但是至少做两三个点接地。
6、雷雨后要进行安全检查，做好设施的日常维护工作。
如雷雨过后，应检查安装在电话程控交换机、电脑等电器设备电源和信号线上的过压保护器有无损坏，发现损坏时应及时更换。
7、雷灾发生时应及时向有关部门上报情况，以便及时处理，避免再次遭受雷击。
（三）、临时支撑的防雷临时支撑随相应钢结构构件（分段）标高位置的升高而不断增高，当临时支撑不在相邻避雷装置的保护范围之内时，则必须对临时支撑采取以下防雷保护措施：1、临时支撑应至少有两处与建筑物的接地装置对称可靠连接（接地电阻经过测试且符合要求），连接线可采用截面不小于25×4mm2的镀锌扁钢。
施工现场临时用电的防雷与防静电措施施工现场是一个高风险的地方，特别是在临时用电的情况下，防雷与防静电措施变得尤为重要。
本文将介绍施工现场临时用电的防雷与防静电措施，以确保工作人员的安全以及设备的正常运行。
一、防雷措施在施工现场，雷击可能对人员和设备造成严重危害。
为了有效预防雷击事故的发生，需要采取以下防雷措施：1. 合理选择设备安装位置：应避免将设备安装在露天、高处或者接近高大金属构筑物的地方，特别是容易成为雷电击中的目标的地方。
设备应尽量安装在靠近建筑物的位置，使用避雷针进行保护。
2. 安装接地保护设施：为了将雷击电流迅速导入地下，设备需要进行良好的接地。
合理布置接地系统，确保接地电阻符合规范要求。
3. 使用避雷器：根据施工现场所在地区的雷电活动情况，可以配置适当的避雷器。
避雷器可以将雷电冲击导入地下，保护设备免受损坏和人员免受伤害。
二、防静电措施静电是施工现场常见的问题，特别是在临时用电的情况下。
静电的积累可能导致火灾、爆炸或者设备损坏。
为了预防静电事故的发生，以下是一些防静电措施的建议：1. 确保设备接地良好：设备的接地是预防静电的基本手段之一。
设备应正常接地，接地电阻要符合要求。
同时，设备的接地线应与施工场地的统一接地系统连接，确保统一地势。
2. 使用防静电地垫：静电地垫能有效降低人员身上静电电荷的积累，让静电电荷通过地垫迅速导入地下。
在施工现场合适的位置布置静电地垫，使工作人员在工作时能够有效地释放静电。
3. 注意防止引起火源：在施工现场，需注意不要使用易燃和易爆物品。
特别是在临近设备的位置，不要使用塑料袋等可能引起静电火花的物品。
同时，禁止吸烟和使用明火等可能引起火灾的行为。
综上所述，施工现场临时用电的防雷与防静电措施至关重要。
通过合理选择设备安装位置、安装接地保护设施以及使用避雷器，可以有效预防雷击事故的发生。
通过确保设备接地良好、使用防静电地垫以及注意防止引起火源，可以预防静电事故的发生。
建筑施工现场的防雷保护在建筑施工现场，防雷保护是一项至关重要的工作。
由于建筑施工现场通常涉及大量金属结构以及高耸的建筑物，使其成为雷击的高风险区域。
因此，合理的防雷保护措施不仅能够保护施工人员的生命安全，还能有效防止建筑物和设备的损坏，确保施工进程的正常进行。
一、建筑物与设备的防雷保护1.接闪装置的安装：接闪装置是建筑物最基本的防雷保护措施之一。
它可以引导和放电来自雷电云的电流，将其导入地下，从而达到保护建筑物和设备的作用。
接闪装置应按照国家标准进行设计和安装，并定期进行检查和维护。
2.导线和金属结构的接地系统：在建筑施工现场，大量的金属结构和导线需要进行接地。
良好的接地系统可以将雷击电流有效地传导到地下，减少雷击对建筑物和设备的影响。
因此，在建设过程中，应确保所有金属结构和导线均符合规范的接地要求，并进行必要的接地测试和检查。
3.屋顶设备的保护：建筑物屋顶通常安装有各种各样的设备，如空调机组、通信天线等。
这些设备的防雷保护也是非常重要的。
可以通过安装避雷针和接地装置来保护屋顶设备，避免雷击对其造成损坏。
4.电源线和信号线的防雷保护：建筑施工现场通常有大量的电源线和信号线，这些线路容易受到雷击的影响。
为了确保电力和通信设备的正常运行，应采取合适的防雷措施，如安装避雷器、设置避雷间隔等，有效隔离雷击电流对线路的影响。
二、施工人员的防雷保护1.制定科学合理的紧急避雷计划：在雷雨天气条件下，施工人员可能会面临严重的雷击风险。
因此，施工团队应制定科学合理的紧急避雷计划，明确各人员的避雷责任和行动方案。
同时，应加强对施工人员的防雷知识培训，提高其防雷意识和应急反应能力。
2.建立合理的安全警示标识：在建筑施工现场设置合理的安全警示标识非常重要。
这些标识可以提醒施工人员注意雷雨天气的风险，警示他们採取相应的防雷措施，如迅速避到安全的地方。
3.合理的避雷器材：施工现场应配备合适的避雷器材，如避雷帽、避雷器、避雷顶等。
2024年施工现场接地与防雷安全要求一、引言在建筑施工过程中，接地与防雷安全是十分重要的方面。
良好的接地系统可以为现场设备提供可靠的电气安全保护，有效防止因电流泄露、电气故障等导致的电击伤害和设备损坏。
同时，合理的防雷措施可以有效降低雷电对施工场地和人员的威胁，避免雷电引发的火灾和爆炸事故。
本文将对2024年施工现场接地与防雷安全要求进行详细的阐述。
二、接地安全要求1. 接地系统的设计与安装应符合国家电气安全标准和专业规范要求。
接地电阻应控制在规定范围内，以确保接地系统的正常工作。
2. 在施工现场，应设置专用的接地装置，并进行专业的接地设计和施工。
接地装置材料应符合电气安全标准，具有良好的导电性能和耐腐蚀性能。
3. 在施工现场，应定期检测接地电阻，并记录测试结果。
当接地电阻异常时，应及时采取措施进行修复，确保接地系统的正常运行。
4. 施工现场的主要设备和设施，如起重机、发电机、电焊机等，应具备可靠的接地装置，并经过合格的检测和维护。
5. 在施工现场，对于地下铁道、天桥、电缆井等金属构筑物，应通过接地设施进行可靠接地，以确保其电气安全。
6. 施工现场各工作区域之间应进行有效的接地联结，以确保接地系统的连续性和可靠性。
7. 在施工现场使用的临时接地装置应符合电气安全标准，并定期检查和维护，确保其正常工作。
8. 施工现场的接地系统应与配电系统、供电系统等其他电气设施进行有效的联接，确保正常的电气运行。
三、防雷安全要求1. 在施工现场，应进行雷电风险评估，并根据评估结果采取相应的防雷措施。
2. 施工现场应设置合适的雷电接地装置，以有效引导和消散雷电直击点。
3. 施工现场的各个高处设施，如塔吊、起重机、高压线等，应设置专用的避雷装置，以防止雷电直接击中。
4. 施工现场的建筑物应设置有效的避雷装置，包括避雷针、避雷网等，以分散和消散雷电的能量。
5. 施工现场的室内设备、电气设施等应设置过电压保护装置，以防止雷电引发的过电压对设备的损坏。
建筑施工现场的防雷安全措施建筑施工过程中，由于天气变化和工地环境等多种原因，雷击风险大大增加。
为了确保工地人员和设备的安全，采取适当的防雷安全措施是非常必要的。
本文将介绍一些常见的建筑施工现场防雷安全措施，以及如何在施工过程中更好地保护工人和设备。
一、引导闪电的针对性准备工作1.合理选择施工地点：选择位于地势高处的建筑施工现场有助于降低雷击风险。
避免在容易积水或水面附近的区域进行施工，因为水具有良好的导电性，容易引发雷电。
2.确保建筑物良好的接地系统：在建造建筑物的过程中，应确保良好的接地系统的建立。
接地是防止雷电对建筑物和人员产生危害的重要措施，通过将电流迅速引入地下，减少雷电对建筑物的直接冲击。
3.增加建筑物的避雷针配置：根据建筑物的高度和类型，选择合适的避雷针配置。
建筑施工现场可能需要临时设置避雷针，在合适的位置上设置临时的针状闪电接收器，将雷电引入地下。
二、加强雷电监测和预警1.使用雷达和其他监测设备：在建筑施工现场安装雷达等高精度的雷电监测设备，实时监测周围的雷电活动。
这能够提供及时的预警，使工人能够采取相应的安全措施。
2.建立预警系统：建筑施工现场应该建立一个健全的雷电预警系统，通过声光信号或其他适当的方式向工人发布雷电预警信息。
三、工人培训和应急措施1.加强员工安全意识教育：通过定期的培训和安全意识教育，向工人宣传雷电的危害以及相应的防护方法。
提高员工对雷电灾害的认识和应对能力。
2.提供必要的防护设备：建筑施工现场应配备合适的防雷装备，如防雷帽、防雷鞋等，确保工人的人身安全。
3.建立应急预案：建筑施工现场应制定详细的雷电防护应急预案，明确在雷电风险事件发生时的行动指南和安全撤离路线。
四、设备保护和维护1.建立良好的设备接地系统：施工现场的各种设备都应该具备良好的接地系统，以降低雷电对设备的损害风险。
2.定期维护和检查：对施工现场中存在的防雷设备进行定期的维护和检查，确保其有效性。
若发现问题及时修复或更换。
工程施工现场防雷随着城市化进程的加快，工程施工现场如雨后春笋般涌现。
然而，在这些施工现场，防雷问题往往被忽视，导致雷击事故频发。
本文将从施工现场防雷的重要性、防雷措施以及如何应对雷击事故三个方面进行探讨。
一、施工现场防雷的重要性施工现场通常是钢筋混凝土、金属结构等大量使用的地方，这些材料在雷电天气容易成为雷击的目标。
雷击不仅会对施工现场的设施造成损害，还可能对施工人员造成伤害，甚至引发火灾等安全事故。
因此，施工现场防雷工作的重要性不言而喻。
二、施工现场防雷措施1. 安装避雷针：避雷针是防雷的主要措施之一。
在施工现场，应根据建筑物的高度、形状和地理位置，合理设置避雷针。
避雷针的设置应遵循国家相关标准和规范，确保其具有良好的接地性能。
2. 接地系统：接地系统是防雷的重要组成部分。
施工现场的接地系统应符合国家规范，确保接地电阻符合要求。
在土壤电阻率较低的地区，可采用联合接地体的方式，提高接地效果。
3. 防雷接地装置：施工现场的变电所、配电所应安装独立避雷针，以保护电力设施免受雷击。
同时，施工现场的塔式起重机、井字架、龙门架等机械设备，以及钢脚手架和在建工程等的金属结构，应安装防雷接地装置。
4. 线路防护：施工现场的电力、通信、信号等线路应采用钢管敷设，以确保线路在雷电天气中的安全。
钢管与机械设备的金属结构体应做电气连接，以提高线路的防雷能力。
5. 防雷教育：施工单位应加强防雷知识的教育培训，提高施工人员的防雷意识。
在雷电天气，施工人员应避免在室外作业，确保人员安全。
三、如何应对雷击事故1. 及时切断电源：在雷电天气，应及时切断施工现场的电源，以防止雷击事故造成更大的损害。
2. 撤离危险区域：在雷电天气，施工人员应迅速撤离高楼、开阔地带等危险区域，寻找低洼地带躲避。
3. 救治伤员：一旦发生雷击事故，应立即对受伤人员进行救治，并拨打急救电话寻求援助。
4. 调查原因：雷击事故发生后，施工单位应立即组织人员进行调查，查明事故原因，采取措施防止类似事故的再次发生。

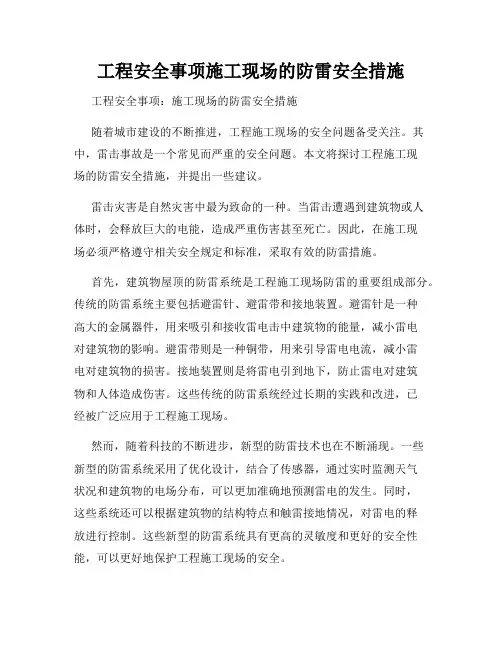

工程安全事项施工现场的防雷安全措施工程安全事项：施工现场的防雷安全措施随着城市建设的不断推进，工程施工现场的安全问题备受关注。
其中，雷击事故是一个常见而严重的安全问题。
本文将探讨工程施工现场的防雷安全措施，并提出一些建议。
雷击灾害是自然灾害中最为致命的一种。
当雷击遭遇到建筑物或人体时，会释放巨大的电能，造成严重伤害甚至死亡。
因此，在施工现场必须严格遵守相关安全规定和标准，采取有效的防雷措施。
首先，建筑物屋顶的防雷系统是工程施工现场防雷的重要组成部分。
传统的防雷系统主要包括避雷针、避雷带和接地装置。
避雷针是一种高大的金属器件，用来吸引和接收雷电击中建筑物的能量，减小雷电对建筑物的影响。
避雷带则是一种铜带，用来引导雷电电流，减小雷电对建筑物的损害。
接地装置则是将雷电引到地下，防止雷电对建筑物和人体造成伤害。
这些传统的防雷系统经过长期的实践和改进，已经被广泛应用于工程施工现场。
然而，随着科技的不断进步，新型的防雷技术也在不断涌现。
一些新型的防雷系统采用了优化设计，结合了传感器，通过实时监测天气状况和建筑物的电场分布，可以更加准确地预测雷电的发生。
同时，这些系统还可以根据建筑物的结构特点和触雷接地情况，对雷电的释放进行控制。
这些新型的防雷系统具有更高的灵敏度和更好的安全性能，可以更好地保护工程施工现场的安全。
除了建筑物屋顶的防雷系统，地面的防雷措施也是非常重要的。
由于工程施工现场地面上存在许多金属结构和设备，容易引发雷击事故。
因此，在地面上设置适当的防雷设备是必不可少的。
这些设备通常包括接地装置和避雷带。
接地装置的作用是将雷电引向地下，避免雷电对地面设备的损害。
避雷带则可以引导雷电电流，减少雷电对地面设备的伤害。
这些地面的防雷设备可以有效地降低雷电对工程施工现场的影响。
此外，工程施工现场的人员安全也是一个重要的考虑因素。
在雷电警报系统中，提前向施工人员发出警报，让他们提前采取适当的防护措施，避免雷电伤害。
施工期间的防风防雨及防雷等措施在施工期间，特别是在户外工地上，防风、防雨和防雷等措施是非常重要的，可以确保施工人员和设备的安全，保证工程的顺利进行。
下面是关于这些措施的一些建议和解释。
防风措施：1.安装临时风墙：在较大的施工现场，可以根据实际需要搭建临时风墙，以防止风力对人员和设备的影响。
临时风墙可以使用防风网、铁丝网等材料搭建，搭建时要确保牢固、稳定。
2.加固建筑物：对于较长时间的施工项目，可以考虑在建筑物周围增加支撑结构。
例如，搭建脚手架、安装螺栓等，以增强建筑物的稳定性，防止风力对建筑物的冲击。
3.限制工作高度：在强风天气条件下，可以限制施工的高度。
例如，禁止在高空作业，或者提前预警，让施工人员及时撤离高处。
防雨措施：1.搭建遮雨棚：在施工现场合理搭建遮雨棚，有效防止雨水对施工进程的干扰。
遮雨棚可以使用塑料薄膜、防水布等材料搭建，搭建时要注意牢固、防水。
2.清理排水系统：在施工前，要检查和清理排水系统，确保雨水能够及时排走。
如果有水坑或积水区，要及时处理，避免影响施工和人员的安全。
3.安装防水设施：在施工现场需要使用水泥、沥青等材料的地方，可以使用防水塑料薄膜等材料进行覆盖，防止雨水渗透，影响施工质量。
防雷措施：1.安装避雷设备：对于高层建筑和高空作业场所，应安装合适的避雷设备，以减少雷电对建筑物和人员的危害。
避雷设备可以包括避雷针、避雷带、接地装置等。
2.停止高风险作业：在雷电活动频繁的天气条件下，应停止一切高风险的作业，如高空作业、电焊等。
可以提前告知施工人员并撤离高风险区域，避免雷电造成的危险。
3.提醒施工人员：在雷电天气条件下，应加强对施工人员的教育和安全意识。
提醒他们注意天气的变化，及时撤离高风险区域，避免雷电对人员造成伤害。
总结起来，施工期间的防风、防雨和防雷措施是综合性的，需要根据具体的施工环境和工程要求采取相应的措施。
施工单位和管理人员要时刻关注天气变化，注重安全，确保施工人员的生命安全和工程质量的顺利进行。
建筑施工现场的防雷保护建筑施工现场的防雷保护就是一项不容忽视的重要工作。
这关系到建筑设施、施工设备与人员的安全。
特别就是根据国家气象局的统计资料,我国近年来不少地域由于城市热岛效应等原因,致使雷电灾害频率逐年上升,而正处于整体变动中的建筑施工现场的防雷保护更应倍加重视。
一、避雷针的设置安装避雷针就是防止直击雷的主要措施。
当施工现场位于山区或多雷地区,变电所、配电所应装设独立避雷针。
正在施工建造的建筑物,当高度在20m以上应装设避雷针。
施工现场内的塔式起重机,井字架及脚手架机械设备,若在相邻建筑物、构筑物的防雷设置的保护范围以外,且在表1中规定范围内,则应安装避雷针。
若最高机械设备上的避雷针,且应保证最后退出现场,则其她设备可不设避雷针。
施工现场仙机械设备需安装避雷针的规定表1见表避雷针的接闪器一般选用ф16mm圆钢,长度为1~2m,其顶端应车制成锥尖。
接闪器须热镀锌。
机械设备上的避雷针的防雷引下线可利用该设备的金属结构体,但应保证电气联接。
机械设备所有的动力、控制、照明、信号及通信等线路,应采用钢管敷设。
钢管与机械设备的金属结构体作焊接以保证其接地通道的电气连接。
二、避雷器装设避雷器就是防止雷电侵入波的主要措施。
高压架空线路及电力变压器高压侧应装设避雷器,避雷器的安装位置应尽可能靠近变电所。
避雷器宜安装在高压熔断器与变压器之间,以保护电力变压器线路免于遭受雷击。
避雷器可选用F S-10型阀式避雷器,杆上避雷器应排列整齐、高低一致。
10kV避雷器安装的相间距离不于小350 mm。
避雷器引线应力求做到短直、张驰适度、连接紧密,其引上线一般采用16mm2的铜芯绝缘线,引下线一般采用25mm2的钢芯绝缘线。
避雷器防雷接地引下线采用“三位一体”的接线方式,即:避雷器接地引下线、电力变压器的金属外壳接地引下线与变压器低压侧中性点引下线三者连接在一起,然后共同与接地装置相连接。
这样,当高压侧落雷使避雷器放电时,变压器绝缘上所承受的电压,即为避雷器的残压,将无损于变压器绝缘。
在多雷区变压器低压出线处,应安装一组低压避雷器,以用来防止由于低压侧落雷或由于正、反变换电压波的影响而造成低压侧绝缘击穿事故。
低压避雷器可选用FS系列低压阀式避雷器或或FYS型低压金属氧化物避雷器。
尚应注意,避雷器在安装前及在用期的每年三月份应作预防性试验。
经检验证实处于合格状态方可投入使用。
此外,配电所的低压架空进线或出线处,宜将绝缘子铁脚与配电所接地装置用ф8圆钢相连接。
这样做的目的也就是防止雷电侵入波。
三、防止感应雷击的措施防止感应雷击的措施就是将被保护物接地。
遵照国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)的要求,建筑物在施工过程中,其避雷针(网、带)及其接地装置,应采取自下而上的施工程序,即首先安装集中接地装置,后安装引下线,最后安装接闪器。
建筑物内的金属设备、金属管道、结构钢筋均应做到有良好的接地。
这样做可保证建筑物在施工过程中防止感应雷。
在施工中,高度在20m以上施工用的大钢模板,就位后应及时与建筑物的接地装置连接。
四、接地装置众所周知,避雷装置就是由接闪器(或避雷器)、引下线的接地装置组成。
而接地装置由接地极与接地线组成。
独立避雷针的接地装置应单独安装,与其她保护的接地装置的安装分开,且保持有3m以上的安全距离。
除独立避雷针外,在接地电阻满足要求的前提下,防雷接地装置可以与其她接地装置共用。
接地极宜选用角钢,其规格为40 mm×40mm×4mm及以上;若选用钢管,直径应不小于50mm,其壁厚不应小于3.5mm。
垂直接地极的长度应为2.5m;接地极间的距离为5m; 接地极埋入地下深度,接地极顶端要在地下0.8m以下。
接地极之间的连接就是通过规格为40mm×4mm的扁钢焊接。
焊接位置距接地极顶端50mm。
焊接采用搭接焊。
扁钢搭接长度为宽度的2倍,且至少有3个棱边焊接。
扁钢与角钢(或钢管)焊接时,为了保证连接可靠,应事先在接触部位将扁钢弯成直角形(或弧形),再与角钢(或钢管)焊接。
接地极与接地线宜选用镀锌钢材,其将埋于地下的焊接处应涂沥青防腐。
五、工频接地电阻建筑施工现场内所有施工用的设备、装置的防雷装置的工频接地电阻值不得大于30Ω。
而建筑物防雷装置的工频接地电阻值应满足施工图的设计要求。
建筑施工现场的防雷措施[摘要] 论述了如何做好建筑施工现场防雷工作,减少雷电对建筑物、设备的破坏或人员的伤亡。
[关键词] 雷电;施工现场;接闪器;引下线;接地装置1 引言前不久重庆开县小学多名学生遭雷击身亡,又给我们敲响了警钟,又到了雷电活动频繁季节,做好防雷工作,减少雷电对建筑物、设备的破坏或人员的伤亡成为建筑施工现场安全生产工作的重中之重。
雷电就是一种常见的自然现象。
雷电产生时常伴随着强烈的闪光与劈雳。
如果雷电击中施工现场的建筑物、设备或人,就会造成建筑物、设备的破坏或人员的伤亡。
施工工地特别就是有高大建筑物的施工工地,其防雷与接地问题值得重视。
由于高层建筑物施工工地四周的起重设备、钢管脚手架等突出很高、木材堆积很多,一旦遭受雷击,不但对施工人员的生命有危险,而且很容易引起火灾。
2 起重机、井字架与龙门架的防雷2、1施工现场内的起重机、井字架及龙门架等机械设备,若在相邻建筑物、构筑物的防雷装置的保护范围以外且在表1规定的范围内,则应安装防雷装置。
施工现场及建筑物的防雷装置由接闪器、引下线与接地装置三部分构成。
接闪器的保护范围就是指在此范围内建筑物可以避免遭受直接雷击的区域。
布置接闪器时,可采用滚球法对避雷针、避雷网、避雷带进行保护范围计算。
为简便起见,施工现场的独立避雷针保护范围一般可采用60°保护角进行计算,引下线就是连接接闪器与接地装置的金属导体。
它应满足机械强度、耐腐蚀与热稳定的要求。
引下线一般采用圆钢或扁钢,优先采用圆钢;建筑物、构筑物的金属构件、钢脚手架中的钢管可作为引下线,但所有金属部件之间均应连成电气通路;引下线应躲开建筑物的出入口与行人较易接触的地点,以避开接触电压的危险;施工现场的钢脚手架及临时敷设的引下线宜在建筑物设置的断接卡处与接地装置相连;也可以采用建筑物钢筋混凝土的主筋作防雷引下线。
接地装置包括接地线与接地体。
它的作用就是向大地均匀泄放雷电流,使防雷装置对地电压不至于过高。
施工现场的接地装置应尽量采用新建、改建、扩建的建筑物或构筑物设计并已施工的接地装置,这样可以减少施工现场临时用电的投入,实现资源共享。
当接地装置必须单独敷设时,应满足以下要求:垂直埋设的接地体一般采用角钢、圆钢、钢管等,水平埋设的接地体一般采用扁钢、圆钢等、防雷接地装置的冲击接地电阻不得大于30Ω。
施工现场内机械设备需安装防雷装置的规定表1、2机械设备上的避雷针长度宜为1～2m。
可用直径不小于16mm的圆钢或直径不小于25mm的钢管制作。
1、3起重机、井字架及龙门架的防雷引下线可利用该保护设备的金属结构件,但应保证可靠的电气连接。
1、4同一台电气设备的防雷接地可以与该设备的重复接地使用同一个(组)接地体,由于重复接地电阻值的要求一般比施工现场的防雷接地电阻值要求的为小,因此,接地电阻应符合重复接地电阻的要求。
2钢管脚手架的防雷钢管脚手架随建筑物的升高而不断增高,当钢管脚手架不在相邻避雷装置的保护范围之内时,则必须对钢管脚手架采取以下防雷保护措施:2、1钢管脚手架应至少有两处与建筑物的接地装置对称可靠连接(接地电阻经过测试且符合要求),连接线可采用截面不小于25×4 mm2的镀锌扁钢。
2、2当无法与建筑物的接地装置连接时,应单独设置人工接地体,3变配电设备的防雷变配电设备除了可能遭受直击雷以外,还有可能被雷电波沿着线路侵入而威胁变配电设备的安全。
施工现场临时用电的变配电设备的防雷应包括防直击雷与防雷电波侵入两部分。
雷云与地面及建筑物间直接产生强烈的放电电流的雷电称为直击雷。
雷电侵入波就就是由于雷电对架空线路或金属管道的作用而产生的侵害电气设备的电波。
3、1直击雷的防护对直击雷的防护可装设避雷针、避雷网或避雷线。
对变配电设备防直击雷的基本原则就是:3.1.1所有被保护的变配电设备均应处在避雷针、避雷网或避雷线的保护范围之内;3.1.2防止由于雷击在避雷针或避雷线上形成高电位对被保护物产生反击。
当防雷装置遭受雷击时,在接闪器、引下线与接地体上都将产生很高的电位,如果防雷装置与建筑物内外电气设备、电线或其它金属管线的绝缘距离不够,它们之间就会放电,这种现象称为反击。
反击可能引起火灾、爆炸或人身伤害。
3、2雷电侵入波的防护由于变配电设备与线路相连,线路遭受雷击的机会很多。
又由于雷电波的波幅可能很大,能使变配电设备的绝缘损坏,因此,应从以下两个方面采取保护措施:3.2.1装设阀型避雷器阀型避雷器应根据所保护的配电设备的额定电压等级选择。
阀型避雷器通常装设在母线与接地线之间。
由于变压器就是最重要的变配电设备且其绝缘水平也最弱,因此阀型避雷器应尽量安装在离变电器的距离近些。
3.2.2变配电设备的进线保护当架空进线采用电缆配线时,避雷器应装设在电缆头附近,且将避雷器的接地端与电缆金属外皮相连。
4其它用电设备的防雷措施4、1无金属外壳或保护罩的用电设备应处在接闪器的保护范围内。
4、2从配电箱(屏、柜)引出的线路应穿钢管。
钢管一端与配电箱(屏、柜)相连,另一端与用电设备外壳、保护罩相连,并就近与屋顶防雷装置相连。
钢管因接设备而中间断开时应跨接。
4、3在配电箱(屏、柜)内,应在开关的电源侧与外壳之间装设过电压保护器。
4、4为防止雷电波侵入,严禁在独立避雷针、避雷网与避雷线或支柱上悬挂各种电气线作者范兴健徐水林版权所有未经许可不得转载。
