liquiTOC 操作指南一.开机顺序1.开启电脑和打印机2.开启 liquiTOC主机,等待仪器初始化结束3.进入liquiTOC 软件4.开启载气: 设定气体钢瓶的减压阀的第二级表的压力指示0.1-0.12MP(1.0-1.2 bar)，此时，电脑压力显示：0.95-1.0 bar 流速：200 ml/min （TOC mode）5.仪器检漏Option/Diagnosis 使用仪器专用的轮式夹,观察流速显示为零.6.仪器升温：催化剂加热炉：800℃二.测定前的检查仪器准备状态程序：1.Maintenance intervals o.k. 查看仪器维护状况。
1.Gas on 气体是否开启2.Pressure and flow rate display o.k. 压力和流速是否正常Pressure 约0.95 bar压力。
Flow rate MFC and FM流速： 200 ml/min. （TOC积分时，需一稳定的流速）3.Drying tube still enough capacity 干燥管至少1/3未消耗4.Syringe and sample loop air-free 注射器器和螺旋管无气泡5.IR signal small and stable IR信号小而稳定6.Furnace to nominal temperature 加热炉设定温度催化剂炉温：800℃, 反应炉：反应炉温：<90℃7.Water and acid stock o.k. 水和酸的储量是否正常8.单击标志“I”进入自动操作三. 初始化测试（空白测试）1．整个系统必须用去离子水(TOC < 0.5 mg/l) 清洗直至到无TOC。
程序1. options—maintenance—ventilation更换进样环管路里的水驱赶管路内气泡程序2. options—maintenance—flush排出进样气路系统空气2．空白测试（操作模式：TIC-NPOC）1)在System/Mode，选择TIC-NPOC2)打开载气并冲洗10分钟3)在System / Feeding，选择自动进样器的重复进样次数4)在Text-View / Name，双击Name下的一栏，输入“样品名称”5)在Conc.range，双击conc.range下的一栏，选择并输入指定浓度（标准曲线浓度）6)激活“I”是自动操作 .7)激活“I/O”是单次分析.8)超纯去离子水的空白测定:a)100ml C/l 浓度范围样品测试时，TIC和NPOC的空白的峰面积要求应小于<7.0而且测定结果稳定b) 5 ml C/l 浓度范围样品测试时： TIC和NPOC的空白的峰面积要求应小于<2.0而且测定结果稳定9．样测定: 例如：20mg TIC/20mg NPOC /l或50mg TIC/50mg NPOC/ l，检查测量结果的稳定性。

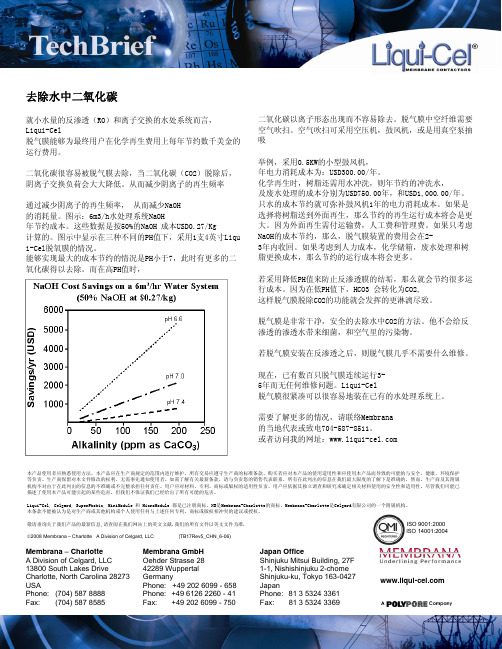

Membrana – CharlotteA Division of Celgard, LLC 13800 South Lakes Drive Charlotte, North Carolina 28273 USAPhone: (704) 587 8888Fax: (704) 587 8585Membrana GmbHOehder Strasse 2842289 WuppertalGermanyPhone: +49 202 6099 - 658Phone: +49 6126 2260 - 41Fax: +49 202 6099 - 750Japan OfficeShinjuku Mitsui Building, 27F1-1, Nishishinjuku 2-chomeShinjuku-ku, Tokyo 163-0427JapanPhone: 81 3 5324 3361Fax: 81 3 5324 3369ISO 9001:2000ISO 14001:2004去除水中二氧化碳就小水量的反渗透（RO）和离子交换的水处系统而言，Liqui-Cel脱气膜能够为最终用户在化学再生费用上每年节约数千美金的运行费用。
二氧化碳很容易被脱气膜去除，当二氧化碳（CO2）脱除后，阴离子交换负荷会大大降低。
从而减少阴离子的再生频率通过减少阴离子的再生频率， 从而减少NaOH的消耗量。
图示：6m3/h水处理系统NaOH年节约成本。
这些数据是按50%的NaOH 成本USD0.27/Kg计算的。
图示中显示在三种不同的PH值下，采用1支4英寸Liqui-Cel脱氧膜的情况。
能够实现最大的成本节约的情况是PH小于7，此时有更多的二氧化碳得以去除。
而在高PH值时，二氧化碳以离子形态出现而不容易除去。
脱气膜中空纤维需要空气吹扫。
空气吹扫可采用空压机，鼓风机，或是用真空泵抽吸举例，采用0.5KW的小型鼓风机，年电力消耗成本为：USD300.00/年。
涂敷工厂的200 立方米/小时（880加仑/分钟）的14英寸膜系统微电子研究领域的18 立方米/小时（79加仑/分钟）的10英寸膜系统行业业绩 C on t a ct o rT yp ea聚烯烃膜容量Fiber Type1x3 辐射流式2.5x8 外流式4x13 外流式6x28 外流式6x28 无挡板10x28 外流式高纯度14x28 外流式X40X50XIND 聚烯烃膜微型膜组件 最大到200毫升/分钟X–1升/分钟布水管中空纤维液体出口膜丝滤芯外壳封闭端盖真空单个Liqui-Cel 6 x 28 NBTM膜元件处理容量：5-50加仑/分钟（1.1-11.4 立方米/小时）。
主要应用领域：只用于真空抽吸去除溶解氧。
Liqui-Cel NBTM设计是采用中空纤维膜的辐射流装置。
Liqui-Cel NBTM膜组件没有中间挡板。
而是由一个封闭端盖起导流挡板作用。
Liqui-Cel NBTM膜组件液体出口端在膜组件的侧面，液体辐射状流经中空纤维。
NB(无中间挡板)设计在没有吹扫气体只能采用真空抽吸操作模式的领域中具MiniModule ® 小型膜组件设计MiniModule ® 小型膜组件没有采用中间挡板导流设计。
这种膜组件采用液体从膜丝内壁流过，而膜丝外壁采用真空抽吸。
这些小型膜组件是为小流量而设计。
这些装置是专门用于生化技术和分析仪器的水中气体脱除。
模块化设计能够灵活地实现您的系统未来快速平衡方式保证了设备迅速启动。
单位体积内的膜面积最大化保证了产品的优秀性能和空间的使用效率。
不同的膜组件尺寸和材料选择适合于各种系统设计反渗透锅炉Liqui-Cel ®膜组件广泛用于各行各业。
在高纯和工业领域使用Liqui-Cel ®膜组件以提高产能和实现腐蚀控制已成为行业的标准。
下面图示当今Liqui-Cel ®膜组件的一些应用。
电脱盐/连续电脱盐反渗透离子交换反渗透反渗透在反渗透后离子交换或电脱盐（EDI）前去除CO2, 不仅减少化学消耗而且能使EDI达到最佳的运行状态。

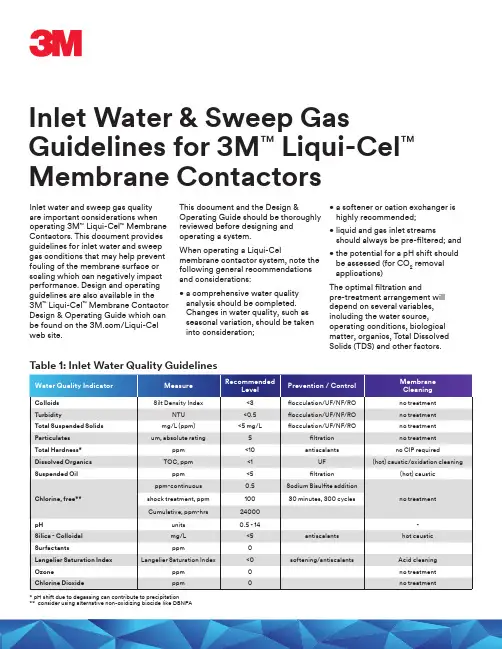

Inlet Water & Sweep Gas Guidelines for 3M™ Liqui-Cel™Membrane ContactorsInlet water and sweep gas quality are important considerations when operating 3M™ Liqui-Cel™ Membrane Contactors. This document provides guidelines for inlet water and sweep gas conditions that may help prevent fouling of the membrane surface or scaling which can negatively impact performance. Design and operating guidelines are also available in the3M™ Liqui-Cel™ Membrane Contactor Design & Operating Guide which can be found on the /Liqui-Cel web site. This document and the Design &Operating Guide should be thoroughlyreviewed before designing andoperating a system.When operating a Liqui-Celmembrane contactor system, note thefollowing general recommendationsand considerations:• a comprehensive water qualityanalysis should be completed.Changes in water quality, such asseasonal variation, should be takeninto consideration;• a softener or cation exchanger ishighly recommended;• l iquid and gas inlet streamsshould always be pre-filtered; and• t he potential for a pH shift shouldbe assessed (for CO2removalapplications)The optimal filtration andpre-treatment arrangement willdepend on several variables,including the water source,operating conditions, biologicalmatter, organics, Total DissolvedSolids (TDS) and other factors.Additionally, some dissolved compounds will pass through any filter and could potentially deposit on the membrane surface. Particularly, agglomeration or precipitationof certain dissolved compounds could occur with pH changes. To prevent blocking or precipitation,we recommend a softener or cation exchanger followed by 5 µm absolute pre-filter as a minimum re-quirement. Seawater needs to be filtered to ≤ 5 microns and, depending upon the pH, further preventative action may be needed to prevent scaling. Placement downstream of a Sulphate Removal Unit (SRU) is highly recommended. The tables above provide minimum guidelines that may prevent potential membrane fouling and blockage.Additional Requirements Feedwater should be free of surfactants/solvents or oxidants (e.g. ozone, chlorine) to prevent wet-out or oxidation of the hydrophobic membrane. Small amounts of chlorine and oil can be removed by activated carbon. Biological fouling can be reduced with regular, frequent chemical cleaning or sanitization procedure (see Cleaning Guide for additional information).The physical operating limitationsof 3M™ Liqui-Cel™ Membrane Contactors, such as maximum operating temperatures or pressures, should also be considered. For additional information, refer to the3M™ Liqui-Cel™ Membrane Contactor Design & Operating Guide available at /Liqui-Cel.Technical Information: The technical information, guidance, and other statements contained in this document or otherwise provided by 3M are based upon records, tests, or experience that 3M believes to be reliable, but the accuracy, completeness, and representative nature of such information is not guaranteed. Such information is intended for people with knowledge and technical skills sufficient to assess and apply their own informed judgment to the information. No license under any 3M or third party intellectual property rights is granted or implied with this information.Product Selection and Use: Many factors beyond 3M’s control and uniquely within user’s knowledge and control can affect the use and performance of a 3M product in a particular application. As a result, customer is solely responsible for evaluating the product and determining whether it is appropriate and suitable for customer’s application, including conducting a workplace hazard assessment and reviewing all applicable regulations and standards (e.g., OSHA, ANSI, etc.). Failure to properly evaluate, select, and use a 3M product and appropriate safety products, or to meet all applicable safety regulations, may result in injury, sickness, death, and/or harm to property.Warranty, Limited Remedy, and Disclaimer: Unless a different warranty is specifically stated on the applicable 3M product packaging or product literature (in which case such warranty governs), 3M warrants that each 3M product meets the applicable 3M product specification at the time 3M ships the product. 3M MAKES NO OTHER WARRANTIES OR CONDITIONS, EXP RESS OR IMP LIED, INCLUDING, BUT NOT LIMITED TO, ANY IMP LIED WARRANTY OR CONDITION OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR ARISING OUT OF A COURSE OF DEALING, CUSTOM, OR USAGE OF TRADE. If a 3M product does not conform to this warranty, then the sole and exclusive remedy is, at 3M’s option, replacement of the 3M product or refund of the purchase price.Limitation of Liability: Except for the limited remedy stated above, and except to the extent prohibited by law, 3M will not be liable for any loss or damage arising from or related to the 3M product, whether direct, indirect, special, incidental, or consequential (including, but not limited to, lost profits or business opportunity), regardless of the legal or equitable theory asserted, including, but not limited to, warranty, contract, negligence, or strict liability.3M and Liqui-Cel are trademarks of 3M Company. All other trademarks are the property of their respective owners. © 2021 3M Company. All rights reserved.3M Company3M Separation and Purification Sciences Division13840 South Lakes Drive Charlotte, North Carolina 28273 USAPhone: +1 980 859 54003M Deutschland GmbH3M Separation and PurificationSciences DivisionÖhder Straße 2842289 Wuppertal GermanyPhone: +49 202 6099 - 0LC-1157Rev. 04/2021/Liqui-Cel。

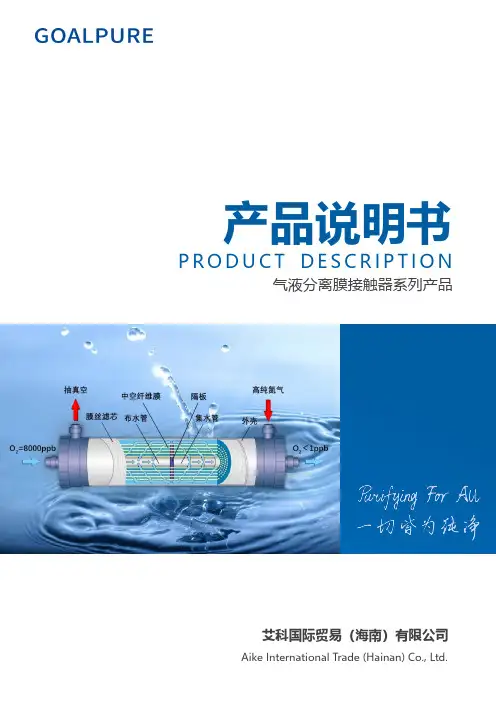

艾科国际贸易（海南）有限公司P R O D U C T D E S C R I P T I O N产品说明书气液分离膜接触器系列产品公司简介GOALPURE是高频科技设立的产品独立子品牌，专注于超纯水与循环再生解决方案中的关键工艺产品及化学药剂的研发、推广和应用，以高频科技全资子公司艾科国际贸易（海南）有限公司为主体进行市场推广和行业应用。
我们立足自身在半导体高端制造行业超纯水领域的工艺经验和技术能力，分别与全球知名卷式膜分离制造商、国内反渗透膜龙头企业，中国离子交换树脂行业副理事长单位、国内吸附分离材料的龙头企业，以及中国膜接触器技术的“黄埔军校”、中国中空纤维膜接触器技术起源的专业化企业携手同行，聚焦于半导体超纯水工艺中反渗透、离子交换、膜脱气三大关键技术，联合研发并定向生产GOALPURE系列反渗透膜元件、树脂系列产品和气液分离膜接触器，更加精准且持续满足半导体超纯水系统中高端工艺和技术演进的要求。
此外，我们与国家科学技术进步奖获得单位、多项国家/行业标准制定单位、自然资源部直属科研机构携手，专注于半导体水处理化学药剂使用的特殊行业属性，联合研发并定制半导体制程过程中必不可缺的水处理化学药剂及相关解决方案，不断应对半导体生产高速增长、特别是高阶制程带来的多样化、高挑战的应用需求。
高频科技（高频美特利环境科技（北京）有限公司）成立于1999年，是国家高新技术企业和中关村高新技术企业。
公司专注于芯片、显示等半导体高端制造业二十多年，拥有资深的专业技术团队，立足超纯工艺能力，不断融汇国内外先进的水处理技术，积累了丰富的行业经验，长期服务于中芯国际、德州仪器、康宁、有研、燕东、格科、积塔、通威等国内半导体领域的顶级客户，同时也为饮料、医药等轻工行业提供专业水服务，获得荣获不同行业客户的高度认可。
在快速变化和发展的新时代背景下，我们秉承专业敬业，正直担当，持续精进，成就彼此的企业价值观，稳稳扎根，不惧困难，探索前行，致力于持续优化并赋能行业领先的超纯水与循环再生解决方案，为客户创造洁净、可持续的水环境。
Liqui-Cel脱气膜及常规使用问题解答Liqui-Cel® Extra-Flow产品对于向水或表面张力和水类似的液体中添加气体或对其脱气而言，是很理想的。
Liqui-Cel Extra-flow 接触器有多种尺寸，可以处理不同的 流量。
您只需根据您的流量需求简单选择产品尺寸即可。
接触器平行地加入，以便处理大于其在表格中列出的工艺流量。
目前为止，我们拥有最多可脱气7400 gpm (1696 m3/hr)的单系统。
我们的 SuperPhobic® 膜脱气器对于喷墨墨水、电镀溶液、显影剂和其它表面张力在20-40 dynes/cm间的溶液的脱气和去气泡，是很理想的。
我们的 MicroModules® 和 MiniModules® 是小型除泡器和脱气器，对于实验室规模流量高达3000 ml/min的成行除泡是很理想的。
请点击下面的链接，查看我们产品的完整数据表。
如果您在为您的脱气应用确定真空泵尺寸时需要帮助，请联系我们，获取更多的帮助。
除泡产品ߋ列流量 (一支膜件)MicroModule® 0.5 x 15-30 毫升/分钟MicroModule® 0.75 x 115-100 毫升/分钟小型膜元件1 x 5.5高达 500 ml/min小型膜元件1.7 x 5.5高达 2500 ml/min小型膜元件1.7 x 8.75高达 3000 ml/min气体运移 (O2、CO2、N2、VOC 去除和O2、CO2、N2、H吸收)产品ߋ列流量 (一支膜件)Liqui-Cel® 外流式2.5 x 80.1-0.7 立方米/小时Liqui-Cel® 外流式4 x 130.5-3.4 立方米/小时Liqui-Cel® 外流式4 x 28 1.1-6.8 立方米/小时Liqui-Cel® 外流式6 x 28 1.1-11.4 立方米/小时Liqui-Cel® 外流式大流量 8 x 20 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® 8x20 不锈钢 5 - 50 gpm ( 1.1 - 11.4 m3/hr)Liqui-Cel® High Pressure 8 x 4025 - 125 gpm ( 5.7 - 28.4 m3/hr)Liqui-Cel® High Pressure 8 x 8050 - 150 gpm ( 11.4 - 34.1 m3/hr)Liqui-Cel® 外流式大流量10 x 2810-57立方米/小时Liqui-Cel® 工业级10 x 2810-48立方米/小时Liqui-Cel® 工业级14 x 2816-90.8立方米/小时Liqui-Cel® 工业级14 x 4016 – 125 立方米/小时低表面张力流体脱气 (墨水、显影剂、感光乳剂和油料))产品ߋ列流量 (一支膜件)SuperPhobic MicroModule® 0.5 x 15 - 30毫升/分钟SuperPhobic® 1 x 315-60毫升/分钟SuperPhobic® 2 x 6100-1,000毫升/分钟SuperPhobic® 2.5 x 80.1- 0.7 立方米/小时SuperPhobic® 4 x 130.7- 3.4 立方米/小时SuperPhobic® 4 x 281.1 - 6.8 立方米/小时技术服务产品ߋ列技术服务此文档涵盖了广泛的支持选项真空泵(配用于大型膜管)产品ߋ列 5.3 标准平方英尺/每分钟 （9 m 3/hr ）到242标准平方英尺/每分钟（420 m 3/hr ）50Hz 5.9 标准平方英尺/每分钟 （10 m 3/hr ）到307 标准平方英尺/每分钟（520 m 3/hr ）50Hz4x28、10x28等数字是什么意思？这些数字代表Liqui-Cel膜接触器外壳内芯子的大致尺寸。

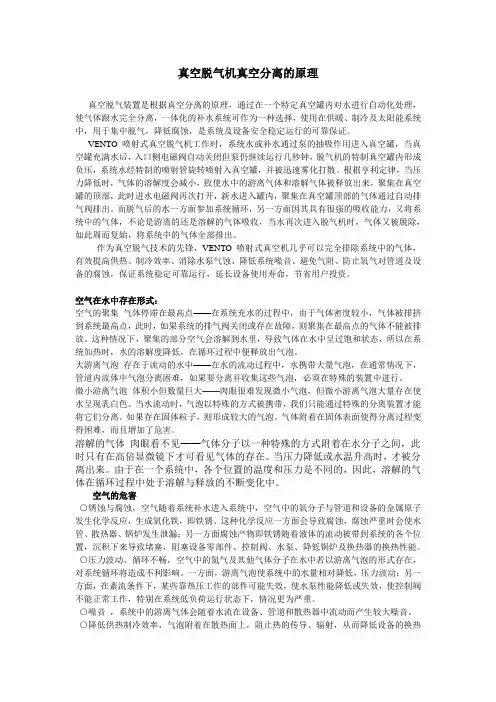

真空脱气机真空分离的原理真空脱气装置是根据真空分离的原理，通过在一个特定真空罐内对水进行自动化处理，使气体跟水完全分离，一体化的补水系统可作为一种选择，使用在供暖、制冷及太阳能系统中，用于集中脱气，降低腐蚀，是系统及设备安全稳定运行的可靠保证。
VENTO喷射式真空脱气机工作时，系统水或补水通过泵的抽吸作用进入真空罐，当真空罐充满水后，入口侧电磁阀自动关闭但泵仍继续运行几秒钟，脱气机的特制真空罐内形成负压，系统水经特制的喷射管旋转喷射入真空罐，并被迅速雾化打散。
根据亨利定律，当压力降低时，气体的溶解度会减小，致使水中的游离气体和溶解气体被释放出来，聚集在真空罐的顶部，此时进水电磁阀再次打开，新水进入罐内，聚集在真空罐顶部的气体通过自动排气阀排出。
而脱气后的水一方面参加系统循环，另一方面因其具有很强的吸收能力，又将系统中的气体，不论是游离的还是溶解的气体吸收，当水再次进入脱气机时，气体又被脱除，如此周而复始，将系统中的气体全部排出。
作为真空脱气技术的先锋，VENTO喷射式真空机几乎可以完全排除系统中的气体，有效提高供热、制冷效率、消除水泵气蚀、降低系统噪音、避免气阻、防止氧气对管道及设备的腐蚀，保证系统稳定可靠运行，延长设备使用寿命，节省用户投资。
空气在水中存在形式：空气的聚集气体停滞在最高点——在系统充水的过程中，由于气体密度较小，气体被排挤到系统最高点，此时，如果系统的排气阀关闭或存在故障，则聚集在最高点的气体不能被排放。
这种情况下，聚集的部分空气会溶解到水里，导致气体在水中呈过饱和状态，所以在系统加热时，水的溶解度降低，在循环过程中便释放出气泡。
大游离气泡存在于流动的水中——在水的流动过程中，水携带大量气泡，在通常情况下，管道内流体中气泡分离困难，如果要分离并收集这些气泡，必须在特殊的装置中进行。
微小游离气泡体积小但数量巨大——肉眼很难发现微小气泡，但微小游离气泡大量存在使水呈现乳白色。
当水流动时，气泡以特殊的方式被携带，我们只能通过特殊的分离装置才能将它们分离。
* 这就驱使从液体中的气体从液体移向气体。
液/气接触面在孔隙位置脱气膜元件具有脱气效率高、使用寿命长(正常使用寿命5年以上)的特点，主要是通过以下二方面来达到：n 采用增强型中空纤维膜孔隙率达到50%以上，分布均匀，脱气效率高，强度高;n 专利的布水结构，布水均匀使水放射形的流经中空纤维膜以增大接触面积，提高了气体透过膜的几率。
3、根据不同的脱气要求，可以采用不同的设计模式，常用的有三种模式(见图3)：二、加气吹脱操作模式加气吹脱模式是待脱气的液体在中空纤维膜的外侧流动，在中空纤维膜的内侧通压缩气体(通常为压缩空气)进行吹扫。
气体吹扫的目的是为了将膜内侧的待脱除气体分压降低至几乎为零。
气相和液相总是要趋向动态的溶解平衡点，由于分压不同，液相中的气体就不断由液相向膜内侧的气相移动，并由吹扫气体带走。
这就降低了液相中的溶解气体浓度。
从而达到脱除气体的目的。
注：加气吹脱操作模式常见的应用是在二级反渗透系统之间脱除CO2，或者在进EDI系统前脱除CO2，通过多级串联，可以把CO2浓度降低至1ppm。
是最经济有效的方法。
1、加气体侧的基本配置和操作：当使用压缩气体作为吹扫气体时仪表基本配置(参见图4)。
2、脱除二氧化碳时可以采用压缩气体或无油的压缩空气，基本操作步骤：1) 通过调整压力调节阀门(PCV201)，把进气压力设置压力在0.7 kg/cm2以下。
2) 通过调整针形阀门(V-212)，观察流量计至设计的空气流量。
3) 通空气到每根脱气膜组件。
4) 出气气体排放到一个开阔地带以避免在密闭空间内氧气耗尽.。
5) 如果采用压缩空气，必须是无油压缩空气的。
6) 如果在高纯度要求的情况下，在压力调节阀门之前须采用0.2微米空气过滤器;一般工业应用采用1.0微米过滤器即可。
如果在脱除二氧化碳时没有压缩气体或无油压缩空气，可以使用鼓风机进行空气扫除。
鼓风机的选择可以根据脱气膜需要的风量以及气相侧的压降来确定。
吹风机的出风温度不能升高(>30℃)过高的空气温度会影响中空纤维膜的使用寿命。
