主体结构实体检测方案80723

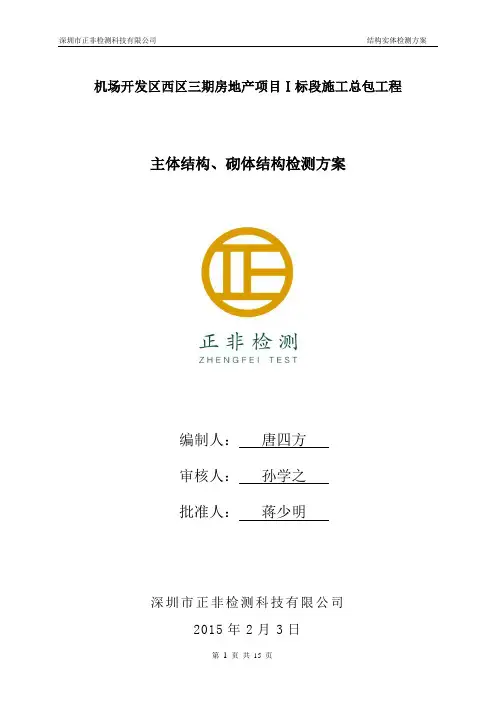

主体结构、砌体结构检测方案

编制人： ***

审核人： ***

批准人： ***

深圳市正非检测科技有限公司2015年2月3日

目录

一、工程概况：...................................................... 错误!未定义书签。

二、编制依据：...................................................... 错误!未定义书签。

三、检测方法及设备：................................................ 错误!未定义书签。

1、钢筋保护层厚度检测........................................... 错误!未定义书签。

2、楼板厚度检测................................................. 错误!未定义书签。

3、砼强度检测.................................................. 错误!未定义书签。

4、墙体拉结筋承载力检测：....................................... 错误!未定义书签。

四、检测频率及要求：................................................ 错误!未定义书签。

1、钢筋保护层厚度：............................................. 错误!未定义书签。

2、楼板厚度：................................................... 错误!未定义书签。

3、砼强度：..................................................... 错误!未定义书签。

4、墙体拉结筋承载力检测：....................................... 错误!未定义书签。

五、检测数量：..................................................... 错误!未定义书签。

六、质量保证体系及措施.............................................. 错误!未定义书签。

1、检测工作质量控制流程图...................................... 错误!未定义书签。

2、现场检测工作程序............................................ 错误!未定义书签。

七、现场作业安全措施................................................ 错误!未定义书签。附表1：结构实体检测人员安排表...................................... 错误!未定义书签。

一、工程概况：

受委托，对该工程的塔楼结构进行钢筋保护层厚度、楼板厚度及砼强度（回弹法）检测。

二、编制依据：

本工程检测方案的编制，依据委托方提供的设计图纸及相关规范：

1、《混凝土结构工程施工质量验收规范》GB50204－2002(2011年版)

2、《建筑结构检测技术标准》GB/T 50344-2004

3、《混凝土中钢筋检测技术规程》JGJ/T152-2008

4、《回弹法检测混凝土强度规程》JGJ/T23-2011

5、《钻芯法检测混凝土强度技术规程》CECS03：2007

6、《普通混凝土力学性能》GB/T50081-2002

7、《广东省混凝土结构实体检验技术导则（试行）》

8、开发区西区三期房地产项目（2012-02T-0003地块）结施图

三、检测方法及设备：

1、钢筋保护层厚度检测

检测方法：非破损方法（电磁感应法）

检测设备：钢筋位置探测仪

检测原理：根据电磁场理论，线圈是严格磁偶极子，当信号源供给交变电流时，它向外界辐射出电磁场；钢筋是一个电偶极子，它接收外界电场，从而产生大小沿钢筋分布的感应电流。钢筋的感应电流重新向外界辐射出电磁场（即二次场），使原激励线圈产生感生电动势，从而使线圈的输出电压产生变化，钢筋位置测定仪正是根据这一变化的来确定钢筋所在的位置及其保护层厚度。而且在钢筋的正上方时，线圈的输出电压受钢筋所产生的二次磁场的应响最大。

2、楼板厚度检测

检测方法：非破损方法（电磁感应法）

检测设备：楼板厚度测定仪

检测原理：楼板测厚仪主要由信号发射、接收、信号处理和信号现显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射探头到接受探头的距离，该距离即为测试板的厚度，并完成厚度值得显示、存储和传输。测试方法：

发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离。移动接收探头，当仪器显示为最小值时，即为楼板的厚度。

3、砼强度检测

回弹法（适用于标号为C50及以下的砼强度检测）

检测方法：回弹法

检测设备：ZC3-A型回弹仪

检测原理:机械回弹仪简单易用，仪器用弹簧对重锤加力，当弹簧释放时，冲击杆以恒定的能量撞击测试表面。当重锤受冲击弹回时，滑块回弹至最高处，同时通过标尺测出重锤被反弹回来的距离。以回弹值（反弹距离与弹簧初始长度之比）作为与强度相关的指标，来推定混凝土强度。

钻芯法（适用于标号为C50及以上的砼强度检测）

检测方法：钻芯法

检测设备：钻芯机、砼切割磨平机、万能压力试验机

检测原理：钻芯法是利用钻机和人造金刚石空心薄壁钻头，从结构混凝土中钻去芯样，以检测混凝土强度和内部缺陷的方法，是一种直观、可靠和准确的方法，但对结构造成一定的损伤。
