史上最全安防监控摄像头(半球、枪机、飞碟、无线摄像头)技术知识详讲(超级精品)

安防监控摄像头参数详细介绍核心提示：一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的...一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。

安防镜头知识讲解1. 安防镜头基础知识分辨率：分辨率是指摄像头能够捕捉到的图像细节的程度。

通常用水平线数(Hp)或垂直线数(Vp)来表示，例如1280xK等。

分辨率越高，图像越清晰，但同时也会增加视频文件的大小。

帧率：帧率是指摄像头每秒钟拍摄的图像帧数。

常见的帧率有30fps、60fps等。

画面越流畅，但同时也会增加视频文件的大小。

视场角：视场角是指摄像头在水平方向和垂直方向上可以观察到的范围。

常用的视场角有90度、120度、150度等。

视场角越大，摄像头覆盖的区域越广，但同时视野边缘的图像质量可能会降低。

传感器类型：传感器是摄像头的核心部件，负责将光线转换为电信号。

常见的传感器类型有CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)。

CCD传感器具有较高的图像质量，但功耗较高；CMOS 传感器功耗较低，但图像质量相对较差。

焦距：焦距是指摄像头镜头到成像平面的距离。

镜头对物体的放大倍数越大，但同时景深较浅；焦距越短，镜头对物体的放大倍数较小，景深较深。

根据实际需求选择合适的焦距。

光圈：光圈是指摄像头镜头的光圈大小。

进光量越多，适用于低光环境；光圈越小，进光量越少，适用于亮光环境。

根据实际需求选择合适的光圈大小。

白平衡：白平衡是指摄像头自动调整图像中的颜色温度，使其呈现真实的自然色温。

常见的白平衡模式有自动、日光、阴天、白炽灯等。

根据实际环境选择合适的白平衡模式。

红外夜视功能：部分安防镜头具备红外夜视功能，可以在低照度环境下实现彩色或黑白图像的拍摄。

红外夜视功能的原理是通过发射红外光线并接收反射光线来实现图像拍摄。

1.1 安防镜头的定义与分类安防镜头是安全监控系统中的重要组成部分，用于捕捉、传输和记录图像信息。

其主要功能是将光学图像转换为电子信号，以便在监控系统中进行显示、存储和传输。

根据使用场景、性能特点和结构的不同，安防镜头可分为多种类型。

安防镜头是安全监控设备中的核心部件，其质量直接影响监控系统的性能。

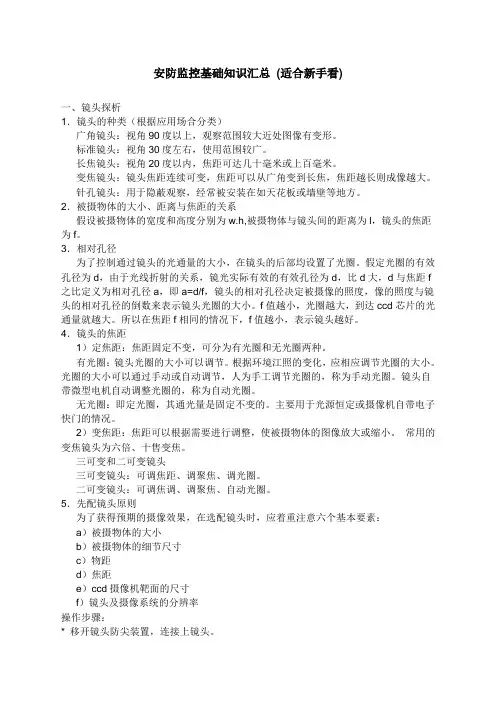

安防监控基础知识汇总(适合新手看)一、镜头探析1．镜头的种类（根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形。

标准镜头：视角30度左右，使用范围较广。

长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2．被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h,被摄物体与镜头间的距离为l，镜头的焦距为f。

3．相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。

f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f相同的情况下，f值越小，表示镜头越好。

4．镜头的焦距1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。

根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。

镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。

主要用于光源恒定或摄像机自带电子快门的情况。

2）变焦距：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。

常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头三可变镜头：可调焦距、调聚焦、调光圈。

二可变镜头：可调焦调、调聚焦、自动光圈。

5．先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素：a）被摄物体的大小b）被摄物体的细节尺寸c）物距d）焦距e）ccd摄像机靶面的尺寸f）镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。

* 如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。

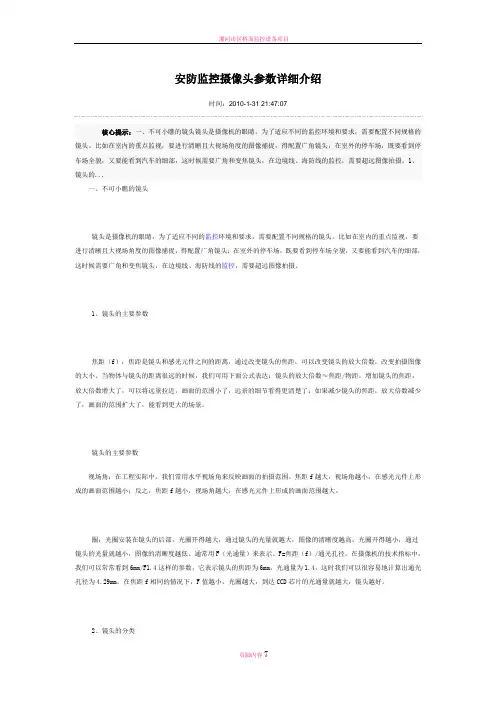

监控摄像头全参数详细介绍大全监控摄像头参数详细介绍大全一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。

和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。

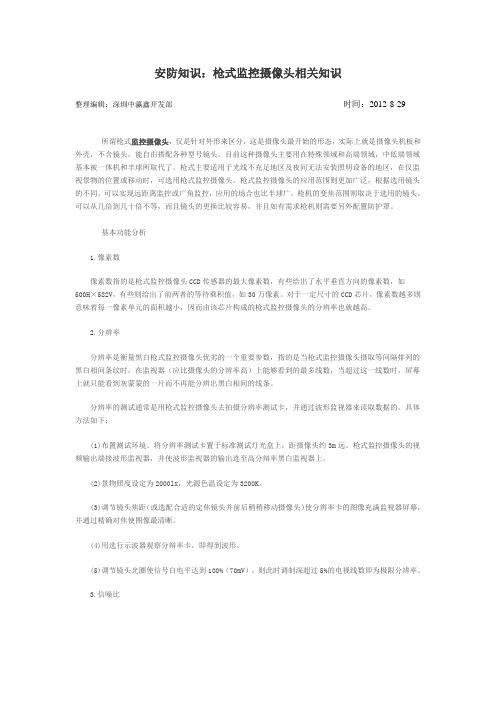

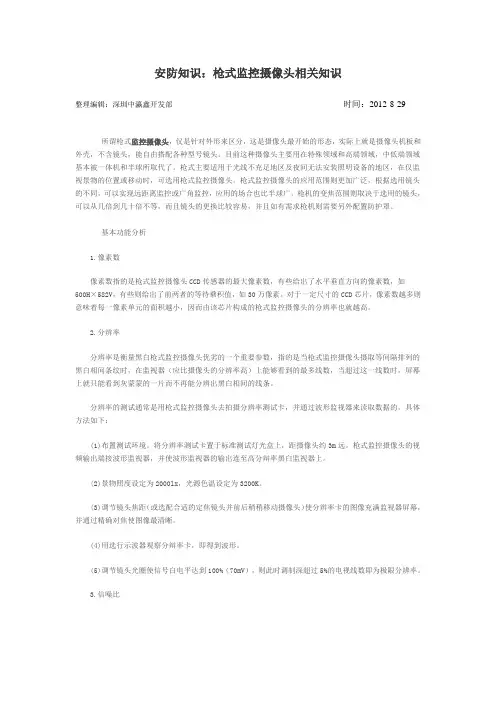

安防知识：枪式监控摄像头相关知识整理编辑：深圳中瀛鑫开发部时间：2012-8-29所谓枪式监控摄像头，仅是针对外形来区分，这是摄像头最开始的形态，实际上就是摄像头机板和外壳，不含镜头，能自由搭配各种型号镜头。

目前这种摄像头主要用在特殊领域和高端领域，中低端领域基本被一体机和半球所取代了。

枪式主要适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用枪式监控摄像头。

枪式监控摄像头的应用范围则更加广泛，根据选用镜头的不同，可以实现远距离监控或广角监控，应用的场合也比半球广，枪机的变焦范围则取决于选用的镜头，可以从几倍到几十倍不等，而且镜头的更换比较容易，并且如有需求枪机则需要另外配置防护罩。

基本功能分析1.像素数像素数指的是枪式监控摄像头CCD传感器的最大像素数，有些给出了水平垂直方向的像素数，如500H×582V，有些则给出了前两者的等待乘积值，如30万像素。

对于一定尺寸的CCD芯片，像素数越多则意味着每一像素单元的面积越小，因而由该芯片构成的枪式监控摄像头的分辨率也就越高。

2.分辨率分辨率是衡量黑白枪式监控摄像头优劣的一个重要参数，指的是当枪式监控摄像头摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像头的分辨率高）上能够看到的最多线数，当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不再能分辨出黑白相间的线条。

分辨率的测试通常是用枪式监控摄像头去拍摄分辨率测试卡，并通过波形监视器来读取数据的。

具体方法如下：(1)布置测试环境。

将分辨率测试卡置于标准测试灯光盒上，距摄像头约3m远。

枪式监控摄像头的视频输出端接波形监视器，并使波形监视器的输出连至高分辩率黑白监视器上。

(2)景物照度设定为2000lx，光源色温设定为3200K。

(3)调节镜头焦距（或选配合适的定焦镜头并前后稍稍移动摄像头）使分辨率卡的图像充满监视器屏幕，并通过精确对焦使图像最清晰。

(4)用选行示波器观察分辩率卡，即得到波形。

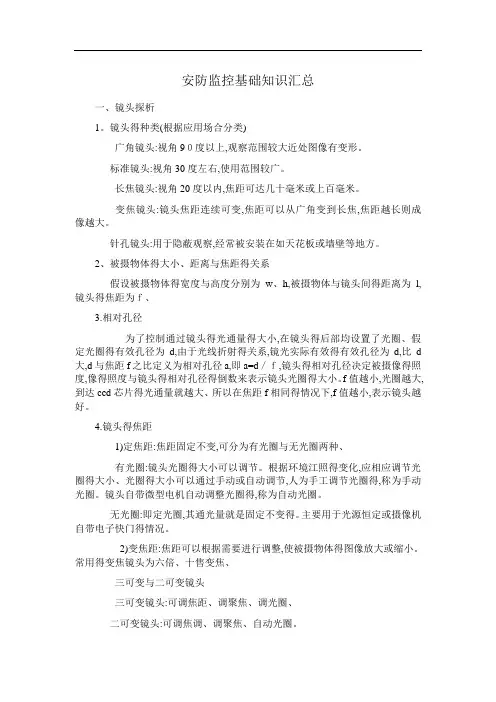

安防监控基础知识汇总(适合新手看)一、镜头探析1．镜头的种类（根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形。

标准镜头：视角30度左右，使用范围较广。

长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2．被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h,被摄物体与镜头间的距离为l，镜头的焦距为f。

3．相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f 之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。

f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f相同的情况下，f值越小，表示镜头越好。

4．镜头的焦距1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。

根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。

镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。

主要用于光源恒定或摄像机自带电子快门的情况。

2）变焦距：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。

常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头三可变镜头：可调焦距、调聚焦、调光圈。

二可变镜头：可调焦调、调聚焦、自动光圈。

5．先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素：a）被摄物体的大小b）被摄物体的细节尺寸c）物距d）焦距e）ccd摄像机靶面的尺寸f）镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。

* 如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。

安防镜头知识讲解目录1. 内容简述 (2)1.1 安防摄像头的重要性 (2)1.2 镜头技术在现代安防系统中的作用 (3)2. 镜头类型与选择 (4)2.1 标准定焦镜头 (6)2.2 广角镜头 (7)2.3 长焦镜头 (8)2.4 变焦镜头的优缺点 (9)2.5 选择镜头时应考虑的因素 (11)3. 技术规格与参数 (13)4. 实用性与安全特性 (14)4.1 防抖功能 (15)4.2 防护级别与环境耐受性 (16)4.3 温度工作范围 (17)4.4 低光性能 (19)4.5 兼容性与协议支持 (20)5. 安装与维护 (21)5.1 选择合适的安装位置 (22)5.2 镜头的固定与调试 (24)5.3 日常维护保养 (25)5.4 镜头常见故障诊断与解决 (26)6. 案例分析与实际应用 (27)6.1 零售业应用实例 (28)6.2 工业场所监控方案解析 (29)6.3 公共交通监控系统的镜头配置 (31)7. 未来发展趋势 (31)7.1 AI与机器学习在镜头技术中的应用 (33)7.2 自动化与智能监控的未来走向 (34)7.3 新型镜头材料与设计的探索 (36)1. 内容简述本文将对安防镜头展开详细讲解，涵盖其基本原理、分类、选型要点以及常见问题解决方法等方面。

初学者可以通过本文了解安防镜头的基本知识，进而科学选购和使用安防摄像头；而有经验的用户则可以通过本文更新自身对安防镜头的了解，更好地理解其工作原理和应用场景，从而使其更好地服务于安全防范需求。

1.1 安防摄像头的重要性随着数字化时代的到来，安全已成为人们生活中愈发关注的焦点。

安防摄像头，作为安全防范体系的重要组成部分，扮演着不可或缺的角色。

它们不仅是智慧城市建设的关键一环，更在公共安全、家庭防护、商业防盗等领域发挥着守护者的作用。

从公共安全角度来看，安防摄像头在打击和预防犯罪方面，提供了实时监控及犯罪取证的强大支持。

通过遍布街道、重要设施及公共场所的摄像头，警方可以实时监控并及时响应各类突发事件，为犯罪行为的预测、追踪乃至现场侦破提供了有力支持。

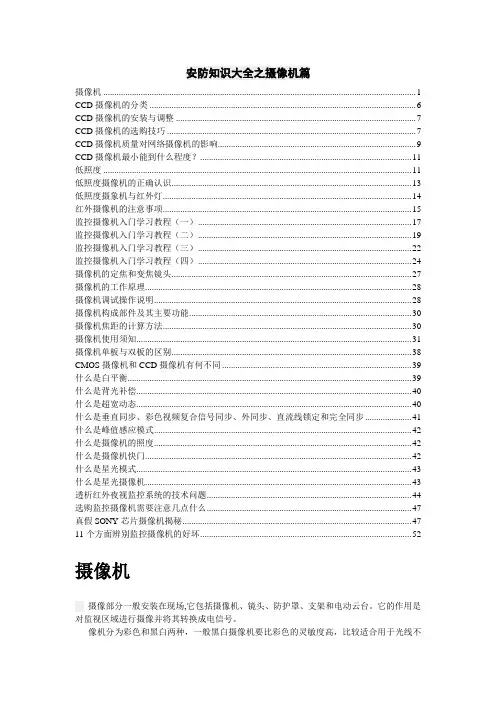

安防知识大全之摄像机篇摄像机 (1)CCD摄像机的分类 (6)CCD摄像机的安装与调整 (7)CCD摄像机的选购技巧 (7)CCD摄像机质量对网络摄像机的影响 (9)CCD摄像机最小能到什么程度？ (11)低照度 (11)低照度摄像机的正确认识 (13)低照度摄象机与红外灯 (14)红外摄像机的注意事项 (15)监控摄像机入门学习教程（一） (17)监控摄像机入门学习教程（二） (19)监控摄像机入门学习教程（三） (22)监控摄像机入门学习教程（四） (24)摄像机的定焦和变焦镜头 (27)摄像机的工作原理 (28)摄像机调试操作说明 (28)摄像机构成部件及其主要功能 (30)摄像机焦距的计算方法 (30)摄像机使用须知 (31)摄像机单板与双板的区别 (38)CMOS摄像机和CCD摄像机有何不同 (39)什么是白平衡 (39)什么是背光补偿 (40)什么是超宽动态 (40)什么是垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步 (41)什么是峰值感应模式 (42)什么是摄像机的照度 (42)什么是摄像机快门 (42)什么是星光模式 (43)什么是星光摄像机 (43)透析红外夜视监控系统的技术问题 (44)选购监控摄像机需要注意几点什么 (47)真假SONY芯片摄像机揭秘 (47)11个方面辨别监控摄像机的好坏 (52)摄像机摄像部分一般安装在现场,它包括摄像机、镜头、防护罩、支架和电动云台。

它的作用是对监视区域进行摄像并将其转换成电信号。

像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服和景物的颜色，则采用彩色的比较好。

摄像机的规格可分为1/3〃、1/2〃和2/3〃等，安装方式有固定和带云台二种。

在闭路监控系统中，摄像机又称摄像头或CCD（Charge Coupled Device）即电荷耦合器件。
