实验五SDH实验（以太网业务配置实验）实验五SDH实验（以太网业务配置实验）一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置；（2）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。
三、实验内容1.以太网业务配置四、实验原理与步骤（1）以太网的工作原理以太网采用带冲突检测的载波帧听多路访问（CSMA/CD）机制。
以太网中节点都可以看到在网络中发送的所有信息，因此，我们说以太网是一种广播网络。
以太网的工作过程如下：当以太网中的一台主机要传输数据时，它将按如下步骤进行：1、监听信道上收否有信号在传输。
如果有的话，表明信道处于忙状态，就继续监听，直到信道空闲为止。
2、若没有监听到任何信号，就传输数据3、传输的时候继续监听，如发现冲突则执行退避算法，随机等待一段时间后，重新执行步骤1（当冲突发生时，涉及冲突的计算机会发送会返回到监听信道状态。
注意：每台计算机一次只允许发送一个包，一个拥塞序列，以警告所有的节点）4、若未发现冲突则发送成功，所有计算机在试图再一次发送数据之前，必须在最近一次发送后等待9.6微秒（以10Mbps运行）。
（2）以太网业务配置实验ZXONM E300网管、ZXMP S325网元设备和ZXMP S200网元设备共同组成了光传输平台。
实验室采用了“3+2”模式，拓扑结构如图7-1所示，即在5个网元节点中，3个网元采用ZXMP S325网元设备，2个网元采用ZXMP S200网元设备。
图7-1光传输平台拓扑结构图实验说明：以太网业务从NET05的FE1端口进入，经过NET01、NET02，从NET04的FE1端口全部全部下业务，带宽为10M。
图7-2 以太网业务流向以太网业务配置。
（1）业务配置左边OL1[5-1-4] 与右边的TFE[5-1-7]连接，12（1）与12（1）相连，点击[确认]，全部配置好后点击[增量下发]，[关闭]采用同样的方法将TFE[5-1-7]与右边的OL1[5-1-4] 连接。
SDH实验报告一．实验目的。
1.通过本实验了解2M业务在点对点组网方式时候的配置。
2.通过本实验,让学生了解SDH光传输设备的光口,电口各种最常见的参数,对SDH的指标有各大体的了解.3.通过对SDH命令行的讲解，结合SDH设备进行命令行演示,让学生了解EBRIIDE软件的使用方法。
二．实验仪器。
1、SDH设备： 3 套2、光功率计：若干3、测试尾纤：若干4.. OPTIX 155/622H(METRO1000)设备2套。
5.OPTIX 155/622(METRO2050)设备1套。
三．实验内容。
1.SDH设备硬件总体介绍系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。
根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。
2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
3、本实验平台提供三种传输设备，OPTIX 155/622、OPTIX155/622H 和OPTIX2500+，OPTIX 155/622传输速率为155M 和622M 、OPTIX155/622H 传输速率为155M, OPTIX2500+传输速率为为155M 和。
单板类型OptiX 155/622H 系统以交叉单元为核心，由SDH 接口单元、PDH/以太网接口单元、交叉单元、时钟单元、主控单元、公务单元组成。
OptiX 155/622H 系统结构如图1-1所示，各个单元所包括的单板及功能如表2-3所示。
图1-1 OptiX 155/622H 系统结构表2-3单板所属单元及相应的功能STM-1/STM-4E1STM-1/STM-4Ethernet 、E1STM-1/STM-4Ethernet 、E1STM-1/STM-4E1、E1、E1E1E1STM-1/STM-4Ethernet 、E1、E1单板槽位OptiX 155/622H 设备除了IU4板位可以插SCB 板，还有四个板位（IU1、IU2、IU3和IU4）可供插入各种业务接口板。
e-Bridge通信实验指导书(传输部分)附录一：SDH设备硬件总体介绍1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。
根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。
2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
3、本实验平台提供传输设备为OPTIX2500+，OPTIX 155/622一、OPTIX 2500+设备介绍OptiX 2500+设备是华为技术有限公司根据城域传输网的现状和未来发展趋势而推出的多业务传送平台（MSTP）设备。
该设备将SDH/ATM/以太网/DWDM 技术融为一体；从而不但具有SDH设备灵活的组网和业务调度能力（MADM），而且通过对数据业务的二层处理，实现对ATM/以太网业务的接入、处理、传送和调度，在单台MSTP设备上实现话音、数据等多种业务的传输和处理。
此外OptiX 2500+设备采用统一的用户带宽管理平台，可以实现对用户接入和传输带宽的有效管理；对ATM业务可以通过VP Ring技术实现带宽动态分配；对以太网业务可以通过VLAN控制和二层交换技术，实现整个传输带宽的共享。
OptiX 2500+设备还可以通OptiX 2500+设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为OptiX 2500+网元可配置为多分插复用器（MADM）、分插复用器（ADM）、终端复用器（TM）和再生中继器（REG）。
OPTIX2500+设备实物图一如下：图一OptiX 2500+设备机械结构如图二所示:图二OptiX 2500+子架尺寸为649mm（高）×530mm （宽）×262.5mm（深），分为三个部分。
. 现代通信实验指导书WORD专业..WORD专业. 目录实习单元1 SDH设备硬件总体介绍 (1)1.1实验目的 (1)1.2 实验器材 (1)1.3实验容说明 (1)1.4实验步骤 (1)实习单元2 SDH设备管理软件演示介绍 (12)2.1实验目的 (12)2.2实验器材 (12)2.3实验容说明 (12)2.4实验步骤 (12)实习单元3 SDH光电接口参数测试实验 (26)3.1实验目的 (26)3.2实验器材 (26)3.3实验容说明 (26)3.4实验步骤 (26)实习单元4 SDH网元、纤缆创建 (28)4.1实验目的 (28)4.2实验器材 (28)4.3实验容说明 (28)4.4实验步骤 (28)实习单元5 SDH光传输点对点ET1业务 (43)5.1实验目的 (43)5.2实验器材 (43)5.3实验容说明 (43)5.4实验步骤 (43)5.5实验验证 (48)实习单元6 SDH光传输点对点2M业务 (50)6.1实验目的 (50).6.2实验器材 (50)6.3实验容说明 (50)6.4实验步骤 (50)6.5实验验证 (54)实习单元7 SDH光传输链型ET1业务 (55)7.1实验目的 (55)7.2实验器材 (55)7.3实验容说明 (55)7.4实验步骤 (55)7.5实验验证 (61)实习单元8 SDH光传输链型2M业务 (63)8.1实验目的 (63)8.2实验器材 (63)8.3实验容说明 (63)8.4实验步骤 (63)8.5实验验证 (69)实习单元9 SDH光传输环型ET1业务（单向通道保护环） (70)9.1实验目的 (70)9.2实验器材 (70)9.3实验容说明 (70)9.4实验步骤 (71)9.5实验验证 (77)实习单元10 SDH光传输环型2M业务（单向通道保护环） (79)10.1实验目的 (79)10.2实验器材 (79)10.3实验容说明 (79)10.4实验步骤 (79)10.5实验验证 (85)实习单元11 SDH光传输环型ET1实验（双向复用段保护环） (87)11.1实验目的 (87)WORD专业..11.2实验器材 (87)11.3实验容说明 (87)11.4实验步骤 (87)11.5实验验证 (94)WORD专业..实习单元1 SDH设备硬件总体介绍1.1实验目的通过对SDH光传输设备实物的讲解，让学生对OPTIX OSN 2000、Metro 1000设备的具体硬件结构有个整体的了解和学习。

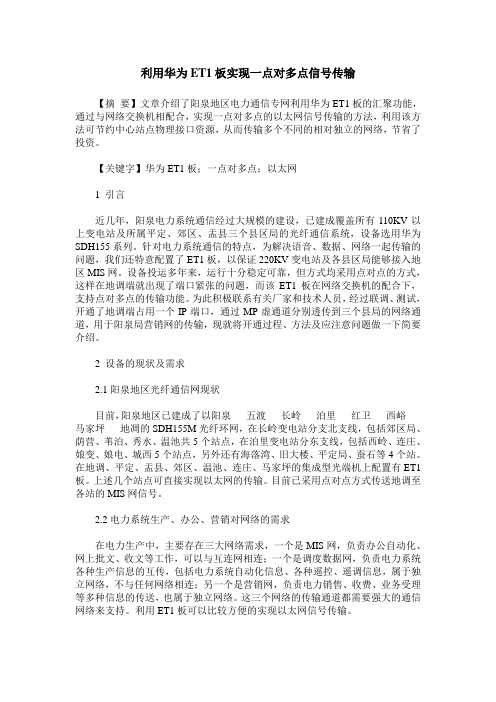

利用华为ET1板实现一点对多点信号传输【摘要】文章介绍了阳泉地区电力通信专网利用华为ET1板的汇聚功能，通过与网络交换机相配合，实现一点对多点的以太网信号传输的方法，利用该方法可节约中心站点物理接口资源，从而传输多个不同的相对独立的网络，节省了投资。
【关键字】华为ET1板；一点对多点；以太网1 引言近几年，阳泉电力系统通信经过大规模的建设，已建成覆盖所有110KV以上变电站及所属平定、郊区、盂县三个县区局的光纤通信系统，设备选用华为SDH155系列。
针对电力系统通信的特点，为解决语音、数据、网络一起传输的问题，我们还特意配置了ET1板，以保证220KV变电站及各县区局能够接入地区MIS网。
设备投运多年来，运行十分稳定可靠，但方式均采用点对点的方式，这样在地调端就出现了端口紧张的问题，而该ET1板在网络交换机的配合下，支持点对多点的传输功能。
为此积极联系有关厂家和技术人员，经过联调、测试，开通了地调端占用一个IP端口，通过MP虚通道分别透传到三个县局的网络通道，用于阳泉局营销网的传输，现就将开通过程、方法及应注意问题做一下简要介绍。
2 设备的现状及需求2.1阳泉地区光纤通信网现状目前，阳泉地区已建成了以阳泉___五渡___长岭___泊里___红卫___西峪___马家坪___地凋的SDH155M光纤环网，在长岭变电站分支北支线，包括郊区局、荫营、苇泊、秀水、温池共5个站点，在泊里变电站分东支线，包括西岭、连庄、娘变、娘电、城西5个站点，另外还有海落湾、旧大楼、平定局、蚕石等4个站。
在地调、平定、盂县、郊区、温池、连庄、马家坪的集成型光端机上配置有ET1板。
上述几个站点可直接实现以太网的传输。
目前已采用点对点方式传送地调至各站的MIS网信号。
2.2电力系统生产、办公、营销对网络的需求在电力生产中，主要存在三大网络需求，一个是MIS网，负责办公自动化、网上批文、收文等工作，可以与互连网相连；一个是调度数据网，负责电力系统各种生产信息的互传，包括电力系统自动化信息、各种遥控、遥调信息，属于独立网络，不与任何网络相连；另一个是营销网，负责电力销售、收费、业务受理等多种信息的传送，也属于独立网络。
编号：21通信网络综合实训实训 (论文)说明书题目：通信网络综合实训院（系）：信息工程系专业：通信工程学生姓名：学号：指导教师：丘学勇刘涛江明珠周斌2012 年7 月3 日摘要同步数字系列（SDH）技术自80年代末出现以来，由于其独特的同步复用功能、统一的复用标准及强大的网络管理功能，在世界各地得到了迅猛发展，成为世界上各个网络运营商发展传输网络所采用的重要技术之一。
SDH组网--SDH技术的一个重要特点就是组网的灵活性和安全性，并可以有效地提高网络资源的利用率。
SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。
实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
传输设备包括终端复用器（TM）、分插复用器（ADM）、中继器（REG）及数字交叉连接设备（DXC）等4类网元（NE）。
应用上述设备，并选择适宜的拓扑结构即可构成SDH网络。
拓扑结构有点对点拓扑网络,链形拓扑网络，环形拓扑网络，环带链形，相切环拓扑网络，相交环拓扑网络配置命令是使用一种特定的描述性语言，依据一定的格式编写的可执行文件，又称作宏或批处理文件。
OptiX 2500+设备是华为技术有限公司根据城域传输网的现状和未来发展趋势而推出的多业务传送平台（MSTP）设备。
OptiX 2500+将SDH/ATM/以太网/DWDM技术融为一体；从而不但具有SDH (Synchronous Digital Hierarchy)设备灵活的组网和业务调度能力（MADM），而且通过对数据业务的二层处理，实现对ATM/以太网业务的接入、处理、传送和调度，在单台MSTP设备上实现话音、数据等多种业务的传输和处理。
OptiX 2500+系统以SDH 交叉矩阵和同步定时单元为核心，由接口单元、SDH交叉矩阵单元和同步定时单元、系统控制与通信单元、开销处理单元等组成。
专业实习题目：SDH网络组网、配置、操作和管理及以太网业务配置实验2016-5-13一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置（2）创建网元，并完成各网元之间的业务配置（3）完成时钟源和公务配置，修改网元网元状态、下载网元数据（4）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。
三、实验内容（一）SDH传统组网配置及网元配置（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过)。
②修改网管计算机IP地址为193.55.1.5、掩码为255.255.255.0、网关为193.55.1.18。
（3）创建网元表6-3 各网元信息表网元A B C D E参数网元名称NET01 NET02 NET03 NET04 NET05 网元标识 1 2 3 4 5 网元地址196.1.1.18 196.1.2.18 196.1.3.18 196.1.4.18 196.1.5.18 系统类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S3325 ZXMP S200 设备类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S325 ZXMP S200 网元类型ADM® ADM® ADM® ADM® TM 速率等级STM-4 STM-16 STM-16 STM-16 STM-4 在线/离线离线离线离线离线离线自动建链自动建链自动建链自动建链自动建链自动建链配置子架主子架主子架主子架主子架主子架（4）安装单板①在客户端操作窗口中，双击拓扑图中的网元图标，进入单板管理对话框②所有网元单板安装完成保存后，再次双击该网元，各网元的单板管理对话框中的模拟子架应显示所安装单板（5）建立连接1）在客户端操作窗口中，选择所有网元，单击［设备管理→公共管理→网元间连接配置］菜单项2) 按照表6-7所示的单板连接关系建立光连接表6-7 连接配置表序号始端终端连接类型1 NET01 OL4[1-1-5]端口1 NET02 OL4[1-1-8-3]端口1 双向光连接2 NET01 OL4[1-1-6]端口1 NET03 OL4[1-1-6]端口1 双向光连接3 NET01 OL1[1-1-4]端口1 NET05 OL1[1-1-4]端口1 双向光连接4 NET02 OL4[1-1-6]端口1 NET04 OL4[1-1-8-3]端口1 双向光连接5 NET03 OL4[1-1-8-3]端口1 NET04 OL4[1-1-6]端口1 双向光连接3)验证：在客户端操作窗口的拓扑图中，成功建立光连接的网元图标间有绿色连线相连4)选中所有网元，在客户端操作窗口单击［设备管理→公共管理→网元间连接配置］菜单项，弹出如图6-14所示的连接配置对话框，查询光连接（二）SDH传统组网配置及网元配置（1）时钟源配置确保SDH网络只有一个时钟源，且时钟不成环。
华东交通大学通信实验指导书(传输部分)深圳市讯方通信技术有限公司二零零六年八月实验五SDH光传输点对点组网ET1配置实验一、实验目的通过本实验了解ET1业务在点对点组网方式时候的配置。
二、实验器材1、OPTIX 2500+ SDH传输设备2套。
组成一点对点SDH 2.5G传输设备。
2、实验用维护终端40台。
三、实验内容说明采用点对点组网方式时，以上两种组网均需要两套SDH设备。
以上实验均以上下10M业务为主。
OPTIX 2500+点对点实际组网连接图如下：ODF光纤配线架连接图示意图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。
具体如下：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。
以下泛例是1号用户（密码为nesoft）所配置的配置命令行本实验要求:在SDH1的ET1 板的1~`4FE端口和SDH3的ET1板的1~`4FE端口之间有业务连通SDH1配置文件如下：#1:login:1,"nesoft"; //登陆ID号为1的网元:per-set-endtime:15m&24h,1990-0-0,0*0; //停止性能监视:cfg-init<sysall>; //初始化所有系统:cfg-set-nepara:nename="NE12500":device=sbs2500+:bp_type=enhance:gne=true; //网元设备属性:cfg-create-lgcsys:sys1; //创建逻辑系统:cfg-set-sysname<sys1>:"实验2.5G-1"; //逻辑系统名称:cfg-create-board:1,pd1:2,et1:7,xcs:9&10,sl4; //创建板位:cfg-set-ohppara:tel=1&101:meet=999:snetlen=1:reqt=5; //配置公务电话号码:cfg-set-ohppara:rax=sys1; //允许通话逻辑系统:cfg-set-stgpara:syncclass=sets; //配置时钟等级:cfg-set-attrib<sys1>:622:tm:nopr:bi:line:2f; //配置逻辑设备属性:cfg-set-gutumap<sys1>:g1wall,10,sl4,1; //逻辑设备到物理设备的映射:cfg-set-gutumap<sys1>:t1p1,1,pd1,0; // 配置支路板及属性:cfg-set-gutumap<sys1>:t2p1,2,et1,0;:cfg-set-tupara:iu1,1&&32,np;:cfg-set-tupara:iu2,1&&48,np;:cfg-create-vc12:sys1,g1w1,1&&20,sys1,t2p1,1&&20; //ne1-ne3业务:cfg-create-vc12:sys1,t2p1,1&&20,sys1,g1w1,1&&20;:cfg-create-subboard:2,1,emt8 //设置单板为emt8板:cfg-create-mp:2,1,5,1&&5; FE口与逻辑VC12捆绑:cfg-create-mp:2,2,5,6&&10;:cfg-create-mp:2,3,5,11&&15;:cfg-create-mp:2,4,5,16&&20;:cfg-set-ethport:2,ip1,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:2,ip2,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:2,ip3,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:2,ip4,1,10mfull;\\设置网口为自协商:cfg-set-ethtag:2,ip1&&ip4,untag;\\设置端口为untag类型:cfg-create-route:1,port,bi,2,ipport,1,0,2,mpport,1,0;:cfg-create-route:2,port,bi,2,ipport,2,0,2,mpport,2,0;:cfg-create-route:3,port,bi,2,ipport,3,0,2,mpport,3,0;:cfg-create-route:4,port,bi,2,ipport,4,0,2,mpport,4,0;:cfg-checkout; //配置校验下发:cfg-get-nestate; : //查看网元状态将以上命令行编辑成一个文本文件：如附件NE1.TxtSDH3配置文件如下：#3:login:1,"nesoft"; （语句解释和SDH1类似，本配置文件省略）:per-set-endtime:15m&24h,1990-0-0,0*0;:cfg-init<sysall>;:cfg-set-nepara:nename="ne3-2500":device=sbs2500+:bp_type=enhance:gne=false; :cfg-create-lgcsys:sys1;:cfg-set-sysname<sys1>:"2500链";:cfg-create-board:1,et1:7,xcs:9&10,sl4;:cfg-set-ohppara:tel=1&103:meet=999:snetlen=1:reqt=5;:cfg-set-ohppara:rax=sys1;:cfg-set-stgpara:syncclass=sl7p1&sets;:cfg-set-attrib<sys1>:622:tm:nopr:bi:line:2f;:cfg-set-gutumap<sys1>:g1wall,10,sl4,1;:cfg-set-gutumap<sys1>:t1p1,1,et1,0;:cfg-set-tupara:iu1,1&&48,np;:cfg-create-vc12:sys1,g1w1,1&&20,sys1,t1p1,1&&20; //ne3-ne1业务:cfg-create-vc12:sys1,t1p1,1&&20,sys1,g1w1,1&&20;:cfg-create-subboard:1,1,emt8:cfg-create-mp:1,1,5,1&&5;:cfg-create-mp:1,2,5,6&&10;:cfg-create-mp:1,3,5,11&&15;:cfg-create-mp:1,4,5,16&&20;:cfg-set-ethport:1,ip1,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:1,ip2,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:1,ip3,1,10mfull;\\设置网口为自协商；:cfg-set-ethport:1,ip4,1,10mfull;\\设置网口为自协商:cfg-set-ethtag:1,ip1&&ip4,untag;\\设置端口为untag类型:cfg-create-route:1,port,bi,1,ipport,1,0,1,mpport,1,0;:cfg-create-route:2,port,bi,1,ipport,2,0,1,mpport,2,0;:cfg-create-route:3,port,bi,1,ipport,3,0,1,mpport,3,0;:cfg-create-route:4,port,bi,1,ipport,4,0,1,mpport,4,0;:cfg-checkout;:cfg-get-nestate;将以上命令行编辑成一个文本文件：如附件NE3.Txt通过EB平台对SDH进行配置（注：老师先启动SDH服务器的验证模式）1、在Windows2000的桌面上双击快捷图标，成功启动Ebridge软件后，出现如图一所示的界面。
2．单击“确认”，进入如下图界面。
3、选择你所需要登陆的SDH网元站点：输入用户名和密码（用户名、密码都为学生终端编号加10），按“OK”键。
4、输入“用户ID和密码”后，系统会提示用户登入成功，点击“确定”，SERVER服务器端会对登陆操作请求自动进行排队，分配上机时间。
5、当学生终端占用操作席位后，即可输入命令行。
可以单条执行，也可以执行批处理，单条执行时候，在“命令输入行”输入命令。
6、采用批处理命令执行时候，点击右下角“导入文本文件”，选择需要执行的文件，然后点击“打开”窗口。
7、选择好文件之后，用鼠标点击“点击批处理”，软件就自动执行命令。
也可以用鼠标双击所要选中的指令，这样指令就会进入输入窗口，按回车逐条执行。
以上配置完成后，根据组网图连接好物理链路就可以对数据进行验证了。
以太网测试：SDH以太网口布放连接情况如下：`eBridge 传输实验指导书 实验五11上述以太网线均做成交叉网线，测试时候将交叉网线插到教学终端上即可。
用两台计算机（IP 地址在同一网段）PING 命令来测试SDH1和SDH3网元1~4ET1口的连接情况。
通过计算机操作系统的“网上邻居”功能应可以找到对方的计算机。
并能够进行相应的共享拷贝等操作。
本实验中教师用教学终端SERVER1的IP 为129.9.0.10，学生用教学终端WS1~WS40的IP 设置为：129.9.0.11~~129.9.0.50,两台终端按图连线就可以互相PING 通.。
