SEED-XDS560PLUS 仿真器安装指南

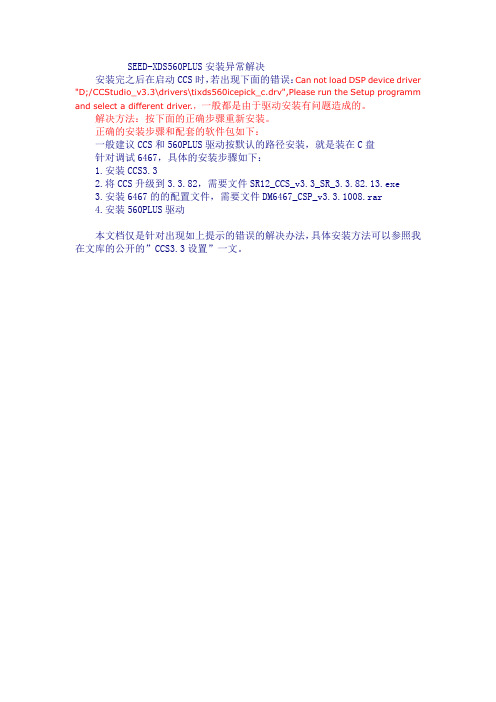

SEED-XDS560PLUS安装异常解决
安装完之后在启动CCS时，若出现下面的错误：Can not load DSP device driver "D;/CCStudio_v3.3\drivers\tixds560icepick_c.drv",Please run the Setup programm and select a different driver.，一般都是由于驱动安装有问题造成的。

解决方法：按下面的正确步骤重新安装。

正确的安装步骤和配套的软件包如下：
一般建议CCS和560PLUS驱动按默认的路径安装，就是装在C盘
针对调试6467，具体的安装步骤如下：
1.安装CCS3.3
2.将CCS升级到
3.3.82，需要文件SR12_CCS_v3.3_SR_3.3.82.13.exe
3.安装6467的的配置文件，需要文件DM6467_CSP_v3.3.1008.rar
4.安装560PLUS驱动
本文档仅是针对出现如上提示的错误的解决办法，具体安装方法可以参照我在文库的公开的”CCS3.3设置”一文。

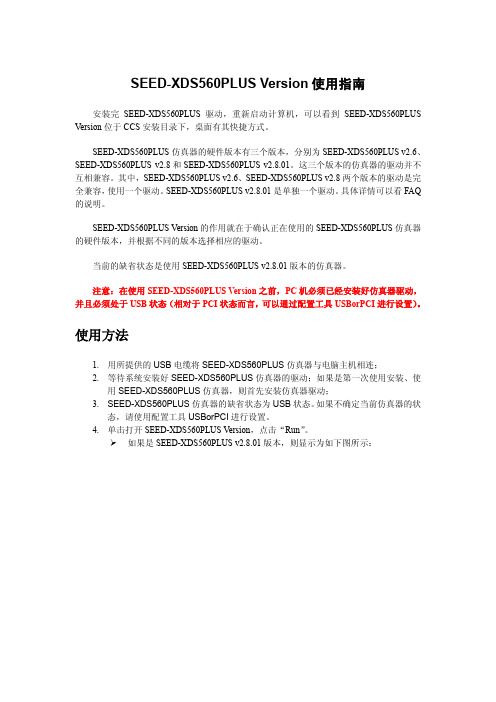

SEED-XDS560PLUS Version使用指南安装完SEED-XDS560PLUS驱动，重新启动计算机，可以看到SEED-XDS560PLUS Version位于CCS安装目录下，桌面有其快捷方式。

SEED-XDS560PLUS仿真器的硬件版本有三个版本，分别为SEED-XDS560PLUS v2.6、SEED-XDS560PLUS v2.8和SEED-XDS560PLUS v2.8.01。

这三个版本的仿真器的驱动并不互相兼容。

其中，SEED-XDS560PLUS v2.6、SEED-XDS560PLUS v2.8两个版本的驱动是完全兼容，使用一个驱动。

SEED-XDS560PLUS v2.8.01是单独一个驱动。

具体详情可以看FAQ 的说明。

SEED-XDS560PLUS Version的作用就在于确认正在使用的SEED-XDS560PLUS仿真器的硬件版本，并根据不同的版本选择相应的驱动。

当前的缺省状态是使用SEED-XDS560PLUS v2.8.01版本的仿真器。

注意：在使用SEED-XDS560PLUS Version之前，PC机必须已经安装好仿真器驱动，并且必须处于USB状态（相对于PCI状态而言，可以通过配置工具USBorPCI进行设置）。

使用方法1.用所提供的USB电缆将SEED-XDS560PLUS仿真器与电脑主机相连；2.等待系统安装好SEED-XDS560PLUS仿真器的驱动；如果是第一次使用安装、使用SEED-XDS560PLUS仿真器，则首先安装仿真器驱动；3.SEED-XDS560PLUS仿真器的缺省状态为USB状态。

如果不确定当前仿真器的状态，请使用配置工具USBorPCI进行设置。

4.单击打开SEED-XDS560PLUS Version，点击“Run”。

如果是SEED-XDS560PLUS v2.8.01版本，则显示为如下图所示：如果是SEED-XDS560PLUS v2.6或者SEED-XDS560PLUS v2.8版本，则显示为如下图所示：5.等待仿真器自动重启完成，则已经设置好所使用的仿真器的驱动。

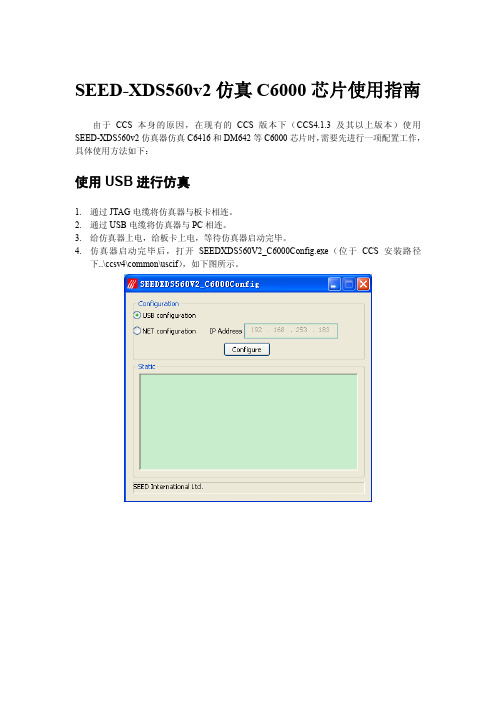

SEED-XDS560v2仿真C6000芯片使用指南
由于CCS本身的原因，在现有的CCS版本下（CCS4.1.3及其以上版本）使用SEED-XDS560v2仿真器仿真C6416和DM642等C6000芯片时，需要先进行一项配置工作，具体使用方法如下：
使用USB进行仿真
1.通过JTAG电缆将仿真器与板卡相连。

2.通过USB电缆将仿真器与PC相连。

3.给仿真器上电，给板卡上电，等待仿真器启动完毕。

4.仿真器启动完毕后，打开SEEDXDS560V2_C6000Config.exe（位于CCS安装路径
下..\ccsv4\common\uscif），如下图所示。

6.打开CCS，对C6416或者DM642等C6000芯片进行相应的仿真操作。

使用网络进行仿真
1.通过JTAG电缆将仿真器与板卡相连。

2.通过USB电缆将仿真器与PC或者有效使用的路由器相连。

3.给仿真器上电，给板卡上电，等待仿真器启动完毕。

4.仿真器启动完毕后，通过SEEDXDS560V2_Config.exe（位于CCS安装路径
下..\ccsv4\common\uscif）获取IP地址。

5.打开SEEDXDS560V2_C6000Config.exe（位于CCS安装路径下..\ccsv4\common\uscif），
选择“NET configuration”，并填写所获取的IP地址。

本例设置IP为192.168.253.183，如下图所示。

7.打开CCS，对C6416或者DM642等C6000芯片进行相应的仿真操作。

SEED_XDS100 USB 仿真器安装、使用指南1.1 安装说明1.1.1 安装环境为了安装XDS100USB仿真器，系统应满足如下所述的最小要求：z Windows XP 专业版本z Code Composer Studio™3.3z Code Composer Studio™3.1 【ccs3.1 Driver与ccs3.3 Driver不同，操作步骤参照ccs3.3】1.1.2 XDS100USB仿真器所支持的DSP系列9 TMS320F28xx1.2 安装步骤1.2.1 安装软件: TMDSCCSALL-1 (CCS v3.3)定义路径: C:\CCStudio_v3.3，在此路径下安装CCS3.3。

按装完成后在桌面上出现如图1-1所示图标的快捷方式。

CCS3.3安装完成后在“设备管理器”中出现图标“Texas Instruments XDS560 PCI JTAG Emulator”如图1-2所示。

所示。

1.2.2 安装SEED-XDS100USB仿真器驱动点击仿真器驱动的安装程序设置与Code Composer Studio软件相同的安装路径: C:\CCStudio_v3.3安装步骤如图1-4至图1-8所示。

1.2.3安装SEED-XDS100USB仿真器硬件设备一、安装准备1). 用所提供的USB连接线将XDS560USB仿真器与电脑主机相连。

2). 用所提供的JTAG线缆将XDS560USB仿真器与目标系统相连。

3). 将XDS560USB仿真器和目标板上电。

连接器说明如图1-9所示。

二、安装步骤安装准备完成后，系统会自动提示安装‘找到新的硬件向导’; 单击‘下一步’ ，按照提示进行仿真器硬件的安装。

2.1 设置Code Composer Studio软件双击桌面上“Setup CCStudio v3.3”图标, 在Code Composer Studio设置过程中, 按照下列指示进行操作，将会协助您为目标系统配置合适的驱动：1) 在‘Family’ 栏中，选择目标系统的DSP系列型号.2) 在‘Platform’中选择目标系统中所应用的仿真器型号3) 在‘Available Factory Board’栏中，将您所需要的仿真驱动拖拉至左栏‘SystemConfiguration’中。

合众达XDS560PLUS仿真器安装使用环境描述：开发板：合众达SEED_DVS365_v1.0仿真器：合众达SEED-XDS560PLUSCCS版本：CCS3.3.81.61.安装驱动1)确认当前CCS的版本2)安装驱动程序：SEED-XDS560Plus Emulator for CCS3.3 Below.exe3)安装过程中要求选择CCS的版本，这里选择CCS3.3.81 Below4)安装完成，需重启5)打开C:\CCStudio_v3.3\USBorPCI.exe，依次选择❑CCS_v3.x❑CCS3.3.81 Below❑SEED-XDS560USB注：第5步非常重要，否则就会出现我搞了半天的连接不上的问题。

2.连接仿真器1)仿真器一端连开发板，一端连电脑USB接口，并让开发板上电。

2)提示找到新硬件3)选择从列表或指定位置安装，并选择C:\CCStudio_v3.3\drivers\SEED-XP4)安装完成，可使用设备管理器进行查看是否安装成功。

3.设置CCS3.31)打开Setup CCStudio v3.32)选择如下：❑Platform：xds560 emulator❑Family：C64X+❑Available Factory Boards：DM6446 XDS560 Emulator with ICEPICK_C3)双击添加到左边的My System4)在DM6446 XDS560 Emulator上右键选择Properties5)选择Connection Properties属性页❑Emulator I/O Port：The XDS560 is at port 0x0（如果你看不到此选项，那就可能驱动没装好或者驱动有冲突，因为我之前装过510的驱动，所以这里不对，后来卸载重装才出现）❑JTAG TCLK Frequency(MHz)：Automatic with legacy 10.368MHz limit❑TMS/TDO Output Timing：Rising edge allows faster TCLK6)Save & Quit7)启动CCS3.3，如下：8)右键ARM9_0选择open，出现如下：接下来，就是大家非常熟悉的CCS界面了，开始你的工作吧。

ICETEK-XDS560USBUSB仿真器安装使用说明1.1硬件清单：○ICETEK-XDS560USB仿真板图1.1○TI XDS560连接电缆图1.2○5V直流电源○USB连接线1.2安装需求ICETEK-XDS560USB仿真器需要安装在IBM PC兼容机上，其最小的工作配置如下表图1.31.3硬件安装硬件的安装类似于所有的USB设备，下面简要描述一下安装的步骤：★将TI XDS560连接电缆接到ICETEK-XDS560USB卡后面的插座上。

如图1.4图1.4★连接计算机USB口和仿真器，如图1.5中间接口图1.5★连接仿真器和目标板的JTAG接口★为仿真器加上+5V电源，如图1.5右边接口1.4Code Composer Studio安装和驱动程序安装一、安装XDS560USB辅助软件包1、请确认已经安装了Code Composer Studio3.3和SR11，并记住CCS的安装目录2、执行光盘根目录下的“开发系统驱动”目录下的SetupXDS560USB.exe文件，如图1.6图1.63、请在“目标文件夹”下面的对话框输入Code Composer Studio的根目录（提示：CCS3。

3的缺省目录为c:\ccstudio_v3.3）4、点击"安装"完成软件的安装二、安装windowsUSB驱动程序1、安装过程如下：1、插入硬件，系统检测到USB新设备，如下图2、系统自动弹出“找到新的硬件向导”，如下图3、按照图1.8的选择并点“下一步”，如下图4、点“下一步”，如下图5、按上图输入路径，并点击下一步（提示，安装机器的盘符可能不是图上显示的“G:”,请根据机器情况修改）6、等到下图，安装结束7、点“完成”三、检查驱动程序和CCS辅助软件的安装是否正确1、检查USB驱动:请观察如下图:是否存在2执行CCS Setup,检查下图红圈是否正确如果正确,就可以在这个图中选择相关的配置进行仿真了.。

SEED-XDS560v2PLUS配置工具使用指南配置工具说明在SEED-XDS560v2PLUS进行网络仿真时，需要配置网络IP地址，这时需要使用配置工具。

配置工具位于CCS安装目录下：CCS4.x下的目录为..\ccsv4\common\uscif\SEEDXDS560v2_Config.exe；CCS5.x下的目录为..\ccsv5\ccs_base \common\uscif\SEEDXDS560v2_Config.exe；CCS3.3下的目录为..\CCStudio_v3.3\cc\bin\ SEEDXDS560v2_Config.exe。

配置工具使用配置工具的主要作用是配置网络IP地址和查看配置信息，具体使用说明如下：注意：使用配置工具时，需要用USB 电缆将SEED-XDS560v2PLUS仿真器和计算机相连；配置网络IP时，需要确保仿真器IP地址与计算机IP地址在同一个网段上；关于IP地址的任何修改，均需要断电重启仿真器，才能起作用。

1.网络禁用A．设置Automatically obtain IP为“off”，单击“IP Address Config”进行设置。

B．重启仿真器，单击“Get IP Address”，发现网络已经禁用。

2.静态配置IP地址A．设置Automatically obtain IP为“static”；在IP address中设置所需的IP，本次设置为192.168.253.183；在IP Gateway中设置网关，本次设置为192.168.253.1；在Netmask中设置子网掩码，本次设置为255.255.255.0；单击“IP Address Config”进行设置。

B．断电重启仿真器，单击“Get IP Address”，发现网络静态IP已经配置成功。

注意：配置的IP不可与其他IP地址发生冲突，必须为可用IP，否则仿真器无法仿真。

3.动态配置IP地址A．设置Automatically obtain IP为“dhcp”，单击“IP Address Config”进行设置。
