2206故障表

伺服驱动器故障明细表：1．参数ID无效．2．参数不可读［变量不能在该时刻读取］3．对只读参数写访问4．对只读参数读访问5．参数数值无效，变量格式．6．参数数值无效，变量格式．7．参数数值无效，变量格式．8．数据块读访问已经初始化9．数据块写访问已经初始化10.数据块读访问未初始化11.数据块写访问未初始化,12数据块读访问仍激活.13数据块写访问仍激活.14读响应超时.15写响应超时.16数据块数据段在读已经在最后.17数据块数据段在写已经在最后18数据块数据段未在最后.19数据段未在写数据块的最后.20数据块读后检验和无效.21数据块写后检验和无效.22参数ID在数据块中无效.[读数据块]23参数ID在数据块中无效[写数据块]24在启动状态不允许下载系统模块.25只在下载后立即烧结系统模块.26在启动状态不允许改变启动状态请求.27启动操作不可能[操作系统不在FPROM存储器中] 28在此驱动状态不允许写参数.29在此驱动状态不允许写参数.30因为硬件故障不能读参数.31因为硬件故障不能写参数.32命令参数无效.40参数数值大于最大值.41参数数值大于最大值.42参数数值大于最大值.43参数1数值大于最大值.44参数1数值大于最大值.45参数1数值大于最大值.46参数2数值大于最大值.47参数2数值大于最大值.48参数2数值大于最大值.49参数3数值大于最大值.50参数3数值大于最大值.51参数3数值大于最大值.52参数数值小于最小值.53参数数值小于最小值.54参数数值小于最小值.55参数1数值小于最小值.56参数1数值小于最小值.57参数1数值小于最小值.58参数2数值小于最小值59参数2数值小于最小值.60参数2数值小于最小值.61参数3数值小于最小值.62参数3数值小于最小值.63参数3数值小于最小值.64硬件ID在BAR模块中无效.65硬件版本在BAR模块中无效.66硬件ID的操作系统不兼容现在的总线网络. 1001数值先进先出溢出.1002参数超出有效范围.1003在回路控制激活时不允许写参数.1004激活信号控制网络超时.1005在动作激活时不允许写参数.1006用于触发事件[数字量输入+边沿]1007主站用于网络耦合未激活-编码器错误. 1009内存分配错误.1010先进先出功能溢出.1011快停输入激活.1012循环网络通讯切断.1013用于网络通讯的站点不可行.1014AC112命令接口占用.2001上载跟踪曲线数据不允许,记录激活. 2002无跟踪曲线数据可上载.2003跟踪曲线启动不允许:记录激活.2004跟踪曲线启动不允许:未定义跟踪数据. 2005无效的参数ID用于跟踪测试数据.2006初试跟踪参数不允许:记录激活.4002在仿真命令无效的动作代码.4004在控制器命令无效动作的代码4005使能控制器无效,驱动器错误.4007跟随误差超限停止.4008正限位开关到达.4009负限位开关到达.4010使能控制器无效,两限位关闭4011关闭控制器无效:运动激活.4012使能控制器无效:初始参数丢失或无效. 4014双编码器控制:位置偏差超限停止.5001目标位置大于正向软限位.5002目标位置小于负向软限位.5003正向软限位到达.5004负向软限位到达.5005运动启动可能:位置控制器未激活.5006运动启动不可能:轴未寻参考位置.5010正向位置运动不可能:正向限位开关关闭.5011负向位置运动不可能:负向位开关关闭.5012运动启动不可能:停止激活.5013打开循环设值模式不可能:运动激活.5014关闭循环设值模式不可能.5015运动启动不可能:正在寻参.5016写参数不允许:正在寻参.5017寻参步骤模式不可能:位置控制器未激活.5018寻参步骤模式不可能:运动激活.5019寻参参数超出有效值.5020寻参步骤不可能;两个限位开关关闭.5021限位开关关闭;无方向改变用于寻参.5022第二个限位开关信号收到:参考开关信号未发现. 5023对于当前运动方向收到不正确的限位开关信号. 5024循环设置数据模式放弃:设定位置丢失.5025设置参考点位置偏差用于修正计数范围不可能. 5026基本运动参数超过速度限制.5027基本运动参数超过加速度限制.5028当前运动不是基本运动,5029触发忽略-保持位置超过软限位.5030寻参步骤模式不可能:位置控制器激活,5031寻参步骤模式不可能:循环设值班模式关闭. 5101凸轮曲线补偿:超出界限值.5102过多的变化在每个凸轮曲线(主周期过短)5103从触发先进先出满.5104从触发先进先出空.5105主触发先进先出满.5106主触发先进先出空5107启动凸轮曲线连接不可能:参数超出有效值5108主补偿触发先进现出满.5109主补偿触发先进现出空.5110凸轮曲线连接放弃:循环设定位置丢失.5111凸轮曲线连接放弃:编码器错误.5112命令不允许:凸轮曲线连接未激活.5113命令不允许:控制器絍仍激活.5114写参数不允许:凸轮连接激活.5115重启命令不可能:凸轮时序以前从未激活.5201写参数不允许:鼓序列激活.5202鼓序列发生器:位置不在上升顺序.5300数据块上载无效.5302写参数不允许:凸轮时序激活.5303凸轮曲线未提供索引.5304格式错误在凸轮曲线数据.5306补偿:入口速度超限.5307补偿:连接速度超限.5308补偿:最大爬坡超出.5311凸轮时序:事件指向未初始化状态.5312仅事件类型NCTRIGGER1/2能进入NCLATCHPOS补偿. 5315下载错误:凸轮曲线数据被凸轮时序使用.5316事件类型NCST-END+ncNEGATIVE不能进入补偿.5317启动凸轮时序指向未初始状态.5318主轴相对位置高于凸轮曲线周期.5319凸轮曲线数据不能用于状态.6000主站采样时间不是位置控制器采样时间整数倍.6001同步控制器:同步报文超时.6002同步控制器:系统时间偏差超出.6003控制器在位置模式仍激活.6004控制器在速度模式仍激活.6005控制器在力矩模式仍激活.6006控制器在定子电压旋转磁场模式仍激活.6007控制器在定子电流旋转磁场模式仍激活.6008控制器仍激活.6009参数写保护对现有电机模式.6010参数写保护对现有编码器模式.6011控制器不在速度模式.6012CAN控制器:没有CAN对象空闲.6013双编码器控制器激活.6014驱动器初始化激活,6015CAN控制器CAN总线接收干扰,6016CAN控制器,CAN总线接收干扰6017软件:看门狗激活.6018硬件:15电源失败.6019硬件:IGBT功率放大器过流.6020硬件:24V电源.6021启动锁出激活.6022电流控制器:允许电流偏差6023硬件：累积错误激活。

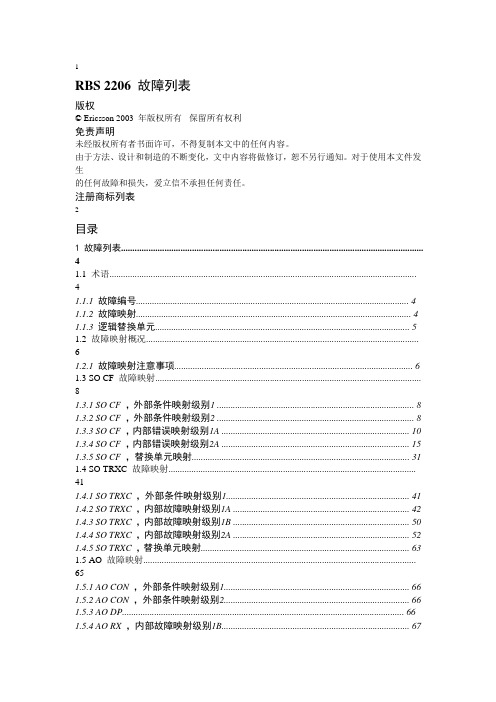

1RBS 2206 故障列表版权© Ericsson 2003 年版权所有- 保留所有权利免责声明未经版权所有者书面许可，不得复制本文中的任何内容。

由于方法、设计和制造的不断变化，文中内容将做修订，恕不另行通知。

对于使用本文件发生的任何故障和损失，爱立信不承担任何责任。

注册商标列表2目录1 故障列表 (4)1.1 术语 (4)1.1.1 故障编号 (4)1.1.2 故障映射 (4)1.1.3 逻辑替换单元 (5)1.2 故障映射概况 (6)1.2.1 故障映射注意事项 (6)1.3 SO CF 故障映射 (8)1.3.1 SO CF ，外部条件映射级别1 (8)1.3.2 SO CF ，外部条件映射级别2 (8)1.3.3 SO CF ，内部错误映射级别1A (10)1.3.4 SO CF ，内部错误映射级别2A (15)1.3.5 SO CF ，替换单元映射 (31)1.4 SO TRXC 故障映射............................................................................................................411.4.1 SO TRXC ，外部条件映射级别1 (41)1.4.2 SO TRXC ，内部故障映射级别1A (42)1.4.3 SO TRXC ，内部故障映射级别1B (50)1.4.4 SO TRXC ，内部故障映射级别2A (52)1.4.5 SO TRXC ，替换单元映射 (63)1.5 AO 故障映射.......................................................................................................................651.5.1 AO CON ，外部条件映射级别1 (66)1.5.2 AO CON ，外部条件映射级别2 (66)1.5.3 AO DP (66)1.5.4 AO RX ，内部故障映射级别1B (67)1.5.5 AO RX ，内部故障映射级别2A (71)1.5.6 AO TF ，外部条件映射级别1 (73)1.5.7 AO TF ，外部条件映射级别2 (75)1.5.8 AO TF ，内部故障映射级别2A (76)31.5.9 AO TS ，外部条件映射级别1 (76)1.5.10 AO TX ，内部故障映射级别1A (77)1.5.11 AO TX ，内部故障映射级别1B (77)1.5.12 AO TX ，内部故障映射级别2A (86)41 故障列表本章介绍了报告到BSC 的各种故障，以及怀疑可能导致故障的硬件装置。

ACS510 报警列表报警代码面板显示故障原因2001 OVERCURRENT过流限流控制器被激活。

检查下列各项：1：电机过载。

2：加速时间过短（参数2202，2205减速时间）3：电机故障，电机电缆故障或接线错误。

2002 OVERVOLTAGE过压过压控制器被激活。

检查下列各项：1：输入电源静态或零态过压。

2：减速时间过短（参数2203，2206减速时间）2003 UNDERVOLTAGE欠压欠压控制器被激活。

检查以下内容：1：电源欠压。

2004 DIRLOCK方向锁定不允许改变方向。

可能是：1：不要改变电机的旋转方向（参数1003）2005 I/O COMMI/O 通讯现场总线通讯超时。

1：故障设置（参数3018，3019） 2：通讯设置（参数51，53）3：连接不好或导线上有超声。

2006 AI1 LOSSAI1 丢失模式输入1丢失，或者给定小于最小设定。

检查下列各项：1：检查输入源和连接。

2：设置最小值的（参数3021）3：设置报警、故障动作的（参数3001）2007 AI2 LOSSAI2 丢失模式输入2丢失，或者给定小于最小设定。

检查下列各项：1：检查输入源和连接。

2：设置最小值的（参数3022）3：设置报警、故障动作的（参数3001）2008 PANEL LOSS控制盘丢失控制盘通讯丢失：1：传动处于本地控制模式（控制盘显示LOC）2: 传动处于远程控制模式（控制盘显示REM）并对相关参数进行设置。

（检查参数3002，参数组10和参数组11的设置）2009 DEVICE OVERTEMP传动过温传动散热器过热：1：检查风机故障。

2：空气流通受阻。

3：散热器积尘。

4：环境温度过高。

5：电机过载。

2010 MOT OVERTEMP电机过温电机发热，主要是基于变频器估算或者温度反馈值。

这种报警信息表明电机过载故障，跳闸即将发生。

检查：1：检查电机过载情况。

2：调整用于估算的（参数3005～3009）。

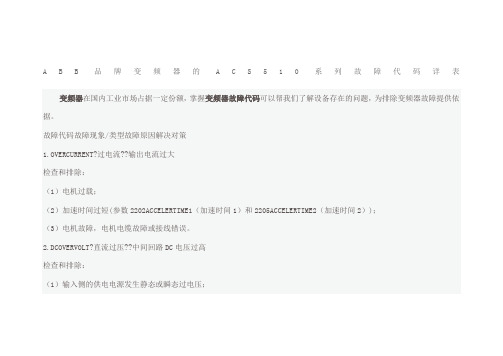

A B B品牌变频器的A C S510系列故障代码详表
变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。

故障代码故障现象/类型故障原因解决对策
1.OVERCURRENT?过电流??输出电流过大
检查和排除：
（1）电机过载；
（2）加速时间过短(参数2202ACCELERTIME1（加速时间1）和2205ACCELERTIME2（加速时间2）)；
（3）电机故障，电机电缆故障或接线错误。

2.DCOVERVOLT?直流过压??中间回路DC电压过高
检查和排除：
（1）输入侧的供电电源发生静态或瞬态过电压；
联系地址:南京江宁区竹山路江山名座大厦415室(金山路口)邮编:211100?。

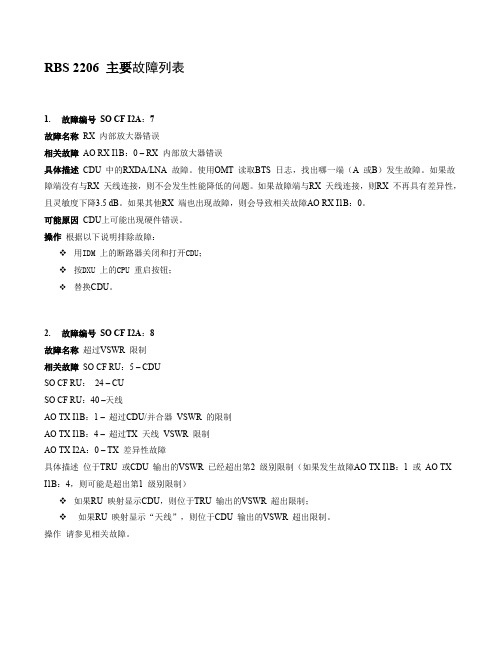

RBS 2206 主要故障列表1.故障编号SO CF I2A：7故障名称RX 内部放大器错误相关故障AO RX I1B：0 – RX 内部放大器错误具体描述CDU 中的RXDA/LNA 故障。

使用OMT 读取BTS 日志，找出哪一端（A 或B）发生故障。

如果故障端没有与RX 天线连接，则不会发生性能降低的问题。

如果故障端与RX 天线连接，则RX 不再具有差异性，且灵敏度下降3.5 dB。

如果其他RX 端也出现故障，则会导致相关故障AO RX I1B：0。

可能原因CDU上可能出现硬件错误。

操作根据以下说明排除故障：用IDM 上的断路器关闭和打开CDU；按DXU 上的CPU 重启按钮；替换CDU。

2.故障编号SO CF I2A：8故障名称超过VSWR 限制相关故障SO CF RU：5 – CDUSO CF RU：24 – CUSO CF RU：40 –天线AO TX I1B：1 –超过CDU/并合器VSWR 的限制AO TX I1B：4 –超过TX 天线VSWR 限制AO TX I2A：0 – TX 差异性故障具体描述位于TRU 或CDU 输出的VSWR 已经超出第2 级别限制（如果发生故障AO TX I1B：1 或AO TX I1B：4，则可能是超出第1 级别限制）如果RU 映射显示CDU，则位于TRU 输出的VSWR 超出限制；如果RU 映射显示“天线”，则位于CDU 输出的VSWR 超出限制。

操作请参见相关故障。

3.故障编号SO CF I2A：9故障名称超过电源限制相关故障SO CF RU：5 – CDUSO CF RU：24 – CUSO CF RU：26 – FUAO TX I1B：2 –超过CDU 输出功率限制AO TX I2A：0 – TX 差异性故障AO TX I1B：20 – CU/CDU 输入电源故障具体描述位于CDU 输出的TX 电源至少比预期值低7 dB。

如果两者差异达10 dB，则导致AO TX I1B：2 故障。

郑州天海给水设备有限公司
用
户
手
册
ABB变频器参数设定一览表常用基本设定值：
故障列表：
与参数设置冲突有关的故障代码在下表中给出。

参数值不一致。

检查：
报警列表：
Start Enable ）信号丢失。

报警代码：
