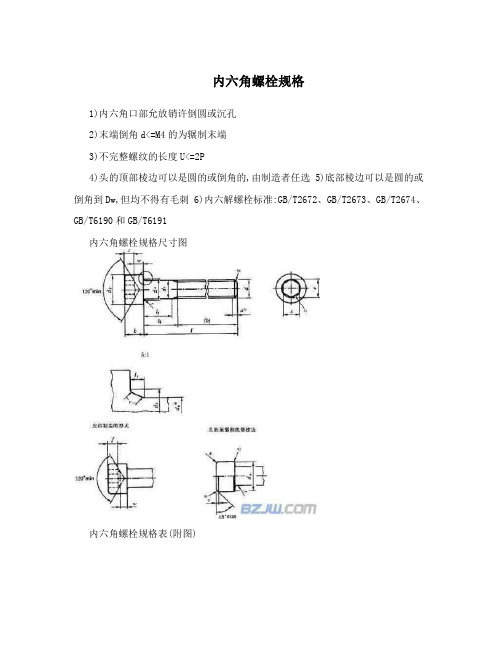

内六角螺栓规格1)内六角口部允放销许倒圆或沉孔2)末端倒角d<=M4的为辗制末端3)不完整螺纹的长度U<=2P4)头的顶部棱边可以是圆的或倒角的,由制造者任选 5)底部棱边可以是圆的或倒角到Dw,但均不得有毛刺 6)内六解螺栓标准:GB/T2672、GB/T2673、GB/T2674、GB/T6190和GB/T6191内六角螺栓规格尺寸图内六角螺栓规格表(附图)[最后修改于 2010-7-14 9:56:28]签名档:标准件紧固件螺丝螺栓轴承网身份:一般经验值:909 110 第1楼用户类型:个人用户发帖总数: 67注册时间:2010-8-27 回复总数: 614 回复发表于 2010-7-14 14:51:41 引用回复英制内六角螺栓规格1) 英制意思是以英寸作單位.而以1英寸等分8份作為基礎,稱為1分. 例如1/8, 1/4, 1/2.....,稱為1分 2分,4分螺丝. 因應不同要求, 除1/8寸作為基礎上,在現貨市場上亦可買到1/16作為基礎的螺丝, 例如 3/16 稱為分半螺丝. 2)英制排序亦以小至大的方式排序.3) 英制, 公制螺丝都是以螺丝直徑量度. 英制螺丝更加上螺丝齒度. 螺丝齒度是每英寸長共有多少齒計算. 螺丝直徑越大齒度越少.另外,英制螺丝齒度細分為粗齒,幼齒兩種.4)英制, 公制螺丝都是以螺丝直徑及長度表達. 1英寸約等於25.2mm. 5)因英制, 公制螺丝的基數不同,在書面上可以表達但實際應用不能互換.签名档:身份:一般经验值:6255 sqr4 第2楼用户类型:个人用户发帖总数: 33注册时间:2011-2-26 回复总数: 4614 回复发表于 2010-7-14 17:50:28 引用回复有沉头内六角螺栓规格表吗签名档:身份:一般经验值:6255 sqr4 第3楼用户类型:个人用户发帖总数: 33注册时间:2011-2-26 回复总数: 4614 回复发表于 2010-7-15 11:35:30 引用回复内六角螺栓规格表(附图)签名档:经验值:828 身份:一般发帖总数: 63 120 第4楼用户类型:个人用户回复总数: 56 注册时间:2010-9-1 1回复发表于 2010-7-15 16:33:40 引用回复内六角螺栓类执行标准:国标GB，德标DIN，国际标准ISO，美标ANSI，英标BSW 分类:圆柱头内六角DIN912/GB70.1，盘头内六角ISO7380/GB70.2，沉头内六角DIN7991/GB70.3，内六角平端机米DIN913，内六角凹端机米DIN916等规格:M3-16，M20 材质:不锈钢SUS304/316 钛TI签名档:身份:一般经验值:909 110 第5楼用户类型:个人用户发帖总数: 67注册时间:2010-8-27 回复总数: 614回复发表于 2010-7-16 16:04:18 引用回复内六角螺栓的选材标准签名档:经验值:1031 身份:一般 chubo1990co第6发帖总数: 6用户类型:个人用户 ol 楼2 注册时间:2010-8-31 回复总数: 728回复发表于 2010-7-19 16:26:26 引用回复英制圆头内六角螺栓(英制圆杯螺丝),常用规格有: 3/16-24x1/4 3/16-24x15/16 3/16-24x1x3/8 3/16-24x1x1/2 3/16-24x1x5/8 3/16-24x1x3/4 3/16-24x1x1 3/16-24x1x1-1/4 3/16-24x1 x1-1/2 1/4-20x3/8 1/4-20x1/2 1/4-20x5/8 1/4-20x3/4 1/4-20x1 1/4-20x1-1/4 1/4-20x1-1/2 1/4-20x1-3/4 1/4-20x2 5/16-18x1/25/16-18x5/8 5/16-18x3/4 5/16-18x1 5/16-18x1-1/4 5/16-18x1-1/2 5/16-18x1-3/4 5/16-18x2 5/16-18x2 5/16-18x2-1/2 5/16-18x3 3/8-16x5/8 3/8-16x3/4 3/8-16x1 3/8-16x1-1/4 3/8-16x1-3/4 3/8-16x2 3/8-16x2-1/2 1/2-12x3/4 1/2-12x1 1/2-12x1-1/4 1/2-12x1-1/2 1/2-12x1-3/4 1/2-12x2 1/2-12x2-1/2 1/2-12x3 1/2-12x3-1/2 1/2-12x4签名档:身份:一般经验值:909 110 第7楼用户类型:个人用户发帖总数: 67注册时间:2010-8-27 回复总数: 614回复发表于 2010-7-23 17:20:36 引用回复内六角螺栓规格:M4—M123/16签名档:经验值:1031 身份:一般 chubo1990co第8发帖总数: 6用户类型:个人用户 ol 楼2 注册时间:2010-8-31 回复总数: 728回复发表于 2010-7-24 16:14:42 引用回复内六角螺栓规格:M4—M123/16材质:SUS304SUS201SUS316签名档:身份:一般经验值:1341 512 第9楼用户类型:个人用户发帖总数: 176注册时间:2010-9-1 回复总数: 687 回复发表于 2010-7-26 15:30:44 引用回复型号:DIN912/GB70.不锈钢304内六角螺栓规格:M3-M20. 长度:6mm-150mm. 材质: 不锈钢200/304/316. A2-70. A4-70.4.8级.8.8级签名档:身份:一般经验值:909 110 第10楼用户类型:个人用户发帖总数: 67注册时间:2010-8-27 回复总数: 614 回复发表于 2010-7-27 15:15:02 引用回复 DIN912 GB70 不锈钢内六角螺栓签名档:经验值:1031 身份:一般 chubo1990co第11发帖总数: 用户类型:个人用户 ol 楼 62 注册时间:2010-8-31 回复总数:728回复发表于 2010-7-28 17:52:29 引用回复内六角螺栓规格型号查询签名档:身份:一般经验值:6255 sqr4 第12楼用户类型:个人用户发帖总数: 33注册时间:2011-2-26 回复总数: 4614 回复发表于 2010-8-3 17:34:49 引用回复内六角螺丝规格表有吗内六角螺栓规格4.8级六角螺栓 1008K 1010 1015K6.8级六角螺栓 1032 1035 1040 CH38F 1039 8.8级六角螺栓 1035ACR(M10以下)1040ACR(M12以上)CH38F 1045ACR 1039 10B21 10B33 10B388.8级内六角螺栓 CH38F 1039 10B21(M10-M12)10B33(M14)10B38(M12-M24)10B2110.9级六角螺栓1045ACR 10B38签名档:标准件紧固件螺丝螺栓轴承网身份:一般经验值:7295 wcn311614 第14楼用户类型:个人用户发帖总数: 1924注册时间:2011-2-26 回复总数: 942 回复发表于 2010-8-5 10:34:56 引用回复 12.9级内六角螺栓规格有什么不一样吗签名档:标准件紧固件螺丝螺栓轴承网经验值:1031 身份:一般 chubo1990co第15发帖总数: 用户类型:个人用户 ol 楼 62 注册时间:2010-8-31 回复总数:728回复发表于 2010-8-5 15:24:11 引用回复 GB70/DIN912内六角螺栓规格谁给解释下签名档:经验值:828 身份:一般第16发帖总数: 63 120 用户类型:个人用户楼回复总数: 56 注册时间:2010-9-1 1回复发表于 2010-8-6 15:35:44 引用回复标准圆柱头内六角螺栓规格GB70/DIN912/ ISO4762及 BSW 2470-1973 / AI ME B18.3 -1998 . 主要材质为合金钢签名档:身份:一般经验值:1341 512 第17楼用户类型:个人用户发帖总数: 176注册时间:2010-9-1 回复总数: 687 回复发表于 2010-8-9 15:47:46 引用回复不锈钢内六角螺栓规格表签名档:经验值:1031 身份:一般 chubo1990co第18发帖总数: 用户类型:个人用户 ol 楼 62 注册时间:2010-8-31 回复总数:728回复发表于 2010-8-10 15:59:29 引用回复英制内六角螺栓规格表签名档:身份:一般经验值:6255 sqr4 第19楼用户类型:个人用户发帖总数: 33注册时间:2011-2-26 回复总数: 4614 回复发表于 2010-8-10 16:36:03 引用回复螺栓规格常用螺栓规格签名档:身份:一般经验值:6255 sqr4 第20楼用户类型:个人用户发帖总数: 33注册时间:2011-2-26 回复总数: 4614 回复发表于 2010-8-10 16:39:11 引用回复 12.9级圆柱头内六角大规格螺栓DIN912有吗。
内六角螺栓规格
内六角螺栓是一种六角头的螺栓，常用于机械设备、汽车和建筑工程中。
其规格可以按照以下几个参数来确定：
1. 直径（diameter）：内六角螺栓的直径通常以英寸或毫米为
单位，常见的直径有：M4、M5、M6、M8、M10 等。
2. 螺距（pitch）：螺栓螺纹的螺距通常以英寸或毫米为单位，常见的螺距有：0.7mm、0.8mm、1.0mm、1.25mm、1.5mm 等。
3. 长度（length）：内六角螺栓的长度通常以英寸或毫米为单位，常见的长度有：10mm、20mm、30mm、40mm 等。
4. 材质（material）：一般内六角螺栓采用碳钢制造，但也有
不锈钢和铝合金等材质可选。
综合上述参数，内六角螺栓的规格可以表示为：直径 x 螺距 -
长度 - 材质，例如：M6 x 1.0 - 30mm - 碳钢。
国标内六角螺栓【实用版】目录1.国标内六角螺栓的概述2.国标内六角螺栓的标准规格3.国标内六角螺栓的性能等级、材质和表面处理4.国标内六角螺栓的应用领域5.国标内六角螺栓的发展趋势正文一、国标内六角螺栓的概述国标内六角螺栓，又称为国家标准内六角螺栓，是指按照我国国家标准（GB/T）规定生产的内六角螺栓。
内六角螺栓是一种用于连接两个零件的紧固件，其特点是头部为六角形，便于使用扳手拧紧或松开。
国标内六角螺栓根据其尺寸、规格和性能等级的不同，可以满足各种不同场合的使用需求。
二、国标内六角螺栓的标准规格国标内六角螺栓的规格尺寸按照国家标准GB/T 70-2000《内六角圆柱头螺钉》执行。
其中，规格范围为 M1.6-M36，即螺纹直径为 1.6mm 至36mm。
在实际应用中，根据连接零件的尺寸、承载能力和使用环境等因素，选择合适的规格尺寸。
三、国标内六角螺栓的性能等级、材质和表面处理1.性能等级：国标内六角螺栓的性能等级分为 4.8、8.8、10.9、12.9 四个等级，分别对应不同的抗拉强度、抗剪强度和硬度要求。
不同性能等级的螺栓适用于不同的工作环境和负荷能力。
2.材质：国标内六角螺栓的材质主要为碳素结构钢、优质碳素结构钢和高强度合金结构钢。
不同材质的螺栓具有不同的力学性能和耐腐蚀性能。
3.表面处理：国标内六角螺栓的表面处理包括发黑、镀锌、镀镍、镀铬等，以提高螺栓的抗腐蚀性能和使用寿命。
四、国标内六角螺栓的应用领域国标内六角螺栓广泛应用于各种机械设备、车辆、船舶、桥梁、建筑等领域，用于连接、固定和传递载荷。
其应用范围之广泛，使得内六角螺栓成为紧固件行业中不可或缺的一员。
五、国标内六角螺栓的发展趋势随着我国经济的持续发展，内六角螺栓的需求量不断增长。
未来，国标内六角螺栓将继续优化产品结构，提高性能等级，扩大应用领域，以满足不断变化的市场需求。
内六角螺钉标准尺寸表内六角螺钉是一种常见的紧固件，广泛应用于各种机械设备和结构中。
内六角螺钉的标准尺寸是根据国际标准化组织（ISO）制定的，主要包括螺纹规格、长度、直径、头部形状和材料等方面。
下面是内六角螺钉标准尺寸表。
螺纹规格内六角螺钉的螺纹规格主要有一般螺纹、细牙螺纹和粗牙螺纹。
一般螺纹是最常见的规格，其中最常见的系列是M3到M12的规格，螺纹步距分别为0.5mm，0.7mm和1.0mm。
细牙螺纹是用于较小直径的螺钉，步距相对较小，例如M1到M2规格的螺纹步距为0.25mm。
粗牙螺纹则适用于大规格和高强度应用。
长度内六角螺钉的长度通常以毫米（mm）为单位进行标记。
长度的测量通常是从螺钉头的底部到螺钉末端的长度。
内六角螺钉的长度可以根据具体应用的需要进行定制，但也有一些常见的长度规格，例如10mm，16mm，20mm等。
常见的长度范围通常从6mm到50mm，然而，更长或更短的螺钉也可以根据需要制造。
直径内六角螺钉的直径也是以毫米（mm）为单位进行标记的。
直径通常是指螺钉的外径，内六角螺钉的头部直径通常比螺纹直径稍大。
直径的常见规格包括M3、M4、M5等，其中M3通常代表螺纹直径为3mm的螺钉。
直径范围通常从2mm到20mm，但也有超过20mm的大直径螺钉。
头部形状内六角螺钉的头部形状通常有两种，一种是圆头，另一种是圆柱头。
圆头内六角螺钉在头部有一个为六角形的凹槽，可以使用内六角扳手进行紧固和松动。
圆柱头内六角螺钉的头部呈圆柱状，可以使用平头螺丝刀进行操作。
根据具体应用需求，选择合适的头部形状。
材料内六角螺钉的制造材料通常是高强度钢，不锈钢或铝合金等金属材料。
高强度钢螺钉通常制作成8.8级或10.9级，而不锈钢螺钉通常采用A2、A4等材料进行规定。
材料的选择要根据具体应用的需求进行考虑，以确保螺钉的可靠性和耐腐蚀性。
内六角螺钉的标准尺寸表是根据国际标准化组织的标准规定制定的，不同国家和地区可能会有一些差异，但基本的尺寸规格通常是类似的。
六角螺栓规格表一、六角螺栓的概述六角螺栓是一种常用的紧固件，广泛应用于机械设备、汽车制造、建筑等领域。
它们以其结构简单、安装方便、紧固效果可靠等特点受到人们的喜爱。
在不同的使用场景中，我们常常会遇到需要了解六角螺栓规格的情况。
二、六角螺栓规格的表示方法六角螺栓规格一般包括直径、长、螺纹标准等多个参数。
下面是一些常用的表示方法：2.1 直径六角螺栓的直径是指六角螺栓的外径，一般用单位毫米（mm）表示，常见的直径有M5、M6、M8等。
2.2 长六角螺栓的长是指六角螺栓的整体长度，一般用单位毫米（mm）表示。
常见的长度有20mm、30mm、40mm等。
2.3 螺纹标准六角螺栓的螺纹标准有很多种，常见的有GB（国标）、DIN（德标）、ISO（国际标准化组织标准）等。
螺纹标准直接影响螺纹尺寸和螺距。
三、不同规格六角螺栓的应用场景六角螺栓的规格不同，适用的场景也会有所不同。
在此我们将根据直径和长度两个维度来讨论不同规格六角螺栓的应用场景。
3.1 直径为M5的六角螺栓直径为M5的六角螺栓通常用于一些对紧固要求不高、载荷较小的场合，如电子设备、家具等。
3.2 直径为M8的六角螺栓直径为M8的六角螺栓适用于一些中等载荷的场合，如机械设备、汽车制造等。
3.3 直径为M12的六角螺栓直径为M12的六角螺栓一般用于一些重载场合，如大型机械设备、桥梁建设等。
四、六角螺栓的材质选择六角螺栓的材质选择对于其性能和使用寿命有重要影响。
下面是一些常见的六角螺栓材质：4.1 碳钢碳钢是一种常见的六角螺栓材质，具有价格低廉、强度较高等特点。
但在潮湿环境下容易生锈。
4.2 不锈钢不锈钢是一种抗腐蚀性能较好的六角螺栓材质。
常用的不锈钢材质有A2（304）、A4（316）等。
4.3 合金钢合金钢是一种硬度较高、强度较大的六角螺栓材质。
对于一些对强度要求较高的场合，可以选择合金钢材质。
五、六角螺栓的性能等级六角螺栓的性能等级是指六角螺栓的强度和可靠性等级。
內六角螺絲
一. 功能:
主要起連接作用.
二. 規格:
內六角螺絲規格詳見附件:五金零件規格參考圖之內六角螺絲,相對應模板尺寸如下:
下托板與下墊腳用M12螺絲,長度為35MM,要用沉頭.
3.上托板與上墊腳用M12螺絲,長度為40MM,要用沉頭,每條墊
腳用兩個.
4.上托板,上墊腳和上模座連結螺絲用M16,長度為上托板加上
墊腳加10MM.
四. 排配原則:
1.螺絲到模板邊緣的垂直距離為20*20mm.
2.在內導柱附近排螺絲,在模板四角各排一个螺丝.
3.排完四個螺絲以後,再示螺絲間距離大小,以螺絲距離為
M6 120+/-20
M8 140+/-20
M10 180+/-20
M12 200+/-20
4.當模板寬度較大時可以考慮在模板中心按具體情況排布1~2個
螺絲加強模板
5.螺絲的連接方式應考慮組立及修模的拆卸方便.
6．螺丝锁入模板长：1.5~2倍的螺丝直径,如M8螺丝，锁入长度为12~16mm
7.螺丝长度计算。
内六角紧定螺钉标准内六角紧定螺钉是一种常用的紧固件，具有内六角头和螺纹结构，广泛应用于机械设备、汽车、航空航天等领域。
内六角紧定螺钉的标准化对于保障产品质量、提高生产效率具有重要意义。
本文将对内六角紧定螺钉的标准进行详细介绍，以便相关人员更好地了解和应用。
一、内六角紧定螺钉的材质标准。
内六角紧定螺钉的材质标准主要包括材料和硬度要求。
常用的材料有碳钢、合金钢、不锈钢等，硬度要求一般根据使用环境和需求进行选择。
在选择材料时，需要根据实际使用情况进行合理的选型，以确保产品的使用性能和安全性。
二、内六角紧定螺钉的尺寸标准。
内六角紧定螺钉的尺寸标准包括直径、长度、螺纹规格等要求。
不同规格的螺钉适用于不同的紧固场合，因此在选择和使用时需要根据实际需要进行合理的搭配。
此外，对于特殊尺寸的螺钉，还需要按照相关标准进行定制生产，以满足特定的使用要求。
三、内六角紧定螺钉的表面处理标准。
内六角紧定螺钉的表面处理标准包括镀锌、镀镍、磷化等，不同的表面处理能够提供不同的防腐蚀性能和外观效果。
在实际应用中，需要根据使用环境和要求进行合理的选择，以延长产品的使用寿命并提高外观质量。
四、内六角紧定螺钉的性能标准。
内六角紧定螺钉的性能标准包括拉伸强度、扭矩系数、抗腐蚀性能等要求。
这些性能指标直接影响着螺钉的使用效果和安全性能，因此在生产和选择时需要严格按照标准要求进行检测和验证，以确保产品的质量和可靠性。
五、内六角紧定螺钉的标准化管理。
内六角紧定螺钉的标准化管理是保障产品质量和生产效率的重要手段。
企业需要建立完善的标准化管理体系，包括制定标准化工艺流程、建立标准化检测手段、加强标准化培训等，以提高产品的一致性和稳定性。
六、内六角紧定螺钉的应用范围。
内六角紧定螺钉广泛应用于机械设备、汽车、航空航天等领域，是这些领域中不可或缺的紧固件。
通过严格的标准化管理和合理的选择应用，能够有效提高产品的质量和生产效率，从而为相关行业的发展提供有力支持。
内六角头螺栓国家尺寸标准内六角头螺栓是一种常见的紧固件，在许多机械和结构中被广泛使用。
它具有六个等边的凸起，可以使用内六角扳手或扳手进行拧紧。
内六角头螺栓具有很高的强度和承载能力，因此被广泛应用于需要承受较大力的设备和工程上。
根据国家标准，内六角头螺栓的尺寸有一系列规定。
这些规定涵盖了螺栓的直径、长度、螺纹规格和材料等方面。
下面将详细介绍内六角头螺栓的国家尺寸标准。
1.直径：内六角头螺栓的直径通常以毫米为单位进行标记，常见的直径有M5、M6、M8、M10、M12等。
其中，M5表示螺栓的直径为5毫米，以此类推。
2.长度：内六角头螺栓的长度也通常以毫米为单位进行标记，常见的长度有10mm、15mm、20mm、25mm等。
长度是螺栓从螺纹起点到螺纹结束点的距离，根据具体使用需求选择合适的长度。
3.螺纹规格：内六角头螺栓的螺纹规格主要分为普通螺纹和细螺纹两种。
普通螺纹通常用N表示，细螺纹用F表示。
根据需要，可以选择合适的螺纹规格。
4.材料：内六角头螺栓通常由碳钢或合金钢制成。
碳钢螺栓一般用8.8级、10.9级、12.9级等等表示，数字代表螺栓的抗拉强度，级数越高，强度越大。
合金钢螺栓的强度更高，一般用10.9级或12.9级表示。
除了上述基本参数外，内六角头螺栓还有一些其他的尺寸标准。
例如，螺栓的头部直径、头部高度、承载能力等。
这些参数的标准可以根据国家的相关规定或客户的特殊需求来确定。
内六角头螺栓的国家尺寸标准对于保证螺栓的互换性和安全性至关重要。
标准化的尺寸能够确保各种螺栓在使用时能够完全契合并能够承受预期的载荷。
此外，标准化尺寸的螺栓也方便采购和使用，可以大大简化工作流程。
总结起来，内六角头螺栓的国家尺寸标准确保了螺栓的质量和互换性，并为工程和设备提供了可靠的连接方式。
采用合适的尺寸和材料的螺栓可以确保设备的稳定性和安全性，并提高工作效率。
因此，在使用内六角头螺栓时，务必遵循国家尺寸标准，选择合适的规格和材料，以提供最佳的紧固效果。
文件编号MS-02编 制张俊敏文件版次A 校 对页 次22OF25审 批制定部门设计部制定日期2003-8-28M3M4M5M6M8M10A.设计尺寸螺纹(标号)M3M4M5M6M8M10螺距，mm 0.50.70.81 1.25 1.5螺纹长度，mm 182022242832头部高度，mm 3456810头部直径，mm 5.578.5101316内六角键尺寸，mm 2.534568B.螺孔钻头尺寸螺孔钻头尺寸,mm2.53.34.25 6.88.5M12M16M20M24M30M42A.设计尺寸螺纹(标号)M12M16M20M24M30M42螺距，mm 1.752 2.53 3.5 4.5螺纹长度，mm 384452607296头部高度，mm 121620243042头部直径，mm 182430364563内六角键尺寸，mm101417192232富达金五金塑胶有限公司螺 纹 尺 寸规 格规 格12.9级公制内六角螺丝(SHCS)的规格12.9级公制内六角螺丝(SHCS)的规格Fudakin Plastic&Metalco.,Ltd 文件标题：模具螺丝标准螺纹尺寸M12～M42螺纹尺寸M3～M10螺 纹 尺 寸B.螺孔钻头尺寸螺孔钻头尺寸,mm10.21417.52126.537.5文件编号MS-02编 制张俊敏文件版次A 校 对页 次23OF25审 批制定部门设计部制定日期2003-8-281/8-405/32-323/16-241/4-205/16-183/8-16A.设计尺寸螺纹1/8-405/32-323/16-241/4-205/16-183/8-16螺距，mm 0.6350.794 1.058 1.27 1.411 1.588螺纹长度，mm 192222252832头部高度，mm 3.18 4.17 4.83 6.357.949.53头部直径，mm 5.21 6.867.949.5311.9114.29内六角键尺寸，mm 3/329/645/323/161/45/16B.螺孔钻头尺寸螺孔钻头尺寸,mm2.583.45 3.8 5.11 6.537.941/2-135/8-113/4-101-811/4-711/2-6A.设计尺寸螺纹(标号)1/2-135/8-113/4-101-811/4-711/2-6螺距，mm 1.954 2.309 2.54 3.175 3.629 4.233螺纹长度，mm 384451647995头部高度，mm12.715.8819.0525.431.7538.1螺纹尺寸1/2-13至11/2-6（粗牙）螺 纹 尺 寸12.9级英制内六角螺丝(SHCS)的规格螺 纹 尺 寸规 格规 格12.9级英制内六角螺丝(SHCS)的规格螺纹尺寸1/8-40至3/8-16(粗牙)文件标题：模具螺丝标准富达金五金塑胶有限公司Fudakin Plastic&Metalco.,Ltd头部直径，mm 19.0523.8128.5838.147.6357.15内六角键尺寸，mm 3/81/25/83/47/81B.螺孔钻头尺寸螺孔钻头尺寸,mm10.7213.8916.6722.2228.1834文件编号MS-02编 制张俊敏文件版次A 校 对页 次24OF25审 批制定部门设计部制定日期2003-8-28公制(标号)M3M4M5M6M8M10直径3456810最小螺距0.50.70.81 1.25 1.5最小内径 2.4583.2424.1344.9176.6478.376英制(标号)1/8-405/32-323/16-241/4-205/16-183/8-16直径 3.175 4.166 4.826 6.357.9389.525最小螺距0.6350.794 1.058 1.27 1.411 1.588最小内径 2.395 3.193 3.528 4.793 6.2057.577公制(标号)M12M16M20M24M30M42直径121620243042最小螺距 1.752 2.53 3.5 4.5最小内径10.10613.83517.29420.75226.21137.129英制(标号)1/2-135/8-113/4-101-8111/4-7111/2-6直径12.715.87519.0525.431.7538.1最小螺距1.9542.3092.543.1753.6294.233近似相同的螺丝:公制和英制(美国统一)(所有尺寸均为mm)文件标题：模具螺丝标准富达金五金塑胶有限公司 Fudakin Plastic&Metalco.,Ltd。
