市政给水排水管道工程验收讲义

第一节给水排水管道工程施工及验收一、基本规定（一）施工基本规定<1>从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。

给排水管道工程施工和质量管理应具有相应的施工技术标准。

<2>施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。

<3>施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况，做好施工准备工作。

<4>施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。

<5>施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。

施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。

<6>施工临时设施应根据工程特点合理设置，并有总体布置方案。

对不宜间断施工的项目，应有备用动力和设备。

<7>施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：<7.1>施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；<7.2>临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；<7.3>临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；<7.4>不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；<7.5>对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。

回填土沉陷
总结词
回填土沉陷是指在回填过程中，土壤下 沉导致管道受压变形。
VS
详细描述
回填土沉陷的原因可能是回填土壤含水量 过高、夯实方法不当等。为解决这一问题 ，应选用符合要求的回填土壤，控制好土 壤含水量。同时，应采用合适的夯实方法 ，确保夯实质量。在回填过程中，应加强 沉降观测，及时发现并处理沉陷问题。
施工流程
该工程采用顶管法进行施工，具体流程包括工作坑开挖、顶管机安装、管道顶进、泥浆处 理等。在施工过程中，严格控制顶进的方向和速度，确保管道按照设计要求顶进。
经验总结
该工程在施工过程中，注重技术创新和质量监控，采用了一系列新工艺和新技术，有效提 高了施工效率和质量。同时，加强施工现场管理，确保了工程的安全与文明施工。
某海绵城市建设中的给水排水管道施工案例
案例概述
施工流程
经验总结
某海绵城市建设项目是为了提高城市 雨水利用和防洪排涝能力而进行的工 程。在该项目的给水排水管道施工中 ，需要采取相应的技术措施来保证施 工质量，同时满足海绵城市建设的需 求。
该工程的给水排水管道施工包括雨水 管道、污水管道和合流管道等不同类 型。具体流程包括测量定位、沟槽开 挖、基础处理、管道安装、回填等。 在施工过程中，注重管道的渗漏和防 洪排涝能力的控制。
和标高。
按照设计要求进行管沟 开挖，确保沟槽的尺寸、 坡度和深度符合标准。
按照设计图纸和规范要 求进行管道安装，确保 接口密封、管身稳定。
完成管道安装后，及时 进行回填和夯实，确保 管顶覆土厚度符合要求。
施工安全与环境保护
01
02
03
安全防护措施
在施工现场设置安全警示 标志，提供必要的安全防 护用品，确保作业人员安 全。

7
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。

给排水施工及验收标准为确保建筑物的排水系统正常运行，需要在施工及验收环节严格按照标准进行操作。

本文将详细介绍给排水施工及验收的标准要求，以确保排水系统的正常运行。

一、排水管道施工标准1. 排水管道的选择与安装（1）排水管材料应符合国家标准，确保质量可靠。

（2）管道应采用坡度设计，保证排水畅通。

（3）排水管道的连接处应牢固密封，防止漏水现象。

2. 排水井及检查井的安装（1）排水井及检查井应设置在合适位置，便于清理和维护。

（2）井盖应固定牢固，不得存在松动现象。

（3）井底应平整，排水口位置准确。

3. 排水管道的绝缘（1）排水管道需要进行防腐处理，确保使用寿命。

（2）排水管道与墙体、地面的接口应有专门的防水处理，杜绝渗水现象。

二、排水系统验收标准1. 排水管道验收（1）检查排水管道的材料是否符合标准，是否有变形、裂缝或渗漏现象。

（2）检查管道的连接是否牢固，是否有错位或松动。

（3）测量排水管道的坡度是否符合设计要求。

2. 排水井及检查井验收（1）检查井盖是否完好，井底是否平整。

（2）检查井的密封性能，是否存在漏水情况。

（3）检查排水井及检查井的位置是否合理，是否方便维护。

3. 排水系统功能验收（1）进行排水系统通水试验，检测排水系统的流量和排水速度。

（2）检查排水系统是否畅通，是否存在堵塞和漏水情况。

（3）排水系统运行一段时间后再次检查，确保系统稳定运行无故障。

通过严格按照排水施工及验收标准进行操作，可以有效确保排水系统的正常运行，并减少后期的维护成本和使用风险。

希望所有从事排水系统工程的相关人员都能严格遵守标准，做好施工及验收工作，提高排水系统运行的可靠性和安全性。

5、与相关施工质量验收规范标准的关系：规范 应充分体现给水排水的行业、专业特点，至于
一些通用性和常规性的技术，已经有相关的专
业规范予以支持，可直接引用其他现行规范的
名称，而不需另行编制。也就是将一些现行规
范中没有涉及到的，具有本行业工程技术特征
的、独特的内容，作为编制重点。如构筑物讨
论稿中有关基坑、混凝土结构（模板、钢筋、
（5）钢管防腐：原规范GB50268中钢管防腐 涉及水泥砂浆内防腐层、石油沥青外防腐 层、环氧煤沥青外防腐层。本次修订增加 了涂塑内外防腐层、钢管阴极保护等。
（6）不同管材接口连接形式：除了混凝土管、 钢管、铸铁管外，球墨铸铁管、硬聚氯乙 烯管（UPVC）、聚乙烯管（PE）、聚丙 稀管（PP）、玻璃钢管（FRP）等已应用 到给排水管道中，其接口连接形式也多样。 除了原规范中的刚性、半刚性、柔性连接 外，还增加了化学管材的承插、套筒、粘 连接、聚乙烯管熔焊（电熔、热熔）、钢 塑法兰等。
3、管道规范与构筑物规范、以及各章节之间 应相辅相成：既各自独立，又相互补充， 避免重复。管道应重点放在不同施工技术 的管道敷设、附属构筑物施工；构筑物应 重点放在土建结构施工和满足设备安装、 工艺运行条件。如：GB50141取水口、排 放口的管道施工部分按GB50268的相关规 定执行。GB50268中涉及混凝土结构的按 GB50141的相关规定执行等。降水排水、 基坑围护、地基加固等内容基本相同，重 点放在GB50141中，GB50268仅对不同之 处加以要求。
给水排水管道工程施工及 验收规范
中华人民共和国国家标准 GB50268— 年5月1日实施
规范修订的简要情况
本规范根据建设部“关于印发《二零零四年 工
程建设国家标准制定、修订计划》的通知” （建标< 2004>67号）的要求，由北京市市

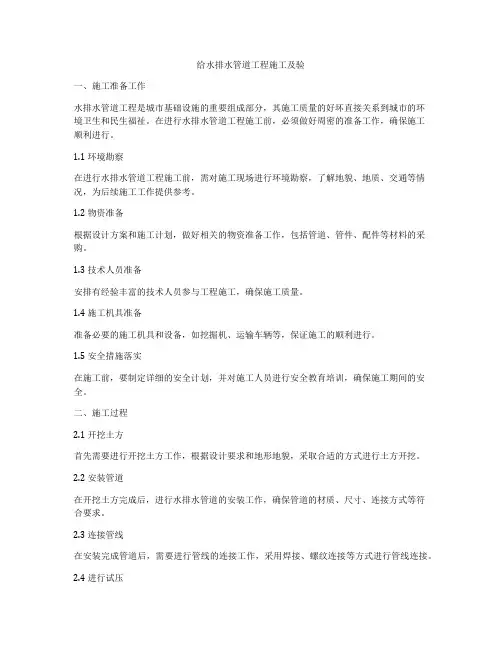

给水排水管道工程施工及验一、施工准备工作水排水管道工程是城市基础设施的重要组成部分，其施工质量的好坏直接关系到城市的环境卫生和民生福祉。

在进行水排水管道工程施工前，必须做好周密的准备工作，确保施工顺利进行。

1.1 环境勘察在进行水排水管道工程施工前，需对施工现场进行环境勘察，了解地貌、地质、交通等情况，为后续施工工作提供参考。

1.2 物资准备根据设计方案和施工计划，做好相关的物资准备工作，包括管道、管件、配件等材料的采购。

1.3 技术人员准备安排有经验丰富的技术人员参与工程施工，确保施工质量。

1.4 施工机具准备准备必要的施工机具和设备，如挖掘机、运输车辆等，保证施工的顺利进行。

1.5 安全措施落实在施工前，要制定详细的安全计划，并对施工人员进行安全教育培训，确保施工期间的安全。

二、施工过程2.1 开挖土方首先需要进行开挖土方工作，根据设计要求和地形地貌，采取合适的方式进行土方开挖。

2.2 安装管道在开挖土方完成后，进行水排水管道的安装工作，确保管道的材质、尺寸、连接方式等符合要求。

2.3 连接管线在安装完成管道后，需要进行管线的连接工作，采用焊接、螺纹连接等方式进行管线连接。

2.4 进行试压连接完成后，需要进行管道的试压工作，确保管道的密封性和承压性符合要求。

2.5 整体验收完成试压工作后，需要对整体的水排水管道工程进行验收，确保工程质量完全符合设计要求。

三、验收标准3.1 设计规范验收时需按照设计文件和技术规范的要求进行验收，确保水排水管道工程的设计符合要求。

3.2 施工质量验收时需要对水排水管道工程的施工质量进行检查，包括管道的材质、连接方式等是否符合要求。

3.3 安全可靠验收时需要对水排水管道工程的安全性进行检查，确保工程的安全可靠性。

3.4 环保标准验收时需对水排水管道工程的环保标准进行检查，确保工程不会对环境造成污染。

四、总结水排水管道工程施工及验收是一个复杂而细致的过程，需要施工人员在每一个环节都要认真对待，确保工程质量和安全性。

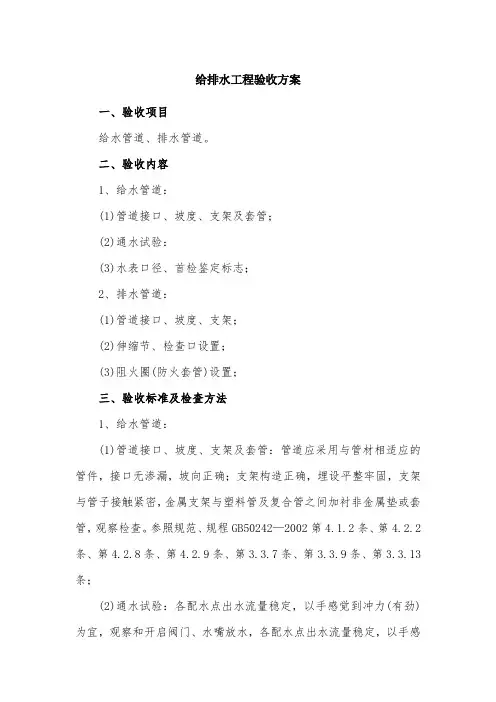

给排水工程验收方案一、验收项目给水管道、排水管道。

二、验收内容1、给水管道：(1)管道接口、坡度、支架及套管；(2)通水试验：(3)水表口径、首检鉴定标志；2、排水管道：(1)管道接口、坡度、支架；(2)伸缩节、检查口设置；(3)阻火圈(防火套管)设置；三、验收标准及检查方法1、给水管道：(1)管道接口、坡度、支架及套管：管道应采用与管材相适应的管件，接口无渗漏，坡向正确；支架构造正确，埋设平整牢固，支架与管子接触紧密，金属支架与塑料管及复合管之间加衬非金属垫或套管，观察检查。

参照规范、规程GB50242—2002第4.1.2条、第4.2.2条、第4.2.8条、第4.2.9条、第3.3.7条、第3.3.9条、第3.3.13条；(2)通水试验：各配水点出水流量稳定，以手感觉到冲力(有劲)为宜，观察和开启阀门、水嘴放水，各配水点出水流量稳定，以手感觉到冲力(有劲)为宜。

参照规范、规程GB50242—2002第4.2.2条；(3)水表口径、首检鉴定标志：水表口径符合设计要求，宜与给水管道接口管径一致；水表上应有首检鉴定标志，观察检查。

参照规范、规程GB50015-2003第3.4.18条《关于推进住宅产业现代化提高住宅质量的若干意见》(国办发[1999]72号)。

2、排水管道：(1)管道接口、坡度、支架：接口无渗漏，坡向正确，顺直，无倒坡；支架构造正确，埋设平整牢固；观察检查和水平尺、拉线尺量检查。

参照规范、规程GB50242—2002第5.2.1条、第5.2.2条、第5.2.3条：(2)伸缩节设置：排水塑料管道上安装的伸缩节，必须按设计要求及位置设置，观察检查。

参照规范、规程GB50242—2002第5.2.4条；(3)阻火圈(防火套管)设置：高层建筑U-PVC排水主立管应设置阻火圈或防火套管，并符合设计要求，观察检查。

参照规范、规程GB50242—2002第5.2.4条；(4)检查口（清扫口）设置：检查口或清扫口设置的设置应符合规范要求。

03
排水管道工程施工质量控制
施工前的质量控制
80%
施工方案审查
对承包单位的施工组织设计、施 工计划、施工工艺等进行审查， 确保其科学合理。
100%
原材料质量控制
对进场的管材、接口材料等原材 料进行质量检验，确保材料符合 设计要求。
80%
现场准备
确保施工现场平整、无障碍物， 为施工提供良好的作业条件。
施工管理
加强施工现场管理，确保各项安全措 施和环保措施到位，提高施工效率和 质量。
质量监督
在施工过程中，金华管业需要设立质 量监督部门，对施工过程进行全面监 督，及时发现并解决问题。
金华管业排水管道工程施工质量验收案例三
01 验收标准
02 地质勘察
03 结构设计
04 施工方法
05 质量检测
对于特殊地质条件下的排 水管道工程，金华管业需 要更加严格地执行相关规 范和标准。
管道变形问题及解决方法
管道变形问题
排水管道施工过程中，可能会因为地基不稳、施工不当等原 因导致管道变形。
解决方法
在施工前对地基进行加固处理，确保地基稳定。同时，在施 工过程中严格遵守施工规范，避免施工不当导致管道变形。 在发现管道变形时，及时采取措施进行纠正，如采用支撑、 加固等措施。
05
排水管道工程施工质量验收案例分析
解决方法
在施工前严格把控材料质量，施工过程中保证接口密封性，采用 合格的密封材料进行密封，如橡胶密封圈等。同时，在管道安装 完成后进行压力试验，确保管道无渗漏。
管道堵塞问题及解决方法
管道堵塞问题
排水管道施工过程中，可能会因为施工操作不当、杂物进入管道等原因导致管 道堵塞。
解决方法

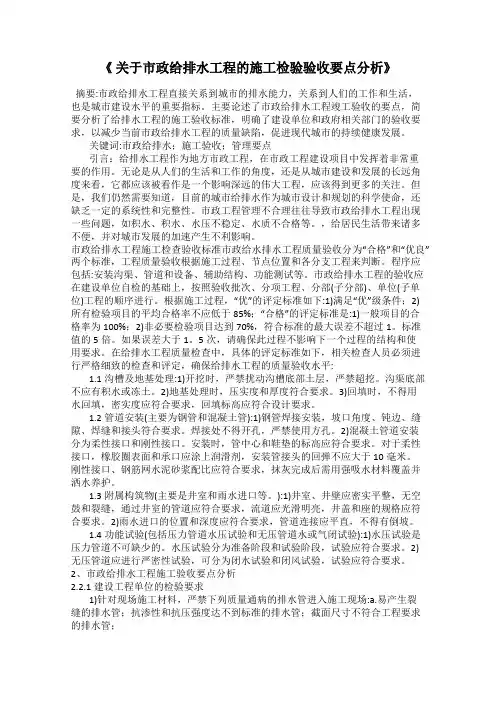

《关于市政给排水工程的施工检验验收要点分析》摘要:市政给排水工程直接关系到城市的排水能力，关系到人们的工作和生活，也是城市建设水平的重要指标。

主要论述了市政给排水工程竣工验收的要点，简要分析了给排水工程的施工验收标准，明确了建设单位和政府相关部门的验收要求，以减少当前市政给排水工程的质量缺陷，促进现代城市的持续健康发展。

关键词:市政给排水；施工验收；管理要点引言：给排水工程作为地方市政工程，在市政工程建设项目中发挥着非常重要的作用。

无论是从人们的生活和工作的角度，还是从城市建设和发展的长远角度来看，它都应该被看作是一个影响深远的伟大工程，应该得到更多的关注。

但是，我们仍然需要知道，目前的城市给排水作为城市设计和规划的科学使命，还缺乏一定的系统性和完整性。

市政工程管理不合理往往导致市政给排水工程出现一些问题，如积水、积水、水压不稳定、水质不合格等。

，给居民生活带来诸多不便，并对城市发展的加速产生不利影响。

市政给排水工程施工检查验收标准市政给水排水工程质量验收分为“合格”和“优良”两个标准，工程质量验收根据施工过程、节点位置和各分支工程来判断。

程序应包括:安装沟渠、管道和设备、辅助结构、功能测试等。

市政给排水工程的验收应在建设单位自检的基础上，按照验收批次、分项工程、分部(子分部)、单位(子单位)工程的顺序进行。

根据施工过程，“优”的评定标准如下:1)满足“优”级条件；2)所有检验项目的平均合格率不应低于85%；“合格”的评定标准是:1)一般项目的合格率为100%；2)非必要检验项目达到70%，符合标准的最大误差不超过1。

标准值的5倍。

如果误差大于1。

5次，请确保此过程不影响下一个过程的结构和使用要求。

在给排水工程质量检查中，具体的评定标准如下，相关检查人员必须进行严格细致的检查和评定，确保给排水工程的质量验收水平:1.1沟槽及地基处理:1)开挖时，严禁扰动沟槽底部土层，严禁超挖。

沟渠底部不应有积水或冻土。
