混凝土结构外观尺寸偏差实测实量记录表

混凝土现浇结构外观及尺寸偏差检查标准天元集团技术质量管理标准混凝土现浇结构外观及尺寸偏差检查标准起草人:批准人:混凝土现浇结构外观及尺寸偏差检查标准1 总则为贯彻集团的质量方针和质量目标，提高混凝土工程的施工质量，按照国家有关标准，结合集团的施工及管理水平制定本标准。

2 适用范围集团施工的所有建筑物和构筑物的混凝土结构工程。

3 外观质量检查:3.1 标准要求:表面平整，棱角顺直，阴阳角方正，预埋件(孔)位置准确;不应有露筋、蜂窝、孔洞、夹渣、疏松、裂缝、缺角掉楞等缺陷;构件表面色泽均匀、不宜有气泡、麻面、掉皮、起砂、沾污;楼梯踏步齿角整齐，无吃模、掉角、脚印等;施工缝位置正确、处理方法正确;剪力墙根部无烂根现象，接缝平顺、严密、无位移错台、无漏浆;三小间止水梁位置正确，高度、宽度满足要求，有地面填充层的三小间门口按要求设置止水梁并留有管道套管;阳台栏板、飘窗、造型等结构尺寸正确、横竖通线;混凝土振捣密实，缺陷根据规范要求进行处理，养护措施到位;后浇带有独立的支撑体系、留设位置和尺寸准确、留槎边角整齐、防水防潮措施有效，两侧模板不漏浆，钢筋有防护措施、保护层厚度满足要求、位置正确、绑扎牢固、无污染。

3.2 检查方法:全数观察，尺量。

3.3评分办法3.3.1评分标准序号项目分值评分标准大面、棱角、阴阳角有明显不平整、不顺直、不方表面平整，棱角顺1 10 正，影响整体观感的扣3~5分，影响不大的扣1~2分。

直，阴阳角方正纵向受力钢筋露筋，每处扣5分，其他钢筋有少2 10 露筋量露筋每处扣1分。

构件主要受力部位有蜂窝每处扣5分，其他部位3 10 蜂窝有少量蜂窝每处扣1~2分。

构件主要受力部位有孔洞每处扣5~7分，其他部4 10 孔洞位有少量孔洞每处扣2~4分。

1构件主要受力部位有夹渣每处扣5分，其他部位5 10 夹渣有少量夹渣每处扣1分。

构件主要受力部位有疏松每处扣5分，其他部位6 10 疏松有少量疏松每处扣1分。

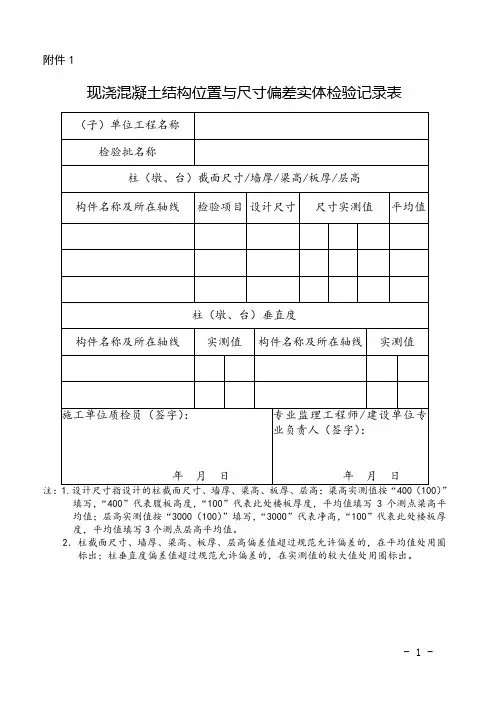

现浇混凝土结构位置与尺寸偏差实体检验记录表
）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。

2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处用圈标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。

- 1 -
混凝土结构位置与尺寸偏差实体检验汇总表
- 2 -
附件3
现浇混凝土结构位置与尺寸偏差实体检验现场标示方法
- 3 -。

附件1现浇混凝土结构位置与尺寸偏差实体检验记录表（100）”填写,“400"代表腹板高度,“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写,“3000”代表净高，“100"代表此处楼板厚度，平均值填写3个测点层高平均值.2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处用圈标出；柱垂直度偏差值超过规范允许偏差的,在实测值的较大值处用圈标出。

- 1 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表（100)"填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000(100）”填写，“3000”代表净高,“100”代表此处楼板厚度，平均值填写3个测点层高平均值.2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处用圈标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用圈标出。

- 2 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表（100）”填写，“400”代表腹板高度,“100"代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。

2．柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处用圈标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处- 3 -用圈标出。

附件2混凝土结构位置与尺寸偏差实体检验汇总表部位：一层墙及大堂夹层梁板- 4 -附件1现浇混凝土结构位置与尺寸偏差实体检验记录表（100）”填写，“400”代表腹板高度，“100”代表此处楼板厚度，平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写，“3000"代表- 5 -净高,“100”代表此处楼板厚度，平均值填写3个测点层高平均值。

实测实量标准1）、混凝土结构工程1、截面尺寸偏差指标说明：反映层高范围内剪力墙厚度、柱尺寸的偏差。

允许偏差值要求：现浇墙、柱、梁结构尺寸允许偏差为：+4mm、-2mm。

超过该允许偏差记为不合格.测量工具:5 米钢卷尺测量方法和数据记录（1) 以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

(2）同一墙/柱面作为1 个实测区，累计实测实量5 个实测区。

每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1 次，选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1 个计算点。

2、表面平整度指标说明：反映层高范围内剪力墙、砼柱表面平整程度。

允许偏差值要求:表面平整度允许偏差为:4mm.超过该允许偏差记为不合格。

测量工具：2 米靠尺、楔形塞尺测量方法和数据记录:(1）剪力墙/暗柱:选取长边墙，任选长边墙两面中的一面作为1 个实测区。

累计实测实量5 个实测区。

（2）当所选墙长度小于3 米时,同一面墙4 个角（顶部及根部)中任取2 个角。

按45 度角斜放靠尺，累计测2 次表面平整度。

这2 个实测值分别作为该指标合格率的2 个计算点。

(3)当所选墙长度大于3 米时,除按45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1 次表面平整度。

这3 个实测值分别作为判断该指标合格率的3 个计算点.3、垂直度指标说明：反映层高范围内剪力墙、混凝土柱表面垂直的程度.允许偏差值要求:垂直度允许偏差为:4mm（层高≦5m)、5mm（层高﹥5m）. 超过该允许偏差记为不合格。

测量工具:2 米靠尺测量方法和数据记录:（1)剪力墙:任取长边墙的一面作为1 个实测区。

累计实测实量5 个实测区。

（2）当墙长度小于3 米时，同一面墙距两端头竖向阴阳角300mm 位置，分别按以下原则实测2 次:一是靠尺顶端接触到上部混凝土顶板位置时测1 次垂直度，二是靠尺底端接触到下部地面位置时测1 次垂直度，这2 个实测值分别作为判断该实测指标合格率的2 个计算点。

南水北调中线工程总干渠禹州长葛段工程建筑物工程外观质量现场检验记录表（一）单位工程名称分部工程名称施工单位主要混凝土浇筑工程量现场检验日期年月日至年月日序号项目名称标准分检测项目质量控制标准实测值（检查结果）合格率（%）评定得分检查日期平均评定得分1 2 3 4 5 6 7 8 9 101 外部尺寸（mm）10设计值长：混凝土建筑±15mm，砌体建筑±30mm宽：高：2 轮廓线顺直度10主要建筑物±25mm/15m（15米拉线检查，5m内最大值±8mm）其它建筑物3 表面平整度（mm）10混凝土建筑物8mm/2m浆砌石墩、墙20mm/2m预制块护坡8mm/2m砌石护坡20mm/2m4 立面垂直度（mm）10主要建筑物＜4‰全高，且偏差值＜20mm其它建筑物＜5‰全高，且偏差值＜20mm5 大角方正 5主要建筑物3mm/20cm其它建筑物4mm/20cm南水北调中线工程总干渠禹州长葛段工程建筑物工程外观质量现场检验记录表（二）序号项目名称标准分检测项目质量控制标准实测值（检查结果）合格率（%）评定得分检查日期平均评定得分1 2 3 4 5 6 7 8 9 106 衬砌排水沟4宽度±15mm边线顺直度＜30mm/15 m7 梯步 3 设计值长：±10mm宽：±5mm高：±5mm8 栏杆 3立柱及杆垂直度＜4‰全高立柱间距、高度±10mm9 扶梯 2宽度、高度±10mm顺直度±10mm /5m10 启闭平台梁、柱、排架5结构尺寸长：±10mm宽：±10mm高：±10mm垂直度＜4‰全高，且偏差值＜20mm南水北调中线工程总干渠禹州长葛段工程建筑物工程外观质量现场检验记录表（三）序号项目名称标准分检查数量质量控制标准检查结果评定得分检查日期平均评定得分1 曲面(扭面)与平面联接9 全部检查一级：联接平顺、曲线流畅，表面清洁；二级：联接较平顺、曲线较流畅，表面较清洁；三级：联接基本平顺、曲线基本流畅，表面基本清洁；四级：达不到三级标准者；2 混凝土表面10 全部检查一级：混凝土表面色泽一致，无麻面、蜂窝、裂缝、碰损掉角，无明显错台；二级：混凝土表面色泽较一致，无蜂窝、裂缝，有少许麻面，次要部位个别碰损掉角，略显错台，有少许表面抹面处理痕迹；三级：混凝土表面色泽基本一致，无裂缝，局部有蜂窝、麻面，主要部位个别碰损掉角，有错台，有较多的表面抹面处理痕迹；四级：达不到三级标准者；3 砌体表面8 全部检查一级：砌体边缘顺直，表面平整，砌缝均匀，施工缝平直；二级：砌体边缘较顺直，表面较平整，砌缝较均匀，施工缝较平直；三级：砌体边缘基本顺直，表面基本平整，砌缝基本均匀，施工缝基本平直；四级：达不到三级标准者；4 表面钢筋割除及处理3 全部检查一级：割除彻底，封堵密实，表面平整；二级：割除较干净，封堵较密实，表面较平整；三级：割除基本干净，封堵基本密实，表面基本平整；四级：达不到三级标准者；5 变形缝 3 变形缝总数的25%一级：止水材料完整，缝宽均匀平顺，充填料饱满密实；二级：止水材料完整，缝宽较均匀平顺，充填料较饱满密实；三级：止水材料完整，缝宽基本均匀，充填料基本饱满；四级：未达到三级标准者；合计应得标准分，评定得分，得分率% 施工单位设计单位监理单位建设单位年月日年月日年月日年月日南水北调中线工程总干渠禹州长葛段工程建筑物工程回填前检查记录表（四）序号检查内容检查结果1 基坑开挖宽度、坡度是否满足设计要求2 基面是否有积水，杂物是否清理干净3 回填的建基面是否进行了地质述描4 建筑物两侧的回填宽度是否满足设计及碾压振动设备作业要求5 回填材料的准备或拌制设备是否符合要求6 现场配备的碾压振动设备能否保证压实指标7 建筑物质量缺陷是否已处理完毕并通过验收8 穿渠建筑物的顶部设计有无排水盲沟、碎石垫层等透水设施，如有，是否采取了防渗措施9 配备的摄像设备能否满足现场施工录像要求10 其它需要检查的内容检查结论施工单位设计单位监理单位建设单位年月日年月日年月日年月日填表说明：1、本表填写按《南水北调工程外观质量评定标准（试行）》NSBD11-2008执行；2、检测项目以实测值填写，单位以mm计；3、检查项目根据检查应得的相应等级直接填写“符合х级质量标准要求”；4、一级（合格率100 %）得分为100 %×标准分，二级（合格率90 %～99.9%）得分为90 %×标准分，三级（合格率70 %～89.9%）得分为70 %×标准分，四级（合格率小于70%）得分为0。

附表三：实测实量记录表格式（A5版）
实测实量记录表目录
钢筋绑扎实测实量记录表（A5版） hnwj-gc-zl-scsl-01
混凝土结构实测实量记录表（A5版） hnwj-gc-zl-scsl-02
砌体实测实量记录表（A5版） hnwj-gc-zl-scsl-03
内墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-04
本表由质检组填写，由质量主管留存。

内墙涂饰实测实量记录表（A5版） hnwj-gc-zl-scsl-05
水泥地面实测实量记录表（A5版） hnwj-gc-zl-scsl-06
地砖地面实测实量记录表（A5版） hnwj-gc-zl-scsl-07
楼梯地面实测实量记录表（A5版） hnwj-gc-zl-scsl-08
饰面砖墙面实测实量记录表（A5版） hnwj-gc-zl-scsl-09
外墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-10
外墙保温实测实量记录表（A5版） hnwj-gc-zl-scsl-11
屋面找坡层、找平层实测实量记录表（A5版） hnwj-gc-zl-scsl-12
屋面面层实测实量记录表（A5版） hnwj-gc-zl-scsl-13
防水层实测实量记录表（A5版） hnwj-gc-zl-scsl-14
安装实测实量记录表（A5版） hnwj-gc-azzl-scsl-01
本表由质检组填写，由质量主管留存。

5.1混凝土结构工程5.1.2. 根据检测楼层结构平面图，实测区为每户每个独立功能房间和公共部分。

实测砼结构的轴线位移、截面尺寸、垂直度、墙体平整度、顶板水平度极差、楼板厚度。

对于验收以后需改造的结构仍需作为实测区，施工完成后组织实测实量，相关标准不变。

详见下表：5.2. 砌筑工程5.2.2. 根据检测楼层平面图，实测区为每户每个独立功能房间和公共部分的砌体。

实测墙体的方正度、垂直度、平整度、门窗洞口偏差。

对于验收以后需改造的墙体仍需作为实测区，施工完成后组织实测实量，相关标准不变。

详见下表：5.3.抹灰、饰面工程5.3.1. 根据各项目栋号实际进度情况，计划检测的楼层抹灰、饰面施工完成7天内，监理单位按要求开始做抹灰、饰面工程的实测实量。

同时，需检查记录墙地面抹灰空鼓、裂缝情况。

5.3.2. 根据检测楼层平面图，实测区为每户每个独立功能房间和公共部分的抹灰、饰面。

实测抹灰及饰面工程的垂直度、平整度、阴阳角方正、室内净高、开间进深偏差、房间方正度、凸窗大小头（喇叭口）。

采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。

对于其他后改造正式墙体抹灰、饰面，施工完成后组织实测实量，相关标准不变。

详见下表：5.4.门窗工程5.4.1. 根据各项目栋号实际进度情况，计划检测的楼层门窗框安装施工完成3天内，监理单位按要求开始做门窗工程的实测实量。

5.4.2. 根据检测楼层平面图，实测区为每户和公共部分的内外门窗框。

入户门框定位必须检查验收。

实测门窗框正面垂直度、型材拼缝宽度、接缝高低差。

对于其他后改造门窗，施工完成后组织实测实量，相关标准不变。

详见下表：5.5.水电安装工程5.5.1. 根据各项目栋号实际进度情况，计划检测的楼层水电安装施工完成3天内，监理单位按要求开始做水电安装工程的实测实量。

5.5.2.根据检测楼层平面图，实测区为每户每个独立功能房间和公共部分的水电管线。

实测同房间底盒安装标高差、并列插座开关面板高度差、砌体墙面给水管暗埋、砌体墙电线管暗埋。

实测实量表格.项目层现浇混凝土结构实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 截面尺寸 [+8，-5] mm2 不存在 -2 表面平整度 [0，8]mm3 存在 -3 垂直度 [0，8]mm4 存在 -4 顶板水平度 [0，15] mm [-10，10]mm5 存在抽查不合格或与实际不符，要求重新测量。

5 标高 - [-5，8]mm6 存在 -项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。

项目层砌筑工程实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 水平灰缝饱满度 90%2 不存在 -2 竖向灰缝饱满度 80%3 不存在 -3 轴线位置偏移≤10mm4 不存在 -4 垂直度 [0，5]mm5 存在 -5 水平灰缝厚度 [-2，2] mm6 存在 -6 竖向灰缝厚度 [-2，2] mm7 存在 -7 基础顶面和楼面 [-15，15]mm 8 存在 -8 标高 [0，8]mm 9 存在 -9 表面平整度 [-5，5] mm 10 存在 -10 门窗洞口尺寸（高、宽） [0，3] mm 1 存在 -项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。

项目层一般抹灰工程实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 地面水平度 [0，10] mm 1 不存在 -2 顶板水平度 [0，10]mm 2 不存在 -3 立面垂直度 [0，3]mm 3 不存在 -4 表面平整度 [0，3] mm 4 不存在 -5 阴阳角方正 [0，3] mm 5 不存在 -室内抹灰净高[-20，20]mm。

项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。
