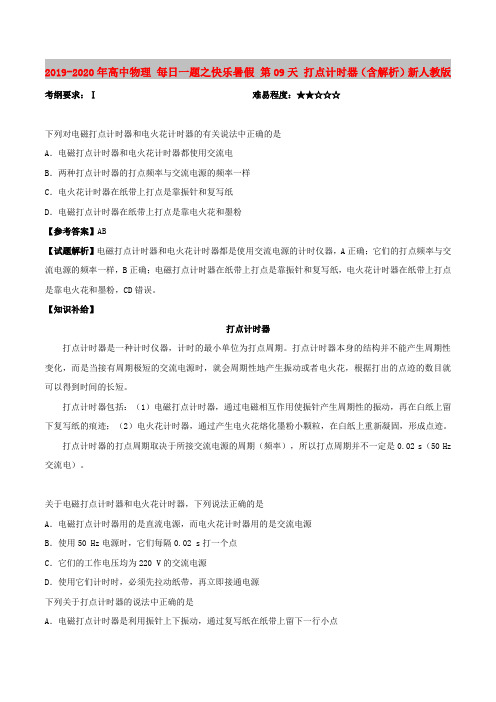

2019-2020年高中物理每日一题之快乐暑假第09天打点计时器（含解析）新人教版考纲要求：Ⅰ难易程度：★★☆☆☆下列对电磁打点计时器和电火花计时器的有关说法中正确的是A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠电火花和墨粉【参考答案】AB【试题解析】电磁打点计时器和电火花计时器都是使用交流电源的计时仪器，A正确；它们的打点频率与交流电源的频率一样，B正确；电磁打点计时器在纸带上打点是靠振针和复写纸，电火花计时器在纸带上打点是靠电火花和墨粉，CD错误。

【知识补给】打点计时器打点计时器是一种计时仪器，计时的最小单位为打点周期。

打点计时器本身的结构并不能产生周期性变化，而是当接有周期极短的交流电源时，就会周期性地产生振动或者电火花，根据打出的点迹的数目就可以得到时间的长短。

打点计时器包括：（1）电磁打点计时器，通过电磁相互作用使振针产生周期性的振动，再在白纸上留下复写纸的痕迹；（2）电火花计时器，通过产生电火花熔化墨粉小颗粒，在白纸上重新凝固，形成点迹。

打点计时器的打点周期取决于所接交流电源的周期（频率），所以打点周期并不一定是0.02 s（50 Hz 交流电）。

关于电磁打点计时器和电火花计时器，下列说法正确的是A．电磁打点计时器用的是直流电源，而电火花计时器用的是交流电源B．使用50 Hz电源时，它们每隔0.02 s打一个点C．它们的工作电压均为220 V的交流电源D．使用它们计时时，必须先拉动纸带，再立即接通电源下列关于打点计时器的说法中正确的是A．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点B．电火花打点计时器是利用火花放电的原理来工作的C．我国中学实验室中的打点计时器直接接到实验台上的插座上使用，这种打点计时器是电磁打点计时器D．从减小实验误差的角度考虑，选电火花打点计时器较电磁打点计时器好下列关于使用打点计时器的说法中错误的是A．使用打点计时器时应先接通电，再拉动纸带B．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行C．打点计时器打完点后应立即关闭电源D．电磁打点计时器和电火花计时器的工作电压都是用直流电如图为打点计时器打出的一条纸带，从纸带上看，打点计时器出的故障可能A．打点计时器接在直流电源上 B．电源电压不稳C．电源频率不稳定 D．振针压得过紧采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差A．改用6 V直流电源B．将电磁打点计时器换成电火花计时器C．用平整的纸带，不用褶皱的纸带D．纸带理顺摊平，不让它卷曲、歪斜电磁打点计时器的电源应是________（填“直流”或“交流”）电源，通常的工作电压为_______V，实验室使用我国民用电时，电磁打点计时器每隔________秒打一次点，如果每5个计时点取一个计数点，即相邻两个计数点间的时间间隔为________秒。

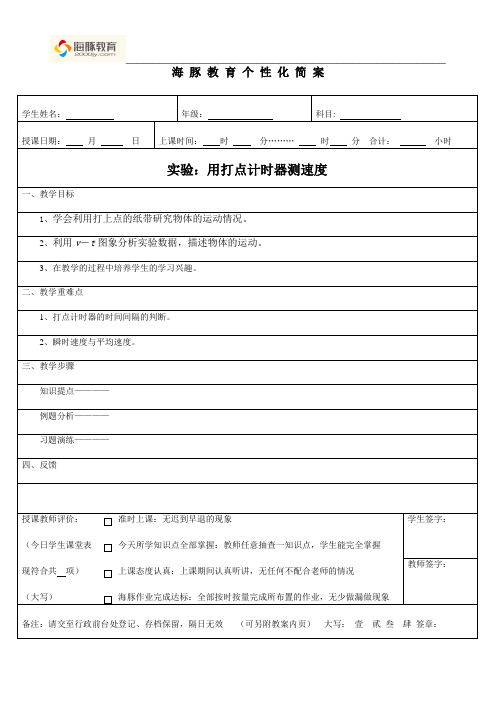

________________________________________________________________海豚教育个性化简案学生姓名：年级：科目:授课日期：月日上课时间：时分………时分合计：小时实验：用打点计时器测速度一、教学目标1、学会利用打上点的纸带研究物体的运动情况。

2、利用v－t图象分析实验数据，描述物体的运动。

3、在教学的过程中培养学生的学习兴趣。

二、教学重难点1、打点计时器的时间间隔的判断。

2、瞬时速度与平均速度。

三、教学步骤知识提点————例题分析————习题演练————四、反馈授课教师评价：准时上课：无迟到早退的现象（今日学生课堂表今天所学知识点全部掌握：教师任意抽查一知识点，学生能完全掌握现符合共项）上课态度认真：上课期间认真听讲，无任何不配合老师的情况（大写）海豚作业完成达标：全部按时按量完成所布置的作业，无少做漏做现象学生签字：教师签字：备注：请交至行政前台处登记、存档保留，隔日无效（可另附教案内页）大写：壹貮叁肆签章：电源．2．实验前要检查打点的稳定性和清晰程度，必要时要进行调节或更换器材．3．使用打点计时器应先接通电源，待打点计时器稳定时再用手拉纸带．4．手拉纸带时，速度应快一些，以防点迹太密集．5．复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，以保证打点清晰．6．打点计时器不能连续工作太长时间，打点之后应立即关闭电源．五、实验数据处理1．根据纸带分析物体的运动情况并能计算平均速度．(1)在纸带上相邻两点的时间间隔均为0.02 s(电源频率为50 Hz)，所以点迹密集的地方表示纸带运动的速度小．(2)根据v＝ΔxΔt，求出任意两点间的平均速度，这里Δx可以用直尺测量出两点间的距离，Δt为两点间的时间间隔数与0.02 s的乘积．这里必须明确所求的是哪两点之间的平均速度．2．粗略计算瞬时速度某点E的瞬时速度可以粗略地由包含E点在内的两点间的平均速度来表示，如图1－4－2所示，v E ≈v DG或v E≈v DF.图1－4－2说明：在粗略计算E点的瞬时速度时，可利用v＝ΔxΔt公式来求解，但须注意的是，如果取离E点越接近的两点来求平均速度，这个平均速度越接近E点的瞬时速度，但是距离过小会使测量误差增大，应根据实际情况选取这两个点．六、利用v－t图象分析物体的运动1．v－t图象用横轴表示时间t，纵轴表示速度v，建立直角坐标系．根据测量的数据在坐标系中描点，然后用平滑的曲线把这些点连接起来，即得到如图1－4－3所示的v－t图象．图1－4－3 图1－4－42．v－t图象的意义v－t图象非常直观地反映了速度随时间变化的情况，它并不是物体运动的轨迹．3．匀速直线运动的v－t图象(1)匀速直线运动的v－t图象是与时间轴平行的直线，如图1－4－4所示，直线a、b分别表示v a＝4 m/s，v b＝8 m/s.1－4－5(2)从匀速直线运动的v－t图象中不仅可以看出速度的大小，并且可以求出位移，根据位移公式x＝vt，在v－t图象中就对应着边长分别为v和t的一个矩形面积，如图1－4－5中画斜线的部分．.一、利用纸带判断物体的运动情况例1 关于打点计时器打出的纸带，下列叙述中正确的是( )A．点迹均匀，说明纸带做匀速运动B．点迹变稀，说明纸带做加速运动C．点迹变密，说明纸带做加速运动D．相邻两点间的时间间隔相等二、平均速度和瞬时速度的计算例2 图1－4－8是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02 s，纸带旁边是一把最小刻度为1 mm的直尺，试计算拖着纸带做直线运动的物体：(1)在AC这段时间内的平均速度；(2)在B点的瞬时速度．图1－4－8三、速度—时间图象的理解图1－4－9例3 如图1－4－9所示为某物体的v－t图象，试说明该物体的运动情况．解析0～4 s物体做加速运动，末速度为12 m/s；4～6 s物体做减速运动，末速度为0；6～7 s物体做反向加速运动，末速度大小为4 m/s；7～8 s物体做反向减速运动，末速度为0.1.通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是( )A．点迹密集的地方物体运动的速度较大B．点迹密集的地方物体运动的速度较小C．点迹不均匀说明物体做变速运动D．点迹不均匀说明打点计时器有故障2．在下列四个图象中，表示匀速直线运动的是( )3．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是( ) A．时间间隔 B．位移 C．速率 D．平均速度4．接通电源与释放纸带让纸带(随物体)开始运动，这两项操作的时间顺序是( )A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以5．下列说法中正确的是( )A．电磁打点计时器和电火花计时器的计时原理基本一样B．电磁打点计时器和电火花计时器外接的交流电压一样C．电磁打点计时器和电火花计时器外接的交流电频率是一样的D．电磁打点计时器和电火花计时器打点的时间间隔都是0.02 s6．打点计时器所用的电源是50 Hz的交流电，其相邻点的时间间隔是T，若纸带上共打出N个点，这纸带上记录的时间为t，则下列各式正确的是( )A．T＝0.02 s，t＝NT B．T＝0.05 s，t＝(N－1)TC．T＝0.02 s，t＝(N－1)T D．T＝0.05 s，t＝NT7．某同学在练习使用打点计时器时，得到了如图1－4－10所示的纸带，从O点开始，每隔0.1 s 取一个测量点．测得OA＝3.20 cm，AB＝3.90 cm，BC＝5.86 cm，CD＝7.58 cm，DE＝9.72 cm.图1－4－10则可判断纸带的运动是________．D段上的平均速度为________．→D段上的平均速度为________．8．练习使用电磁打点计时器的实验步骤如下：A．把打点计时器固定在带有定滑轮的长木板上，把复写纸套在定位轴上，让连接小车的纸带穿过限位孔，并压在复写纸下面B．把打点计时器接在10 V以下的直流电源上C．拉动纸带后，再接通电源D．取下纸带，以纸带上起始点为O，依次在每个点上标出1、2、3、…，用刻度尺分别量出两点间的距离，比较是否相等，判断是什么性质的运动题型1 应用纸带计算平均速度和瞬时速度例 1 一同学利用打点计时器打出的纸带分析小车的运动速度时，从几条纸带中选出了一条不很完整的纸带，如图1－4－1所示．纸带上有六个计数点，相邻两计数点之间还有四个点没有画出，所用交流电的频率为50 Hz，相邻计数点之间的距离已标在图中，单位是厘米．图1－4－1(1)计算0～6点之间的平均速度；(2)打点计时器打第4个点时小车的瞬时速度接近多少？题型2 实验数据的处理例 2 汽车沿平直公路行驶，小明坐在驾驶员旁边注视速度计，并记下间隔相等的各时刻的速度值，如下表所示：t/s05101520253035404550v/(km·h－203040505050503520501)根据小明的记录内容，试完成下列问题：(1)从表中数据得到汽车在各段时间内的特点：在0～15 s内，汽车的速度在变化，时间每经过5 s 速度增大________km/h；在15～30 s内汽车速度不变，速度大小为________km/h；在30～45 s内汽车速度在变化，每5 s速度减小______km/h.(2)请根据表格中的数据，画出对应的v－t图象．(3)如果认为在0～15 s内速度变化是均匀的，你能在图象中找出汽车在7.5 s时的速度值吗？解析根据小明记录的各个时刻的速度，首先在速度—时间坐标系中描出对应点，连接各点得到速度图象．(1)分析小明记录的数据不难得出答案为：10；50；15.(2)描点画图后，v－t图象如右图所示．(3)能，35 km/h1．画物理图象的原则是准确、清楚、布局合理、使用方便．2．应恰当选取坐标轴的分度．3．要有足够多的描点数目．4．所画图线应尽可能穿过较多的描点.题型3 v－t图象的理解和应用图1－4－2例3 在节假日期间，你可能到公园或游乐场玩过蹦床，如图1－4－2所示，是一名同学某次从蹦床跳起后的v－t图象，已知t2＝2t1，结合你的体会和经历，分析下列问题：(1)他的速度大小是如何变化的？(2)哪段时间是上升的，哪段时间是下降的？(3)从图象中可以看出，是选上升过程的速度方向为正方向，还是选下降过程的速度方向为正方向？(4)他在t2时刻回到蹦床上了吗？1.打点计时器打出的纸带( )A．能准确地求出某点的瞬时速度B．只能粗略地求出某点的瞬时速度C．能准确地求出某段时间内的平均速度D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度答案BC2．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列关于纸带上的点痕的说法正确的是( )A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置和某段时间内的位移C．点在纸带上的分布情况，反映了物体的质量和形状D．点在纸带上的分布情况，反映了物体的运动情况3．一物体做直线运动的图象如图1－4－3所示，则该物体( )图1－4－34．某物体的运动规律如图1－4－4所示，下列说法中正确的是( )图1－4－4A．物体在第1 s末运动方向发生变化B．第2 s内、第3 s内的速度方向是相同的C．物体在第2 s内返回出发点，向反方向运动D．在这7 s内物体的位置始终不会为负值5．如图1－4－5所示为甲、乙两质点的v－t图象，对于甲、乙两质点的运动，下列说法中正确的是( )图1－4－5A．质点甲向所选定的正方向运动，质点乙与甲的运动方向相反B．质点甲、乙的速度相同C．在相同的时间内，质点甲、乙的位移相同D．质点甲、乙之间的距离一定越来越大6．在图1－4－6所示的v－t图中，A、B两质点同时从同一点在一条直线上开始运动，运动规律用A、B两图线表示，下述叙述正确的是( )A．t＝1 s时，B质点运动方向发生改变B．t＝2 s时，A、B两质点间距离一定等于2 mC．A、B同时从静止出发，朝相反的方向运动D．在t＝4 s时，A、B相遇7．使用电火花计时器来分析物体运动情况的实验中，有如下基本步骤：A．把电火花计时器固定在桌子上B．安装好纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关，进行打点这些步骤正确的排列顺序为________．8．在“探究小车速度随时间变化的规律”的实验中，用打点计时器在纸带上打点以记录小车的运动情况．在这一实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有：(1)________________________________；(2)________________________________．A．拉住纸带，将小车靠近打点计时器，放开纸带，再接通电源．B．将打点计时器固定在平板上，并接好电路．C．把一条绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码．D．取下纸带．E．将纸带固定在小车尾部，并穿过打点计时器的限位孔．将以上步骤完善后按合理的顺序填写在下面横线上．________________________________________________________________________9．用气垫导轨和数字计时器能够更精确地测量物体的瞬时速度．如图1－4－7所示，滑块在牵引力的作用下先后通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt1＝0.29 s，通过第二个光电门的时间为Δt2＝0.11 s，已知遮光条的宽度为3.0 cm，试分别求出滑块通过第一个光电门和第二个光电门时的速度大小．图1－4－710．如图1－4－8所示，甲、乙两图象分别是某个运动质点的x－t图象和v－t图象，试说明在两图象中的OA、AB、BC、CD、DE各个阶段表示质点分别做什么运动？图1－4－8例1解析打点计时器的振针打点的频率一定(50 Hz)，相邻两点间的时间间隔相等，如果纸带匀速运动，点迹均匀；如果纸带加速运动，点迹变稀；如果纸带减速运动，点迹变密．答案ABD(1)选取一条点迹清晰的纸带为研究对象．(2)分析纸带上点与点之间间隔的变化情况．(3)若点与点之间的距离相等，就可判断物体做匀速运动，若点与点间距越来越大，则物体做加速运动，反之做减速运动.例2答案ABD解析打点计时器打下的点记录了物体的位置，而点的个数又记录了物体运动的时间，点间的距离记录了物体运动的位移，故可反映物体的运动情况．例2解析(1)根据平均速度的定义，AC这段时间内的平均速度就等于A到C的位移跟所用时间的比值．位移的大小可以从刻度尺上直接读出：x＝4.00 cm，A到C共10个点，9个时间间隔，所以A到C所用的时间t＝0.02 s×9＝0.18 s，所以AC这段时间内的平均速度v＝xt＝4.00×10－2 m0.18 s＝0.22 m/s；(2)根据公式v B＝ΔxΔt来计算B点的瞬时速度．为了尽量精确地反映物体在B点的运动快慢，我们尽量在靠近B点的地方取得数据，例如取靠近B点的左右两个点，左边点在刻度尺上的读数是1.77 cm，右边点在刻度尺上的读数是2.65 cm，那么Δx＝2.65 cm－1.77 cm＝0.88 cm，两点间相隔的时间为Δt＝0.02s×2＝0.04 s，所以B点的瞬时速度v B＝ΔxΔt＝0.88×10－2 m0.04 s＝0.22 m/s.答案(1)0.22 m/s (2)0.22 m/s 例3、答案见解析解析(1)在0～t1时间内速度由v0逐渐减小到零，在t1～t2时间内速度由零增大到v0.(2)速度由初速度v0减小到零的过程是上升过程，所对应的时间为0～t1；速度由零增大到v0的过程是下降过程，所对应的时间为t1～t2.(3)从图象中可以看出，上升过程速度为正，下降过程速度为负，因此，是选定上升过程的速度方向为正方向．(4)由于上升过程与下降过程是对称的，故t2时刻刚好回落到蹦床上．v－t图象中反映的物理量有：(1)某一时刻瞬时速度的大小，可以从图象上直接读出；(2)速度的方向，选v轴中的正方向为正方向，如果速度为负值则说明运动的方向跟选择的正方向相反．(3)匀速直线运动的图象是一条平行于t轴的直线．(4)从匀速直线运动的速度—时间图象中不仅可以看出速度的大小，而且可以求出位移，据位移公式x＝vt，在速度图象中位移就对应着边长分别为v和t的矩形的面积.1、BC2、BC3、AB4、A5、ACD6、C 2、变速运动51.35 cm/s7、8、试纠正以上步骤中错误之处．答案A中应将计时器固定在没有定滑轮的一端；B交流电源上，C先接通电源再拉动纸带；D从能够看清的点开始．答案(1)0.68 m/s (2)0.83 m/s解析(1)0到6点间的平均速度为：v＝Δx Δt＝2.80＋4.40＋5.96＋7.57＋9.10＋10.716×(0.02×5)×10－2 m/s＝0.676 m/s≈0.68 m/s(2)当打点计时器打第4个点时，小车的瞬时速度应当最接近于3～5点间的平均速度，则v 4＝Δx35Δt35＝7.57＋9.102×(0.02×5)×10－2 m/s ＝0.834 m/s≈0.83 m/s拓展探究上例中若电源频率低于50 Hz时，如果仍按50 Hz的时间间隔打一个点计算，则测出的速度数值将比物体的真实值是偏大还是偏小？答案偏大解析当交流电的频率为50 Hz时，打点计时器每隔0.02 s打一个点，当交流电的频率低于50 Hz 时，打点计时器打一次点的时间间隔t将大于0.02 s，即t时间内的位移我们用0.02 s的位移计算(v＝xt)，因此测出的速度将比真实值偏大．该题考查学生应用“极限”的思想求物体的瞬时速度的能力，其平均速度可由v＝ΔxΔt求出，求瞬时速度时，应当取包含该点的尽可能短的时间间隔，由平均速度代替瞬时速度.题型二、答案(1)10 50 15 (2)见解析(3)能35 km/h题型2 实验数据的处理例 2 汽车沿平直公路行驶，小明坐在驾驶员旁边注视速度计，并记下间隔相等的各时刻的速度值，如下表所示：t/s05101520253035404550v/(km·h－1)20304050505050352050 根据小明的记录内容，试完成下列问题：(1)从表中数据得到汽车在各段时间内的特点：在0～15 s内，汽车的速度在变化，时间每经过5 s 速度增大________km/h；在15～30 s内汽车速度不变，速度大小为________km/h；在30～45 s内汽车速度在变化，每5 s速度减小______km/h.(2)请根据表格中的数据，画出对应的v－t图象．(3)如果认为在0～15 s内速度变化是均匀的，你能在图象中找出汽车在7.5 s时的速度值吗？解析根据小明记录的各个时刻的速度，首先在速度—时间坐标系中描出对应点，连接各点得到速度图象．(1)分析小明记录的数据不难得出答案为：10；50；15.(2)描点画图后，v－t图象如右图所示．(3)能，35 km/h1．画物理图象的原则是准确、清楚、布局合理、使用方便．2．应恰当选取坐标轴的分度．3．要有足够多的描点数目．4．所画图线应尽可能穿过较多的描点.题型3 v－t图象的理解和应用图1－4－21、BC2、ABD3、A4、答案 D解析物体在第1 s末运动方向没有发生变化，A错；第2 s内、第3 s内的速度方向是相反的，B 错；物体在第2 s内位移变大，向正方向运动，C错；物体做的是往复运动，故物体的位置始终不会为负值，D项正确．5、答案 A解析速度、位移都是矢量，其正负表示与选取正方向的关系，两个矢量相同，必须大小和方向都相同；由于题目没有指明甲、乙两质点的初始位置，所以只根据甲、乙的速度反向，不能判断其具体的运动关系，它们有可能相向运动，也可能是反向运动．图1－4－66、答案BC解析质点的运动方向发生改变，即速度的正负发生变化，显然是在t＝2 s时B质点改变运动方向，选项A错误；t＝2 s时，质点A的位移是1 m，质点B的位移是－1 m，两质点间距离一定等于2 m，选项B正确；由题图可知，t＝0时，A、B两者v＝0，此后2 s内，v A>0，v B<0，故选项C正确；t＝4 s时，两者速度相等，并非位移相等(相遇)，选项D错误．7、答案ABDEC8、答案(1)A中应先接通电源，再释放纸带(2)D中取下纸带前应先断开电源顺序为：BECAD9、答案0.10 m/s 0.27 m/s解析滑块通过光电门的时间极短，可以用短程内的平均速度来表示该点的瞬时速度．由平均速度的定义可计算，滑块通过第一个光电门时的瞬时速度v1＝dΔt1＝0.03 m0.29 s＝0.10 m/s；滑块通过第二个光电门时的瞬时速度v2＝dΔt2＝0.03 m0.11 s＝0.27 m/s.10、答案见解析解析题图甲是位移图象，各段表示的运动情况如下：OA段表示质点从原点出发向正方向做匀速直线运动；AB段表示质点静止在某一位置处；BC段表示质点沿负方向做匀速直线运动又回到了出发点；CD 段表示质点继续沿负方向做匀速直线运动，位移为负值；DE段表示质点沿正方向做匀速运动，最终又回到了出发点．题图乙是速度图象，各段表示的运动情况如下：OA段速度增大，质点做初速度为零的加速直线运动；AB段表示质点做匀速直线运动；BC段表示质点仍向前运动，速度逐渐减小直至零，是减速直线运动；CD 段表示质点沿负方向做加速直线运动，负值表示速度的方向；DE段表示质点仍然沿负方向运动，速度逐渐减小，最终减为零．。

高中物理必修一第一章运动的描述易错知识点总结单选题1、在“测定匀变速直线运动加速度”的实验中，得到的记录纸带如右图所示，图中A、B、C点为计数点，相邻两个计数点的时间间隔为0.10s。

每两相邻的计数点之间有几个点未画出( )A．3B．4C．5D．6答案：B中学实验所用打点计时器的频率为f=50Hz周期为T=1f=0.02s则n=tT=0.10.02=5则每两相邻的计数点之间有4个点未画出。

故选B。

2、在实验条件下，复兴号从静止开始加速到350 km/h，用时65 s；在实际情况下，复兴号从静止开始加速到350 km/h，需用时8 min。

关于复兴号的两次加速过程，下列说法正确的是（）A．速度变化量的大小在实验条件下更大B．单位时间内速度变化量在实验条件下更小C．实验条件下的平均加速度约为1.5 m/s2D．实际情况下的加速度大小恒为0.2 m/s2答案：CAB．复兴号两次加速过程的速度变化量相同，实验条件下用时更短，单位时间内速度变化更大，AB错误；CD．已知复兴号的末速度为v=350 km/h=97.2 m/s，实验条件下的平均加速度大小为a1=ΔvΔt1=97.265m/s2=1.5 m/s2实际情况下的平均加速度大小为a2=ΔvΔt2=97.28×60m/s2=0.2 m/s2但并不一定是恒定的，D错误，C正确。

故选C。

3、下面的几个速度中表示平均速度的是（）A．子弹射出枪口的速度是800m/sB．汽车从甲站行驶到乙站的速度是40km/hC．汽车通过一站牌时的速度是72km/hD．子弹以790m/s的速度击中目标答案：BA．枪口是一个位置，所以子弹射出枪口的速度是瞬时速度，故A错误；B．汽车从甲站沿直线行驶到乙站是一个过程，所以40km/h速度是平均速度，故B正确；C．站牌是一个位置，所以汽车通过一站牌时的速度是瞬时速度，故C错误；D．击中目标是一瞬时，所以击中目标的速度是瞬时速度，故D错误。

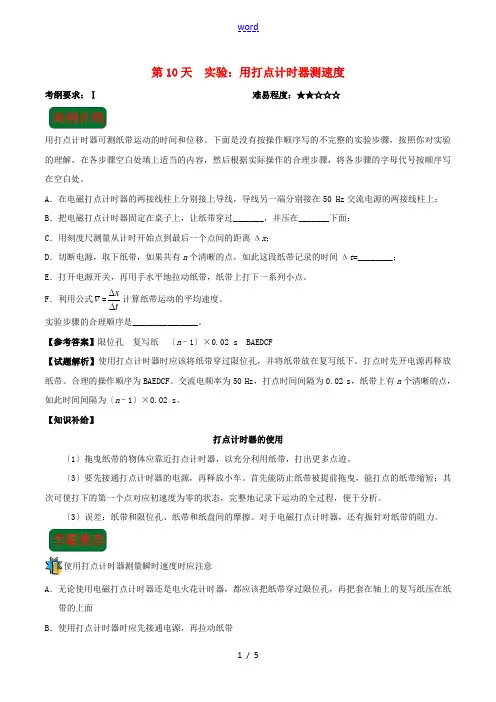

第10天实验：用打点计时器测速度考纲要求：Ⅰ难易程度：★★☆☆☆用打点计时器可测纸带运动的时间和位移。

下面是没有按操作顺序写的不完整的实验步骤，按照你对实验的理解，在各步骤空白处填上适当的内容，然后根据实际操作的合理步骤，将各步骤的字母代号按顺序写在空白处。

A．在电磁打点计时器的两接线柱上分别接上导线，导线另一端分别接在50 Hz交流电源的两接线柱上；B．把电磁打点计时器固定在桌子上，让纸带穿过_______，并压在_______下面；C．用刻度尺测量从计时开始点到最后一个点间的距离Δx；D．切断电源，取下纸带，如果共有n个清晰的点，如此这段纸带记录的时间Δt=________；E．打开电源开关，再用手水平地拉动纸带，纸带上打下一系列小点。

F．利用公式v=xt∆∆计算纸带运动的平均速度。

实验步骤的合理顺序是_______________。

【参考答案】限位孔复写纸〔n–1〕×0.02 s BAEDCF【试题解析】使用打点计时器时应该将纸带穿过限位孔，并将纸带放在复写纸下。

打点时先开电源再释放纸带。

合理的操作顺序为BAEDCF。

交流电频率为50 Hz，打点时间间隔为0.02 s，纸带上有n个清晰的点，如此时间间隔为〔n–1〕×0.02 s。

【知识补给】打点计时器的使用〔1〕拖曳纸带的物体应靠近打点计时器，以充分利用纸带，打出更多点迹。

〔3〕要先接通打点计时器的电源，再释放小车。

首先能防止纸带被提前拖曳，能打点的纸带缩短；其次可使打下的第一个点对应初速度为零的状态，完整地记录下运动的全过程，便于分析。

〔3〕误差：纸带和限位孔、纸带和纸盘间的摩擦。

对于电磁打点计时器，还有振针对纸带的阻力。

使用打点计时器测量瞬时速度时应注意A．无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸压在纸带的上面B．使用打点计时器时应先接通电源，再拉动纸带C．使用电磁打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．打点计时器只能连续工作较短时间，打点之后要立即关闭电源小明拉着穿过打点计时器的纸带的一端运动，纸带上打出的点如下列图，由此判断纸带的运动情况是A．先匀速后减速 B．先加速后匀速C．先减速后加速 D．先加速后减速如图为同一打点计时器打出的4条纸带，其中平均速度最大的是〔打点时间间隔均一样〕电磁打点计时器和电火花打点计时器都是使用________电源的计时仪器，电磁打点计时器工作的电压是__________V，电火花打点计时器工作的电压是_________V。

质点参照系和坐标系时间和位移：用打点器速度知点认识打点器的构造；会用打点器研究物体速度随化的律；通解析定匀速直运的加速度及其某刻的速度；学会用像法、列表法理数据。

一、目的1.使用打点器，学会用打上的点的研究物体的运。

3.定匀速直运的加速度。

二、原理⑴ 磁打点器①工作： 4~6V 的交流源②打点周期： T=0.02s,f=50 赫⑵ 火花器①工作： 220V 的交流源②打点周期： T=0.02s,f=50 赫③打点原理：它利用火花放在上打出小孔而示点迹的器，当接通220V 的交流源，按下脉冲出开关，器出的脉冲流接正极的放、墨粉到接极的，生火花，于是在上就打下一系列的点迹。

⑵由判断物体做匀速直运的方法0、 1 、 2⋯隔相等的各数点，s1、 s2、 s3、⋯相两数点的距离,若△s=s2-s1=s3-s2= ⋯=恒量，即若相等的隔内的位移之差恒量,与相的物体的运匀速直运。

⑶由求物体运加速度的方法三、实验器材小车，细绳，钩码，一端附有定滑轮的长木板，电火花打点计时器（或打点计时器），低压交流电源，导线两根，纸带，米尺。

四、实验步骤1．把一端附有定滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，以下列图。

2．把一条细绳拴在小车上，细绳超出滑轮，并在细绳的另一端挂上合适的钩码，试放手后，小车能在长木板上平稳地加速滑行一段距离，把纸带穿过打点计时器，并把它的一端固定在小车的后边。

3．把小车停在凑近打点计时器处，先接通电源，再松开小车，让小车运动，打点计时器就在纸带上打下一系列的点 , 取下纸带 , 换上新纸带 , 重复实验三次。

4．选择一条比较理想的纸带，舍掉开头的比较密集的点子, 确定好计数始点0, 注明计数点 ,正确使用毫米刻度尺测量两点间的距离，用逐差法求出加速度值，最后求其平均值。

也可求出各计数点对应的速度 , 作 v-t 图线 , 求得直线的斜率即为物体运动的加速度。

《打点计时器测速度》一、实验题1.一位同学在实验室使用打点计时器：电磁打点计时器和电火花打点计时器所使用的是______ 电源填交流直流，电磁打点计时器的工作电压是______ V，电火花打点计时器的工作电压是______ 当电源频率是50Hz时，它每隔______ s打一次点．如研究物体作自由落体运动的实验，有下列器材可供选择：铁架台、重锤、电火花打点计时器及碳粉、纸带若干、220V交流电源、天平、秒表其中不必要的两种器材是：______ ，缺少的一种器材是：______ ．如图为测定匀变速直线运动的加速度实验中得到一段纸带，是一次实验中记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻记数点间的时间间隔为，该小车运动的加速度______ ，计数点D的瞬时速度______ ．2.打点计时器是使用交流电工作的仪器，若交流电的频率为50Hz，如图为由打点所得到的一条纸带．打点计时器打点的时间间隔为______ s；从发生的位移大小为______cm；从的平均速度为______保留2位有效数字．3.是某同学在做匀变速直线运动实验中获得的一条纸带．已知使用电火花计时器，它的工作电压是________ 。

打点计时器电源频率为，则纸带上打相邻两点的时间间隔为__________s。

、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，则计数点之间的时间间隔是________s。

从图中读出A、B两点间距________注意读有效数字；C点对应的速度是________，匀变速直线运动的加速度为________。

下列说法正确的是A使用时应当先放小车，让其运动起来，再接通电源B也可使用干电池作为打点计时器的电源C每打完一条纸带，要及时切断打点计时器的电源D对纸带处理时，要从3条纸带中选择一条点迹清晰的纸带进行处理4.如图所示的四条纸带，是某同学练习使用打点计时器得到的纸带纸带的左端先通过打点计时器从点迹的分布情况可以断定：纸带______是匀速通过打点计时器的，纸带______是越走越快的，纸带______是开始越走越快，后来又越走越慢的．若所用电源的频率是50Hz，图中D纸带，从A点通过计时器到B点通过计时器，历时______ s，位移为______ m，这段时间内纸带运动的平均速度是______ ，BC 段的平均速度是______ ，AD段的平均速度是______ ．5.电磁打点计时器和电火花打点计时器都是使用_____电源的____仪器，电磁打点计时器的工作电压是______V，当电源频率是时，它每隔______打一次点，现在用打点计时器测定物体的速度，当电源频率低于50Hz时，如果仍按频率为的时间间隔打一次点计算，则测出的速度数值_____填“大于”、“小于”或“等于”频率为50Hz时测出的速度的值。

高中物理-必修一打点计时器的使用与逐差法（重点）教学目的：①学习并了解打点计时器。

②学会通过纸带计算速度与加速度。

③了解并应用逐差法。

课型：新授课（2课时）教学重点：打点计时器、纸带计算。

教学难点：逐差法计算加速度。

知识点详解：打点计时器：主要分为电磁打点计时器和电火花打点计时器两种。

（1）电磁打点计时器：当给电磁打点计时器的线圈通电后，线圈产生磁场，振片在磁场的作用下向上或向下运动，带动振针敲击复写纸，每一个周期内在纸带上打下一个点。

工作电压一般是4~6V。

（2）电火花打点计时器：利用周期性产生的电火花和墨粉，在纸带上留下标记点。

工作电压是220VAsk:哪一种打点计时器误差更小，为什么？实验步骤：1.把长木板平放在实验桌上，并使滑轮伸出桌面。

2.把打点计时器固定在木板没有滑轮的一侧，并连好电路。

3.把一条细绳栓在小车上，细绳跨过定滑轮，下边吊着合适的钩码。

4.把穿过打点计时器的纸带固定在小车后面。

5.使小车停在靠近打点计时器处，接通电源，放开小车，让小车运动。

6.断开电源，取出纸带。

7.换上新的纸带，再重做两次。

Ask:为什么要先接通电源再释放小车？为什么要重复试验？纸带匀加速直线运动的计算：2a T∆（请根据v-t图像推导本公式）S=T为打出相邻两点的时间差。

由于实验过程中存在一定的误差，导致各相邻两个计数点间的距离之差不完全相等，所以只选取一个距离差进行计算是不科学的，为减小计算加速度时产生的偶然误差，我们必须选择尽可能多的点间距离S进行计算（为什么？）逐差法：逐差法的目的就是尽可能多的利用已知的数据来进行计算，以到达减小误差的目的。

设纸带上相邻两点间的距离依次为S1、S2、S3、S4......S4-S1=(S4-S3)+(S3-S2)+(S2-S1)=3aT2同理S5-S2=S6-S3=3aT2再求平均值计算加速度：a=(a1+a2+a3)/3最后得到：()212345621425369))(a 9)()(a T S S S S S S T S S S S S S ++-++=-+-+-=（常考项目：1.分母部分为nT 2，让填这个n 的值（如以上公式中的9）。

高一物理打点计时器实验专题一．选择题1．电磁打点计时器或电火花打点计时器都是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．平均速度B．位移大小C．加速度D．瞬时速度2．小明同学拉着穿过打点计时器的纸带的一端，向左运动，在纸带上打出了一系列的点，点迹分布如图所示，请你由此判断纸带的运动情况是（）A．先匀速直线运动后减速直线运动B．先加速直线运动后匀速直线运动C．先减速直线运动后加速直线运动D．先加速直线运动后减速直线运动3．关于打点计时器，下列说法正确的是（）A．纸带上打的点越密，说明物体运动得越快B．电火花计时器使用的是220V交流电源C．电火花计时器比电磁打点计时器打点频率高D．实验时应先释放小车，后接通打点计时器的电源4．关于电磁打点计时器的使用，下列说法正确的是（）A．电磁打点计时器使用的是10V以下的直流电源B．在测量物体速度时，先让物体运动，后接通打点计时器的电源C．使用的电源电压越高，打点的时间间隔就越大D．纸带上打的点越密，说明物体运动的越慢5．你左手拿一块表，右手拿一支笔，当你的合作伙伴沿直线运动拉动一条纸带，使纸带在你的笔下向前移动时，每隔1s用笔在纸带上点下一个点，这就做成了一台“打点计时器”．如果在纸带上打下了10个点，在打下的这些点的过程中，纸带的运动时间是（）A．1 s B．9 s C．10 s D．11 s6．如图所示为同一打点计时器在四条水平运动的纸带上打出的点，其中a，b间的平均速度最大的是哪一条？（）A．B．C．D．7．某同学在实验中打出的一条纸带如图所示，计时器打点的时间间隔为0.02s。

他从比较清晰的点起，每五个点取一个计数点，则相邻两计数点间的时间间隔为（）A．0.1s B．0.01s C．1s D．0.02s8．如图所示为一条打点计时器正常工作时打出的纸带，其中A、B、C、D、E为计时器连续打下的五个点，且打点计时器每打一个点所用的时间为T．为求得计时器打点C时纸带的速度，则下列算式中最合理的是（）A．B．C．D．二．多选题9．打点计时器打出的一段纸带如图所示，打点计时器所用电源的频率为50Hz，A、B、C、D、E、F、G、H、I、J、K是纸带上打出的一组连续的点，0、1、2、3是每间隔三个点连续标出的4个计数点，下列说法正确的是（）A．两个相邻的计数点之间的时间为0.06sB．A、D两点间的平均速度小于H、K两点间的平均速度C．H点的瞬时速度可以用F、K两点间的平均速度粗略表示D．G、I两点间的平均速度可能比F、K两点间的平均速度更接近H点的瞬时速度10．用打点计时器时应注意（）A．无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B．使用打点计时器时应先接电源，再拉动纸带C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．电磁打点计时器应使用低压交流电源11．下列关于误差和有效数字的认识正确的是（）A．误差分为系统误差和偶然误差，误差是无法消除的B．系统误差可以通过多次测量求平均值来减小C．若用刻度尺测得某同学的身高是173.0cm，则173.0cm的最末一位0是估读的D．若用刻度尺测得一本书的长度是0.275m，则0.275m的第一位数字0是估读的12．如图所示是某同学在“用打点计时器测速度”实验中，根据纸带数据所得出的v﹣t图象，对其物理意义叙述正确的是（）A．在0～6s内，物体以2cm/s的速度做匀速直线运动B．在0～0.12s内物体的平均速度为2cm/sC．在0.12～0.16s内，物体的速度由2cm/s增加到4cm/sD．从8s初开始，物体以8cm/s的速度做匀速直线运动三．填空题13．如图是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02s，纸带旁边是一把最小刻度为1mm的直尺，则拖着纸带做直线运动的物体在AC这段时间内的平均速度为m/s；物体运动到在B点的瞬时速度为m/s。
