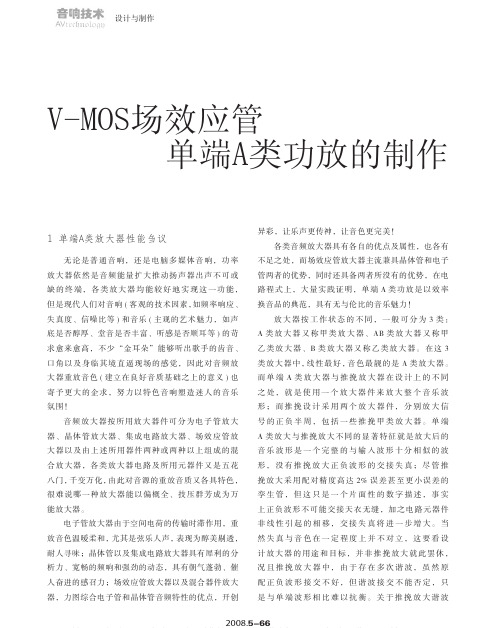

设计与制作1 单端A类放大器性能刍议无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能，但是现代人们对音响(客观的技术因素，如频率响应、失真度、信噪比等)和音乐(主观的艺术魅力，如声底是否醇厚、堂音是否丰富、听感是否顺耳等)的苛求愈来愈高，不少“金耳朵”能够听出歌手的齿音、口角以及身临其境直逼现场的感觉，因此对音频放大器重放音色(建立在良好音质基础之上的意义)也寄予更大的企求，努力以特色音响塑造迷人的音乐氛围！音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件又是五花八门，千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。
电子管放大器由于空间电荷的传输时滞作用，重放音色温暧柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味；晶体管以及集成电路放大器具有犀利的分析力、宽畅的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力；场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性的优点，开创异彩，让乐声更传神，让音色更完美！各类音频放大器具有各自的优点及属性，也各有不足之处，而场效应管放大器主流兼具晶体管和电子管两者的优势，同时还具备两者所没有的优势，在电路程式上，大量实践证明，单端A类功放是以效率换音品的典范，具有无与伦比的音乐魅力！放大器按工作状态的不同，一般可分为3类：A类放大器又称甲类放大器、AB类放大器又称甲乙类放大器、B类放大器又称乙类放大器。
在这3类放大器中，线性最好，音色最靓的是A类放大器。
而单端A类放大器与推挽放大器在设计上的不同之处，就是使用一个放大器件来放大整个音乐波形；而推挽设计采用两个放大器件，分别放大信号的正负半周，包括一些推挽甲类放大器。
A2SHB低压MOS管
A2SHB低压MOS管主要参数介绍如下：
产品型号：A2SHB 产品封装：SOT-23-3L
沟道：N沟道
漏源反向电压VDSS(V):20V
漏极电流ID(A):2.5A
耗散功率Power(W):0.83W
A2SHB低压MOS管产品详细技术参数如下规格书所示：
电子元器件储存条件：
生产设备：
超低价现货批发HC/浩畅全新原装贴片式低压MOS场效应管：
SI2300 SI2301 SI2302 SI2303 SI2304 SI2305 SI2306 SI2307
SI2309 SI2310 SI2311 SI2312 SI2313 SI2314 SI2315 SI2319
SI2321 SI2323 SI2325 SI2328 SI2335 SI2337 SI2341 SI2345
SI2351 SI2308 AO3400 AO3401 AO3402 AO3403 A O3404 AO3407
AO3409 AO3410 等系列产品！品质稳定可靠！价格优惠！
A2SHB低压MOS管的作用
1.场效应管可应用于放大。
由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2.场效应管很高的输入阻抗非常适合作阻抗变换。
常用于多级放大器的输入级作阻抗变换。
3.场效应管可以用作可变电阻。
4.场效应管可以方便地用作恒流源。
5.场效应管可以用作电子开关。
VMOS场效应管VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V 型槽MOS场效应管。
它是继MOSFET之后新发展起来的高效、功率开关器件。
它不仅继承了MOS场效应管输入阻抗高（≥108Ω）、驱动电流小（0.1μA 左右），还具有耐压高（最高可耐压1200V）、工作电流大（1.5A～100A）、输出功率高（1～250W）、跨导的线性好、开关速度快等优良特性。
正是由于它将电子管与功率晶体管之优点集于一身，因此在电压放大器（电压放大倍数可达数千倍）、功率放大器、开关电源和逆变器中正获得广泛应用。
众所周知，传统的MOS场效应管的栅极、源极和漏极大致处于同一水平面的芯片上，其工作电流基本上是沿水平方向流动。
VMOS管则不同，其两大结构特点：第一，金属栅极采用V型槽结构；第二，具有垂直导电性。
由于漏极是从芯片的背面引出，所以ID不是沿芯片水平流动，而是自重掺杂N+区（源极S）出发，经过P沟道流入轻掺杂N-漂移区，最后垂直向下到达漏极D。
因为流通截面积增大，所以能通过大电流。
由于在栅极与芯片之间有二氧化硅绝缘层，因此它仍属于绝缘栅型MOS场效应管。
VMOS场效应管的检测方法（1）判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻。
若发现某脚与其它两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G 极，因为它和另外两个管脚是绝缘的。
（2）判定源极S、漏极D在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。
用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑笔的是S极，红笔接D极。
（3）测量漏-源通态电阻RDS（on）将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。
由于测试条件不同，测出的RDS（on）值比手册中给出的典型值要高一些。
例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS （on）=3.2W，大于0.58W（典型值）。
用万用表测量场效应管用万用表测量（试）vmos功率场效应管1、判断引脚极性（电极）万用表复置r×1k档，分别测试三个电极间的阻值，如果其中—脚与另两脚间的电阻为无穷大，且互换表笔测试仍—样．表明这—脚为栅极g。
由图1(b)可以窥见，源、漏极之间相等于一个pn结，测量其正、逆向电阻，以阻值较小(约几千欧)的那次为依据，白表笔接的是源极(p型)s，白表笔直奔的就是漏极(n型)d，对n导线vmos管推论恰好相反。
通常vmos管曲面极d与外壳(或散热片)就是连在一起的，这就是更容易区分凿、源两电极了。
图1vmos功率场效应管外形及内部结构示意图①万Weinreb复置r×1k档，先短路一下栅－源极，泄压下栅极上感应器的电荷，然后用黑表笔接s，白表笔接d，例如测到的阻值在几千欧，再短接—之下g、s后互换表笔测得阻值为无穷大，表明管子凿、源极间pn结是不好的。
②用导线将g、s短路起来，万用表置r×1档，黑表笔接s，红表笔接d，如测得的阻值在几欧姆，说明管子是好的，并且阻值越小，还说明管子的放大能力越强。
其判断理由是：将g、s极短路并用黑表笔接源极s时，就相当于给栅极加上了正偏压，这个正电压产生的电场会把源极n+型和p沟道区内的电子吸附到氧化膜的表面，从而分离出大量的空穴参予导电，使电流剧增，电阻减小。
③万用表复置r×10档，分别测量g－s、g－d极间的两极向电阻，如果都为无穷大，表明管于是不好的，否则表明栅极与漏、源极间存有漏电或者打穿损毁。
对于n导线管互换表笔测试即可。
3、放大能力（跨导）的测量vmos管及的压缩能力(跨导)的测量可以参照《绝缘栅场效应管的测量》一文中关于mos管压缩能力的测试方法。
V-MOS简介一般场效应管虽然输入阻抗较高，但输出端带负载的能力很低；一般大功率晶体管虽然能输出较大的功率，但由于输入阻抗较低，输入端需有较大的推动电流才能工作，因此还要设较复杂的推动级。
本文向读者推荐的这种VMOS管是一种功率场效应管，兼有上述两种管子的优点，在设计线路时，可使线路大为简化。
另外这种管子还有许多其它独特的优点。
这是近年（指80年代）来才发展起来的一种新型器件。
VMOS功率场效应管又叫V型槽金属氧化物半导体场效应管，用英文缩写字母可写成“VMOS FET”。
有关这种管子的结构原理及特性，本刊在1985年第4期上已有专文述及（下次再转贴），这里不说了。
仅说说这种管子在应用方面的特点，并给出几种应用电路例子，供使用参考。
与普通大功率晶体管相比较，VMOS功率场效应管有如下一些优点：（1）VMOS管具有很高的输入阻抗（10的8次方欧姆左右），其输入端能直接与CMOS、TTL集成电路和其它高阻抗器件连接。
（2）VMOS管在工作时的输入电流甚微（0.1μA以下），一般认为只要输入端有电压就可以驱动，因此对驱动器件的功率要求很低，属电压控制器件。
如从电流角度看，VMOS 管的电流放大系数高达10的9 次方。
所以单个VMOS管经常可用来代替由两三只普通晶体管组成的达林顿管（复合管）（3）VMOS管是多数载流子器件，没有普通晶体管所固有的少子存储效应。
适于高频高速工作。
例如：VMOS智能在4毫微秒（ns）内开关1A的电流。
这比普通晶体管快了10～200倍。
（4）VMOS管具有负的电流温度系数，即栅源电压不变的情况下，导通电流会随温度的上升而下降（普通晶体管正相反），因而VMOS管不存在由于二次击穿所引起管子损坏的现象，使它特别适于做大功率器件。
下面介绍几个应用电路：1.电源：串联型稳压电源所用调整管的功率不能满足要求时，通常是用几只晶体管并联起来使用，如图1所示。
一般需选用相同参数的管子来并联，否则很容易因电流分配不匀，而集中流入某一管，致使该管损坏。
常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别1用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象,可以判别出结型场效应管的三个电极;具体方法：将万用表拨在R×1k档上,任选两个电极,分别测出其正、反向电阻值;当某两个电极的正、反向电阻值相等,且为几千欧姆时,则该两个电极分别是漏极D和源极S;因为对结型场效应管而言,漏极和源极可互换,剩下的电极肯定是栅极Ｇ;也可以将万用表的黑表笔红表笔也行任意接触一个电极,另一只表笔依次去接触其余的两个电极,测其电阻值;当出现两次测得的电阻值近似相等时,则黑表笔所接触的电极为栅极,其余两电极分别为漏极和源极;若两次测出的电阻值均很大,说明是ＰＮ结的反向,即都是反向电阻,可以判定是Ｎ沟道场效应管,且黑表笔接的是栅极；若两次测出的电阻值均很小,说明是正向ＰＮ结,即是正向电阻,判定为Ｐ沟道场效应管,黑表笔接的也是栅极;若不出现上述情况,可以调换黑、红表笔按上述方法进行测试,直到判别出栅极为止;2用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏;具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档,测量源极Ｓ与漏极Ｄ之间的电阻,通常在几十欧到几千欧范围在手册中可知,各种不同型号的管,其电阻值是各不相同的,如果测得阻值大于正常值,可能是由于内部接触不良；如果测得阻值是无穷大,可能是内部断极;然后把万用表置于Ｒ×１０ｋ档,再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值,当测得其各项电阻值均为无穷大,则说明管是正常的；若测得上述各阻值太小或为通路,则说明管是坏的;要注意,若两个栅极在管内断极,可用元件代换法进行检测;3用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档,红表笔接源极Ｓ,黑表笔接漏极Ｄ,给场效应管加上1.5Ｖ的电源电压,此时表针指示出的漏源极间的电阻值;然后用手捏住结型场效应管的栅极Ｇ,将人体的感应电压信号加到栅极上;这样,由于管的放大作用,漏源电压VDS和漏极电流Iｂ都要发生变化,也就是漏源极间电阻发生了变化,由此可以观察到表针有较大幅度的摆动;如果手捏栅极表针摆动较小,说明管的放大能力较差；表针摆动较大,表明管的放大能力大；若表针不动,说明管是坏的;根据上述方法,我们用万用表的R×100档,测结型场效应管3DJ2F;先将管的Ｇ极开路,测得漏源电阻RDS为600Ω,用手捏住Ｇ极后,表针向左摆动,指示的电阻RDS为12kΩ,表针摆动的幅度较大,说明该管是好的,并有较大的放大能力;运用这种方法时要说明几点：首先,在测试场效应管用手捏住栅极时,万用表针可能向右摆动电阻值减小,也可能向左摆动电阻值增加;这是由于人体感应的交流电压较高,而不同的场效应管用电阻档测量时的工作点可能不同或者工作在饱和区或者在不饱和区所致,试验表明,多数管的RDS增大,即表针向左摆动；少数管的RDS 减小,使表针向右摆动;但无论表针摆动方向如何,只要表针摆动幅度较大,就说明管有较大的放大能力;第二,此方法对MOS场效应管也适用;但要注意,MOS场效应管的输人电阻高,栅极Ｇ允许的感应电压不应过高,所以不要直接用手去捏栅极,必须用于握螺丝刀的绝缘柄,用金属杆去碰触栅极,以防止人体感应电荷直接加到栅极,引起栅极击穿;第三,每次测量完毕,应当G-S极间短路一下;这是因为G-S结电容上会充有少量电荷,建立起ＶGＳ电压,造成再进行测量时表针可能不动,只有将G-S极间电荷短路放掉才行;4用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚,也就是源极Ｓ和漏极Ｄ,余下两个脚为第一栅极G1和第二栅极G2;把先用两表笔测的源极Ｓ与漏极Ｄ之间的电阻值记下来,对调表笔再测量一次,把其测得电阻值记下来,两次测得阻值较大的一次,黑表笔所接的电极为漏极Ｄ；红表笔所接的为源极Ｓ;用这种方法判别出来的Ｓ、Ｄ极,还可以用估测其管的放大能力的方法进行验证,即放大能力大的黑表笔所接的是Ｄ极；红表笔所接地是８极,两种方法检测结果均应一样;当确定了漏极Ｄ、源极Ｓ的位置后,按Ｄ、Ｓ的对应位置装人电路,一般G1、G2也会依次对准位置,这就确定了两个栅极G1、G2的位置,从而就确定了Ｄ、S、G1、G2管脚的顺序;5用测反向电阻值的变化判断跨导的大小对ＶＭＯＳＮ沟道增强型场效应管测量跨导性能时,可用红表笔接源极Ｓ、黑表笔接漏极Ｄ,这就相当于在源、漏极之间加了一个反向电压;此时栅极是开路的,管的反向电阻值是很不稳定的;将万用表的欧姆档选在R×10kΩ的高阻档,此时表内电压较高;当用手接触栅极Ｇ时,会发现管的反向电阻值有明显地变化,其变化越大,说明管的跨导值越高；如果被测管的跨导很小,用此法测时,反向阻值变化不大;二、.场效应管的使用注意事项1为了安全使用场效应管,在线路的设计中不能超过管的耗散功率,最大漏源电压、最大栅源电压和最大电流等参数的极限值;2各类型场效应管在使用时,都要严格按要求的偏置接人电路中,要遵守场效应管偏置的极性;如结型场效应管栅源漏之间是ＰＮ结,Ｎ沟道管栅极不能加正偏压；Ｐ沟道管栅极不能加负偏压,等等; 3MOS场效应管由于输人阻抗极高,所以在运输、贮藏中必须将引出脚短路,要用金属屏蔽包装,以防止外来感应电势将栅极击穿;尤其要注意,不能将MOS场效应管放人塑料盒子内,保存时最好放在金属盒内,同时也要注意管的防潮;4为了防止场效应管栅极感应击穿,要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地；管脚在焊接时,先焊源极；在连入电路之前,管的全部引线端保持互相短接状态,焊接完后才把短接材料去掉；从元器件架上取下管时,应以适当的方式确保人体接地如采用接地环等；当然,如果能采用先进的气热型电烙铁,焊接场效应管是比较方便的,并且确保安全；在未关断电源时,绝对不可以把管插人电路或从电路中拔出;以上安全措施在使用场效应管时必须注意;5在安装场效应管时,注意安装的位置要尽量避免靠近发热元件；为了防管件振动,有必要将管壳体紧固起来；管脚引线在弯曲时,应当大于根部尺寸５毫米处进行,以防止弯断管脚和引起漏气等;对于功率型场效应管,要有良好的散热条件;因为功率型场效应管在高负荷条件下运用,必须设计足够的散热器,确保壳体温度不超过额定值,使器件长期稳定可靠地工作;总之,确保场效应管安全使用,要注意的事项是多种多样,采取的安全措施也是各种各样,广大的专业技术人员,特别是广大的电子爱好者,都要根据自己的实际情况出发,采取切实可行的办法,安全有效地用好场效应管;常用场效应管型号参数表型号参数IRF530NMOS100V14A79W IRFP9530 PMOS100V12A75WIRF540 NMOS100V28A150W IRFP9540 PMOS60V18A100WIRF630 NMOS200V9A75WIRFP9630 PMOS200V6.5A75WIRF640 NMOS200V18A125WIRF720 NMOS400V3.3A50WIRF730 NMOS400V5.5A75WIRF740 NMOS400V10A125WIRF830NMOS500V4.5A75WIRF840NMOS500V8A125W场效应管分类型号耐压电流封装DISCRETE MOS FET 2N7000 60V,0.115A TO-92 DISCRETEMOS FET 2N7002 60V,0.2A SOT-23 DISCRETEMOS FET IRF510A 100V,5.6A TO-220 DISCRETEMOS FET IRF520A 100V,9.2A TO-220 DISCRETEDISCRETEMOS FET IRF540A 100V,28A TO-220 DISCRETEMOS FET IRF610A 200V,3.3A TO-220 DISCRETEMOS FET IRF620A 200V,5A TO-220 DISCRETEMOS FET IRF630A 200V,9A TO-220 DISCRETEMOS FET IRF634A 250V,8.1A TO-220 DISCRETEMOS FET IRF640A 200V,18A TO-220 DISCRETEMOS FET IRF644A 250V,14A TO-220 DISCRETEMOS FET IRF650A 200V,28A TO-220 DISCRETEMOS FET IRF654A 250V,21A TO-220 DISCRETEMOS FET IRF720A 400V,3.3A TO-220 DISCRETEDISCRETEMOS FET IRF740A 400V,10A TO-220 DISCRETEMOS FET IRF750A 400V,15A TO-220 DISCRETEMOS FET IRF820A 500V,2.5A TO-220 DISCRETEMOS FET IRF830A 500V,4.5A TO-220 DISCRETEMOS FET IRF840A 500V,8A TO-220 DISCRETEMOS FET IRF9520 TO-220 DISCRETEMOS FET IRF9540 TO-220 DISCRETEMOS FET IRF9610 TO-220 DISCRETEMOS FET IRF9620 TO-220 DISCRETEMOS FET IRFP150A 100V,43A TO-3P DISCRETEMOS FET IRFP250A 200V,32A TO-3P DISCRETEMOS FET IRFP450A 500V,14A TO-3P DISCRETEMOS FET IRFR024A 60V,15A D-PAK DISCRETEMOS FET IRFR120A 100V,8.4A D-PAK DISCRETEMOS FET IRFR214A 250V,2.2A D-PAK DISCRETEMOS FET IRFR220A 200V,4.6A D-PAK DISCRETEMOS FET IRFR224A 250V,3.8A D-PAK DISCRETEMOS FET IRFR310A 400V,1.7A D-PAK DISCRETEMOS FET IRFR9020TF D-PAK DISCRETEMOS FET IRFS540A 100V,17A TO-220F DISCRETEMOS FET IRFS630A 200V,6.5A TO-220F DISCRETEMOS FET IRFS634A 250V,5.8A TO-220F DISCRETEMOS FET IRFS640A 200V,9.8A TO-220F DISCRETEMOS FET IRFS644A 250V,7.9A TO-220F DISCRETEMOS FET IRFS730A 400V,3.9A TO-220F DISCRETEMOS FET IRFS740A 400V,5.7A TO-220F DISCRETEMOS FET IRFS830A 500V,3.1A TO-220F DISCRETEMOS FET IRFS840A 500V,4.6A TO-220F DISCRETEMOS FET IRFS9Z34 -60V,12A TO-220F DISCRETEMOS FET IRFSZ24A 60V,14A TO-220F DISCRETEMOS FET IRFSZ34A 60V,20A TO-220F DISCRETEMOS FET IRFU110A 100V,4.7A I-PAK DISCRETEMOS FET IRFU120A 100V,8.4A I-PAK DISCRETEMOS FET IRFU220A 200V,4.6A I-PAK DISCRETEMOS FET IRFU230A 200V,7.5A I-PAK DISCRETEMOS FET IRFU410A 500V I-PAK DISCRETEMOS FET IRFU420A 500V,2.3A I-PAK DISCRETEMOS FET IRFZ20A TO-220 DISCRETEMOS FET IRFZ24A 60V,17A TO-220 DISCRETEMOS FET IRFZ30 TO-220 DISCRETEMOS FET IRFZ34A 60V,30A TO-220 DISCRETEMOS FET IRFZ40 TO-220 DISCRETEMOS FET IRFZ44A 60V,50A TO-220 DISCRETEMOS FET IRLS530A 100V,10.7A,Logic TO-220F DISCRETEMOS FET IRLSZ14A 60V,8A,Logic TO-220F DISCRETEMOS FET IRLZ24A 60V,17A,Logic TO-220 DISCRETEMOS FET IRLZ44A 60V,50A,Logic TO-220 DISCRETEMOS FET SFP36N03 30V,36A TO-220 DISCRETEMOS FET SFP65N06 60V,65A TO-220 DISCRETEMOS FET SFP9540 -100V,17A TO-220 DISCRETEMOS FET SFP9634 -250V,5A TO-220 DISCRETEMOS FET SFP9644 -250V,8.6A TO-220 DISCRETEMOS FET SFP9Z34 -60V,18A TO-220 DISCRETEMOS FET SFR9214 -250V,1.53A D-PAK DISCRETEMOS FET SFR9224 -250V,2.5A D-PAK DISCRETEMOS FET SFR9310 -400V,1.5A D-PAK DISCRETEMOS FET SFS9630 -200V,4.4A TO-220F DISCRETEMOS FET SFS9634 -250V,3.4A TO-220F DISCRETEMOS FET SFU9220 -200V,3.1A I-PAK DISCRETEMOS FET SSD2002 25V N/P Dual 8SOP DISCRETEMOS FET SSD2019 20V P-ch Dual 8SOP DISCRETEMOS FET SSD2101 30V N-ch Single 8SOP DISCRETEMOS FET SSH10N80A 800V,10A TO-3P DISCRETEMOS FET SSH10N90A 900V,10A TO-3P DISCRETEMOS FET SSH5N90A 900V,5A TO-3P DISCRETEMOS FET SSH60N10 TO-3P DISCRETEMOS FET SSH6N80A 800V,6A TO-3P DISCRETEMOS FET SSH70N10A 100V,70A TO-3P DISCRETEMOS FET SSH7N90A 900V,7A TO-3P DISCRETEMOS FET SSH9N80A 800V,9A TO-3P DISCRETEMOS FET SSP10N60A 600V,9A TO-220 DISCRETEMOS FET SSP1N60A 600V,1A TO-220 DISCRETEMOS FET SSP2N90A 900V,2A TO-220 DISCRETEMOS FET SSP35N03 30V,35A TO-220 DISCRETEMOS FET SSP3N90A 900V,3A TO-220 DISCRETEMOS FET SSP4N60A 600V,4A TO-220 DISCRETEMOS FET SSP4N60AS 600V,4A TO-220 DISCRETEMOS FET SSP4N90AS 900V,4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V,5A TO-220 DISCRETEMOS FET SSP60N06 60V,60A TO-220 DISCRETEMOS FET SSP6N60A 600V,6A TO-220 DISCRETEMOS FET SSP70N10A 100V,55A TO-220 DISCRETEMOS FET SSP7N60A 600V,7A TO-220 DISCRETEMOS FET SSP7N80A 800V,7A TO-220 DISCRETEMOS FET SSP80N06A 60V,80A TO-220 DISCRETEMOS FET SSR1N60A 600V,0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V,1.8A D-PAK DISCRETEMOS FET SSR3055A 60V,8A D-PAK DISCRETEMOS FET SSS10N60A 600V,5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V,1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V,2A TO-220F DISCRETEMOS FET SSS3N90A 900V,2A TO-220F DISCRETEMOS FET SSS4N60A 600V,3.5A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220F DISCRETEMOS FET SSS4N90AS 900V,2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V,3A TO-220F DISCRETEMOS FET SSS6N60A 600V, TO-220F/P。
10A 、800V N 沟道增强型场效应管描述SVF10N80F/K N 沟道增强型高压功率MOS 场效应晶体管采用士兰微电子F-Cell TM 平面高压VDMOS 工艺技术制造。
先进的工艺及元胞设计结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。
该产品可广泛应用于AC-DC 开关电源，DC-DC 电源转换器，高压H 桥PWM 马达驱动。
特点♦ 10A ，800V ，R DS(on)(典型值)=0.92 @V GS =10V ♦ 低栅极电荷量 ♦ 低反向传输电容 ♦ 开关速度快 ♦提升了dv/dt 能力命名规则士兰F-Cell 工艺VDMOS 产品标识额定电流标识,采用1-2位数字；例如:4 代表 4A,10 代表 10A,08 代表 0.8A额定耐压值，采用2位数字例如：60表示600V ，65表示650V 封装外形标识例如： F:TO-220FS V F X N E X X X沟道极性标识，N 代表N 沟道特殊功能、规格标识，通常省略例如：E 表示内置了ESD 保护结构产品规格分类极限参数(除非特殊说明，T C=25︒C)热阻特性电气参数(除非特殊说明，T=25︒C)C源-漏二极管特性参数注：1. L=30mH，I AS=7.50A，V DD=100V，R G=25Ω，开始温度T J=25︒C;2. V DS=0~400V，I SD<=10A，T J=25︒C;3. V DS=0~480V;4. 脉冲测试：脉冲宽度≤300μs，占空比≤2%；5. 基本上不受工作温度的影响。
