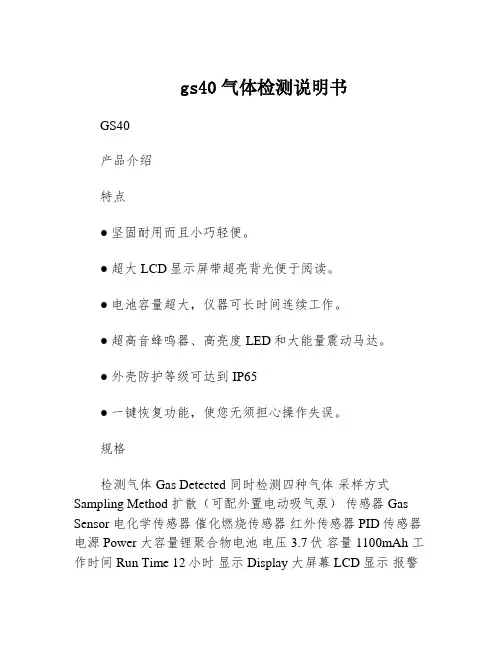

gs40气体检测说明书GS40产品介绍特点● 坚固耐用而且小巧轻便。
● 超大LCD显示屏带超亮背光便于阅读。
● 电池容量超大，仪器可长时间连续工作。
● 超高音蜂鸣器、高亮度LED和大能量震动马达。
● 外壳防护等级可达到IP65● 一键恢复功能，使您无须担心操作失误。
规格检测气体 Gas Detected 同时检测四种气体采样方式Sampling Method 扩散（可配外置电动吸气泵）传感器 Gas Sensor 电化学传感器催化燃烧传感器红外传感器 PID传感器电源 Power 大容量锂聚合物电池电压 3.7伏容量 1100mAh 工作时间 Run Time 12小时显示 Display 大屏幕LCD显示报警方式 Alarm Method 声、光及震动报警数据记录 Record (Optional) 数据记录时间：1000小时数据记录间隔：1分钟外壳防护 Protection Classification IP65 使用温度 Environment Temperature -20℃～50℃湿度范围 Environment Humidity 15%～95% 相对湿度（标准）防爆等级 Explosion-Proof Ex ia IIC T6 或 Ex ib I 外形尺寸 Size 113mm×63mm×25mm（长×宽×高）重量 Weight 210克壳体材料 Material of the cases 高强度PC及抗静电橡胶检测气体传感器原理量程分辨率响应时间安装位置可燃气体(LEL) 催化燃烧 (0～～100) %LEL 1 %LEL 30s Sensor2 可燃气体(LEL) 红外 (0～～100) %LEL 1 %LEL 30s Sensor2 甲烷(CH4) 红外 (0～～5.00) %Vol. 0.01 %Vol. 30s Sensor2 (0～～100) %Vol. 0.1 %Vol. 30s Sensor2 氧气(O2) 电化学 (0～～30.0) %Vol. 0.1%Vol. 30s Sensor 0,1 一氧化碳(CO) 电化学(0～～1999)ppm 1 ppm 30s Sensor3 硫化氢(H2S) 电化学 (0～～500)ppm 1 ppm 30s Sensor 0,1 二氧化硫(SO2) 电化学 (0～～100.0) ppm 0.1 ppm 30s Sensor 0,1 二氧化氮(NO2) 电化学(0～～100.0) ppm 0.1 ppm 30s Sensor 0,1 氯气(Cl2) 电化学(0～～50.0) ppm 0.1 ppm 60s Sensor 0,1 氢气(H2) 电化学(0～～2000) ppm 1 ppm 30s Sensor 0,1 氨气(NH3) 电化学(0～～200) ppm 1 ppm 50s Sensor 0,1 臭氧（O3）电化学(0～～10.0) ppm 0.1 ppm 30s Sensor 0,1 氟化氢(HF) 电化学(0～～10.0) ppm 0.1 ppm 50s Sensor 0,1 环氧乙烷(ETO) 电化学(0～～100) ppm 1 ppm 60s Sensor 0,1 有机蒸汽(VOCs) 光化电离PID (0～～2000) ppm 1 ppm 30s Sensor 2 (HCL) 电化学(0～～100.0) ppm 0.1 ppm 30s Sensor 0,1 光气(COCl2) 电化学(0～～1.00) ppm 0.01 ppm 60s Sensor 0,1 二氧化碳(CO2) 红外(0～～)ppm 100 ppm 30s Sensor2 (0～～5.00) %Vol. 0.01 %Vol. 30s Sensor2 (0～～100) %Vol. 0.1 %Vol. 30s Sensor2注：GS40气体检测仪最多可同时安装4个传感器，传感器位置Sensor 0,1可安装电化学传感器；传感器位置Sensor2可安装催化燃烧、红外和光化电离传感器；传感器位置Sensor3专用于安装氧气传感器。
应急监测设备技术指标(3-1-1)名称：便携式傅立叶变换红外光谱分析仪（可采进口）数量：1台套用途:用于突发环境污染事故现场，用便携、简易、快速检测仪器，在尽可能短的时间内测量出污染物质的种类及浓度,包括气态污染物和液态污染物的测定。
配置:气体分析仪主机，分析软件及数据处理系统(配便携计算机及打印机)，手持PDA(中文操作系统)，NIST5000定性搜索库、工业有毒气体出厂标定(可准确定性、定量)，便携箱，充电电池组1个，过滤芯5个，顶空吹扫模块,随机备品备件，中、英文使用说明书。
技术指标：1、基本要求1) 原理：傅立叶变换红外分析原理。
2）野外适应性：完全便携式，抗震性能强，适合野外工作。
3）工作环境：温度－5℃～40℃，湿度0～80%。
4）电脑配置：满足软件分析需要，不低于Wind7系统，支持鼠标、USB端口、键盘和网络传输以及数据存储功能。
5）能进行定性、定量分析。
6）中文分析软件，可一次显示不少于50种气体组分。
7）即可使用内置可充电电池，电池每次充电可维持2小时以上工作时间。
仪器也可使用220V 交流电源。
8）具有正式的计量器具型式批准证书。
2、技术性能指标1）气体分析仪主机1.1）分辨率：≤8cm-11.2）扫描速度：≥10次/秒1.3）*检测器：Peltier制冷MCT1.4）光谱范围：包含1000 - 4000cm-11.5）采样：内置抽气泵直接采样，无需预浓缩等前处理，实时分析，能进行定性、定量监测2）样气室2.1）工作温度：常温2.2）多次反射光程：≥9.0m，且内置式。
2.3）样品室涂有抗腐蚀的100%黄金和铹涂层2.4）反射镜：黄金和铹涂层2.5）体积：不少于0.4L3、数据分析处理系统3.1）不少于50组分定性及定量出厂标定光谱库，详见表13.2）测量时间可选3.3）误差范围：标定量程的±5%（投标文件需附CPA认证评价报告）3.4）能够进行未知气体的自动查找和判定3.5）多种分析量程进行选择，适用于不同的应用3.6）能将测试数据输出为文本格式利用EXCEL进行报表分析3.7）ppm与mg/m3任意转换3.8）中文软件界面3.9）能不断升级参考光谱库3.10）可进行连续现场记录存储，自动存储测量光谱图3.11）定量分析：同时定量分析不少于50组分，提供>5000组分的定性光谱库，可对未知气体组分进行快速定性、半定量分析表1不少于50种定性、定量出厂标定气体组分表4、顶空吹扫模块要求1）用于连接便携式傅立叶红外气体分析仪，对液体样品进行测试2）适应气体流量1.0～1.5升3）便携式4）内置充电电池，充满电后可连续工作3个小时以上5）用户可设定吹扫样品室的温度，样品室自动恒温到设定温度6）带有保护装置，防止液体进入分析仪内7）有手动和自动两种操作模式8）有自检和错误报警功能9）除纯净水外，一般测试无需其他消耗材料10）适用工作环境温度-4℃～+40℃11）联用分析主机可测量不少于20种水中常见VOCs售后服务与技术支持1.质保期不少于1年；2.为了保证售后服务本项目需有国内技术服务中心的售后服务承诺；3.供应商提供的设备需提供已在国内环保用户成功应用的证明材料。
深圳市圣凯安科技有限公司 NE Sensor 二氧化硫SO2气体报警器产品描述二氧化硫SO2气体报警器适用于各种工业环境和特殊环境中的二氧化硫SO2浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称二氧化硫SO2报警器SO2/NE-301检测气体二氧化硫SO2检测原理电化学原理检测范围0-20ppm、0-100ppm、0-2000ppm分辨率0.1ppm、0.5ppm、1ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
硫化氢H2S气体检测模块
电化学气体变送模块是一款专门为OEM客户
设计制作的产品，这款模块采用进口电化学气体传
感器，经过标定调较之后，可以用于测量几十种气
体，包括诸如：O2、CO、H2S、CL2、SO2、O3等，
满足了用户对低成本、嵌入式的OEM设计要求，极
大的方便了用户的使用。
模块特点:
1：断电后可以自动短接参考极和工作极，保护传
感器的寿命。
2：傻瓜式两线制接线方式，接线人员不用考虑电
源的正负，接反了也能正常工作。
3：模块性能稳定可靠，具有过压和过流保护。
H2S模块硫化氢传感器模块技术参数：
传感器：电化学
测量范围：0～50、100ppm、500ppm、1000 ppm 、2000ppm
分辨率：0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm）；0.1ppm（0～1000 ppm）；1ppm （0～2000 ppm）
响应时间：≤20秒
工作模式：连续工作
工作电压：DC12～36V（一般是按照DC24V来设置）
输出电流：4－20mA（也可直接输出继电器开关量）
输出方式：4～20mA ,40～200mV,RS485
温度范围：－20℃～50℃
湿度范围：0 ～95％（RH）无冷凝
外形尺寸：44×44mm
H2S模块硫化氢传感器模块特点：
1：断电后可以自动短接参考极和工作极，保护传感器的寿命。
2：傻瓜式两线制接线方式，接线人员不用考虑电源的正负，接反了也能正常工作。
3：模块性能稳定可靠，具有过压和过流保护。
二氧化硫SO2传感器参数二氧化硫SO2传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.二氧化硫SO2传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能二氧化硫SO2传感器参数结构图：二氧化硫SO2传感器参数接线示意图:二氧化硫SO2气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化硫SO2气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
二氧化硫检测原理二氧化硫（SO2）是一种常见的空气污染物，它对人体健康和环境都具有危害。
因此，对二氧化硫的检测和监测显得尤为重要。
本文将介绍二氧化硫检测的原理，希望能够对相关领域的研究人员和工程技术人员有所帮助。
首先，我们来了解一下二氧化硫的检测原理。
二氧化硫的检测方法有很多种，常用的包括光度法、电化学法、红外吸收法等。
其中，光度法是一种常用的方法。
它利用二氧化硫与巴比特酸在酸性介质中生成的巴比特酸二氧化硫盐的最大吸收波长处进行测定。
通过光度计测定吸光度，再根据比色皿中标准溶液的吸光度值，计算出待测液中二氧化硫的含量。
这种方法简单、快速、准确，因此在实际应用中得到了广泛的应用。
其次，电化学法也是一种常用的二氧化硫检测方法。
它利用电化学传感器对二氧化硫进行检测。
电化学传感器是一种将化学反应转化为电信号的装置，它对二氧化硫具有很高的选择性和灵敏度。
通过测定电化学传感器的电流、电压等参数，可以准确地测定二氧化硫的含量。
这种方法操作简便，响应速度快，适用于现场快速监测。
另外，红外吸收法也是一种常用的二氧化硫检测方法。
它利用二氧化硫分子对特定波长的红外光的吸收来进行测定。
通过测定吸收光谱，可以准确地测定二氧化硫的含量。
这种方法具有高灵敏度、高分辨率和非破坏性等优点，适用于各种样品的分析。
综上所述，二氧化硫的检测原理涉及到光度法、电化学法和红外吸收法等多种方法，每种方法都有其适用的场合和特点。
在实际应用中，我们可以根据具体的需求和条件选择合适的检测方法进行二氧化硫的监测和分析。
希望本文对大家有所帮助，谢谢阅读。
二氧化硫检测仪原理一、引言二氧化硫（SO2）是一种常见的有害气体，对人体健康和环境都有一定的危害。
因此，对于SO2浓度的检测具有重要意义。
二氧化硫检测仪是用来测量环境中SO2浓度的仪器设备。
本文将介绍二氧化硫检测仪的原理和工作过程。
二、原理二氧化硫检测仪的工作原理基于化学反应和传感器技术。
其主要过程如下：1. 采样：二氧化硫检测仪通过气流或者自然扩散方式，将环境中的空气样品引入仪器内。
2. 反应：在仪器内，SO2会与特定的试剂反应，产生可测量的物质。
常用的反应包括SO2与草酸反应生成二氧化硫酸和水，或者SO2与过氧化氢反应生成硫酸和水。
3. 检测：反应生成的产品会通过传感器进行检测。
传感器通常采用电化学、光学或者电致化学等技术，根据特定的物理或化学性质进行测量。
4. 信号处理：仪器会将传感器检测到的信号进行放大、滤波和校准等处理，以得到准确的测量结果。
三、工作过程二氧化硫检测仪的工作过程主要包括以下几个步骤：1. 准备：检测仪器需要进行预热和校准，以保证仪器的稳定性和准确性。
2. 采样：通过气流或者自然扩散方式，将环境中的空气样品引入检测仪器内。
3. 反应和检测：样品中的SO2与试剂进行化学反应，生成可测量的物质。
传感器对反应产物进行检测，并输出相应的电信号。
4. 信号处理和显示：仪器对传感器输出的电信号进行放大、滤波和校准等处理，得到准确的测量结果。
结果会以数值或者图形的形式显示在仪器的显示屏上。
5. 数据记录和分析：部分二氧化硫检测仪还可以具备数据记录和分析功能，可以将检测结果保存并进行后续数据处理和分析。
四、总结二氧化硫检测仪通过化学反应和传感器技术，能够准确测量环境中的SO2浓度。
其工作原理包括采样、反应、检测、信号处理和显示等步骤。
二氧化硫检测仪的使用具有重要的环境监测和工业安全保护意义。
ELECTROCHEMICAL GAS SENSORS
REV.: 6/2006 Page 1 of 1 SPECIFICATION SHEET FOR SO2 SENSOR TYPE SO2/C-100 PERFORMANCE CHARACTERISTICS
CROSS-SENSITIVITY DATA
Interfering Gas Concentration Reading
CO 100 ppm < 1 ppm
H2S 34 ppm ~ 30 ppm
NO 100 ppm 0 ppm
NO2100 ppm ~ -125 ppm
H2100 ppm < 1 ppm
Ethylene 100 ppm 0 ppm
Performance data conditions:
20 °C, 50% RH and 1013 mbar
APPLICATIONS
Safety and Environmental Control
PHYSICAL CHARACTERISTICS
BOTTOM VIEW
SIDE VIEW
Compact-Size Outline Dimensions
The data contained in this document is for guidance only. Membrapor AG accepts no liability for any consequential losses, injury or damage resulting from the use of this document or the information contained within it. The data is given for guidance only. Customers should test under their own conditions, to ensure that the sensors are suitable for their own requirements.
Nominal Range 0 – 100 ppm
Maximum Overload 500 ppm
Expected Operation Life 2 years in air
Output Signal 370 ± 70 nA/ppm
Resolution 0,5 ppm
Temperature Range - 20 °C to 45 °C
Pressure Range Atmospheric ± 10%
Pressure Coefficient No data
T90 Response Time < 20 sec
Relative Humidity Range 15 % to 90 % R.H.
non-condensing
Typical Baseline Range (pure
air, 20°C)
< 0,4 ppm
Maximum Zero Shift (+20°C
to +40°C)
N.D.
Long Term Output Drift < 2% signal loss/month
Recommended Load Resistor 10 Ohm
Bias Voltage Not required
Repeatability < 2 % of signal
Output Linearity Linear
Weight ~ 13 g
Position Sensitivity None
Storage Life Six months in
container
Recommended Storage
Temperature
5 °C – 20 °C
Warranty Period 12 months from date
of dispatch
