常用的电子元器件及安装

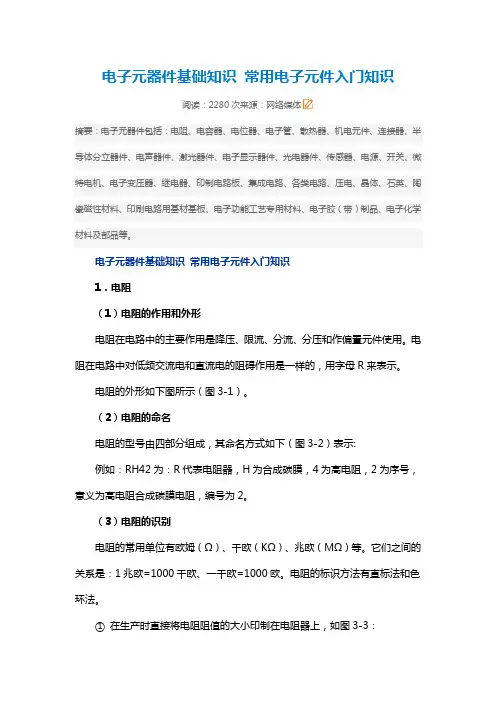

电子元器件基础知识常用电子元件入门知识阅读：2280次来源：网络媒体摘要：电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件基础知识常用电子元件入门知识1．电阻（1）电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。

电阻在电路中对低频交流电和直流电的阻碍作用是一样的，用字母R来表示。

电阻的外形如下图所示（图3-1）。

（2）电阻的命名电阻的型号由四部分组成，其命名方式如下（图3-2）表示:例如：RH42为：R代表电阻器，H为合成碳膜，4为高电阻，2为序号，意义为高电阻合成碳膜电阻，编号为2。

（3）电阻的识别电阻的常用单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）等。

它们之间的关系是：1兆欧=1000千欧、一千欧=1000欧。

电阻的标识方法有直标法和色环法。

①在生产时直接将电阻阻值的大小印制在电阻器上，如图3-3：②电阻阻值的大小通过色环来表示，一般有4道或5道色环。

4道色环的含义，其中第一道和第二道色环表示2位有效数字，第三道色环表示倍数，第四道色环表示误差等级。

5道色环的含义，其中第一道、第二道、第三道环表示3位有效数字，第四道环表示倍数，第五道环表示误差等级（如图3-4）。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示，各颜色的含义如下表：如图3-5所示，如某电阻有4道色环，它表示Ω，误差等级为±10%；如某电阻有5道色环，它表示428KΩ，误差等级为±%。

③贴片电阻（图3-6）的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示。

常用电子元器件电子教案一、教学目标1. 让学生了解和认识常用的电子元器件，包括电阻、电容、电感、二极管、三极管等。

2. 使学生掌握电子元器件的基本特性和使用方法。

3. 培养学生的动手能力和实际操作技能，能够正确安装和检测电子元器件。

二、教学内容1. 第一节：电阻教学内容：电阻的种类、命名规则、主要特性、阻值检测方法。

2. 第二节：电容教学内容：电容的种类、命名规则、主要特性、容值检测方法。

3. 第三节：电感教学内容：电感的种类、命名规则、主要特性、感值检测方法。

4. 第四节：二极管教学内容：二极管的种类、结构、主要特性、正向和反向电阻检测方法。

5. 第五节：三极管教学内容：三极管的种类、结构、主要特性、放大作用及检测方法。

三、教学方法1. 采用讲授法，讲解电子元器件的基本知识和操作技巧。

2. 采用演示法，展示电子元器件的实际操作和检测过程。

3. 采用实践法，让学生动手操作，加深对电子元器件的理解。

四、教学准备1. 准备电子元器件实物，如电阻、电容、电感、二极管、三极管等。

2. 准备检测仪器，如万用表、示波器等。

3. 准备实验器材，如电路板、导线、焊锡等。

五、教学评价1. 课后作业：让学生绘制电子元器件的符号和简单电路图。

2. 课堂问答：检查学生对电子元器件知识的理解和掌握程度。

3. 实践操作：评估学生在实际操作中正确使用电子元器件的能力。

六、教学内容6. 第六节：场效应晶体管（MOSFET）教学内容：场效应晶体管的种类（N沟道、P沟道）、结构、主要特性、导通和截止条件及检测方法。

7. 第七节：晶闸管教学内容：晶闸管的种类（单向晶闸管、双向晶闸管）、结构、主要特性、触发和关闭条件及检测方法。

8. 第八节：光电器件教学内容：光电器件的种类（光敏电阻、光敏三极管）、结构、主要特性及应用。

9. 第九节：Integrated Circuits（集成电路）教学内容：集成电路的种类、结构、主要特性和应用，以及如何阅读集成电路的封装和引脚识别。

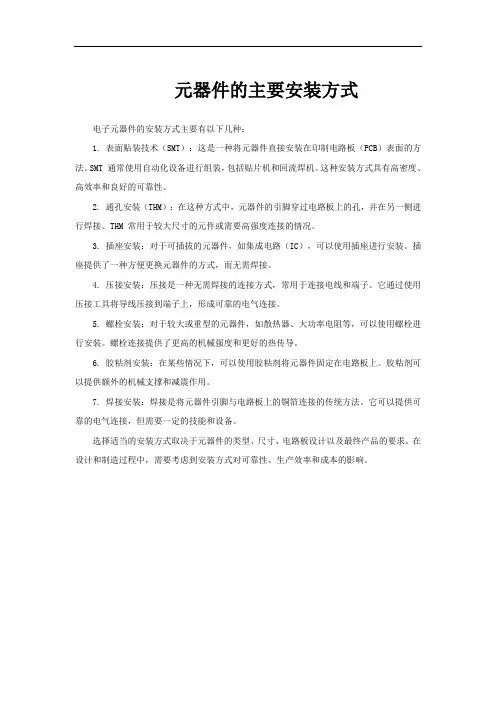

元器件的主要安装方式
电子元器件的安装方式主要有以下几种：
1. 表面贴装技术（SMT）：这是一种将元器件直接安装在印制电路板（PCB）表面的方法。

SMT 通常使用自动化设备进行组装，包括贴片机和回流焊机。

这种安装方式具有高密度、高效率和良好的可靠性。

2. 通孔安装（THM）：在这种方式中，元器件的引脚穿过电路板上的孔，并在另一侧进行焊接。

THM 常用于较大尺寸的元件或需要高强度连接的情况。

3. 插座安装：对于可插拔的元器件，如集成电路（IC），可以使用插座进行安装。

插座提供了一种方便更换元器件的方式，而无需焊接。

4. 压接安装：压接是一种无需焊接的连接方式，常用于连接电线和端子。

它通过使用压接工具将导线压接到端子上，形成可靠的电气连接。

5. 螺栓安装：对于较大或重型的元器件，如散热器、大功率电阻等，可以使用螺栓进行安装。

螺栓连接提供了更高的机械强度和更好的热传导。

6. 胶粘剂安装：在某些情况下，可以使用胶粘剂将元器件固定在电路板上。

胶粘剂可以提供额外的机械支撑和减震作用。

7. 焊接安装：焊接是将元器件引脚与电路板上的铜箔连接的传统方法。

它可以提供可靠的电气连接，但需要一定的技能和设备。

选择适当的安装方式取决于元器件的类型、尺寸、电路板设计以及最终产品的要求。

在设计和制造过程中，需要考虑到安装方式对可靠性、生产效率和成本的影响。

贴片电感拆装方法贴片电感是一种非常常见的电子元器件，常用于电子设备中的滤波、稳压、信号处理等方面。

在实际生产中，常常需要对贴片电感进行拆装以更换或调整。

但是由于其体积小、引脚数量少、焊点微小，因此在拆装过程中容易造成元器件损坏或焊接不良等问题。

本文将从拆装工具、拆装步骤、注意事项等方面介绍贴片电感的拆装方法，并希望能对读者在实际操作中有所帮助。

一、拆装工具钳子：拆装贴片电感的基本工具，一般选择平口钳或弯嘴钳。

电烙铁：用于焊接，一般选择温度可调的恒温烙铁。

助焊剂：用于增加焊锡的润湿性，减少焊锡对氧气的反应而引起的氧化。

酒精棉球：用于擦拭焊接过程中的污渍和残留物。

放大镜：用于观察焊接过程中元器件引脚的对齐情况。

静电手套：在拆卸过程中应尽量避免静电干扰，佩戴静电手套能有效预防静电干扰。

二、拆装步骤1. 准备工作：将所需拆装工具准备好，并保持工作台的整洁。

2. 定位目标：找出需要拆装的贴片电感，并将其标记在电路板上，以便后续焊接。

3. 前期准备：用钳子将贴片电感的两侧引脚轻轻夹住，并用烙铁和助焊剂对其进行加热。

热量应该控制得很好，以免损坏电路板。

4. 拆卸焊点：在焊点升温后，用烙铁将焊锡熔化，然后用钳子将贴片电感从电路板上拆下。

5. 清洁处理：用酒精棉球擦拭焊点，以确保完全清除焊锡和污渍。

6. 重新焊接：用烙铁将需要更换的贴片电感重新焊接在电路板上。

三、注意事项1. 在拆卸贴片电感的时候，应该尽量避免用力过大，以免损坏元器件或损坏电路板。

2. 在焊接时，应该控制好焊接温度和时间，尽量不要让焊接时间过长以免损坏元器件。

3. 拆卸和焊接的过程中应该避免静电干扰，尽量保持工作环境整洁和干净，避免产生静电。

4. 在拆卸过程中应该尽量避免对电路板产生扭曲或张力。

5. 完成拆装后应该对工作台进行清理，并将所有工具和元器件进行分类和整理，以便下次使用。

以上就是关于贴片电感拆装方法的介绍。

在实际操作中，拆装贴片电感需要技术娴熟和仔细认真的态度，才能确保完成拆装任务的不损坏元器件和电路板。

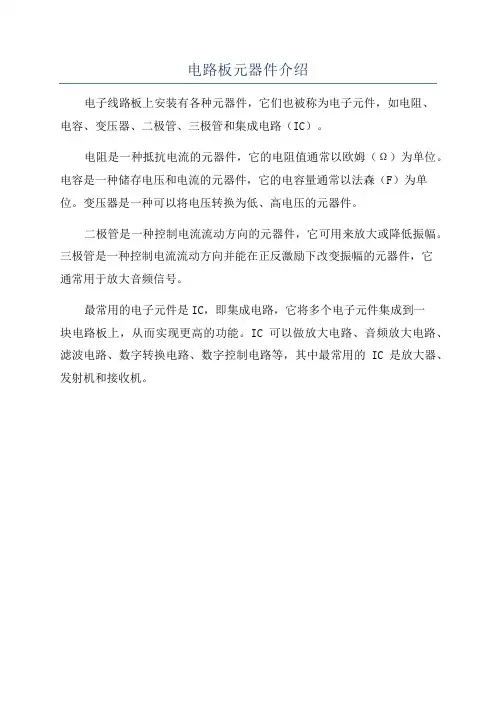

电路板元器件介绍
电子线路板上安装有各种元器件，它们也被称为电子元件，如电阻、
电容、变压器、二极管、三极管和集成电路（IC）。

电阻是一种抵抗电流的元器件，它的电阻值通常以欧姆（Ω）为单位。

电容是一种储存电压和电流的元器件，它的电容量通常以法森（F）为单位。

变压器是一种可以将电压转换为低、高电压的元器件。

二极管是一种控制电流流动方向的元器件，它可用来放大或降低振幅。

三极管是一种控制电流流动方向并能在正反激励下改变振幅的元器件，它
通常用于放大音频信号。

最常用的电子元件是IC，即集成电路，它将多个电子元件集成到一
块电路板上，从而实现更高的功能。

IC可以做放大电路、音频放大电路、滤波电路、数字转换电路、数字控制电路等，其中最常用的IC是放大器、发射机和接收机。

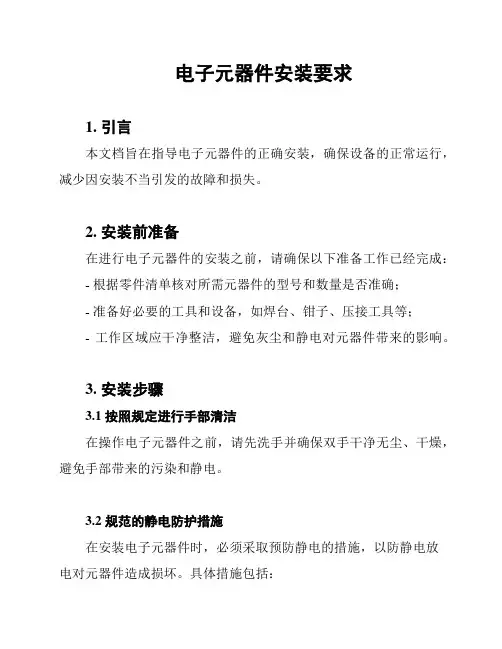

电子元器件安装要求1. 引言本文档旨在指导电子元器件的正确安装，确保设备的正常运行，减少因安装不当引发的故障和损失。

2. 安装前准备在进行电子元器件的安装之前，请确保以下准备工作已经完成：- 根据零件清单核对所需元器件的型号和数量是否准确；- 准备好必要的工具和设备，如焊台、钳子、压接工具等；- 工作区域应干净整洁，避免灰尘和静电对元器件带来的影响。

3. 安装步骤3.1 按照规定进行手部清洁在操作电子元器件之前，请先洗手并确保双手干净无尘、干燥，避免手部带来的污染和静电。

3.2 规范的静电防护措施在安装电子元器件时，必须采取预防静电的措施，以防静电放电对元器件造成损坏。

具体措施包括：- 在工作区域使用抗静电地毯或桌垫；- 穿戴防静电手套和鞋；- 使用防静电工具，如防静电镊子、防静电吸尘器等。

3.3 注意元器件的正确安装方向在安装元器件时，必须注意其正确的安装方向，如二极管、二极管等极性元器件。

如果安装反向，可能导致元器件无法正常工作或损坏。

3.4 确保焊接质量对于需要进行焊接的元器件，应遵守以下要求：- 使用合适的焊接技术和焊接材料；- 控制好焊接温度和时间，避免过高的温度和过长的焊接时间导致元器件损坏；- 检查焊接接点的质量，确保焊点牢固。

3.5 进行元器件的固定和绝缘安装元器件后，应进行固定和绝缘处理，以防元器件松动、摇晃或与其他金属触碰导致短路或其他故障。

4. 安装后检查安装电子元器件后，应进行相关的检查工作，包括：- 使用万用表或其他测试工具检查元器件的电阻、电容、电感等参数是否符合要求；- 检查焊接接点的质量，确保焊点牢固，没有冷焊或焊漏现象；- 检查元器件之间和元器件与电路板之间的间隔和绝缘是否符合要求。

5. 结论准确的安装电子元器件是确保设备正常运行的重要保证。

本文档概述了安装电子元器件的要求和步骤，希望能够帮助您正确进行安装工作，并减少故障和损失的发生。

电解电容安装方法电解电容是一种常用的电子元器件，它具有极化性，安装时需要注意极性，否则会对电路造成损坏。

下面介绍电解电容的安装方法，让您异具体了解。

1、确定电解电容正负极。

电解电容的正负极标记一般印在电容的外壳上，或用红色（+）和黑色（-）两种不同颜色的导线标出。

需要注意的是，如果电解电容的正负极没有标记清楚，最好不要使用，以免对电路产生损害。

2、选择合适的电容尺寸和电量。

根据电路的要求，选择合适的电解电容。

需要注意的是，电容的电量越大，所需要的尺寸就越大，使用时要考虑其所占用的空间。

3、清理电容引脚，并留出足够的引脚长度。

在安装电解电容之前，需要先把电容的引脚清理干净，以免在接触时产生杂质，影响电容的接触质量。

同时，在留出足够的引脚长度时要注意，不要将引脚弯曲过多，以免损坏电容。

4、将电容引脚插入电路板上的相应孔中。

在插入电容引脚时要注意，保持电容的极性正确，否则会对电路产生损害。

插入引脚时，要轻轻推进，避免在操作时损坏电路板上的孔。

5、将电容引脚焊接到电路板上。

在焊接电容引脚时，要注意焊温不要过高，否则会对电容产生损坏。

焊接时要保证焊点牢固，同时还要注意不要使线束与其他元器件短路。

6、检查焊接是否完好。

焊接电容之后，需要对其进行检查，以确保其连接牢固、正负极正确。

检查时还需要注意，不要让电容与其他元器件短路，以免对整个电路造成损坏。

以上就是电解电容的安装方法。

在安装电容时，需要注意不仅仅是电容的极性问题，还包括电容的尺寸、电量、电容引脚的清理和焊接质量等多个方面。

只有考虑到这些问题，才能保证电容在电路中稳定、可靠地工作。

常⽤电⼦元器件（电阻器、电容、电感、晶体⼆极管、晶体三极管） 电⼦元器件是电⼦元件和电⼩型的机器、仪器的组成部分，其本⾝常由若⼲零件构成，可以在同类产品中通⽤；常指电器、⽆线电、仪表等⼯业的某些零件，如电容、晶体管、游丝、发条等⼦器件的总称。

常见的有⼆极管等。

电⼦元器件包括：电阻、电容器、电位器、电⼦管、散热器、机电元件、连接器、半导体分⽴器件、电声器件、激光器件、电⼦显⽰器件、光电器件、传感器、电源、开关、微特电机、电⼦变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、⽯英、陶瓷磁性材料、印刷电路⽤基材基板、电⼦功能⼯艺专⽤材料、电⼦胶（带）制品、电⼦化学材料及部品等。

五个最常⽤的电⼦元器件识别及使⽤常识 ⼀、电阻 电阻在电路中⽤“R”加数字表⽰，如：R13表⽰编号为13的电阻。

电阻在电路中的主要作⽤为分流、限流、分压、偏置、滤波（与电容器组合使⽤）和阻抗匹配等。

电阻器使⽤注意事项： （1）为提⾼电阻器的稳定性，电阻器使⽤前应进⾏⼈⼯⽼化处理。

常⽤的⽼化处理⽅法是给电阻器两端加⼀直流电压，使电阻器承受的功率为额定功率的1.5倍，处理时间为5分钟，处埋后测量电阻值。

M36LLR8760D1ZAQ;;; （2）电阻器在使⽤前，应对电阻器的阻值及外观进⾏检查，将不合格的电阻器剔除掉，以防电路存在隐患。

（3）电阻器的安装。

电阻器安装前应先对引线挂锡，以确保焊接的牢固性。

电阻器安装时，电阻器的引线不要从根部打弯，以防折断。

较⼤功率的电阻器应采⽤⽀架或螺钉固定，以防松动造成短路。

电阻器焊接时动作要快，不要使电阻器长期受热，以防引起阻值变化。

电阻器安装时，应将标记向上或向外，以便于检及维修。

（4）电阻器的功率⼤于10W时，应保证有散热的空间。

（5）存放和使⽤电阻器时，都应保证电阻器外表漆膜的完整，以免降低它们的防潮性能。

（6）电阻器的更换。

电阻器的符号： 参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

电子元器件的安装方法①安装的次序电路板上元器件的安装次序应该以前道工序不妨碍后道工序为原则,一般是先装低矮的小功率卧式元器件,然后装立式元器件和大功率卧式元器件,再装可变元器件、易损元器件,最后装带散热器的元器件和特殊元器件;插件次序也是：先插跳线,再插卧式IC和其他小功率卧式元器件,最后插立式元器件和大功率卧式元器件；而开关、插座等有缝隙的元器件以及带散热器的元器件和特殊元器件一般都不插,留待上述已插元器件整体焊接以后再由手工分装来完成;②常用电子元器件的安装a集成电路1C的安装安装时应该注意以下几点：拿取时必须确保人体不带静电；焊接时必须确保电烙铁不漏电;现代人们的衣着和生活环境有时可使人体带有静电,这种静电对于MOS器件的集成电路来说可形成几万伏的高压;我们可以通过事先触摸一下自来水管、暖气管等接地的金属管道或较大型的落地金属物体、工作台的金属框架等来中和静电电荷;由于高温下所有绝缘物的绝缘性能都会降低,所以电烙铁的漏电也不容忽视;焊接时要预先接好电烙铁的安全地线,必要时可以采用临时拔掉电烙铁电源插头再来焊接的办法;bIC插座的安装尽管插座本身在电气上并无极性可言,但错误的安装方向将对以后IC的插入形成误导;另外特别要注意每个引脚的焊接质量,因为IC插座的引脚的可焊性差,容易出现虚焊,焊接时可以适当采用活性较强的焊剂,焊后应加强清洗;c晶体管的安装各种晶体管在安装时要注意分辨它们的型号、出脚次序和正负极性；要注意防止在安装焊接的过程中对它们造成损伤;小功率的三极管、场效应管和可控硅,封装外形有时完全相同,有些微型封装的器件,表面只能印一、两个标注字,容易混淆,应该尽量与它们的原包装一道拿取,一时用不完的要及时地放回原包装中去;有时即使是同一种型号的器件,由于生产厂家不同、其出脚的次序也有变化,一定要认准其排列不要相互插错;二极管的引出脚也有阴阳极之分,不能插反;安装塑封大功率三极管时,要考虑集电极与散热器之间的绝缘问题;紧固螺钉和晶体管之间用耐热的工程塑料做成的套筒子又叫绝缘珠绝缘,晶体管和散热器之间则垫以云母片、聚酯薄膜或一种专用的散热材料——散热布;也可以反过来将绝缘珠套在螺栓与散热器之间;安装绝缘栅型场效应管MOS管等器件时,与安装IC时一样应该注意被静电击穿和电烙铁漏电击穿的危险,除了实施中和、屏蔽、接地等措施以外,焊接时应顺序焊接漏、源、栅极,最好采用超低压电烙铁或储能式电烙铁;d电阻的安装安装电阻时要注意区分同一电路中阻值相同而功率不同、类型不同的电阻,不要相互插错;安装大功率电阻时要注意使之与底扳隔开一定的距离,最好使用专用的金属支架支撑,与其他零件也要保持一定的距离,以利于散热;小功率电阻大多采用卧式安装,并且要紧贴底板安装,以减少引线形成的分布电感;安装热敏电阻时要让电阻紧靠发热体,并用导热硅脂填充两者之间的空隙;e电容的安装瓷片电容安装时要注意其耐压级别和温度系数;铝质电解电容、钽电解电容的正极所接电位一定要高于负极所接,否则将会增大损耗,尤其是铝质电解电容,极性接反工作时将会急剧发热,引起鼓泡、爆炸;可变电容、微调电容安装时也有极性问题,要注意让接触人体的动片那一极接“高频地电位”焊盘,不能颠倒,否则,调节时人体附加上去的分布电容将使得调节无法进行;安装有机薄膜介质的可变电容时,要先将动片全部旋人后再焊接,要尽量缩短焊接时间;穿心电容、片状电容安装时要注意保持表面的清洁;f电感的安装固定电感外形犹如电阻一般,其引脚与内部导线的接头部位比较脆弱,安装时要注意保护,不能强拉硬拽;没有屏敝罩的电感安装时要注意与周围元器件的关系,要避免漏感交联;高频空心线圈安装时要注意插到位,摆好位置,焊完后要保持调整前的密绕状态;选用和定制空心线圈时,除了线径、匝数、线筒直径等参数外还有左、右旋的绕向要注意区分,若绕向不对,插装后电感的磁场指向会大不相同;多绕组电感、耦合变压器,在分清初、次级以后还要进一步分辨各绕组间的“同名端”,亦即定出各绕组对高频信号而言的“冷端”、“热端”;可变电感安装的焊接时间不能太长,以免塑料骨架受热变形影响调节;g继电器的安装要注意区分其规格、型号,注意核对驱动线圈的工作电压值、欧姆数和触点的荷载能力;驱动绕组和各被控触点一般是分别工作在不同的回路,有时两者之间电压相差很大,要注意电路的绝缘;要注意分辨常开触头与常闭触头的引出脚位置;小继电器驱动绕组的线径很细,其与引出脚相接的部位易出问题,要注意保护;另外,焊接插装继电器的插座时要把继电器插在上面再焊接;以免插座的插接点在焊完以后位置歪斜;这一类继电器一般都有一个固定用的卡簧,安装时不能遗忘;有的继电器安装时有方位要求,要注意满足;凡是继电器都不宜安装在有强磁场或强震动的地方;h电位器的安装电位器从结构上分为旋轴式和直线推拉式两种;相同阻值的电位器,按阻值变化的特性又分为直线式、对数式和反对数式;它们在外形上没有什么差别,完全靠标注来区分,安装时不要搞混,必要时可以用仪表测试来分辨;固定在面板上的旋轴式电位器安装时要将定位销子套好后再锁紧螺母;。

元器件封装大全一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。

(1)直插式元器件封装。

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。

焊盘贯穿整个电路板图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。

图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。

Protel 99 SE 基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。

图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。

二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。

在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。

前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。

因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。

(1)电阻。

电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。

电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。

固定电阻可按电阻的材料、结构形状及用途等进行多种分类。

电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。

固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。

常用电子元器件及安装焊接基础知识1.1 电子元器件所有电路系统都是由电子元器件为主构成的，熟悉电子元器件的一些基本知识是非常必要的。

电子元器件分类通常分为电子元件、电子器件。

电子元件包含电阻器、电容器、电感器、变压器、继电器、传感器、开关、接插件与保险元件、石英晶体、电声元件等。

电子器件现在通常指半导体器件，分为分立器件与集成电路。

分立器件包含二极管、三极管、场效应管、晶闸管等；集成电路包含通用集成电路与专用集成电路，集成电路分类方法很多：1. 按制作工艺分类2. 按集成度分类3. 混合分类1.1.1 电阻器电阻器简称电阻，是电子电器设备中用得最多的基本元件之一，通常占元器件总数的30％以上。

在电路中要紧起分流、限流、分压、偏置、损耗功率等作用。

1.1.1.1 电阻器的分类电阻器的种类繁多，形状各异，功率也各有不一致。

分类方法见表1-1。

表1-1 电阻器的分类电阻器非线绕电阻器金属膜电阻器碳膜电阻器线绕电阻器敏感式电阻器（多为半导体材料）光敏电阻器热敏电阻器力敏电阻器磁敏电阻器气敏电阻器厚膜电阻网络电位器碳膜电位器金属膜电位器线绕电位器1.1.1.2 电阻器的要紧参数电阻的要紧参数有标称阻值、阻值误差、额定功率、最高工作温度、最高工作电压、静噪声电动势、温度特性、高频特性等，通常情况仅考虑前三项。

1.1.1.3 电阻器的型号命名法电阻器的型号通常由四部分构成，见表1-2。

表1-2 电阻器的型号命名方法1.1.1.4 电阻器的参数识别1. 单位电阻器在电路中常用“R”加数字表示，如：R1表示编号为1的电阻。

电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧。

2. 标称阻值为了使厂家生产时不致规格太多，又能够让使用者在一定的同意误差范围内选用需要的电阻值，故规定标称阻值系列，见表1-3。

表1-3 标称阻值系列3. 参数标注方法电阻的参数标注方法有3种，即直标法、数标法与色标法。

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。

本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。

一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。

电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。

一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。

注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。

欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。

此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。

3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。

4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。

例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。

5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。

1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。

若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。

2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。

除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。

5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。

6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。

1、PCB安装方式？各自特点？答：（1）带有凹槽的立柱与带斜角的夹板固定。

优点：装卸方便可靠，对PCB上连接器定位准确；缺点：电路板边缘需留安装插件的距离；对于不同形状的PCB需做不同的导轨固定器。

（2）电路板开孔采用带螺纹立柱安装优点：适用性广泛；可多层布置节省空间。

缺点：装卸不便。

2、断路器、接触器安装注意事项？答：漏电短路器安装注意事项：（明达、施奈德、西门子。

天义等）1.安装前应检查漏电断路器铭牌上的数据与使用要求是否一致。

2.安装时不要太靠近大电流母线和交流接触器。

3所保护的设备外壳要可靠接地。

4.应充分考虑供电线路的供电方式、电压以及系统的接地形式。

5.安装具有短路保护的漏电断路器，必须保证有足够的飞弧距离。

mm6.组合式漏电断路器外部连接的控制回路，应使用铜导线，截面积不小于1.527.安装漏电断路器后，不能拆除原来低压线路或设备原来的接地保护措施，同时断路器负载侧中性线，不得与其他回路公用，?以免误动作。

8.安装时必须严格区分中性线和保护接地线。

三极四线式和四极式漏电断路器的中性线应接在断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳。

而保护地线不得接人漏电断路器内。

9.漏电断路器的保护范围应为独立回路，不能与其他回路有电气上的连接。

漏电断路器不能并联使用保护同一线路或电气设备。

10.安装结束后，应操作试验按钮，检查漏电断路器是否能可靠动作。

一般情况下应试验三次以上，并且都能正常动作才行。

交流接触器安装及使用注意事项接触器使用寿命的长短，工作的可靠性，不仅取决于产品本身的技术性能，而且与产品的使用维护是否得当有关。

在安装、调整时应注意以下各点：1. 安装前1.1 应检查产品的铭牌及线圈上的数据（如额定电压、电流、操作频率和负载因数等）是否符合实际使用要求。

1.2 用于分合接触器的活动部分，要求产品动作灵活无卡住现象。

1.3 当接触器铁心极面涂有防锈油时，使用前应将铁心极面上的防锈油擦净，以免油垢粘滞而造成接触器断电不释放。
