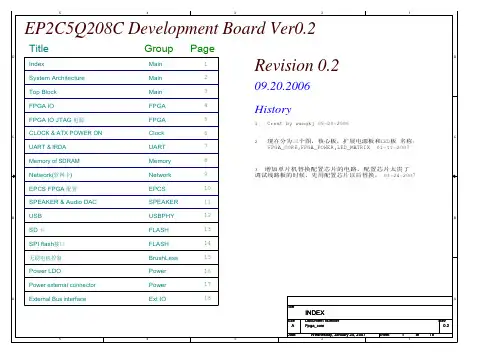

ALTERA FPGA EP2C5Q 开发板用户手册

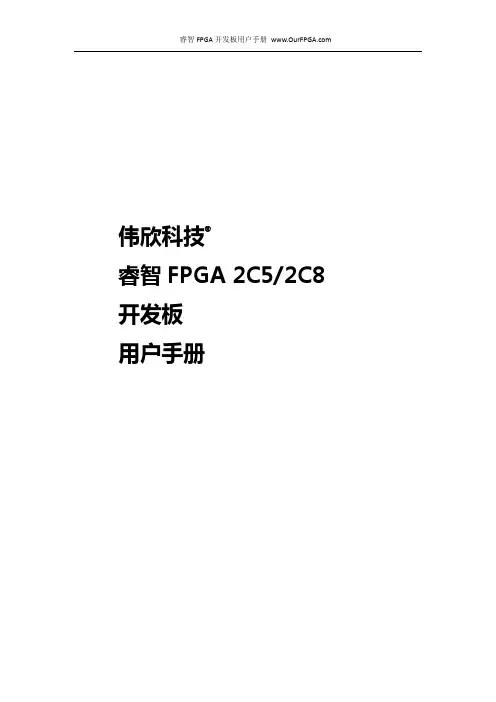

伟欣科技®睿智FPGA 2C5/2C8 开发板用户手册更新日期：2011‐12‐10请关注论坛，最新文档及资料、代码将在论坛发布我们的FPGA开发网官方网站：官方淘宝店： /邮箱：OurFPGA@QQ群：155291300提醒：请您在使用此开发板前，认真阅读此说明书，并将此电子书妥善保管，在开发学习中，可能会经常使用查询！欢迎对FPGA、嵌入式、单片机等感兴趣的朋友登陆网站，参加技术交流，下载技术资料。

在普通会员区，提供了约200多门视频教程下载（截止到2011年8月1日的数量，每周会更新添加，数量还在增加中。

），欢迎您来访！现在立即去体验一下：开发板简介FPGA与EDA技术是目前相当热门的技术，翻遍各大招聘网站电子类招聘信息，类似“精通FPGA技术，熟悉Verilog VHDL语言”等字眼已经为应聘者所熟悉；甚至，有的时候，“熟悉FPGA”就意味着高薪！实际上，FPGA技术已经成为目前电子行业应用最为广泛的技术之一，未来的就业和发展前景相当好！目前有众多朋友热切的期望能学习FPGA知识，FPGA技术实践性极强，拥有一块适合学习需求的FPGA开发板是非常有必要的！睿智FPGA开发板正是为此推出的一套高性价比开发板！此开发板由“伟欣科技®”精心设计开发，采用 Altera公司的CycloneII系列芯片EP2C5Q208C8、EP2C8Q208C8作为核心处理器进行设计，CycloneII系列芯片可以说是目前市场上性价比最高的芯片，比第一代芯片设计上、内部的逻辑资源上都有很大的改进，同时价格也可以被广大用户接受。

睿智FPGA开发板采用核心板与接口板分离的方式，核心板上除FPGA、各类存储器以及用户扩展PACK外，还有按键、LED及电源插座等。

因为有用户扩展PACK，核心板完全可以脱离接口板而单独使用，通过PACK，用于自己的设计或电子设计大赛，扩展性极好。

接口板上集成了最常用和经典外围接口，所有的外设经过精心分配及设计，不需要进行任何跳线设置，实验时非常方便！此外，对于重点外设的关键信号都设置了测试点，方便用户使用逻辑分析仪、示波器、万用表等进行信号测量。

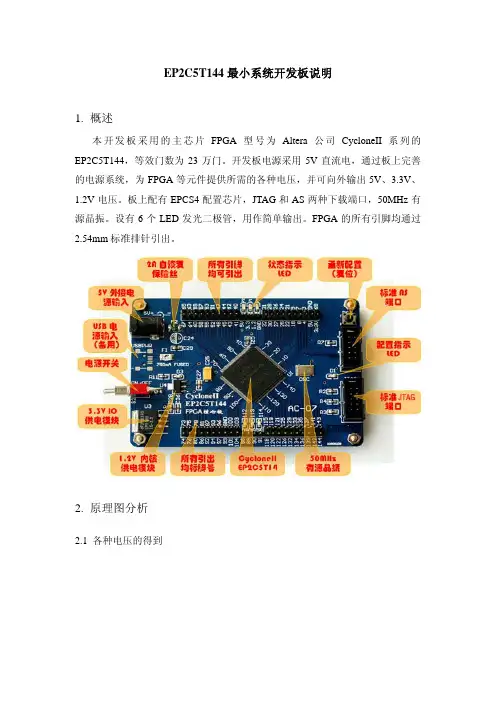

EP2C5T144最小系统开发板说明1.概述本开发板采用的主芯片FPGA型号为Altera公司CycloneII系列的EP2C5T144，等效门数为23万门。

开发板电源采用5V直流电，通过板上完善的电源系统，为FPGA等元件提供所需的各种电压，并可向外输出5V、3.3V、1.2V电压。

板上配有EPCS4配置芯片，JTAG和AS两种下载端口，50MHz有源晶振。

设有6个LED发光二极管，用作简单输出。

FPGA的所有引脚均通过2.54mm标准排针引出。

2.原理图分析2.1各种电压的得到如上图所示，开发板的输入电压是5V 。

通过U3：LM1085-3.3的LDO 芯片，得到3.3V 电压。

此芯片最大电流支持到3A 。

再通过AMS1117-1.2（板上显示REG1117，这只是芯片品牌不同，功能相同），获取1.2V 电压。

3.3V 电压是提供给FPGA 的IO 使用的。

也就是说，FPGA 的IO 引脚电平采用的是3.3V 。

1.2V 电压是提供给FPGA 内核的工作电压，以及FPGA 内部PLL 的工作电压。

1.2V 电压的纯净程度要求比较高，故采用C25钽电容滤波。

2.2 IO 电压、内核电压供电连接如左图，VCCIO1-VCCIO4四组电压均连接3.3V 。

FPGA 有很多的IO ，它们是分组的。

在EP2C5T144芯片中，分为四组（Bank ），每组（每个Bank ）的IO 引脚供电是独立的，因此可以采用不同的电平标准。

本开发板的所有IO 脚都采用3.3V 电压标准，所以所有的VCCIO 都连接3.3V 。

VCCINT 为FPGA 内核工作电压输入。

CycloneII 系列的FPGA 均采用1.2V 的内核电压，所以这里连接1.2V 。

2.3 PLL （锁相环）电压供电连接EP2C5T144片内含有2个PLL 。

PLL 的作用是产生各种频率的时钟，在FPGA 中拥有重要的地位。

VCCA_PLL1、VCCD_PLL1和VCCA_PLL2、VCCD_PLL2分别是两个PLL 的模拟电源、数字电源。

在自己做这个实验的时候，需要确认自己的开发软件是否已经安装好了，确认自己的下载器是否已经可以使用了。

如果还不熟悉的，可以看看下面两个文件QuartusII 9.0破解全过程.pdf下载器的安装.pdf实验要求：PC电脑一台，配置越高越好。

开发软件：QuartusII9.0SP2开发板型号：A-C8V4实验结果：学习Altera公司的FPGA开发软件QuartusII入门使用。

首先打开QuartusII9.0SP2的开发软件。

你有三种方法可以打开。

第一：如下图，桌面上有快捷图标。

双击就可以了。

第二：如下图，在开始菜单里面可以找到。

第三：如下图，在开始菜单里面也可以找到。

如下图：打开QII软件了如下图：我们可以把这个关闭了。

如下图：新建一个工程File->New Project Wizrd….如下图：点击Next如下图：这里我们要设置工程路径，工程名和顶层名。

点第一排三个点点那里如下图：我们把工程路径放在J盘下面FPGA_TEST文件夹；J:\FPGA_TEST设置好了，点击Next如下图：直接点击Next如下图：这里我们需要对CPU进行设置，也就是设置成和我们开发板对应的芯片。

Family 要选择Cyclone II如下图：如下图：选择芯片的封装，PQFP如下图：如下图：选择芯片的管教数目，我们这里是208个脚如下图：如下图：选择速度等级，我们这里选择8如下图：如下图：选择我们最后设置好的芯片。

然后点击Next如下图：然后点击Next如下图：然后点击Finish如下图：如下图：然后点击Next如下图：点击File->New 新建一个我们用来编写程序的窗口。

如下图：如果你使用Verilog语言，就选择Verilog HDL File 然后点击OK如下图：如果你使用VHDL语言，就选择VHDL File 然后点击OK 我们这里用VHDL作为演示如下图：会在右边出现程序编写的空白窗口。

如下图：假设我们已经编写了程序A-C8V4-开发板资料A\A-C8V4开发板资料\A-C8V4开发板-整理的VHDL程序\ 15实验十五：LED流水灯A (用这个里面的程序)如下图：我们的程序编写了，要保存File -> Save如下图：如下图：保存了之后，就要编译，如下图：我们编译的时候出错了。

目 录第一章综述 (1)核心板介绍EP1C12核心板资源介绍 (1)EP2C35核心板资源介绍 (2)FPGA开发板介绍FPGA开发板资源介绍 (4)第二章 系统模块功能介绍 (7)EP1C12核心板模块说明EP1C12F324C8芯片说明 (9)NOR FLASH模块说明 (10)SRAM模块说明 (11)FPGA接口I/O说明 (12)EP2C35核心板模块说明EP2C35F484C8芯片说明 (19)NOR FLASH模块说明 (20)SRAM模块说明 (21)S D R A M模块说明 (22)NAND FLASH模块说明 (23)FPGA接口I/O说明 (24)核心板使用注意事项 (29)FPGA开发平台模块说明液晶显示模块 (31)RTC实时时钟模块 (33)USB接口模块 (33)音频CODEC接口模块 (34)EEPROM存储模块 (35)数字温度传感器模块 (36)其它功能模块 (37)FPGA开发平台使用注意事项 (38)第三章 软件的安装 (39)QUARTUSII的安装 (39)QUARTUSII的授权 (46)NIOSII IDE的安装 (51)附表一核心板载资源与FPGAEP1C12I/O接口对照表 (55)附表二核心板载资源与FPGAEP2C35I/O接口对照表 (60)附表三EP1C12/ EP2C35与开发板硬件资源I/O接口对照表 (66)第一章综述FPGA开发平台是根据现代电子发展的方向，集EDA和SOPC系统开发为一体的综合性实验开发系统，除了满足高校专、本科生和研究生的SOPC教学实验开发之外，也是电子设计和电子项目开发的理想工具。

整个开发系统由核心板、SOPC开发平台和扩展板构成，根据用户不同的需求配置成不同的开发系统。

系统根据用户不同的设计需求来更换其它不同系列的核心板，如： EP1C12、EP2C20、EP3C25等。

所以，不管从性能上而言，还是从系统灵活性上而言，无论您是初学者，还是资深硬件工程师，它都会成为您的好帮手。

Black Gold 黑金动力II代用户手册v1.0修订历史目录内容介绍:本手册包括以下部分第一部分, 主要器件及特性第二部分, 开关,按键及数码管第三部分, VGA接口Chapter 1 主要器件及特性本手册中描述了”黑金动力”系列开发板的设计原理和使用方法,作为开发板的配套说明材料.这套开发板主要是面向FPGA的初级,中级开发人员,或者对FPGA感兴趣的爱好者,偏向个人用户.这套开发板采用核心板与扩展板分离的方式,简单实用,扩展性好,特别适合爱好者的快速入门和开发人员的产品开发验证,也适合做更深入的IC前端设计.在这套开发板上,一切皆有可能.同时,这套开发板也提供了一个SOPC平台,可以实现嵌入式的软核,如NIOSII,Open RISC等,为嵌入式电子产品的设计开发提供了又一种选择.主要元器件介绍●Altera Cyclone Ⅱ系列 FPGA核心板配置的FPGA芯片是Cyclone Ⅱ系列的EP2C8Q208C更详细可到:/literature/lit-cyc2.jsp下载官方手册●64Mbit的SDRAM核心板同时配备了高达64Mbit的SDRAM,对于运行NIOS的软核提供了有力的保障,这款芯片的时钟频率有143MHz,实验证明,NIOSⅡ可以稳定地运行120MHz,速度还是相当快的.●16Mbit的配置芯片核心板还配备了16Mbit的配置芯片,不仅可以储存配置信息,同时可以实现NIOSⅡ软件程序存储.●20MHz的有源晶振20M的有源晶振为整个系统提供了时钟源泉.●ENC28J60网口芯片实现开发板与以太网之间的通信实验.●USB 2.0高速数据接口采用应用广泛,性能稳定的CH376芯片,实现了开发板USB接口的扩展,便于与计算机进行高速数据通信.●板载128*64的点阵LCD采用ST7565P控制芯片,内置DC/DC电路,可以通过串行,并行进行通信.●实时时钟芯片(RTC)配置DS1302芯片,增加了主电源/后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力.●EEPROM配置24LC04芯片,24LC04是512*8bit的EEPROM,支持IIC接口.●PS/2鼠标,键盘接口标准的鼠标,键盘接口,支持3.3V和5V设备,可以用来验证PS/2接口协议.●9针RS-232串口实现与计算机的数据通信,辅助调试.●VGA接口标准VGA接口,可直接与显示器连接,用于验证VGA时序.●5个独立按键可以与液晶配合,实现完美的人机界面.开发板示意图核心板扩展板-Chapter 2 开关,按键与数码管按键在绝大多数电子电气设备中都存在身影,可以说,如果说显示屏是人与机器之间沟通的窗户的话,按键就是沟通的桥梁,通过按键,可以方便快捷地对机器进行操作控制.在黑金开发板中,我们设置了5个按键,分别为上,下,左,右,确认,用户可以自行设定按键的功能.电源开关电源接口及开关位于核心板左上方,如图其中F1为限流1.1A的F110保险管,在电源的保护上起到了很大的作用按键核心板上的复位电路该复位电路可以实现对开发板的初始化作用,防止程序陷入死循环.扩展板上的按键扩展板上搭配有5个按键,可以满足大多数场合的设计需要,采用低电平闭合电路.按键开关管脚映射表LEDs在核心板上设置了4个LED,可以作为测试使用,电路如图LED管脚映射表数码管在扩展板上并设有6位独立共阳数码管,实验证明数码管在诸多设计开发中起到了不可代替的作用.数码管的电路如图该电路图为第一位数码管的电路,其他的电路与之类似.其中,每个数码管都通过一个9012三极管放大电流,保证其亮度均匀.数码管管脚映射表Chapter 3 点阵型液晶显示器(LCD)在扩展板的右方包括了一块128*64像素的液晶显示器,带有少见的白色背光.常见的LCD模块有LCM(玻璃),背光,PCB板,三种之中LCM(玻璃)模块必不可少,有无背光,有无PCB用户可以根据需要自行选择.点阵的LCD模块按驱动控制器的集成方式分成两种:COB和COG,COG是将驱动控制芯片集成到了玻璃里面,用户只需在电路板上加上无法集成的电阻电容即可实现对LCD的控制;而COB则需要将驱动芯片焊接在LCD模块后面的PCB板上.黑金开发板上提供的LCD使用的是COG液晶,它将驱动控制IC集成到了LCM上,这样就省去了PCB底板,节省了很大的空间.该LCD的驱动芯片为ST7565P,支持三种接口方式,通常采用串行时序方式,接口简单,使用方便.LCD的原理图LCD的管脚映射表LCD参数注意:该LCD的显存存在8(page)*8+1行,即65行,s0-s131列,即132列,与标准的128*64液晶有的差异,该LCD的最后一行(page8的D0)和最后三列(ADC为正常时,s129,s130,s131;ADC为反向时,s0,s1,s2)是不能显示的,而显存上其他数据与LCD上的点一一对应,具体如下图红圈所示显示屏上的每个点都对应控制器片内显示缓存RAM中的一个位,显示屏上的64*128个点分别对应显示RAM的8个Page,每个Page有128 Byte的空间对应,如图所示用户如果要点亮LCD屏幕上的某一个点时,实际上就是对该点所对应的显示RAM区中的某一个位进行置1操作;所以就要确定该点所在的行地址,列地址.由上图可以看出,液晶的行地址实际上就是Page的信息,每个Page应有8行;而列地址表示该点的横坐标,在屏上为从左到右排列,Page中的一个Byte对应的是一列(8行,即8个点),一共128列.可以根据这样的关系在程序中控制LCD屏幕的显示.在LCD上显示字符,不管是中文还是英文,都需要字库的支持,在有些LCD模块中,已经将字库烧写在芯片当中,这样的字库有优点也有缺点.优点是操作简单,而缺点是不灵活,显示效果不好,扩展性差,而且性价比不高.黑金开发板所选用的COG屏幕是不带字库的.Chapter 4 VGA接口VGA(Video Graphics Array)接口,也叫D-Sub接口,是显示卡上输出模拟信号的接口,显卡所处理的信息最终都要输出到显示屏上显示,显卡的输出接口就是电脑与显示屏之间桥梁,它负责向显示器输出相应的图像信号.CRT显示器因为设计制造上的原因,只能接受模拟信号,这就需要显卡能够输入模拟信号,于是就有了VGA接口.虽然液晶显示器可以直接接接收数字信号,但是为了兼容性,大多数液晶显示器也配备了VGA接口模块.VGA是IBM在1987年随PS／2机一起推出的一种视频传输标准,具有分辨率高,显示速率快,颜色丰富等优点,在彩色显示器领域得到了广泛的应用.目前VGA技术的应用还主要基亍VGA显示卡的计算机,笔记本等设备.根据分辨率不同，VGA分为VGA （640x480）,SVGA（800x600）,XGA（1024x768）,SXGA（1280x1024）等.虽然说VGA的标准对于现在的个人计算机市场十分过时,但是VGA仍然是所有制造商所支持的最低标准,例如不管所有厂商的显卡,在不安装自己驱动的情况下，都是支持VGA 标准显示的.VGA接口是一种D型接口(D-SUB),上面共有15个针孔,分成三排,每排五个,如图所示.VGA引脚定义引脚1,2,3分别为红绿蓝三基色模拟电压,为0~0.714V peak-peak（峰-峰值）,0V代表无色,0.714V代表满色.一些非标准显示器使用的是 1Vpp的满色电平.HSYNC与VSYNC 分别为行数据同步与帧数据同步,为TTL电平.黑金开发板的扩展板上配备了一个VGA接口,其电路为VGA管脚映射表VGA的时序介绍VGA的时序如图所示,它分为行数据时序和帧数据时序行数据时序为显示一行数据的时序,由上图可看出,显示一行数据需要处理两件事情:第一,产生行同步HSYNC.不难看出HSYNC是一个脉冲信号,该信号周期为:e=a+b+c+d,低电平时间为a.其中a,b,c,d均为时间信号,这些信号根据需要显示的分辨率的不同而不同.第二,产生显示的数据(DATA)信号,此信号为模拟信号,当在显示有效数据(Active Video)内,DATA信号为0~0.714Vpp的模拟电压(R,G,B),根据分辨率的不同,DATA的采样率,点数也不同.帧数据时序与行数据时序类似,是显示一个屏数据的时序.只是这里的基本单位为每行数据,而行数据里面的最基本单位为每个点.下表列出常用分辨率及时间参数Chapter 5 PS/2 鼠标键盘接口PS/2 原是“Personal System 2”的意思，“个人系统2”，是IBM公司在上个世纪80年代推出的一种个人电脑。

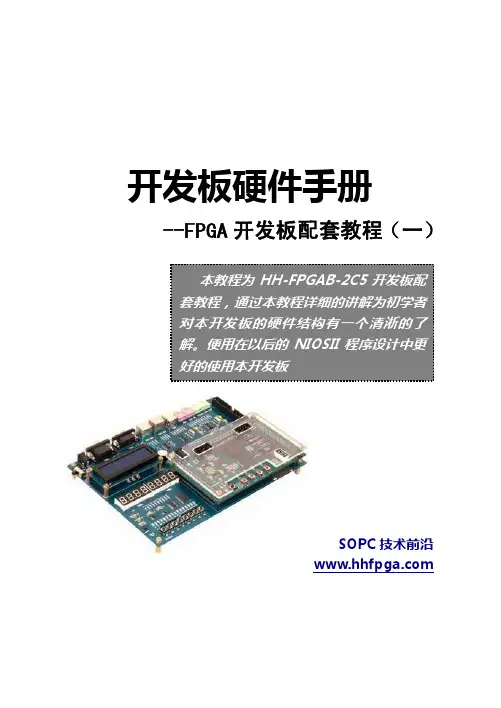

开发板硬件手册--FPGA开发板配套教程（一）SOPC技术前沿目 录第一节手册指南 (1)1.1如何使用该手册 (1)1.2相关说明 (2)1.3联系我们 (2)第二节 开发板资源简介 (3)2.1NIOSII－EP2C5核心板资源 (3)2.2核心板系统功能 (3)2.3EDA/SOPC系统板资源介绍 (4)第三节 核心板模块说明 (6)3.1C YCLONE II EP2C5Q208FPGA (8)3.2JTAG调试接口 (8)3.3存储单元 (9)3.3.1 EPCS4 配置芯片 (9)3.3.2 SDRAM (10)3.3.3 Nor-FLASH (12)3.4输入/输出设备 (14)3.4.1 晶振 (14)3.4.2 用户自定义LED (14)3.4.3 复位按键 (15)3.5电源管理接口 (16)3.6扩展接口 (17)第四节 系统板功能模块说明 (22)4.1显示及显示控制 (23)4.1.1 数码管显示模块 (23)4.1.2 八位LED功能模块 (24)4.1.3 1602LCD显示模块 (25)4.2按键开关输入模块 (27)4.3功能接口模块 (28)4.3.1 串行通信接口模块 (28)4.3.2 PS/2鼠标键盘接口 (28)4.3.3 SD/MMC SD卡接口 (30)4.3.4 VGA显示接口 (31)4.4控制模块及传感器 (32)4.4.1 RTC实时时钟 (32)4.4.2 数字温度传感器 (33)4.4.3 EEPROM存储模块 (34)4.4.3 蜂鸣器 (34)4.5FPGA扩展接口 (35)第五节 软件的安装与授权 (37)5.1QUARTUSII的安装与授权 (38)5.1.1 PC机的系统配置 (38)5.1.2 QUARTUSII软件的安装 (38)5.1.3 QUARTUSII软件的授权 (45)5.2NIOSII软件的安装 (51)附表一：核心板上资源模块与FPGA的管脚连接表 (57)附表二：系统板上资源模块与FPGA的管脚连接表 (61)第一节手册指南非常感谢选用本公司开发研制的HH-FPGAB系列EDA/SOPC开发平台产品。

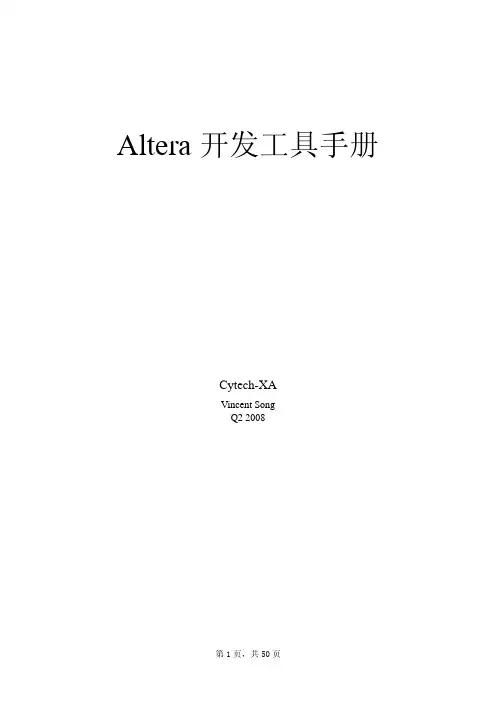

Altera开发工具手册Cytech-XAVincent SongQ2 2008目录一、Quartus II的设计流程 (3)二、Quartus II软件介绍和使用 (4)2.1 Quartus II的用户界面 (4)2.1.1标题栏 (5)2.1.2 菜单栏 (5)2.1.3 工具栏（Tool Bar） (7)2.1.4 资源管理窗 (7)2.1.5 工程工作区 (8)2.1.6 编译状态显示窗 (8)2.1.7 信息显示窗（Messages） (8)2.2设计输入 (8)2.2.1 创建工程 (8)2.2.2 设计输入方式 (13)2.2.3 编译和综合 (15)2.2.4引脚分配 (17)2.3仿真 (18)2.3.1 使用Quartus II仿真器进行仿真 (18)2.3.2 使用ModelSim-SE进行仿真 (23)2.4时序约束 (28)2.4.1设计时序约束的常用方法 (29)2.4.2指定工程范围的时序设置 (30)2.4.3指定个别时序分配 (30)2.4.4进行时序分析 (31)2.5使用Synplify Pro做综合 (32)2.5.1在Synplify Pro下建立工程 (32)2.5.2在Quartus II下编译工程 (35)2.6器件编程 (36)2.6.1简介 (36)2.6.2完成器件编程 (36)三、高级功能的应用 (40)3.1 TimeQuest时序分析器 (40)3.1.1 优势 (40)3.1.2 软件及器件支持 (40)3.1.3 软件应用 (41)3.2 SignalTap II分析器 (43)3.2.1 SignalTap II的特点 (44)3.2.2 SignalTap II的使用 (49)在可编程逻辑器件行业，主要有Altera、Xilinx和Lattice三大生产厂家，不同厂家生产的芯片所使用的开发工具也不同，本文主要介绍了Altera的FPGA/CPLD开发工具Quartus II 在进行FPGA设计时的使用方法。

Altera FPGA开发入门教程目录目录第一章 Altera FPGA 开发流程概述 (1)1.1 你需要准备的 (1)1.2 Altera FPGA 基本开发流程 (1)第二章 QuartusII 软件安装教程 (4)第三章 完成第一个FPGA设计 (20)3.1 启动和建立QuartusII工程 (20)3.2 编辑我们的设计文件 (27)3.3 综合、布局布线 (30)3.4 引脚约束 (34)3.5 再次综合、布局布线 (37)第四章 配置FPGA (38)4.1 JTAG配置 (38)4.2 JIC烧写 (42)第一章Altera FPGA 开发流程概述本章介绍Altera FPGA的最基本最简单的开发流程，目的在于让您更直观了解FPGA开发设计过程，最快上手FPGA开发，最快找到感觉：-）1.1你需要准备的●兴趣无需多言，兴趣是最好的老师！●基本电路知识学习FPGA最好能懂一些模拟电路和数字电路的基础知识，比如知道什么是高电平、低电平、逻辑门、触发器、电阻电容、发光二极管等。

只需基本概念即可，不要求你是专家。

当然，如果你有单片机之类的开发经验，那会更好！●Verilog语言是的，我们用Verilog进行FPGA设计。

因为近年来，Verilog的使用率已经远远超过VHDL。

你不需要太精通Verilog的语法，但是你需要用硬件的思维来学习和使用Verilog。

在接下来的FPGA学习中，我们会反复强调这一点，以便带给你更深的体会。

●硬件平台纸上得来终觉浅。

一块优秀而又易用的入门级FPGA开发板，会祝您一臂之力！1.2A ltera FPGA 基本开发流程图1- 1展示了Altera FPGA的基本开发流程。

12图1- 1 Altera FPGA 基本开发流程这个流程可能是你看过类似教程中最简单的流程。

是的，为了让学者能直观了解FPGA 设计流程、快速入门，我们简化了一些东西，但它已经基本完整了。

FPGA_Cyclone_I_EP1C3 核心板一、FPGA_Cyclone_EP1C3 核心板特点：1.系统采用双层PCB板设计，高密度走线，完善的电源和时钟设计，性能稳定可靠、结构紧凑美观。

支持FPGA开发，提供引脚信息和预留PLL资源，支持扩展设计；2.该核心板适合于快速产品原型开发、学生各种电子设计大赛、学习FPGA设计技术等，亦可用于系统设计前期快速评估设计方案；3.例程模块化设计，简单明了，上手容易。

亦可作为以后系统的模块选用，加快项目系统搭建速度，实用性强；4.可持续性学习。

该FPGA开发板中FPGA的所有I/O口全部引出来，均可用于扩展。

用户可以根据自己的需要，设计实际电路，然后通过这些I/O连接到FPGA上，完成所需功能；5.性价比高，针对于学生用户定价，让更多的学生加入学习FPGA的行列。

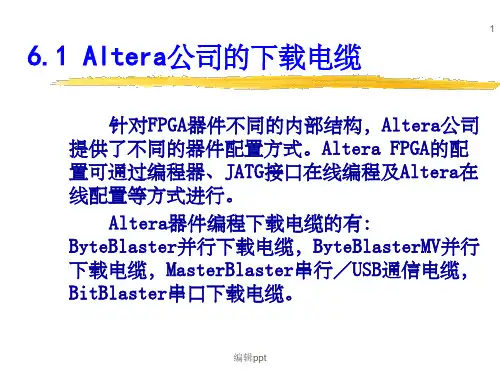

二、FPGA_Cyclone_EP1C3 核心板配置：1. FPGA芯片：EP1C3T144C8 含2,910 Les；59,904bits（13个4Kbit存储块）；1 PLL；104 I/O口2. 配置芯片：EPCS1 FPGA串行配置芯片含1 M bit Flash3. I2C存储器电路：24LC16B 16K bit（8 Blocks×256×8 Bit）4. SPI存储器电路：93LC46B 1K bit（64×16 Bit）5. 有源晶振：50 MHz6. 电源芯片：LM1117-3.3V、LM1117-1.5V7. AS、JTAG调试接口8. 核心板尺寸：100mm×79mm套件包括：1. 一块已测试好的FPGA_Cyclone_EP1C3 核心板2. 配套光盘一张（模块例程，PDF格式原理图，相关技术文档，数据手册）可选配 ByteBlaster II 下载线Periphery_For_FPGA外设板Periphery_For_FPGA外设板特点：1. 该外设板是基于FPGA的硬件描述语言和软内核嵌入式系统的SOPC开发平台。

目录第一章综述 (1)第二章系统模块 (2)第三章软件的介绍 (10)第四章USB 电缆的安装与使用 (15)第一章综述THSOPC-3型FPGA开发板是根据现代电子发展的方向，集EDA和SOPC系统开发为一体的综合性实验开发板，除了满足高校专、本科生和研究生的SOPC教学实验开发之外，也是电子设计和电子项目开发的理想工具。

一、实用范围：●自主创新应用开发；●单片机与FPGA联合开发；●IC设计硬件仿真；●科研项目硬件验证与开发；●高速高档自主知识产权电子产品开发；●毕业设计平台；●研究生课题开发；●电子设计竞赛培训；●现代DSP开发应用；●针对各类CPU IP核的片上系统开发；●DSP Biulder系统设计。

二、硬件配置：THSOPC-3型FPGA开发板基于Altera Cyclone II 器件的嵌入式系统开发提供了一个很好的硬件平台，它可以为开发人员提供以下资源：●支持+5V 电源适配器直接输入或者USB接口供电，5V、3.3V、1.2V混合电压源；●FPGACycloneII FPGA EP2C8，40万门，2个锁相环；●isp单片机AT89S8253。

isp单片机AT89S8253及开发编程工具，MCS51兼容，12KB isp可编程Flash ROM，2KB ispEEPROM，都是10万次烧写周期；2.7-5.5V工作电压；0-24MHz工作时钟；可编程看门狗；增强型SPI串口，9个中断源等。

此单片机可与FPGA联合开发，十分符合实现当今电子设计竞赛项目的功能与指标实现；●EPM3032 CPLD；● 4 Mbits 的EPCS4 配置芯片；●512KB高速SRAM；●20MHz 高精度时钟源（可倍频到300MHz）；● 4 个用户自定义按键；●8 个用户自定义开关；●8 个用户自定义LED；● 2 个七段码LED；●标准AS 编程接口和JTAG调试接口；●两个标准2.54mm扩展接口，供用户自由扩展；●RS-232 DB9串行接口；●PS/2键盘接口；●VGA接口；●4X4键盘；●液晶显示屏20字X4行；●USB-Blaster编程器，可对FPGA通过JTAG口编程、调试、测试；单片机编程ByterBlasreMV 编程器；●光盘：配套子程序库、资料、编程软件、实验指导书。

21EDA-Altera-FPGA开发板使用入门在自己做这个实验的时候，需要确认自己的开发软件是否已经安装好了，确认自己的下载器是否已经可以使用了。

如果还不熟悉的，可以看看下面两个文件QuartusII 9.0破解全过程.pdf下载器的安装.pdf实验要求：PC电脑一台，配置越高越好。

开发软件：QuartusII9.0SP2开发板型号：A-C8V4实验结果：学习Altera公司的FPGA开发软件QuartusII入门使用。

首先打开QuartusII9.0SP2的开发软件。

你有三种方法可以打开。

第一：如下图，桌面上有快捷图标。

双击就可以了。

第二：如下图，在开始菜单里面可以找到。

第三：如下图，在开始菜单里面也可以找到。

如下图：打开QII软件了如下图：我们可以把这个关闭了。

如下图：新建一个工程File->New Project Wizrd….如下图：点击Next如下图：这里我们要设置工程路径，工程名和顶层名。

点第一排三个点点那里如下图：我们把工程路径放在J盘下面FPGA_TEST文件夹；J:\FPGA_TEST设置好了，点击Next如下图：直接点击Next如下图：这里我们需要对CPU进行设置，也就是设置成和我们开发板对应的芯片。

Family 要选择Cyclone II如下图：如下图：选择芯片的封装，PQFP如下图：如下图：选择芯片的管教数目，我们这里是208个脚如下图：如下图：选择速度等级，我们这里选择8如下图：如下图：选择我们最后设置好的芯片。

然后点击Next如下图：然后点击Next如下图：然后点击Finish如下图：如下图：然后点击Next如下图：点击File->New 新建一个我们用来编写程序的窗口。

如下图：如果你使用Verilog语言，就选择Verilog HDL File 然后点击OK如下图：如果你使用VHDL语言，就选择VHDL File 然后点击OK 我们这里用VHDL作为演示如下图：会在右边出现程序编写的空白窗口。
