第1篇一、项目背景随着我国经济的快速发展，城市建设步伐不断加快，柱结构作为建筑物的基本承重单元，其施工质量直接影响到整个建筑的安全与稳定性。
为确保柱施工质量，提高施工效率，降低施工成本，特制定本柱施工方案。
二、施工范围及内容1. 施工范围：本方案适用于各类建筑物的柱施工，包括框架柱、剪力墙柱、筒体柱等。
2. 施工内容：柱施工主要包括柱钢筋绑扎、模板支设、混凝土浇筑、柱身加固、混凝土养护等环节。
三、施工准备1. 技术准备：组织技术人员进行图纸会审，熟悉设计要求；编制施工方案，明确施工工艺、施工顺序、质量控制点等。
2. 材料准备：提前准备钢筋、模板、混凝土等施工材料，确保材料质量符合国家相关标准。
3. 人员准备：组织施工队伍，进行技术交底，确保施工人员掌握施工工艺和质量要求。
4. 施工设备准备：准备施工所需的机械设备，如钢筋切割机、模板加工设备、混凝土输送泵等。
四、施工工艺1. 钢筋绑扎（1）钢筋加工：根据设计要求，对钢筋进行下料、弯曲、焊接等加工，确保加工尺寸准确。
（2）钢筋绑扎：按照设计要求，将加工好的钢筋绑扎成柱钢筋骨架。
绑扎过程中，注意钢筋间距、保护层厚度、焊接质量等。
2. 模板支设（1）模板选择：根据柱截面尺寸、形状、混凝土强度等级等因素，选择合适的模板。
（2）模板加工：对模板进行加工，确保模板尺寸、形状、接缝严密。
（3）模板支设：按照设计要求，将模板支设到位，确保模板支撑牢固、稳定。
3. 混凝土浇筑（1）混凝土制备：按照设计要求，制备混凝土，确保混凝土质量。
（2）混凝土运输：采用混凝土输送泵将混凝土输送到浇筑位置。
（3）混凝土浇筑：按照分层、分段、连续浇筑的原则，将混凝土浇筑到模板内。
4. 柱身加固（1）柱身加固材料：选用合适的加固材料，如钢丝绳、钢绞线等。
（2）加固方法：根据设计要求，采用合适的加固方法，确保加固效果。
5. 混凝土养护（1）混凝土养护：在混凝土浇筑完成后，及时进行养护，确保混凝土强度。
摘要：本文针对钢柱工程施工，从施工准备、施工工艺、质量控制、安全管理等方面进行了详细阐述，旨在为钢柱工程施工提供参考和指导。
一、施工准备1. 施工图纸及技术资料：熟悉并掌握施工图纸及技术资料，明确钢柱的规格、尺寸、数量、位置等信息。
2. 施工现场：对施工现场进行实地考察，了解周边环境、地下管线、建筑物等情况，确保施工顺利进行。
3. 施工队伍：组织一支具备丰富经验的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
4. 施工材料：准备充足的钢柱、连接件、焊接材料、涂料、模板等施工材料。
5. 施工机械：配置必要的施工机械，如吊车、切割机、焊接机、打磨机等。
二、施工工艺1. 钢柱制作：按照设计要求，在工厂内进行钢柱的制作，确保钢柱的尺寸、形状、焊接质量等符合要求。
2. 钢柱运输：采用合适的运输方式，确保钢柱在运输过程中不受损坏。
3. 钢柱吊装：根据施工现场情况，选择合适的吊装方法，如地面吊装、空中吊装等。
4. 钢柱连接：采用焊接、螺栓连接等方式，将钢柱与基础、柱间支撑等连接牢固。
5. 涂装：对钢柱进行表面处理，如除锈、打磨等，然后涂装防腐涂料。
6. 模板拆除：在混凝土浇筑完成后，按照规定程序拆除模板。
三、质量控制1. 材料检验：对钢柱、焊接材料、涂料等施工材料进行严格检验，确保质量合格。
2. 施工过程控制：严格按照施工工艺进行施工，确保每道工序的质量。
3. 验收：对施工完成的钢柱进行验收，确保其满足设计要求。
四、安全管理1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全措施：制定并落实各项安全措施，如现场围挡、警示标志、防护设施等。
3. 施工现场巡查：定期对施工现场进行巡查，及时发现并处理安全隐患。
4. 应急预案：制定应急预案，确保在突发事件发生时能迅速应对。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
总结：本文对钢柱工程施工方案进行了详细阐述，包括施工准备、施工工艺、质量控制、安全管理等方面。
柱子模板施工方案柱子模板施工方案一、施工前准备1. 编制详细的施工计划，确定施工序列和时间节点。
2. 购买或租赁所需的施工设备和工具。
3. 准备好所需的施工材料，包括钢筋、模板、混凝土等。
4. 进行现场勘测和测量，确定柱子的位置和尺寸。
二、安装模板1. 根据设计图纸和技术要求，确定柱子的模板尺寸。
2. 在施工现场搭建模板支架，保证支架的稳固和平整。
3. 安装模板板件，注意板件之间的连接牢固和密封。
4. 进行模板的调整和修整，确保模板的垂直和水平度。
三、安装钢筋1. 根据柱子的设计要求，将钢筋按照相应的图纸和数量加工和裁剪。
2. 将钢筋安装到模板中，注意钢筋之间的间距和连接方式。
3. 采取适当的图纸和工具进行钢筋的束扎，确保钢筋的位置和间距。
四、浇筑混凝土1. 在模板安装完成后，进行混凝土的浇筑前的检查和准备工作。
2. 将混凝土运输到施工现场，使用泵车或者施工机械将混凝土顺利地注入模板内。
3. 注意混凝土的均匀和密实，避免出现空洞和坍塌现象。
4. 在混凝土浇筑完成后，采取适当的措施进行养护，如覆盖保护层、喷水养护等。
五、拆除模板1. 在混凝土充分凝固后，进行模板的拆除和清理工作。
2. 采取适当的拆除工具和方法，避免对柱子和周围结构造成损害。
3. 对拆除下来的模板进行清理和整理，方便以后的使用和维护。
六、验收和总结1. 在施工结束后，进行柱子的验收工作，检查柱子的质量和规格是否符合设计要求。
2. 对施工过程中的问题和经验进行总结和归纳，为以后的施工提供参考。
3. 对施工现场进行清理，保持工地的整洁和安全。
通过以上施工方案，可以有效地指导柱子模板的施工工作，保证柱子的质量和稳定性。
注意施工过程中的安全和质量控制，提高施工效率和施工质量。
同时，及时沟通和协调各方的配合，确保施工进展顺利。
柱钢模板专项施工方案-2一、工程背景柱钢模板在建筑施工中起着至关重要的作用。
它是支撑和固定混凝土浇筑的重要工具，直接影响着建筑物的质量和安全。
因此，设计一套科学合理的柱钢模板施工方案对于保证工程质量和进度具有重要意义。
二、施工准备在开始柱钢模板施工之前，首先要做好充分的准备工作。
包括： - 准备所需的柱钢模板、支撑材料等施工工具和材料； - 检查柱体的设计图纸，确保尺寸和要求符合； - 对施工现场进行清理，确保施工空间整洁。
三、施工步骤1. 搭设柱钢模板1.根据设计要求，选择合适的柱钢模板，并按照设计图纸搭设模板；2.使用支撑材料支撑好模板，确保模板稳固可靠；3.调整模板位置，保证柱体尺寸和位置准确无误。
2. 固定柱钢模板1.使用螺栓、扣件等固定柱钢模板，确保模板不会出现移动或倾斜的情况；2.检查固定是否牢固，如有松动现象及时处理。
3. 浇筑混凝土1.在柱钢模板搭设完成并固定好的情况下，开始进行混凝土的浇筑；2.控制混凝土的浇筑速度，确保柱体的浇筑质量。
四、施工质量控制为了保证柱钢模板施工质量，应严格按照设计要求和施工规范进行操作。
在施工过程中，应注意以下几个方面： - 柱钢模板的选用应符合设计要求，尺寸准确；- 搭设过程中应及时调整模板位置，确保柱体垂直； - 模板固定牢固，不得出现移动或倾斜。
五、施工安全注意事项在进行柱钢模板施工时，应严格遵守相关安全规定，确保施工人员和周围环境安全。
注意事项包括但不限于： - 施工现场要设置明显的安全警示标志，确保施工人员注意安全； - 操作人员应经过专业培训，掌握安全操作技能； - 确保使用的支撑和固定材料符合质量要求，确保施工安全可靠。
六、总结柱钢模板是建筑施工中不可或缺的重要工具，其施工质量直接关系到建筑物的安全和稳定。
因此，在进行柱钢模板施工时，需要严格按照规范要求操作，并注意施工安全。
只有做到这些，才能保证工程质量和进度的顺利进行。
以上是柱钢模板专项施工方案的相关内容，希望能对有相关需求的实施人员提供一定的参考和帮助。
墩柱模板施工专项施工方案
本工程桥梁墩柱为圆形实心柱，柱高最大为12米，最小为5米，为保证墩柱外观质量，墩柱模板采用定型钢模板，在工厂定做且预拼符合要求后方可运至现场。
模板的厚度大于4mm，直径分别为1.2m、1.5m、1.8m，标准节1.5m，另配1.0m节长。
模板之间用螺栓紧固，四周用12#槽钢柱箍加固，柱箍间距1m。
钢模板到场后，派专人进行刨光打磨除锈，要求模板打磨至露出金属光泽为止，并进行试拼装，对模板进行编号，保证模板的连接无错台，无露缝和模板平整度，采用专用，采用专用脱模剂，在使用前均匀涂抹，模板拼装时，拼接加海绵条，防止漏浆，拼装好后，内壁刮腻子找平，模板底采用砂浆抹带。
模板在地面拼装完毕后，使用吊车就位，顶部用4根防风缆绳拉紧加固，底部用预埋在桩柱变径内的钢筋固定。
用吊车吊起模板缓慢从钢筋笼外套入，然后根据测量放线就位，最后用定位螺栓进行定位，使模板拼缝紧密，然后用紧绳器进行调整模板垂直度，由测量人员用经纬仪从水平、垂直两个方向进行控制。
模板下端用木楔将模板与预埋的钢筋顶紧，上端用四道钢丝绳拉紧，支模立好后由测量人员测出设计标高并在模板内侧做好记号。
第1篇一、工程概况本工程为某住宅小区住宅楼项目，建筑高度为18层，结构类型为框架-剪力墙结构。
本次施工方案针对柱钢筋绑扎进行详细说明。
二、施工准备1. 技术准备（1）熟悉图纸，了解柱钢筋的设计要求，包括钢筋种类、规格、数量、间距等。
（2）查阅相关规范和标准，确保施工符合国家及地方要求。
（3）编制施工方案，明确施工工艺、质量要求、安全措施等。
2. 材料准备（1）钢筋：按设计要求准备各种规格的钢筋，确保质量合格。
（2）绑扎丝：选用符合标准的绑扎丝，规格应符合设计要求。
（3）连接器：根据设计要求准备相应的连接器，如箍筋连接器、钢筋连接器等。
（4）其他材料：如铁丝、铁皮、塑料垫片等。
3. 工具准备（1）钢筋调直机、切断机、弯曲机等钢筋加工设备。
（2）绑扎工具：如钢筋绑扎钳、绑扎丝扳手等。
（3）检测工具：如钢直尺、水平尺、角度尺等。
4. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行技术交底，确保其掌握施工工艺和质量要求。
（3）对施工人员进行安全教育，提高安全意识。
三、施工工艺1. 钢筋加工（1）钢筋调直：将钢筋放入调直机，调整好调直角度，使钢筋达到设计要求的直度。
（2）钢筋切断：根据设计要求，使用切断机将钢筋切断成所需长度。
（3）钢筋弯曲：根据设计要求，使用弯曲机将钢筋弯曲成所需形状。
2. 钢筋绑扎（1）定位：根据图纸要求，在柱子上标出钢筋的位置，并检查定位准确性。
（2）绑扎：将加工好的钢筋按顺序绑扎在柱子上，确保钢筋位置准确、间距均匀。
（3）箍筋绑扎：将箍筋按照设计要求绑扎在柱子主筋上，确保箍筋与主筋连接牢固。
（4）连接器连接：对于需要连接的钢筋，使用连接器将钢筋连接在一起，确保连接牢固。
3. 钢筋保护层（1）在绑扎好的钢筋上放置塑料垫片，确保保护层厚度符合设计要求。
（2）将保护层材料（如水泥砂浆）均匀涂抹在钢筋上，确保保护层均匀。
四、质量控制1. 钢筋加工（1）钢筋调直、切断、弯曲等加工过程要确保钢筋质量，避免出现裂纹、弯曲变形等现象。
钢模板柱子施工方案1. 引言钢模板是一种常用于混凝土结构施工中的一种模板材料，它具有重量轻、可重复使用、施工效率高等优点。
在混凝土柱子的施工中，钢模板的选用和施工方案的设计对于保证施工质量和提升施工效率至关重要。
本文将针对钢模板柱子施工方案进行详细介绍。
2. 钢模板选用钢模板的选用应根据柱子的尺寸、形状和荷载等要求进行，一般要求钢模板的承载能力要满足设计要求，并且具有一定的刚度和稳定性。
常见的钢模板材料有角钢、工字钢和钢板等。
具体选用何种材料应结合具体情况进行评估和选择。
3. 钢模板柱子施工方案设计3.1 施工准备在施工前，需要进行施工准备工作。
包括对施工现场进行清理、标注柱子位置、组织施工人员等。
同时还需要检查钢模板的完整性和可使用性，以确保施工的顺利进行。
3.2 模板装配钢模板的装配需要按照柱子的形状和尺寸进行操作。
首先，根据柱子的尺寸和形状，按照设计要求切割好相应尺寸的角钢或工字钢，并准备好所需的螺栓、角码以及连接件等。
然后，按照柱子的形状和尺寸进行模板的装配，确保模板的牢固性和稳定性。
3.3 水平调整在模板装配完成后，需要进行水平调整。
使用水平仪对模板进行水平校验，并通过调整螺栓和垫片等方式进行调整，使模板水平度满足施工要求。
3.4 钢筋绑扎钢筋绑扎是钢模板柱子施工的重要工作环节。
在进行钢筋绑扎时，应按照设计要求和相关规范进行操作。
首先，根据设计图纸上的要求将钢筋进行切割。
然后，按照设计图纸上的要求进行钢筋的定位和固定。
最后，进行钢筋的绑扎，确保钢筋的牢固性和几何尺寸的精确性。
3.5 浇筑混凝土在钢模板柱子的施工中，混凝土浇筑是最后一步工作。
在进行混凝土浇筑之前，需要对模板进行检查和清洁，确保模板表面不粘连任何杂质。
然后，按照设计要求依次进行混凝土的浇筑和振捣，直至浇筑完毕。
4. 施工安全注意事项在钢模板柱子施工过程中，需要注意以下安全事项：•确保施工现场的安全，设置警示标志，并设置专人负责监控施工过程中的安全状况；•合理安排施工人员的工作任务，确保施工人员的安全；•使用钢模板时，注意操作规范，避免人员被夹伤；•严格按照相关规范操作，确保混凝土浇筑的质量和安全。
钢结构工程专项施工方案大全一、钢结构基础工程钢结构工程基础由土建专业队负责施工，但当基础短柱钢筋绑扎完成、模板支护完成并加固牢固后,项目部随之立即派专业技术人员和施工人员进行钢结构螺栓预埋工作。
为确保上部结构安装质量,也必须与土建施工单位密切配合,共同把关。
预埋时必须严格控制地脚螺栓的位置和伸出长度、基础支承面水平度和标高等．螺栓预埋施工要点:为便于螺栓就位,将采用在工厂预制好的钻孔钢模辅助就位.当基础模板支撑牢固,即在模板面上投测中线点(十字形），并根据中线点，初定位地脚螺栓的位置，然后调整模板面上的中线点与钻孔钢模上的十字线重合,精确的把地脚螺栓安放在设计位置。
地脚螺栓安装以后,检查螺栓下端第一丝扣标高是符合要求，合格后即将螺栓焊牢在钢筋网上。
为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用防护套将螺纹进行保护。
而为了保证地脚螺栓位置及标高的正确,在土建浇注混凝土时应进行看守观测,如发现变动应立即通知施工人员及时处理.当所有基础锚栓施工完毕后,报监理公司进行基础工程的验收工作，并做出隐蔽工程验收单，交相关单位签定确认．发现不合格部位,及时返修整改，确保所有部位完全合格。
二、钢结构吊装(一)吊装准备工作对本工程所有基础锚栓进行全部复测,并做好原始记录,确保所有基础锚栓各项数据符合设计要求和有关施工规范的要求。
同时将所有基础锚栓进行清理、打油、复核标高,安装螺栓全部到位.对所有整体轴线和柱间尺寸进行复核．根据现场道路和材料堆放情况,设置并清理吊装行进路线,保证所有道路畅通无阻。
分别找出各钢构件的基准点，做出明显的标志。
钢结构吊装前按照构件明细表核对进场构件,查验质量证明单和设计更改文件,检查验收构件在运输过程中造成的变形情况，并记录在案,发现问题及时进行矫正至合乎规定。
对于基础和预埋件,应先检查复核轴线位置、高低偏差、平整度、标高,然后弹出十字中心线和引测标高,同时必须取得基础验收的合格资料。

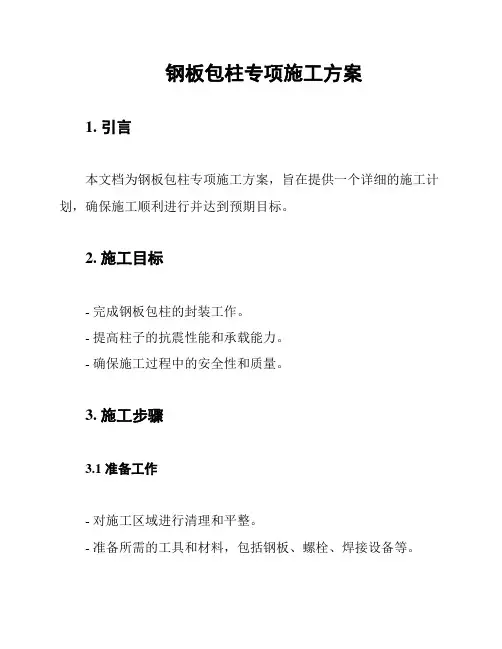

钢板包柱专项施工方案
1. 引言
本文档为钢板包柱专项施工方案，旨在提供一个详细的施工计划，确保施工顺利进行并达到预期目标。
2. 施工目标
- 完成钢板包柱的封装工作。
- 提高柱子的抗震性能和承载能力。
- 确保施工过程中的安全性和质量。
3. 施工步骤
3.1 准备工作
- 对施工区域进行清理和平整。
- 准备所需的工具和材料，包括钢板、螺栓、焊接设备等。
3.2 钢板封装
1. 根据设计要求和柱子的尺寸，切割合适尺寸的钢板。
2. 将钢板固定在柱子的四面，使用螺栓和焊接进行连接。
3. 确保钢板与柱子紧密贴合，并具有足够的强度和稳定性。
3.3 质量控制
1. 在施工过程中进行必要的质量检验，确保钢板的封装质量达
到要求。
2. 定期进行施工进展的检查和审查，及时发现并解决质量问题。
4. 安全措施
- 施工现场必须按照相关安全标准进行设置和管理。
- 所有施工人员必须佩戴个人防护设备，如安全帽、安全鞋等。
- 确保工作区域的安全通道畅通，并设置必要的警示标志。
5. 环境保护
- 施工过程中产生的废弃物必须进行妥善处理，按照相关法规和要求进行处置。
- 尽量减少施工过程对环境的影响，避免产生过多的噪音、粉尘等污染物。
6. 总结
本文档提供了钢板包柱专项施工方案的详细内容，包括施工步骤、质量控制、安全措施和环境保护等内容。
通过严格按照本方案执行，可以确保钢板包柱施工的质量和安全性。
注意：本文档仅作为参考，具体施工过程中应根据实际情况进行调整和补充。
钢结构专项施工方案一、项目概况本项目是一座钢结构建筑的施工工程，总建筑面积为XXX平方米，高度为XXX米。
钢结构主要包括钢柱、钢梁和钢框架等组成，采用先进的焊接或螺栓连接方式，具有轻质、高强、抗震、耐腐蚀的特点。
二、安全保障措施1.建立和完善安全管理体系，组成安全管理小组负责监督施工过程中的安全措施。
2.严格执行国家规定的职业安全操作规程，确保施工人员佩戴必要的个人防护装备。
3.安全技术交底，组织施工人员参加相关培训，提高工作人员的安全意识和技能。
4.在施工场地设置合理的安全标志，确保施工现场的安全通道畅通。
三、施工程序1.准备工作：清理施工场地，搭建施工临时设施，放置施工材料和工具。
2.钢结构预制：根据设计图纸进行钢结构的预制，对钢材进行切割、打磨和抛光等处理。
3.钢构件安装：根据图纸要求，进行钢柱、钢梁和钢框架等构件的安装，采用焊接或螺栓连接方式。
4.墙体固定：在钢结构框架上设置外墙和内墙，使用钢板或隔墙材料进行固定。
5.安装屋面和地板：在钢结构上设置屋面和地板，采用防水和隔音材料进行施工。
6.安装门窗及室内装修：根据设计要求，安装门窗，进行室内的装修工作。
7.钢结构保养：对已完成的钢结构进行保养，包括防锈、防腐和防火等处理。
四、质量控制措施1.严格按照设计要求进行施工，确保钢结构的尺寸和位置准确无误。
2.采用先进的焊接技术，确保焊接接头的质量和强度。
3.对施工过程中的关键节点进行质量检测，如焊缝质量、钢材强度等。
4.施工结束后进行全面的验收，检查钢结构的完整性和安全性。
5.保留施工过程中的质量记录，做好施工质量的档案管理。
五、环境保护措施1.合理使用资源，在施工过程中减少材料的浪费。
2.严格执行环境保护法律法规，确保施工过程中不对环境造成污染。
3.使用环保材料，如低碳钢材、环保涂料等，减少对环境的影响。
4.搭建施工围挡，减少施工噪音和粉尘对周边环境的影响。
六、施工进度安排1.制定详细的施工计划，明确每个施工阶段的工期和任务。
目录一、工程概况二、柱钢模板选型及配置方案三、生产组织及产品加工工艺 (7)（一）生产组织 (7)（二）产品加工工艺 (7)四、产品质量标准和质量保证措施 (9)（一）产品质量标准 (9)（二）产品质量及运输要求 (10)（三）质量保证措施 (10)五、施工工艺 (10)（一）施工准备 (10)（二）工艺流程 (10)（三）操作要点 (11)（四）模板维护 (11)（五）操作架设计及使用 (11)（六）模板插架设计 (12)（七）安全注意事项 (13)六、计算书 (14)一、工程概况1.1、建设项目名称：合肥京东方显示技术有限公司第10.5代薄膜晶体管液晶显示器件（TFT-LCD）项目1#、2#建筑1.2、建设地点：合肥市新站综合开发试验区魏武路与铜陵北路交口1.3、用地面积：㎡1.4、项目概况：项目主要生产电子类产品，建设内容主要包括1#建筑阵列厂房及2#建筑彩膜及成盒厂房，3#建筑建筑面积共计㎡。
1.5、结构概况：结构形式为混凝土框排架。
1.5、结构概况：1.5.1、1#建筑阵列厂房由核心区、支持区及办公区组成，其层高及梁高变化见下表：1.5.2、2#建筑成盒及彩膜厂房由核心区、支持区、办公区组成其层高及梁高变化见下表：二、模板选型及配置方案1、模板选型2.1、本工程高大独立柱为矩形截面，截面尺寸有1800*1800、1600*1600、1500*1500、1200*1200等几种，柱截面随层高的变化而变化，因此选用一种合理的柱模板体系对提高施工进度，保证工程质量是至关重要的。
2.2、为保证本工程混凝土柱施工质量及柱倒角顺直，高大独立柱模板选用可调截面柱钢模板，柱倒角条与面板焊接一体，可调式截面柱模板是一种适合于独立矩形柱施工用的柱模，它是一种新型无背楞模板，它以刚度大，支拆灵活方便，截面调节灵活，范围大的特点，广泛应用于框架结构的独立柱施工中。
其主要技术特点如下：（1）本柱模适用于柱截面变化800~1800mm矩形柱的施工，高度根据建筑物标高确定，在标准层和非标准层转换时，可做成分节，多节高度组合时上下拼接缝处要加附加背楞，以保证模板的整体性和刚度。
附加背楞为双10#槽钢，长度有3m、2m、0.75m 三种规格，根据柱高度组合情况选用。
加强背楞用φ18钩头螺栓与模板横肋活连接，方便支拆。
（2）本柱模调节原理为利用面板与边框互相压接的方式调节（详见图示），调节间距为100毫米，调接孔在面板上，当柱尺寸大于1400毫米时，柱体内需加对拉螺栓加固，对拉螺栓为Φ20两头带螺纹的光圆螺栓，使用时要加Φ25塑料管，以便螺栓拆除。
（3）柱模材料选择为：面板采用6毫米热扎钢板，刚度较大，能满足柱平整度要求，截面1600*1600（含）以下时龙骨选用10#槽钢，截面大于1600*1600时龙骨选用12#槽钢连接处为双龙骨，拉接处双向龙骨间距为600毫米，底部双向龙骨距地面300~400毫米左右，双槽钢处设柱角拉接螺栓，规格为T24*424螺栓。
（4）上下接节处用附加槽钢加强，防止接缝错台和涨模，增加模板整体性及整体吊装的刚度。
（5）倒角条焊接至面板上，保证倒角顺直（6）该模板支拆需借助起重设备，模板合拢时在接缝处加海面条，以防止漏浆，不用的调节孔，用Φ25专用塑料堵封死，为减少吊次，模板可组成两个直角，整体拆装。
2、模板配置数量根据施流水段划分，通过对各流水段柱子截面的变化统计和高度变化统计，各楼高大柱配模情况见下表：1#建筑配模汇总表2#建筑配模汇总表三、生产组织及产品加工工艺（一）生产组织根据柱模板结构形式及质量要求，加工组织机构如下页图示：1、工厂主任工程师、工艺技术员、质检员，配以本工程技术设计负责人，主要负责加工工艺制定、各种模板模具的设计、以及加工中的技术指导和质量控制工作。
2、工厂副厂长负责各段的工作安排和进度落实。
（1）下料段：负责模板材料的下料工作，由工作5-10年的专业技术工人组成。
主要内容为钢板断料、剪板、钢板铣边、型材下料、型材冲孔、钻孔以及下料后型材的调直、异型带弧度边框的切割等。
生产设备及工具为：等离子/火焰数控切割机、型材调直机、剪板机、冲床、钻床、车床等。
（2）组焊段：根据加工交底要求，对产品组焊成型。
组焊段由工作10年左右时间的优秀焊工进行。
生产设备及工具为交流电焊机。
（3）焊接段：负责对组焊成型的产品进行焊接，由取得焊工证的技术工人组成。
生产设备及工具为二氧化碳保护焊机、交流电焊机。
（4）打磨抛光段：主要负责对焊接后的产品上接缝焊点、起火焊点进行打磨抛光作业，由从事本专业3年以上的技术工人组成。
配备工具主要为打磨抛光机。
（5）组拼调校段：负责对单块成型产品的调平、弧度调校等，并根据组装图对产品进行组拼调验，由具有5年以上调验经验的技术工人组成。
配备工具有：各种量具、水准仪、液压调平机、靠尺、千斤顶、手拉葫芦及其他五金工具等。
（6）涂装段：负责产品终检后的涂装、编号、码放等，由从事本专业3年以上的技术工人组成。
3、工厂主任工程师、质量检验员，全面负责加工过程中的质量控制，通过落实“自检、互检、终检”的三检制度对产品进行质量控制并形成纪录。
（二）产品加工工艺1、加工依据和使用标准：（1）国家相关法规、规范、标准、规程；（2）设计图纸；（3）产品加工及验收标准；（4）变更及技术要求：加工中遇有变更需与设计、顾客方取得共识更改设计。
2、加工工艺流程:下料→胎具制作→组焊成型→焊接成型→打磨抛光→组拼调校→检验→成品编号→涂装。
3、材料要求（1）柱模板所用钢材材质符合Q235，对于不同使用条件的受力构件，所采用钢材材质应由设计人员确定。
（2）加工柱模板的各种钢材，必须有合格的材质证明，并符合设计要求和国家现行标准有关规定。
当材质有疑义时应进行抽样检查，合格后方可使用。
（3）对于吊环等重要受力构件，除应有合格的材质证明外，还应按规定进行材料力学性能试验，合格后方可使用。
（4）柱模板采用的各种连接材料应有合格材质证明，并符合设计要求和国家有关标准的规定。
（5）焊丝为H08A（焊接Q235材料），焊剂为HJ431焊丝性能应满足《GB1300-77》的有关规定。
（6）焊条为E43系列，焊条性能应满足《GB117－95》的有关规定。
4、加工（1）放样及下料A、首先校对加工图尺寸及工艺文件。
B、对几何形状不规则的节点进行逐一按1：1放大样，确定尺寸。
C、样板、样杆应精确制造，其尺寸偏差符合《GB50205－2001》表4.1.2规定。
D、制作样板和放样下料时应根据工艺文件要求预留切、割、刨、铣等加工余量，及焊接收缩量。
E、样板需经自检、互检、复检后方可投入使用，使用过程中需经常检查、校对，如需修整应由放样负责人同意，修整后的样板必须经质量检查员认可。
F、放样、下料前，应对影响放样、下料的钢材进行初步矫正，合格后方可下料。
G、放样下料尺寸偏差应符合《GB50205－2001》4.1.3的规定。
（2）下料、铣边、连接孔成型A、数控火焰切割:适应厚度大于12mm板材零件及圆弧和不规则切角等部位。
B、数控等离子切割：适应板材厚度小于10mm的钢板切割和不规则的曲线以及扇形钢板的切割。
C、机械下料:适应于平面直边的零配件。
D、下料前应检查材料是否有缺陷，遇有缺陷不得私自下料。
E、数控火焰切割后，应去除氧化铁、打磨平整。
F、零部件下料、铣边、冲孔：面板、边框下料、铣边严格按工艺要求加工，本工序工人铣削加工完成后，自检尺寸的符合性，合格的零部件转入下道工序；不符合工艺尺寸要求的零部件，自行修正；修正后仍不合格的零部件不得转入下道工序。
G、铣边完成后吊卸料时，应采取用相应的保护措施，避免吊运过程中对面板边角的挤坏，磕坏，影响拼缝的严密性。
H、边框冲、钻连接孔，严格按图纸和工艺要求执行；本工序工人加工完成后，自检尺寸的符合性，合格的零部件转入下道工序；不符合工艺尺寸要求的零部件，自行修正；修正后仍不合格的零部件不得转入下道工序。
（3）打磨抛光对面板拼接横缝进行打磨，打磨之后进行抛光处理，保证每条拼缝的平整。
（4）拼装A、拼装人员必须熟悉加工图内容及工艺文件要求。
B、保证模板使用面的铁锈、毛刺、油、污垢、水等应清除干净。
c 、组装时，严禁在模板的使用面上点焊、打火，遇有需要临时固定时，待焊接完成后应打磨、修补。
D、组装时应采取可靠的工装措施，以保证组装质量和精度。
E、组装后应及时在工件上标注模板号。
（5）表面处理及油漆A、表面处理检验合格后，应在12小时内涂漆，受污染的构件应重新处理表面。
B、油漆作业应按油漆说明书进行，不得在雨、霜、风沙、低温等不利条件下作业。
C、涂漆合格后，按图纸要求在醒目位置标注模板编号，要求字迹工整、清楚。
5、质量控制措施与检验（1）认真执行公司体系文件，明确各级人员的岗位责任制；（2）严格程序管理，严格按设计要求加工，控制图纸审核、技术交底、材料检验、构件制作、验收等关键环节；（3）严格工序管理，坚持首件检验和三检制度。
（4）必须加强对产品质量的检查。
质检人员根据图纸、工艺及国家标准，技术规范进行严格检查，监督重点工序。
（5）使用经过计量检查的钢尺、校对长度。
（6）质检人员监督产品生产全过程是否按工艺规定的方法进行，并保证产品质量达到标准要求。
四、产品质量标准和质量保证措施（二）产品质量及运输要求钢模板及配件制作、存放和运输应按照GB50214-2001执行。
a、钢模板产品出厂应打印厂名、商标、批号等标志，以便于用户生产厂家的产品质量监督，b、钢模板运输应采用捆扎及包装，且满足产品在运输中的完好性。
（三）质量保证措施1、原材料是影响结构刚度、平装度的重要因素，采购中坚持以质量为基础，型材均选用国标材料。
严格执行原材料进场检验制度，确保模板制作应用的质量安全指标。
2、胎模具是保证结构平整度的重要环节，为使零部件加工准确，全部利用专用设备进行裁剪和定位冲孔加工。
在平台上定好胎具，对横、竖龙骨等上道工序检验合格后定位开孔。
3、模板下料时，选用同样幅宽的钢板进行高度、宽度组合，使面板的接缝在同一水平直线上或分缝均匀，面板均采用铣边机进行铣边，以保证面板间的拼缝质量。
加节模板面板的宽度组合与底部相连模板面板宽度组合一致，以达清水混凝土工艺要求。
4、保证焊接质量：型材间满焊，无焊接缺陷，板材与型材间断焊，满足使用要求。
5、严格执行加工过程中的首件检验和三检制度，产品的合格率100％。
五、施工工艺（一）施工准备1、模板及配件进入现场后，应按有关规范及设计图纸要求的质量标准进行验收，并按规格、品种编号，每块模板安装两个吊钩，首次不用的柱截面调节孔要用专用塑料堵封堵，模板压接侧（三角铁一侧）边框粘贴双面密封条，模板分类分区、分段码放整齐，以备现场安装取用。
