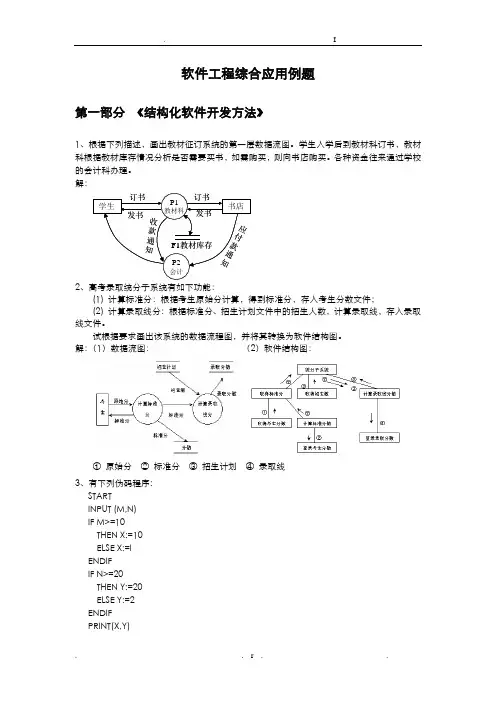

软件工程综合应用例题第一部分 《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
解：2、高考录取统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
解：（1）数据流图： （2）软件结构图：① 原始分 ② 标准分 ③ 招生计划 ④ 录取线 3、有下列伪码程序: STARTINPUT (M,N) IF M>=10 THEN X:=10 ELSE X:=l ENDIF IF N>=20 THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y) STOP设计该程序的语句覆盖和路径覆盖测试用例。
解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20);②M=l0(或>=10),N=20(或>=20)路径覆盖的测试用例为①M=9,N=19;②M=9、N=20;③M=l0,N=l9;④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S图）、PAD图。
STARTIF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP解：5、根据下面程序流程图，给出测试用例：解：路径覆盖可使用测试用例：⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】⑶【A=3，B=0，X=1】⑷【A=2，B=0，X=4】边覆盖，可使用测试用例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】判定覆盖的测试用例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】语句覆盖，可使用测试用例：【 A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
软件工程复习题(总19页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--软件工程期末考试复习题时间：2019年7月5日考练习题—、填空题1.软件工程是一门综合性的交叉学科，它涉及计算机学科、工程学科、管理学科和数学学科。
2.软件工程研究的主要内容是方法、过程和工具三个货面。
3.由于软件生产的复杂性和高成本，使大型软件生产出现了很多问题，即出现软件危机，软件工程正是为了克服它而提出的一种概念及相关方法和技术。
V3中，软件工程知识体系分为软件工程教育需求和软件工程实践两大类。
5.增量式模型假设需求可以分段，成为一系列增量产品，每一增量可以分别开发。
6. 喷泉模型比较适用于面向对象的开发方法。
7.软件工程是用工程科学的知识和技术原理来定义、开发和维护软件的一门学科。
二、判断题V3分两大类，共有15个知识域。
（✓）2.软件工程的提出起源于软件危机，其目的是最终解决软件的生产工程化。
（✓）3.软件工程学一般包含软件开发技术和软件工程管理两方面的内容，软件开发方法学和软件工程环境属于软件开发技术的内容，软件工程经济学属于软件工程管理。
（✓）4. 软件开发中的最大的问题不是管理问题，而是技术问题。
（×）5. XP （eXtreme Programming，极限编程）是由Kent Beck提出的一套针对业务需求和软件开发实践的规则，包括13个核心实践。
（✓）三、选择题1.下列所述不是敏捷生存期模型的是（C）。
A. ScrumB. XPC. V 模型 UP2.软件工程的出现主要是由于（C）。
A.程序设计方法学的影响B.其他工程学科的影响C.软件危机的出现D.计算机的发展3. 以下（C）不是软件危机的表现形式。
A.开发的软件不满足用户的需要B.开发的软件可维护性差C.开发的软件价格便宜D.开发的软件可靠性差4.以下不是SWEBOK V3的软件工程实践中的知识域的是（B）。
综合应用例题第一部分传统软件开发方法1、某一8位计算机，其十六进制常数的定义为：以0x或0X开头的数是十六进制整数，其值的围是-7f至7f（大小写字母不加区别），如0x13，0X6A，-0x3c 。
请用等价类划分法设计测试用例。
2、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
int GetMax(int n, int datalist[ ]){int k=0;for ( int j=1; j<n; j++ )if ( datalist[j] > datalist[k] ) k=j;return k;}画出该程序的程序流程图，并计算其McCabe复杂度。
3、有下列伪码程序:STARTINPUT (M,N)IF M>=10THEN X:=10ELSE X:=lENDIFIF N>=20THEN Y:=20ELSE Y:=2ENDIFPRINT(X,Y)STOP设计该程序的语句覆盖和路径覆盖测试用例。
4、根据伪码程序画出程序流程图，盒图（N-S图）。
STARTaIF x1 THENREPEAT UNTIL x2bEND REPEATELSEBLOCKcdEND BLOCKEND IFSTOP5、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
6、画出下列伪码程序的程序流程图，盒图（N-S图）。
STARTIF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP7、画出下面PDL伪码程序的程序流程图、N-S图、PAD图和程序流图，并计算其McCabe复杂度。
WHILE P DOIF A>O THEN A1 ELSE A2 ENDIF;IF B>0 THEN B1;IF C>0 THEN C1 ELSE C2 ENDIFELSE B2ENDIF;B3ENDWHILE;8、根据下面伪码程序，设计语句覆盖、路径覆盖、边覆盖、判定覆盖、条件覆盖、点覆盖的测试用例。
综合应用例题第一部分传统软件开发方法1、某一8位计算机，其十六进制常数的定义为：以0x或0X开头的数是十六进制整数，其值的X围是-7f至7f（大小写字母不加区别），如0x13，0X6A，-0x3c 。
请用等价类划分法设计测试用例。
2、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
int GetMax(int n, int datalist[ ]){int k=0;for ( int j=1; j<n; j++ )if ( datalist[j] > datalist[k] ) k=j;return k;}画出该程序的程序流程图，并计算其McCabe复杂度。
3、有下列伪码程序:STARTINPUT (M,N)IF M>=10THEN X:=10ELSE X:=lENDIFIF N>=20THEN Y:=20ELSE Y:=2ENDIFPRINT(X,Y)STOP设计该程序的语句覆盖和路径覆盖测试用例。
4、根据伪码程序画出程序流程图，盒图（N-S图）。
STARTaIF x1 THENREPEAT UNTIL x2bEND REPEATELSEBLOCKcdEND BLOCKEND IFSTOP5、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
6、画出下列伪码程序的程序流程图，盒图（N-S图）。
STARTIF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP7、画出下面PDL伪码程序的程序流程图、N-S图、PAD图和程序流图，并计算其McCabe 复杂度。
WHILE P DOIF A>O THEN A1 ELSE A2 ENDIF;IF B>0 THEN B1;IF C>0 THEN C1 ELSE C2 ENDIFELSE B2ENDIF;B3ENDWHILE;8、根据下面伪码程序，设计语句覆盖、路径覆盖、边覆盖、判定覆盖、条件覆盖、点覆盖的测试用例。
软件工程综合应用例题第一部分《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
解：教材库存收应学生书店P1教材科P2会计订书订书发书发书F1款通知付款通知2、高考录取统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
解：（1）数据流图：（2）软件结构图：①原始分②标准分③招生计划④录取线3、有下列伪码程序:STARTINPUT (M,N)IF M>=10THEN X:=10ELSE X:=lENDIFIF N>=20 THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y) STOP设计该程序的语句覆盖和路径覆盖测试用例。
解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20); ②M=l0(或>=10),N=20(或>=20) 路径覆盖的测试用例为 ①M=9,N=19; ②M=9、N=20; ③M=l0,N=l9; ④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S 图）、PAD 图。
STARTIF p THEN WHILE q DOFEND DO ELSE BLOCKg nEND BLOCK END IF STOP 解：STARTqpg nFSTOPTFTF5、根据下面程序流程图，给出测试用例：入口返回A>1 AND B=0A=2 OR X>1X=X/AX=X+1F TTF解：路径覆盖可使用测试用例： ⑴【A=1，B=1，X=1】 ⑵【A=1，B=1，X=2】 ⑶【A=3，B=0，X=1】 ⑷【A=2，B=0，X=4】 边覆盖，可使用测试用例： ⑴【A=3，B=0，X=3】 ⑵【A=2，B=1，X=1】 判定覆盖的测试用例： ⑴【（A=3，B=0，X=3）】 ⑵【（A=2，B=1，X=1）】 语句覆盖，可使用测试用例： 【 A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中datalist 是数据表，n 是datalist 的长度。
软件工程综合应用例题第一部分 《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
解：教材库存收应学生书店P1教材科P2会计订书订书发书发书F1款通知付款通知2、高考录取统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2) 计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。
试根据要求画出该系统的数据流程图，并将其转换为软件结构图。
解：（1）数据流图： （2）软件结构图：① 原始分 ② 标准分 ③ 招生计划 ④ 录取线 3、有下列伪码程序: STARTINPUT (M,N) IF M>=10THEN X:=10 ELSE X:=l ENDIF IF N>=20THEN Y:=20 ELSE Y:=2 ENDIFPRINT(X,Y)STOP设计该程序的语句覆盖和路径覆盖测试用例。
解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20); ②M=l0(或>=10),N=20(或>=20) 路径覆盖的测试用例为 ①M=9,N=19; ②M=9、N=20; ③M=l0,N=l9; ④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S 图）、PAD 图。
STARTIF p THEN WHILE q DOFEND DO ELSE BLOCKg nEND BLOCK END IF STOP 解：STARTqpg nFSTOPTFTF5、根据下面程序流程图，给出测试用例：入口返回A>1 AND B=0A=2 OR X>1X=X/AX=X+1F TTF解：路径覆盖可使用测试用例： ⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】⑶【A=3，B=0，X=1】⑷【A=2，B=0，X=4】边覆盖，可使用测试用例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】判定覆盖的测试用例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】语句覆盖，可使用测试用例：【A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
1.某旅馆的电话服务如下：可以拨分机号和外线号码。
分机号是从7201至7299。
外线号码先拨9，然后是市话号码或长话号码。
长话号码是以区号和市话号码组成。
区号是从100到300中任意的数字串。
市话号码是以局号和分局号组成。
局号可以是455,466,888,552中任意一个号码。
分局号是任意长度为4的数字串。
要求：写出在数据字典中，电话号码的数据流条目的定义即组成。
电话号码=[分机号|外线号码]分机号=7201 (7299)外线号码=9+[市话号码|长话号码]长话号码=区号+市话号码区号=100 (300)市话号码=局号+分局号局号=［455|466|888|552］分局号=4{数字}4数字＝［0|1|2|3|4|5|6|7|8|9］2.为以下程序流程图分别设计语句覆盖和判定覆盖测试用例，并标明程序执行路径。
（1）语句覆盖测试用例令x=2，y=0，z=4作为测试数据，程序执行路径为abcde。
（2）判定覆盖可以设计如下两组数据以满足判定覆盖：x=3，y=0，z=1（1分）（通过路径abce）；x=2，y=1，z=2（1分）（通过路径acde）。
或者x=2，y=1，z=1；覆盖路径acdex=1，y=1，z=1；覆盖路径acex=3，y=0，z=1；覆盖路径abce（注意：本题也还可以有其他答案）3.请用判定表画出以下问题的行为逻辑。
人们往往根据天气情况决定出门时的行装。
天气可能下雨，也可能不下雨；下雨或不下雨天气可能变冷，也可能不变冷。
如果天气要下雨，出门时带上雨伞；如果天气变冷，4.对下列子程序进行调试：procedure example(y,z: real; var x: real)beginif (y>1) and (z=0) then x:=x/y;if (y=2) or (x>l) then x:=x+l;end.该子程序接受x, y, z的值，并将计算结果x的值返回给调用程序。
综合应用例题第一部分传统软件开发方法1、某一8位计算机，其十六进制常数的定义为：以0x或0X开头的数是十六进制整数，其值的范围是-7f至7f（大小写字母不加区别），如0x13，0X6A，-0x3c 。
请用等价类划分法设计测试用例。
2、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。
int GetMax(int n, int datalist[ ]){int k=0;for ( int j=1; j<n; j++ )if ( datalist[j] > datalist[k] ) k=j;return k;}画出该程序的程序流程图，并计算其McCabe复杂度。
3、有下列伪码程序:STARTINPUT (M,N)IF M>=10THEN X:=10ELSE X:=lENDIFIF N>=20THEN Y:=20ELSE Y:=2ENDIFPRINT(X,Y)STOP设计该程序的语句覆盖和路径覆盖测试用例。
4、根据伪码程序画出程序流程图，盒图（N-S图）。
STARTaIF x1 THENREPEAT UNTIL x2bEND REPEATELSEBLOCKcdEND BLOCKEND IFSTOP5、根据下列描述，画出教材征订系统的第一层数据流图。
学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。
各种资金往来通过学校的会计科办理。
6、画出下列伪码程序的程序流程图，盒图（N-S图）。
STARTIF p THENWHILE q DOFEND DOELSEBLOCKgnEND BLOCKEND IFSTOP7、画出下面PDL伪码程序的程序流程图、N-S图、PAD图和程序流图，并计算其McCabe复杂度。
WHILE P DOIF A>O THEN A1 ELSE A2 ENDIF;IF B>0 THEN B1;IF C>0 THEN C1 ELSE C2 ENDIFELSE B2ENDIF;B3ENDWHILE;8、根据下面伪码程序，设计语句覆盖、路径覆盖、边覆盖、判定覆盖、条件覆盖、点覆盖的测试用例。
