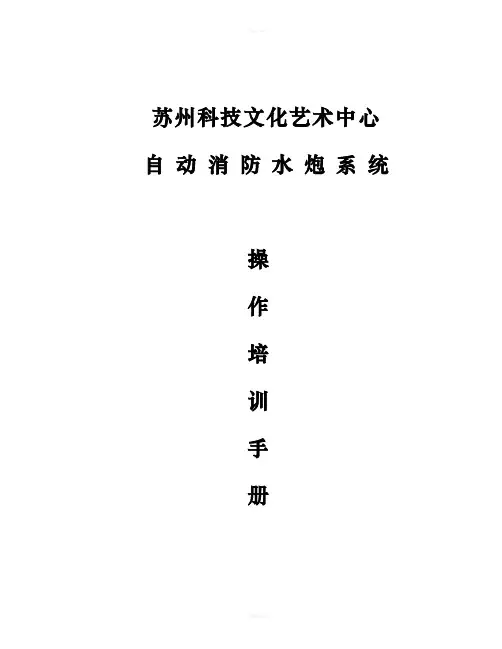

苏州科技文化艺术中心自动消防水炮系统操作培训手册中国科学技术大学火灾实验室合肥科大立安安全技术有限公司一、控制台操作1.控制台示意图电源开关面板分布如图：2.开机➢打开UPS电源开关；➢打开电源开关；➢打开显示器电源开关；➢打开探测器电源开关➢打开摄象机电源开关3.关机退出立安火灾安全监控系统时，必须按开机顺序相反的顺序关机。
4.注意事项在操作过程中，若发现异常情况，应立即关机进行检查，确认无误后方可重新开机。
二、设备操作1、UPS不间断电源开机先将主机后面板的断路器开关和电池箱后面板的开关拨在“ON”位置，再按下主机前面板的“ON”键且保持三秒钟即可打开UPS，此时UPS使用市电工作并对电池进行充电，若市电掉电，UPS可及时使用电池进行工作。
用户如果在开机时没有按下“ON”键或时间不足，则UPS 仅用市电工作，一旦市电掉离就会停止工作。
关机按下主机前面板的“OFF”键且保持三秒钟即可关机。
此时须切断市电才可真正将UPS关机，否则UPS仍将用市电工作。
2、A V矩阵控制键盘相对键盘有以下说明：a、M ONITOR区：锁开关—用于系统编程以及显示菜单的功能；OFF—撤防监视器；ARM—设防监视器；PROG—进入编程功能；MON—选择监视器；b、CAMERA区OFF—撤防探头；ARM—设防探头；ACK—报警确认；NEXT—调一个万能切换的下一个摄象机；RUN—运行一个万能切换；HOLD—暂停一个万能切换；SALVO—启动一个同步分组切换；CAM—选择摄象机；c、L ENS区OPEN—光圈开；CLOSE—光圈关；NEAR—聚焦近；FAR—聚焦远；WIDE—变焦获得全景图象；TELE—变焦获得特写图象；云台操纵杆——云台控制d、KEYPAD区数字键—用于输入数字；CLEAR—清除“ENTER”显示窗口的数字；e、L ED区输入显示—显示输入的数字；摄象机显示—显示当前有效的摄象机号；监视器显示—显示当前有效的监视器号；f、其他按键——用作编程，由专业人员编程使用。
g、注意：锁开关正常情况下钥匙须拔下，钥匙仅用作编程。
3、立安控制器开关机按下前面板电源开关“ON/OFF”即可，向上闭合、指示灯亮；向下断开、指示灯灭。
复位输入操作密码(按住“火警”按键不放再按“01”、“01”、“09”按键)后再按一次“复位”按键即可，此时控制器自检，所有控制端口均被复位。
火警手动报警输入密码后按一下“火警”按键，此时火警灯点亮、警号响，再按一次火警灯灭、警号停。
手动联动设备输入密码后按下“01~16”中相应的按键，每按一次对应通道改变一次状态。
通道定义：01--------录像机录像开启；02--------自动报警电话；03--------启动水泵；04--------停止水泵；4、智能消防水炮当手动/自动切换开关在自动位置时，表示两台水炮均处于自动控制状态，这时由信息处理主机与水炮控制器配合完成水炮的自动定点喷水扑救；当手动/自动切换开关在手动位置时，表示水炮处在手动控制状态，这时按照如下步骤操作：➢首先选炮；如：把1#炮开关从“OFF”旋转到“ON”位置，此时相应指示灯亮；注意：此时只能选一个炮位，当调整好后恢复到“OFF”位置，此时相应指示灯灭；再重新选炮，一直到五个炮都达到预定位置；➢通过水炮方向控制按钮（上、下、左、右；内部指示灯亮），手动控制水炮转动到火源位置；➢打开电磁阀电源，并转动电磁阀开关到“ON”位置，水炮喷水，水炮绿色指示灯亮；水流指示器指示灯亮；➢启动水泵，按“水泵启动按钮”；➢完成扑救后，按“水泵停止按钮”，并转动电磁阀开关到“OFF”位置，直到电磁阀红色指示灯亮；➢这时水流指示器指示灯灭；➢转动电磁阀电源开关到“OFF”位置，拔掉开关钥匙；注意：1、正常情况“水炮控制”开关处在“自动”位置；2、选炮开关处在“OFF”位置；3、“电磁阀电源”按钮处在断开位置，避免误操作，须拔掉开关钥匙；4、“电磁阀”开关处在“OFF”位置；5、当在冬季时，如果管网中没水，发生意外，要先启动水泵，并打开电磁总阀开关，置于“ON”位置；三、系统软件操作1、键盘说明Lian智能型图像安全监控系统(以下简称Lian系统)运行于Windows98操作系统，按标准Windows风格操作运行。
由于本系统采用汉化菜单显示，所以无需记忆各种复杂的命令与操作，只须记住键盘上个别键的定义，便可方便地进行操作。
常用键定义：鼠标左键将鼠标箭头移至某一选项，双击鼠标左键，则选定该选项，并执行与该选项对应的操作；鼠标右键：用来取消某一项操作或终止某项操作。
光标键上、下、左、右键可以用来在各菜单选项之间来回移动光标；回车键用来确定某一选项，执行与该选项对应的操作；ESC键用来取消某项操作；数字及字母键用来输入某些密码值或数值；注：如果想取消某一项操作，建议首先使用ESC键退出，若无效，则可考虑使用鼠标右键退出。
2、界面操作在WINDOWS界面下用鼠标左键双击Lian005图标，打开系统执行程序，进入操作员登录界面；系统软件包括监控系统、设置测试、历史图像、运行记录、系统信息、退出系统六个功能模块。
➢启动登录:为了方便管理，以及系统操作的责任性，Lian系统采用了操作员登录制度。
操作员分为系统管理员和普通操作员。
系统管理员拥有全部的操作使用权限；普通操作员只有一般的开关系统的权限和经过系统管理员授权的其他权限。
系统启动的时候将进行身份认证检查。
如下图示：图一、操作员登录➢主运行界面主运行界面如下图示:图二、主运行界面图主操作菜单分为启动监控、查看记录、系统设置、联机帮助、关闭系统和系统说明五大功能项目。
功能说明如下：启动监控：按照设置的探测设备顺序开始进行监控巡检；查看记录：查看报警纪录、系统运行记录；系统设置：设置探测设备、系统记录的项目、系统的时间日历，以及操作员。
联机帮助：可以获得联机的操作帮助信息；关闭系统：退出整个程序；系统说明：本程序的说明以及网络在线帮助功能。
➢启动监控启动监控后，Lian系统按照系统设置的探测设备进行巡检探测。
探测设备指示阵列将显示各个设备的工作情况。
在此状态下，系统将不响应主操作菜单上的其他功能。
欲退出，请点击“关闭监控”图三、启动监控➢查看记录图四、查看记录系统记录分为报警记录和运行记录，可以分别进行列表查看。
探测设备也在此列出，作为普通操作员查看设置情况。
➢系统设置系统设置分为探测设备设置、时钟日历设置、记录设置和操作员设置。
探测设备设置将设置每一个探测设备的名称、显示编号、切换器编号、设备属性等等。
如图五示：图五、探测设备设置时钟日历设置使用户可以方便地调整因系统时钟不准造成的时间误差；记录设置用来选择系统要记录的各项操作以及一些错误信息，供核查分析系统运行状况。
如图六示：图六、日历时钟设置和记录设置操作员设置主要由系统管理员使用，用来增加新的操作员，赋予操作员使用权限等操作。
普通操作员可以在此修改自己的通行口令。
如图示：图七、操作员设置➢系统说明系统说明一项显示本系统的版权信息，如果用户联网，还可以通过点击在线技术支持通过Internet连接到本公司主页获取最新信息以及在线服务。
3、系统需求Lian系统运行于中文Windows98操作系统。
对硬件配置的要求为：CPU：PII 300 以上（含赛扬系列）内存：64 MB以上（含64 MB）显示器：15吋1024x768象素24位真彩色显示卡：要求显存4MB以上，推荐显卡芯片牌号有Riva 128、Riva 128ZX、G200。
4、安装过程首先要安装视频采集卡以及相应的驱动程序。
本程序由Install Shield按照标准Windows程序进行安装操作和基本系统设置。
四、系统维护、系统常见故障现象及其解决方法在调试和试运行阶段，或由于偶然因素、操作不当等原因，一般会出现一些故障。
下面就较为常见的故障，提供给操作人员作为参考。
1、由设备和部件引起或反映出的故障➢电源的不正确引发的设备故障：供电线路（短路、断路、过压）供电单元（欠压、功率）供电错误或瞬间过压导致设备损坏；➢设备相接的线路处理不好：接线松动，线间绝缘不良，误接线，断路、短路，导致性能下降。
2、传输系统出现的故障➢视频传输中最常见的故障现象是50Hz的工频干扰；➢监视器上出现木纹状的干扰：视频传输线的质量不好，系统附近有很强的干扰源；➢视频电缆线BNC接头（短路、断路）造成的故障。
注：以上需专业人员维修。
3、计算机键盘操作失灵现象：操作键盘失灵。
解决方法：重新启动主机。
4、注意事项➢非专业维护人员，不得擅自更改控制柜内的所有接线和设备；➢系统的设置参数不可随意改动，以免影响系统正常运行；➢不可过多敲击键盘，以免产生误操作；➢注意系统的正确开启与关闭顺序，注意系统的维护和保养；➢不可在未退出本系统时，强行关机；➢非指定操作人员不可单独操作本系统。
➢系统计算机上安装的软件都为系统必须配备的，用户不要随意删除。
各作用简述如下：DOS： DOS操作系统文件；LION：智能防火监控软件目录，包括SYS：系统配置文件目录MAP：平面图文件目录CCTVLION.EXE 智能防火监控执行文件EGAVGA.BGI 视频驱动文件CCLIB 字库文件INDEXFIR.INX 火警总数记录文件INDEXSAF.INX 盗警总数记录文件RUNLIST.LST 运行记录文件FIRE*.IMG 火警记录文件SAFE*.IMG 盗警记录文件VBSE100: 视频卡驱动文件目录MOXA：串口扩展卡文件目录UCDOS：汉字操作系统CONFIG.SYS：DOS系统配置文件AUTOEXEC.BAT：DOS系统配置文件➢系统在长期运行过程中会自动积累大量的报警图片文件和运行记录文件，从而占用计算机硬盘大量空间，可能导致系统运行崩溃，所以用户在运行一段时间后应及时处理这些文件，方法为如上所述。
注意：此项操作须谨慎进行，用户在删除文件前须确认好并考虑做好相应的文件备份。
此项操作必须由最高级别的用户进行操作，否则由此造成的后果应由用户自行承担。
注：本手册为本系统简单操作编写，如果有异常情况，请不要擅自处理，及时通知我们。
中国科学技术大学火灾实验室合肥科大立安安全技术有限公司。
