水用电磁阀

水用电磁阀工作原理
水用电磁阀是一种利用电磁原理控制水流开关的装置。

其工作原理可以简单描述如下：
水用电磁阀由电磁铁和阀体两部分组成。

电磁铁通常由线圈、铁芯和阀芯组成，而阀体则包括阀门和密封结构。

在电磁铁的控制下，阀芯可以在阀体内进行移动。

当电磁铁通电时，线圈内产生电磁力，吸引铁芯使其向上移动。

阀芯随之上升，使阀门打开，水流可以通过阀体。

相反，当电磁铁断电时，铁芯失去吸引力并下降，阀芯随之关闭，阀门关闭，水流停止。

整个过程的控制由电磁铁的通电和断电来完成。

当需要控制水流时，通过给电磁铁加电或断电，即可实现阀门的开关控制。

此外，水用电磁阀还配备了一些辅助设备，如压力传感器和阀门位置传感器。

压力传感器用于检测管道中的水压情况，当水压过高时可以自动关闭阀门，以防止管道爆裂。

阀门位置传感器用于监测阀门的开关状态，可通过信号传输给控制系统，以便用户可以实时了解阀门的工作状态。

综上所述，水用电磁阀通过控制电磁铁的通电和断电来实现阀门的开关控制，可广泛应用于自动化系统中，用于控制水流的开关。

三通电磁阀工作原理δi-----------第i点的误差；li------------第i点的实际行程；Li-----------第i点的理论行程；一、产品[水用电磁阀]的详细资料：产品型号：ZCS产品名称：水用电磁阀产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。

由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。

水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。

二、型号规格说明：三、原理：本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。

常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。

当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。

当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

四、技术参数：工作介质水、粘度≤4°E油及其它非腐蚀性液体介质温度°C ≤60 公称压力（Mpa ） 1.0工作压差（Mpa ） 0.05～1.00.1～1.00.15～1.0电源电压 AC200V ，其余规格可作特殊订货（36V 、12V 、24V ）流量系数（Kv ）按JB/T7352-94规定 泄漏量（ml/min ） 按JB/T7352-94.F 规定 公称通径（mm ） 10 152025 3240506580100 125 150 200 250 300功耗(V A)1730五、工洲牌ZCS 法兰电磁阀安装尺寸： 公称通径 DN 内螺纹连接 - 法兰连接 外形尺寸 内螺纹 外形尺寸法兰尺寸 H L G H L D D1 D2b f n-d 15 112 80 1/2 - - - - - - - - 20 119 80 3/4 - - - - - - - - 25 130 90 1 130 60 115 85 65 16 3 4-Φ14 32 137 140 11/4 137 180 140 100 76 18 3 4-Φ18 40 152 156 11/2 152 200 150 110 84 18 3 4-Φ18 50 164 180 2 164 230 165 125 99 20 3 4-Φ18 65 - - - 222 290 185 145 118 20 3 4-Φ18 80 - - - 253 310 200 160 132 22 3 8-Φ18 100 - - - 260 350 220 180 156 24 3 8-Φ18 125 - - - 315 400 250 210 184 26 3 8-Φ18 150 - - - 350 480 285 240 211 26 3 8-Φ22 200 - - - 390 600 340 295 266 26 3 8-Φ22 250 - - - 430 730 395 350 319 28 3 12-Φ22 300---480850445400370 28412-Φ22一、产品[蒸汽电磁阀]的详细资料： 产品型号：ZCZ （ZCK ） 产品名称：蒸汽电磁阀产品特点：本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。

水用电磁阀安全操作及保养规程前言水用电磁阀是一种用于控制液体流动的设备，广泛应用于水处理、农业灌溉、工业生产等领域。

然而，由于其涉及到水流量、水压等参数，在使用过程中需要特别注意安全问题。

本文将详细介绍水用电磁阀的安全操作及保养规程，以保障人员和设备的安全。

安全操作选择合适的电磁阀在选择电磁阀时需要根据具体使用需求，选择合适的口径、材质、耐压等参数。

使用时应严格按照使用手册和生产厂家要求进行操作，避免误操作造成不必要的安全问题。

安全接线在电磁阀的接线过程中，应关闭电源，确保操作安全。

同时，电磁阀的接线应选择适当的导线，避免出现过高电压或过大电流的情况。

接线时应将电磁阀和电源线的接触面进行清洁，确保接触顺畅。

安全开关在操作电磁阀时，应注意是否平稳，避免出现生硬的开关，造成设备的损坏。

同时，应定期检查电磁阀的开关动作是否正常，及时保养维修。

防止漏水水用电磁阀在操作过程中，应注意防止漏水问题。

在电磁阀表面发现水迹或有不正常的声响时，应立即停止使用，及时进行检查和维修；同时，应注意水管的接口是否严密。

及时清洗在长时间使用后，水用电磁阀内部可能会积聚污垢，影响电磁阀的正常操作。

应定期清洗电磁阀，保持设备的清洁与良好的工作状态。

保养规程定期保养水用电磁阀在长时间运转后，可能会产生一定的摩擦磨损，影响其正常操作。

因此，应定期对电磁阀进行保养，包括清洗、润滑和更换易损件等操作。

润滑在电磁阀操作过程中，润滑可以有效降低摩擦，提高电磁阀的工作效率和寿命。

润滑时需选择合适的润滑油，并注意油的用量。

更换易损件在电磁阀长时间使用后，易损件可能会出现失效或磨损，造成设备的运转故障。

因此，应定期更换易损件，保障设备的正常运转。

检查内部结构在长时间使用后，电磁阀的内部结构可能会出现磨损或松动等问题，需要进行检查和维修。

检查时应注意是否存在应力、裂纹等问题，检修时应选择适当的修复方法，确保设备的正常运转。

总结水用电磁阀是一种应用广泛的设备，在使用过程中应严格按照操作规程进行操作，保障设备和人员的安全。

安装水用电磁阀需要注意10点内容来源自网络1、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

2、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

1、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

2、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

3、水用电磁阀安装电磁阀前，管道必须清洗干净。

建议在阀前安装过滤器，蒸汽管道安装疏水阀。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。

5、电磁水阀不能在爆炸危险场合使用。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。

8、水用电磁阀在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、水用电磁阀在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、水用电磁阀前后管道上需安装压力表，以便观察管道压力。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

水用电磁阀符号
水用电磁阀符号通常采用下面的标识方式：
电磁阀的标识一般由一个长方形图形和一个内部表示元件动作方式的符号组成，其中长方形图形表示整个电磁阀的外形，内部符号表示电磁阀内部元件的动作方式。

水用电磁阀的标识通常是一个长方形图形，内部是一个与长方形平行的直线，直线两端有两个小箭头，表示水流的方向。

有时候，还会在直线中间加上一个圆圈，表示电磁阀的控制电源。

电磁阀的符号具体表达方式可能会略有不同，具体的标识请根据相关标准或图纸进行确认，以确保正确的使用和理解。

水用电磁阀安全操作规定水用电磁阀是一种电动控制阀门，广泛应用于城市供水、工业生产、农业灌溉等领域。

为确保使用安全，以下是水用电磁阀的安全操作规定：一、安装前准备1.确定安装位置。

电磁阀应安装在通电设备的流体部分，与阀门的出水口相平行，并需考虑使用和维护的方便性。

2.检查电磁阀与管道之间的连接，确保连接正常、紧固，并且无渗漏现象。

3.电磁阀的标准工作电压一般为AC220V、DC24V等。

在进行电源接线时，需按照设备接线要求进行连接，并注意电压及电流规格是否与接线板相符。

二、操作前准备1.在操作前应检查设备是否正常运行，并确认手动开关是否正常工作。

2.判断工作环境是否适合，是否具备使用电磁阀的条件，如温度、湿度等。

3.在操作前应对电磁阀进行清洁，并对设备进行除尘和除湿，确保维修保养方便，延长设备使用寿命。

4.操作前应检查设备贴有标签是否依据此打开和关闭阀门。

三、操作规定1.在操作上下支管时，应按照骑手头的指示操作，顺时针方向为关，逆时针方向为开。

2.手动操作时不得非法随意转动手轮，以免对设备造成损害。

当发现设备故障或漏水、渗漏时，应及时停止操作，进行维护保养。

3.禁止在设备运行过程中随意开关阀门，以免设备遭受损坏，防止灌溉设备内的泥沙被吸进阀门，造成管道堵塞。

也不要在设备开启状态下操作，防止发生人身伤害。

4.确保水用电磁阀配有避雷器和过流保护器，并定期进行检查和维修。

5.禁止私自拆卸设备，如发生故障应联系专业技术人员进行处理。

四、安全保养1.定期检查电磁阀的安装位置及保护状态，防止电磁阀接触氧化或者成为污染物的污染，并进行规定的更换和保养。

2.定期检查阀门的密封性，防止出现漏水或渗漏现象。

3.在设备使用过程中按照规定的使用手册周期性地检查，确保正常运转和稳定性。

4.每年进行一次全面维保，对所有设备进行检查和维修，并完善维护记录，以便日后参考和查询。

以上就是水用电磁阀的安全操作规定，使用电磁阀时，一定要遵守以上规定，并做到安全使用、保养及维护。

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据需要而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

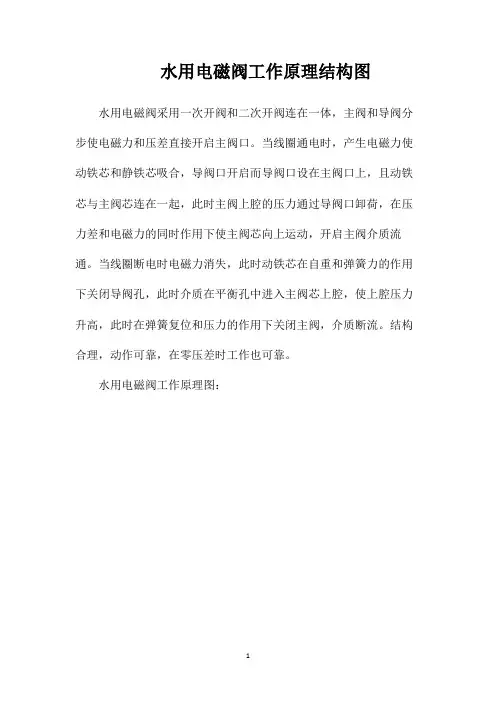

水用电磁阀工作原理结构图水用电磁阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

水用电磁阀工作原理图：
1。

液压站电磁阀12v电磁阀人告诉记者，整个泵房占地5.65亩，总装机容量为1080千瓦，泵房集水池总有效容积约为700吨，日运输水量达到了32万吨，建成后将是南昌市最大的污水提升泵房。

温家宝主持常务会通过可再生能源中长期规划电磁阀>>水用电磁阀>>水用电磁阀产品名称：水用电磁阀产品型号：ZCS产品口径：DN15-300产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息一、用途ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。

由于本阀采用橡胶密封，故对工作介质的清洁大大减低，具有启闭迅速，可靠性高等特点。

二、型号规格说明三、技术参数工作介质水、粘度≤4°E的油及其它非腐蚀性流体介质温度℃≤60公称压力MPa 1.0工作压差MPa 0.05~1.0 0.1~1.0 0.15~1.0电源电压AC220V其余规格可作特殊订货额定流量系数KV按JB/T7352-94规定泄漏量ml/min 按JB/T7352-94·F规定公称通径mm 115225324565 8010125152025300功耗VA 17 30 四、安装尺寸公称通径内螺纹连接法兰连接外形尺寸内螺纹外形尺寸法兰尺寸H L G H L D D1 D2 n-d b f15 1180 1/2铜阀门>>铜电磁阀>>黄铜丝口电磁阀产品名称：黄铜丝口电磁阀产品型号：2L产品口径：DN20-65产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

水电磁阀原理
水电磁阀是一种将电磁力转化为机械力的装置，用于控制、调节或截断液体（如水）或气体（如气体）等流体介质的流动。

其工作原理基于电磁力和液体流动的相互作用。

水电磁阀由铁芯、线圈、阀体和密封垫组成。

当通电时，线圈内产生一个磁场，磁场会将铁芯吸引，使得铁芯向线圈方向移动。

铁芯与阀体连接的活塞将会随之移动，进而控制流体的通路。

水电磁阀通常有两个通道，一个是流体的入口，另一个是出口。

当线圈通电时，铁芯吸引活塞，使其与阀体的密封垫分离，流体可以从入口流入，并从出口流出。

当线圈断电时，铁芯会退回到原位，活塞再次与阀体密封垫接触，阀闭，流体停止流动。

水电磁阀的工作原理基于电流通过线圈产生的磁场与铁芯之间的相互作用。

通电时，电流产生的磁场吸引铁芯，使其移动；断电时，磁场消失，铁芯回到原位。

通过不同的电流控制，可以实现水电磁阀的开启和关闭，从而控制液体的流量和流向。

总之，水电磁阀是利用线圈产生的电磁力将铁芯移动，进而控制活塞的位置，从而控制流体的流动。

其工作原理简单而可靠，广泛应用于各种自动化控制系统中。
