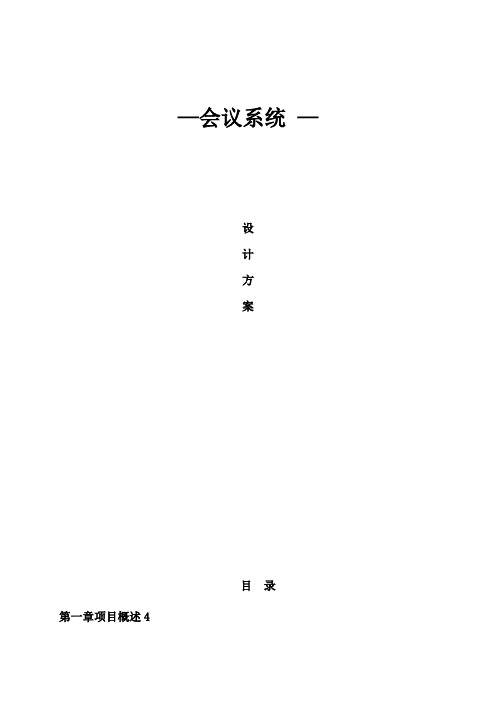

—会议系统—设计方案目录第一章项目概述41.1项目概况41.2项目要求4第二章总体设计52.1项目概述52.2设计依据及主要技术标准6 2.3设计原则7第三章系统设计83.1视频显示系统83.1.1系统概述83.1.2系统设计93.1.3系统功能93.2会议发言系统93.2.1系统概述93.2.2系统设计113.2.3系统功能123.3音响扩声系统143.3.1系统概述143.3.2系统设计153.3.3系统功能193.4集中控制系统203.4.1系统概述203.4.2系统设计203.4.3系统功能213.5摄像跟踪功能253.6远程视频会议系统253.6.1系统概述253.6.2系统设计263.6.3系统功能28第四章设备参数334.1扩声系统设备334.2信号处理系统设备644.3会议讨论表决系统设备804.4中央控制系统设备894.5视频会议系统设备100第五章环境要求1075.1温度和湿度要求：1075.2机房地面要求：1085.3供电的要求：1085.4接地的要求：1095.5设备、器材连接工艺要求：109 5.6施工工艺和工艺标准要求：110第一章项目概述1.1项目概况音视频系统概况列表如下：1.2项目要求会议室项目建设，按照“需求牵引、瞄准前沿、确保可行、利于发展”的思路，建设一套集日常会议、多功能会议为一体的会议室，确保会议室设计理念先进、系统稳定、功能完善、指挥高效。

1.系统要做到可方便快捷的管理所有视频、音频系统；2.提高显示效果使用DLP高清工程投影机和液晶电视，具有对比度高、图像清晰度好、画面均匀、色彩锐利、寿命长，画面质量稳定等；3.保证音频扩音系统易操作、功能灵活，满足会议的不同功能要求；4.设计集中控制系统，使整套系统能够方便快捷的管理；5.满足召开日常会议、多功能会议等要求；6.满足高清信号传输、视频信号接入及信号显示的需要；7.满足会议室投票讨论发言等的需要。

第二章总体设计2.1项目概述随着现代科技的发展及数字化技术的广泛应用，传统的会议模式已不能适应现代会议系统的需求。

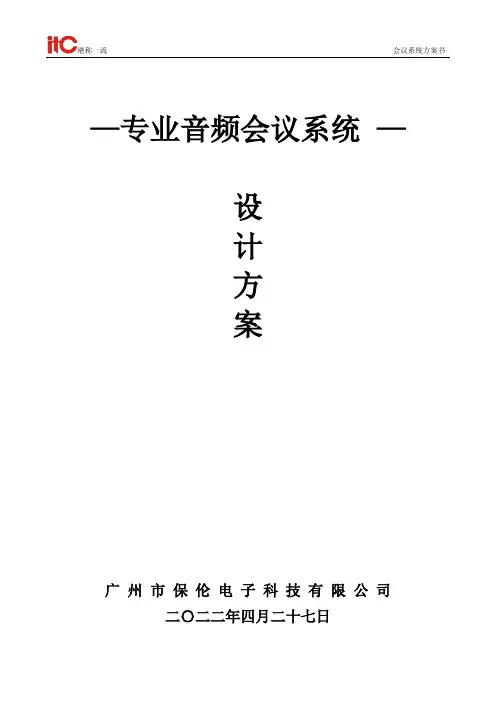

—专业音频会议系统—设计方案广州市保伦电子科技有限公司二〇二二年四月二十七日目录一、设计概述 (3)1.1、项目概况 (3)1.2、各会议室的基本介绍 (3)1.3、各系统实现功能 (4)二、设备选型 (5)2.1、数字会议摄像跟踪系统 ......................................................................... 错误!未定义书签。

2.2、扩声系统 (5)2.3、信号管理系统 ......................................................................................... 错误!未定义书签。

2.4、集中控制系统 ......................................................................................... 错误!未定义书签。

2.5、同声传译系统 ......................................................................................... 错误!未定义书签。

2.6、远程视频系统 ......................................................................................... 错误!未定义书签。

三、广州市保伦（ITC）电子科技有限公司简介 (17)四、品牌介绍 (18)五、概述 (20)六、系统设计原则 (20)七、设计依据 (21)八、会议扩声系统的成功案例（部分） (22)一、设计概述1.1、项目概况本项目主要用于人声的扩音及音乐文件的播放，系统具有音频信号放大和处理功能，能够达到扩散性良好，声场分布均匀，响度合适，自然度好的要求，能够提供清晰自然的语言扩声，满足日常会议扩声，报告演讲，会议表决等功能需求。

I T C会议系统工程设计方案说明书Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-—专业会议音视频系统—设计方案广州市爱递思电子科技有限公司二〇二〇年十月二十二日很目录第1章系统设计概述1.1 工程概况从建设内容得知整个项目工程建设要求根据不同会议室的使用需求进行系统设计，主要要求设计满足会议室的多功能系统，系统要求采用最先新型的系统进行设计，系统设计要求包含有会议扩声系统、数字会议系统、多媒体显示系统等，整个系统在设计上能够满会议室的日常开展会议、专题会议报告、领导会议等使用功能；1.2 设计原则➢可行性和适应性。

系统要保证技术上的可行性和良好的性价比，并满足今后发展的需要。

➢实用性和经济性。

系统建设应始终贯彻面向应用、注重实效的方针，坚持实用经济的原则。

➢先进性和成熟性。

系统设计既要采用先进的设计和理念，又要注意结构、设备、工具的相对成熟。

采用成熟的主流技术，不但能反映当今的先进水平，而且具有发展潜力，并能顺利地过渡到下一代技术，关键设备应选用国际主流的先进产品。

➢开放性和标准性。

为满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应及系统功能不断扩展的需求，要求系统具有开放性和标准性。

➢可靠性和稳定性。

在考虑技术先进和开放性的同时，还应从系统结构、技术措施、设备性能、管理应用、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。

➢兼容性和易维护性。

为了适应系统变化的要求，必须充分考虑以最简洁的方法、最低的投资、实现系统的兼容和维护。

➢进行整体设计。

按照高性能、高性价比、适度超前、留有余量。

1.3 设计依据及主要技术标准➢系统设计的依据（1）客户对项目的要求；（2）有关本项目的材料（如招标文件）；（3）建筑装修图纸；（4）国际、国家、省、行业有关技术标准和规范；（5）其他有关文件和资料。

➢系统的主要技术标准系统实施所涉及的技术标准和规范，产品标准和规范，工程标准和规范，验收标准和规范等必须符合国际、国家和省有关条例及规范，至少应包括：GB/T50134《智能建筑设计标准》JGJ/T16《民用建筑电气设计规范》GB 50054《低压配电设计规范》GBJ/232《电气装置安装工程施工及验收规范》GB 50300《建筑工程施工质量验收统一标准》GB 50303《建筑电气安装工程施工质量验收规范》GB6830-86《电信线路遭受强电线路危险影响的容许值》IEC801《电磁兼容性标准》GBJ79《工业企业通信接地设计规范》GB4959-1995《厅堂扩声特性测量方法》GB／T15381《会议系统电及音频性能要求》GYJ-25-86《厅堂扩声系统的声学特性指标》GBl2060-89《声系统设备一般术语解释和计算方法》GB／T14947《声系统设备互连的优选配接值》GB／T14947《声系统设备互连用连接器的应用》GB／T15135 《广播及类似用途声系统设备互连用连接器的应用》GB／T15644《视听系统设备互连用连接器的应用》GB／T 15859《视听、视频和电视系统中设备互连的优选配接值》GB9002-1996《视听、视频和电视设备及系统一般术语解释》SJ／T 10444《电声学术语》GB/50311《建筑与建筑群综合布线系统设计规范》GB/50312《建筑与建筑群综合布线系统施工及验收规范》GB50169《电气安装工程接地装置施工验收规范》1.4 设计指标声学特行按照《厅堂扩声系统设计规范》（GB-50371-2006）多用途设计具体设计指标如下：（1）最大声压级: ≥103dB;（2）传输频率特性:以125～4000Hz平均声压级为0dB，在此频带内允许＋4，－4dB的变化（1/3倍频程测量）；（3）声场不均匀度: 1000Hz、4000Hz大部分区域不大于 8dB；（4）传声增益: 125～4000Hz≥-10dB；（5）系统总噪级：NR-201.5 系统设计功能说明随着信息技术的不断发展，多媒体技术的日新月异，使得我们建设一个集成音视频、会议功能的多媒体室的需求成为现实。
