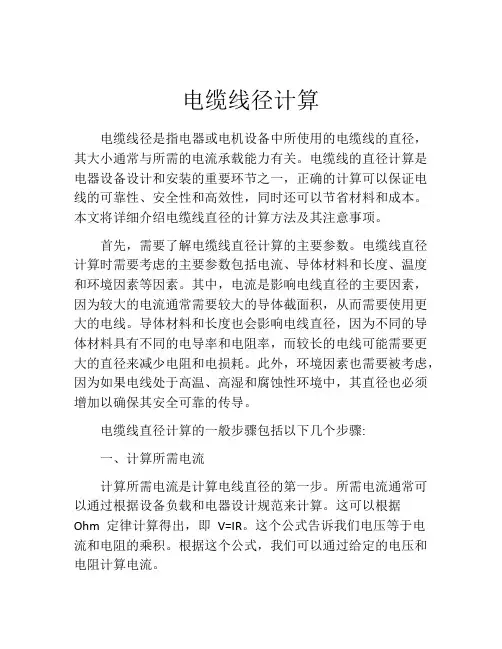

电缆线径计算电缆线径是指电器或电机设备中所使用的电缆线的直径,其大小通常与所需的电流承载能力有关。
电缆线的直径计算是电器设备设计和安装的重要环节之一,正确的计算可以保证电线的可靠性、安全性和高效性,同时还可以节省材料和成本。
本文将详细介绍电缆线直径的计算方法及其注意事项。
首先,需要了解电缆线直径计算的主要参数。
电缆线直径计算时需要考虑的主要参数包括电流、导体材料和长度、温度和环境因素等因素。
其中,电流是影响电线直径的主要因素,因为较大的电流通常需要较大的导体截面积,从而需要使用更大的电线。
导体材料和长度也会影响电线直径,因为不同的导体材料具有不同的电导率和电阻率,而较长的电线可能需要更大的直径来减少电阻和电损耗。
此外,环境因素也需要被考虑,因为如果电线处于高温、高湿和腐蚀性环境中,其直径也必须增加以确保其安全可靠的传导。
电缆线直径计算的一般步骤包括以下几个步骤:一、计算所需电流计算所需电流是计算电线直径的第一步。
所需电流通常可以通过根据设备负载和电器设计规范来计算。
这可以根据Ohm 定律计算得出,即V=IR。
这个公式告诉我们电压等于电流和电阻的乘积。
根据这个公式,我们可以通过给定的电压和电阻计算电流。
二、计算导体的电阻导体的电阻是导线直径计算的关键因素之一。
导体电阻的大小取决于导体材料和导体的截面积大小。
通常情况下,铜导线可以承载更大的电流,但铝导线的成本更低。
一般而言,对于相同的电流和电阻,铜导线的直径要比铝导线的直径小。
导线截面积可以根据电缆长度和所需电阻来计算。
三、计算导线的最小直径电线的最小直径是可以接受的最小电线直径。
可以使用多个标准化方法来计算电线的最小直径。
根据美国电气工程师协会的规范(NFPA 79),最小导线直径可以通过使用下面的公式计算得出:w=(K*l*f)/I其中,w是电线直径,K 是一个常数,通常为40,L是电线的长度,f 是温度系数,通常为1.0,而I 是所需电流。
四、调整电线的直径根据上述步骤,可以计算出导线的最小截面积和直径。
电线电缆常用计算公式汇总(结构计算、材耗计算、试验计算)附:编织屏蔽电缆编织铜丝定额计算公式推导附、常用材料的密度附:中压电缆结构尺寸计算备忘录三、电线电缆检验试验计算公式1体积电阻率计算公式:ρ—体积电阻率,Ω·cm R —测量得到的绝缘电阻,ΩL —电缆长度,cm D —绝缘外径,mm d —绝缘内径,mm2编织密度计算公式:K f =(mnd )÷(2πD )×[1+(π2D 2÷L 2)]1/2K=(2K f -K f 2)×100%式中:K —编织密度, K f —单向覆盖系数; L —节距,d —屏蔽用金属圆单线直径,D —屏蔽层直径, m —锭子总数 n —每锭根数 3导体直流电阻计算公式:R 20=R t ×K t ×1000/LLt Rx R 1000)20(120⨯-+=αR20—20℃时电阻,Ω/km; Rt —t℃时L 米长电缆实测电阻, Kt —温度为t℃时的电阻温度校正系数45欧姆定律:R=IVI 为电路中流过的电流,V 为两端的电压 6电桥平衡的公式, R021x ⨯=R R R 7 绝缘电阻常数,ρ367.010Lg(D/d)10i 1111⨯=⨯=--LR K R-绝缘电阻测量值Ω, L-试样长度cm d-绝缘内径mm D-绝缘外径mm 8绝缘电阻计算公式,L Rx Rt ⨯=Rt-测量温度为t 时的绝缘电阻,若t 为20℃,那么就是该温度下的绝缘电阻。
Rx-实测绝缘电阻(M Ω), L-样品长度(km )附:产品长期载流量计算书使用条件及必要参数(YJV22-8.7/15、26/35 计算举例):具体计算公式如下:其中:I—载流量(A);△θ—导体温度与环境温度之差(℃);R—90℃时导体交流电阻(Ω/m);n—电缆中载流导体数量;W d—绝缘介质损耗;λ1 —金属护套的损耗系数;λ2 —铠装层的损耗系数;T1—绝缘热阻(k·m/W);T2—衬垫热阻(k·m/W);T3—电缆外护层热阻(k·m/W);T4—电缆表面与周围媒介之间热阻(k·m/W);导体交流电阻R 的计算:R ′=R 0[1+σ20(Q -20)]()()ps p s sp p p c c p p p s s s p s X X k k k R f X X X s d s d X X Y X X Y Y Y R R ===⨯'=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+++⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛+=+÷=++'=-110827.08.019218.1312.08.01928.019217444224444π其中:R ′—最高运行温度下导体直流电阻(Ω/m );Y s —集肤效应因数; Y p —邻近效应因数;R 0—20℃时导体直流电阻(Ω/m ); Q —最高运行温度,90℃; σ20—20℃时导体温度系数。
电线电缆成本计算公式、单丝直径、载流量与截面积倍数口诀电缆成本计算YJV铜芯电力电缆系列价格公式如下:1.铜的重量X铜价计算:丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。
2.橡套电缆的成本价格计算平方X1.83=铜的重量X当时的铜价+橡胶的价格(重量X0.4元/斤)=成本价格+10%的加工费3.电缆的价格=制造材料成本+固定费用+税收+业务费+利润4.制造材料成本=材料成本*(1+材料消耗)(材料成本即为理论计算出来的值)5.固定费用根据各个公司的情况有所不同,一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用6.电力电缆YJV-1KV3*95+1*70表示:意思就是3根95平方毫米加上一根70平方毫米的电缆压在一条线里面。
国标电线电缆的单丝:BV电线1平方用丝1.13mm1.5平方用丝1.38mm2.5平方用丝1.78mm4平方用丝2.25mm6平方用丝2.76mm10平方用丝1.35mm16平方用丝1.70mm25平方用丝2.14mm35平方用丝2.52mm50平方用丝1.78mm70平方用丝2.14mm95平方用丝2.50mmVV电缆1平方用丝1.13mm1.5平方用丝1.38mm2.5平方用丝1.78mm4平方用丝2.25mm6平方用丝2.76mm10平方用丝1.35mm16平方用丝1.70mm25平方用丝2.14mm35平方用丝2.52mm50平方用丝2.52mm70平方用丝2.52mm95平方用丝2.52mm120平方用丝2.52mm150平方用丝2.52mm185平方用丝2.52mm240平方用丝2.52mm300平方用丝2.52mmBVR电线0.5平方用丝0.3mm0.75平方用丝0.37mm1平方用丝0.43mm1.5平方用丝0.52mm2.5平方用丝0.41mm4平方用丝0.52mm6平方用丝0.64mm电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。

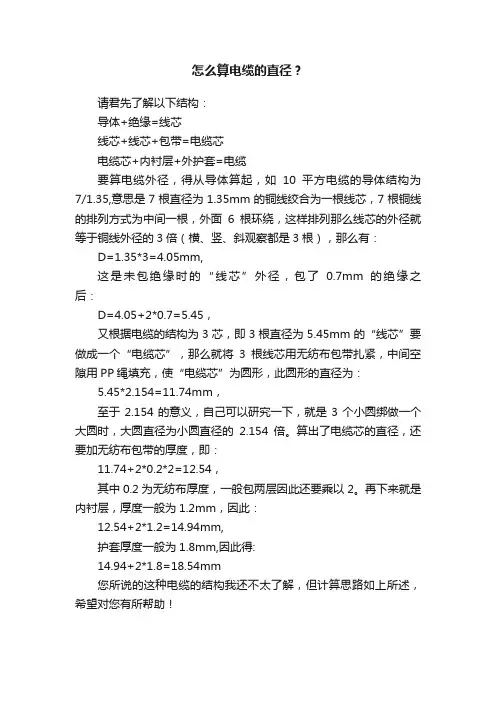

怎么算电缆的直径?
请君先了解以下结构:
导体+绝缘=线芯
线芯+线芯+包带=电缆芯
电缆芯+内衬层+外护套=电缆
要算电缆外径,得从导体算起,如10平方电缆的导体结构为7/1.35,意思是7根直径为1.35mm的铜线绞合为一根线芯,7根铜线的排列方式为中间一根,外面6根环绕,这样排列那么线芯的外径就等于铜线外径的3倍(横、竖、斜观察都是3根),那么有:D=1.35*3=4.05mm,
这是未包绝缘时的“线芯”外径,包了0.7mm的绝缘之后:
D=4.05+2*0.7=5.45,
又根据电缆的结构为3芯,即3根直径为5.45mm的“线芯”要做成一个“电缆芯”,那么就将3根线芯用无纺布包带扎紧,中间空隙用PP绳填充,使“电缆芯”为圆形,此圆形的直径为:
5.45*2.154=11.74mm,
至于2.154的意义,自己可以研究一下,就是3个小圆绑做一个大圆时,大圆直径为小圆直径的2.154倍。
算出了电缆芯的直径,还要加无纺布包带的厚度,即:
11.74+2*0.2*2=12.54,
其中0.2为无纺布厚度,一般包两层因此还要乘以2。
再下来就是内衬层,厚度一般为1.2mm,因此:
12.54+2*1.2=14.94mm,
护套厚度一般为1.8mm,因此得:
14.94+2*1.8=18.54mm
您所说的这种电缆的结构我还不太了解,但计算思路如上所述,希望对您有所帮助!。

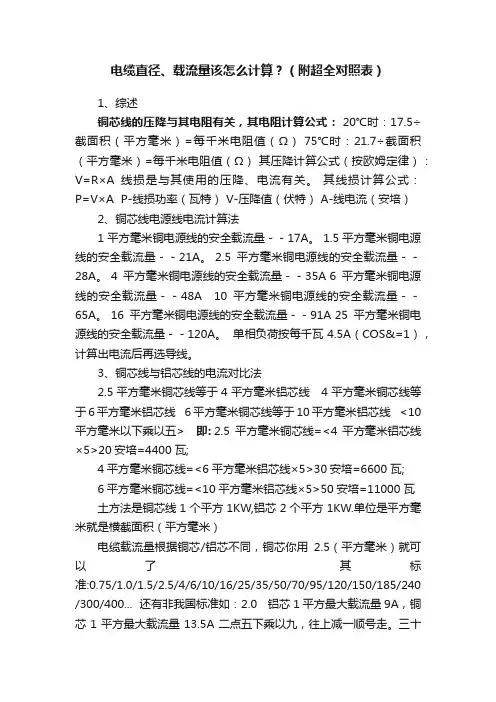

电缆直径、载流量该怎么计算?(附超全对照表)1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×A P-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A 6平方毫米铜电源线的安全载流量--48A 10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A 25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400... 还有非我国标准如:2.0 铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。

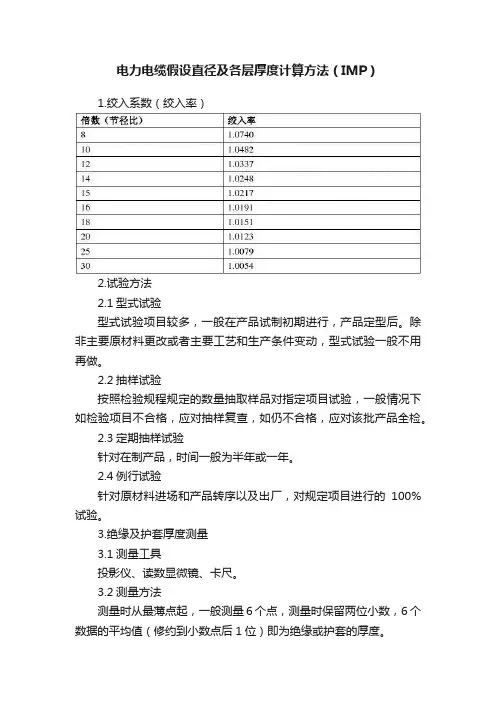

电力电缆假设直径及各层厚度计算方法(IMP)1.绞入系数(绞入率)2.试验方法2.1型式试验型式试验项目较多,一般在产品试制初期进行,产品定型后。
除非主要原材料更改或者主要工艺和生产条件变动,型式试验一般不用再做。
2.2抽样试验按照检验规程规定的数量抽取样品对指定项目试验,一般情况下如检验项目不合格,应对抽样复查,如仍不合格,应对该批产品全检。
2.3定期抽样试验针对在制产品,时间一般为半年或一年。
2.4例行试验针对原材料进场和产品转序以及出厂,对规定项目进行的100%试验。
3.绝缘及护套厚度测量3.1测量工具投影仪、读数显微镜、卡尺。
3.2测量方法测量时从最薄点起,一般测量6个点,测量时保留两位小数,6个数据的平均值(修约到小数点后1位)即为绝缘或护套的厚度。
4.绝缘或护套密度的测定悬浮法、酒精蒸馏水、氯化锌、比重计。
5.导体电阻导体在20℃时的1km长度的导体电阻R20计算公式:R20=R t*254.5/(234.5+t)*1000/L (Ω/Km)(铜导体)R20= R t*248/(228+t)*1000/L (Ω/Km)(铝导体)上式中:R t是电缆在t℃时,长度为L米的导体的电阻,单位欧姆:Ωt是测量时的试样温度,单位摄氏度:℃L是电缆试样的长度,单位米:m6.电力电缆各部分外径计算办法6.1导体的假设直径6.2绝缘线芯的假设直径DcD C=d L+2t上式中:d L是导体假设直径,单位:mmt是绝缘规定厚度,单位:mm6.3缆芯直径(假设)D F6.3.1相同截面的电缆D F=K*D C上式中:K是成缆系数D C是绝缘线芯假设直径6.3.2有不同截面的电缆(1)有1根小截面的4芯电缆D F=2.42*(3D C1+D C2)/4(2)有1根小截面的5芯电缆D F=2.70*(4D C1+D C2)/5(3)有2根小截面的5芯电缆D F=2.70*(3D C1+D C2+D C3)/5上式中:D C1是主线芯的假设直径;D C2、D C3是零线芯和保护线芯的假设直径6.4内衬层直径D BD B=D F+2t B上式中:D F≤40时t B=0.4D F>40时t B=0.66.5铠装层铠装外径D XD X=D A+4t A上式中:D A是铠装前直径t A是钢带厚度6.6热延伸试验试验温度:200±3℃时间:15min力量:20N/cm2最大伸长率:175%永久伸长率:15%7.成缆系数8.绝缘及护套厚度要求8.1对绝缘的要求每一段绝缘线芯,绝缘厚度测量值的平均值(每组数据取6个点,数值精确到小数点后2位,取6个点厚度的平均值精确到小数点后1位)应不小于规定的标称厚度,其最小测量值应不低于规定厚度标称值的90%-0.1mm,即:t m≥0.9t n-0.1上式中:t m是测量值中的最小厚度值,单位为毫米(mm);t n是标称厚度,单位为毫米(mm)。

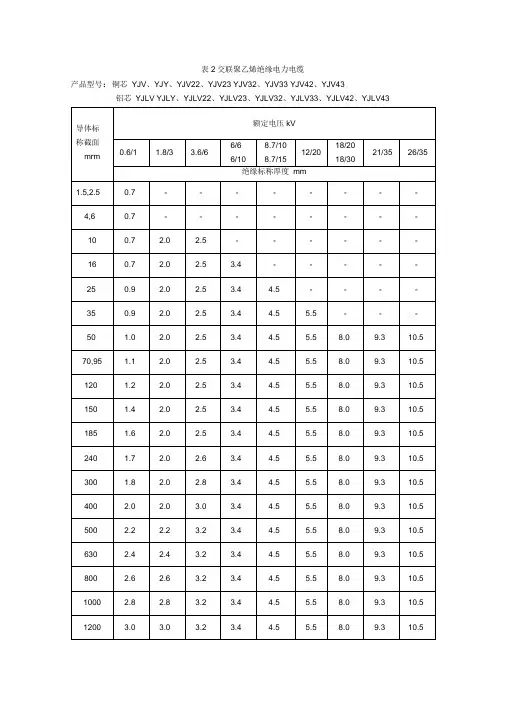

表2交联聚乙烯绝缘电力电缆产品型号:铜芯YJV、YJY、YJV22、YJV23 YJV32、YJV33 YJV42、YJV43铝芯YJLV YJLY、YJLV22、YJLV23、YJLV32、YJLV33、YJLV42、YJLV43交联度交联聚乙烯交联度的测量:交联聚乙烯的交联度直接影响交联质量。
交联聚乙烯的交联度应不低于80%。
交联度的测量用重量溶胀法进行,其具体做法如下:1式样的抽取:6KV,10KV,20KV(中心接地)电缆分内,中,外三层;20KV(中心不接地,35KV分内,中内,中外,外四层(包括半导体层),从每层中取试样。
每块式样大小以15mm<15mn K 2mm左右为宜,每批试样尺寸力求一致,以减少误差。
2试验方法:将试样放入50mL称量瓶内,在精度千分之一甜品上称重。
然后将甲苯注入称量瓶中,满度为离瓶口1mm左右,将盖旋紧。
然后将称重瓶放入烘箱的铝板加上,在110 C 士2 C下加热24h。
然后倒去溶剂(溶有未交联的物质的甲苯),将瓶盖侧至于称量瓶口上,放入70 C烘箱中干燥24h,然后仍在原天平上称重干燥后的重量。
3计算:由下式计算岀交联度干燥后试料重交联度= 100%原始试料重10〜35KV交联聚乙烯绝缘电缆长期允许载流量常用单一材料圆单线重量导体的假定直径D1用导体的标称直径成缆系数n②61芯以上,绞合(成缆)系数可按n = 1.16 X根号N计算。
钢带铠装层厚度的确定2•铠装前假定直径w 10mm时,宜用直径为0.8〜1.6的细钢丝铠装,也可采用厚度0.1 0.2m m的镀锡钢带绕包一层做铠装。
但重叠率应不小于25%普通绞线中心层的外径计算申心后"1緖构ftMXIHW 掇尽Wt屮心斥•I 3 4 i 6 各広缺年汽朋&■ 1 6 12 R 24 20361敬哎耳年玻3凱険2 1 ? 10 17 61 (11271 饮级外HQ \d3/ Sa 阳IM 】3填兗我数?«>1(X1 7i76 7$ ?5 7S 75各足曲G氏峨筑* 2 g 】4 20 26 32 ssWSteWetnt^fittZ2D 24 44 7d1CZ we«i4i£D 2J47 Q W :M皿W 瑕充来歌帀(«)SO «2 47 70 70 71L72各ttJEG累椒孩・ 3 9 15 21 n n 3S V> J 12 1148 75 1W 14?胶线外44“2-tSrf a・飞d 6-1^ R・1M !G. IM UM U.1W戏允*«£孕<%>tM g n1273 73 74务反前饥絃饬1%> 彳ID 16 22 28 344 14 3C 52 80 114 154 1 2. M 4 •钿 6 3 10. 4d12. W 14 4<Z腹允A.ttT B > 90 72 73 74 ?474 ?5中心层'■2 3 < 56各层的MWflr 5n n 23 29 3S 41 r 仗注忙单找0村软2 5 16 33 56 83 12C 161 5 铁哎外徒D 2. ?</ 4.7rf 6. 7d &Trf 1(1. ?</12.7(Z u.rrf填充丟败帀〈%》 3 7b 74 74 74 74 73各层用单欢用散上—6 IZ 16■Z\3U 3^q£c 纹线的聃线E级敷2 (1£16 63 90 1623 纹线外径Q W W Id3d nu Lid15J 0辄養* N (禺)6? 72 L2-74 74 75 7S* 7 2 6昔通鮫偻的结恂及外&1:4Rkt :M 3/d 〉俺 Hi外轻比 M < D V) 2 Z 2 37 41If 0M2I 】8 7 3 □ 2- 154 33 H ?412+lft 7.5 4 4 2- 414 33 zt c| I2i id 8 5 5 2.7 39 11 7 FJ34-19 7.3 G G 3的 2 17 1 124-18 8 7 14S 3 40 J+-74-J3+19 7.3 B 1 17 3・3 4G 2^-7 丄 124 2 ft D 1 1 PS 3・7 11 24-7^-]3+ 19 £ m I2 2 4 13 248-13+ID 8 ii 3-VS4 1544324-H+U + 19 R 12 3+9 1.1642 4-^4-144-2(1 8 134+9 4- 414 3# 82 U F20 R g 1< •<4!o 4・“43+0 + 14+如 «- IS4 155+10 4.7 47 Z4I5」・2O R ・M454-U 4 7 <8 •{十 9 十 15+2( R- 154 57 0+64-11 S 49 4494 1+1 A ・4:4 U 0H25 50 4*-iO+i5r?l H ・ 414 10 14-64-1? € P d-lC ・4-M ・2l —14 2。
电线电缆成缆计算公式,值得一看(收藏)1瓦形线芯成缆计算公式:两等截面圆形绝缘线芯成缆外径:D=2d三等截面圆形绝缘线芯成缆外径:D=2.154d四等截面圆形绝缘线芯成缆外径:D=2.414d五等截面圆形绝缘线芯成缆外径:D=2.7d3+1(主线为扇形),其成缆外径近似公式D=2.31h4芯(为扇形),其成缆外径近似公式D=2.2h3芯(为扇形),其成缆外径近似公式D=2.11h3+2、4+1(主线为瓦形),其成缆外径近似公式D=2h+d(园形线芯外径)三大一小圆形:D=(3*d大+d小)*0.61四大一小圆形:D=(4*d大+d小)*0.54三大二小瓦形、四大一小瓦形:D=2.1547*h瓦高+d小2成缆并线模的选用计算公式:一、圆形线芯成缆并线模的选用计算公式公式:①、2等芯D=2d ②、3等芯 D=2.16d③、4等芯D=2.42d ④、5等芯 D=2.7d⑤、6(7)等芯D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4⑦、3+2芯D=2.7(3d大+2d小)/5 ⑧、4+1芯D=2.7(4d大+d小)/5二、扇形线芯成缆并线模的选用计算公式公式:①、2等芯D=2d ②、3等芯 D=2.16d③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d⑤、5等芯D=2.42d ⑥、4+1芯 D=2.42(4d大+d小)/5⑦、3+2芯 D=2.42(3d大+2d小)/5例如:YJV 3×240+2×120 240线芯扇高21mm,120线芯15.2mm,那么我们成缆的理论外径为2.42×(3×21+2×15.2)÷5=45.2,我们就可以选用45mm或46mm的模具了。
注:以上D表示成缆外径,d表示圆形线芯直径或扇形高度。
为方便成缆时快速准确的选用并线模,此计算方式以作参考。
多芯电缆圆形绝缘线芯成缆外径计算公式及推导:设绝缘线芯外径为d, 成缆外径为D,成缆外径计算公式及推导如下:电缆直径计算公式三大一小圆形:D=(3*d大+d小)*0.61四大一小圆形:D=(4*d大+d小)*0.54三大一小圆形、四大一小圆形:D=2.1547*h瓦高+d小五大一小计算公式 D=0.5*(5D大+D小)三大四小圆形,做1+6排列,其中一小放中芯,外层大小间隔排列,外径怎么算如:ycw 3*2.5+4*0.75。
GB/T12706-2008标准解读国家电线电缆质量监督检验中心 吴长顺一、 新版GB/T12706.1-20081. 电缆型号代码的变化1.1 规范的电力电缆产品型号表示法:外护套铠装层内护套(包括内衬层、隔离套) 导体(铜导体省略) 绝缘 特殊代号1.2 电缆型号中各种符号的变化 1.2.1 导体代号 变化和解读:① 在新旧标准版本中规定硬结构导体可以使用GB/T3956中第1种或第2种导体,老版本规定铜导体在产品型号中代号省略,而在新版中只规定了第2种铜导体可以省略,如果采用第1种导体是否也可以省略?② 在新旧标准版本中规定软结构导体给以使用GB/T3956中第5种导体,老版本中没有规定软铜导体的代号,而在新版中规定软铜导体的代号(R )。
变化和解读:在GB/T12706.1中只规定了采用四种材料作为绝缘材料,前三种材料代号没有变化,第四种材料(硬乙丙橡胶绝缘)代号由“HE”变为“EY”。
当采用其他材料作为电缆绝缘时,应如何对待?1.2.3挤包的内衬层和隔离层(护套)代号变化和解读:①新标准取消了挡潮层聚乙烯护套材料;什么叫挡潮层聚乙烯护套材料?②在新版标准中将“聚乙烯护套”改成“聚乙烯或聚烯烃护套”,范围更广,能适用于无卤低烟系列产品的型号中;③对“弹性体护套”的解释应注意:如果订货合同中没有明确规定“弹性体护套”的材料类别(氯丁橡胶、氯磺化聚乙烯或类似聚合物为基材的混合物),则采用何种材料由制造企业决定。
氯丁橡胶、氯磺化聚乙烯的性能如何?在新老标准中对铠装材料代号没有发生变化。
双钢带铠装 2细圆钢丝铠装 3粗圆钢丝铠装 4(双)非磁性金属带铠装 6非磁性金属丝铠装7解读:①在产品标准中有扁金属线铠装类型,但在电缆代码中没有给定,今后如果用到扁金属线铠装类型的产品,如何表述?什么情况下可以使用扁金属线铠装?只有当铠装前电缆直径大于15mm是才能使用扁金属线铠装(第12.5条)。
②在产品标准中没有明确“细圆钢丝”和“粗圆钢丝”直径的分界线,在具体产品中如何表述?③GB/T2952中“细圆钢丝”和“粗圆钢丝”直径的分界线为:细圆钢丝直径:0.8~3.15mm;粗圆钢丝直径:4.0~6.0mm;④(双)非磁性金属带铠装材料为不锈钢带、铝或铝合金带等。
电缆计算口诀表在电缆计算中,口诀表是一种非常有用的工具。
它能够帮助我们在计算电缆的参数时更加快捷和准确。
下面是一些常用的电缆计算口诀表,希望能对大家有所帮助。
1. 电缆截面积计算口诀:电缆截面积(mm²)=导体直径(mm)×导体直径(mm)×0.785。
2. 电缆直径计算口诀:电缆直径(mm)=导体直径(mm)+绝缘层厚度(mm)×2。
3. 电缆电阻计算口诀:电缆电阻(Ω/km)=电阻率(Ω·mm²/m)×电缆长度(km)/电缆截面积(mm²)。
4. 电缆电容计算口诀:电缆电容(μF/km)=电容率(μF/m)×电缆长度(km)/电缆截面积(mm²)。
5. 电缆绝缘电阻计算口诀:电缆绝缘电阻(MΩ·km)=绝缘电阻率(MΩ·m)×电缆长度(km)/电缆截面积(mm²)。
6. 电缆电感计算口诀:电缆电感(μH/m)=电感系数(μH/m)×电缆长度(m)。
7. 电缆功率损耗计算口诀:电缆功率损耗(W)=电缆电阻(Ω/km)×电流(A)×电缆长度(km)。
8. 电缆短路电流计算口诀:电缆短路电流(A)=电源电压(V)/(电缆阻抗(Ω/km)×电缆长度(km))。
9. 电缆过载能力计算口诀:电缆过载能力(A)=(电缆截面积(mm²)×电流载荷比(A/mm²))/安全系数。
10. 电缆额定电流计算口诀:电缆额定电流(A)=电缆过载能力(A)/综合载荷系数。
以上是一些常用的电缆计算口诀表,它们可以帮助我们在进行电缆参数计算时更加方便和快捷。
但是在使用这些口诀表的时候,我们也需要注意一些事项。
我们需要保证输入的数据准确无误。
只有在数据准确的基础上,我们才能得到准确的计算结果。
我们需要注意单位的转换。
在进行计算时,如果使用的是不同的单位,就需要进行单位换算,确保计算结果的一致性。

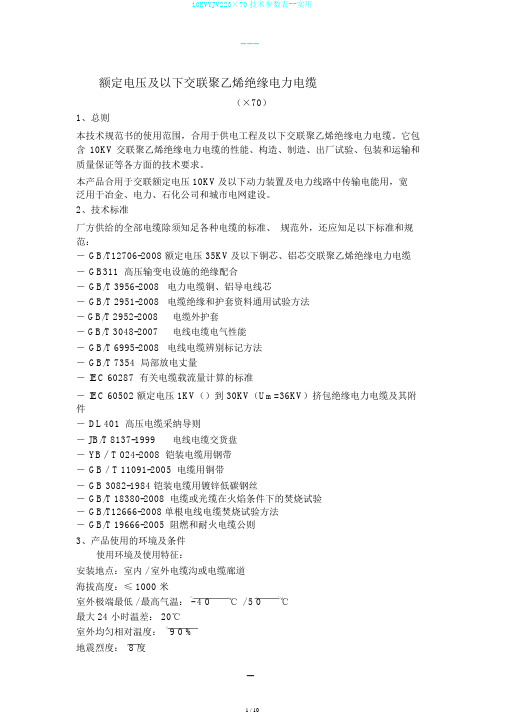

---额定电压及以下交联聚乙烯绝缘电力电缆(×70)1、总则本技术规范书的使用范围,合用于供电工程及以下交联聚乙烯绝缘电力电缆。
它包含10KV交联聚乙烯绝缘电力电缆的性能、构造、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。
本产品合用于交联额定电压 10KV及以下动力装置及电力线路中传输电能用,宽泛用于冶金、电力、石化公司和城市电网建设。
2、技术标准厂方供给的全部电缆除须知足各种电缆的标准、规范外,还应知足以下标准和规范:-GB/T12706-2008 额定电压 35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆-GB311 高压输变电设施的绝缘配合-GB/T 3956-2008 电力电缆铜、铝导电线芯-GB/T 2951-2008 电缆绝缘和护套资料通用试验方法- GB/T 2952-2008电缆外护套- GB/T 3048-2007电线电缆电气性能-GB/T 6995-2008 电线电缆辨别标记方法-GB/T 7354 局部放电丈量-IEC 60287 有关电缆载流量计算的标准-IEC 60502 额定电压 1KV()到 30KV(Um=36KV)挤包绝缘电力电缆及其附件-DL 401 高压电缆采纳导则- JB/T 8137-1999电线电缆交货盘-YB∕T 024-2008 铠装电缆用钢带-GB/T 11091-2005 电缆用铜带-GB 3082-1984 铠装电缆用镀锌低碳钢丝-GB/T 18380-2008 电缆或光缆在火焰条件下的焚烧试验-GB/T12666-2008 单根电线电缆焚烧试验方法-GB/T 19666-2005 阻燃和耐火电缆公则3、产品使用的环境及条件使用环境及使用特征:安装地点:室内 / 室外电缆沟或电缆廊道海拔高度:≤ 1000 米室外极端最低 / 最高气温: - 4 0℃ / 5 0℃最大 24 小时温差: 20℃室外均匀相对温度:9 0 %地震烈度: 8 度敷设条件:直埋或沟道敷设,电缆敷设时的电缆本体及环境温度不低于 0℃,电缆导体长久同意工作温度90℃,电缆导体短路时最高温度不超出250℃,短路时间最长为 5 秒,电缆敷设不受落差限制。
电缆直径与面积
电线电缆截面积计算公式如下:
首先我们要知道电线电缆导体的半径
电线电缆平方数(即平方毫米)=圆周率(3.14)×电线电缆导体半径(毫米)的平方
如果知道电线电缆的平方,计算线直径也是这样来算,如下:
4方电线的线直径是:4÷ 3.14 = 1.27,再开方得出1.13毫米,因此4方线的线直径是:4×1.13毫米=4.52毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4
电线电缆大小也用平方标称,多股线就是每根导线截面积之和。
电线电缆截面积的计算公式:
0.7854 ×电线半径(毫米)的平方×股数
如32股(每股电线半径0.15毫米)0.6平方的线:0.7854 ×(0.15 × 0.15)×32 = 0.6平方。
