煤矿电气图专用图形符号

常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。

图纸要求必须全面、准确、无误的反映现场的实际情况。

图纸的绘制应符合国家及行业的标准要求。

经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。

为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅 1二、统一画法 2三、统一图形符号 4GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件 8GB4728.4-85 无源元件 12GB4728.5-85 半导体管和电子管 15GB4728.6-84 电能的发生和转换 19GB4728.7-84 开关、控制和保护装置 23GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则 32 煤矿电气图用图形符号 34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。

厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。

这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。

一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。

煤矿电气图专用图形符号4 连接器件连接器件图形符号见表1。

表1 连接器件图形符号编号符号名称说明04－01防爆插座04－02防爆插头04－03防爆插座和插头一般符号04－04防爆三通接线盒04－05防爆四通接线盒04－06防爆多通接线盒一般符号符号中的n用接线数代替04－07防爆母线盒一般符号04－08防爆高压电缆接线盒电能的发生和转换图形符号见表2。

表2 电能的发生和转换图形符号编号符号名称说明05－01防爆发电机一般符号05－02防爆电动机05－03电动机综合保护装置05－04矿用防爆变压器一般符号注：编号05—01与05—02的图形符号，当需分交直流时，在字母下加限定符号～或—。

6 开关、起动器和保护装置开关、起动器和保护装置图形符号见表3。

表3 开关、起动器和保护装置图形符号编号符号名称说明06－01隔爆型自动馈电开关一般符号06－02隔爆型手动开关06－03隔爆型插销式开关06－04隔爆型负荷开关一般符号06－05煤仓料位控制开关06－06隔爆型电磁起动器06－07隔爆兼木质安全型电磁起动器i ＝intrinsically06－08隔爆型手动起动器06－09煤电钻组合保护装置表4 灯和信号器件图形符号编 号 符 号 名 称 说 明07－01防爆信号灯一般符号07－02防爆电喇叭07－03防爆电铃07－04防爆电笛编 号符 号名 称说 明08－01地下变电所 (井下变电所)≡GB4728．11，11—02—27≡GB4728．11，11—02—2808－02采区变电所08－03 井下配电点08－04井下移动变电站 一般符号08－05采区高压配电点08－06 采区配电点08－07 井下整流站08－08矿用高压配电箱一般符号08－09 矿用高压配电箱组 08－10矿用低压配电箱08－11正常合闸高压配电箱08－12 正常不合闸高压配电箱08－13 防爆电阻箱一般符号08－14 防爆电度表箱 08－15 防爆无功功率补偿器08－16井下主接地极08－17井下局部接地极表6 监测、控制和电信图形符号编 号符 号名 称说 明 09－01生产监测监控中心一般符号 ××：编号×××：型号 ×M ：模入数 ×K ：开入数09－02井下监测分站09－03井下主机一般符号 框内可注型号09－04调制解调器M＝ModulatorD＝Demodulator09－05断电仪断电范围09－06断电仪09－07风、电、瓦斯闭锁装置一般符号09－08传感器一般符号≡GB／T14479—9309－09矿用电话机一般符号。

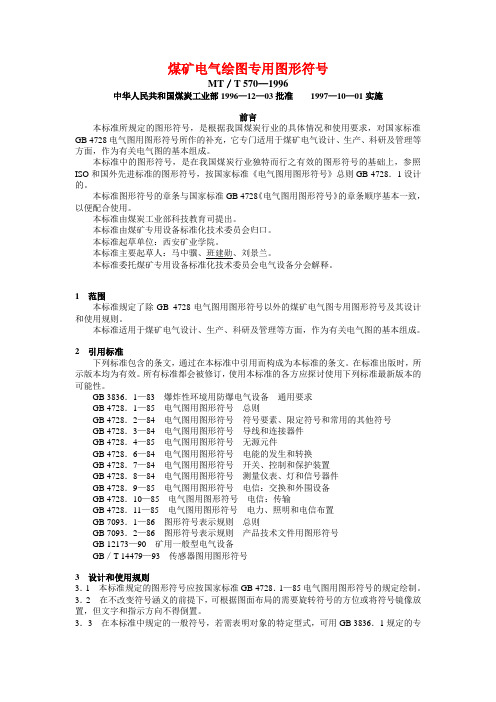

煤矿电气绘图专用图形符号MT／T 570—1996中华人民共和国煤炭工业部1996—12—03批准1997—10—01实施前言本标准所规定的图形符号，是根据我国煤炭行业的具体情况和使用要求，对国家标准GB 4728电气图用图形符号所作的补充，它专门适用于煤矿电气设计、生产、科研及管理等方面，作为有关电气图的基本组成。

本标准中的图形符号，是在我国煤炭行业独特而行之有效的图形符号的基础上，参照ISO和国外先进标准的图形符号，按国家标准《电气图用图形符号》总则GB 4728．1设计的。

本标准图形符号的章条与国家标准GB 4728《电气图用图形符号》的章条顺序基本一致，以便配合使用。

本标准由煤炭工业部科技教育司提出。

本标准由煤矿专用设备标准化技术委员会归口。

本标准起草单位：西安矿业学院。

本标准主要起草人：马中骥、班建勋、刘景兰。

本标准委托煤矿专用设备标准化技术委员会电气设备分会解释。

1 范围本标准规定了除GB 4728电气图用图形符号以外的煤矿电气图专用图形符号及其设计和使用规则。

本标准适用于煤矿电气设计、生产、科研及管理等方面，作为有关电气图的基本组成。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 3836．1—83 爆炸性环境用防爆电气设备通用要求GB 4728．1—85 电气图用图形符号总则GB 4728．2—84 电气图用图形符号符号要素、限定符号和常用的其他符号GB 4728．3—84 电气图用图形符号导线和连接器件GB 4728．4—85 电气图用图形符号无源元件GB 4728．6—84 电气图用图形符号电能的发生和转换GB 4728．7—84 电气图用图形符号开关、控制和保护装置GB 4728．8—84 电气图用图形符号测量仪表、灯和信号器件GB 4728．9—85 电气图用图形符号电信：交换和外围设备GB 4728．10—85 电气图用图形符号电信：传输GB 4728．11—85 电气图用图形符号电力、照明和电信布置GB 7093．1—86 图形符号表示规则总则GB 7093．2—86 图形符号表示规则产品技术文件用图形符号GB 12173—90 矿用一般型电气设备GB／T 14479—93 传感器图用图形符号3 设计和使用规则3．1 本标准规定的图形符号应按国家标准GB 4728．1—85电气图用图形符号的规定绘制。

常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定前言煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。

图纸要求必须全面、准确、无误的反映现场的实际情况。

图纸的绘制应符合国家及行业的标准要求。

经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。

为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：目录一、统一图幅 1二、统一画法 2三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8GB4728.4-85 无源元件12GB4728.5-85 半导体管和电子管15GB4728.6-84 电能的发生和转换19GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、接线端子通则32 煤矿电气图用图形符号34电气制图及图形符号国家标准汇编电气制图及图形符号国家标准汇编，16开幅页共531页。

厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。

这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。

一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸，应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。

二是可将矿区供电系统图按地面、井下或分水平分别绘制。

二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：0.25，0.35，0.5，0.7，1.0，1.4，（mm）一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。
