《钢梯和平台栏杆》(ZJ-011-2014)

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。

1.2规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。

然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB 4053.3 固定式钢梯及平台安全要求第3 部分：工业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构工程施工质量验收规范1.3术语和定义1.3.1固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与水平面成75°～90°倾角主要构件为钢材制造的直梯（见图1）。

1.3.2梯梁（梯框）stile（rail）：用来安装踏棍或其它横向承载件的梯子侧边构件。

1.3.3踏棍rung：供使用者上下梯时脚踩踏的梯子构件。

1.3.4护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

1.3.5支撑support：用来将钢直梯固定在建筑物或设备上的构件。

1.3.6（直梯）扶手handrail：钢直梯顶端供攀登者手握的构件。

1.3.7内侧净宽度inside clear width ：两梯梁内侧平行于踏棍测量的距离，简称梯宽。

1.3.8梯段高度height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。

1.4一般要求：1.4.1材料：1.4.1.1钢直梯采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。

1.4.1.2支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。

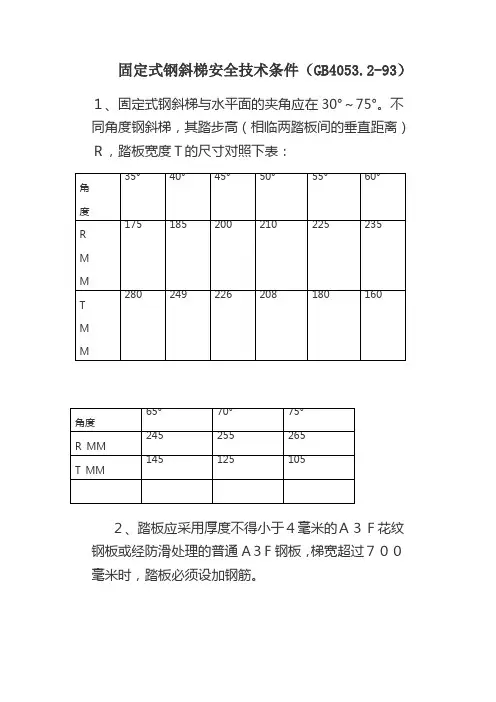

固定式钢斜梯安全技术条件（GB4053.2-93）１、固定式钢斜梯与水平面的夹角应在30°～75°。

不同角度钢斜梯，其踏步高（相临两踏板间的垂直距离）Ｒ，踏板宽度Ｔ的尺寸对照下表：２、踏板应采用厚度不得小于４毫米的Ａ３Ｆ花纹钢板或经防滑处理的普通A３F钢板，梯宽超过７００毫米时，踏板必须设加钢筋。

３、扶手高（扶手顶到梯梁上边缘的铅垂距离）为900毫米，采用外径为30-40毫米、壁厚不小于2.5毫米的电焊钢管，也可用机械性能不低于这种电焊钢管的管材，但扶手的外径必须在30—40毫米之间。

４、扶手的立柱采用直径为２０毫米圆钢，从第一级踏板开设置，间距不大于１０００毫米。

横杆采用直径为２０毫米圆钢或３０×４的扁钢。

５、梯宽应为７００毫米，最大不得大于１０００毫米，最小不得小于６００毫米。

６、梯高（梯横梁顶端到其底部基准面的垂直距离）一般不大于５米。

大于５米的必须设梯间平台，梯间平台的设计应符合ＧＢ４０５３.４—８３标准，分段设梯。

７、钢斜梯最大均布载荷不得超过３５０Kg/m2。

８、钢斜梯全部采用焊接连接。

焊接要求符合《钢结构焊接规范》。

９、所有构件表面必须光滑、无毛刺，安装后的钢斜梯不应有歪斜、扭曲、变形及其他缺陷。

１０、钢斜梯必须涂防锈漆，安装后再涂表面漆。

固定式钢直梯安全技术要求（GB4053.1-93）１、钢直梯应采用Ａ３Ｆ或性能不低于Ａ３Ｆ的钢材。

２、梯梁（钢直梯两侧的边梁）必须采用不小于∠5 0×５角钢或—60×8的扁钢。

3、踏棍易采用圆钢制作，直径不得小于20毫米，踏棍间距应为300毫米等距分布。

4、支撑（固定连接钢直梯与建筑物或设备的构件）必须采用∠70×6的角钢，埋设或焊接时必须牢固可靠。

5、最下端一对支撑距基准面距离为300毫米，支撑竖向间距不得大于1500毫米，一段直梯至少焊两对支撑，钢直梯与建筑物或设备之间的距离为150～250毫米。

标准适用中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

本部分合用于工业公司内工作场所中使用的固定式钢直梯（还有标准规定的除外）。

1.2 规范性引用文件：以下文件中的条款经过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后全部的改正单（不包含勘误的内容）或订正版均不合用于本部分。

然而，鼓舞依据本部分完成协议的各方研究能否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本合用于本部分。

固定式钢梯及平台安全要求第 3 部分：工业防备栏杆及钢平台GB 50057建筑物防雷设计规范GB 50205钢构造工程施工质量查收规范1.3 术语和定义固定式钢直梯 fixed steel ladder ：永远性安装在建筑物或设施上，与水平面成 75 °～90 °倾角主要构件为钢材制造的直梯（见图 1 ）。

梯梁（梯框） stile （ rail ）：用来安装踏棍或其余横向承载件的梯子侧边构件。

踏棍 rung ：供使用者上下梯时脚践踏的梯子构件。

护笼（安全护笼） cage （cage guard ）：安装在梯梁或固定构造上，关闭梯子四周登攀空间防备人员坠落的框架构造。

支撑 support ：用来将钢直梯固定在建筑物或设施上的构件。

（直梯）扶手 handrail ：钢直梯顶端供登攀者手握的构件。

内侧净宽度 inside clear width：两梯梁内侧平行于踏棍丈量的距离，简称梯宽。

梯段高度 height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。

一般要求：资料：钢直梯采纳钢材的力学性能应不低于Q235-B ，并拥有碳含量合格保证。

支撑宜采纳角钢、钢板或钢板焊接成 T 型钢制作，沉没或焊接时必须坚固靠谱。

图 1 固定式钢直梯表示图钢直梯倾角：钢直梯应与其固定的构造表面平行并尽可能垂直水平面设置。

楼梯栏杆高度的强制性标准第一篇：楼梯栏杆高度的强制性标准楼梯栏杆高度的强制性标准一、住宅楼梯栏杆扶手1、室内共用楼梯扶手高度自踏步前沿量起至扶手上皮不宜低于0、9米，水平扶手超过0.5米长时，其高度不宜低于1米。

2、室外共用楼梯栏杆高度不宜低于1.05米，中高层住宅不应低于1.10米。

3、楼梯井宽度大于0.2米时，不宜选用使儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于0.11米。

二、栏杆：凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：1、栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；2、临空处高度在24米以下时，栏杆高度不应低于1.05米；临空处高度在24米及以上（包括中高层住宅）时，栏杆高度不应低于1.10米。

3、栏杆高度应从楼地面或屋面至栏杆扶手顶面的垂直高度计算，如底部有宽度大于或等于0.22米，且高度低于或等于0.45米的可踏部位，应从可踏部位顶面起计算。

4、栏杆离地面或屋面0.1高度内不应留空；三、有儿童活动的场所，栏杆应采用不易攀登的构造。

楼梯、扶手、栏杆应符合下列规定：1、楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于0.6米。

2、楼梯栏杆垂直杆件之间的净距不应大于0.11米。

当楼梯井净宽度大于0.2米时，必须采取安全措施。

3、住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于0.11m。

4、文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所，当采用垂直杆件做栏杆时，其杆件净距也不应大于0.11m。

四、条文解释：外廊、内天井及上人屋面等处一般都是交通和疏散通道，人流较集中，特别在紧急情况下容易出现拥挤现象，因此临空处栏杆高度应有安全保障。

根据我国国家标准GB10000088《中国成年人人体尺寸》资料换算成年男子人体直立状态下的重心高度1006.80mm，穿鞋后的重心高1006.8 mm+20mm=1026.80mm因此对栏杆的最低安全高度确定为1.05m。

建设部关于废止《电动钢栅栏围墙门》等173项国家建筑标准设计的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 建设部关于废止《电动钢栅栏围墙门》等173项国家建筑标准设计的通知（建质[2003]53号）各省、自治区建设厅，直辖市建委，国务院各有关部门，新疆建设兵团建设局：随着建筑技术的不断发展与更新，《电动钢栅栏围墙门》等173项国家建筑标准设计（详见附件）已经不适应需要。

经审查，决定自2003年5月1日起《电动钢栅栏围墙门》等173项国家建筑标准设计废止。

废止的国家建筑标准设计在中国建筑标准设计研究所存查，以备已建建筑物改造时查询使用。

附件：废止的国家建筑标准设计目录中华人民共和国建设部二00三年三月十八日废止的国家建筑标准设计目录一、建筑专业（38项62册）┏━━┯━━━━━━━━━━━━━━┯━━━━━┯━━━━━━━━━━━━━━━━┯━━┓┃序号│标准设计号│标准类别│标准设计名称│编制┃┃││││年份┃┠──┼──────────────┼─────┼────────────────┼──┨┃1│87SJ003(一)│试用图│电动钢栅栏围墙门│1987┃┠──┼──────────────┼─────┼────────────────┼──┨┃2│88SJ005(一)～(六)│试用图│钢筋混凝土盖板涵洞│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃3│88SJ005(七)～(九)│试用图│钢筋混凝土盖板涵洞│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃4│88SJ006│试用图│钢筋混凝土圆管涵洞│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 5 │89SJ009(一) │试用图│电动推拉铝合金围墙大门(直线电机│1989┃┃│││启闭) │┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 6 │89SJ009(二) │试用图│电动推拉铝合金围墙大门(旋转电机│1989┃┃│││启闭) │┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 7 │89SJ010 │试用图│电动推拉钢格栅围墙大门│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 8 │93SJ012(一) │试用图│庭园与绿化│1993┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 9 │96SJ013 │试用图│电动伸缩围墙大门│1996┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 10 │99SJ107 │试用图│住宅内隔墙建筑构造-轻质条板(一) │2000┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 11 │J136 │标准图│砖墙节点建筑构造│1981┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 12 │98SJ140 │试用图│轻钢龙骨内(隔)墙│1998┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 13 │97SJ230(一) │试用图│嵌装式石膏板吊顶│1997┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 14 │98SJ230(二) │试用图│轻钢龙骨吊顶、铝合金龙骨吊顶及金│1998┃┃│││属吊顶│┃┠──┼──────────────┼─────┼────────────────┼──┨┃15 │96SJ301 │试用图│地下建筑防水构造│1996┃┠──┼──────────────┼─────┼────────────────┼──┨┃16 │J330 │标准图│一般楼、地面建筑构造│1980┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 17 │95J331 │标准图│地沟及盖板│1995┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 18 │89J431 │标准图│屋面检修钢梯│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 19 │87J432 │标准图│作业台钢梯及栏杆│1987┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 20 │89J433 │标准图│吊车钢梯│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 21 │88SJ434(一) │试用图│钢筋混凝土螺旋梯│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 22 │88SJ434(二) │试用图│钢螺旋梯│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 23 │96J435 │标准图│钢梯│1996┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 24 │90SJ501 │试用图│PVC塑料隔断│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 25 │90SJ502 │试用图│PVC塑料浴厕隔断│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 26 │92SJ504 │试用图│混合隔断│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 27 │J530 │标准图│厕浴建筑设备│1976┃┠──┼──────────────┼─────┼────────────────┼──┨┃28 │92SJ602 │试用图│PVC折叠门和推拉门│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 29 │00ZJ608 │专用图│CM模压门│2000┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 30 │CJ638 │重复使用图│变压器空腹钢门(附下部进风铁栅窗)│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 31 │J642 │标准图│平开木门│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃32 │J645 │标准图│推拉钢木门│1979┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 33 │J646(一)、(二) │标准图│推拉钢大门│1979┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 34 │J652 │标准图│变压器室钢门窗│1981┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 35 │92J701(一)～(三) │标准图│实腹钢门窗(25系列)、(32系列）、│1992┃┃│││(40系列) │┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 36 │93SJ705 │试用图│防腐型中悬窗手摇开窗机│1993┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 37 │94SJ709 │试用图│带形立转钢侧窗│1994┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 38 │J733 │标准图│钢百页窗│1977┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 39 │CJ738(一) │重复使用图│立转钢侧窗(40毫米实腹窗料) │1978┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 40 │CJ738(二) │重复使用图│立转钢侧窗(32毫米实腹窗料) │1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 41 │CJ738(三) │重复使用图│立转钢侧窗(25毫米实腹窗料) │1985┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 42 │CJ740(一) │重复使用图│活动百页塑料窗│1981┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 43 │CJ740(二) │重复使用图│活动百页塑料窗构配件│1981┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 44 │CJ836 │重复使用图│天窗挡风板及挡雨片│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 45 │92SJ902(一)～(五) │试用图│医院建筑配件及环境设备│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 46 │92SJ902(六)～(八) │试用图│医院建筑配件及环境设备│1993┃┗━━┷━━━━━━━━━━━━━━┷━━━━━┷━━━━━━━━━━━━━━━━┷━━┛二、结构专业（15项28册）┏━━━┯━━━━━━━━━━━┯━━━━┯━━━━━━━━━━━━━━━━┯━━━━━┓┃序号│标准设计号│标准类别│标准设计名称│编制年份┃┠───┼───────────┼────┼────────────────┼─────┨┃ 1 │96G101 │标准图│混凝土结构施工图平面整体表示方法│1996┃┃│││制图规则和构造详图│┃┠───┼───────────┼────┼────────────────┼─────┨┃ 2 │00G101 │标准图│混凝土结构施工图平面整体表示方法│ 2000 ┃┃│││制图规则和构造详图│┃┠───┼───────────┼────┼────────────────┼─────┨┃3│96G322│标准图│钢筋混凝土过梁│ 1993 ┃┠───┼───────────┼────┼────────────────┼─────┨┃ 4 │90SG327(一)～(二)│试用图│4-72-11,B4-72-11型离心通风机钢架│1990┃┃│││隔振台座│┃┠───┼───────────┼────┼────────────────┼─────┨┃ 5 │90SG328(一)～(二)│试用图│4-72-11,B4-72-11型离心通风机钢架│1990┃┃│││隔振台座│┃┠───┼───────────┼────┼────────────────┼─────┨┃6│97G329-1│标准图│建筑物抗震构造详图│ 1997 ┃┠───┼───────────┼────┼────────────────┼─────┨┃7 │98G363 │标准图│多层砖房钢筋混凝土构造柱抗震节点│1998┃┃│││详图│┃┠───┼───────────┼────┼────────────────┼─────┨┃8 │88SG365 │试用图│4-72-11,B4-72-11型离心通风机钢筋│1988┃┃│││混凝土减振台座│┃┠───┼───────────┼────┼────────────────┼─────┨┃9 │89SG366(一) │试用图│4-72-11,B4-72-11型离心通风机钢架│1989┃┃│││减振台座│┃┠───┼───────────┼────┼────────────────┼─────┨┃10 │90SG367 │试用图│活塞式空调冷水机组钢筋混凝土隔振│1990┃┃│││台座│┃┠───┼───────────┼────┼────────────────┼─────┨┃11 │90SG368 │试用图│IS型离心泵钢筋混凝土隔振台座│ 1990 ┃┠───┼───────────┼────┼────────────────┼─────┨┃12 │95SG371 │试用图│多级离心泵混凝土隔振台座│ 1995 ┃┠───┼───────────┼────┼────────────────┼─────┨┃13 │92G410-2 │标准图│1.5mW6.0m预应力混凝土屋面板(钢筋│ 1992 ┃┃│││混凝土嵌板、檐口板) │┃┠───┼───────────┼────┼────────────────┼─────┨┃14 │G414(一)～(五)、增补│标准图│预应力钢筋混凝土工字形屋面梁│ 1975 ┃┠───┼───────────┼────┼────────────────┼─────┨┃15 │95G439-1～2 │标准图│预应力混凝土叠合板(预应力筋为冷│ 1995 ┃┃│││拔地碳钢丝) │┃┠───┼───────────┼────┼────────────────┼─────┨┃16 │G514(一)～(五) │标准图│12米实腹式吊车梁│ 1978 ┃┗━━━┷━━━━━━━━━━━┷━━━━┷━━━━━━━━━━━━━━━━┷━━━━━┛三、给水排水专业（26项83册）┏━━┯━━━━━━━━━━━━━━┯━━━━━┯━━━━━━━━━━━━━━━━┯━━┓┃序号│标准设计号│标准类别│标准设计名称│编制┃┃││││年份┃┠──┼──────────────┼─────┼────────────────┼──┨┃1│S151(一)│标准图│方形给水箱│1982┃┠──┼──────────────┼─────┼────────────────┼──┨┃2│S151(二)│标准图│圆形给水箱│1982┃┠──┼──────────────┼─────┼────────────────┼──┨┃3│92SS177│试用图│装配式给水箱选用安装图│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 4 │93S178 │标准图│冲压钢板给水箱安装、选用图│1993┃┠──┼──────────────┼─────┼────────────────┼──┨┃5│92S213(一)～(五)│标准图│砖砌化粪池│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃6│92S214(一)～(五)│标准图│钢筋混凝土化粪池│1992┃┠──┼──────────────┼─────┼────────────────┼──┨┃7│S231│标准图│圆形排水检查井│1977┃┠──┼──────────────┼─────┼────────────────┼──┨┃8│S232│标准图│矩形排水检查井│1977┃┠──┼──────────────┼─────┼────────────────┼──┨┃9│S233│标准图│扇形排水检查井│1977┃┠──┼──────────────┼─────┼────────────────┼──┨┃10 │S234│标准图│跌水井│1977┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 11 │CS236 │重复使用图│耐腐蚀检查井及耐腐蚀管道接口│1978┃┠──┼──────────────┼─────┼────────────────┼──┨┃12 │S311│标准图│钢制管道零件│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃13 │S312│标准图│防水套管│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 14 │90S319 │标准图│水池通气管、吸水喇叭管及支架│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 15 │CS345(一)～(六) │重复使用图│给水承插铸铁管道支墩(Dg400～│1980┃┃│││1200) │┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 16 │S346 │标准图│投药、消毒设备│1980┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 17 │90S436(一) │标准图│玻璃钢冷却塔选用安装图(逆流式)│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 18 │91S436(二) │标准图│玻璃钢冷却塔选用安装图(横流式) │1991┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 19 │95SS601-1 │试用图│100～2000m2钢筋混凝土自然通风冷│1996┃┃│原95SS437(1)改号││却塔选用安装图│┃┠──┼──────────────┼─────┼────────────────┼──┨┃20 │95S603-1～5│标准图│机械搅拌澄清池│1996┃┃│原95S717～721改号│││┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 21 │S771(一)～(八) │标准图│水力循环澄清池│1975┃┠──┼──────────────┼─────┼────────────────┼──┨┃22 │S775(一)～(九)│标准图│重力式无阀滤池│1980┃┠──┼──────────────┼─────┼────────────────┼──┨┃23 │85SS777(一)～(十一)│试用图│穿孔旋流反应斜管沉淀池│1985┃┠──┼──────────────┼─────┼────────────────┼──┨┃24 │85S779(一)～(三)│标准图│快滤池│1985┃┠──┼──────────────┼─────┼────────────────┼──┨┃25 │85SS780(一)～(三)│试用图│地下水除铁滤池│1985┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 26 │88S810 │标准图│小型钢筋混凝土蓄水池│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃27 │95S845(一)～(五)│标准图│砖支筒不保温水塔│1995┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 28 │90S846(一)～(六) │标准图│砖支筒保温水塔│1990┃┗━━┷━━━━━━━━━━━━━━┷━━━━━┷━━━━━━━━━━━━━━━━┷━━┛四、暖通专业（31项45册）┏━━┯━━━━━━━┯━━━━┯━━━━━━━━━━━━━┯━━━━┓┃序号│标准设计号│标准类别│标准设计名称│编制年份┃┠──┼───────┼────┼─────────────┼────┨┃1 │T303-1 │标准图│圆形风管止回阀│1978 ┃┠──┼───────┼────┼─────────────┼────┨┃2 │T303-2 │标准图│方形风管止回阀│1978 ┃┠──┼───────┼────┼─────────────┼────┨┃3 │T309 │标准图│密闭式斜插板阀│1980 ┃┠──┼───────┼────┼─────────────┼────┨┃4 │T310-1 │标准图│矩形风管调节阀(手柄式) │1980 ┃┠──┼───────┼────┼─────────────┼────┨┃5 │T310-2 │标准图│矩形风管调节阀(拉杆式) │1980 ┃┠──┼───────┼────┼─────────────┼────┨┃6 │T354-1 │标准图│塑料手柄式蝶阀│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃7 │T354-2 │标准图│塑料拉链式蝶阀│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃8 │T355-1 │标准图│塑料圆形插板阀│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃9 │T355-2 │标准图│塑料方形插板阀│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃10 │T409 │标准图│升降式回转排气罩│1975 ┃┠──┼───────┼────┼─────────────┼────┨┃11 │T410-1 │标准图│上吸式回转罩│1977 ┃┠──┼───────┼────┼─────────────┼────┨┃12 │T410-2 │标准图│下吸式回转罩│1977 ┃┠──┼───────┼────┼─────────────┼────┨┃13 │T412 │标准图│升降式排气罩│1979 ┃┠──┼───────┼────┼─────────────┼────┨┃14 │T413 │标准图│手锻炉排气罩│1979 ┃┠──┼───────┼────┼─────────────┼────┨┃15 │86T414 │标准图│条缝槽边抽风罩│1986 ┃┠──┼───────┼────┼─────────────┼────┨┃16 │94T415 │标准图│塑料条缝槽边排风罩│1994 ┃┠──┼───────┼────┼─────────────┼────┨┃17 │T453 │标准图│刃磨机床通风吸尘装置│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃18 │94T459 │标准图│吹吸式槽边通风罩(带调节阀)│1994 ┃┠──┼───────┼────┼─────────────┼────┨┃19 │T612 │标准图│风管回转器│1975 ┃┠──┼───────┼────┼─────────────┼────┨┃20 │T614 │标准图│风管检查孔│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃21 │T615 │标准图│温度、风量测量孔│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃22 │T616 │标准图│风管支吊架│1983 ┃┠──┼───────┼────┼─────────────┼────┨┃23 │T653 │标准图│塑料风管及附件│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃24 │T654-1 │标准图│塑料圆伞形风帽│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃25 │T654-2 │标准图│塑料锥形风帽│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃26 │T654-3 │标准图│塑料筒型风帽│1976 ┃┠──┼───────┼────┼─────────────┼────┨┃27 │T704-7 │标准图│喷雾室密闭门及钢板密闭门│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃28 │T704-8 │标准图│防水壁灯│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃29 │T704-9 │标准图│钢板挡水板│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃30 │T704-10 │标准图│玻璃挡水板│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃31 │T704-11 │标准图│滤水器、溢水盘│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃32 │T704-12 │标准图│喷雾管、Y-1型喷嘴│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃33 │88ST708(一) │试用图│窗式空调器安装图│1988 ┃┠──┼───────┼────┼─────────────┼────┨┃34 │T905(一) │标准图│方形膨胀水箱│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃35 │T905(二) │标准图│圆形膨胀水箱│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃36 │T906(一) │标准图│方形凝结水箱│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃37 │T906(二) │标准图│圆形凝结水箱│1982 ┃┠──┼───────┼────┼─────────────┼────┨┃38 │93T909 │标准图│水-水换热器│1993 ┃┠──┼───────┼────┼─────────────┼────┨┃39 │92T912 │标准图│汽水混合加热器│1992 ┃┠──┼───────┼────┼─────────────┼────┨┃40 │92T913 │标准图│蒸汽喷射两级加热器│1992 ┃┠──┼───────┼────┼─────────────┼────┨┃41 │91T915 │标准图│螺旋槽管汽水换热器│1991 ┃┠──┼───────┼────┼─────────────┼────┨┃42 │91T916 │标准图│螺旋槽管水水换热器│1991 ┃┠──┼───────┼────┼─────────────┼────┨┃43 │93T921-1 │标准图│汽水换热器│1993 ┃┠──┼───────┼────┼─────────────┼────┨┃44 │N106 │标准图│方形伸缩器│1966 ┃┠──┼───────┼────┼─────────────┼────┨┃45 │N108 │标准图│疏水器减压阀调压板安装│1966 ┃┗━━┷━━━━━━━┷━━━━┷━━━━━━━━━━━━━┷━━━━┛五、动力专业（45项63册）┏━━┯━━━━━┯━━━━━━┯━━━━━━━━━━━━━━━━━┯━━━━┓┃序号│标准设计号│标准类别│标准设计名称│编制年份┃┠──┼─────┼──────┼─────────────────┼────┨┃1 │88R105(一)│标准图│单级蒸汽喷射喷雾填料式真空除氧装置│1988 ┃┠──┼─────┼──────┼─────────────────┼────┨┃2 │88R105(二)│标准图│单级蒸汽喷射喷雾填料式真空除氧装置│1988 ┃┠──┼─────┼──────┼─────────────────┼────┨┃3 │R108(一) │标准图│方形及隔板方形开式水箱│1982 ┃┠──┼─────┼──────┼─────────────────┼────┨┃4 │R108(二) │标准图│圆形开式水箱│1982 ┃┠──┼─────┼──────┼─────────────────┼────┨┃5 │91R112 │标准图│DSZ型低位水喷射式真空除氧装置│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃6 │97R118 │标准图│蒸汽蓄热器│1996 ┃┠──┼─────┼──────┼─────────────────┼────┨┃7 │95R202 │标准图│方形蝶阀设计选用图│1994 ┃┠──┼─────┼──────┼─────────────────┼────┨┃8 │95R203 │标准图│圆形风道阀门│1995 ┃┠──┼─────┼──────┼─────────────────┼────┨┃9 │92R204 │标准图│插板式烟道闸门│1992 ┃┠──┼─────┼──────┼─────────────────┼────┨┃10 │95R209 │标准图│舌板式锁气器│1994 ┃┠──┼─────┼──────┼─────────────────┼────┨┃11 │92R301 │标准图│摆动筛三岔管装置│1992 ┃┠──┼─────┼──────┼─────────────────┼────┨┃12│91R302│标准图│封闭式煤斗闸门│1991 ┃┠──┼─────┼──────┼─────────────────┼────┨┃13 │92R303 │标准图│颚式煤斗闸门│1991 ┃┠──┼─────┼──────┼─────────────────┼────┨┃14 │94R304 │标准图│圆盘式出渣机│1994 ┃┠──┼─────┼──────┼─────────────────┼────┨┃15 │CR306-1 │重复使用图│电动葫芦上煤装置│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃16 │CR306-2 │重复使用图│电动葫芦上煤装置│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃17│CR306-3│重复使用图│电动葫芦上煤装置│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃18 │96R307 │标准图│吊煤罐设计选用图│1995 ┃┠──┼─────┼──────┼─────────────────┼────┨┃19 │CR310│重复使用图│卸油装置│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃20 │96R311 │标准图│燃油拱顶储罐│1995 ┃┠──┼─────┼──────┼─────────────────┼────┨┃21 │CR312-1 │标准图│粗燃油过滤器│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃22 │CR312-2 │重复使用图│中燃油过滤器│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃23 │CR312-3 │重复使用图│细燃油过滤器│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃24 │CR314│重复使用图│卧式金属油罐及附件│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃25 │CR315│重复使用图│中间油箱─┨┃26 │CR316-1 │重复使用图│油罐保温│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃27 │CR316-2 │重复使用图│油管保温│1976 ┃┠──┼─────┼──────┼─────────────────┼────┨┃28 │R318-1 │标准图│链条除渣机 1 │1983 ┃┠──┼─────┼──────┼─────────────────┼────┨┃29 │R318-2 │标准图│链条除渣机 2 │1983 ┃┠──┼─────┼──────┼─────────────────┼────┨┃30 │87R320-1 │标准图│斜坡式上煤机│1986 ┃┠──┼─────┼──────┼─────────────────┼────┨┃31 │87R320-2 │标准图│斜坡式上煤机│1986 ┃┠──┼─────┼──────┼─────────────────┼────┨┃32 │88R322 │标准图│链条除渣机│1987 ┃┠──┼─────┼──────┼─────────────────┼────┨┃33 │90R324 │标准图│DKT型底开式单斗提升机│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃34 │90R325 │标准图│QFT型倾翻式单斗提升机│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃35 │88R326 │标准图│锅炉胶带运煤系统组件图│1987 ┃┠──┼─────┼──────┼─────────────────┼────┨┃36 │90R329 │标准图│重型框链除渣机│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃37 │95R330 │标准图│管式煤斗闸门│1991 ┃┠──┼─────┼──────┼─────────────────┼────┨┃38 │92R331 │标准图│煤仓卸料器│1992 ┃┠──┼─────┼──────┼─────────────────┼────┨┃39 │93R332 │标准图│通轴式螺旋输送机│1993 ┃┠──┼─────┼──────┼─────────────────┼────┨┃40 │93R333 │标准图│板链式刮板输渣机│1993 ┃┠──┼─────┼──────┼─────────────────┼────┨┃41│89R413 │标准图│二次蒸发箱│1989 ┃┠──┼─────┼──────┼─────────────────┼────┨┃42 │90R414 │标准图│高温热水氮气加压膨胀罐│1990 ┃┠─89R415 │标准图│淋水式加热器│1989 ┃┠──┼─────┼──────┼─────────────────┼────┨┃44 │95R424 │标准图│LH冷凝水回收装置│1994 ┃┠──┼─────┼──────┼─────────────────┼────┨┃45 │CR603-0 │重复使用图│废油收集箱(总册) │1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃46│CR603-1│重复使用图│废油收集箱(一册) │1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃47 │CR603-2 │重复使用图│废油收集箱(二册) │1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃48 │CR603-3 │重复使用图│废油收集箱(三册) │1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃49 │CR603-4 │重复使用图│废油收集箱(四册) │1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃50 │CR604-1 │重复使用图│插入式供气阀CH-I型│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃51 │CR604-2 │重复使用图│插入式供气阀CH-2型│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃52 │CR604-3 │重复使用图│插入式供气阀CH-3型│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃53 │CR604-4 │重复使用图│旋入式供气阀X型│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃54 │CR606│重复使用图│带减压孔板的软管接头│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃55 │CR607│重复使用图│快速软管接头│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃56 │CR608-1 │重复使用图│叶轮式水流观察器│1979 ┃┠──┼─────┼──────┼─────────────────┼────┨┃57 │CR608-2 │重复使用图│湍流式水流观察器│1980 ┃┠──┼─────┼──────┼─────────────────┼────┨┃58 │93R609 │标准图│空气油水过滤器│1993 ┃┠──┼─────┼──────┼─────────────────┼────┨┃59 │91R610-1 │标准图│旋风式油水分流器│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃60│91R610-2│标准图│直通式油水分流器│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃61 │91R614 │标准图│配气器及其安装│1990 ┃┠──┼─────┼──────┼─────────────────┼────┨┃62 │92R615 │标准图│SF型水套式压缩空气油水分离器│1992 ┃┠──┼─────┼──────┼─────────────────┼────┨┃63 │93R618-1 │标准图│旋流板式油水分离器│1993 ┃┗━━┷━━━━━┷━━━━━━┷━━━━━━━━━━━━━━━━━┷━━━━┛六、电气专业（18项）┏━━┯━━━━━━━━━━━━━━┯━━━━━┯━━━━━━━━━━━━━━━━┯━━┓┃序号│标准设计号│标准类别│标准设计名称│编制┃┃││││年份┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 1 │86D170 │标准图│380/220伏架空线路安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 2 │86D171 │标准图│6-10千伏瓷横担架空线路安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 3 │86D172 │标准图│6-10千伏铁横担架空线路安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 4 │86D173 │标准图│6-10千伏山区架空线路安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 5 │89D174 │标准图│35千伏瓷横担架空线路安装│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 6 │89D175 │标准图│35千伏铁横担架空线路安装│1990┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 7 │88D263 │标准图│变配电所常用设备构件安装│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃8│88D264│标准图│电力变压器室布置│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃9│88D265│标准图│杆上变压器台│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃10 │88D266│标准图│落地式变压器台│1988┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 11 │88D369 │标准图│电气设备在轻钢龙骨隔墙及吊顶上的│1989┃┃│││安装│┃┠──┼──────────────┼─────┼────────────────┼──┨┃12 │89D462│标准图│钢索配线安装│1989┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 13 │87D465 │标准图│半硬塑料管及板孔暗布线│1987┃┠──┼──────────────┼─────┼────────────────┼──┨┃14 │86D468│标准图│钢管明配线安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃15 │86D563│标准图│接地装置安装│1986┃┠──┼──────────────┼─────┼────────────────┼──┨┃ 16 │86SD566 │试用图│利用建筑物金属体做防雷及接地装置│1986┃┃│││安装│┃┠──┼──────────────┼─────┼────────────────┼──┨┃17 │97SD567│试用图│等电位联结安装│1997┃┠──┼──────────────┼─────┼────────────────┼──┨┃18 │89D364│标准图│吊车移动电缆安装│1989┃┗━━┷━━━━━━━━━━━━━━┷━━━━━┷━━━━━━━━━━━━━━━━┷━━┛——结束——。

钢梯及平台设计规（仅供部使用，严禁外泄）编写：校对：审核：批准：生效日期：2010.10.20版本1.0目录1. 总则 (3)2. 规性引用文件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. 一般要求 (11)4.3. 栏杆高度 (11)4.4. 扶手 (11)4.5. 中间栏杆 (12)4.6. 立柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺寸 (12)5.2. 上方距离空间 (13)5.3. 平台地板 (13)1.总则本技术规书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。

它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。

2.规性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1部分：钢直梯》GB4053.1-2009《固定式钢梯及平台安全要求第2部分：钢斜梯》GB4053.2-2009《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》GB4053.3-2009 《机械安全进入机械的固定设施第3部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进入机械的固定设施第4部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》GB/T15706.2－19953.固定式钢梯3.1.类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°～90°倾角，主要构件为钢材制造的直梯（见图1）。

固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°～75°倾角的踏板钢梯（见图2）。

盘梯（略）3.2.固定式钢直梯技术标准3.2.1.总体要求a.钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。

护栏、爬梯标准中华人民共和国国家标准固定式钢梯及平台安全要求 1 钢直梯 1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的固定式钢直梯另有标准规定的除外。

1.2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本部分。

然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件其最新版本适用于本部分。

GB 4053.3 固定式钢梯及平台安全要求第3 部分工业防护栏杆及钢平台 GB 50057 建筑物防雷设计规范 GB 50205 钢结构工程施工质量验收规范 1.3 术语和定义 1.3.1 固定式钢直梯fixed steel ladder永久性安装在建筑物或设备上与水平面成75?90?倾角主要构件为钢材制造的直梯见图1。

1.3.2 梯梁梯框stilerail用来安装踏棍或其它横向承载件的梯子侧边构件。

1.3.3 踏棍rung供使用者上下梯时脚踩踏的梯子构件。

1.3.4 护笼安全护笼cagecage guard安装在梯梁或固定结构上封闭梯子周围攀登空间防止人员坠落的框架结构。

1.3.5 支撑support用来将钢直梯固定在建筑物或设备上的构件。

1.3.6 直梯扶手handrail钢直梯顶端供攀登者手握的构件。

1.3.7 内侧净宽度inside clear width 两梯梁内侧平行于踏棍测量的距离简称梯宽。

1.3.8 梯段高度height of the ladder梯子上端基准面至下端基准面间的垂直距离简称梯高。

1.4 一般要求 1.4.1 材料 1.4.1.1 钢直梯采用钢材的力学性能应不低于Q235-B并具有碳含量合格保证。

1.4.1.2 支撑宜采用角钢、钢板或钢板焊接成T型钢制作埋没或焊接时必须牢固可靠。

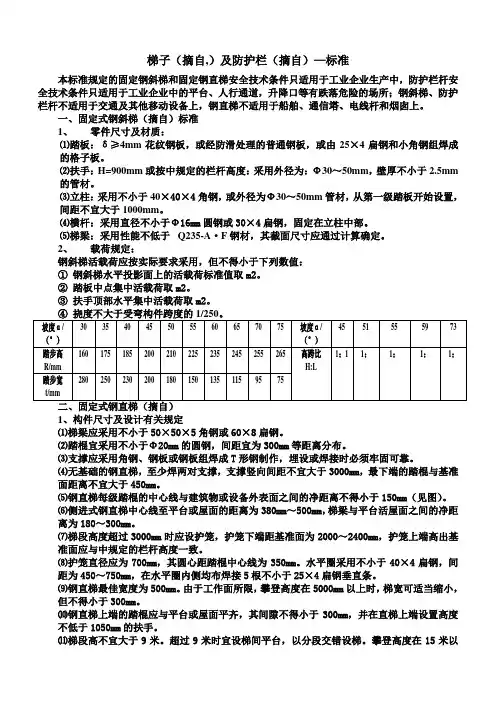

梯子（摘自,）及防护栏（摘自）—标准本标准规定的固定钢斜梯和固定钢直梯安全技术条件只适用于工业企业生产中，防护栏杆安全技术条件只适用于工业企业中的平台、人行通道，升降口等有跌落危险的场所；钢斜梯、防护栏杆不适用于交通及其他移动设备上，钢直梯不适用于船舶、通信塔、电线杆和烟囱上。

一、固定式钢斜梯（摘自）标准1、零件尺寸及材质：⑴踏板：δ≥4mm花纹钢板，或经防滑处理的普通钢板，或由25×4扁钢和小角钢组焊成的格子板。

⑵扶手：H=900mm或按中规定的栏杆高度：采用外径为：Ф30～50mm，壁厚不小于2.5mm的管材。

⑶立柱：采用不小于40×40×4角钢，或外径为Ф30～50mm管材，从第一级踏板开始设置，间距不宜大于1000mm。

⑷横杆：采用直径不小于Ф16mm圆钢或30×4扁钢，固定在立柱中部。

⑸梯梁：采用性能不低于Q235-A·F钢材，其截面尺寸应通过计算确定。

2、载荷规定：钢斜梯活载荷应按实际要求采用，但不得小于下列数值：①钢斜梯水平投影面上的活载荷标准值取m2。

②踏板中点集中活载荷取m2。

③扶手顶部水平集中活载荷取m2。

1、构件尺寸及设计有关规定⑴梯梁应采用不小于50×50×5角钢或60×8扁钢。

⑵踏棍宜采用不小于Φ20mm的圆钢，间距宜为300mm等距离分布。

⑶支撑应采用角钢、钢板或钢板组焊成T形钢制作，埋设或焊接时必须牢固可靠。

⑷无基础的钢直梯，至少焊两对支撑，支撑竖向间距不宜大于3000mm，最下端的踏棍与基准面距离不宜大于450mm。

⑸钢直梯每级踏棍的中心线与建筑物或设备外表面之间的净距离不得小于150mm（见图）。

⑹侧进式钢直梯中心线至平台或屋面的距离为380mm～500mm，梯梁与平台活屋面之间的净距离为180～300mm。

⑺梯段高度超过3000mm时应设护笼，护笼下端距基准面为2000～2400mm，护笼上端高出基准面应与中规定的栏杆高度一致。

第二章钢结构、平台、通道及护栏、管道安装标准第一节钢结构第一条材料检查1、检查钢材表面有无明显缺陷，有无分层和夹渣，厚度是否达到标准等。

2、进口钢材、混批钢材、质量有疑义钢材和设计有复检要求的钢材应抽样复检。

3、板厚等于或大于40mm，设计有Z向性能要求的厚板应抽样复检。

4、连接螺栓应严格观察检查，螺纹不应有损伤，尤其高强度螺栓应使用放大镜、硬度计或磁粉探伤抽查至少10件。

5、采用螺栓球或焊接球连接时，螺栓球和焊接球应符合相应要求，现场应每种规格抽检10%（不低于5件）。

第二条下料准备和加工要求1、严格按图纸计算各零部件尺寸，列出清单应做到不漏下、重下和错下。

2、严格控制边料率，边料率应小于3%，禁止浪费甲供材料。

3、材料切口处应清除残存的氧化部分，切割应平直，切口表面粗糙度应在50um范围内。

4、碳素结构钢和低合金结构钢采用加热矫正时不应超过900℃，低合金结构钢应自然冷却，不应骤冷。

5、采用螺栓或铆钉连接钢梁时螺栓连接孔、铆接孔不应采用气割的方式获得，应采用机制孔。

6、连接孔不准任意扩孔，必须经设计人员同意方可进行，且扩孔后孔径不准超过螺栓直径的1.2倍。

7、材料厚度5mm以上的对接焊必须按要求开坡口。

第一条钢结构安装、组焊1、对照图纸检查验收基础，柱基础每个用经纬仪、水准仪、全站仪等工具检查合格。

2、柱子基础支撑面标高不应超过±3mm，水平度不应超过（长度）l/1000，预留孔中心偏移不应超过10mm。

3、设计要求顶紧的节点其接触面积不应低于70%，周边最大间隙不应大于0.8mm。

4、钢屋架、梁及受压杆件跨中的中线垂直度不应大于h（高度）/250，且不应大于15mm。

5、侧向弯曲矢高：当L≤30m时不应大于10mm；当30m＜L≤60m时不应大于30m；当L＞60m 时不应大于50mm。

6、安装在混凝土柱上的钢桁架或梁的支柱中心对定位中心轴线偏差不应大于10mm。

7、各钢桁架或梁的间距偏差不应大于10mm。

GB4053.1-2009固定式钢梯及平台安全要求第1部分：钢直梯1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护拉杆及钢平台GB50057 建筑物防雷设计规范 GB50205 钢结构工程施工质量验收规范 3 术语和定义下列术语和定义适用于本部分。

3.1 固定式钢直梯 fixed steel ladder永久性安装在建筑物或设备上，与水平面呈75°~90°倾角主要构件为钢材制造的直梯（见图1）。

3.2 梯梁（梯框） stile（rail）用来安装踏棍或其他横向承载件的梯子侧边构件。

3.3 踏棍 rung使用者上下梯子时脚踩踏的梯子构件。

3.4 护笼（安全防护笼） cage（cage guard）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

3.5 支撑 support用来将钢直梯固定在建筑物或设备上的构件。

3.6 （直梯）扶手 handrail 钢直梯顶端供攀登者手握的构件。

- 2 -3.7 内侧净宽度 inside clear width两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8 梯段高度 height of the ladder梯子上端基准面至基准面的垂直距离，简称梯高。

4 一般要求 4.1 材料4.1.1 钢直梯采用钢材的力学性能不低于Q235-B，并具有碳含量合格保证。

4.1.2 支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。

图1固定式钢直梯示意图1——梯梁 2——踏棍3——非连续障碍 4——护笼笼箍 5——护笼立杆 6——栏杆 H——梯段高 h——栏杆高 s——踏棍间距； H≦15000； h≧1050; s=225-300。

防护栏杆国家强制性标准汇编一、关于栏杆概念的明确《民用建筑设计通则》GB 50352－2005阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：1 ) 栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；2 ) 临空高度在24m以下时，栏杆高度不应低于1050mm，临空高度在24m及24m以上(包括中高层住宅)时，栏杆高度不应低于1100mm；说明：阳台、外廊等临空处栏杆高度应超过人体重心高度，才能避免人体靠近栏杆时因重心外移而坠落。

据有关单位1980年对我国14个省人体测量结果：我国男子平均身高为1656.03mm，换算成人体直立状态下的重心高度是994mm，穿鞋子后的重心高度为994＋20＝1014mm，因此在国标《固定式工业防护栏杆》中规定：“防护栏杆的高度不得低于1050mm”，故本条规定24m以下临空高度(相当于低层、多层建筑的高度)的栏杆高度不应低于1050mm，超过24m临空高度(相当于高层及中高层住宅的高度)的栏杆高度不应低于1100mm，对于高层建筑，因高空俯视会有恐惧感，所以加高至1100mm。

注中说明当栏杆底部有宽度大于或等于220mm，且高度低于或等于450mm的可踏部位，按正常人上踏步情况，人很容易踏上并站立眺望(不是攀登)，此时，栏杆高度如从楼地面或屋面起算，则至栏杆扶手顶面高度会低于人的重心高度，很不安全，故应从可踏部位顶面起计算。

3 ）栏杆离楼面或屋面100mm高度内不宜留空；4 ）住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于110mm；5 ）文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所，当采用垂直杆件做栏杆时，其杆件净距也不应大于110mm。

二、护栏设计规范本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
