型钢悬挑脚手架技术交底型钢悬挑脚手架(扣件式)技术交底工程名称山西瑞恒化工股份有限公司年产60万吨聚氯乙烯二期工程聚合厂房施工单位山西省第二建筑工程公司分项工程名称脚手架工程交底部位1层悬挑外架交底时间 /4/6交底内容主要参数脚手架搭设方式双排脚手架，脚手架搭设高度17.5m；钢管类型Ф48×3.5；脚手架沿纵向搭设长度62.3m；立杆步距1.5m，立杆纵距或跨距l a：1m；立杆横距l b：0.85m；双立杆计算方法为不设置双立杆；挡脚板:3步1设,脚手板:3步1设,横向斜撑:0跨0设；连墙件布置方式为两步三跨,连墙件连接方式为扣件连接；采用普通主梁悬挑方式，主梁间距1000mm，主梁与建筑物连接方式平铺在楼板上，采用压环钢筋锚固，锚固螺栓/钢筋直径16mm，主梁建筑物外悬挑长度1250mm，主梁外锚固点到建筑物边缘的距离100mm，主梁建筑物内锚固长度1600mm，主梁材料为工字钢，型号为18号工字钢，主梁合并根数1根；各排立杆依次距主梁外锚固点水平距离：300、1150；悬挑型钢主梁上第1个支撑点，支撑方式为上拉，材料类型为钢丝绳，距主梁外锚固点水平距离1150mm，支撑件上下固定点的垂直距离3300mm，支撑件上下固定点的水平距离1050mm；安装示意图施工工艺流程预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置→定位→垫板→立两边立杆，扣扫地杆、横向水平杆、纵向水平杆→立抛撑→树中间立杆→横向水平杆、纵向水平杆、防护栏杆→以此类推、形成一步闭合加体→搭第二步架→拉连墙件→拆抛撑→转角处设置“之”剪刀撑→挂密目安全网、铺脚手板→接立杆→架体外立面设置剪刀撑→搭第三步架（剪刀撑与安全网同步上）→…→完成。
质量要求脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求允许偏差(mm)示意图检查方法1 地基基础表面坚实平整-观察排水不积水垫板不晃动底座不滑动不沉降-10。

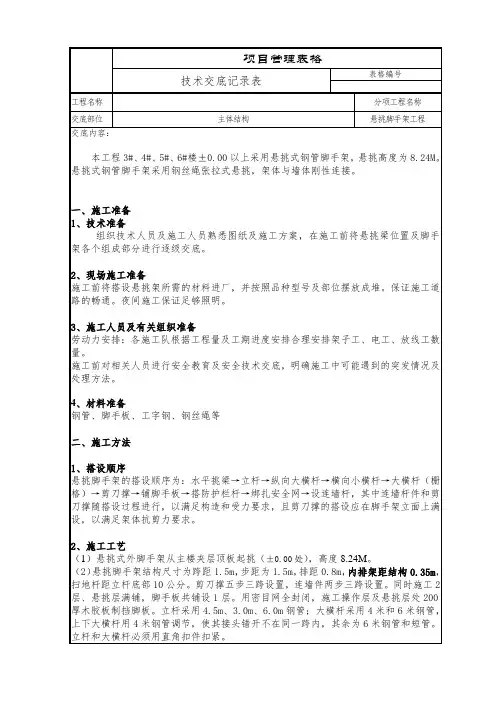

项目管理表格技术交底记录表表格编号工程名称分项工程名称交底部位主体结构悬挑脚手架工程交底内容：本工程3#、4#、5#、6#楼±0.00以上采用悬挑式钢管脚手架，悬挑高度为8.24M。
悬挑式钢管脚手架采用钢丝绳张拉式悬挑，架体与墙体刚性连接。
一、施工准备1、技术准备组织技术人员及施工人员熟悉图纸及施工方案，在施工前将悬挑梁位置及脚手架各个组成部分进行逐级交底。
2、现场施工准备施工前将搭设悬挑架所需的材料进厂，并按照品种型号及部位摆放成堆。
保证施工道路的畅通。
夜间施工保证足够照明。
3、施工人员及有关组织准备劳动力安排：各施工队根据工程量及工期进度安排合理安排架子工、电工、放线工数量。
施工前对相关人员进行安全教育及安全技术交底，明确施工中可能遇到的突发情况及处理方法。

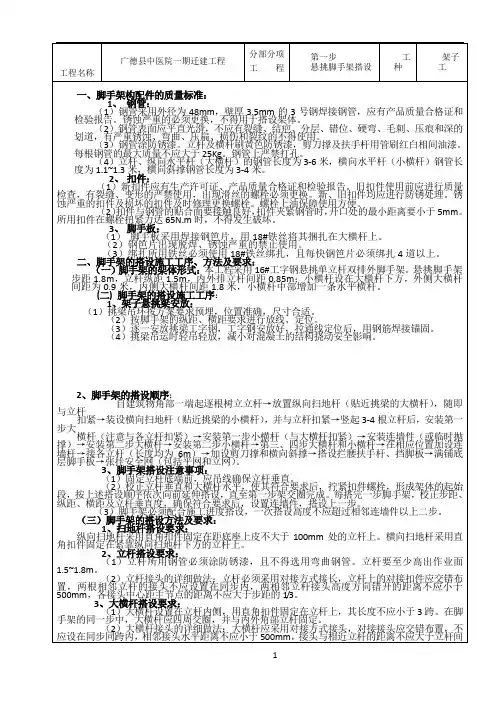

4、材料准备钢管、脚手板、工字钢、钢丝绳等二、施工方法1、搭设顺序悬挑脚手架的搭设顺序为：水平挑梁→立杆→纵向大横杆→横向小横杆→大横杆（栅格）→剪刀撑→铺脚手板→搭防护栏杆→绑扎安全网→设连墙杆，其中连墙杆件和剪刀撑随搭设过程进行，以满足构造和受力要求，且剪刀撑的搭设应在脚手架立面上满设，以满足架体抗剪力要求。
2、施工工艺（1）悬挑式外脚手架从主楼夹层顶板起挑（±0.00处），高度8.24M。
（2）悬挑脚手架结构尺寸为跨距1.5m，步距为1.5m，排距0.8m，内排架距结构0.35m，扫地杆距立杆底部10公分。
剪刀撑五步三跨设置，连墙件两步三跨设置。
同时施工2层、悬挑层满铺，脚手板共铺设1层。
用密目网全封闭，施工操作层及悬挑层处200厚木胶板制挡脚板。
立杆采用4.5m、3.0m、6.0m钢管；大横杆采用4米和6米钢管，上下大横杆用4米钢管调节，使其接头错开不在同一跨内，其余为6米钢管和短管。
立杆和大横杆必须用直角扣件扣紧。
外架立面搭设方法示意图（3）立杆接长、扶手接长应用对接扣件，杆件的对接接头应尽量靠近杆件的节点，应在该步或该跨的三分之一范围内。
挡脚板 2步1设 脚手板 2步1设 横向斜撑 6跨1设 连墙件布置方式两步三跨 连墙件连接方式 扣件连接地区 四川基本风压(kN/m 2)0.2 安全网 全封闭 悬挑方式 普通主梁悬挑锚固点设置方式压环钢筋 主梁合并根数n z1主梁建筑物外悬挑长度L x (mm)1250主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度L x (mm)1600梁/楼板混凝土强度等级C30主梁材料规格16号工字钢连墙件：布置两步三跨，竖向间距 3.00 米，水平间距3.00 米，采用扣件连接； 非阳台悬挑梁：外悬挑段长度1.20米，锚固段长度1.8米； 阳台悬挑梁： 外悬挑段长度2.7米， 锚固段长度3.3米；转角部位、凸窗及空调板处悬挑梁： 外挑1800mm ，锚固端长2700mm ；二．悬挑式脚手架构造形式及搭设方法1.搭设流程悬挑梁定位放线→预埋悬挑梁锚环→固定悬挑梁→放置立杆→放置扫地杆→第一步纵向水平杆→第一步横向水平杆→加设连墙件→第二步纵向水平杆→挂安全网→检查、验收。
3.型钢压环采用Φ16圆钢，在混凝土浇筑前预埋，锚环埋设至板底层钢筋位置，锚固大于150mm 。
预埋φ圆钢吊环mm 钢丝绳预埋φ圆钢吊环mm 钢丝绳工字钢U型环节点工字钢穿墙处理预埋吊点大样4.预埋吊环吊环采用Φ18圆钢加工制作，锚固大于550mm。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径20mm。
锚固U形钢筋拉环或螺栓应采用冷弯成型。
U形钢筋拉环、锚固螺栓与型钢间隙应用钢锲或木锲锲紧。
型钢悬挑梁固定端应采用2 个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，在预埋卡环处两侧各钢丝绳斜拉悬挑结构，拉于每根梁的半中处,并环抱梁底绕到工字钢处钢丝绳中间采用花篮螺栓调节钢丝绳松紧。
悬挑工字钢及斜拉钢丝绳以不大于1.5m层工字钢平面布置图）。
型钢悬挑脚手架(阳角B)技术交底工程名称 1 施工单位分项工程名称脚手架工程交底部位交底时间2020-10-01交底内容主要参数阳角处主梁悬挑方式:普通主梁悬挑；建筑物阳角处角度β(°)：90；横向立杆排数：2；阳角型钢主梁采用10号工字钢；主梁外锚固点离建筑物距离c(mm):250；悬挑主梁1：主梁锚固方式为压环钢筋；压环钢筋直径为16mm；主梁自内锚固点伸出长度L为3m；设置上拉下撑杆件，上拉杆件材料类型为钢丝绳，钢丝绳型号为6×19(a)，距主梁外锚固点的水平距离为1500mm，支撑件上下固定点的垂直距离为3000mm，支撑件上下固定点的水平距离为1146mm；悬挑主梁2：主梁锚固方式为压环钢筋；压环钢筋直径为16mm；主梁自内锚固点伸出长度L为2.7m；设置上拉下撑杆件，上拉杆件材料类型为钢丝绳，钢丝绳型号为6×19(a)，距主梁外锚固点的水平距离为1500mm，支撑件上下固定点的垂直距离为3000mm，支撑件上下固定点的水平距离为1195mm；悬挑主梁3：主梁锚固方式为压环钢筋；压环钢筋直径为16mm；主梁自内锚固点伸出长度L为2.5m；设置上拉下撑杆件，上拉杆件材料类型为钢丝绳，钢丝绳型号为6×19(a)，距主梁外锚固点的水平距离为1400mm，支撑件上下固定点的垂直距离为1500mm，支撑件上下固定点的水平距离为1111mm；悬挑主梁4：主梁锚固方式为压环钢筋；压环钢筋直径为16mm；主梁自内锚固点伸出长度L为2.3m；设置上拉下撑杆件，上拉杆件材料类型为钢丝绳，钢丝绳型号为6×19(a)，距主梁外锚固点的水平距离为1400mm，支撑件上下固定点的垂直距离为1500mm，支撑件上下固定点的水平距离为1146mm；悬挑主梁5：主梁锚固方式为压环钢筋；压环钢筋直径为16mm；主梁自内锚固点伸出长度L为2.2m；设置上拉下撑杆件，上拉杆件材料类型为钢丝绳，钢丝绳型号为6×19(a)，距主梁外锚固点的水平距离为1400mm，支撑件上下固定点的垂直距离为3000mm，支撑件上下固定点的水平距离为1150mm；安装示意图施工工艺流程阳角型钢与预埋件焊接→支撑上拉下撑杆件连接→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网质量要求材料性能和规格符合设计要求；焊缝饱满，支杆或拉绳应尽量对称设置，以保证受力均匀；支杆或拉绳与建筑物预埋件可靠连接；质量保证措施1、脚手架的各种材料，在进入施工现场时，应进行检查验收，经检查验收不合格的材料应及时清除出场；2、主要受力杆件的规格、杆件设置应符合专项施工方案的要求；3、地基应符合专项施工方案的要求，应平整坚实，垫板必须铺放平整，不得悬空；4、连墙件应设置牢固；5、剪刀撑、斜撑等的加固杆件应设置齐全，连接可靠；6、搭设过程中门洞、转角等部位的构造应符合《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011的规定7、在使用过程中，应对竹脚手架经常性的检查与维护，并应及时清理架体上的垃圾和杂物。

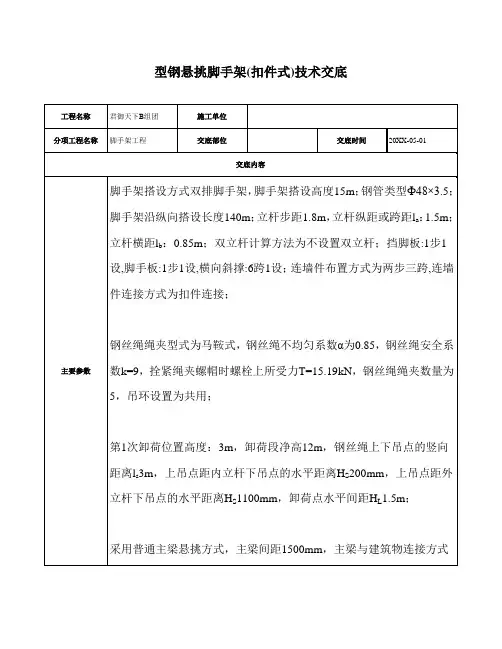

型钢悬挑脚手架(扣件式)技术交底主要参数脚手架搭设方式双排脚手架，脚手架搭设高度18m；钢管类型Ф48×3.5；脚手架沿纵向搭设长度100m；立杆步距1.8m，立杆纵距或跨距l a：1.5m；立杆横距l b：0.8m；双立杆计算方法为不设置双立杆；挡脚板:2步1设,脚手板:2步1设,横向斜撑:6跨1设；连墙件布置方式为两步三跨,连墙件连接方式为扣件连接；钢丝绳绳夹型式为抱合式，钢丝绳不均匀系数α为0.85，钢丝绳安全系数k=9，拴紧绳夹螺帽时螺栓上所受力T=15.19kN，钢丝绳绳夹数量为4，吊环设置为共用；第1次卸荷位置高度：18m，卸荷段净高1.8m，钢丝绳上下吊点的竖向距离l s3m，上吊点距内立杆下吊点的水平距离H S300mm，上吊点距外立杆下吊点的水平距离H S1100mm，卸荷点水平间距H L1.5m；采用普通主梁悬挑方式，主梁间距1500mm，主梁与建筑物连接方式平铺在楼板上，采用U型锚固螺栓锚固，锚固螺栓/钢筋直径16mm，主梁建筑物外悬挑长度3600mm，主梁外锚固点到建筑物边缘的距离100mm，主梁建筑物内锚固长度1600mm，主梁材料为工字钢，型号为16号工字钢，主梁合并根数1根；各排立杆依次距主梁外锚固点水平距离：400、1200；悬挑型钢主梁上第1个支撑点，支撑方式为上拉，材料类型为钢丝绳，距主梁外锚固点水平距离1150mm，支撑件上下固定点的垂直距离3300mm，支撑件上下固定点的水平距离1050mm；悬挑型钢主梁上第2个支撑点，支撑方式为下撑，材料类型为工字钢，距主梁外锚固点水平距离1160mm，支撑件上下固定点的垂直距离3300mm，支施工要求：4）在脚手架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫地杆；连墙件；5）当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施；6）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；7）工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准执行。

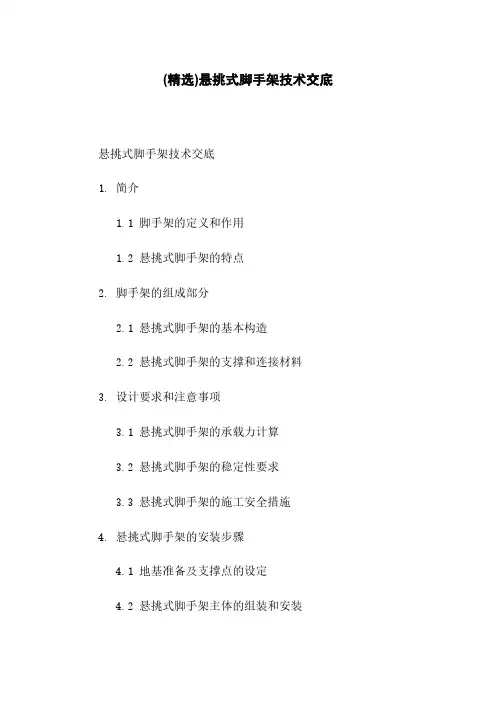

(精选)悬挑式脚手架技术交底悬挑式脚手架技术交底1. 简介1.1 脚手架的定义和作用1.2 悬挑式脚手架的特点2. 脚手架的组成部分2.1 悬挑式脚手架的基本构造2.2 悬挑式脚手架的支撑和连接材料3. 设计要求和注意事项3.1 悬挑式脚手架的承载力计算3.2 悬挑式脚手架的稳定性要求3.3 悬挑式脚手架的施工安全措施4. 悬挑式脚手架的安装步骤4.1 地基准备及支撑点的设定4.2 悬挑式脚手架主体的组装和安装4.3 悬挑式脚手架的调整和固定5. 使用和维护要求5.1 使用悬挑式脚手架的注意事项5.2 定期检查和维护悬挑式脚手架的要求5.3 悬挑式脚手架的拆除和储存6. 附件6.1 相关图纸和施工图6.2 相关规范和标准7. 法律名词及注释7.1 悬挑式脚手架：一种在施工现场用于支撑工人和材料的临时结构设备。
7.2 承载力：脚手架结构能够承受的最大力量。
7.3 稳定性：脚手架结构不发生倾覆或倒塌的能力。
7.4 施工安全措施：为了保障施工现场工人的人身安全而采取的措施。
7.5 调整和固定：调整脚手架结构使其平衡稳定，并用钢筋等材料固定。
7.6 拆除和储存：脚手架使用完毕后，将其拆除并安全地储存在指定区域。
悬挑式脚手架技术交底1. 脚手架的定义和作用1.1 脚手架的基本概念1.2 悬挑式脚手架的作用和适用领域2. 悬挑式脚手架的特点2.1 支撑结构的选择2.2 便于组装和调整2.3 适用于高层施工3. 悬挑式脚手架的组成部分3.1 主体支撑结构3.2 连接和固定材料4. 设计要求和注意事项4.1 承载力和稳定性要求4.2 悬挑式脚手架的安全设计4.3 施工现场环境条件5. 悬挑式脚手架的安装步骤5.1 地基准备和支撑点的设置5.2 主体结构的组装和安装5.3 调整和固定6. 使用和维护要求6.1 使用悬挑式脚手架的注意事项6.2 定期检查和维护的要求6.3 拆除和储存7. 附件7.1 相关图纸和施工图纸7.2 相关规范和标准8. 法律名词及注释8.1 悬挑式脚手架：一种用于支撑工人和材料的临时结构设备。

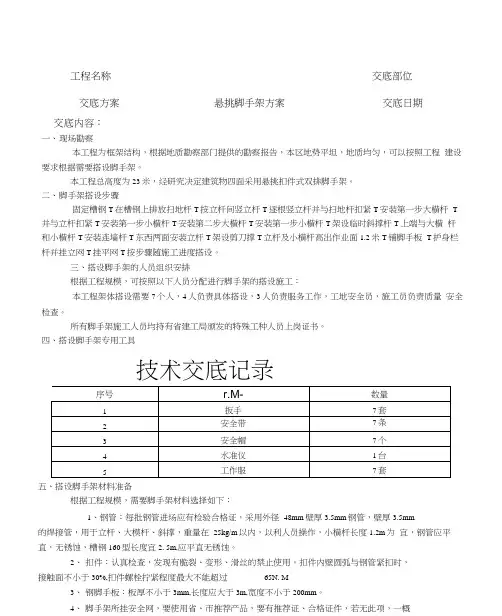

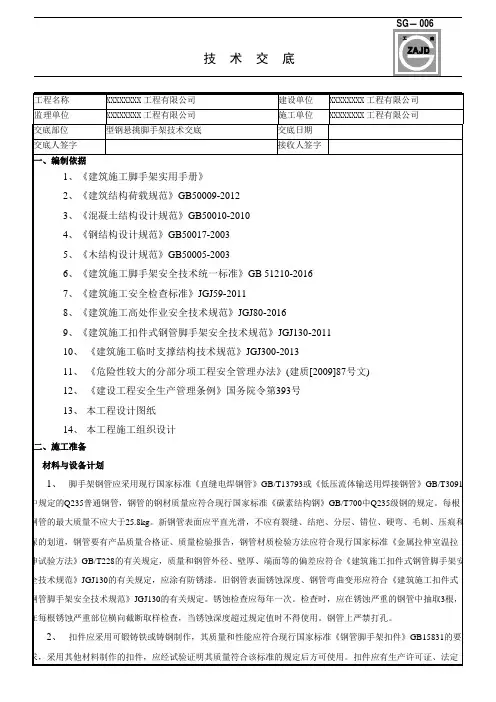

工程名称交底部位交底方案悬挑脚手架方案交底日期交底内容：一、现场勘察本工程为框架结构，根据地质勘察部门提供的勘察报告，本区地势平坦，地质均匀，可以按照工程建设要求根据需要搭设脚手架。
本工程总高度为23米，经研究决定建筑物四面采用悬挑扣件式双排脚手架。
二、脚手架搭设步骤固定槽钢T在槽钢上排放扫地杆T按立杆间竖立杆T逐根竖立杆并与扫地杆扣紧T安装第一步大横杆T 并与立杆扣紧T安装第一步小横杆T安装第二步大横杆T安装第一步小横杆T架设临时斜撑杆T上端与大横杆和小横杆T安装连墙杆T东西两面安装立杆T架设剪刀撑T立杆及小横杆高出作业面1.2米T铺脚手板T护身栏杆并挂立网T挂平网T按步骤随施工进度搭设。
三、搭设脚手架的人员组织安排根据工程规模，可按照以下人员分配进行脚手架的搭设施工：本工程架体搭设需要7个人，4人负责具体搭设，3人负责服务工作，工地安全员，施工员负责质量安全检查。
所有脚手架施工人员均持有省建工局颁发的特殊工种人员上岗证书。
四、搭设脚手架专用工具技术交底记录五、搭设脚手架材料准备根据工程规模，需要脚手架材料选择如下：1、钢管：每批钢管进场应有检验合格证，采用外径48mm壁厚3.5mm钢管，壁厚3.5mm的焊接管，用于立杆、大模杆、斜撑，重量在25kg/m以内，以利人员操作，小横杆长度1.2m为宜，钢管应平直，无锈蚀，槽钢160型长度宜2. 5m,应平直无锈蚀。
2、扣件：认真检查，发现有脆裂、变形、滑丝的禁止使用。
扣件内壁圆弧与钢管紧扣时，接触面不小于30%,扣件螺栓拧紧程度最大不能超过65N. M3、钢脚手板：板厚不小于3mm,长度应大于3m,宽度不小于200mm。
4、脚手架所挂安全网，要使用省、市推荐产品，要有推荐证、合格证件，若无此项，一概不能用。
六、脚手架搭设要求1、作为脚手架基础部分工16槽钢放置平整，固定牢固，待混凝土达到80%,强度方可扎设脚手架，脚手架底坐采用25mm螺纹钢，焊接于槽钢Z上，固定槽钢用14mm,圆钢也须焊接牢固。
