电工常用的电线线径及载流量计算方法其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。
由于选用电线时重要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单便利。
比如一平方铜电线流过6A电流是安全的，不会严重发热。
如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6是指线的横截面积。
单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。
参照《GB50231997》单芯结构；导体直径均为：1—1.13、1.5—1.38、2.5—1.78、4—2.25、6—2.76、其实大家说线径1.5/2之类的只是为了便利，是个很常见但是不常常被人矫正的错误。
没想到还怀疑住你了...三相电机的口决"容量除以千伏数，商乘系数点七六"（注0.76是取的功率因数0.85效率为0.9时）由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
负荷量：16A最多供3500W，实际掌控在1500W内20A最多供4500W，实际掌控在2000W内25A最多供5000W，实际掌控在2000W内32A最多供7000W，实际掌控在3000W内40A最多供9000W，实际掌控在4500W内表2电器的额定电流与导线标称横截面积数据现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。
答：0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A如何来计算电线所能承受的电功率？假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复:我们可以通过查电工手册，得出电线的最大允许载流量，依据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。
多大功率用多大电线电缆怎么计算在我们的日常生活和工作中，经常会遇到需要根据电器的功率来选择合适电线电缆的情况。
如果选择不当，可能会导致电线过热、短路甚至引发火灾等严重后果。
那么，究竟应该如何计算多大功率用多大的电线电缆呢？下面就让我们一起来详细了解一下。
首先，我们要明白电线电缆的规格是通过其截面积来表示的，常见的单位有平方毫米（mm²）。
而功率、电流和电压这三个参数之间存在着密切的关系。
功率（P）的计算公式为：P ＝ U × I ，其中 U 是电压，I 是电流。
在我们家庭用电中，电压通常是 220V （单相电），而在工业用电中，电压可能是 380V （三相电）。
在计算电线电缆所承载的电流时，我们需要考虑电线电缆的材质。
常见的电线电缆材质有铜和铝。
铜的导电性能优于铝，所以在相同条件下，铜质电线电缆能够承载的电流相对较大。
对于铜质电线电缆，每平方毫米截面积能够安全承载的电流约为 5 8 A ；对于铝质电线电缆，每平方毫米截面积能够安全承载的电流约为3 5 A 。
这只是一个大致的参考值，实际应用中还需要考虑环境温度、敷设方式等因素。
假设我们有一个功率为 2000W 的电器，使用的是 220V 的单相电，那么根据功率计算公式可得电流 I ＝ P ／ U ＝2000 ÷ 220 ≈ 909 A 。
如果我们选择铜质电线电缆，按照每平方毫米 5 8 A 的承载电流计算，为了保证安全，我们可以选择 25 平方毫米的电线。
如果是在工业环境中，一个功率为 5000W 的三相电机，使用的是380V 的三相电。
先计算其线电流 I ＝ P ÷（√3 × U × cosφ ），其中cosφ 是功率因数，一般取 08 左右。
则 I ＝ 5000 ÷（1732 × 380 × 08）≈ 95 A 。
同样选择铜质电线电缆，15 平方毫米的就可以满足要求。
电缆截面积的四种选择方法
1.根据负载电流选择截面积
根据负载电流选择截面积是最直接、常见的选择方法之一、根据电流
的大小，可以参考电力电缆截面积与负载电流的相关标准表格进行比对，
选择合适的截面积。
通常情况下，负载电流越大，所需要的截面积也越大。
2.根据电压降选择截面积
电缆在输送电能的过程中，会有一定的电压降，当电压降超过一定范
围时，会影响电缆的运行稳定性和电能的传输效率。
因此，可以根据所要
输送的负载电流，计算出电缆的运行电压降，然后选择截面积来控制电压
降在一定范围内。
3.根据热负荷选择截面积
电缆的截面积大小也会影响电缆的散热能力，如果电流过大，电缆截
面积过小，会导致电缆发热超过额定值，对于长时间使用的电缆来说，可
能会造成电缆的过载和老化。
因此，可以根据所要输送的负载电流和电缆
的散热能力，选择合适的截面积。
4.根据经济性选择截面积
选择电缆截面积还需要考虑成本因素。
通常情况下，截面积越大，导
体的用材越多，制造成本也会随之增加。
因此，在满足技术要求的前提下，应根据实际情况和经济性考虑，选择合适的截面积，以尽量降低成本。
综上所述，电缆截面积的选择需要考虑负载电流、电压降、热负荷和
经济性等因素。
在实际应用中，可以根据不同的情况综合考虑这些因素来
选择合适的截面积，以确保电缆的安全运行和电能的有效传输。
功率负荷如何计算电缆
计算电缆的功率负荷涉及到多个因素，包括电流、电阻、电压、温度等。
以下是一般情况下用于计算电缆功率负荷的方法。
1.电流计算：
根据负载的额定电流来计算电缆所需的电流容量。
负载电流可以通过负载的额定功率和额定电压来计算得到，公式为：
电流（A）=功率（W）/电压（V）
2.电阻计算：
电缆的导体具有电阻，电阻值取决于导体的材料、长度和横截面积等因素。
一般情况下，电缆的电阻可以通过电线规格表或电缆制造商的技术资料来获取。
3.电压降计算：
电缆在传输电流时会产生电阻导致电压降。
为防止电压过低影响正常工作，需要计算电缆的电压降。
电缆的电压降可以通过以下公式计算：电压降（V）=电阻（Ω）×电流（A）
4.环境温度计算：
电缆在不同温度下的功率负荷能力也会有所变化。
通常，在计算电缆功率负荷时，需要考虑环境温度对电缆导体的影响。
温度参考值可以从电缆制造商的技术资料中获取。
5.热量计算：
电缆在传输电流时会发热，因此需要计算电缆所产生的热量。
热量（W）=电流（A）×电压降（V）
6.选取合适的电缆规格：
根据以上计算结果，可以选择适合的电缆规格。
一般情况下，电缆的额定电流和额定功率负荷应大于实际所需的电流和功率负荷。

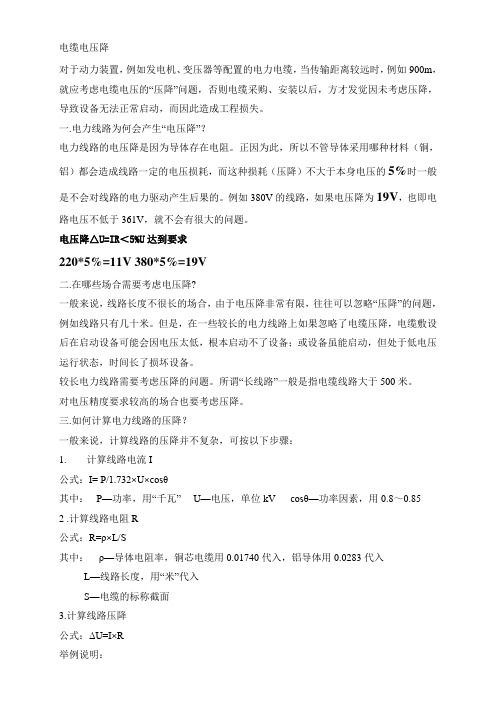

电缆电压降对于动力装置，例如发电机、变压器等配置的电力电缆，当传输距离较远时，例如900m，就应考虑电缆电压的“压降”问题，否则电缆采购、安装以后，方才发觉因未考虑压降，导致设备无法正常启动，而因此造成工程损失。
一.电力线路为何会产生“电压降”？电力线路的电压降是因为导体存在电阻。
正因为此，所以不管导体采用哪种材料（铜，铝）都会造成线路一定的电压损耗，而这种损耗（压降）不大于本身电压的5%时一般是不会对线路的电力驱动产生后果的。
例如380V的线路，如果电压降为19V，也即电路电压不低于361V，就不会有很大的问题。
电压降△U=IR＜5%U达到要求220*5%=11V 380*5%=19V二.在哪些场合需要考虑电压降?一般来说，线路长度不很长的场合，由于电压降非常有限，往往可以忽略“压降”的问题，例如线路只有几十米。
但是，在一些较长的电力线路上如果忽略了电缆压降，电缆敷设后在启动设备可能会因电压太低，根本启动不了设备；或设备虽能启动，但处于低电压运行状态，时间长了损坏设备。
较长电力线路需要考虑压降的问题。
所谓“长线路”一般是指电缆线路大于500米。
对电压精度要求较高的场合也要考虑压降。
三.如何计算电力线路的压降？一般来说，计算线路的压降并不复杂，可按以下步骤：1. 计算线路电流I公式：I= P/1.732×U×cosθ其中： P—功率，用“千瓦”U—电压，单位kV cosθ—功率因素，用0.8～0.852 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R举例说明：某电力线路长度为600m，电机功率90kW，工作电压380v，电缆是70mm2铜芯电缆，试求电压降。
解：先求线路电流II=P/1.732×U×cosθ=90÷（1.732×0.380×0.85）=161(A)再求线路电阻RR=ρ×L/S=0.01740×600÷70=0.149(Ω)现在可以求线路压降了：ΔU=I×R =161×0.149=23.99（V）由于ΔU=23.99V，已经超出电压380V的5%（23.99÷380=6.3%），因此无法满足电压的要求。
电线电缆线径、载流量如何计算及选型1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了。

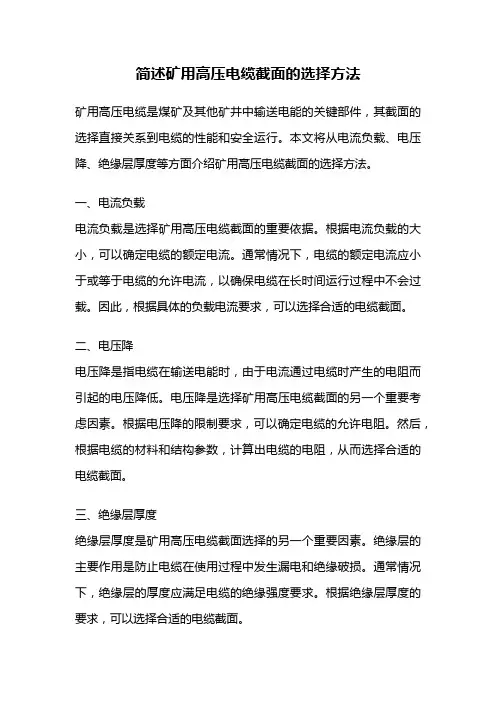

简述矿用高压电缆截面的选择方法矿用高压电缆是煤矿及其他矿井中输送电能的关键部件，其截面的选择直接关系到电缆的性能和安全运行。
本文将从电流负载、电压降、绝缘层厚度等方面介绍矿用高压电缆截面的选择方法。
一、电流负载电流负载是选择矿用高压电缆截面的重要依据。
根据电流负载的大小，可以确定电缆的额定电流。
通常情况下，电缆的额定电流应小于或等于电缆的允许电流，以确保电缆在长时间运行过程中不会过载。
因此，根据具体的负载电流要求，可以选择合适的电缆截面。
二、电压降电压降是指电缆在输送电能时，由于电流通过电缆时产生的电阻而引起的电压降低。
电压降是选择矿用高压电缆截面的另一个重要考虑因素。
根据电压降的限制要求，可以确定电缆的允许电阻。
然后，根据电缆的材料和结构参数，计算出电缆的电阻，从而选择合适的电缆截面。
三、绝缘层厚度绝缘层厚度是矿用高压电缆截面选择的另一个重要因素。
绝缘层的主要作用是防止电缆在使用过程中发生漏电和绝缘破损。
通常情况下，绝缘层的厚度应满足电缆的绝缘强度要求。
根据绝缘层厚度的要求，可以选择合适的电缆截面。
四、电缆材料电缆材料也是选择矿用高压电缆截面的重要考虑因素。
根据具体的使用环境和要求，选择适合的电缆材料。
常见的电缆材料包括铜导体、铝导体等。
根据导体材料的电导率和电缆截面的要求，可以确定合适的电缆截面。
五、环境条件环境条件也是选择矿用高压电缆截面的重要考虑因素之一。
根据具体的使用环境，选择适合的电缆截面。
例如，在高温环境下，需要选择耐高温的电缆材料和合适的截面，以确保电缆的安全运行。
选择矿用高压电缆截面的方法主要包括根据电流负载、电压降、绝缘层厚度、电缆材料和环境条件等因素进行综合考虑。
根据具体的要求和条件，选择合适的电缆截面，以确保电缆的性能和安全运行。
在选择过程中，还需要考虑电缆的成本和施工工艺等因素，以综合评估并做出最佳选择。
电工电线计算公式口诀摘要：一、导线规格及计算方法二、电缆规格及计算方法三、电缆长度计算公式四、电缆截面积计算公式五、常用电气计算公式口诀正文：在日常生活中，电工行业中的电线计算是一项基本技能。
掌握电线计算公式和口诀，既能保证电路的安全，又能避免浪费资源。
下面，我们就来详细介绍一下电工电线计算公式及口诀。
一、导线规格及计算方法导线规格主要包括导线的截面积、材质、长度等。
在选择导线规格时，首先要了解导线的用途和敷设方式。
根据电流大小、敷设环境等因素，选择合适的导线。
导线截面积的计算公式为：S=I/（ρ*λ），其中S为导线截面积，I为电流，ρ为导线材质的电阻率，λ为允许电压降。
二、电缆规格及计算方法电缆规格包括电缆的截面积、长度、敷设方式等。
在计算电缆规格时，要考虑电缆的负载能力、允许电压降、敷设环境等因素。
电缆截面积的计算公式为：S=I/(ρ*λ)，其中S为电缆截面积，I为电流，ρ为电缆材质的电阻率，λ为允许电压降。
三、电缆长度计算公式电缆长度的计算公式为：L=S*（U1-U2）/ρ，其中L为电缆长度，S为电缆截面积，U1为电源电压，U2为负载电压，ρ为电缆材质的电阻率。
四、电缆截面积计算公式在确定电缆截面积时，可根据以下经验口诀进行估算：1.动力电缆：每平方毫米截面积可承受电流约为10-15A；2.照明电缆：每平方毫米截面积可承受电流约为15-20A；3.控制电缆：每平方毫米截面积可承受电流约为5-10A。
五、常用电气计算公式口诀1.电流计算公式：I=P/U，其中I为电流，P为功率，U为电压；2.功率计算公式：P=UI，其中P为功率，U为电压，I为电流；3.电阻计算公式：R=U/I，其中R为电阻，U为电压，I为电流。
掌握这些电线计算公式和口诀，电工们在实际工作中就能更加得心应手，确保电路的安全和稳定。

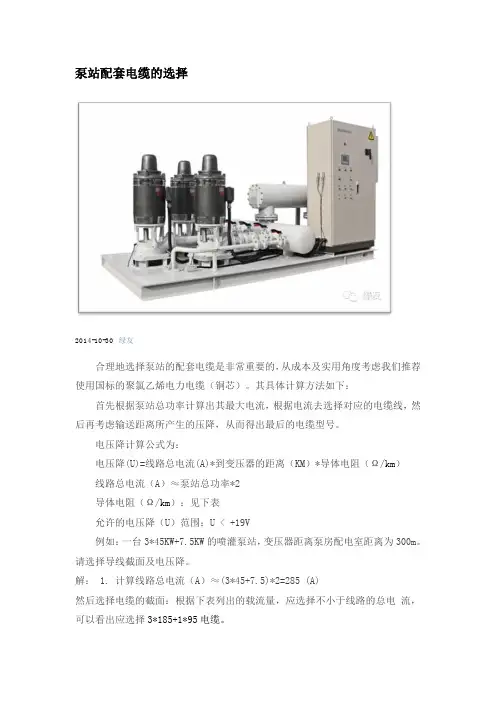

泵站配套电缆的选择
2014-10-30绿友
合理地选择泵站的配套电缆是非常重要的，从成本及实用角度考虑我们推荐使用国标的聚氯乙烯电力电缆（铜芯）。
其具体计算方法如下：
首先根据泵站总功率计算出其最大电流，根据电流去选择对应的电缆线，然后再考虑输送距离所产生的压降，从而得出最后的电缆型号。
电压降计算公式为：
电压降(U)=线路总电流(A)*到变压器的距离（KM）*导体电阻（Ω/km）
线路总电流（A）≈泵站总功率*2
导体电阻（Ω/km）：见下表
允许的电压降（U）范围：U < +19V
例如：一台3*45KW+7.5KW的喷灌泵站，变压器距离泵房配电室距离为300m。
请选择导线截面及电压降。
解： 1. 计算线路总电流（A）≈(3*45+7.5)*2=285 (A)
然后选择电缆的截面：根据下表列出的载流量，应选择不小于线路的总电流，可以看出应选择3*185+1*95电缆。
2. 计算电压降（U）= 285*0.3*0.0991=8.47V
由于线路允许的电压降为19V,故选用该电缆能满足技术要求。
电缆线计算公式范文电缆线计算公式是通过计算电缆线的电流负载、电压降低、电线长度等参数来确定电缆线的尺寸和规格的公式。
根据电流负载和导线材料，可以计算出电缆线的截面积。
根据电压降低和线路长度，可以计算出电线的截面积。
下面介绍几种计算电缆线尺寸的常用公式。
1.电流负载计算公式电流负载（A）=电力负载（W）/（电压（V）×功率因数）其中，电力负载为所需要的电功率，电压为电网的电压，功率因数为负载的功率因数。
2.电线长度和电压降低计算公式电线长度(m)=√（电线水平长度(m)²+电线垂直长度(m)²）电压降低(V)=电阻(Ω/m)×电流(A)×电线长度(m)3.电线长度和环境温度计算公式电线长度(m)=线路总长度(m)-默认长度(m)+安装长度(m)默认长度为一定的长度，例如100米。
安装长度根据电线的具体安装情况确定。
4.电缆线最大允许电流计算公式电线截面积(mm²) = （电流容量(A) × √ 3 × 1000） / （电线导体的导电率(A/mm²) × 电线电导率 (A/mm)）5.电线电导率计算公式电导率（A/mm²）= 电导性(t) × 电导性计算公式其中，电导性（%IACS）是导体的电导性指标，电导性计算公式根据导体材料的不同而不同。
上述公式是最常用的电缆线尺寸计算公式，可以用来计算不同载荷、电压、尺寸的电缆线。
举个例子，如果要计算一条电力负载为2000W，负载功率因数为0.8，电压为220V的电缆线的尺寸。
首先可以用公式1计算出电流负载为:电流负载=2000W/(220V×0.8)=11.36A接下来可以通过公式2计算出电线长度，假设电线水平长度为100m，垂直长度为10m：电线长度=√(100m²+10m²)=100.5m然后，可以通过公式3计算出最终的电线长度，假设线路总长度为120m，默认长度为100m，安装长度为10m：电线长度=120m-100m+10m=30m接下来可以通过公式4计算出电线的最大允许电流，假设导线导电率为58，电线电导率为0.034：电线截面积= (11.36A × √3 × 1000) / (58A/mm² × 0.034A/mm) = 525.51mm²通过以上计算，可以得到电缆线的尺寸为525.51mm²。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
① （380V,A+B+C，cosφ=0.8，电力功率*2=2A，电热功率1KW*1.5=1.5A）单相千瓦，4.5安。
② （220，A或B或C+N，1KW*4.5A）单相380，电流两安半。
③ (380V，A+B或B+C或C+A cosφ=1，1KW*2.5A)3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
① 这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】 320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
【例4】 100千乏的移相电容器（380伏三相）按“电热加半”算得电流为150安。
②在380/220伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相220伏用电设备。
这种设备的力率大多为1，因此，口诀便直接说明“单相（每）千瓦4.5安”。
计算时，只要“将千瓦数乘4.5”就是电流，安。
同上面一样，它适用于所有以千伏安为单位的单相220伏用电设备，以及以千瓦为单位的电热及照明设备，而且也适用于220伏的直流。
【例1】 500伏安（0.5千伏安）的行灯变压器（220伏电源侧）按“单相千瓦、4.5安”算得电流为2.3安。
【例2】 1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安。
对于电压更低的单相，口诀中没有提到。
可以取220伏为标准，看电压降低多少，电流就反过来增大多少。
比如36伏电压，以220伏为标准来说，它降低到1/6，电流就应增大到6倍，即每千瓦的电流为6*4.5=27安。
比如36伏、60瓦的行灯每只电流为0.06*27=1.6安，5只便共有8安。
③在380/220伏三相四线系统中，单相设备的两条线都是接到相线上的，习惯上称为单相380伏用电设备（实际是接在两相上）。
这种设备当以千瓦为单位时，力率大多为1，口诀也直接说明：“单相380，电流两安半”。
它也包括以千伏安为单位的380伏单相设备。
计算时，只要“将千瓦或千伏安数乘2.5”就是电流，安。
【例1】 32千瓦钼丝电阻炉接单相380伏，按“电流两安半”算得电流为80安。
【例2】 2千伏安的行灯变压器，初级接单相380伏，按“电流两安半”算得电流为5安。
【例3】 21千伏安的交流电焊变压器，初级接单相380伏，按“电流两安半”算得电流为53安。
估算出负荷的电流后在根据电流选出相应导线的截面,选导线截面时有几个方面要考虑到一是导线的机械强度二是导线的电流密度(安全截流量),三是允许电压降电压降的估算1．用途根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量。
2．口诀 (220V)提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失。
压损根据“千瓦．米”，2.5铝线20 KW·M—1%。
截面增大荷矩大，电压降低平方低。
①三相四线6倍计，即20KW·M×6—1%，铜线乘上1.7。
即20KW·M×1.7—1% ②感抗负荷压损高，10下截面影响小，若以力率0.8计，10上增加0.2至1。
③3．说明电压损失计算与较多的因素有关,计算较复杂。
估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备。
电压损失是按“对额定电压损失百分之几”来衡量的。
口诀主要列出估算电压损失的最基本的数据，多少“负荷矩”电压损失将为1%。
当负荷矩较大时，电压损失也就相应增大。
因些，首先应算出这线路的负荷矩。
所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径，不论线路的导线根数。
），单位就是“千瓦．米”。
对于放射式线路，负荷矩的计算很简单。
如下图1，负荷矩便是20*30=600千瓦．米。
但如图2的树干式线路，便麻烦些。
对于其中5千瓦设备安装位置的负荷矩应这样算：从线路供电点开始，根据线路分支的情况把它分成三段。
在线路的每一段，三个负荷（10、8、5千瓦）都通过，因此负荷矩为：第一段：10*（10+8+5）=230千瓦．米第二段：5*（8+5）=65千瓦．米第三段：10*5=50千瓦．米至5千瓦设备处的总负荷矩为：230+65+50=345千瓦．米下面对口诀进行说明：①首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米接着提出一个基准数据：2 .5平方毫米的铝线，单相220伏，负荷为电阻性（力率为1），每20“千瓦．米”负荷矩电压损失为1%。
这就是口诀中的“2 .5铝线20—1”。
在电压损失1%的基准下，截面大的，负荷矩也可大些，按正比关系变化。
比如10平方毫米的铝线，截面为2 .5平方毫米的4倍，则20*4=80千瓦．米，即这种导线负荷矩为80千瓦．米，电压损失才1%。
其余截面照些类推。
当电压不是220伏而是其它数值时，例如36伏，则先找出36伏相当于220伏的1/6。
此时，这种线路电压损失为1%的负荷矩不是20千瓦．米，而应按1/6的平方即1/36来降低，这就是20*（1/36）=0 .55千瓦．米。
即是说，36伏时，每0 .55千瓦．米（即每550瓦．米），电压损失降低1%。
“电压降低平方低”不单适用于额定电压更低的情况，也可适用于额定电压更高的情况。
这时却要按平方升高了。
例如单相380伏，由于电压380伏为220伏的1 .7倍，因此电压损失1%的负荷矩应为20*1 .7的平方=58千瓦．米。
从以上可以看出：口诀“截面增大荷矩大，电压降低平方低”。
都是对照基准数据“2 .5铝线20—1”而言的。
【例1】一条220伏照明支路，用2 .5平方毫米铝线，负荷矩为76千瓦．米。
由于76是20的3 .8倍（76/20=3 .8），因此电压损失为3 .8%。
【例2】一条4平方毫米铝线敷设的40米长的线路，供给220伏1千瓦的单相电炉2只，估算电压损失是：先算负荷矩2*40=80千瓦．米。
再算4平方毫米铝线电压损失1%的负荷矩，根据“截面增大负荷矩大”的原则，4和2 .5比较，截面增大为1 .6倍（4/2 .5=1 .6），因此负荷矩增为20*1 .6=32千瓦．米（这是电压损失1%的数据）。
最后计算80/32=2 .5，即这条线路电压损失为2 .5%。
②当线路不是单相而是三相四线时，（这三相四线一般要求三相负荷是较平衡的。
它的电压是和单相相对应的。
如果单相为220伏，对应的三相便是380伏，即380/220伏。
）同样是2 .5平方毫米的铝线，电压损失1%的负荷矩是①中基准数据的6倍，即20*6=120千瓦．米。
至于截面或电压变化，这负荷矩的数值，也要相应变化。
当导线不是铝线而是铜线时，则应将铝线的负荷矩数据乘上1 .7，如“2 .5铝线20—1”改为同截面的铜线时，负荷矩则改为20*1 .7=34千瓦．米，电压损失才1%。
【例3】前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%。
对电炉供电的那条线路，若是铜线，则80/（32*1 .7）=1 .5，电压损失为1 .5%。
【例4】一条50平方毫米铝线敷设的380伏三相线路，长30米，供给一台60千瓦的三相电炉。
电压损失估算是：先算负荷矩：60*30=1800千瓦．米。
再算50平方毫米铝线在380伏三相的情况下电压损失1%的负荷矩：根据“截面增大荷矩大”，由于50是2 .5的20倍，因此应乘20，再根据“三相四线6倍计”，又要乘6，因此，负荷矩增大为20*20*6=2400千瓦．米。
最后1800/2400=0 .75，即电压损失为0 .75%。
③以上都是针对电阻性负荷而言。
对于感抗性负荷（如电动机），计算方法比上面的更复杂。
但口诀首先指出：同样的负荷矩——千瓦．米，感抗性负荷电压损失比电阻性的要高一些。
它与截面大小及导线敷设之间的距离有关。
对于10平方毫米及以下的导线则影响较小，可以不增高。
对于截面10平方毫米以上的线路可以这样估算：先按①或②算出电压损失，再“增加0 .2至1”，这是指增加0 .2至1倍，即再乘1 .2至2。
这可根据截面大小来定，截面大的乘大些。
例如70平方毫米的可乘1 .6，150平方毫米可乘2。
以上是指线路架空或支架明敷的情况。
对于电缆或穿管线路，由于线路距离很小面影响不大，可仍按①、②的规定估算，不必增大或仅对大截面的导线略为增大（在0 .2以内）。
【例5】图1中若20千瓦是380伏三相电动机，线路为3*16铝线支架明敷，则电压损失估算为：已知负荷矩为600千瓦．米。
计算截面16平方毫米铝线380伏三相时，电压损失1%的负荷矩：由于16是2 .5的6 .4倍，三相负荷矩又是单相的6倍，因此负荷矩增为：20*6 .4*6=768千瓦．米 600/768=0 .8即估算的电压损失为0 .8%。
但现在是电动机负荷，而且导线截面在10以上，因此应增加一些。
根据截面情况，考虑1 .2，估算为0 .8*1 .2=0 .96，可以认为电压损失约1%。
以上就是电压损失的估算方法。
最后再就有关这方面的问题谈几点：一、线路上电压损失大到多少质量就不好？一般以7~8%为原则。
