《计算机辅助设计》练习题库

《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。

A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。

A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。

A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。

A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。

A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。

A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。

A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。

A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。

A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。

计算机辅助设计考试理论题附答案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、单选61.以下软件不能完成计算机辅助设计的是： ( )答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能： ( )A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C不能处理以下哪类信息： ( )A.矢量图形B.光栅图形C.声音信息D.文字信息答案：C软件可以进行三维设计，但不能进行：( )A.线框建模B.表面建模C.实体建模D.参数化建模答案：D默认时正角度测量按( )。

A.顺时针方向B.逆时针方向C.任意方向答案：B66.通常我们在定义绘图环境时使用最多的是( )对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是( )。

（基础知识）答案：B68.使用夹点不可能实现( )操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲( )字母后回车而自动封闭。

（基础知识）答案：A70.在CAD中单位设置的快捷键是( )。

（基础知识）+U+U答案：B软件中我们一般都用( )单位来做图以达到最佳的效果。

A.米B.厘米C.毫米D.分米答案：C72.在CAD中文本窗口切换的快捷键是( )答案：B73.在CAD中圆弧快捷键是( ) 。

答案：B74.在CAD中绘制圆的直径按( )键。

答案：D75.在CAD中定数等分的快捷键是( )。

76.答案：D76.在CAD中点的快捷键是( )。

77.答案：：C中绘制弧形的快捷键( )。

答案：C中用多段线绘制弧形时D表示弧形的( )。

A.大小B.位置C.方向D.坐标答案：C79.在CAD中图形界限的命令是( ) 。

+o+a+0+1+2标准答案：A80.在CAD中查看距离命令是( )。

答案：C81.在AutoCAD中复制其它文件中块的命令快捷键是( )。

《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。

A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。

A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。

A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。

A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。

A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。

A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。

A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。

A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。

A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。

《计算机辅助设计》期末考试试卷附答案一．选择题(4分×10)1．在CAD中获取帮助的快捷键是( )A) F1 B) F2 C) F3 D) F42．在CAD中下列不可以用分解命令分解的图形( )A）圆形B）填充的图案C）多线D）块) 3．在AutoCAD中，如果。

层是当前层，则它不可以被(A）关闭和删除B）锁死和关闭C）冻结和锁死D）删除和冻结4．下列哪种对象不能利用偏移(OFFSET)命令偏移( )。

A）文本B）圆弧C）线D）样条曲线5．使用ZOOM命令缩放图形时，图形的实际尺寸将( )A）按比例变大B）按比例缩小C）随机缩放D）不变6．应用延伸命令“extend”进行对象延伸时( )A）必须在二维空间中延伸B）可以在三维空间中延伸C）可以延伸封闭线框D）可以延伸文字对象7．在CAD中取消命令执行的键( )A) 按回车键B) 按空格键C) 按ESC键D）按F1键8．下面的各选项都可以绘制圆弧，除了哪一项不行( )A）起点、圆心、终点B）起点、圆心、方向C）圆心、起点、长度D）起点、终点、半径9．在图层管理器中，影响图层显示的操作有( )A）锁定图层B）新建图层C）删除图层D）冻结图层10．一个完整的尺寸由哪几部分组成( )A）尺寸线、文本、箭头B）尺寸线、尺寸界线、文本、标记C）基线、尺寸界线、文本、箭头D）尺寸线、尺寸界线、文本、箭头二．判断题：（正确：T；错误：F）（5分×8）1. AutoCAD中的倒圆角命令(fillet)中的圆角半径不可设为0。

（）2. 锁定图层中的属性值不能编辑。

（）3. 相对极坐标输入格式中极角以逆时针方向为正。

（）4. AutoCAD中的倒圆角命令(fillet)可用于两条相互平行的直线。

（）5. Auto CAD中层名为“0”的图层，缺省设置线型为Co ntinuo us、颜色为White，它们不能被改变。

（）6. 利用特性选项板可以修改选定对象或对象集的任何可以修改的特性值。

一、单选61.以下软件不能完成计算机辅助设计的是： ( )A.solidworksB.WordC.AutoCADD.UG答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能： ( )A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C63.AutoCAD不能处理以下哪类信息： ( )A.矢量图形B.光栅图形C.声音信息D.文字信息答案：C64.AutoCAD软件可以进行三维设计，但不能进行：( )A.线框建模B.表面建模C.实体建模D.参数化建模答案：D65.AutoCAD默认时正角度测量按( )。

A.顺时针方向B.逆时针方向C.任意方向答案：B66.通常我们在定义绘图环境时使用最多的是( )对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是( )。

（基础知识）A.DLMLINEARB.STYLEC.DTEXTD.MTEXT答案：B68.使用夹点不可能实现( )操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲( )字母后回车而自动封闭。

（基础知识）A.CB.GD.0答案：A70.在CAD中单位设置的快捷键是( )。

（基础知识）A.UMB.UNC.CTRL+UD.ALT+U答案：B71.CAD软件中我们一般都用( )单位来做图以达到最佳的效果。

A.米B.厘米C.毫米D.分米答案：C72.在CAD中文本窗口切换的快捷键是( )A.F1B.F2C.F3D.F4答案：B73.在CAD中圆弧快捷键是( ) 。

A.trB.aC.recD.pl答案：B74.在CAD中绘制圆的直径按( )键。

A.bB.wC.pD.D答案：D75.在CAD中定数等分的快捷键是( )。

76.A.MIB.LENC.F11D.DIV答案：D76.在CAD中点的快捷键是( )。

77.A.WB.OC.PO答案：：C77.AutoCAD中绘制弧形的快捷键( )。

《计算机辅助设计》练习题库
————————————————————————————————作者：————————————————————————————————日期：
一、草图练习
练习1 （P98）
练习2（P100）练习3 (P102)
练习4 练习5
二、特征建模
练习1 (图中
练习2 (图中练习3 (根据二维图形
练习4 (图中练习5 (图中练习6 (图中
练习7 (根据二维图形画
外部内部练习8 (图
内部外部
练习9 (图
练习10 根据此剖面图
三、三维曲线与曲面设计
练习1 （P254）
练习2 (P248)
练习3 (P251)
练习4 (P253)
四、装配体设计
(一) 根据图1~5所示零件图，完成图6所示的装配体设计
图 1
图 2 图 3
图4 轮子 图 5
底支轴 轮轴图6 装
(二）根据图1~4所示零件图（具体尺寸见教材P301),完成图5所示的装配体设计图 1 图 2
图3 滚
图4 保
图5装
五、工程图创建
根据给定的二维图完成三维模型的创建，并生成工程图.使试图的数量、表达方式及标注方式与所给二维工程图一致.
练习1
练习2
练。

计算机辅助设计试题及答案一、单项选择题（共15题，每题1分）1、设置AUTOCAD图形边界的命令是limits。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。

A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A 和B 知识点：1.13、将绘制的图形保存为样板文件的文件名为。

A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。

A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。

A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR下，应采用的最佳方式是。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。

A、移动B、比例C、旋转D、阵列知识点：5.411、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是。

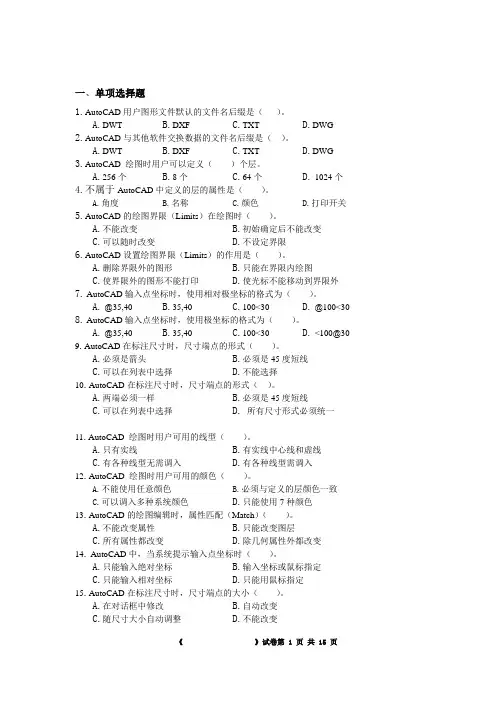

一、单项选择题1.AutoCAD用户图形文件默认的文件名后缀是（）。

A.DWTB.DXFC.TXTD.DWG2.AutoCAD与其他软件交换数据的文件名后缀是（）。

A.DWTB.DXFC.TXTD.DWG3.AutoCAD 绘图时用户可以定义（）个层。

A.256个B.8个C.64个D. 1024个4.不属于AutoCAD中定义的层的属性是（）。

A.角度B.名称C.颜色D.打印开关5.AutoCAD的绘图界限（Limits）在绘图时（）。

A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限6.AutoCAD设置绘图界限（Limits）的作用是（）。

A.删除界限外的图形B.只能在界限内绘图C.使界限外的图形不能打印D.使光标不能移动到界限外7. AutoCAD输入点坐标时，使用相对极坐标的格式为（）。

A. @35,40B.35,40C.100<30D. @100<308. AutoCAD输入点坐标时，使用极坐标的格式为（）。

A. @35,40B.35,40C.100<30D. <100@309.AutoCAD在标注尺寸时，尺寸端点的形式（）。

A.必须是箭头B.必须是45度短线C.可以在列表中选择D.不能选择10.AutoCAD在标注尺寸时，尺寸端点的形式（）。

A.两端必须一样B.必须是45度短线C.可以在列表中选择D.所有尺寸形式必须统一11.AutoCAD 绘图时用户可用的线型（）。

A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入12.AutoCAD 绘图时用户可用的颜色（）。

A.不能使用任意颜色B.必须与定义的层颜色一致C.可以调入多种系统颜色D.只能使用7种颜色13.AutoCAD的绘图编辑时，属性匹配（Match）（）。

A.不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变14. AutoCAD中，当系统提示输入点坐标时（）。

计算机辅助设计(CAD)考试题库1、在绘制二维图形时，要绘制多段线，可以选择( B )命令。

A.“绘图”|“3D多段线”B.“绘图”|“多段线”C.“绘图”|“多线”D.“绘图”|“样条曲线”2、复制的快捷键是( A )A.COB.OC.XD.EX3、【旋转】命令用于将对象绕( B )旋转。

A.原点B.任意指定点C.随机点D.屏幕中心4、执行( C )命令对闭合图形无效。

A.打断B.复制C.拉长D.删除5、测量一条斜线的长度，标注法是（ B ）A.线性标注B.对齐标注C.连续标注D.基线标注6、命令可以方便地查询指定两点之间的直线距离以及该直线与X轴的夹角( B )。

A.点坐标B.距离C.面积D.面域7、CAD软件中我们一般都用( C )单位来做图以达到最佳的效果A.米B.厘米C.毫米D.分米8、在AutoCAD2004中，要将左右两个视口改为左上、左下、右三个视口可选择( D )命令。

A.“视图”|“视口”|“一个视口”B.“视图”|“视口”|“三个视口”C.“视图”|“视口”|“合并”D.“视图”|“视口”|“两个视口”9、标准渲染预设中，哪个渲染质量是最好的( D )A.草图质量B.中等质量C.高级质量D.演示质量10、下列不属于基本标注类型的标注是( B )。

A.对齐标注B.基线标注C.快速标注D.线性标注11.CAD的英文缩写是（ B ）。

A.计算机辅助制造B.计算机辅助设计C.电子设计自动化D.电子线路设计12、下面哪个命令用于把单个或多个对象从它们的当前位置移至新位置，且不改变对象的尺寸（ C ）A.ARRAYB.COPYC.MOVED.ROTATE13、通过局部预览可以看到( A )A.图纸尺寸B.打印的图形的一部分C.与图纸尺寸相关的打印图形D.以上都不是14、AutoCAD软件不能用来进行( A )。

A.图像处理B.服装设计C.电路设计D.零件设计15、在绘制直线时，可以使用以下快捷输入方式( B )A.cB.LC.panD.E。

计算机辅助设计考试试题一、选择题1. CAD是指以下哪项内容？A. 计算机辅助设计B. 计算机辅助绘图C. 计算机辅助制造D. 计算机辅助开发2. 下列哪个软件是计算机辅助设计中最常用的CAD软件？A. AutoCADB. PhotoshopC. SketchUpD. SolidWorks3. CAD系统具有以下哪些功能？A. 绘图功能B. 三维建模功能C. 零件装配功能D. 以上都是4. CAD绘图中常用的命令“移动”功能是用来做什么的？A. 将对象在平面内沿指定方向移动B. 改变对象的尺寸C. 在画面中进行旋转操作D. 创建新的图层5. 在CAD绘图中，可以使用的“捕捉”功能包括以下哪些选项？A. 端点B. 中点C. 弧中心D. 以上都是二、填空题1. CAD是计算机辅助设计的缩写，全称为_____________。

2. CAD系统最早起源于哪个国家？_____________。

3. CAD绘图中常用的命令“缩放”可以调整对象的_____________。

4. CAD软件中常用的文件格式是_____________。

5. “图层”在CAD绘图中起到了什么作用？它可以_____________。

三、论述题1. 请简要说明计算机辅助设计对于现代工业制造的重要性。

计算机辅助设计在现代工业制造中发挥着重要作用。

首先，CAD系统可以提高设计效率，节省设计周期。

通过CAD软件，设计师可以准确地绘制三维模型，实现快速的设计和修改。

其次，CAD系统可以提供更精确的设计结果，减少误差。

通过自动化的计算和模拟，可以大大减少设计与制造过程中的错误。

最后，CAD系统使得设计与制造之间的协作更加方便。

设计师可以将设计文件直接发送给制造部门，减少了信息传递的时间和误差。

2. 请简要介绍CAD系统在建筑设计中的应用。

CAD系统在建筑设计中广泛应用。

首先，建筑师可以使用CAD软件进行平面布局和绘制建筑图纸。

通过CAD系统的辅助，建筑师可以更加准确地制定建筑方案并进行修改。

计算机辅助设计考试试题一、选择题（共50题，每题2分，共100分）1. 下列关于计算机辅助设计（CAD）的定义，正确的是：A. CAD是使用计算机软件进行图形设计和绘制的过程。

B. CAD是一种通过电脑来模拟绘制图纸的技术。

C. CAD是一种用于制造和设计过程中的计算机软件。

D. CAD是一种利用计算机进行三维建模的工具。

2. CAD技术在工程设计中的优点包括：A. 加快设计进度，减少重复劳动。

B. 提高设计效率，减少错误率。

C. 实现可视化设计，方便修改和调整。

D. 所有选项都正确。

3. CAD软件的主要功能不包括：A. 图形绘制和编辑。

B. 三维建模和渲染。

C. 数据处理和分析。

D. 电子邮件和聊天功能。

4. 下列哪种CAD软件更适合进行建筑设计：A. AutoCADB. Pro/ENGINEERC. SolidWorksD. CATIA5. CAD软件中的“图层”功能主要用于：A. 对不同部分进行分组和管理。

B. 进行图形的放大和缩小。

C. 实现图形的旋转和镜像处理。

D. 控制图形的颜色和线型。

（接下来的选择题文本省略）二、填空题（共10题，每题5分，共50分）1. CAD是（）的缩写。

2. SolidWorks是一种常用的（）软件。

3. 在AutoCAD中，可以使用（）命令将多条线段连接起来。

4. CAD技术的广泛应用使得（）得到了极大的推广。

5. 在计算机辅助设计中，通常使用（）来表示三维物体。

（接下来的填空题文本省略）三、简答题（共4题，每题20分，共80分）1. 请简述计算机辅助设计的发展历程及其应用领域。

2. CAD软件的图层功能有何作用？请举例说明。

3. 简要介绍一种常用的三维建模软件，并描述其特点。

4. 在进行建筑设计时，CAD技术的优势和不足有哪些？（接下来的简答题文本省略）四、设计题（共2题，每题25分，共50分）1. 请使用AutoCAD软件完成以下平面图的绘制：（题图省略，描述需要绘制的图形）2. 请使用SolidWorks软件完成以下三维模型的设计：（题图省略，描述需要设计的三维模型）（接下来的设计题文本省略）综上所述，计算机辅助设计考试试题涵盖了选择题、填空题、简答题和设计题，以全面考察学生对CAD相关知识和技能的掌握程度。

计算机辅助设计复习题(课程代码 392365)一、单选题（本大题共45小题）1. Photoshop中,新建文件的快捷键是（）A. Shift+NB. Ctrl+OC. Ctrl+ND. Shift+O参考答案：C2. Photoshop中,与选择文件菜单中的“打开”命令实现相同结果的快捷键是（）A. Ctrl+ OB. Ctrl+ NC. Ctrl+ Shift + OD. Shift + O参考答案：A3. 在Photoshop中，文件菜单中的"打开为"命令可以（）A. 打开一个新的图片B. 将某个图像文件以某种特定方式打开C. 打开一个新建文件D. 打开所有格式的图片文件参考答案：B4. CorelDraw中，使用“螺纹”工具绘制螺纹形式时，每圈螺纹间距固定不变的是______A. 对称式B. 对数式C. 两者都是D. 两者都不是参考答案：A5. 下列哪种格式用于网页中的图像制作（）A. EPSB. DCS 2.0C. TIFFD. JPEG参考答案：D6. CorelDraw中，当我们有许多个选择对象时，要取消所有选定对象按______键A. ShiftB. AltC. CtrlD. Esc参考答案：D7.色彩模式ＨＳＢ中的Ｈ是指（）A. 色相B. 明度C. 亮度D. 纯度参考答案：A8.下列哪种格式支持图层（）A. PSDB. JPGC. BMPD. DCS 2.0参考答案：A9. 对于色彩模式RGB,字母R,G,B,分别代表（）A. 青色，黄色和黑色B. 蓝色，绿色和黑色C. 红色，黄色和蓝色D. 红色，绿色和蓝色参考答案：D10. 在Photoshop中将前景色和背景色恢复为默认颜色的快捷键是______A. DB. XC. TabD. Alt 参考答案：A11. 用于印刷的Photoshop图像文件必须设置为（）色彩模式A. RGBB. CMYKC. 灰度D. 黑白位图参考答案：B12. 对于色彩模式CMYK,字母C,M,Y,K,分别代表（）A. 青色,黄色,黑色和洋红B. 蓝色,洋红,黄色和白C. 青色,洋红,黄色和黑色D. 白色,洋红,黄色和黑参考答案：C13. 在Photoshop中，在使用各种绘图工具的时候，如何暂时切换到吸管工具______A. 按住Alt键B. 按住Ctrl键C. 按住Shift键D. 按住Tab键参考答案：A14. 在Photoshop中,使用矩形和椭圆选框工具时, 需配合（）键才能做出正形选区A. AltB. CtrlC. ShiftD. Alt + Ctrl 参考答案：C15. 在Photoshop中，下列哪种工具可以选择连续的相似颜色的区域（）A. 矩形选框工具B. 椭圆选框工具C. 魔棒工具D. 磁性套索工具参考答案：C16. Photoshop中，在颜色拾取器中，可以对颜色有以下哪几种描述方式______A. HSB、RGB、Grayscale、CMYKB. HSB、IndexedColor、Lab、CMYKC. HSB、RGB、Lab、CMYKD. HSB、RGB、Lab、ColorTable参考答案：C17．在Photoshop中，将选区进行反选的快捷键是（）A. Ctrl+Shift+IB. Ctrl+UC. Ctrl+DD. Ctrl+Shift+E参考答案：A18. 下列哪个是Photoshop图象最基本的组成单元（）A. 节点B. 色彩空间C. 像素D. 路径参考答案：C19. 在Photoshop中渐变工具有几种渐变形式______A. 3种B. 4种C. 5种D. 6种参考答案：C20. 图像分辨率的单位是（）A. dpiB. ppiC. lpiD. Pixel参考答案：B21. 图像的分辨率为300象素每英寸，则每平方英寸上分布的象素总数为（）A. 600B. 900C. 60000D. 90000参考答案：D22．在Photoshop中,如何才能以100％的比例显示图象（）A．在图像上按住Alt键的同时单击鼠标B．单击Zoom Tool（缩放工具）C．双击Hand Tool（抓手工具）D．双击Zoom Tool（缩放工具）参考答案：D23. 在Photoshop中使用仿制图章工具（CloneStampTool）按住______键并单击可以确定取样点A. Alt键B. Ctrl键C. Shift键D. Alt+Shift键参考答案：A24. 在Photoshop中，如何复制一个图层（）A. 选择“编辑”>“复制”B. 选择“图象”>“复制”C. 选择“文件”>“复制图层”D. 将图层拖放到图层面板下创建新图层的图标上参考答案：D25. 在Photoshop中,放大图像的快捷键是（）A. Ctrl+ +B. Tab + +C. Shift + +D. Alt + + 参考答案：A26. 在Photoshop中，要使某图层与其下面的图层合并的快捷键是（）A. Ctrl+KB. Ctrl +DC. Ctrl +ED. Ctrl +J参考答案：C27. 在Photoshop中,缩小图像的快捷键是（）A. Ctrl+ -B. Tab + -C. Shift + -D. Alt + - 参考答案：A28. 在Photoshop中，合并可见图层可按什么快捷键（）A．Ctrl+Shift+E B. Ctrl+Alt+E C.Ctrl +E D. Ctrl+Alt+Shift+E参考答案：A29. CorelDraw中，双击矩形工具会得到（）A. 锁定对象B. 全选对象C. 默认宽度、长度的矩形D. 和工作页面等大的矩形参考答案：D30. 在Photoshop中,以下选项中不属于图层的混合模式的有（）A. 正常B. 强光C. 大小D. 叠加参考答案：C31. 当Photoshop警告你内存不够时，下列哪个解决方案是可选的（）A. 保存后退出，再重新进入B. 使用内存整理工具C. 增大虚拟内存D. 清除历史记录参考答案：D32. 在Photoshop中,Alpha 通道最主要的用途是（）A. 保存图像色彩信息B. 创建新通道C. 用来存储和建立选择范围D. 为路径提供的通道参考答案：C33. 在Photoshop中，要对文字图层执行滤镜效果时，首先应当做什么（）A. 选择“图层＞栅格化＞文字”命令B. 直接在滤镜菜单下选择一个滤镜命令C. 确认文字图层和其它图层没有链接D. 使得这些文字变成选择状态，然后在滤镜菜单下选择一个滤镜命令参考答案：A34. 在Photoshop中,按住（）键,单击ALPHA通道可将其对应的选择区载入到图像中A. CtrlB. ShiftC. AltD. Enter参考答案：A35．在Photoshop中，下列那个不属于通道（）A．彩色通道 B．Alpha通道 C．专色通道D．路径通道参考答案：D36. 在Photoshop中,蒙版抠图的原理是（）A．使图像中不需要的部分删除 B．全部隐藏C．黑色控制显示，白色控制隐藏 D．白色控制显示，黑色控制隐藏参考答案：D37. 在Photoshop中,若要进入快速蒙版状态，应该首先（）A. 建立一个选区B. 选择一个Alpha 通道C.单击工具箱中的快速蒙版图标D. 单击编辑菜单中的快速蒙版参考答案：A38. 在Photoshop对话框中，压住（）键，可使取消按钮变成复位按钮A. ShiftB. AltC. CtrlD. space(空格) 参考答案：B39. 在Photoshop中下面有关模糊工具（BlurTool）和锐化工具（SharpenTool）的使用描述不正确的是______A. 它们都是用于对图像细节的修饰B. 按住Shift键就可以在这两个工具之间切换C. 模糊工具可降低相邻像素的对比度D. 锐化工具可增强相邻像素的对比度参考答案：B40. 在Photoshop中,变换选区命令不可以对选择范围进行哪个编辑（）A. 缩放B. 变形C. 不规则变形D. 旋转参考答案：C41. 在CorelDraw中，当我们新建页面时,我们不能通过属性栏设定的是（）A. 页面大小B. 页面方向C. 分辨率D. 页面形式参考答案：C42. 在Photoshop中，在色彩范围对话框中为了调整颜色的范围，应当调整（）A. 反相B. 消除锯齿C. 颜色容差D. 羽化参考答案：C43.在Photoshop中,临时切换到抓手工具的快捷键是（）A. AltB. 空格C. ShiftD. Ctrl参考答案：B44. 自由变化选区的快捷键是（）A. Ctrl+DB. Ctrl+Alt+CC. Ctrl+TD. Ctrl+V参考答案：C45. 在Photoshop中拷贝图像某一区域后，创建一个矩形选择区域，选择“编辑-粘贴入”命令，此操作的结果是下列哪一项______A. 得到一个无蒙版的新图层B. 得到一个有蒙版的图层，但蒙版与图层间没有链接关系C. 得到一个有蒙版的图层，而且蒙版的形状为矩形，蒙版与图层间有链接关系D. 如果当前操作的图层有蒙版，则得到一个新图层，否则不会得到新图层参考答案：B二、填空题（本大题共15小题）1. CorelDraw中，用“手绘”工具绘制直线时需按住（）键参考答案：Ctrl2. 在Photoshop中将前景色和背景色颜色进行交换的快捷键是（）参考答案： X3. 在CorelDraw中，两次点击一种物体后可以拖动它四角的控制点进行（）参考答案：旋转4.在Photoshop中，关闭文件的快捷键是（）参考答案：Ctrl+W5. 在CorelDraw中，使用"矩形"工具绘制方形时,需按住（）键6. 在Photoshop中，表示图像大小的单位有像素、英寸、厘米、毫米、点和（）参考答案：派卡7. CorelDraw中，转换成曲线的快捷键是（）参考答案：Ctrl+ Q8. 在Photoshop中，移动工具的快捷键是（）参考答案：V9. 在Photoshop中,按（）键,可按上次的参数再做一次上次的滤镜参考答案：Ctrl+F10. 在Photoshop中，裁剪工具的快捷键是（）参考答案：C11. 在制作稿件时，常会遇到“出血”线，那么出血的尺寸为（）参考答案：3mm12. 在CorelDraw中，使用调色板调色时，使用鼠标（）可以对物体轮廓填色参考答案：右键13. 在Photoshop中，G是（）工具的快捷键是参考答案：渐变14. 在CorelDraw中，要编排大量的文字，应选择（）参考答案：段落文本15. 在CorelDraw中，打散对象的快捷键是（）参考答案：Ctrl+ K三、判断题（本大题共15小题）1. CorelDraw提供了再制、仿制、剪贴板途径来创建绘图中的副本。

计算机辅助设计练习题填空题1.CAD是的简称，CAM是的简称。

答：Computer Aided Design 计算机辅助设计、Computer Aided Manufacturing 计算机辅助制造2.Protel99SE编辑电原理图时，将电源、地线视为一个元件，通过网络标号来区分。

一般将电源的网络标号定义为，地线的网络标号定义为。

答：VCC、GND3.制作直插元件封装时，焊盘所属图层为。

答：Multi-Layer4.设计规则检查的英文全称是，缩写是。

答：Design Rule Check 、DRC5.印制电路板英文全称是，缩写为。

答：Printed Circuit Board、PCB6.进行电路板设计规则检查，应执行的命令为。

答：Tools/Design Rule Check7.原理图编辑时，执行[Reports]命令，生成电路板信息表。

答：Board Information8.PCB印制板中的计量单位有两种，英制单位的1mil约等于毫米。

答：0.02549.在进行电原理图编辑时，分立元件如电阻、电容、电感、三极管、电位器等元件的电气图形符号存放在元件库中。

答：Miscellaneous Devices.DDB10.是原理图编辑器SCH与印制板编辑器PCB之间连接的纽带。

答：网络表文件(.net)11.新元件的制作除了直接绘制新元件外，还可通过来制作新元件。

答：修改已有元件12.项目文件本质上还是原理图文件，只是扩展名为而已，当模块电路原理图内含有更低层次的子电路时，该模块电路原理图的扩展名依然为。

答：.prj 、.sch13.层次原理图设计中项目文件（.prj）本质是文件。

答：原理图14.protel99中，在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99SE/Library/Sch”文件夹下的元件图形符号库内。

答：sim.ddb15.如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系。

计算机辅助设计考试题一、选择题1. 计算机辅助设计（CAD）是指利用计算机技术辅助完成设计工作的过程。

以下哪项属于计算机辅助设计的主要应用领域？A. 医学科研B. 电影制作C. 建筑设计D. 航空航天2. 在计算机辅助设计中，CAD软件通常包含多个主要模块。

以下哪项不属于常见的CAD软件模块？A. 绘图模块B. 模型建立模块C. 仿真分析模块D. 数据库管理模块3. 在计算机辅助设计中，我们可以使用不同的数据交换格式进行文件的传输和共享。

以下哪个格式常用于3D模型的数据交换？A. JPGB. PDFC. STLD. XLS4. CAD软件提供了丰富的基本图形绘制工具。

以下哪个工具可以用于创建直线？A. 画弧工具B. 画矩形工具C. 画多边形工具D. 画线工具5. CAD软件中的图层功能可以用于管理不同元素的可见性和编辑状态。

以下哪个选项描述了图层功能的正确用途？A. 用于控制图形的颜色和填充方式B. 用于创建复杂的3D模型C. 用于编辑图形的尺寸和比例D. 用于组织不同元素并控制其显示二、填空题1. 在CAD中，缩放命令用于调整图形的________。

2. CAD中，多段线工具可以绘制由多个________组成的闭合图形。

3. CAD中，镜像命令可以沿指定的________线对图形进行镜像操作。

三、综合题某企业希望利用CAD软件进行产品设计，并生成相关的3D模型和制图文件。

请按照以下要求完成设计任务：1. 使用CAD软件中的模型建立模块创建一个简单的3D产品模型，该模型应包括至少5个组成部分，并具备一定的结构层次。

2. 使用CAD软件中的绘图模块为产品模型生成俯视图和侧视图两种视图，并确保视图中的各个组成部分均能清晰显示。

3. 使用CAD软件中的注释工具为俯视图和侧视图添加文字标注，并提供产品的尺寸大小和其他重要说明。

4. 使用CAD软件中的渲染功能对产品模型进行适当的材质和光源设置，生成真实的3D效果图。
