KRONES克朗斯吹瓶机工作原理

吹瓶机的吹瓶原理和工艺流程目前大部分吹瓶机都还是二步法吹瓶机,即必须先将塑料原料做成瓶胚,然后再进行吹制.现今一般常用的是PET材质的环保塑料。

统称为PET吹瓶机。

一、吹瓶原理吹瓶机的吹瓶过程分为两个部分1、预热将瓶坯（胚）通过红外线高温灯管照射，将瓶坯（胚）的坏（胚）体部分加热软化，为了保持瓶口形状，瓶坯（胚）口是不需要加热的，因此需要一定的冷却装置对其进行冷却操作。

2、吹瓶成型该阶段是将已经预热好的瓶坯（胚）放置到已经做好的吹模中，对其内进行高压充气。

把瓶坯（胚）吹拉成所需的瓶子。

全自动吹瓶机通过机械手的操作将吹瓶的两个操作合在一起完成，免去了中间人工将预热好的瓶坯放入吹模的过程。

大大加快了生产的速率。

二、吹瓶机的工艺流程吹瓶机吹塑过程是一个双向拉伸的过程，在此过程中，PET链呈双向延伸、取向和排列，从而增加了瓶壁的机械性能，提高了拉伸、抗张、抗冲强度，并有很好的气密性。

虽然拉伸有助于提高强度，但也不能过分拉伸，要控制好拉伸吹胀比：径向不要超过3.5～4.2，轴向不要超过2.8～3.1。

瓶坯的壁厚不要超过4.5mm。

吹瓶是在玻璃化温度和结晶温度之间进行的，一般控制在90～120度之间。

在此区间PET表现为高弹态，快速吹塑、冷却定形后成为透明的瓶子。

在一步法中，此温度是由注塑过程中的冷却时间长短决定的（如青木吹瓶机），所以要衔接好注—吹两工位的关系。

吹塑过程中有：拉伸—一次吹—二次吹，三个动作的时间很短，但一定要配合好，特别是前两步决定了料的总体分布，吹瓶质量的好坏。

因此要调节好：拉伸起始时机、拉伸速度、预吹起始和结束时机，预吹气压力，预吹气流量等，如有可能，能控制瓶坯总体的温度分布，瓶坯内外壁的温度梯度。

在快速吹塑、冷却过程中，瓶壁内有诱导应力产生。

对充气饮料瓶来说，它可抗内压，有好处，但对热灌装瓶来说就要保证在玻璃化温度以上让它充分释放。

吹制成形的PET瓶，主要应用于：饮料、乳品、酒类、调味品和日化品五大领域，我们凭借行业领航企业的品牌形象、先进系统的解决方案、精雕细琢的制造水平、规范强大的工程能力和有口皆碑的售后服务，赢得了国内外品牌厂商的信赖和认可，并与可口可乐、怡宝、景田、屈臣氏、中富、海洋、海天、加林山、纳爱斯等国内外著名液体（饮料）工厂建立了广泛而亲密的合作。

08200_Pneumatic_BM_single_0702_d_e.ppt©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Pneumatik BM single 供气系统40 barP2 40 bar1S140 barSafety valve 40 bar / 安全阀Shut off valve /排气08200_Pneumatic_BM_single_0702_d_e.pptDiagram 11V5 Proportional valve / 比例阀40 bar1V6 Dome Regulator / 圆顶调节阀Signal (4Signal (4 --2020 mAmAmA) from the Siemens PLC) from the Siemens PLCFinal blowing pressure /终吹压力40 barP2P240 barP208200_Pneumatic_BM_single_0702_d_e.ppt©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.P208200_Pneumatic_BM_single_0702_d_e.ppt©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Air distributor (rotary union) /空气分配轴空气分配轴（（旋转接头旋转接头））Stretch rod up/down (7 bar)拉伸杆向上/向下向下（（7bar ）Control Pressure (10 bar)控制压力控制压力（（10bar ）Connection to the cylinders s 连接到拉伸汽缸Signal (4 Signal (4 ––20 20 mA mA mA) ) from B&R PLC来自B&R PLC 的信号的信号（（4 4 ––20 20 mA mA ）Pressure in from air distributor Regulation Unit for P1 (18V1)P1（节装置Proportional Valve Dome Regulator圆顶调节阀Blow Pressure SensorP17 bar10 barP1P2拉伸杆气环排气©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.ppt08200_Pneumatic_BM_single_0702_d_e.ppt©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Diagram 9:Blowing nozzle bloc / 吹嘴部分P2P1EX1EX 2P1P2Diagram 9:Blowing Valves / 机械阀P1©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.pptDiagram 9: Blowing Valve/Bar10Bar08200_Pneumatic_BM_single_0702_d_e.pptkrones Academy –Pneumatic single©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Diagram 9: Exhaust Muffler (Silencer) / 消声器P1P2Diagram 9: Pressure sensor /压力开关©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.ppt24Diagram 10: Stretching valve 22V3 / 拉伸电磁阀©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.pptDiagram 11: Compensation/ 压力补偿©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.ppt7 bar6V2辅助气源Not connected/nicht angeschlossen5V2HM2, 8barKRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.HM2, 8bar KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.3.2－瓶胚装载凸轮装置3.3 -Preform flap3.3－瓶坯挡板©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.ppt3.4 -Chain tensioner3.4－链条张紧气缸Sensor传感器©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent.08200_Pneumatic_BM_single_0702_d_e.ppt开/锁模08200_Pneumatic_BM_single_0702_d_e.ppt ©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Diagram 2: 14 bar, 7 bar4V54V34V114 bar08200_Pneumatic_BM_single_0702_d_e.ppt ©KRONES AG 2007 -No utilisation,copying and/or distribution without author's consent. Thank you!。

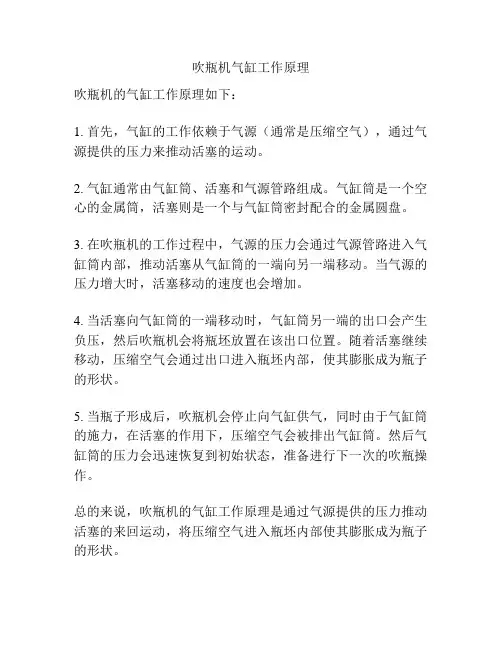

吹瓶机气缸工作原理
吹瓶机的气缸工作原理如下：
1. 首先，气缸的工作依赖于气源（通常是压缩空气），通过气源提供的压力来推动活塞的运动。

2. 气缸通常由气缸筒、活塞和气源管路组成。

气缸筒是一个空心的金属筒，活塞则是一个与气缸筒密封配合的金属圆盘。

3. 在吹瓶机的工作过程中，气源的压力会通过气源管路进入气缸筒内部，推动活塞从气缸筒的一端向另一端移动。

当气源的压力增大时，活塞移动的速度也会增加。

4. 当活塞向气缸筒的一端移动时，气缸筒另一端的出口会产生负压，然后吹瓶机会将瓶坯放置在该出口位置。

随着活塞继续移动，压缩空气会通过出口进入瓶坯内部，使其膨胀成为瓶子的形状。

5. 当瓶子形成后，吹瓶机会停止向气缸供气，同时由于气缸筒的施力，在活塞的作用下，压缩空气会被排出气缸筒。

然后气缸筒的压力会迅速恢复到初始状态，准备进行下一次的吹瓶操作。

总的来说，吹瓶机的气缸工作原理是通过气源提供的压力推动活塞的来回运动，将压缩空气进入瓶坯内部使其膨胀成为瓶子的形状。

定义吹瓶机，最浅显的解释就是能将做好的瓶胚通过一定的工艺手段吹成瓶子的机器。

目前大部分吹瓶机都还是二步法吹瓶机，即必须先将塑料原料做成瓶胚，然后再进行吹制。

现今一般常用的是PET材质的环保塑料。

热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。

吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。

50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。

中空容器的体积可达数千升，有的生产已采用了计算机控制。

适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。

根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。

吹瓶的过程又分为两个部分一、预热将瓶坯（胚）通过红外线高温灯管照射，将瓶坯（胚）的坯（胚）体部分加热软化，为了保持瓶口形状，瓶坯（胚）口是不需要加热的，因此需要一定的冷却装置对其进行冷却操作。

二、吹瓶成型该阶段是将已经预热好的瓶坯（胚）放置到已经做好的吹模中，对其内进行高压充气，把瓶坯（胚）吹拉成所需的瓶子。

市面上的吹瓶机一般分为全自动和半自动两种。

全自动吹瓶机通过机械手的操作将吹瓶的两个操作合在一起完成，免去了中间人工将预热好的瓶坯（胚）放入吹模的过程。

大大加快了生产的速率，当然价格也为比半自动的要高。

产品的选择如何选择自己所需要的吹瓶机型号，想必也是大家最为关注的话题。

一般来说，根据自己所需的产品来选择吹瓶机的型号。

征对不同的用量的厂家，一般关注的是一出几腔的、瓶子容量的大小，及每小时的产量。

通过自己的需要来选择符合自己所需的型号是非常关键的。

如今，国内做吹瓶机的厂家也相当之多，在价格合适的基础上选择一个品牌不错的厂家也应该是考虑的关键，国内比较大的吹瓶机厂商主要集中在浙江台州。

克朗斯自动化生产线吹瓶机浅谈精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-天津冶金职业技术学院毕业课题吹瓶机在自动化饮料生产中的应用及维护系别电气工程系专业电气自动化班级2008级4班学生姓名高冈指导教师周敬2011年 5 月 5 日摘要随着人民生活水平的提高，饮料的市场需求量也不断增加，产品的质量就成为了生产厂商和消费者关注的问题。

人民生活水平的日益提高，对健康，绿色和营养食品需求日益增加，食品饮料制造商面临着就如何提高产品质量，满足日益严格的行业规范需求，提高产能，优化企业生产流程，缩短产品的上市时间，降低企业的生产和运营成本等很多问题。

而采用现代的自动化控制和管理信息系统，提高企业的信息化管理水平就是有效地解决以上问题的途径。

吹瓶、灌装、套标、喷码是影响PET饮料瓶质量的四道关键工序。

吹瓶机在自动化生产中是矿物质水生产中非常重要的生产设备,KRONES是世界知名的水处理公司,它利用西门子多种通信网络让S7-300读取各种接近开关、光电开关、压力开关、温度开关、传感器等开关量的状态,控制各种阀门、继电器、接触器、现场总线等,以实现CPU对这些设备的数据采集与控制。

关键词：自动化控制，吹瓶机，传感器，现场总线目录1吹瓶机的自动化概述目前，饮料的市场需求量也不断增加，自动化生产线的出现大大提到了生产产能。

世界四大吹瓶机吹塑机强国美、日、德、意均十分重视市场及用户生产要求，把提高机器转数、提高生产率作为设计追求的重要指标。

提高生产率的一个主要途径是提高转速，但提高机器转速是一个复杂问题；速度越高，单件生产成本越低，可厂房使用面积也随之提高，故障率也随之提高，反会使效率降低，因此应寻求两者最优结合点：机器转速提高对其他元件的材质、可靠性、性能及寿命也要产生相关影响，一般而言，提高转速15%～20%就会带来一系列复杂问题，何况电动机转速也是有限的，不能想多快就多快。

吹瓶机的工作原理及瓶子检测项目一、Sidel吹瓶机包括供坯系统、加热系统、吹瓶系统、辅助设备和控制系统。

1、供坯系统供坯系统就是一套使PET瓶从无序到有序排列并运动的系统，瓶坯在提升机的作用下从料斗中落入导轨，由于瓶坯自身形状的原因，从而使瓶坯尾部朝上，头部朝下，并在自身重力作用下向前滑动，部分未能落入导轨的瓶坯在踢坯装置的作用下通过回收输送带重新回到料斗中。

这样一来，导轨中剩下的瓶坯都是有序排列的，在自身重力的作用下进入加热系统。

2、加热系统加热系统的作用：对瓶坯进行加热，使其获得便于压力加工的塑性。

加热系统由灯管、反光片、鼓风装置、冷却装置等组成。

烘箱中的远红外灯管对瓶坯进行辐射加热，由于反光片的存在，使瓶坯两侧同时受热，瓶坯向前运动的同时自转，使受热更加均匀。

烘箱中的鼓风机对系统进行热循环，使烘箱内温度均匀。

冷却装置的作用是冷却瓶口，使瓶口尺寸稳定。

要想获得好的产品，加热这个过程是非常重要的，要保证加热温度合适，瓶坯受热均匀。

如果温度过高，则瓶子可能会出现焦化、白雾、过薄甚至破裂现象；温度过低，则可能导致瓶子局部积料、发白甚至破裂。

如果温度不均匀，则可能导致瓶子变形甚至破裂。

3、吹瓶系统吹瓶系统主要由拉伸装置、预吹装置、吹瓶装置、排气装置组成。

瓶坯在拉伸杠的作用下受到机械拉伸，拉伸的同时预吹气，使瓶子初具形状而后进行吹瓶，最后排气取出瓶子。

预吹的主要作用是使材料分布均匀，便于吹瓶，预吹瓶形状的好坏直接决定了吹塑工艺的难易与瓶子性能的好坏，正常的预吹瓶形状为纺锤形。

4、辅助设备sidel sbo14吹瓶机的辅助设备有模温机和瓶口检测设备。

模温机用于给模具输送一定温度的水，它是由热交换器对水进行加热，而后由泵输送给模具。

模温机的作用主要有两种：（1）用来维持模具恒温，维持产品的稳定性（2）用来冷却瓶子瓶口检测设备的简要工作原理：由数码相机里的光源发出的光照射到瓶口后反射到芯片上，光由芯片转换为电压，电压经CPU处理后转换为相应的亮度值，从而形成图像。
