“化工原理”第6章《精馏》复习题.

一．选择题1． 蒸馏是利用各组分（）不同的特性实现分离的目的。

CA 溶解度；B 等规度；C 挥发度；D 调和度。

2．在二元混合液中，沸点低的组分称为（）组分。

CA 可挥发；B 不挥发；C 易挥发；D 难挥发。

3．（）是保证精馏过程连续稳定操作的必不可少的条件之一。

AA液相回流； B 进料； C 侧线抽出； D 产品提纯。

4．在（）中溶液部分气化而产生上升蒸气，是精馏得以连续稳定操作的一个必不可少条件。

CA 冷凝器；B 蒸发器；C 再沸器；D 换热器。

5．再沸器的作用是提供一定量的（ ）流。

DA 上升物料；B 上升组分；C 上升产品；D 上升蒸气。

6．冷凝器的作用是提供（ ）产品及保证有适宜的液相回流。

BA塔顶气相； B 塔顶液相； C 塔底气相； D 塔底液相。

7．冷凝器的作用是提供塔顶液相产品及保证有适宜的（）回流。

BA气相； B 液相； C 固相； D 混合相。

8．在精馏塔中，原料液进入的那层板称为（）。

CA浮阀板； B 喷射板； C 加料板； D 分离板。

9．在精馏塔中，加料板以下的塔段（包括加料板）称为（）。

BA精馏段； B 提馏段； C 进料段； D 混合段。

10．某二元混合物，进料量为100 kmol/h ， x F = 0.6 ，要求塔顶 x D 不小于 0.9 ，则塔顶最大产量为（）。

( 则 W=0) BA 60 kmol/h； B 66.7 kmol/h ；C 90 kmol/h ； D 100 kmol/h 。

11．精馏分离某二元混合物，规定分离要求为 xD 、x w。

如进料分别为xF 1 、xF 2 时，其相应的最小回流比分别为R min 1 、 R min 2 。

当 x F1 xF 2 时，则 （ ）。

AA．Rmin 1R min 2 ； B ． R min 1R min 2 ； C ． Rmin 1 Rmin 2 ； D ． R min 的大小无法确定12． 精馏的操作线为直线，主要是因为（ ）。

1. 用一连续精馏塔分离二元理想溶液，进料量为100kmol/h，进料组成为0.4（摩尔分率，下同），馏出液组成为0.9，残液组成为0.1，相对挥发度为2.5，饱和液体进料。

塔顶冷凝器为全凝器，塔釜间接蒸汽加热。

操作回流比为3。

试求：（1）馏出液及残液量；（2）塔釜每小时产生的蒸汽量为多少kmol？（3）离开塔釜上一块理论板液相组成为多少？2.在连续精馏塔中，精馏段操作线方程y=0.75x+0.2075，q线方程式为y=-0.5x+1.5xF，xW=0.05，试求：(1)回流比R、馏出液组成xD；(2)进料液的q 值；(3)当进料组成xF=0.44、塔釜间接蒸汽加热时，提馏段操作线方程。

3.用常压精馏塔分离双组分理想混合物，泡点进料，进料量100kmol/h，加料组成为50%，塔顶产品组成xD=95%，产量D=50kmol/h，塔釜间接蒸汽加热。

回流比R=2Rmin，设全部塔板均为理论板，以上组成均为摩尔分率。

相对挥发度为3。

求（1）最小回流比Rmin；（2）精馏段和提馏段的上升蒸汽量；（3）列出该情况下提馏段操作线方程。

4.用连续精馏塔在常压下分离苯－甲苯混合液，泡点进料，塔顶馏出量为75kmol/h ，在塔釜温度下，釜液的汽化潜热为41900kJ/kmol ，精馏段操作线方程为y=0.72x+0.25。

已知在操作条件下加热水蒸汽的汽化潜热为2140kJ/kg 。

（1）试求加热蒸汽消耗量，kg/h ；（2）若精馏塔在全回流下操作，已知釜液的组成为0.01（摩尔分率），物系的平均相对挥发度为2，试求釜上方第一块板下流的液相组成。

塔釜可视为一块理论板。

5.分离苯一甲苯混合液，原料液中含苯0.5（摩尔分率，下同），泡点进料，馏出液中要求含苯0.95，塔顶用分凝器一全凝器流程（如图），测得塔顶回流液中含苯0.88，离开塔顶第一层理论板的液体含苯0.79，求：(1) 操作条件下平均相对挥发度 ；（2) 操作回流比R ； (3) 最小回流比Rmin 。

一．选择题1．蒸馏是利用各组分（）不同的特性实现分离的目的。

CA溶解度； B 等规度； C 挥发度； D 调和度。

2．在二元混合液中，沸点低的组分称为（）组分。

CA可挥发； B 不挥发； C 易挥发； D 难挥发。

3．（）是保证精馏过程连续稳定操作的必不可少的条件之一。

AA液相回流； B 进料； C 侧线抽出； D 产品提纯。

4．在（）中溶液部分气化而产生上升蒸气，是精馏得以连续稳定操作的一个必不可少条件。

CA冷凝器； B 蒸发器； C 再沸器； D 换热器。

5．再沸器的作用是提供一定量的（）流。

DA上升物料； B 上升组分； C 上升产品； D 上升蒸气。

6．冷凝器的作用是提供（）产品及保证有适宜的液相回流。

BA塔顶气相； B 塔顶液相； C 塔底气相； D 塔底液相。

7．冷凝器的作用是提供塔顶液相产品及保证有适宜的（）回流。

B A气相； B 液相； C 固相； D 混合相。

8．在精馏塔中，原料液进入的那层板称为（）。

CA浮阀板； B 喷射板； C 加料板； D 分离板。

9．在精馏塔中，加料板以下的塔段（包括加料板）称为（）。

B A精馏段； B 提馏段； C 进料段； D 混合段。

10．某二元混合物，进料量为100 kmol/h ，x F = 0.6 ，要求塔顶 x D不小于 0.9 ，则塔顶最大产量为（）。

( 则 W=0)BA 60 kmol/h；B 66.7 kmol/h；C 90 kmol/h；D 100 kmol/h。

11．精馏分离某二元混合物，规定分离要求为xD、xw。

如进料分别为xF1、xF 2时，其相应的最小回流比分别为Rmin 1、Rmin 2。

当xF1xF 2时，则（）。

AA．Rmin 1Rmin 2；B．Rmin 1Rmin 2；C．Rmin 1Rmin 2；D．Rmin的大小无法确定12．精馏的操作线为直线，主要是因为（）。

D A．理论板假定； C.理想物系；B．塔顶泡点回流； D.恒摩尔流假定13．某二元混合物，其中 A 为易挥发组分。

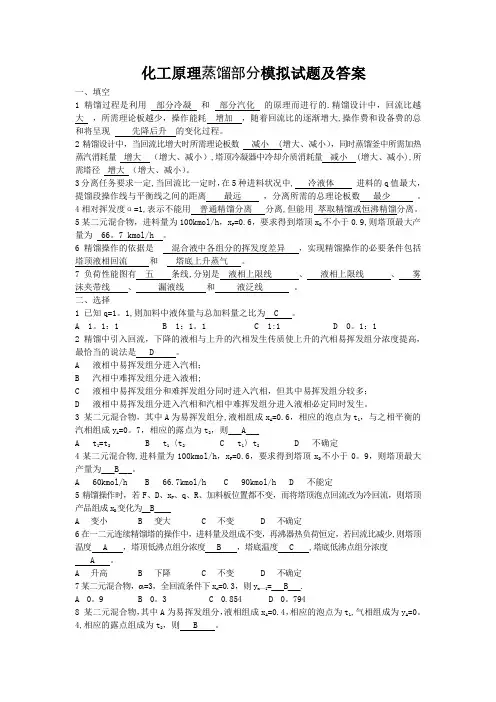

化工原理蒸馏部分模拟试题及答案一、填空1精馏过程是利用部分冷凝和部分汽化的原理而进行的.精馏设计中，回流比越大，所需理论板越少，操作能耗增加，随着回流比的逐渐增大,操作费和设备费的总和将呈现先降后升的变化过程。

2精馏设计中，当回流比增大时所需理论板数减小 (增大、减小），同时蒸馏釜中所需加热蒸汽消耗量增大（增大、减小）,塔顶冷凝器中冷却介质消耗量减小 (增大、减小),所需塔径增大（增大、减小）。

3分离任务要求一定,当回流比一定时，在5种进料状况中, 冷液体进料的q值最大，提馏段操作线与平衡线之间的距离最远，分离所需的总理论板数最少。

4相对挥发度α=1,表示不能用普通精馏分离分离,但能用萃取精馏或恒沸精馏分离。

5某二元混合物，进料量为100kmol/h，x F=0.6，要求得到塔顶x D不小于0.9,则塔顶最大产量为 66。

7 kmol/h 。

6精馏操作的依据是混合液中各组分的挥发度差异，实现精馏操作的必要条件包括塔顶液相回流和塔底上升蒸气。

7负荷性能图有五条线,分别是液相上限线、液相上限线、雾沫夹带线、漏液线和液泛线。

二、选择1 已知q=1。

1,则加料中液体量与总加料量之比为 C 。

A 1。

1：1B 1：1。

1C 1:1D 0。

1：12 精馏中引入回流，下降的液相与上升的汽相发生传质使上升的汽相易挥发组分浓度提高，最恰当的说法是 D 。

A 液相中易挥发组分进入汽相；B 汽相中难挥发组分进入液相;C 液相中易挥发组分和难挥发组分同时进入汽相，但其中易挥发组分较多；D 液相中易挥发组分进入汽相和汽相中难挥发组分进入液相必定同时发生。

3 某二元混合物，其中A为易挥发组分,液相组成x A=0.6，相应的泡点为t1，与之相平衡的汽相组成y A=0。

7，相应的露点为t2，则⎽⎽⎽A⎽⎽⎽A t1=t2B t1〈t2C t1〉t2D 不确定4某二元混合物,进料量为100kmol/h，x F=0.6，要求得到塔顶x D不小于0。

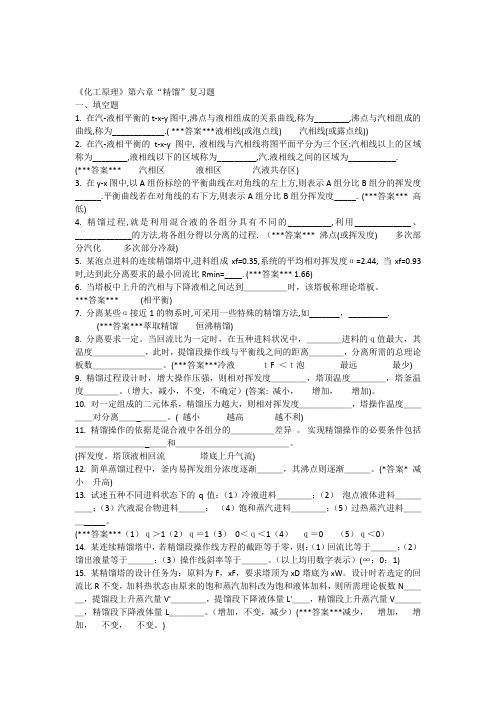

《化工原理》第六章“精馏”复习题一、填空题1. 在汽-液相平衡的t-x-y图中,沸点与液相组成的关系曲线,称为________,沸点与汽相组成的曲线,称为____________.( ***答案***液相线(或泡点线) 汽相线(或露点线))2. 在汽-液相平衡的t-x-y图中, 液相线与汽相线将图平面平分为三个区:汽相线以上的区域称为________,液相线以下的区域称为_________,汽.液相线之间的区域为___________.(***答案*** 汽相区液相区汽液共存区)3. 在y-x图中,以A组份标绘的平衡曲线在对角线的左上方,则表示A组分比B组分的挥发度______.平衡曲线若在对角线的右下方,则表示A组分比B组分挥发度_____. (***答案*** 高低)4. 精馏过程,就是利用混合液的各组分具有不同的__________,利用_____________、_____________的方法,将各组分得以分离的过程. （***答案*** 沸点(或挥发度) 多次部分汽化多次部分冷凝)5. 某泡点进料的连续精馏塔中,进料组成xf=0.35,系统的平均相对挥发度α=2.44, 当xf=0.93时,达到此分离要求的最小回流比Rmin=____. (***答案*** 1.66)6. 当塔板中上升的汽相与下降液相之间达到＿＿＿＿＿时，该塔板称理论塔板。

***答案*** (相平衡)7. 分离某些α接近1的物系时,可采用一些特殊的精馏方法,如_______，_________.(***答案***萃取精馏恒沸精馏)8. 分离要求一定。

当回流比为一定时，在五种进料状况中，＿＿＿＿进料的ｑ值最大，其温度＿＿＿＿＿＿，此时，提馏段操作线与平衡线之间的距离＿＿＿＿，分离所需的总理论板数＿＿＿＿＿＿＿＿。

(***答案***冷液ｔF ＜ｔ泡最远最少)9. 精馏过程设计时，增大操作压强，则相对挥发度＿＿＿＿，塔顶温度＿＿＿＿，塔釜温度＿＿＿＿。

化工原理练习题（精馏）一.填空题1.精馏操作的依据是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

实现精馏操作的必要条件包括＿＿＿＿＿＿＿＿_＿＿和＿＿＿＿＿＿＿＿＿＿＿＿＿。

2.已分析测得这四股物料的组成为0.62，0.70，0.75，0.82，试找出Y X Y X的对应值，Y____，X____，Y____ ，X_____,3. 某二元物系的相对挥发度α＝3，在具有理论板的精馏塔内于全回流条件下作精馏塔操作，已知x0.3，则y4.某泡点进料的连续精馏塔,已知其精馏段操作线方程为y=0.80x+0.172,提馏段操作线方程为y=1.45x-0.015,则回流比R=____,馏出液组成x________,原料组成x=__________.釜液组成x=_________.5.如图所示，ａ点表示＿＿＿＿＿＿＿＿；ｂ点表示＿＿＿＿＿＿＿＿；ｃ点表示＿＿＿＿＿＿＿＿；ａｂ段表示＿＿＿＿＿＿＿＿＿＿＿＿＿；ｂｃ段表示＿＿＿＿＿＿＿＿＿＿＿＿＿。

二.选择题（5分）1. 某精馏塔精馏段理论板数为N论板数为N馏段的理论板数增加，精馏段的理论板数不变，且F、x q、R，V等均不变，则此时:（）A. x xB. x xC. x xD. x x三..问答题1.精馏塔在一定条件下操作时，问将加料口向上移动两层塔板，此时塔顶和塔底产品组成将有何变化？为什么？四.计算题（65分）1. 分离苯和甲苯混合液，进料组成为0.4，馏出液组成为0.95，残液组成为0.05（以上组成均为苯的摩尔分率）。

苯对甲苯的平均相对挥发度为2.44。

泡点进料，塔顶冷凝器为全凝器，塔釜为间接蒸汽加热。

试求：(1) 最小回流比；(2) 若回流比取最小回流比的1. 2倍，列出精馏段操作线方程(3) 列出提馏段操作线方程。

2. 苯和甲苯混合液含苯0.4(摩尔分率，下同)，流量为100kmol.h馏，要求塔顶x=0.9，塔底x=0.0677, D=40kmol.h R为1.4Rmin，已知操作条件下相对挥发度α＝2.47是常数。

填空题1. 简单蒸馏的主要特征是________和______。

答案：不稳定操作或过程不连续；无回流2.当分离要求和回流比一定时，进料的值最小，此时分离所需的理论板数。

答案：过热蒸气；最多3. 恒沸精馏和萃取精馏主要针对_____和______物系，这两种特殊精馏均采取加入第三组分的办法以改变原物系的_______。

答案：沸点差很小；具有恒沸物体系；相对挥发度4.某二元理想物系的相对挥发度为2.5，全回流操作时，已知塔内某块理论板的气相组成为0.625，则下层塔板的气相组成为。

答案：0.45. 精馏塔设计时，若工艺要求一定，减少需要的理论板数，回流比应，蒸馏釜中所需的加热蒸气消耗量应，所需塔径应，操作费和设备费的总投资将是的变化过程。

答案：增大；增大；增大；急速下降至一最低后又上升6. 精馏操作时，若进料的组成、流量和气化率不变，增大回流比，则精馏段操作线方程的斜率，提馏段操作线方程的斜率_______,塔顶组成_______,塔底组成 _______.答案：增加；减小；增加；降低7.间歇精馏和平衡蒸馏的主要区别在于________；间歇精馏操作中，若保持回流比不变，则馏出液组成_______ ；若保持馏出液组成不变，回流比需不断________ 。

答案：前者是不稳态过程，后者为稳态过程；不断下降；增大8. 某精馏操作时，加料由饱和液体改为过冷液体，且保持进料流率及组成、塔顶蒸气量和塔顶产品量不变，则此时塔顶组成，塔底组成，回流比，精馏段操作线斜率L/V 。

答案：增加；减少；不变；不变判断题1. 精馏塔的全塔总效率不等于塔内各板的默弗里效率的平均值。

（√）2. 对于普通物系，原料组成浓度越低塔顶产品达到同样浓度所需要的最小回流比越大。

（√）3. 回流比相同时，塔顶回流液体的温度越高，分离效果越好。

（X ）4.当分离要求一定时，精馏塔内物料的循环量越大，所需的理论塔板数越多。

（X ）5. 在其他条件不变的情况下，降低连续精馏塔的操作压强，塔顶馏出物中易挥发组分的浓度变低。

精馏练习题一、填空题【1】精馏操作的依据是（混合液中各组分的挥发度的差异）。

实现精馏操作的必要条件是（塔顶液相回流）和（塔底上升气流）。

【2】气液两相呈平衡状态时，气液两相温度（相同），液相组成（低于）气相组成。

【3】用相对挥发度表达的气液平衡方程可写为（）。

根据的大小，可用来（判断用蒸馏方法分离的难易程度），若=1,则表示（不能用普通的蒸馏方法分离该混合液）。

【4】某两组分物系，相对挥发度3，在全回流条件下进行精馏操作，对第n、n+1两层理论踏板（从塔顶往下计），若已知y n 0.4,则y n i （0.182 ）。

全回流适用于（精馏开工阶段）或（实验研究场合）。

【5】某精馏塔的精馏操作线方程为y 0.72X 0.275，则该塔的操作回流比为（2.371），馏出液组成为（0.982）。

【6】在精馏塔设计中，若FX f进料温度P保持不变，若增加回流比R,则X p （增大）xw （减小），丄（增大）。

V【7】操作中的精馏塔，若X f FV进料温度不变，若釜液量W增加，则x p （增加），X w （增大）-（增加）。

V二、选择题（1）在用相对挥发度判别分离的难易程度时，下列哪种情况不能用普通蒸馏的方法分离（C ）。

A. AB> 1B. AB< 1 C . AB =1 D. AB> 10（2 ）在精馏的过程中，当进料为正处于泡点的饱和液体时，则（ C ）。

A. q > 1B.q v 0C.q=1D.0 v q v 1（3）精馏塔中由塔顶向下的第n-1、n、n+1层塔板，其气相组成的关系为（ C ）。

A.y n+1 > y n> y n-1B. y n+1=y n=y n-1C.y n+1< y n V y n-1D.不确定（4）精馏塔中自上而下（C）.A. 分为精馏段、加料板和提馏段三部分B.温度依次降低C.易挥发组分浓度依次降低D. 蒸气量依次减少（5 ）某精馏塔的馏出液量是50kmo1/h，回流比是2,则精馏段的回流液量是（A ）。

化工原理精馏复习题一、填空题1. 在1个大气压.96℃时, 苯的饱和蒸气压p A　=160.5(kPa),甲苯的饱和蒸气压p B=65.66(kp A　),苯--甲苯混合溶液达于平衡时, 液相组成x　______.气相组成y　=______.相对挥发α=____.(***答案*** 0.376 0.596 2.44)2.在汽-液相平衡的t-x-y图中,沸点与液相组成的关系曲线,称为________,沸点与汽相组成的曲线,称为____________.( ***答案***液相线(或泡点线) 汽相线(或露点线))3. 在汽-液相平衡的t-x-y图中, 液相线与汽相线将图平面平分为三个区:汽相线以上的区域称为________,液相线以下的区域称为_________,汽.液相线之间的区域为___________.(***答案*** 汽相区液相区汽液共存区)4.在y-x图中,以A组份标绘的平衡曲线在对角线的左上方,则表示A组分比B组分的挥发度______.平衡曲线若在对角线的右下方,则表示A组分比B组分挥发度_____. (***答案*** 高低)5.精馏过程,就是利用混合液的各组分具有不同的__________,利用_____________、 _____________的方法,将各组分得以分离的过程. （***答案*** 沸点(或挥发度) 多次部分汽化多次部分冷凝)6. 某泡点进料的连续精馏塔,已知其精馏段操作线方程为y=0.80x+0.172,提馏段操作线方程为　_______,原料组成x　=________.釜液组成y=1.3x-0.018,则回流比 R=_______,馏出液组成x=x　=_________.( ***答案*** 4 0.86 0.38 0.06)7. 某泡点进料的连续精馏塔中,进料组成x　=0.35,系统的平均相对挥发度α=2.44, 当x　=0.93时,达到此分离要求的最小回流比R　=____. (***答案*** 1.66)8. 当塔板中＿＿＿＿＿＿＿＿＿＿＿＿＿＿时，该塔板称理论塔板。

第六章精馏习题一、填空1、在t-x-y图中的气液共存区内，气液两相温度，但气相组成液相组成，而两相的量可根据来确定。

2、当气液两相组成相同时，则气相露点温度液相泡点温度。

3、双组分溶液的相对挥发度α是溶液中的挥发度对的挥发度之比，若α=1表示。

物系的α值愈大，在x-y图中的平衡曲线愈对角线。

4、工业生产中在精馏塔内将过程和过程有机结合起来而实现操作的。

5、精馏塔的作用是。

6、在连续精馏塔内，加料板以上的塔段称为，其作用是；加料板以下的塔段（包括加料板）称为，其作用是。

7：离开理论板时，气液两相达到状态，即两相相等，互成平衡。

8：精馏塔的塔顶温度总是低于塔底温度，其原因有（1）和（2）。

9：精馏过程回流比R的定义式为；对于一定的分离任务来说，当R= 时，所需理论板数为最少，此种操作称为；而R= 时，所需理论板数为∞。

10：精馏塔有进料热状况，其中以进料q值最大，进料温度泡点温度。

11：某连续精馏塔中，若精馏段操作线方程的截距等于零，则回流比等于，馏出液流量等于，操作线方程为。

12：在操作的精馏塔中，第一板及第二板气液两相组成分别为y1,x1及y2,x2；则它们的大小顺序为最大，第二，第三，而最小。

13：对于不同的进料热状况，x q、y q与x F的关系为（1）冷液进料：x q x F，y q x F；（2）饱和液体进料：x q x F，y q x F；（3）气液混合物进料：x q x F，y q x F f；（4）饱和蒸汽进料：x q x F，y q x F；（5）过热蒸汽进料：x q x F，y q x F；13.塔板上的异常操作现象包括、、。

14.随着气速的提高，塔板上可能出现四种不同的气液接触状态，其中和均是优良的塔板工作状态，从减少液膜夹带考虑，大多数塔都控制在下工作。

二、选择1：精馏操作时，增大回流比R，其他操作条件不变，则精馏段液气比VL （），馏出液组成x D( ),釜残液组成x W( ).A 增加B 不变C 不确定D减小2：精馏塔的设计中，若进料热状况由原来的饱和蒸气进料改为饱和液体进料，其他条件维持不变，则所需的理论塔板数N T（），提馏段下降液体流量L/（）。
