2019中考物理真题分类汇编：欧姆定律专题一、选择题1.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小【答案】B。
2.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A【答案】C。
3.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）【答案】D。
4.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大【答案】D。
5.（2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大【答案】A。
6.（2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大【答案】D7.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮 B．电流表示数变小C．电压表示数不变 D．电路的总电阻变大【答案】C二、填空题1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2019年全国各地中考物理试题《欧姆定律》试题汇编一．选择题1．（2019•长春）如图所示，电源两端的电压恒定。
闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大2．（2019•铜仁市）如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大3．（2019•福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A 4．（2019•宜昌）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行5．（2019•呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A．用电器甲电阻不变，大小为0.1ΩB．用电器乙电阻随着电流增大而变大，最大值为10ΩC．如果把这两个用电器串联接在6V的电源上，电路中的电流是0.43AD．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A 6．（2019•海南）如图所示是某电子秤内部简化电路。
R0是定值电阻，R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A．通过R x的电流B．通过R0的电流C．R x两端的电压D．R0两端的电压7．（2019•淮安）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（）A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B．图（b）中，当电压U为3V时，乙的电阻为5ΩC．图（c）中，当电压U为2V时，干路总电流为0.6AD．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小8．（2019•宁波）如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。
2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。
由于涉及到多个物理量的变化，出错率较多。
【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。
2．并联电路的干路总电流等于各支路电流之和。
]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。
2．并联电路中，各支路两端的电压相等，且都等于电源电压值。
【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

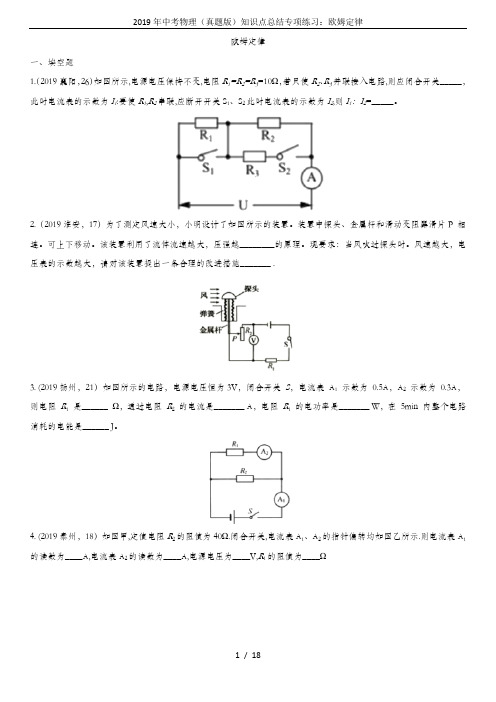

欧姆定律一、填空题1.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
2.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。
装置中探头、金属杆和滑动变阻器滑片P 相连。
可上下移动。
该装置利用了流体流速越大，压强越________的原理。
现要求：当风吹过探头时。
风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ .3. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______ Ω，通过电阻R2的电流是_______ A，电阻R1的电功率是_______ W，在5min 内整个电路消耗的电能是______ J。
4. (2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω5.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。
二、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

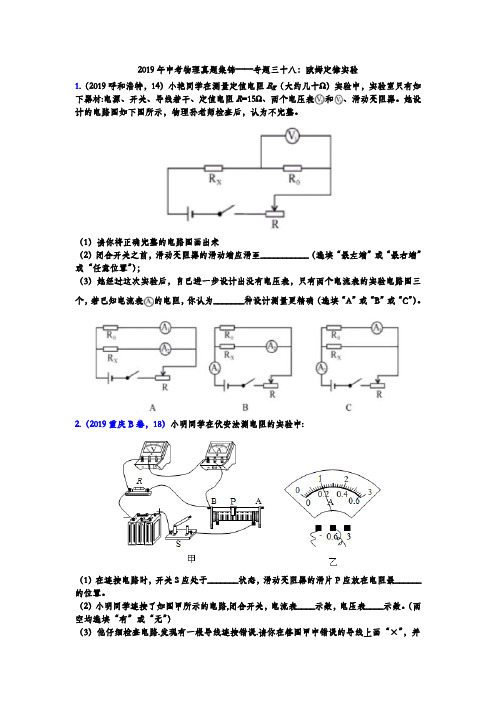

2019年中考物理真题集锦——专题三十八：欧姆定律实验1.（2019呼和浩特，14）小艳同学在测量定值电阻Rx（大约几十Ω）实验中，实验室只有如下器材:电源、开关、导线若干、定值电阻R=15Ω、两个电压表和、滑动变阻器。
她设计的电路图如下图所示，物理孙老师检查后，认为不完整。
（1）请你将正确完整的电路图画出来（2）闭合开关之前，滑动变阻器的滑动端应滑至___________（选填“最左端”或“最右端”或“任意位置”）；（3）她经过这次实验后，自己进一步设计出没有电压表，只有两个电流表的实验电路图三个，若已知电流表的电阻，你认为_______种设计测量更精确（选填“A”或“B”或“C”）。
2.（2019重庆B卷，18）小明同学在伏安法测电阻的实验中:（1）在连接电路时，开关S应处于_______状态，滑动变阻器的滑片P应放在电阻最______的位置。
（2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数。
（两空均选填“有”或“无”）（3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（4）正确连接电路后,闭合开关,调节滑动变阻器滑片P，当电压表的示数为2 V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为_____Ὠ（5）同组小斌同学继续向__（选填“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
3.（2019贵港，27）用“伏安法”测未知电阻的阻值。
（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路。
要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）。
（2）连接电路前，开关必须___。
电路接通前，滑动变阻器的滑片P应该移至图中_____处（选填“A”或“B”）。
（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x_____（选填“短路”或“断路”）。
2019年中考物理试题分类汇编一一欧姆定律、选择题1. （2019海南，9）如图所示是某电子秤内部简化电路。
R x 是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x 上压力增大时，随之减小的是（）A.通过R x 的电流 B.通过R o 的电流 C. R x 两端的电压D. R o 两端的电压2. （2019呼和浩特，6）如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的 是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S ，再闭合S 2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S 、3后，则两表都被烧坏D. 若灯L 1被短路，闭合 S 、S 2后，灯L 1不亮，灯L 2亮，电流表损坏3. （2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示 用电器甲的电流与其两端电压关系图。
下列说法正确的是B.用电器乙电阻随着电流增大而变大，最大值 10QC. 如果把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A4. （2019河北，9）如图所示，电源电压不变， R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。
当只闭合开关 S S 时，a 、b 的指针均明显偏转，将位于中点的滑片 P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（）A.用电器甲电阻不变，大小为A. b 是电流表B.只闭合S 、S 2,移动滑片P ,则a 示数的变化量与 b 示数的变化量的比值可能等于R I +R 2C. 若将b 换成另一种电表，只闭合 S 、3,将滑片P 向右移动，局消耗的功率一定变大 D .若将a 与b 的位置互换，只闭合 S S 2,则a 的示数与b 的示数的比值可能等于 R 25. （2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。

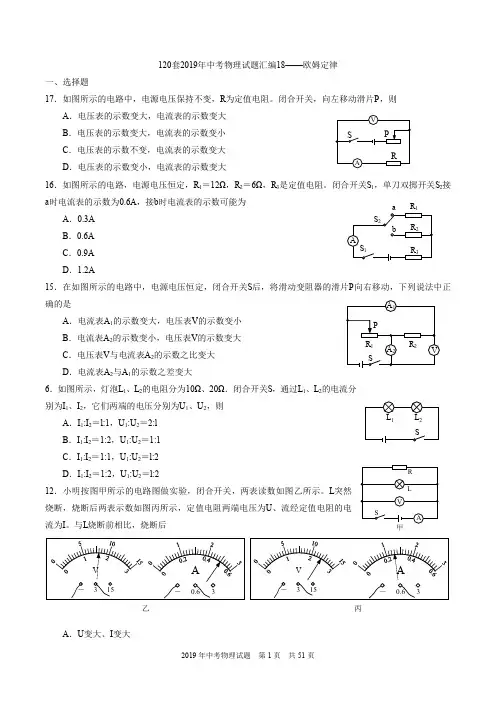

120套2019年中考物理试题汇编18——欧姆定律一、选择题17．如图所示的电路中，电源电压保持不变，R 为定值电阻。
闭合开关，向左移动滑片P ，则A ．电压表的示数变大，电流表的示数变大B ．电压表的示数变大，电流表的示数变小C ．电压表的示数不变，电流表的示数变大D ．电压表的示数变小，电流表的示数变大16．如图所示的电路，电源电压恒定，R 1＝12Ω，R 2＝6Ω，R 3是定值电阻。
闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6A ，接b 时电流表的示数可能为A ．0.3AB ．0.6AC ．0.9AD ．1.2A15．在如图所示的电路中，电源电压恒定，闭合开关S 后，将滑动变阻器的滑片P 向右移动，下列说法中正确的是A ．电流表A 1的示数变大，电压表V 的示数变小B ．电流表A 2的示数变小，电压表V 的示数变大C ．电压表V 与电流表A 2的示数之比变大D ．电流表A 2与A 1的示数之差变大6．如图所示，灯泡L 1、L 2的电阻分为10Ω、20Ω．闭合开关S ，通过L 1、L 2的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则A ．I 1:I 2＝l:1，U 1:U 2＝2:lB ．I 1:I 2＝1:2，U 1:U 2＝1:1C ．I 1:I 2＝1:1，U 1:U 2＝l:2D ．I 1:I 2＝1:2，U 1:U 2＝l:212．小明按图甲所示的电路图做实验，闭合开关，两表读数如图乙所示。
L 突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U 、流经定值电阻的电流为I 。
与L 烧断前相比，烧断后乙丙A ．U 变大、I 变大B ．U 变大、I 变小C ．U 不变、I 变小D ．U 不变、I 不变15．地磅工作时，重物越重，电表的示数就越大。
下列四幅电路图中，R ＇是滑动变阻器，R 是定值电阻。
其中符合地磅工作原理的是A ．B ．C ．D ．1．下列数据，最接近实际的是A ．一节新干电池的电压约为1.5VB ．一位中学生的质量约为300kgC ．家用手电筒灯泡的功率约为500WD ．中学生跑完百米所用的时间约为5s10．如图所示电路，电源两端电压与灯丝电阻保持不变。

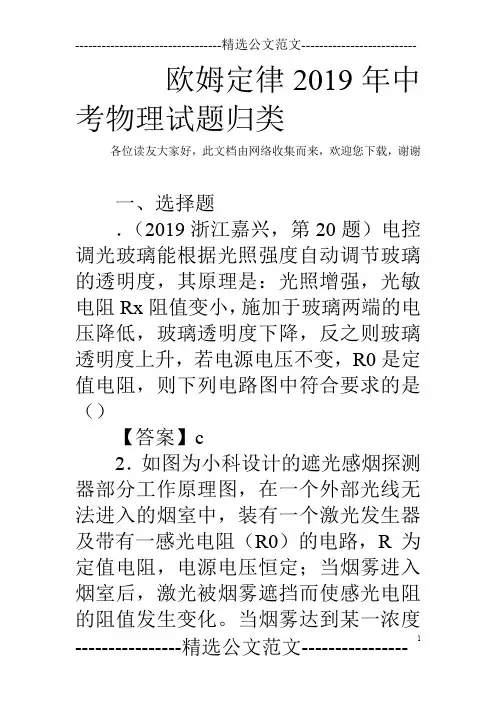

欧姆定律2019年中考物理试题归类各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢一、选择题．（2019浙江嘉兴，第20题）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是（）【答案】c2．如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。
当烟雾达到某一浓度时，探测器便会发出警报。
已知光照越强，感光电阻阻值越小，反之则越大。
当烟雾进入烟室并越来越浓时，则（）A．电路的总电阻逐渐变小B．电压表的示数逐渐变大c．电流表的示数逐渐变大D．R消耗的功率逐渐变大【答案】B3．（2019湖南株洲，第18题）如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大c．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变【答案】D4．（2019江西，第12题）如图8所示，电源电压保持不变，闭合开关S 后，将滑动变阻器R：的滑片P向左滑动，下列说法正确的是A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变c．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变【答案】B5．如图所示的电路中，电源电压恒定，当开关S闭合时（）表示数变小，A表示数变大表示数变大，A表示数变小表示数不变，A表示数变小表示数不变，A表示数变大【答案】D6．如图9所示是电阻甲和乙的U-I 图象，下列说法正确的是A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变c．甲、乙并联在电路中，当电源电压为2V时，电路总电流为D．甲、乙串联在电路中，当电路电流为时，甲的功率为【答案】c7．（2019山东菏泽，第9题）小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R 由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动c．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。

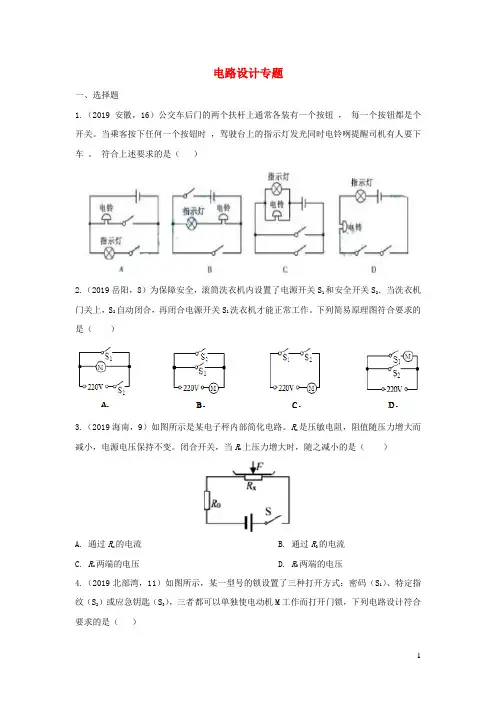

电路设计专题一、选择题1.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）2.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）3.（2019海南，9）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压4.（2019北部湾，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）5.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）6.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）7（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）8.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。
闭合开关S1、S2时加热器和照明灯同时工作。
断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少9.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。
欧姆定律专题一、选择题1.（2019德州，12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。
若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1AB．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25AD．闭合开关S，电路消耗的总功率为2.25W2.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P 从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变3.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小4.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。
闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W5.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P 向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小6.（2019淄博，11）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1VC. 灯泡L1和L2的电阻之比是4∶1D. 若灯泡L2灯丝烧断，电压表示数为零7.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大8.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变9.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大10.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大二、填空题1.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
2.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
三、实验题1.（2019德州，24）探究“电流与电压和电阻的关系”：2.（2019烟台，25）利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。
（1）两个实验都需要移动变阻器的滑片。
前者的作用是____________________；后者的作用是_______________。
（2）两个实验都需要测出三组电压值和电流值。
前者的目的是___________________；后者的目的是___________________。
（3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。
（4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。
3.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。
（3）实验结束后，小明想探究“什么情况下磁能生电”，于是他在蹄形磁铁的磁场中悬挂一根导线，导线的两端跟电流计连接，组成闭合电路，如图丙所示。
①保持导线在磁场中静止，观察到电流计的指针没有偏转，小明认为可能是电流太小，于是换成更加灵敏的电流计，观察到指针仍没有偏转。
他认为也有可能是由于磁铁磁性不够强，没有电流产生，于是更换了磁性更强的磁铁进行探究，在更换磁铁的同时，发现电流计的指针动了一下后又静止了。
你认为电流计指针“动了一下”的原因是什么？②当导线水平向右运动时，电流计指针反向偏转，为使电流计指针正向偏转，可以如何操作？请说出两种方法：；。
③根据图丙装置原理人们制成了机。
4.（2019潍坊，21）在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6V）。
（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；（3）根据以上实验数据得出结论：电流与电阻成反比。
请对上述探究写出一条改进性建议______。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是_____。
5.（2019武威，21）小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；A ．电阻处短路B ．电阻处断路C ．滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I 随电阻R 变化的图象。
由图象可以得出结论：电压一定时___________；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V 不变，应将滑动变阻器的滑片P 向________（选填“A ”或“B ”）移动，记录此时各表的示数。
6.（2019兰州，31）某同学采用“伏安法”测量某定值电阻R ，的阻值。
（1）按图甲连接电路时，应先 开关，并将滑动变阻器的滑片P 移到阻值最大处。
（2）闭合开关后，发现向左移动滑动变阻器的滑片P 时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是 。
（3）排除故障后，闭合开关，改变电阻R X 两端的电压，进行了三次测量。
在第三次测 量中电流表的示数如图乙所示，其示数为 .（4）根据三次实验数据可得，定值电阻R，的阻值为Ω。
（结果保留一位小数）（5）将电阻R X换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是 .7.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
8.2019临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是______。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为______A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察______表示数的变化。
（5）下表是实验中记录的数据，分析数据可知：①10Ω定值电阻的功率为______W。
②当导体两端的电压一定时，通过导体的电流与导体的电阻成______比。
四、计算题1.(2019上海，25)小华同学做“用电流表、电压表测电阻”实验,现有电源(电压为3V且保持不变）、待测电阻 Rx 、电流表、电压表、电键各一个,滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样),以及导线若干。
小华实验时选取其中一个滑动变阻器,正确连接电路,且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图 10(a)、(b)所示,并记录第一组数据。
