【中考】河南省2017中考物理试题含答案(word版含解析)

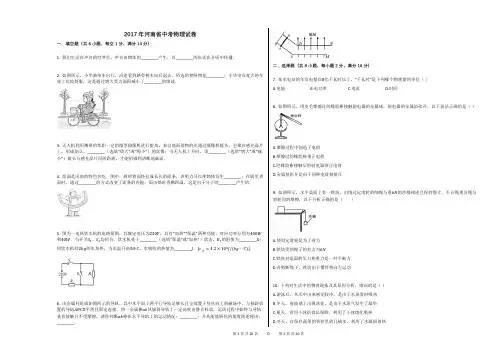

2017年河南省中考物理试卷一、填空题（共6小题，每空1分，满分14分）1. 我们生活在声音的世界里，声音由物体的________产生，以________的形式在介质中传播．2. 如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是________；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了________的缘故．3. 无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、________（选填“放大”或“缩小”）的实像；当无人机上升时，须________（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4. 烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生________；在锅里煮面时，通过________的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的________产生的．5. 图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”“保温”两种功能，对应功率分别为400W 和40W．当开关S1、S2均闭合，饮水机处于________（选填“保温”或“加热”）状态，R1的阻值为________Ω；用饮水机给2kg的水加热，当水温升高50∘C，水吸收的热量为________J．[c水=4.2×103J/(kg⋅∘C)]．6. 由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：________；并从能量转化的角度简述理由：________．二、选择题（共8小题，每小题2分，满分16分）7. 某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A.电能B.电功率C.电流D.时间8. 如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A.摩擦过程中创造了电荷B.摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相排斥9. 如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A.使用定滑轮是为了省力B.铁块受到绳子的拉力为6NC.铁块对桌面的压力和重力是一对平衡力D.若剪断绳子，铁块由于惯性将向左运动10. 下列对生活中的物理现象及其原因分析，错误的是（）A.游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B.冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C.夏天，常用干冰给食品保鲜，利用了干冰熔化吸热D.冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11. 图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A.所受摩擦力方向竖直向下B.对杆的握力增大时，所受摩擦力增大C.匀速爬行速度增大时，所受摩擦力不变D.动能全部转化为重力势能12. 如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A.用户使用的用电器两端电压为UB.输电线上消耗的电功率为U2rC.当用户使用的用电器增多时，用电器两端的电压升高D.当用户使用的用电器增多时，输电线上因发热而损失的功率增大13. 随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A.航天器在月球表面利用声呐测绘地貌B.WiFi无线上网是利用电磁波传输信号C.若用超导材料制作远距离输电导线，可大大节约电能D.未来可能制造出不消耗能量却能不断对外做功的机器14. 如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A.木块受到的浮力一样大B.木块在甲液体中受的浮力较大C.甲液体对容器底部的压强较大D.盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16. 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17. 如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定________，玻璃板放置时要求与纸板________．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的________关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是________（选填“实”或“虚”）像．18. 小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在________，表示天平平衡．（2）用天平测量橙子质量，天平平衡时所加砝码和游码的示数如图所示，橙子质量为________g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是________kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值________（填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②________；③橙子密度的表达式为：ρ橙=________（用测出的物理量和已知量的字母表示）．19. 在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是________．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为________A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动，使电压表的示数________，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I−R图象，由于此图线为曲线，小强认为不便直观判断I与R 的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：________．五、综合应用题（共2小题，满分18分）20. 如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了________．（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21. 小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示。

河南中考物理试卷解析一、填空题：（每空1分，共14分）1* 人说话的声音是声带振动产生的，“闻其声而知其人”是根据声音的音色来判断的*考点：声音的产生；音色。

专题：应用题。

分析：解决此题的关键是要知道声音是由物体的振动产生的，音色反映的是声音的品质与特色，它跟发声体的材料和结构有关*解答：解：声音是由物体的振动产生的，每个人说话声带都会振动发出声音，但由于声带结构不同，所以发出声音的音色不同；故答案为：振动；音色*点评：解决此类问题的关键是知道声音产生的原因及会根据响度、音色和音调的定义区分乐音特征的三个因素*2* 一束太阳光通过三棱镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，如图所示，这个现象叫光的色散* 如果将白色光屏换成红色光屏，我们将不能（选填“能”或“不能”）看到七彩光带*考点：光的色散。

专题：应用题。

分析：（1）太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的* （2）透明物体颜色由透过的光的颜色决定*（3）不透明物体的颜色与它反射的光的颜色相同*（4）白色物体反射各种颜色的光，不透明物体只反射它的颜色的光，其它光被吸收*解答：解：（1）当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；（2）在三棱镜和白屏之间放一块红色光屏，白屏上只在原来出现红光的地方出现一条红色光带；这表明透明物体的颜色是由透过的光的颜色决定的*故答案为：色散；不能*点评：本题考查了不透明物体和透明物体的颜色的决定因素和太阳光是复合光*3* 小亮参加立定跳远考试，起跳时他用力向后蹬地，就能向前运动，一是利用了物体间力的作用是相互的，二是利用了力可以改变物体的运动状态*考点：力作用的相互性；力的作用效果。

专题：应用题。

分析：（1）力的作用是相互的，当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作用；（2）力可以改变物体的形状和运动状态*解答： 解：（1）小亮起跳时他用力向后蹬地，脚对地施加了一个向后的力，由于物体间力的作用是相互的，地面同时也对脚施加一个向前的反作用力，人就能向前运动了； （2）小亮立定跳远之前是静止的，脚向后蹬地后，人就向前运动了，说明力改变了人的运动状态*故答案为：相互的；运动状态* 点评： 平时生活中要勤于观察，善于思考，不断积累生活经验，认识到生活处处是物理，物理时时在身边*4* 如图所示，在开口的矿泉水瓶上扎一个小孔，水便从小孔喷出* 随着瓶内水面的降低，水喷出的距离越来越短，是因为小孔处水的压强逐渐变 小 * 堵住瓶口，水很快就停止流出，此时瓶内水面上方的气压比瓶外大气压 小 *考点： 液体的压强的特点；气体压强跟体积的关系。

2017年河南省中考物理试卷一、填空题（本题共6小题，每空1分，共14分）1．中华民族有着悠久的文明历史，古代就有许多对自然现象的现象和记载“司南之杓，投之于地，其抵指南”是由于受到的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有作用．2．手机是现代最常用的通信工具，手机之间是利用传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的．接听电话时能辨别不同的人，是因为不同人说话时声音的不同．3．用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带电．4．将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了J，这是通过的方式改变了水的内能．水的比热容c=4.2×103J/（kg℃）．5．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=．6．物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固8．如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱9．下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况10．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光11．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压12．如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力14．在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小三、作图题（本题共2小题，每小题2分，共4分）15．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．16．如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．四、实验探究题（本题共3小题，第17题4分，第18题6分第19题8分，共18分）17．测量是生活和学习中一项基本技能．（1）如图1所示，用刻度尺测量铅笔的长度，读数为cm．一次测量可能误差较大，为了减小误差，应当．（2）如图2所示，用体温计测量体温，该体温计的分度值是℃，体温计的示数是℃．18．实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”．将钢球从某一离度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离．（1）本实验使钢球获得动能的操作方法是，钢球动能的大小是通过观察来判断的．（2）从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的相同，从而探究动能与的关系．（3）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度．你认为应当采用同学的建议．（4）由上述实验数据和现象可得出结论：．19．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．五、综合应用题（本题共2小题，每小题9分，共18分）20．在“大力士”比赛中，需要把一质量m=400kg，边长l=lm，质量分布均匀的立方体，利用翻滚的方法沿直线移动一段距离，如图所示．g取10N/kg．求：（1）立方体静止时对水平地面的压强；（2）翻滚立方体时，使立方体一边刚刚离开地面，所用最小力F的大小；（3）“大力士”用翻滚的方法使立方体沿直线移动了10m，用时20s，“大力士”克服立方体重力做功的功率．21．某款新型电动汽车的性能参数如表所示，请回答下列问题．（1）电动机是电动汽车的核心部件，电动机正常工作时，电能转化为能，电动机的工作原理是．（2）电动机正常工作时，通过线圈的电流是多大？（3）同类型号的燃油汽车在同等条件下百公里消耗汽油为10L，请通过计算比较两种汽车的百公里能耗，并说明能耗不同的主要原因．汽油的密度ρ=0.7×103kg/m3，汽油的热值q=4.6×107J/kg．（4）汽车在某段公路上匀速行驶时，进入某超声测速区域，如图所示．当该车运动到距测速仪370m时，测速仪向该车出一超声波信号，2s后收到从车返回的信号，超声波在空气中传播速度为340m/s，求该车的速度．2017年河南省中考物理试卷参考答案与试题解析一、填空题（本题共6小题，每空1分，共14分）1．中华民族有着悠久的文明历史，古代就有许多对自然现象的现象和记载“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有会聚作用．【考点】地磁场；凸透镜的会聚作用．【专题】应用题；透镜及其应用；磁现象、电生磁．【分析】（1）地球周围存在磁场，叫做地磁场，地磁北极在地理南极附近，地磁南极在地理北极附近；（2）凸透镜对光线有会聚的作用；【解答】解：地球周围存在磁场，叫做地磁场，“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”，即此时所削的冰相当于一个凸透镜，即由于凸透镜对光具有会聚作用．所以会在太阳下产生火．故答案为：地磁场；会聚．【点评】知道地磁场的作用和凸透镜对光线的会聚作用是解决该题的关键．2．手机是现代最常用的通信工具，手机之间是利用电磁波传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的响度．接听电话时能辨别不同的人，是因为不同人说话时声音的音色不同．【考点】电磁波的传播；音调、响度与音色的区分．【专题】应用题；定性思想；信息的传递．【分析】（1）电磁波既能传递信息又能传递能量，手机间通话就是利用了电磁波的反射和接收；（2）声音的特征有三个，即音调、响度、音色；改变音量是改变了声音的响度；（3）不同人发出声音的音色是各不相同的，根据这点可判断来电的是熟人还是陌生人；【解答】解：（1）用手机打电话时，是利用电磁波的发射和接收来完成信息的传递；（2）响度指声音的大小（或强弱）；手机选择不同的音量，改变音量是改变了声音的响度，不同音量产生声音的音调和音色是不变的；（3）音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；接听电话时，一般能够知道对方是熟人还是陌生人，判断的主要依据就是声音的音色不同；故答案为：电磁波；响度；音色．【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同；手机间通话利用了电磁波的发射和接收3．用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．【考点】物体带电情况的判断．【专题】应用题；电流和电路．【分析】（1）自然界存在两种电荷，正电荷和负电荷．用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电．（2）同种电荷相互排斥，异种电荷相互吸引．【解答】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．因为同种电荷相互排斥，而玻璃棒靠近悬挂的气球，气球被推开，则气球与玻璃棒带同种电荷，都带正电．故答案为：正；正．【点评】掌握正电荷和负电荷的规定，掌握电荷间的作用，是解答本题的关键．4．将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了 4.2×104J，这是通过热传递的方式改变了水的内能．水的比热容c=4.2×103J/（kg℃）．【考点】热量的计算；热传递改变物体内能．【专题】应用题；比热容、热机、热值．=cm△t求水放出【分析】知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸的热量；这些热量是由水传递给冰箱内的空气，是利用热传递这种方式改变物体内能的．【解答】解：水放出的热量：=cm△t=4.2×103J/（kg℃）×0.5kg×（25℃﹣5℃）=4.2×104J；Q吸这是通过热传递的方式改变水的内能的．故答案为：4.2×104；热传递．【点评】本题考查了热量的计算、改变内能的方法，密切联系生活，属于中考的热点．5．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=U x．【考点】电功率的计算；欧姆定律的应用．【专题】推理法；电路和欧姆定律．【分析】（1）根据欧姆定律和串联电路的电压、电流规律，可从R=入手，推导出电阻大小的表达式；（2）同样根据欧姆定律和串联电路的电压、电流规律，可从P=UI入手，推导出电功率的表达式．【解答】解：（1）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，由欧姆定律I=得：R x====；（2）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，则电路中的电流I==，由P=UI得R x的电功率：P x=U x I=U x．故答案为：；U x．【点评】本题主要考查了对欧姆定律、串联电路的电流和电压规律，以及对电功率公式的灵活掌握，有一定难度．6．物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．【考点】惯性；流体压强与流速的关系；做功改变物体内能．【专题】开放题；其他综合题．【分析】根据表格内容，结合所学物理知识分析解答，此题属于开放性题目，答案不唯一．【解答】解：（1）跳远时助跑，是利用惯性提高成绩，在生活中惯性的例子很多，如运动员到达终点后不能马上停下来，用手拍打衣服上的灰尘，灰尘会落下等．（2）雄鹰翅膀上表面附近的空气流速大于下表面附近的空气流速空气的流速，因而上表面气体的压强小于下表面气体的压强，翅膀上下方所受到的压力差形成向上的升力，使雄鹰能在空中滑翔．蕴含的物理知识是流体压强和流速的关系，流体的压强跟流速有关，流速越大，压强越小．据此设计了飞机的机翼．（3）水沸腾时水蒸气冲起壶盖，内能转化为机械能，据此发明了热机．故答案为：运动员到达终点后不能马上停下来；流体的压强跟流速有关，流速越大，压强越小；热机．【点评】此题考查惯性、流体压强和流速的关系、做功改变物体的内能，具有较强的综合性，难度适中，属于中档题．二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固【考点】熔化和凝固的温度—时间图象．【专题】图析法；图像综合题．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的凝固过程，而只有晶体才有凝固点，可根据上述分析判断出正确的选项．【解答】解：由图知：总体趋势，温度随时间的增加而升高，所以是熔化过程；可以排除CD；在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的熔点，而只有晶体才有熔点，可以排除A；故选B．【点评】此题不但要根据图象判断出是熔化还是凝固现象，还要了解海波是晶体有熔点而蜡是非晶体没有熔点．8．如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱【考点】近视眼的成因与矫正办法；远视眼的成因与矫正办法．【专题】比较思想；透镜及其应用．【分析】（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况．近视眼佩戴凹透镜进行矫正．（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正．【解答】解：甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有发散作用的凸透镜来矫正．乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正．综上所述，只有选项B说法是正确的．故选B．【点评】图示来源于课本，分别表示了远视眼和近视眼的成因的光路图．明确近视眼与远视眼的成因是解决此题的关键．9．下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况【考点】电流的方向；红外线；影响电阻大小的因素．【专题】应用题；其他综合题．【分析】（1）物理学上规定正电荷定向移动的方向为电流方向；负电荷定向移动方向与电流方向相反；（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关；（3）导线用铜制造是利用了铜具有较好的导电性；（4）红外线的穿透力强，故据此分析即可判断．【解答】解：A、据课本可知，物理学规定正电荷定向移动的方向为电流方向，故A正确；B、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故B错误；C、导线用铜制造是利用了铜具有较好的导电性，故C错误；D、红外线的穿透力强，遥感卫星利用物体辐射的红外线拍摄地面情况，故D错误；故选A．【点评】此题考查了电流方向的判断、电阻的性质、导体材料的特点和红外线的应用，是一道综合题．10．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光【考点】家庭电路的连接．【专题】应用题；电流和电路．【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插人两孔插座的左孔氖管不发光，故D错误；故选C．【点评】掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因．11．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压【考点】大气压强与高度的关系．【专题】压强和浮力；气体的压强、流体压强与流速的关系．【分析】瓶内封闭气体压强P等于大气压P0与玻璃管内水柱产生的压强之和大于外界大气压，而随着高度的增加，大气压降低，所以玻璃管内的水柱上升，h增大．【解答】解：因为瓶内封闭气体压强P等于大气压P0与玻璃管内水柱产生的压强之和（大于外界大气压），即P=P0+ρgh，h为玻璃管内水柱的高度；当把它从山下拿到山上时，由于大气压随着高度的增加而减小，瓶内气体压强P不变，而大气压P0变小，所以h应变大，玻璃管中水柱的高度上升．故选A．【点评】此题考查了关于大气压随着高度的变化，其解题关键就是：海拔升高，气压减小．12．如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．【考点】密度的计算．【专题】计算题；方程法；密度及其应用．【分析】根据物体漂浮，浮力等于重力列出物块所受浮力与重力的表达式，可得其密度表达式①；物体沉底，排开液体的体积等于物体的体积，根据浮力等于排开液体的重力和F浮=ρ液gV排列出所受浮力表达式，可得其体积的表达式②，将②代入①即可求出物块的密度．【解答】解：设物块的密度为ρ，体积为V，根据G=mg和ρ=可得物块的重力G=ρVg，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块受到的浮力F浮1=m1g，物块漂浮，则F浮1=G，即m1g=ρVg，有：ρ=①当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块受到的浮力F浮2=m2g，物块沉底，则F浮2=ρ2gV排=ρ2gV，即m2g=ρ2gV，有：V=②将②代入①可得，ρ=ρ2．故选D．【点评】此题考查密度的计算，涉及到阿基米德原理、物体浮沉条件及其应用、重力、密度公式的应用，具有较强的综合性，题目难度适中，适合学生训练，属于中档题．13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力【考点】平衡力的辨别．【专题】定性思想；运动和力．【分析】判断两个力是否是一对平衡力，要看它们是否同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反．【解答】解：A、木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；B、地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；C、木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；D、木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误．故选AC．【点评】解答此类题的关键是必须要牢记二力平衡的四个条件，判断时缺一不可．14．在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小。

2017年河南省中考物理试卷一、填空题（共6小题，每空1分，满分14分）1．（2分）我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．2．（2分）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．3．（2分）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4．（3分）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．5．（3分）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg=4.2×103J/（kg?℃）]．的水加热，当水温升高50℃，水吸收的热量为J．[c水6．（2分）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．二、选择题（共8小题，每小题2分，满分16分）7．（2分）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间8．（2分）如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．（2分）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动10．（2分）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．（2分）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．（2分）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．（2分）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．（2分）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．（2分）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．（2分）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17．（4分）如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是（选填“实”或“虚”）像．18．（6分）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙．测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ=（用测出的物理量和已知量的字母表示）．橙19．（8分）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：．五、综合应用题（共2小题，满分18分）20．（9分）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21．（9分）小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO 为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R的阻值随压力F的增大而；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向（选填“左”或“右”）移动，并简要说明理由．2017年河南省中考物理试卷参考答案与试题解析一、填空题（共6小题，每空1分，满分14分）1．（2分）（2017?河南）我们生活在声音的世界里，声音由物体的振动产生，以声波（或“波”）的形式在介质中传播．【解答】解：声音是由于物体的振动产生的，是以声波的形式在介质中传播．故答案为：振动；声波（或“波”）．2．（2分）（2017?河南）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是单车；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了压强的缘故．【解答】解：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．故答案为：单车；压强．3．（2分）（2017?河南）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、缩小（选填“放大”或“缩小”）的实像；当无人机上升时，须减小（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【解答】解：（1）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；（2）当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．故答案为：缩小；减小．4．（3分）（2017?河南）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生形变；在锅里煮面时，通过热传递的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的无规则运动产生的．【解答】解：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．故答案为：形变；热传递；无规则运动．5．（3分）（2017?河南）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于加热（选填“保温”或“加热”）状态，R1的阻值为121Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为 4.2×105J．[c =4.2×103J/（kg?℃）]．水【解答】解：（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg?℃）×2kg×50℃=4.2×105J．故答案为：加热；121；4.2×105．6．（2分）（2017?河南）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：做减速直线运动，最后静止；并从能量转化的角度简述理由：金属棒的动能不断转化为电能再转化为内能，直至动能为0．【解答】解：金属棒滑到水平导轨上后，金属棒做切割磁感线运动，产生感应电流，即动能转化为电能；由于导轨和金属棒有一定电阻，电流流过导轨和金属棒会产生热量，所以电能又转化为内能，导致金属棒的动能越来越小，最后动能为0，金属棒静止．故答案为：做减速直线运动，最后静止；金属棒的动能不断转化为电能再转化为内能，直至动能为0．二、选择题（共8小题，每小题2分，满分16分）7．（2分）（2017?河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间【解答】解：1kW?h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW?h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误．故选A．8．（2分）（2017?河南）如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【解答】解：A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电荷；故A错误；B、用毛皮摩擦过的橡胶棒得到电子，带负电；故B错误；C、摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D、用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确．故选D．9．（2分）（2017?河南）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动【解答】解：A、使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．故选B．10．（2分）（2017?河南）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【解答】解：A、游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B、冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C、夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D、冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确．故选C．11．（2分）（2017?河南）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能【解答】解：A、机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B、机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变所以摩擦力不变，故B错误；C、机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D、机器人在竖直向上匀速爬行质量不变，速度不变，动能不变，高度增加，重力势能增大，所以没有动能转化为重力势能，机器人靠电池提供的能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C．12．（2分）（2017?河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大【解答】解：A、由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；B、由于导线的电阻R较小，其分担的电压U r要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；CD、当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确．故选D．13．（2分）（2017?河南）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器【解答】解：A、声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B、Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；C、超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；D、能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误．故选BC．14．（2分）（2017?河南）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小【解答】解：AB、木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；C、木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；D、因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确．故选AD．三、作图题（共2小题，满分4分）15．（2分）（2017?河南）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．【解答】解：据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：16．（2分）（2017?河南）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）【解答】解：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如图所示：四、实验探究题（共3小题，满分18分）17．（4分）（2017?河南）如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定像的位置，玻璃板放置时要求与纸板垂直．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的大小关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是虚（选填“实”或“虚”）像．【解答】解：（1）在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置．玻璃板放置时要求与纸板垂直，这样可以保证玻璃板后面另一支完全相同的蜡烛与前面蜡烛所成的像重合，才可以比较物像大小．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像．故答案为：（1）像的位置；垂直；（2）大小；虚．18．（6分）（2017?河南）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为162g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是 1.08×103kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值偏大（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙．测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F；=（用测出的物理量和已知量的字母③橙子密度的表达式为：ρ橙表示）．【解答】解：（1）使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，直到指针指到分度盘的中线处或指针左右摆动的幅度相同为止．（2）标尺的分度值为0.2g，橙子的质量：m=100g+50g+10g+2g=162g；橙子的密度：ρ===1.08g/cm3=1.08×103kg/m3．（3）先用排水法测出橙子的体积，接着用天平测出橙子质量，由于橙子上粘有水，所以测得的质量偏大，根据ρ=知，测得的密度偏大．（4）不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，测橙子的密度的步骤：①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F；③橙子密度表达式的推导：橙子的质量为：m=，=G﹣F；橙子受到的浮力为：F浮==，橙子的体积等于橙子排开水的体积：V=V排===．橙子密度的表达式为：ρ橙故答案为：（1）分度盘的中央；（2）162；1.08×103；（3）偏大；（4）②将橙子浸没在水中，读出弹簧测力计的示数为F；③．19．（8分）（2017?河南）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是电阻R0开路．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为0.5A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向B（选填“A”或“B”）端移动，使电压表的示数2V，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：将I﹣R图象的横坐标R变为（或R﹣1）．【解答】解：（1）滑动变阻器要按“一上一下”串联接入电路，只需将滑动变阻器上面任一接线柱与电阻R0的右接线柱连接即可，电压表要与电阻R0并联，由于电源电压恒为3V，故电压表选择的量程为0～3V，只需将滑动变阻器的“3”接线柱与电阻R0的右接线柱连接，如图所示：（2）闭合开关接触时，发现电流表无示数，说明电路开路，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明与电压表并联的部分电路开路，即电阻R0开路．（3）由图丙可知，电流表选择的量程为0～0.6A，分度值为0.02A，此时电流表示数为0.5A；由欧姆定律得，则电阻R0两端的电压：U0=IR0=0.5A×4Ω=2V，即电压表示数保持2V不变；。

2017年河南省中考物理试卷一、填空题（共6小题，每空1分，满分14分）1．（2017•河南）我们生活在声音的世界里，声音由物体的振动产生，以声波（或“波”）的形式在介质中传播．【分析】（1）声音是由物体的振动产生的，振动停止，发声停止；（2）声音传播需要介质，声音是以声波的形式传播．【解答】声音是由于物体的振动产生的，是以声波的形式在介质中传播．故答案为：振动；声波（或“波”）．2．（2017•河南）图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是单车；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了压强的缘故．【分析】（1）此题中被研究的物体——树处于相对运动状态，那么它与所选的参照物之间的位置肯定在不断发生变化，由此可突破此题；（2）减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力来减小压强．【解答】小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．故答案为：单车；压强．3．（2017•河南）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、缩小（选填“放大”或“缩小”）的实像；当无人机上升时，须减小（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【分析】（1）摄像机是利用凸透镜成像的规律制成的，摄像机的镜头是一个凸透镜；掌握凸透镜成像的三种情况和应用．u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成倒正立、放大的虚像，应用于放大镜；（2）成实像时，物距增大，像距减小，像变小．【解答】（1）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；（2）当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．故答案为：缩小；减小．4．（2017•河南）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生形变；在锅里煮面时，通过热传递的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的无规则运动产生的．【分析】（1）力的作用效果：①改变物体的运动状态；②使物体发生形变；（2）改变物体内能的方式：做功和热传递；（3）扩散现象表明物体不停地做无规则运动．【解答】厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．故答案为：形变；热传递；无规则运动．5．（2017•河南）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于加热（选填“保温”或“加热”）状态，R1的组值为121 Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为 4.2×105J．[c =4.2×103J/（kg•℃）]水【分析】（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，根据P=UI=可知，电路的总功率最大，据此判断饮水机的挡位，进一步根据电功率公式求出R1的阻值；（2）知道水的质量和比热容以及升高的温度，根据Q吸=cm△t求出水吸收的热量．【解答】（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．故答案为：加热；121；4.2×105．6．（2017•河南）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：减速运动，最后静止；并从能量转化的角度简述理由：导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，速度越来越慢，最后静止．【分析】导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，根据右手定则判断出导体棒中的电流方向，再根据左手定则判断出导体棒受到安培力的方向，导体棒需要克服安培力做功，消耗机械能，动能越来越小．【解答】导体棒在下滑过程中，重力势能转化为动能，做加速运动；滑到水平导轨上后，导体棒做切割磁感线运动，根据右手定则可以判断出导体棒中的电流方向为b﹣a，再根据左手定则判断出导体棒受到安培力的方向和导体棒运动方向相反，对导体棒的运动起到阻碍作用，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，所以做减速运动，最后静止．故答案为：减速运动，最后静止；导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，速度越来越慢，最后静止．二、选择题（共8小题，每小题2分，满分16分）7．（2017•河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能 B．电功率 C．电流D．时间【分析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功（消耗的电能）．【解答】1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误．故选A．8．（2017•河南）如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【分析】解决该题需掌握：（1）在实验室中，用毛皮摩擦过的橡胶棒带负电；（2）验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥．【解答】A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电荷；故A错误；B、用丝绸摩擦过的橡胶棒得到电子，带负电；故B错误；C、摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D、用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确．故选D．9．（2017•河南）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动【分析】（1）定滑轮不能省力但可以改变力的方向；（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．（3）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性．【解答】A、使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．故选B．10．（2017•河南）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【分析】（1）物质从液态变为气态的过程叫汽化，汽化吸热；（2）物质直接从气态变为固态的过程叫凝华，凝华过程需要放出热量；（3）物质直接从固态变为气态的过程叫升华，升华吸热；（4）物质从液态变为固态的过程叫凝固，凝固放热．根据以上内容，对本题各个选项进行分析．【解答】A、游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B、冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C、夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D、冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确．故选C．11．（2017•河南）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能【分析】机器人沿杆竖直向上匀速爬行，所以竖直方向受到的是平衡力；动能与质量和速度有关；重力势能与质量和高度有关；机器人由电池提供能量，由此分析其能量转化．【解答】A、机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B、机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变，所以摩擦力不变，故B错误；C、机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D、机器人竖直向上匀速爬行，质量不变，速度不变，动能增大，高度增加，重力势能增大，机器人靠电池提供能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C．12．（2017•河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大【分析】（1）根据串联电路的电压规律分析电压的大小；（2）根据公式P=分析功率的大小；（3）（4）根据串联电路的分压规律和功率公式分析．【解答】A、由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；B、由于导线的电阻R较小，其分担的电压U要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；CD、当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确．故选D．13．（2017•河南）（多选题）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器【分析】（1）声音的传播需要介质；（2）移动通信是利用电磁波传输信号的；（3）超导体的电阻为零，也就避免了电能的损耗，适合做输电线路；（4）自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，能量在转化和转移的过程中，能量的总量保持不变．【解答】A、声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B、Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；C、超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；D、能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误．故选BC．14．（2017•河南）（多选题）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小【分析】（1）由于是同一块木块，根据物体的浮沉条件判断浮力与重力的关系，然后即可判断浮力大小；（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；然后根据p=ρ液gh得出容器底受到压强的关系；（3）此时容器对桌面的压力等于容器的重力和容器内部物体重力之和；根据F甲=G容器+G液+G物比较得出容器底所受的压力关系，然后即可比较压强．【解答】AB、木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；C、木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；D、因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确．故选AD．三、作图题（共2小题，满分4分）15．（2017•河南）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．【分析】从安全用电的角度分析，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上．【解答】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：16．（2017•河南）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）【分析】小军沿水平冰面减速向后退去时，对小军受力分析，其受到竖直向下重力和水平冰面对他竖直向上的支持力及水平向右的摩擦力，根据力的示意图的画法分别作出这三个力的示意图即可．【解答】小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如图所示：四、实验探究题（共3小题，满分18分）17．（2017•河南）如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定像的位置，玻璃板放置时要求与纸板垂直．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡烛A的像重合，这样做是为了比较像与物的大小关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是虚（选填“实”或“虚”）像．【分析】（1）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置；在实验中必须将玻璃板竖直摆放，才能确保蜡烛与像完全重合，才能使实验达到效果；如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合；（2）另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和它成的像大小相等，平面镜成像的特点：物像等大；实像可以成在光屏上，而虚像不能成在光屏上，据此分析判断即可.【解答】（1）在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置．玻璃板放置时要求与纸板垂直，这样可以保证玻璃板后面另一支完全相同的蜡烛与前面蜡烛所成的像重合，才可以比较物像大小．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像．故答案为：（1）像的位置；垂直；（2）大小；虚．18．（2017•河南）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为162 g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是 1.08×103kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值偏大（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F ；③橙子密度的表达式为：ρ橙= （用测出的物理量和已知量的字母表示）．【分析】（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．（2）橙子的质量等于砝码的质量加游码对应的刻度值．知道橙子的质量和体积，根据密度公式求出橙子的密度．（3）先用排水法测出橙子的体积，接着用天平测出橙子质量，质量偏大，根据ρ=判断密度的大小；（4）选用弹簧测力计、水、细线、烧杯、橙子等，测出橙子的重力，利用浮力知识测出橙子的体积，再计算出橙子的密度．【解答】（1）使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，直到指针指到分度盘的中线处或指针左右摆动的幅度相同为止．（2）标尺的分度值为0.2g，橙子的质量：m=100g+50g+10g+2g=162g；橙子的密度：ρ===1.08g/cm3=1.08×103kg/m3．（3）先用排水法测出橙子的体积，接着用天平测出橙子质量，由于橙子上粘有水，所以测得的质量偏大，根据ρ=知，测得的密度偏大．（4）不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，测橙子的密度的步骤：①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F；③橙子密度表达式的推导：橙子的质量为：m=，橙子受到的浮力为：F浮=G﹣F；橙子的体积等于橙子排开水的体积：V=V排==，橙子密度的表达式为：ρ橙===．故答案为：（1）分度盘的中央；（2）162；1.08×103；（3）偏大；（4）②将橙子浸没在水中，读出弹簧测力计的示数为F；③．19．（2017•河南）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是电阻R0开路．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为0.5 A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 B （选填“A”或“B”）端移动，使电压表的示数为2V ，同时记下对应的电流值．（4）根据实验数据，小强作出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I 与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：将I﹣R图象的横坐标R变为（或R﹣1）．【分析】（1）滑动变阻器要按“一上一下”串联接入电路，电压表与电阻R0并联，根据电源电压选择电压表的量程即可；（2）电流表没有示数，电压表示数始终接近电源电压，电路故障可能为电压表所测量的电阻开路；（3）根据电流表选择的量程确定其分度值，结合指针位置进行读数即可；探究电流与电阻的关系，应保持电压不变，根据串联分压规律即可确定滑动变阻器的滑片移动方向；（4）根据I=可知，电压保持不变时，电流与电阻成反比关系；但是只根据I﹣R图象，不便直观判断I 与R的定量关系，可将I==U•进行变换即可看出：电压保持不变时，电流I与电阻的倒数成正比，从而直观判断出了I与R的关系．【解答】（1）滑动变阻器要按“一上一下”串联接入电路，只需将滑动变阻器上面任一接线柱与电阻R0的右接线柱连接即可，电压表要与电阻R0并联，由于电源电压恒为3V，故电压表选择的量程为0～3V，只需将滑动变阻器的“3”接线柱与电阻R0的右接线柱连接，如图所示：（2）闭合开关接触时，发现电流表无示数，说明电路开路，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明与电压表并联的部分电路开路，即电阻R0开路．（3）由图丙可知，电流表选择的量程为0～0.6A，分度值为0.02A，此时电流表示数为0.5A；由欧姆定律得，则电阻R0两端的电压：U0=IR0=0.5A×4Ω=2V，即电压表示数保持2V不变；根据串联分压规律可知，即： =，由于电源电压恒为U=3V，电压表示数保持U0=2V，每更换一个阻值更大的电阻，滑动变阻器接入电路的阻值也应增大，故应将滑动变阻器的滑片向B端移动，使电压表的示数2V，同时记下对应的电流值．（4）小强作出了如图丁所示的I﹣R图象，由于此图线为曲线，不便直观判断I与R的定量关系，根据I==U•可知，电压不变时，电流I与电阻的倒数成正比，故将横坐标R变为（或R﹣1），从而直观判断出了I与R的关系．故答案为：（1）见上图；（2）电阻R0开路；（3）0.5；B；2V；（4）将I﹣R图象的横坐标R变为（或R﹣1）．五、综合应用题（共2小题，满分18分）20．（2017•河南）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B 点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了省力；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？【分析】（1）斜面属于简单机械的一种，使用斜面可以省力；（2）运用速度公式v=，代入数值可求速度；（3）运用P=Fv，代入数值可求功率大小；（4）根据W=Gh求出有用功；推力做的功，W=Fs即总功；然后根据机械效率的计算公式可求出斜面的效率．。

2017年河南省中考物理试卷一、填空题(共6小题，每小题2分，满分14分)1．【题文】我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．【答案】振动；声波(或“波”)．【解析】(1) 声音是由物体的振动产生的，振动停止，发声停止；(2) 声音传播需要介质，声音是以声波的形式传播．声音是由于物体的振动产生的，是以声波的形式在介质中传播．【题型】填空题【备注】【结束】2．【题文】如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．【答案】单车；压强．【解析】此题中被研究的物体﹣﹣树处于相对运动状态，那么它与所选的参照物之间的位置肯定在不断发生变化，由此可突破此题；减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．【题型】填空题【结束】3．【题文】无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、 (选填“放大”或“缩小”)的实像；当无人机上升时，须 (选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰地画面．【答案】缩小；减小．【解析】摄像机是利用凸透镜成像的规律制成的，摄像机的镜头是一个凸透镜；掌握凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成倒正立、放大的虚像，应用于放大镜；成实像时，物距增大，像距减小，像变小．(1)摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；(2) 当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．【题型】填空题【备注】【结束】4．【题文】烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．【答案】形变；热传递；无规则运动．力的作用效果：①改变物体的运动状态；②使物体发生形变；改变物体内能的方式：做功和热传递；扩散现象表面物体不停的做无规则运动．厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．【题型】填空题【备注】【结束】5．【题文】图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于 (选填“保温”或“加热”)状态，R1的组值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为 J．[c 水=4.2×103J/(kg•℃)]．【答案】加热；121；4.2×105．【解析】当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，根据P=UI=可知，电路的总功率最大，据此判断饮水机的档位，进一步根据电功率公式求出R1的阻值；知道水的质量和比热容以及升高的温度，根据Q吸=cm△t求出水吸收的热量．(1)当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；(2) 水吸收的热量：Q吸=cm△t=4.2×103J/(kg•℃)×2kg×50℃=4.2×105J．【题型】填空题【备注】【结束】6．【题文】由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．【答案】减速运动，最后静止；导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，速度越来越慢，最后静止．【解析】导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，根据右手定则判断出导体棒中的电流方向，再根据左手定则判断出导体棒受到安培力的方向，导体棒需要克服安培力做功，消耗机械能，动能越来越小．导体棒在下滑过程中，重力势能转化为动能，做加速运动；滑到水平导轨上后，导体棒做切割磁感线运动，根据右手定则可以判断出导体棒中的电流方向为b﹣a，再根据左手定则判断出导体棒受到安培力的方向和导体棒运动方向相反，对导体棒的运动起到阻碍作用，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，所以做减速运动，最后静止．【题型】填空题【备注】【结束】二、选择题(共8小题，每小题2分，满分16分)7．【题文】某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位( )A. 电能B. 电功率C. 电流D. 时间【答案】A【解析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功(消耗的电能)．1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误．故选A【题型】单选题【备注】【结束】8．【题文】如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是( )A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【答案】D【解析】解决该题需掌握：在实验室中，用毛皮摩擦过的橡胶棒带负电；验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥．A.摩擦起电现象是通过摩擦的方式是电荷发生了转移，而不是创造了电荷；故A 错误；B.用丝绸摩擦过的橡胶棒得到电子，带负电；故B错误；C.摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D.用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确．故选D【题型】单选题【备注】【结束】9．【题文】如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是( )A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动【答案】B【解析】定滑轮不能省力但可以改变力的方向；平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性．A.使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B.铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C.滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；D.剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．故选B【题型】单选题【备注】【结束】10．【题文】下列对生活中的物理现象及其原因分析，错误的是( )A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【答案】C【解析】物质从液态变为气态的过程叫汽化，汽化吸热；物质直接从气态变为固态的过程叫凝华，凝华过程需要放出热量；物质直接从固态变为液态的过程叫升华，升华吸热；物质从液态变为固态的过程叫凝固，凝固放热．根据以上内容，对本题各个选项进行分析．A.游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B.冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C.夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D.冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确．故选C【题型】单选题【结束】11．【题文】图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中( )A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能【答案】C【解析】机器人沿杆竖直向上匀速爬行，所以竖直方向受到的是平衡力；动能与质量和速度有关；重力势能与质量和高度有关；机器人由电池提供能量，由此分析其能量转化．A.机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B.机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变所以摩擦力不变，故B错误；C.机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D.机器人在竖直向上匀速爬行质量不变，速度不变，动能增大，高度增加，重力势能增大，机器人靠电池提供的能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C【题型】单选题【结束】12．【题文】如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是( )A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大【答案】D【解析】根据串联电路的电压规律分析电压的大小；根据公式P=分析功率的大小；根据串联电路的分压规律和功率公式分析．A.由于导线由一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；要远远小于电源电压U，根据公式B.由于导线的电阻R较小，其分担的电压UrP=可知输电线上消耗的电功率为，故B错误；CD.当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确．故选D【题型】单选题【备注】13．【题文】随着科技发展，各种现代技术不断得到运用．以下说法正确的是( ) A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器【答案】BC【解析】声音的传播需要介质；移动通信是利用电磁波传输信号的；超导体的电阻为零，也就避免了电能的损耗，适合做输电线路；自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，能量在转化和转移的过程中，能量的总量保持不变．A.声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B.Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；C.超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；D.能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误．故选BC【题型】多选题【备注】【结束】14．【题文】如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是( )A ．木块受到的浮力一样大B ．木块在甲液体中受的浮力较大C ．甲液体对容器底部的压强较大D ．盛甲液体的容器对桌面的压强较小【答案】AD【解析】由于是同一块木块，根据物体的浮沉条件判断浮力与重力的关系，然后即可判断浮力大小；根据物体的浮沉情况判断出物体密度与液体密度的关系；然后根据p=ρ液gh 得出容器底受到压强的关系；此时容器对桌面的压力等于容器的重力和容器内部物体重力之和；根据F 甲=G 容器+G 液+G 物比较得出容器底所受的压力关系，然后即可比较压强．AB.木块在甲中悬浮，则F 浮甲=G 木；木块在乙中漂浮，则F 浮乙=G 木，比较可知F 浮甲=F 浮乙，即木块受到的浮力一样大，故A 正确，B 错误；C.木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh 可知，乙液体对容器底的压强大，故C 错误；D.因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V 甲+V 排甲=V乙+V 排乙；由图可知：V 排甲＞V 排乙；则V 甲＜V 乙，由C 项可知ρ乙＞ρ甲，根据m=ρV可得：m 甲＜m 乙；根据G=mg 可知：G 甲＜G 乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F 甲=G 容器+G 甲+G 木；F 乙=G 容器+G 乙+G 木；所以，F 甲＜F 乙；由于两个容器相同，底面积相同，根据p=可知：p 甲＜p 乙，故D 正确．故选AD【题型】多选题【备注】【结束】三、作图题(共2小题，满分4分)15．【题文】图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．【答案】【解析】从安全用电的角度分析，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再用电器，回到零线上．【题型】作图题【备注】【结束】16．【题文】如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．(图中黑点表示重心)【答案】【解析】小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力【题型】作图题【备注】【结束】四、实验探究题(共3小题，满分18分)17．【题文】如图是“探究平面镜成像的特点”的实验装置．(1) 实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．(2) 在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是(选填“实”或“虚”)像．【答案】 (1)像的位置；垂直；(2)大小；虚．【解析】利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置；在实验中必须将玻璃板竖直摆放，才能确保蜡烛与像完全重合，才能使实验达到效果；如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合；另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和它成的像大小相等，平面镜成像的特点：物像等大；实像可以成在光屏上，而虚像不能成在光屏上，据此分析判断即可；(1)在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置．玻璃板放置时要求与纸板垂直，这样可以保证玻璃板后面另一支完全相同的蜡烛与前面蜡烛所成的像重合，才可以比较物像大小．(2) 在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像．【题型】实验题【备注】【结束】18．【题文】小明发现橙子放入水中会下沉，于是想办法测量它的密度．(1) 将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．(2) 用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质为g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．(3) 做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值(选填“偏大”或“偏小”)．(4) 小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测．出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ= (用测出的物理量和已知量的字母表橙示)．【答案】 (1)分度盘的中央；(2) 162；1.08×103；(3) 偏大；(4)②将橙子浸没在水中，读出弹簧测力计的示数为F；③．【解析】将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．橙子的质量等于砝码的质量加游码对应的刻度值．知道橙子的质量和体积，根据密度公式求出橙子的密度．先用排水法测出橙子的体积，接着用天平测出橙子质量，质量偏大，根据ρ=判断密度的大小；选用弹簧测力计、水、细线、烧杯、橙子等，测出橙子的重力，利用浮力知识测出橙子的体积，再计算出橙子的密度．(1) 使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，直到指针指到分度盘的中线处或指针左右摆动的幅度相同为止．(2) 标尺的分度值为0.2g，橙子的质量：m=100g+50g+10g+2g=162g；橙子的密度：ρ===1.08g/cm3=1.08×103kg/m3．(3)先用排水法测出橙子的体积，接着用天平测出橙子质量，由于橙子上粘有水，所以测得的质量偏大，根据ρ=知，测得的密度偏大．(4) 不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，测橙子的密度的步骤：①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F；③橙子密度表达式的推导：橙子的质量为：m=，橙子受到的浮力为：F浮=G﹣F；橙子的体积等于橙子排开水的体积：V=V排==，橙子密度的表达式为：ρ橙===．【题型】实验题【备注】【结束】19．【题文】在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．(1) 请按图甲所示的电路图，将实物图乙连接完整．(2) 闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．(3) 排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 (选填“A”或“B”)端移动，使电压表的示数，同时记下对应的电流值．(4)根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：．【答案】 (1)见上图；(2) 电阻R开路；(3) 0.5；B；2V；(4)将I﹣R图象的横坐标R变为(或R﹣1)．【解析】滑动变阻器要按“一上一下”串联接入电路，电压表与电阻R0并联，根据电源电压选择电压表的量程即可；电流表没有示数，电压表示数始终接近电源电压，电路故障可能为电压表所测量的电阻开路；根据电流表选择的量程确定其分度值，结合指针位置进行读数即可；探究电流与电阻的关系，应保持电压不变，根据串联分压规律即可确定滑动变阻器的滑片移动方向；根据I=可知，电压保持不变时，电流与电阻成反比关系；但是只根据I﹣R图象，不便直观判断I与R 的定量关系，可将I==U•进行变换即可看出：电压保持不变时，电流I与电阻的倒数成正比，从而直观判断出了I与R的关系．(1)滑动变阻器要按“一上一下”串联接入电路，只需将滑动变阻器上面任一接线柱与电阻R0的右接线柱连接即可，电压表要与电阻R并联，由于电源电压恒为3V，故电压表选择的量程为0～3V，只需将滑动变阻器的“3”接线柱与电阻R的右接线柱连接，如图所示：(2) 闭合开关接触时，发现电流表无示数，说明电路开路，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明与电压表并联的部分电路开路，即电阻R开路．(3) 由图丙可知，电流表选择的量程为0～0.6A，分度值为0.02A，此时电流表示数为0.5A；由欧姆定律得，则电阻R0两端的电压：U=IR=0.5A×4Ω=2V，即电压表示数保持2V不变；根据串联分压规律可知，即： =，由于电源电压恒为U=3V，电压表示数保持U=2V，每更换一个阻值更大的电阻，滑动变阻器接入电路的阻值也应增大，故应将滑动变阻器的滑片向B端移动，使电压表的示数2V，同时记下对应的电流值．(4) 小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，不便直观判断I 与R的定量关系，根据I==U•可知，电压不变时，电流I与电阻的倒数成正比，故将横坐标R变为(或R﹣1)，从而直观判断出了I与R的关系．【题型】实验题【备注】【结束】五、综合应用题(共2小题，满分18分)20．【题文】如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：(1) 利用斜面搬运货物主要是为了；(2) 货物在水平面上运动的速度为多少？(3) 水平推力做功的功率为多少？(4) 斜面的机械效率为多少？【答案】 (1)利用斜面搬运货物主要是为了省力；(2) 货物在水平面上运动的速度为0.24m/s；(3) 水平推力做功的功率为24W；(4) 斜面的机械效率为80%．【解析】斜面属于简单机械的一种，使用斜面可以省力；运用速度公式v=，代入数值可求速度；运用P=Fv，代入数值可求功率大小；根据W=Gh求出有用功；推力做的功，W=Fs即总功；然后根据机械效率的计算公式可求出斜面的效率．(1)使用斜面可以省力；(2) 货物在水平面上运动的距离为s=1.2m，所用时间为t=5s；在水平面上运动的速度为：v===0.24m/s；(3) 水平推力做功的功率：P=Fv=100N×0.24m/s=24W；(4) 在斜面上推力做的功：W总=F′s=500N×3m=1500J；做的有用功：W有=Gh=800N。

2017年河南省中考物理试卷一、填空题（本题共6小题，每空1分，共14分）1．中华民族有着悠久的文明历史，古代就有许多对自然现象的现象和记载“司南之杓，投之于地，其抵指南”是由于受到的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有作用．2．手机是现代最常用的通信工具，手机之间是利用传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的．接听电话时能辨别不同的人，是因为不同人说话时声音的不同．3．用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带电．4．将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了J，这是通过的方式改变了水的内能．水的比热容c=4.2×103J/（kg℃）．5．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=．6．物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固8．如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱9．下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况10．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光11．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压12．如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力14．在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小三、作图题（本题共2小题，每小题2分，共4分）15．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．16．如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．四、实验探究题（本题共3小题，第17题4分，第18题6分第19题8分，共18分）17．测量是生活和学习中一项基本技能．（1）如图1所示，用刻度尺测量铅笔的长度，读数为cm．一次测量可能误差较大，为了减小误差，应当．（2）如图2所示，用体温计测量体温，该体温计的分度值是℃，体温计的示数是℃．18．实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”．将钢球从某一离度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离．（1）本实验使钢球获得动能的操作方法是，钢球动能的大小是通过观察来判断的．（2）从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的相同，从而探究动能与的关系．（3）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度．你认为应当采用同学的建议．（4）由上述实验数据和现象可得出结论：．19．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．五、综合应用题（本题共2小题，每小题9分，共18分）20．在“大力士”比赛中，需要把一质量m=400kg，边长l=lm，质量分布均匀的立方体，利用翻滚的方法沿直线移动一段距离，如图所示．g取10N/kg．求：（1）立方体静止时对水平地面的压强；（2）翻滚立方体时，使立方体一边刚刚离开地面，所用最小力F的大小；（3）“大力士”用翻滚的方法使立方体沿直线移动了10m，用时20s，“大力士”克服立方体重力做功的功率．21．某款新型电动汽车的性能参数如表所示，请回答下列问题．（1）电动机是电动汽车的核心部件，电动机正常工作时，电能转化为能，电动机的工作原理是．（2）电动机正常工作时，通过线圈的电流是多大？（3）同类型号的燃油汽车在同等条件下百公里消耗汽油为10L，请通过计算比较两种汽车的百公里能耗，并说明能耗不同的主要原因．汽油的密度ρ=0.7×103kg/m3，汽油的热值q=4.6×107J/kg．（4）汽车在某段公路上匀速行驶时，进入某超声测速区域，如图所示．当该车运动到距测速仪370m时，测速仪向该车出一超声波信号，2s后收到从车返回的信号，超声波在空气中传播速度为340m/s，求该车的速度．2017年河南省中考物理试卷参考答案与试题解析一、填空题（本题共6小题，每空1分，共14分）1．中华民族有着悠久的文明历史，古代就有许多对自然现象的现象和记载“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”是由于凸透镜对光具有会聚作用．【考点】地磁场；凸透镜的会聚作用．【专题】应用题；透镜及其应用；磁现象、电生磁．【分析】（1）地球周围存在磁场，叫做地磁场，地磁北极在地理南极附近，地磁南极在地理北极附近；（2）凸透镜对光线有会聚的作用；【解答】解：地球周围存在磁场，叫做地磁场，“司南之杓，投之于地，其抵指南”是由于受到地磁场的作用；“削冰令圆，举以向日，可生火”，即此时所削的冰相当于一个凸透镜，即由于凸透镜对光具有会聚作用．所以会在太阳下产生火．故答案为：地磁场；会聚．【点评】知道地磁场的作用和凸透镜对光线的会聚作用是解决该题的关键．2．手机是现代最常用的通信工具，手机之间是利用电磁波传递信息的．人们在不同场合需要选择不同的音量，改变的是手机声音的响度．接听电话时能辨别不同的人，是因为不同人说话时声音的音色不同．【考点】电磁波的传播；音调、响度与音色的区分．【专题】应用题；定性思想；信息的传递．【分析】（1）电磁波既能传递信息又能传递能量，手机间通话就是利用了电磁波的反射和接收；（2）声音的特征有三个，即音调、响度、音色；改变音量是改变了声音的响度；（3）不同人发出声音的音色是各不相同的，根据这点可判断来电的是熟人还是陌生人；【解答】解：（1）用手机打电话时，是利用电磁波的发射和接收来完成信息的传递；（2）响度指声音的大小（或强弱）；手机选择不同的音量，改变音量是改变了声音的响度，不同音量产生声音的音调和音色是不变的；（3）音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；接听电话时，一般能够知道对方是熟人还是陌生人，判断的主要依据就是声音的音色不同；故答案为：电磁波；响度；音色．【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同；手机间通话利用了电磁波的发射和接收3．用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带正电．【考点】物体带电情况的判断．【专题】应用题；电流和电路．【分析】（1）自然界存在两种电荷，正电荷和负电荷．用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电．（2）同种电荷相互排斥，异种电荷相互吸引．【解答】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电．因为同种电荷相互排斥，而玻璃棒靠近悬挂的气球，气球被推开，则气球与玻璃棒带同种电荷，都带正电．故答案为：正；正．【点评】掌握正电荷和负电荷的规定，掌握电荷间的作用，是解答本题的关键．4．将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净水的温度降低到5℃，则这瓶纯净水的内能减少了 4.2×104J，这是通过热传递的方式改变了水的内能．水的比热容c=4.2×103J/（kg℃）．【考点】热量的计算；热传递改变物体内能．【专题】应用题；比热容、热机、热值．=cm△t求水放出【分析】知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸的热量；这些热量是由水传递给冰箱内的空气，是利用热传递这种方式改变物体内能的．【解答】解：水放出的热量：=cm△t=4.2×103J/（kg℃）×0.5kg×（25℃﹣5℃）=4.2×104J；Q吸这是通过热传递的方式改变水的内能的．故答案为：4.2×104；热传递．【点评】本题考查了热量的计算、改变内能的方法，密切联系生活，属于中考的热点．5．在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=U x．【考点】电功率的计算；欧姆定律的应用．【专题】推理法；电路和欧姆定律．【分析】（1）根据欧姆定律和串联电路的电压、电流规律，可从R=入手，推导出电阻大小的表达式；（2）同样根据欧姆定律和串联电路的电压、电流规律，可从P=UI入手，推导出电功率的表达式．【解答】解：（1）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，由欧姆定律I=得：R x====；（2）因为串联电路中，总电压等于各用电器两端的电压之和，串联电路各处电流相等，则电路中的电流I==，由P=UI得R x的电功率：P x=U x I=U x．故答案为：；U x．【点评】本题主要考查了对欧姆定律、串联电路的电流和电压规律，以及对电功率公式的灵活掌握，有一定难度．6．物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．【考点】惯性；流体压强与流速的关系；做功改变物体内能．【专题】开放题；其他综合题．【分析】根据表格内容，结合所学物理知识分析解答，此题属于开放性题目，答案不唯一．【解答】解：（1）跳远时助跑，是利用惯性提高成绩，在生活中惯性的例子很多，如运动员到达终点后不能马上停下来，用手拍打衣服上的灰尘，灰尘会落下等．（2）雄鹰翅膀上表面附近的空气流速大于下表面附近的空气流速空气的流速，因而上表面气体的压强小于下表面气体的压强，翅膀上下方所受到的压力差形成向上的升力，使雄鹰能在空中滑翔．蕴含的物理知识是流体压强和流速的关系，流体的压强跟流速有关，流速越大，压强越小．据此设计了飞机的机翼．（3）水沸腾时水蒸气冲起壶盖，内能转化为机械能，据此发明了热机．故答案为：运动员到达终点后不能马上停下来；流体的压强跟流速有关，流速越大，压强越小；热机．【点评】此题考查惯性、流体压强和流速的关系、做功改变物体的内能，具有较强的综合性，难度适中，属于中档题．二、选择题（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）7．如图所示是某种物质温度随时间变化的图象．该图象描述的过程可能是（）A．蜡的熔化B．海波的熔化C．水的凝固D．玻璃的凝固【考点】熔化和凝固的温度—时间图象．【专题】图析法；图像综合题．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的凝固过程，而只有晶体才有凝固点，可根据上述分析判断出正确的选项．【解答】解：由图知：总体趋势，温度随时间的增加而升高，所以是熔化过程；可以排除CD；在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的熔点，而只有晶体才有熔点，可以排除A；故选B．【点评】此题不但要根据图象判断出是熔化还是凝固现象，还要了解海波是晶体有熔点而蜡是非晶体没有熔点．8．如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱【考点】近视眼的成因与矫正办法；远视眼的成因与矫正办法．【专题】比较思想；透镜及其应用．【分析】（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况．近视眼佩戴凹透镜进行矫正．（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正．【解答】解：甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有发散作用的凸透镜来矫正．乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正．综上所述，只有选项B说法是正确的．故选B．【点评】图示来源于课本，分别表示了远视眼和近视眼的成因的光路图．明确近视眼与远视眼的成因是解决此题的关键．9．下列说法正确的是（）A．物理学规定正电荷定向移动的方向为电流方向B．导体的电阻由导体的长度、横截面积和电压决定C．导线用铜制造是利用了铜具有较好的导热性D．遥感卫星利用物体辐射的紫外线拍摄地面情况【考点】电流的方向；红外线；影响电阻大小的因素．【专题】应用题；其他综合题．【分析】（1）物理学上规定正电荷定向移动的方向为电流方向；负电荷定向移动方向与电流方向相反；（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关；（3）导线用铜制造是利用了铜具有较好的导电性；（4）红外线的穿透力强，故据此分析即可判断．【解答】解：A、据课本可知，物理学规定正电荷定向移动的方向为电流方向，故A正确；B、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故B错误；C、导线用铜制造是利用了铜具有较好的导电性，故C错误；D、红外线的穿透力强，遥感卫星利用物体辐射的红外线拍摄地面情况，故D错误；故选A．【点评】此题考查了电流方向的判断、电阻的性质、导体材料的特点和红外线的应用，是一道综合题．10．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光【考点】家庭电路的连接．【专题】应用题；电流和电路．【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插人两孔插座的左孔氖管不发光，故D错误；故选C．【点评】掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因．11．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h．不考虑温度的影响，把这个自制气压计从山下移到山上后（）A．h增大，瓶内气压大于外界气压B．h减小，瓶内气压大于外界气压C．h增大，瓶内气压小于外界气压D．h减小，瓶内气压小于外界气压【考点】大气压强与高度的关系．【专题】压强和浮力；气体的压强、流体压强与流速的关系．【分析】瓶内封闭气体压强P等于大气压P0与玻璃管内水柱产生的压强之和大于外界大气压，而随着高度的增加，大气压降低，所以玻璃管内的水柱上升，h增大．【解答】解：因为瓶内封闭气体压强P等于大气压P0与玻璃管内水柱产生的压强之和（大于外界大气压），即P=P0+ρgh，h为玻璃管内水柱的高度；当把它从山下拿到山上时，由于大气压随着高度的增加而减小，瓶内气体压强P不变，而大气压P0变小，所以h应变大，玻璃管中水柱的高度上升．故选A．【点评】此题考查了关于大气压随着高度的变化，其解题关键就是：海拔升高，气压减小．12．如图所示，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块漂浮，静止后溢出的液体质量为m1；当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块沉底，静止后溢出的液体质量为m2．则物块的密度为（）A．B．C．D．【考点】密度的计算．【专题】计算题；方程法；密度及其应用．【分析】根据物体漂浮，浮力等于重力列出物块所受浮力与重力的表达式，可得其密度表达式①；物体沉底，排开液体的体积等于物体的体积，根据浮力等于排开液体的重力和F浮=ρ液gV排列出所受浮力表达式，可得其体积的表达式②，将②代入①即可求出物块的密度．【解答】解：设物块的密度为ρ，体积为V，根据G=mg和ρ=可得物块的重力G=ρVg，当溢水杯盛满密度为ρ1的液体时，把实心物块放入杯中，物块受到的浮力F浮1=m1g，物块漂浮，则F浮1=G，即m1g=ρVg，有：ρ=①当溢水杯盛满密度为ρ2的液体时，把同一物块放入杯中，物块受到的浮力F浮2=m2g，物块沉底，则F浮2=ρ2gV排=ρ2gV，即m2g=ρ2gV，有：V=②将②代入①可得，ρ=ρ2．故选D．【点评】此题考查密度的计算，涉及到阿基米德原理、物体浮沉条件及其应用、重力、密度公式的应用，具有较强的综合性，题目难度适中，适合学生训练，属于中档题．13．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动．下列选项中属于平衡力的是（）A．木块受的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力【考点】平衡力的辨别．【专题】定性思想；运动和力．【分析】判断两个力是否是一对平衡力，要看它们是否同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反．【解答】解：A、木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；B、地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；C、木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；D、木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误．故选AC．【点评】解答此类题的关键是必须要牢记二力平衡的四个条件，判断时缺一不可．14．在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小．将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）A．螺线管左端为S极，右端为N极B．当R1的滑片向左滑动时，电压表示数减小C．当R1的滑片向右滑动时，电流表示数增大D．在螺线管中插入铁芯，电压表示数减小。

2017年河南省中考物理试卷一、填空题（共6小题，每小题2分，满分14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．2．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的组值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．6．由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．二、选择题（共8小题，每小题2分，满分16分）7．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能 B．电功率C．电流 D．时间8．如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动10．下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17．如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是（选填“实”或“虚”）像．18．小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ橙= （用测出的物理量和已知量的字母表示）．19．在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I 与R的关系．你认为小强的改进方法是：．五、综合应用题（共2小题，满分18分）20．如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B 点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R的阻值随压力F的增大而；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向（选填“左”或“右”）移动，并简要说明理由．2017年河南省中考物理试卷参考答案与试题解析一、填空题（共6小题，每小题2分，满分14分）1．【考点】91：声音的产生；92：声音的传播条件．【分析】（1）声音是由物体的振动产生的，振动停止，发声停止；（2）声音传播需要介质，声音是以声波的形式传播．【解答】解：声音是由于物体的振动产生的，是以声波的形式在介质中传播．故答案为：振动；声波（或“波”）．2．【考点】85：减小压强的方法及其应用；52：参照物及其选择．【分析】（1）此题中被研究的物体﹣﹣树处于相对运动状态，那么它与所选的参照物之间的位置肯定在不断发生变化，由此可突破此题；（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．【解答】解：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．故答案为：单车；压强．3．【考点】B8：凸透镜成像的应用．【分析】（1）摄像机是利用凸透镜成像的规律制成的，摄像机的镜头是一个凸透镜；掌握凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成倒正立、放大的虚像，应用于放大镜；（2）成实像时，物距增大，像距减小，像变小．【解答】解：（1）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；（2）当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．故答案为：缩小；减小．4．【考点】GA：热传递改变物体内能；6F：力的作用效果；GW：扩散现象．【分析】（1）力的作用效果：①改变物体的运动状态；②使物体发生形变；（2）改变物体内能的方式：做功和热传递；（3）扩散现象表面物体不停的做无规则运动．【解答】解：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．故答案为：形变；热传递；无规则运动．5．【考点】J9：电功率与电压、电流的关系；GG：热量的计算．【分析】（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，根据P=UI=可知，电路的总功率最大，据此判断饮水机的档位，进一步根据电功率公式求出R1的阻值；（2）知道水的质量和比热容以及升高的温度，根据Q吸=cm△t求出水吸收的热量．【解答】解：（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．故答案为：加热；121；4.2×105．6．【考点】CK：左手定则；CP：电磁感应．【分析】导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，根据右手定则判断出导体棒中的电流方向，再根据左手定则判断出导体棒受到安培力的方向，导体棒需要克服安培力做功，消耗机械能，动能越来越小．【解答】解：导体棒在下滑过程中，重力势能转化为动能，做加速运动；滑到水平导轨上后，导体棒做切割磁感线运动，根据右手定则可以判断出导体棒中的电流方向为b﹣a，再根据左手定则判断出导体棒受到安培力的方向和导体棒运动方向相反，对导体棒的运动起到阻碍作用，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，所以做减速运动，最后静止．故答案为：减速运动，最后静止；导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越来越小，速度越来越慢，最后静止．二、选择题（共8小题，每小题2分，满分16分）7．【考点】J1：电功．【分析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功（消耗的电能）．【解答】解：1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误．故选A．8．【考点】H7：摩擦起电的实质；H2：正电荷与负电荷；H8：电荷间的相互作用规律．【分析】解决该题需掌握：（1）在实验室中，用毛皮摩擦过的橡胶棒带负电；（2）验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥．【解答】解：A、摩擦起电现象是通过摩擦的方式是电荷发生了转移，而不是创造了电荷；故A错误；B、用丝绸摩擦过的橡胶棒得到电子，带负电；故B错误；C、摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D、用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确．故选D．9．【考点】6U：力与运动的关系；6R：平衡力的辨别；7V：定滑轮及其工作特点．【分析】（1）定滑轮不能省力但可以改变力的方向；（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．（3）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性．【解答】解：A、使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D 错误．故选B．10．【考点】1H：汽化及汽化吸热的特点；1A：凝固与凝固放热特点；1M：液化及液化现象；1R：生活中的凝华现象．【分析】（1）物质从液态变为气态的过程叫汽化，汽化吸热；（2）物质直接从气态变为固态的过程叫凝华，凝华过程需要放出热量；（3）物质直接从固态变为液态的过程叫升华，升华吸热；（4）物质从液态变为固态的过程叫凝固，凝固放热．根据以上内容，对本题各个选项进行分析．【解答】解：A、游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B、冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C、夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D、冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确．故选C．11．【考点】6T：二力平衡条件的应用；FU：动能和势能的转化与守恒．【分析】机器人沿杆竖直向上匀速爬行，所以竖直方向受到的是平衡力；动能与质量和速度有关；重力势能与质量和高度有关；机器人由电池提供能量，由此分析其能量转化．【解答】解：A、机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B、机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变所以摩擦力不变，故B错误；C、机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D、机器人在竖直向上匀速爬行质量不变，速度不变，动能增大，高度增加，重力势能增大，机器人靠电池提供的能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C．12．【考点】J9：电功率与电压、电流的关系；I6：串联电路的电压规律．【分析】（1）根据串联电路的电压规律分析电压的大小；（2）根据公式P=分析功率的大小；（3）（4）根据串联电路的分压规律和功率公式分析．【解答】解：A、由于导线由一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；B、由于导线的电阻R较小，其分担的电压U r要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；CD、当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确．故选D．13．【考点】92：声音的传播条件；45：超导体的作用；D2：电磁波的传播；GQ：永动机．【分析】（1）声音的传播需要介质；（2）移动通信是利用电磁波传输信号的；（3）超导体的电阻为零，也就避免了电能的损耗，适合做输电线路；（4）自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，能量在转化和转移的过程中，能量的总量保持不变．【解答】解：A、声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B、Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；C、超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；D、能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误．故选BC．14．【考点】8S：物体的浮沉条件及其应用；83：压强大小比较；8A：液体压强计算公式的应用．【分析】（1）由于是同一块木块，根据物体的浮沉条件判断浮力与重力的关系，然后即可判断浮力大小；（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；然后根据p=ρ液gh得出容器底受到压强的关系；（3）此时容器对桌面的压力等于容器的重力和容器内部物体重力之和；根据F甲=G容器+G液+G物比较得出容器底所受的压力关系，然后即可比较压强．【解答】解：AB、木块在甲中悬浮，则F浮甲=G木；木块在乙中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；C、木块在甲中悬浮，则ρ甲=ρ木；木块在乙中漂浮，则ρ乙＞ρ木，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底的压强大，故C错误；D、因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙；则V甲＜V乙，由C项可知ρ乙＞ρ甲，根据m=ρV可得：m甲＜m乙；根据G=mg可知：G甲＜G乙；根据容器对桌面的压力等于容器的重力和容器内部物体重力之和可得：F甲=G容器+G甲+G木；F乙=G容器+G乙+G木；所以，F甲＜F乙；由于两个容器相同，底面积相同，根据p=可知：p甲＜p乙，故D正确．故选AD．三、作图题（共2小题，满分4分）15．【考点】IO：家庭电路的连接．【分析】从安全用电的角度分析，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再用电器，回到零线上．【解答】解：据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：16．【考点】6H：力的示意图．【分析】小军沿水平冰面减速向后退去时，对小军受力分析，其受到竖直向下重力和水平冰面对他竖直向上的支持力及水平向右的摩擦力，根据力的示意图的画法分别作出这三个力的示意图即可．【解答】解：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如图所示：四、实验探究题（共3小题，满分18分）17．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】（1）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置；在实验中必须将玻璃板竖直摆放，才能确保蜡烛与像完全重合，才能使实验达到效果；如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合；（2）另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和它成的像大小相等，平面镜成像的特点：物像等大；实像可以成在光屏上，而虚像不能成在光屏上，据此分析判断即可；【解答】解：（1）在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置．玻璃板放置时要求与纸板垂直，这样可以保证玻璃板后面另一支完全相同的蜡烛与前面蜡烛所成的像重合，才可以比较物像大小．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像．故答案为：（1）像的位置；垂直；（2）大小；虚．18．【分析】（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．（2）橙子的质量等于砝码的质量加游码对应的刻度值．知道橙子的质量和体积，根据密度公式求出橙子的密度．（3）先用排水法测出橙子的体积，接着用天平测出橙子质量，质量偏大，根据ρ=判断密度的大小；（4）选用弹簧测力计、水、细线、烧杯、橙子等，测出橙子的重力，利用浮力知识测出橙子的体积，再计算出橙子的密度．【解答】解：（1）使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，直到指针指到分度盘的中线处或指针左右摆动的幅度相同为止．（2）标尺的分度值为0.2g，橙子的质量：m=100g+50g+10g+2g=162g；橙子的密度：ρ===1.08g/cm3=1.08×103kg/m3．（3）先用排水法测出橙子的体积，接着用天平测出橙子质量，由于橙子上粘有水，所以测得的质量偏大，根据ρ=知，测得的密度偏大．（4）不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，测橙子的密度的步骤：①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F；③橙子密度表达式的推导：橙子的质量为：m=，橙子受到的浮力为：F浮=G﹣F；橙子的体积等于橙子排开水的体积：V=V排==，橙子密度的表达式为：ρ橙===．故答案为：（1）分度盘的中央；（2）162；1.08×103；（3）偏大；（4）②将橙子浸没在水中，读出弹簧测力计的示数为F；③．19．【考点】IL：探究电流与电压、电阻的关系实验．【分析】（1）滑动变阻器要按“一上一下”串联接入电路，电压表与电阻R0并联，根据电源电压选择电压表的量程即可；（2）电流表没有示数，电压表示数始终接近电源电压，电路故障可能为电压表所测量的电阻开路；（3）根据电流表选择的量程确定其分度值，结合指针位置进行读数即可；探究电流与电阻的关系，应保持电压不变，根据串联分压规律即可确定滑动变阻器的滑片移动方向；（4）根据I=可知，电压保持不变时，电流与电阻成反比关系；但是只根据I﹣R图象，不便直观判断I与R的定量关系，可将I==U•进行变换即可看出：电压保持不变时，电流I与电阻的倒数成正比，从而直观判断出了I与R的关系．【解答】解：（1）滑动变阻器要按“一上一下”串联接入电路，只需将滑动变阻器上面任一接线柱与电阻R0的右接线柱连接即可，。

一、填空题（共6小题，每小题2分，满分14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．【答案】振动；声波【解析】试题分析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。

【考点定位】声音的产生；声音的传播条件2．如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．【答案】单车；压强【解析】【考点定位】减小压强的方法及其应用；参照物及其选择3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【答案】缩小；减小【解析】试题分析：摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。

【考点定位】凸透镜成像的应用4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．【答案】形变；热传递；无规则运动【解析】【考点定位】热传递改变物体内能；力的作用效果；扩散现象5．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的组值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．【答案】加热；121；4.2×105【解析】试题分析：当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J。

2017年河南省中考真题物理一、填空题(共6小题，每空1分，满分14分)1.(2分)我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播。

解析：声音是由于物体的振动产生的，是以声波的形式在介质中传播。

答案：振动；声波(或“波”)。

2.(2分)如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故。

解析：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服。

答案：单车；压强。

3.(2分)无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、(选填“放大”或“缩小”)的实像；当无人机上升时，须(选填“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰地画面。

解析：(1)摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；(2)当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。

答案：缩小；减小。

4.(3分)烩面是河南的特色名吃。

图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的。

解析：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的。

答案：形变；热传递；无规则运动。

5.(3分)图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。
