高层住宅低压配电系统设计应符合的规定范文高层住宅低压配电系统设计应符合相关规定，以确保其安全可靠、高效节能、便于维护管理等方面的要求。

在设计过程中，需要充分考虑住宅的需求、用电负荷、供电方式以及相关的规范标准，从而制定出符合实际情况的设计方案。

首先，高层住宅低压配电系统的设计应符合国家电气规范以及当地电力公司的相关规定。

这些规定包括电气设备的选择、用电负荷评估、线路容量计算、开关设备的布置和选型等方面的要求。

只有符合这些规定，才能保证低压配电系统的安全可靠性。

其次，高层住宅低压配电系统的设计应考虑到居民的用电需求和日常生活习惯。

在确定用电负荷时，需要详细了解住户的家电用电情况、照明需求以及其他特殊设备的用电要求。

并针对不同时段的用电峰值和低谷，采取合理的措施进行负荷分配和控制，以充分利用电能资源，实现节能和降低用电成本的目标。

另外，高层住宅低压配电系统的设计要充分考虑安全因素。

包括但不限于：保证电路的过载保护和短路保护功能，采用合适的开关设备和保护装置；合理布置线路，避免电线过长、过细，减少线路电阻和电压降，减少电能损耗和电线发热风险；选择安全、可靠的电气设备，如防火、防爆等特殊要求的设备等。

总之，高层住宅低压配电系统的设计应兼顾安全性和实用性。

保证低压配电系统的可靠供电，满足居民的用电需求，并能提供便于维护管理的设备和系统。

合理运用现代技术手段，如智能控制系统、远程监测等，提高配电系统的运行效率和安全性，减少人工管理的工作量。

最后，设计方案应具备一定的可扩展性和灵活性，以适应未来住户需求的变化。

根据实际情况，合理确定变电站、配电房和分配装置的位置和规模，为今后扩容和改造预留充足的空间和设备接口。

综上所述，高层住宅低压配电系统的设计应符合相关规定，兼顾安全性、实用性和可扩展性。

只有符合这些要求，才能保证住宅低压配电系统的正常运行，为居民提供稳定、安全、高效的电力供应。

序论近几年来，随着我国国民经济的快速发展，电能需求量越来越大，其中城市用电量更是急剧增加。

目前，我国一般大、中型城市的市中心地区每平方公里的负荷密度平均已达左右，有些城市市中心局部地区的负荷密度甚至高达上万千瓦，乃至几万千瓦，且有继续增长的势头。

不但如此，随着经济的发展和建筑技术的进步，我国的高层建筑发展也越来越快，1992~1994年间，我国仅建设部系统每年建成的10层以上建筑就达800~900万㎡，加上其它部门，估计每年建成10层以上建筑在1000万㎡以上。

目前，全国已建成的高层建筑约为1亿㎡，一万幢左右，而且这种趋势仍在继续发展。

相应的，高层建筑的电气设计则会增加许多新内容，而首当其冲的则是高层建筑的供配电设计。

供配电设计，就是要完成对电力的供应和分配的设计问题。

电力是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。

没有电力，就没有工业现代化，就没有整个国民经济的现代化。

现代社会的信息化和网络化，都是建立在电气化的基础之上的。

做好供配电工作，对于保证企业生产的正常进行和实现工业现代化，保证正常的工作、学习、生活都具有十分重要的意义。

民用建筑的供配电设计主要包括：高压供配电系统，低压供配电系统，动力照明干线系统，配电箱系统，电缆导线的敷设，各种电器设备的选型，安装，建筑防雷接地等等。

它的基本要求为：可靠，间接，安全，可选择性。

高层配电设计要求在满足国家有关经济技术效果的前提下，还必须严格按照供配电有关技术规定和相关原则进行设计。

其相关原则概括如下：1．必须遵守有关国标，认真贯彻执行国家的技术经济政策，并做关于保障人身和设备安全，供电可靠，电能质量合格，技术先进和经济合理方面的针对性设计。

2．根据工程特点，规模和发展规划，正确处理近期建设和远期发展的关系，做到远近期结合，以近期为主，考虑到扩建。

3．必须从全局出发，统筹兼顾，按照负荷的性质，用电容量，工程特点和地区供配电条件，合理确定设计方案，满足供配电要求。

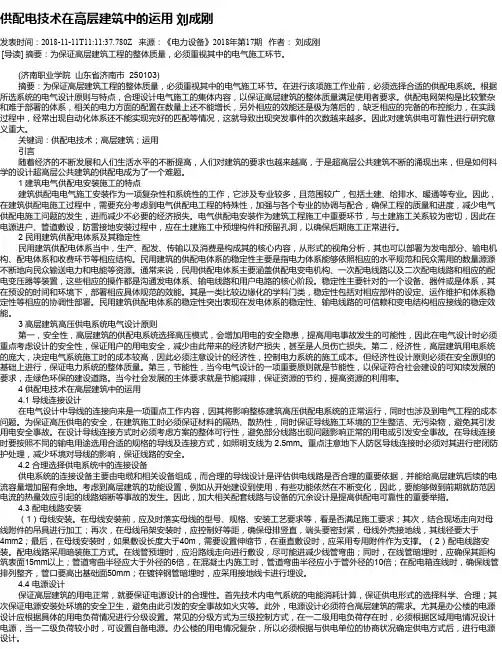

供配电技术在高层建筑中的运用刘成刚发表时间：2018-11-11T11:11:37.780Z 来源：《电力设备》2018年第17期作者：刘成刚[导读] 摘要：为保证高层建筑工程的整体质量，必须重视其中的电气施工环节。

(济南职业学院山东省济南市 250103) 摘要：为保证高层建筑工程的整体质量，必须重视其中的电气施工环节。

在进行该项施工作业前，必须选择合适的供配电系统。

根据所选系统的电气设计原则与特点，合理设计电气施工的集体内容，以保证高层建筑的整体质量满足使用者要求。

供配电网架构是比较繁杂和难于部署的体系，相关的电力方面的配置在数量上还不能增长，另外相应的效能还是极为落后的，缺乏相应的完备的布控能力，在实践过程中，经常出现自动化体系还不能实现完好的匹配等情况，这就导致出现突发事件的次数越来越多。

因此对建筑供电可靠性进行研究意义重大。

关键词：供配电技术；高层建筑；运用引言随着经济的不断发展和人们生活水平的不断提高，人们对建筑的要求也越来越高，于是超高层公共建筑不断的涌现出来，但是如何科学的设计超高层公共建筑的供配电成为了一个难题。

1 建筑电气供配电安装施工的特点建筑供配电电气施工安装作为一项复杂性和系统性的工作，它涉及专业较多，且范围较广，包括土建、给排水、暖通等专业。

因此，在建筑供配电施工过程中，需要充分考虑到电气供配电工程的特殊性，加强与各个专业的协调与配合，确保工程的质量和进度，减少电气供配电施工问题的发生，进而减少不必要的经济损失。

电气供配电安装作为建筑工程施工中重要环节，与土建施工关系较为密切，因此在电源进户、管道敷设，防雷接地安装过程中，应在土建施工中预埋构件和预留孔洞，以确保后期施工正常进行。

2 民用建筑供配电体系及其稳定性民用建筑供配电体系当中，生产、配发、传输以及消费是构成其的核心内容，从形式的视角分析，其也可以部署为发电部分、输电机构、配电体系和收费环节等相应结构。

民用建筑的供配电体系的稳定性主要是指电力体系能够依照相应的水平规范和民众需用的数量源源不断地向民众输送电力和电能等资源。

作者简介：李彩娟（1977-），女，陕西渭南人，副教授，主要从事电气工程及其自动化专业研究。

近年来，随着住宅建筑规模的增大，人们对住宅建筑供电可靠性的要求越来越高，加之供配电系统设计中负荷分级及供电要求属于强制性标准，电气设计时审查要求非常严格，在电气设计中供配电系统主要核查一级负荷及一级负荷中的特别重要负荷的供电措施，备用电源与应急电源的关系、应急电源与正常电源的关系。

因此在电气设计时，首先应该正确划分负荷级别，再根据一、二、三级不同级别的负荷采取不同的供配电措施。

一、住宅建筑的负荷分级在住宅建筑供配电系统设计中首先根据住宅小区的建设规模、设计定位、使用标准、防火分类、耐火等级要求，按照现行的设计规范准确划分负荷的级别。

结合《民用建筑电气设计规范》（JGJ16-2008）对住宅建筑中的负荷分级如表1。

高层住宅建筑中的一、二级用电负荷多为消防负荷及非消防必保负荷。

在供配电系统设计说明住宅建筑中供配电系统的设计李彩娟（兰州工业学院电气工程学院，甘肃兰州730050）摘要：本文对住宅建筑中的负荷分级及供电措施进行了阐述，并就住宅供电设计中容易出错的问题给出了解决方案。

关键词：负荷分级；供电措施；消防用电设备负荷分级一级负荷一级负荷中特别重要负荷用电设备名称1.超高层及一类高层住宅中的客梯、生活泵、排污泵；变配电所、柴油发电机房2.一类高层住宅中的消防用电设备（消防水泵、消防电梯、排烟风机、加压风机等）、应急照明、主要通道、楼梯间的照明、航空障碍照明；安防系统、电子信息机房；变配电所、柴油发电机房超高层住宅中的应急照明、航空障碍照明；安防系统、电子信息机房供电措施必须采用双重电源供电除由双重电源供电外，应增设应急电源表1住宅建筑负荷分级备注：表中的超高层住宅指高度超过100m 或层数在35层以上；一类高层住宅指层数在19-34层的高层住宅；二类高层住宅指层数在10-18层的高层住宅。

008科技与产业中要分别交代一、二、三各级负荷所对应的用电设备名称与容量。

某超高层综合体建筑供配电设计探讨摘要：以某商业、办公、酒店类综合体建筑供配电设计为案例，介绍建筑的负荷分级、负荷计算过程，变配电所设置、变压器和发电机组容量选择以及低压配电设计等。

分析此类建筑供配电设计难点和需注意的问题，以供同类建筑供配电设计参考。

关键词：超高层建筑、负荷分级、供电电源、变配电所、配电系统0引言超高层建筑的发展是追求提高城市空间利用率的结果，不仅解决了城市拥挤问题，形成地标效应，推动城市规划实施，带来经济效益，而且展示着一个城市的风貌，是一个城市文化及文明的象征。

超高层建筑特点为建筑高度高、面积大，功能复杂，人员众多，潜在安全隐患大。

近年来，伴随社会经济快速发展，工程技术的改革和创新，在绿色节能、可持续发展大趋势下，对超高层建筑设计标准要求越来越高。

本文介绍一商业、办公、酒店综合体建筑的供配电设计情况。

本建筑由地下层和地上塔楼和附属商业裙楼组成，建筑面积共约11.9万平方米，总建筑高度170.3米。

地下共三层，功能为地下一层商业及设备房分区、地下二、三层停车库。

地上36层，首层至5层为商业，7至26层为办公层，27至36层为某品牌酒店，屋顶层主要为设备安装区域。

避难层设于6层、18层、28层，共3个避难层。

整个建筑外围结构由幕墙构成，三维效果如图1所示。

图1三维效果图1负荷分级及供电电源1.1负荷分级根据建筑物重要性和用电设备对供电可靠性要求进行负荷分级。

本工程属于超过150米以上的超高层公共建筑，具有大型商业功能，酒店按五星级等级考虑。

根据JGJ 16-2008《民用建筑电气设计规范》（以下简称《民规》）附录A，本建筑大型商场、负一层超市、酒店的经营管理用计算机系统属于一级负荷中特别重要负荷。

消防水泵、防排烟风机、消防电梯、防火卷帘、应急照明等消防设施，走道照明、车库照明、安防系统、客梯、地下室污水泵、生活水泵、大型商场及超市营业厅的备用照明、酒店宴会厅、餐厅、厨房、高级客房、主要通道等场所的照明、计算机房、电话、电声和录像设备、新闻摄影用电等属一级负荷。

浅析高层建筑供配电系统摘要：随着我国经济的快速发展和科学技术的不断进步，建筑行业也进入了长久的发展期，这对城市高层建筑的供配电系统提出了越来越高的要求。

高品质的供配电系统是满足高层建筑用电需求的保障。

本文通过分析高层建筑供配电系统存在的问题，从而提出解决方案。

关键词：高层建筑；供配电；对策一、高层建筑的分类高层建筑根据使用地不同，一般情况下可分为一、二类及超高层建筑。

1、一类建筑有（1）医院；（2）高级旅馆；（3）建筑高度超过50m 或24m以上部分的任一楼层建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼；（4）建筑高度超过50m或24m 以上的任一楼层的建筑面积超过1500㎡的商住楼；（5）中央级和省级（含计划单列市）广播电视楼；（6）网局级和省级（含计划单列市）电力调度楼；（7）省级（含计划单列市）邮政楼、防火指挥调度楼；（8）藏书超过100万册的图书馆、书库；（9）重要的办公楼，科研楼、档案楼；（10）建筑高度超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。

2、二类高层建筑有：（1）除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库、（2）省级以下的邮政楼、防火指挥楼、广播电视楼、电力调度楼；（3）建筑高度不超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。

3、超高层建筑有：（1）建筑高度大于100m的民用建筑为超高层建筑；（2）当高层公共建筑的建筑高度超过250m时，其供电方案应该由供电方组织专题研究和论证。

二、高层建筑特点高层建筑与传统建筑最大的区别就是其拥有纵向上更大的空间跨度，其配套设施配置难度较大。

对于供配电系统，随着空间跨度的增大，供配电安全性越低、风险性越大。

首先需要更为复杂的布线设计，其次对于供电线路的传输管线需要更高的设施质量。

高层建筑是一个功能复杂的的综合体。

首先是地下结构，主要是停车场和相关的配套超市，其需要更大强度的电力辅助，其次是高层建筑中常常设置的商业裙房以及高层酒店餐馆等等，需要进行不同于居住用房的电力设置，这些功能单元耗电量巨大，也是整个电力系统的风险所在。

高等职业技术教育电气自动化专业《供配电技术》课程标准自动化工程系电气教研室《供配电技术》课程标准电气自动化专业及相关专业群第一部分课程性质、基本理念一、课程性质《供配电技术》课程是高等职业技术学院电气自动化专业的一门必修专业技术课，也是本专业的主干核心课程之一。

课程特点是实践性、实用性、工程性强，涉及领域广泛，与企业供配电系统和变电所直接对应，介绍电力的供应和分配问题。

二、课程基本理念本课程将以实际工程应用项目为导向，按照工学结合教学模式实施教学活动。

在本课程标准的制订过程中遵循“以应用为目的，以必需、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，以“精选内容、降低理论、加强基础、突出应用”为主线，坚持基本知识点的学习，注重培养学生分析问题、解决问题的能力；方法上强调工学结合，根据课程内容的广泛性、实践性、应用性特点，按照高职学生认知过程和接受能力的规律，注重理论与工程实际紧密联系，加强技能训练，结合现场参观、课程设计等过程，突出对学生综合意识和综合能力及创新意识和创新能力的培养。

第二部分课程目标一、课程知识目标1、了解电力工业发展概况，熟悉电力系统及供配电的基本知识及电力系统中性点接地方式。

2、了解供配电技术中常用高低压电器的性能、使用和维护常识。

3、掌握电力负荷的计算方法和短路电流及其计算，熟悉电气设备的选择及校验方法。

4、了解工业企业供配电系统的类型及结构，熟悉工厂安全、可靠地供电及防雷接地知识，懂得相关安全用电常识以及实际生产中节约电能的途径和方法。

二、课程能力目标1、具有一定的识绘图能力：认识和区分电气一次接线图、电气二次回路图、供配电所平面图和安装图，看懂工厂供配电设计图纸。

2、具有查取相关电气工程手册解决实际问题的能力。

3、具有供配电系统常用电气设备的运行、维护、安装及调试能力。

4、懂得工厂供配电线路的维护规程，具有电气设备的检修及简单故障排除能力。

5、了解中小型工厂供配电系统的设计思路、步骤和方法，具有解决供配电系统常见问题的能力。

高层建筑电气设计中低压配电系统安全性探讨摘要:我国高层建筑是我国建筑业未来发展的形式之一，也是城市现代化的重要组成部分。

低压配电系统是维持高层建筑功能实现的关键，但也是产生安全风险的主要环节。

如果设计不合理或安全防护能力不足，极有可能出现安全隐患，影响建筑物的住宅使用安全。

因此，本文对低压配电系统设计的安全性进行研究，分析风险因素和接地设计，并提出安全设计对策，为高层建筑电气设计提供技术参考。

关键词：高层建筑；电气设备；低压配电系统；安全1低压配电系统安全风险因素1.1系统过载系统过载是低压配电系统常见的危险因素之一。

在系统运行过程中，由于短路或大功率电气设备的应用，导致配电系统过载。

在这种情况下，为了保护配电系统的安全，断路器或熔断器保护装置会及时起到切断配电系统电源的作用，从而避免电气设备损坏、电气火灾等安全风险[1]。

然而，如果配电系统中的熔断器和短路保护装置不合理或不能及时发挥作用，就会导致电路安全故障，影响配电系统的安全。

1.2接地质量电气接地是保护低压配电系统的重要措施，可以有效保护配电系统中电气设备和线路的安全。

当配电系统发生漏电或其他故障时，为了避免安全事故，接地系统将发挥作用并提供良好的安全保护。

如果电气接地质量存在问题，接地不可靠，将达不到预期的保护效果，导致安全风险增加[2]。

1.3保护设备保护设备包括低压配电系统运行过程中的所有保护装置，如接地保护、过流保护、开路保护等。

这些保护装置的功能直接关系到整个配电系统的稳定。

如果保护装置选择不当，会导致系统运行不稳定。

因此，在设计过程中有必要科学合理地选择保护设备，以避免此类问题[3]。

1.4越级跳闸过电压是高层建筑低压配电系统中最常见、影响最大的配电系统故障，不仅会造成经济损失，还会威胁配电系统运行安全。

一般来说，当配电系统发生故障时，如果下级配电系统发生故障，保护装置应切断下级配电系统的电源，对配电系统进行保护。

但越级跳闸的特点是下级配电系统故障，上级配电系统别无选择，只能跳闸切断，造成大范围停电。

近年来，我国超高层建筑数量逐年增加，由于超高层建筑体积大、人员密集、投资和维护成本高，且对消防、安全、运营和管理等方面有特殊的要求[1]。

因此，其对供配电系统的需求远高于一般高层建筑。

1超高层建筑供配电系统的特点功能的多样性、结构的复杂性和电力需求的多样性决定了超高层建筑供配电系统的可靠性特征。

我国许多超高层建筑采用两路独立的电源供电，以保证超高层建筑供电的可靠性。

由于超高层建筑能耗高，供电等级需求大，有10kV 电压输入线和柴油发电机。

如果无法设置两个独立电源，可采用专用线路供电。

超高层建筑供配电系统的另一个特点是高压深入负荷中心，既节省了工程成本，又节省了大量的电缆和电线。

因此，变压器通常位于建筑物内，由电缆放射式供电。

当分布负荷不同时，变压器可位于建筑物的顶部或底部，在我国一般位于避难层或地下室，便于运输、施工、安装和维护且不影响建筑物的外观。

复杂性是超高层建筑供配电系统的特点之一，其另一个特点是电气设备的耐火性，因此一般采用防潮、防火和低噪声的干式变压器和环氧树脂浇注变压器，主要使用真空断路器或气体绝缘断路器。

2超高层建筑供配电系统设计的要求供配电系统设计是高层建筑电气设计的重要组成部分。

现代超高层建筑中的消防、空调和给排水等专业现代化设备较多，因此应根据建筑物本身的性质和规模以及当地电网的实际情况确定建筑物的相关用电负荷等级。

在电气设计方案中应确定高层建筑物的供电电压等级、供电回路数、专线供电（公用供电）和独立供电等的可靠性。

高层建筑配电系统的服务对象是建筑物内的电气设备和用户，因此供配电系统的运行应与建筑整体供电系统的运行相适应。

在超高层建筑的具体运行过程中，相关配电系统采用单向流方式，即从供电侧到用户侧的潮流模式，通过这种模式可以对电能进行合理分配和相应的降压处理。

因此，外部电能可以直接转换给用户。

在超高层建筑配电系统的设计阶段，应通过建筑指标提前明确高层建筑的用电量。

在实际运行过程中要充分考虑BBA 的具体要求，以优化设计方案。

高层住宅低压配电系统设计应符合的规定范文高层住宅低压配电系统设计应符合以下规定：1. 设计准则：高层住宅低压配电系统设计应根据国家现行电气安全规范和相关技术标准进行，确保系统的安全可靠运行，满足用户的用电需求。

2. 设计容量：根据高层住宅的层数、户数和使用功能等因素，合理确定低压配电系统的设计容量。

设计容量应考虑住宅的用电负荷特点，包括峰值负荷、均值负荷和负荷分布等。

3. 主配电线路：高层住宅低压配电系统的主配电线路应采用优质的电力电缆，选用合适的截面积和材料，以确保电力输送的可靠性和安全性。

主配电线路应考虑就近布置，减少线路阻抗和功率损耗。

4. 线路保护：低压配电系统应设置合适的线路保护措施，主要包括过载保护和短路保护。

过载保护可采用空气开关、熔断器等装置，确保线路不因过负荷而导致的设备损坏和安全事故。

短路保护可采用空气开关、熔断器、短路断路器等装置，保护设备免受短路电流的影响。

5. 接地系统：高层住宅低压配电系统应设置有效的接地系统，以确保系统的安全运行。

接地系统应符合国家电气安全规范的要求，确保接地电阻符合规定范围内的要求。

6. 电力负荷管理：为了合理分配和控制居民的用电负荷，高层住宅低压配电系统应设置电能计量功能和负荷管理功能。

电能计量功能可以对居民用电进行计量和管理，负荷管理功能可以根据居民的用电需求进行负荷调控，以达到用电平衡和用电合理化的目的。

7. 配电设备选择：高层住宅低压配电系统的配电设备应选择具有可靠性和安全性的产品。

设备应符合国家电气安全规范的要求，并获得相关证书和检验报告。

设备的选择应考虑负荷需求、工作环境、使用寿命等因素。

8. 防雷和过电压保护：高层住宅低压配电系统应设置防雷和过电压保护措施，以保护系统的安全运行。

防雷保护可采用避雷针、避雷带等装置，过电压保护可采用避雷器、耐压保护器等装置，保护设备免受雷击和过电压的影响。

9. 系统监测与检修：高层住宅低压配电系统应设置系统监测与检修功能，以实时监测系统运行状态和及时处理设备故障。

环球市场施工技术/-163-超高层建筑电气设计关键技术解析杨 冬中国建筑上海设计研究院有限公司天津分公司摘要：超高层建筑(Extra-high building) 指建筑高度大于100m 的民用建筑。

超高层建筑是运用现代科学技术创造出的震撼人心的作品，通常作为展现一个城市的形象和实力的地标性风景呈现，在采暖、空调、给排水、供电、智能控制等系统设计过程中运用一系列全新科学技术的综合产物。

超高层建筑具有建筑规模大，建筑高度高的特点，这使其具有用电负荷大、输配电距离长、变配电系统复杂、供电安全性要求高、雷击风险大、若发生火灾扑救困难、人员密集疏散时间长等特点。

由于其对建筑安全性、可靠性的特殊要求，给电气设计带来的变化是十分巨大的。

关键词：超高层建筑；电气设计；技术超高层建筑电气设计人员应该充分的了解电气相关知识，设计出合理的科学的方式，这样才能够最大限度的保证超高层建筑的安全性与稳定性。

我国相关部门针对超高层建筑电气设计提出了明确的规定也制定了一系列的规范与标准，在设计超高层建筑电气系统时应该严格的遵循国家要求，并结合实际情况，这样才能保证超高层建筑的电力使用安全。

1 超高层建筑特点及其发展现状随着近年来经济的快速发展和城市化，农村向城市的流动也愈加明显，与此同时也带动着建筑行业如火如荼的发展。

但随之而来的城市用地紧张的问题也日益凸显出来，超高层建筑不仅成为了有效缓解用地的措施之一，同时，超高层建筑运用现代科学技术和现代建筑技术，也创造了展现一座城市形象和文化的风景，是现代城市的给排水系统，供电，智能控制综合一体的产物。

超高层建筑一般是指建筑高度大于100m 的民用建筑，其还有建筑面积大，电气设备多的特点，尤其是电气设计在超高层建筑设计占据了重要地位，同时也属于超高层建筑中具有较高技术难度的工程。

下面本文将从超高层建筑供配电系统、消防报警系统和照明系统设计进行详细分析超高层建筑的电气设计。

2 超高层建筑电气设计关键技术研究重要性我国在1976年在广州建成了国内第一栋超高层建筑———广州白云宾馆。

供配电技术模块一教案模块一供配电技术基本知识本模块主要内容：电力系统的概念：供配电技术的发展概况、电力系统的组成概念、电力系统的基本要求；供配电系统的构成及运行：供配电系统的构成、供配电系统的运行方式、供配电系统的布置、工厂变配电所的作用及运行；学习单元一电力系统的概念一、供配电技术的发展概况供配电技术主要研究电力用户的电力供应和分配问题。

电力系统是生产、输送、使用电能的统一整体，供配电系统则是电力系统的重要组成部分，是电力系统的电能用户，也是用电设备的电源。

电力系统和供配电系统的基本任务是安全、可靠、优质、经济地供电。

供配电技术目前在向高电压、大容量、自动化程度高的方向发展，而且发展越来越迅速。

20世纪70年代，欧美各国对1 kV级交流高压输电技术进行了很多研究开发。

中国的供配电技术在近50年的研究开发中也取得了突破性的进展，目前已建成东北、华北、华中、华东、西北、川渝、南方7个跨省电网，以及山东、新疆、福建、海南、西藏5个独立省区网。

二、电力系统的组成电力系统：把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体。

（1）动力系统。

电力系统和发电厂的动力部分所构成的整体称为动力系统，它是将电能、热能的生产、消费联系起来的纽带。

（2）电力系统。

电力系统是由发电机及其配电装置、变压器、输电线路、配电线路和用电设备组成的统一体，是动力系统的一部分，完成电能的生产、输送、变换、分配和使用。

（3）电力网。

各级电压的电力线路及各类变电所总称为电力网，它是电力系统的一部分，是输送电能、变换电能和分配电能的通道。

1. 发电厂1）火力发电厂是将煤、石油、天然气等燃料的化学能转换成电能的工厂。

其能量转换过程为燃料的化学能→热能→机械能→电能。

火力发电厂可分为凝气式火力发电厂（又称坑口电厂或区域电厂）和供热式火力发电厂（又称热电厂或热电站）。

2）水力发电厂是利用水的势能和动能转变成电能的工厂，其能量转换过程为水的势能→机械能→电能。

民用建筑供配电系统设计要点摘要：民用建筑作为我国建筑的重要组成部分，其在人们工作、生活、学习、生产过程中充当了重要的角色，因此民用建筑供配电系统设计的安全性、可靠性、经济性、节能性意义重大。

随着民用建筑的用电质量需求日渐提高，且国家大力推行节能减排，合理的民用建筑供配电系统设计显得愈发重要。

关键词：民用建筑；供配电系统；设计要点引言民用建筑供配电系统设计之目的，即采用可靠的技术手段，满足各种用电设备在不同工况下的用电要求，保证供电的安全和可靠，同时还要考虑技术与经济的统一。

为了保证供配电系统设计的合理性及安全运行，电气设计人员应严格执行电气专业的国家及行业规范和设计手册，结合工程性质，选择最佳的供配电方案。

一、民用建筑供配电系统设计原则1.安全、可靠性民用建筑供配电系统的安全性、可靠性非常关键。

大部分民用建筑通常包含一级或二级负荷用电，综合电网用电规划、建筑重要性等因素，实际供电部门并不一定有条件提供两路独立的市政电源，故而除市电供电以外，一般还需设置柴油发电机组作为备用电源。

而对于某些重要建筑和场所，中断供电将造成特别重大人员伤亡、损失和影响时，其供电除应有双重电源供电外，还应设置应急电源。

应当注意，柴油发电机组既可充当备用电源，亦可作为应急电源，但是不可混用，更不可将非特别重要负荷接入应急电源。

对于起动柴油发电机组的必要条件是，当柴油发电机组的启动信号线检测到市电回路失压时，高压发电机组应在60s内自动起动并供电，低压发电机组应在30s内自动起动并供电，以确保一、二级负荷设备的供电。

与此同时，如果建筑物突发火灾，为了尽可能保障消防设备的用电，需要消防控制中心发出联动信号切断非消防用电负荷，从而保障消防负荷用电。

鉴于民用建筑类型繁多，建筑物面积、高度等差异较大。

设计过程中，需要通过对不同供配电系统方案的优点和缺点进行比较分析，选择合适的供配电设计方案（电源、接线方式、变压器连接组别、系统接地型式、配电方式等）。
