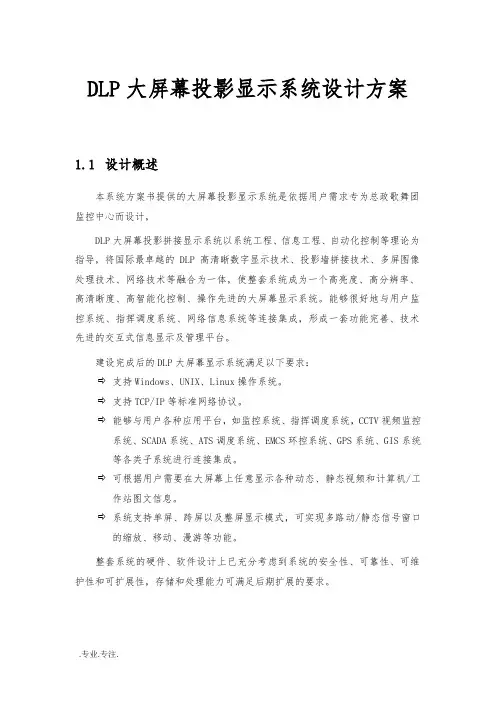

DLP大屏幕投影显示系统设计方案1.1设计概述本系统方案书提供的大屏幕投影显示系统是依据用户需求专为总政歌舞团监控中心而设计，DLP大屏幕投影拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的DLP高清晰数字显示技术、投影墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。

能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。

建设完成后的DLP大屏幕显示系统满足以下要求：⇨支持Windows、UNIX、Linux操作系统。

⇨支持TCP/IP等标准网络协议。

⇨能够与用户各种应用平台，如监控系统、指挥调度系统，CCTV视频监控系统、SCADA系统、ATS调度系统、EMCS环控系统、GPS系统、GIS系统等各类子系统进行连接集成。

⇨可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。

⇨系统支持单屏、跨屏以及整屏显示模式，可实现多路动/静态信号窗口的缩放、移动、漫游等功能。

整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能力可满足后期扩展的要求。

1.2技术规范和标准本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：➢IEC——国际电工委员会标准➢ISO——国际标准化组织➢GB/DL——中华人民共和国国家标准➢CCC——中国产品强制认证标准➢RoHS——电子信息产品污染控制管理办法➢《民用建筑电气设计规范》（JGJ/T16-92）➢《低压电气设计规范》（GB50054—95）➢《工业企业通讯设计规范》（GBJ42-81）➢《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）➢ IEEE802.3以太网规范➢《安全防范工程程序与要求》（GA/T75）➢《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995）➢《电子计算机机房设计规范》（GB50174-93）➢《电工电子产品基本环境试验规程试验方法》（GB2423.1/2/3-89）➢《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/T17626.5-1999）➢《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998）➢《电子测量仪器振动试验》（GB6587.4-86）1.3系统设计原则及特点1.3.1系统的先进性大屏幕投影显示系统作为监控中心的大型显示终端，必须确保系统的技术先进性。

大屏显示系统方案目录1.系统组成 (3)2系统墙体结构 (3)3大屏幕系统功能 (3)4系统通用显示功能 (4)5信号处理系统功能 (5)1.系统组成本方案将提供的大屏幕显示系统主要由以下几部分组成：X”3X18DLP™显示单元拼接墙体、多屏处理器系统、显示墙应用管理系统软件、线缆等外围设备。

另外大屏幕显示系统主要包括用户信号源、信号切换、信号处理、信号显示和信号控制等几部分：1.用户信号源：包括来自摄像头、DVD等的各种制式的视频信号；来自用户工作站的RGB信号；局域网内工作站向网络输出的显示信号；远端IP视频信号。

2.信号处理：在显示信号之前对信号进行对应的处理，如切割、放大、窗口化等，包括集成多屏处理器系统和显示单元内置的信号处理模块。

3.信号显示：由显示单元组成的显示墙体，可将处理后的信号在大屏幕上显示出来。

4.信号控制：由一台或多台安装了大屏幕控制软件的PC构成，可对大屏幕上显示的信号进行控制。

2系统墙体结构本方案提供的大屏幕显示系统拼接墙由X套X”DLP一体化显示单元以3（行）×18（列）的方式拼接而成。

规格如下：1.单屏面积：1620mm(宽)×1215 mm(高)≈1.97m²2.整屏面积：1620 mm(宽)×18×1215mm(高)×3=29160mm(宽)×3645mm (高)≈106.29m²3大屏幕系统功能本系统由X套X”的DLP投影单元、1套多屏处理器系统、控制管理软件及附属的外围设备组成。

整套系统采用最新一代的DLP数字光处理技术，所有设备均采用模块化的设计。

具备良好的稳定性、可靠性、安全性，并具备良好的显示信号数量的扩展能力。

显示单元组成的显示墙体和工业控制结构的处理器均通过了权威部门的安全认证，不会对环境和其他设备造成任何的安全影响。

内置信号处理器和外置的多屏处理器相结合的分布式信号处理技术，最大程度的提升了整体DLP大屏幕显示系统的可靠性和安全性，并具备良好的显示信号数量的扩展能力。

大屏幕投影融合系统解决实施方案10Mx3M大屏幕投影融合系统解决方案XXX为您提供专业的知识分享。

一、系统概述本系统是一种大屏幕投影融合系统，采用边缘融合技术，能够实现多个投影机的图像无缝拼接，呈现出更加清晰、流畅的画面效果。

该系统适用于大型展示、演讲、会议等场合。

二、边缘融合显示系统介绍1、边缘融合技术简介边缘融合技术是指通过图像处理软件将多个投影机的图像进行拼接，消除图像间的重叠和间隙，使得整个画面呈现出无缝连接的效果。

这种技术可以大幅提高大屏幕显示系统的画面质量和稳定性。

2、采用边缘融合技术的大屏幕显示系统的优点采用边缘融合技术的大屏幕显示系统具有以下优点：1）画面无缝连接，消除了图像间的重叠和间隙，呈现出更加流畅、清晰的画面效果。

2）多个投影机均匀分布，可以实现更加广阔的画面覆盖范围。

3）投影机数量可根据实际需求进行调整，具有较高的灵活性和可扩展性。

4）投影机之间的互相备份，增强了系统的稳定性和可靠性。

三、融合系统设计1.设计原则融合系统的设计应遵循以下原则：1）实现画面无缝连接，消除图像间的重叠和间隙。

2）保证投影机的均匀分布，实现更加广阔的画面覆盖范围。

3）根据场地大小和需求确定投影机数量和分布。

2.设计尺寸根据实际需求，本系统的设计尺寸为10Mx3M，可根据场地大小和需求进行调整。

3.场地要求本系统适用于大型展示、演讲、会议等场合，场地应具备较好的光线环境和空间布局，以保证画面效果和观感。

四、设备选型1、投影机选型投影机选型应根据画面尺寸、亮度、分辨率等因素进行考虑，以保证画面质量和稳定性。

2、图像融合处理器选型图像融合处理器是实现边缘融合技术的核心设备，选型应根据系统规模、画面分辨率、处理能力等因素进行考虑，以保证系统的稳定性和可靠性。

3.屏幕选型屏幕选型应根据画面尺寸、材质、反光度等因素进行考虑，以保证画面质量和观感。

硬边拼接是一种简单的投影仪拼接技术，只需将两台投影仪的边缘对齐，无重叠部分即可。

DLP大屏幕投影显示系统方案建议书目录1. 方案设计 (2)1.1设计思想 (3)1.2系统方案 (4)1.2.1系统原理图 (4)1.2.2方案说明 (5)1.3技术指标 (7)1.3.1投影单元 (7)1.3.2投影屏幕 (8)1.3.3多屏拼接控制器 (8)1.3.4控制软件 (9)1.4系统的主要功能清单 (10)2. 方案设备清单 (11)3. 功能特点 (13)3.1产品优势 (14)3.1.1硬件优势 (14)3.1.2软件优势 (14)3.1.3服务优势 (14)3.2性能特点 (15)3.2.1投影单元特点 (15)3.2.2控制器主要特点 (19)3.2.3控制软件特点 (20)4. 对现场环境的要求 (27)1. 方案设计1.1 设计思想根据用户的实际需求，大道公司认为，该大屏幕投影系统应满足以下基本要求：高技术指标大道公司的投影机和控制器均选用国际上技术先进、成熟可靠的产品，拥有最好的综合性能指标，做到“五年不落后”，特别在投影机的分辨率、亮度、对比度、亮度/色彩一致性和屏幕拼缝等方面具有同类产品中最高的技术指标。

投影单元完全可以做到同买方的计算机应用系统、视频监控系统等能够良好兼容和顺利连接，并可多窗口全屏漫游显示。

维护费用低大道公司对投影机的灯泡寿命和平均无故障时间及灯泡单价等指标给予了充分重视。

大道投影机的灯泡寿命的技术指标是8000-10000小时，如果用户全天使用的话，这相当于可以使用1年多时间。

在大道公司的用户使用过程中，已有很多用户使用到了12000多小时（如上海市区电力报修中心、株州电业局等）。

扩展性好大道公司的投影单元选用一体化箱体结构。

便于用户对大屏幕拆装最方便，扩容最容易。

在增加投影单元台数时，仅需在XWALL控制软件上重新设置屏幕组合即可。

可靠性高大道公司推荐的大屏幕投影显示系统适合每周7天，每天24小时不间断运行，平均无故障时间MTBF大于40000小时，投影机核心部件DMD芯片的使用寿命达到10万小时。

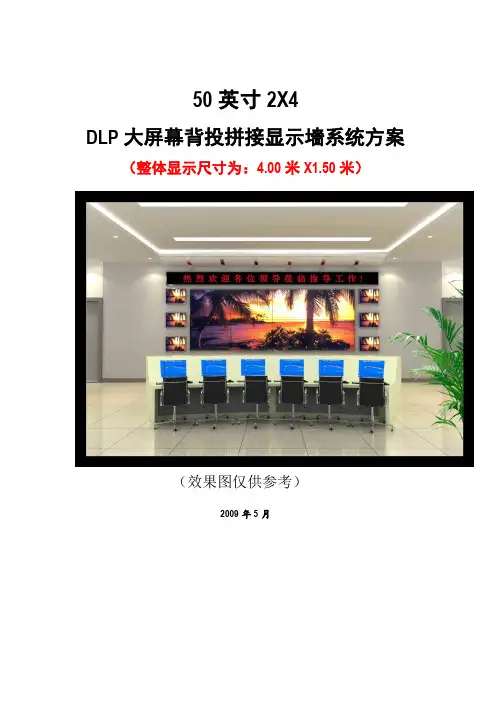

50英寸2X4DLP大屏幕背投拼接显示墻系统方案（整体显示尺寸为：4.00米X1.50米）（效果图仅供参考）2009年5月目录第一章方案概述 (3)1.1设计标准 (3)1.2设备选型原则 (4)1.3系统组成 (4)1.4系统规格 (4)1.5系统特点 (5)第二章系统功能描述 (5)2.1大屏幕显示系统功能 (5)2.2各类信号数量 (7)2.3各类信号显示 (7)2.3.1 视频信号 (7)2.3.2 RGB信号 (8)2.4操作控制软件 (9)2.4.1 软件功能 (10)2.4.2 客户端软件介绍 (10)第三章系统设备功能及技术参数 (13)3.1DW2050投影单元 (13)3.1.1 DLP数字光处理技术 (13)3.1.2 背投显示单元特点 (14)3.1.3内置图像处理技术 (17)3.1.4可靠工业的设计 (17)3.1.5极低使用成本 (18)3.1.6 DW2050单元技术参数 (19)3.2NTVIEW3000图像处理器 (20)3.2.1 NTVIEW3000图像处理器特点 (21)3.2.2 NTVIEW3000技术参数 (22)第四章、LED显示屏 (24)第五章项目管理及售后服务 (27)5.1工程项目管理 (27)5.1.1 系统实施计划表 (27)5.2售后服务 (28)5.2.1 技术培训 (29)附设备清单 (30)第一章方案概述目前大屏幕拼接墙的技术主要有DLP（数字光处理）和LCD（液晶显示）两种，在背投拼接墙领域DLP技术占据了95%的市场份额。

DLP技术是当今拼接墙领域中最先进、最成熟，更是行业的主流产品，它的技术先进性、稳定性以及长期使用的可靠性均得到市场与用户的一致认同。

我公司为客户提供完整的全数字背投显示解决方案。

提供50”、60”、67”、84”、100”等各种尺寸背投拼接箱体。

提供NTVIEW1000、NTVIEW2000、NTVIEW3000型号图形处理器及操作控制软件，适用于各行业应用。

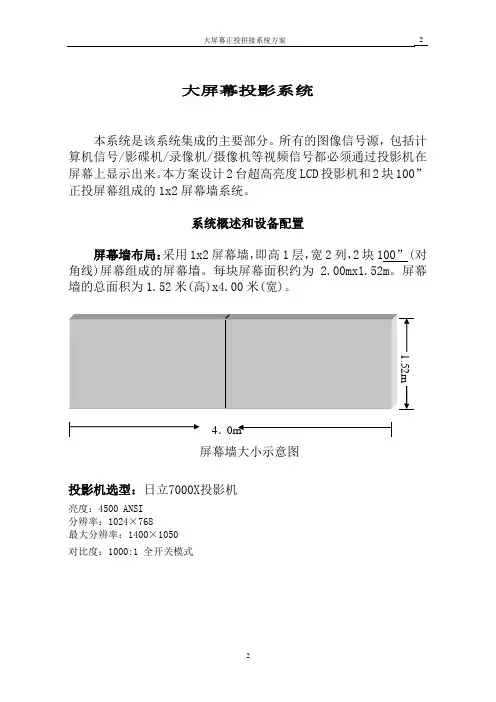

大屏幕投影系统本系统是该系统集成的主要部分。

所有的图像信号源，包括计算机信号/影碟机/录像机/摄像机等视频信号都必须通过投影机在屏幕上显示出来。

本方案设计2台超高亮度LCD投影机和2块100”正投屏幕组成的1x2屏幕墙系统。

系统概述和设备配置屏幕墙布局：采用1x2屏幕墙，即高1层，宽2列，2块100”(对角线)屏幕组成的屏幕墙。

每块屏幕面积约为 2.00mx1.52m。

屏幕墙的总面积为1.52米(高)x4.00米(宽)。

4．屏幕墙大小示意图投影机选型：日立7000X投影机亮度：4500 ANSI分辨率：1024×768最大分辨率：1400×1050对比度：1000:1 全开关模式投影机直接投影距离示意图该系统的主要设备如下：投影机2台合资屏幕4米*1.52米1块两分屏卡1套国产VGA、VIDEO、AUDIO 8入8出矩阵切换器1台设备清单A.投影机：日立7000X投影机亮度： 4500ANSI分辨率：1024×768最大分辨率：1400×1050对比度：1000:1 全开关模式B.屏幕：采用合资白塑幕4M*1.52米。

无任何增益，可视角度大于120度。

每平米750元。

C.屏幕挂架：全钢4.0米×1.52米宽钢架，厚度为10公分内。

D.多频卡：美国GT2E.矩阵： VGA、VIDEO、AUDIO 8入8出投影机系统连接图投影机投影机实现功能.--连接：8台独立计算机直接与8*8VGA、VIDEO、AUDIO矩阵切换器连接。

矩阵切换器送出2路信号给2台投影机的计算机输入口、2路信号给显示器。

--多屏卡处理计算机信号分成两屏后与2台投影机的输入口连接。

--2块屏幕单独显示2路VGA信号。

--2块屏幕显示拼接画面。

设备清单。

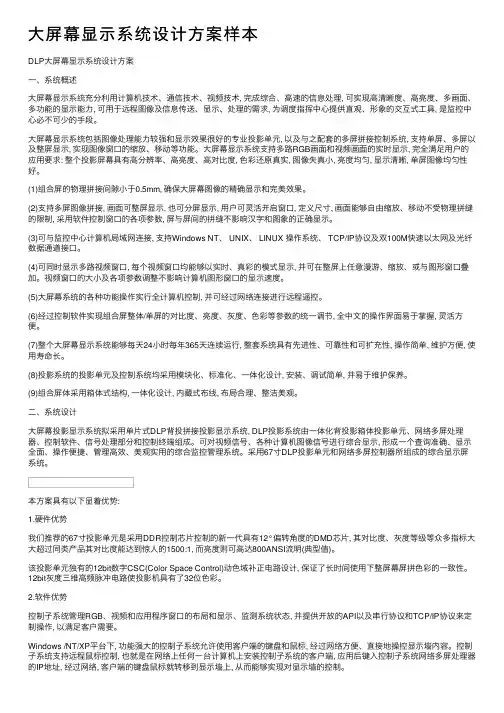

⼤屏幕显⽰系统设计⽅案样本DLP⼤屏幕显⽰系统设计⽅案⼀、系统概述⼤屏幕显⽰系统充分利⽤计算机技术、通信技术、视频技术, 完成综合、⾼速的信息处理, 可实现⾼清晰度、⾼亮度、多画⾯、多功能的显⽰能⼒, 可⽤于远程图像及信息传送、显⽰、处理的需求, 为调度指挥中⼼提供直观、形象的交互式⼯具, 是监控中⼼必不可少的⼿段。

⼤屏幕显⽰系统包括图像处理能⼒较强和显⽰效果很好的专业投影单元, 以及与之配套的多屏拼接控制系统, ⽀持单屏、多屏以及整屏显⽰, 实现图像窗⼝的缩放、移动等功能。

⼤屏幕显⽰系统⽀持多路RGB画⾯和视频画⾯的实时显⽰, 完全满⾜⽤户的应⽤要求: 整个投影屏幕具有⾼分辨率、⾼亮度、⾼对⽐度, ⾊彩还原真实, 图像失真⼩, 亮度均匀, 显⽰清晰, 单屏图像均匀性好。

(1)组合屏的物理拼接间隙⼩于0.5mm, 确保⼤屏幕图像的精确显⽰和完美效果。

(2)⽀持多屏图像拼接, 画⾯可整屏显⽰, 也可分屏显⽰, ⽤户可灵活开启窗⼝, 定义尺⼨, 画⾯能够⾃由缩放、移动不受物理拼缝的限制, 采⽤软件控制窗⼝的各项参数, 屏与屏间的拼缝不影响汉字和图象的正确显⽰。

(3)可与监控中⼼计算机局域⽹连接, ⽀持Windows NT、 UNIX、 LINUX 操作系统、 TCP/IP协议及双100M快速以太⽹及光纤数据通道接⼝。

(4)可同时显⽰多路视频窗⼝, 每个视频窗⼝均能够以实时、真彩的模式显⽰, 并可在整屏上任意漫游、缩放、或与图形窗⼝叠加。

视频窗⼝的⼤⼩及各项参数调整不影响计算机图形窗⼝的显⽰速度。

(5)⼤屏幕系统的各种功能操作实⾏全计算机控制, 并可经过⽹络连接进⾏远程遥控。

(6)经过控制软件实现组合屏整体/单屏的对⽐度、亮度、灰度、⾊彩等参数的统⼀调节, 全中⽂的操作界⾯易于掌握, 灵活⽅便。

(7)整个⼤屏幕显⽰系统能够每天24⼩时每年365天连续运⾏, 整套系统具有先进性、可靠性和可扩充性, 操作简单, 维护⽅便, 使⽤寿命长。

10Mx3M大屏幕投影融合系统解决方案XX交大慧谷信息产业股份XX然而传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面的要求。

最近迅速崛起的大屏幕数字化边缘融合投影显示技术，正在逐步成为适应这一需求的有效途径。

通过边缘融合大屏幕投影显示技术，可以实现完美的大画面、高亮度、高分辨率的显示效果。

本系统设计方案的可行性和良好的效果，能完全满足或超过用户的需求，重要的是所选设备与系统的技术是目前最先进、最成熟、最可靠的，并且使用方便易操作，可以充分满足用户现在与将来发展的信息显示的需求。

二、边缘融合显示系统介绍1、边缘融合技术简介边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合消影技术显示出一个没有缝隙更加明亮、超大、高分辨率的整幅画面，画面的效果如同一台投影机投射的画质。

当两台或多台投影机组合投射一幅画面时，会有一部分影像灯光重叠，边缘融合技术最主要的功能就是把两台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。

多通道大屏幕投影技术经历了三个发展阶段：硬边拼接、重叠拼接和边缘融合拼接，下面以两台投影机组成的大屏幕投影系统为例予以说明。

令硬边拼接（又称简单拼接）：两台投影仪的边沿对齐，无重叠部分。

显示效果上表现为：整幅画面被一道缝隙分割开。

如果投影仪边缘未做亮度增强处理，该接缝显示为黑色；如果投影仪边缘做了亮度增强处理，该接缝显示为白色。

硬边拼接令简单重叠：两台投影仪的画面有部分重叠，但没有作羽化处理，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果上表现为重叠部分为一高亮条带。

简单重叠令边缘融合：与简单重叠方法相比，左投影仪的右边重叠部分的亮度线性衰减，右投影仪的左边重叠部分的亮度线性增加。

在显示效果上表现为整幅画面亮度完全一致，整幅画面完整如一。

边缘融合2、采用边缘融合技术的大屏幕显示系统的优点边缘融合的应用来源于模拟仿真/立体影院系统。

是适应人们追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果的这一需求而产生的，它在增大画面、提高亮度、分辨率等方面有着十分明显的优势。

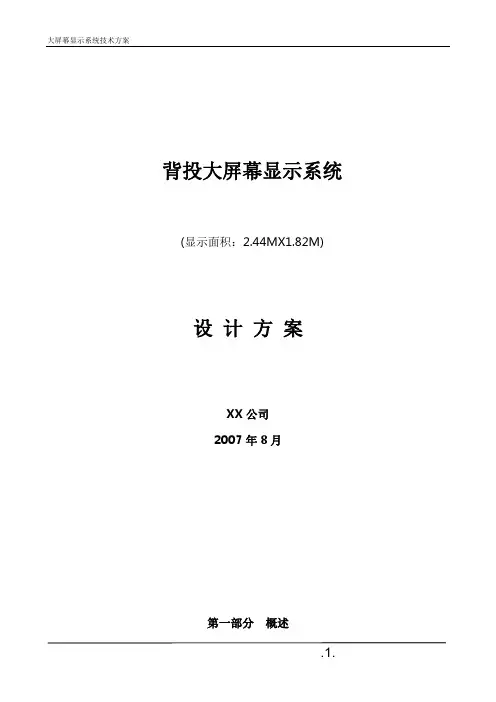

背投大屏幕显示系统(显示面积：2.44MX1.82M)设计方案XX公司2007年8月第一部分概述随着多媒体与数字化技术的高速发展，推动了大屏幕投影技术逐渐趋于成熟。

今天，大屏幕投影系统为一种可提供更逼真、更真实视野开阔、色彩丰富的显示应用技术，已经广泛地运用于交通指挥、军事指挥、作战模拟、生产调度指挥、网管中心、机场、会场、娱乐、数字化影院、电视台演播等领域，提供了一个更具品味的视觉感受，能把握全局的空间而倍受青睐。

大屏投影系统，能够实现各种计算机信号和视频会议信号的大屏幕投影显示。

新的系统应适合当今多媒体技术的发展，提供更为准确、逼真并可以纵览全局的宽视野显示环境。

把现代化的技术融入到现代化的建设中去。

整个系统可实现大屏幕整图显示，并支持基于Window NT的计算机图像信号及实时动态的各种模拟视频图像信号。

我公司将秉承质量第一、服务第一、用户第一的宗旨，以用户的要求为本。

在设计上力求功能完善，风格独特，技术先进，使用维护方便，根据场地空间，够用、够好等因素，为用户提供真正可行技术先进的方案供用户讨论参考：方案推荐：单屏120英寸背投1套投影显示墙投影机选用EIKI公司生产的X60高分辨率、高亮度LCD投影机。

屏幕采用富视的120”背投高对比度高亮度硬屏幕。

该系统可将所需信号切换至大屏幕上，以满足目前的播放功能的需求。

第二部分系统整体构成逻辑整个系统的逻辑框架：整个系统根据上述方案介绍，可分为屏幕结构子系统、投影显示子系统、信号切换子系统。

见下图：屏幕结构子系统1×120英寸背投影硬屏幕投影显示子系统1台高亮高分辨率L C D投影机第三部分系统方案介绍一、方案：单屏120英寸背投1套的投影显示墙（一）屏幕结构子系统：背投屏幕在投影墙系统中，屏幕的种类首选使用背投硬屏，根据资金、空间等因素来选择合适的屏幕尺寸屏幕的选择将对图像效果起到画龙点睛的作用，如增强亮度，加大视角以适应应用环境。

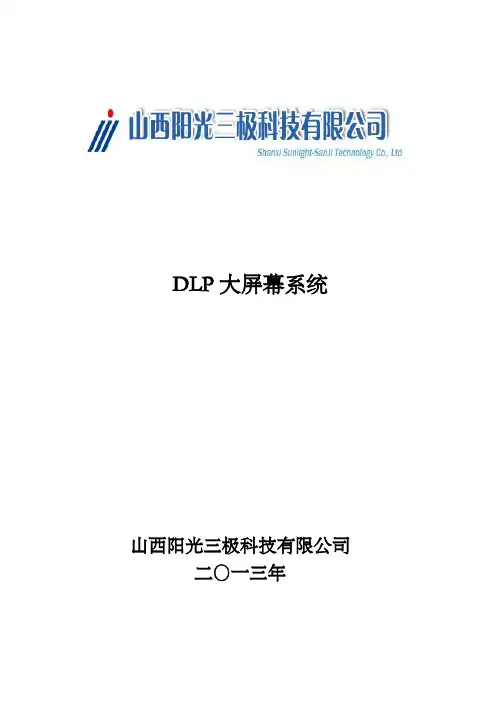

DLP大屏幕系统山西阳光三极科技有限公司二〇一三年目录1、系统概述 (1)1.1设计概述 (1)1.2设计原则 (1)1.3设计依据 (2)2、系统设计 (2)2.1设计思路 (2)2.2系统结构 (3)2.3设备清单 (4)2.4系统功能实现 (4)3、产品介绍 (5)3.1 DS-D1060EL (5)3.2 DS-B10 (8)3.3 DS-D5032SH (13)4、大屏幕的应用 (16)4.1项目概述 (16)4.2系统架构 (16)4.3系统特点 (17)4.4系统功能 (17)4.5客户端软件预览 (20)5、设备清单 (21)1、系统概述1.1设计概述大屏幕拼接系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的DLP大屏幕拼接系统，以达到既能满足大屏幕图像和数据显示的需求。

本系统中，我公司根据客户需求，设计DLP投影拼接控制解决方案。

该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。

本方案，选用DS-D1067EL显示单元，结合我公司生产的电信级架构产品视频综合平台等设备组成大屏幕投影显示解决方案。

1.2设计原则为最终使用户满意，大屏幕显示系统应遵循如下设计原则：实用性系统能满足各种现实和潜在的需求，且达到满意的效果。

可靠性系统能提供长时间的连续运行，且稳定可靠。

先进性系统的功能和性能达到同档次显示系统的先进水平。

持续性选用的高质量DLP投影显示单元和视频综合平台，保证系统的显示效果长久不变。

经济性在满足需求的情况下，使系统建设和使用投入的成本尽量小。

方便性系统的调整、使用简单易行，用户操作界面友好，操作过程简捷，经短时培训即可操作使用。

1.3设计依据GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]；GBJ115-87《工业企业通信接地设计规范》；GB50174-93《电子计算机机房设计规范》；GB/T5465-1996《电气设备用图形符号》；GB/T50169《电气装置安装工程接地装置、施工及验收规范》；GBF232-92《电气装置安装工程施工及验收规范》；GB2887-89《计算机场地技术条件》；GJB 1649-1993《电子产品防静电放电控制大纲》；GJB 3007-1997《防静电工作区技术要求》等国家标准；GA/T75-1994 《安全防范工程程序与要求》；GA/T74-1994 《安全防范系统通用图形符号》；GB50198-1994 《民用闭路监控电视系统工程技术规范》；GB242 《电工电子产品基本环境试验规程总则》；GB2422 《电工电子产品基本环境试验规程名词术语》；GB2423.l 《电工电子产品基本产品试验规程，低温试验方法》；GB2421.2 《电工电子产品基本环境试验规程，高温试验方法》。

DLP大屏幕投影显示系统工程技术方案建议书DLP大屏幕投影显示系统 1目录目录 (1)技术方案建议书 (2)1.1总体技术说明 (2)1.1.1DLP显示单元技术选型 (3)1.1.2图像控制系统技术选型 (5)1.2技术规范和标准 (6)1.3系统设计原则及特点 (7)1.3.1系统的先进性 (7)1.3.2系统的可靠性 (8)1.3.3系统的冗余设计 (8)1.3.4系统的扩展性 (9)1.3.5系统的高度集成性 (9)1.3.6系统的易维护性 (10)1.4XS（星视）DLP大屏幕显示系统优势 (11)1.4.1完备的行业质量认证 (11)1.4.2XS（星视）投影显示单元优势 (12)1.5DLP大屏幕设计方案 (26)1.5.1大屏幕显示系统组成 (27)1.6拼接控制器 (28)1.7系统实现的功能及特点 (30)1.7.1系统功能及特点描述 (30)1.7.2系统各种信号的显示模式 (32)1.8MEDIAPLUS2000N ETWORK拼接控制系统 (32)MEDIAPLUS2000控制系统特点 (32)MEDIAPLUS2000控制系统技术参数： (34)1.8.1系统软件 (35)1.8.2系统特点 (40)1.9XS(星视)D-60S投影单元技术指标 (44)系统实施 (45)工程实施 (45)1.1预定工作环境 (45)1.2项目组织结构 (46)1.3工程计划 (47)1.4系统工程实施工艺流程 (48)1.5技术培训 (49)1.6项目管理 (50)组织保证措施 (50)工程质量保证措施 (51)施工准备工作 (51)售后服务53安全文明施工措施 (53)公司简介 (55)工程案例 (56)技术方案建议书1.1 总体技术说明XS（星视）DLP大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的DLP标清晰度数码显示技术、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术等融合为一体，使整套系统成为一个具有高亮度、超高分辨率、标清晰度、高智能化控制、操作方法先进的大屏幕显示系统，与视频监控系统、指挥调度系统、网络通讯系统等子系统集成，形成一套功能完善、技术先进的信息显示及管理控制平台。

大屏幕显示系统方案大屏幕显示系统的宣传表达能力强、高档、魄力、豪华，它的使用能提高使用处合的品位，当前在电信网管、交通监控、公安调动、军事作战指挥、工业生产调动、体育场馆以及新闻展现等等众多领域获得了宽泛的应用，它能够集中显示来自RGB、Video、和网络等多种不一样信号源的信号，在会场内展现各样形式的会议资料或播放有关影像信息，该系统能够以高亮度、高清楚度为所有在场的与会者供给完满的感官成效，要求能够知足电影赏识、资料展现等多种需求。

让与会人员领会多媒领会议诸多利处。

亮度不该低于35000ANSI流明。

要求能调整成宽屏显示，以知足用户大面积显示各样共享信息和综合信息的需求。

大屏幕显示系一致般由大屏幕拼接墙、图像办理系统及控制系统构成。

大屏幕拼接墙由投影箱体、投影机、专业背投玻璃屏等；图像办理系统包含多屏拼接办理器、媒体矩阵、分派器及线缆；控制系统包含大屏幕控制系统软件及整个系统的控制。

大屏幕拼接墙有DLP背投大屏幕电视墙、LCD背投大屏幕电视墙、CRT背投大屏幕电视墙和等离子PDP大屏幕电视墙。

大屏幕投影显示系统设计思路在设施选型和般配上我们提出以下设计思路•大屏幕投影系统应拥有每日24 小时/ 整年365 天连续运转的能力，抗拒尘埃扰乱。

整套系统拥有先进性、稳固性。

•拼接控制器需要达到画面显示的及时活动显示，各样操作快速响应。

操作灵巧，可视化操作界面。

•所有零件，包含线缆在内，均采纳高靠谱、高质量、长寿命设施。

达到各样画面显示质量清楚、锋利、色彩正确。

技术解决方案一、设计目标大屏幕显示系统的宣传表达能力强、高档、魄力，它的使用，能够集中显示来自RGB、Video、和网络等多种不一样信号源的信号，在会场内展现各样形式的会议资料或播放有关影像信息，该系统能够以高亮度、高清楚度为所有在场的与会者供给完满的感官成效，要求能够知足显示计算机网络画面及有关视频信号、计算机显示信号，可同时显示此中任何一个工作站或多个工作站应用程序的图形、文字、表格及视频图像、内容资料展现等多种需求。

⼤屏幕投影系统的施⼯⽅案设计⼤屏幕投影系统施⼯⽅案设计⽬录第⼀章⼯程实施计划 (2)第⼆章⼯程进度安排及保障 (21)第三章质量保护、创优计划 (24)第四章安全⽂明施⼯保障措施 (32)第五章技术⽂件及图纸 (33)附：系统安装环境要求 (34)⼀、供电要求： (34)⼆、空调要求： (35)三、机房温湿度要求 (36)四、灯光要求： (36)五、装修要求： (37)六、投影维修通道与地⾯要求： (38)七、承重要求： (38)⼋、防尘要求： (39)九、接地要求 (39)⼗、消防要求： (39)⼗⼀、机械冲击和振动要求： (39)第⼀章⼯程实施计划⼭东巨洋神州信息技术有限公司有专职的技术⼯程师和技术队伍，这些⼯程师均接受过⼚商的正规技术培训，并且具有丰富的⼯程经验和管理经验，完全能够把DLP ⼤屏幕系统项⽬建设成优质样板⼯程。

施⼯流程：1.⼯程施⼯前准备1.1 技术准备1.项⽬经理组织有关⼈员认真学习设计⽅案和图纸，熟悉理解图纸和设计意图，准确掌握施⼯图纸细节和施⼯质量标准，明确⼯艺流程。

中标后应在规定的时间内组织召开始⼯前协调会，对⼯程进⾏分析，⼒争将问题在协调会上解决。

2.由公司相关技术⼈员配合项⽬经理认真编制本⼯程的施⼯组织设计，在投标⽅案的基础上补充和健全施⼯⽅案，明确施⼯操作要点，对可能出现的问题和⼯序，提出针对性措施，为⼯程的施⼯做出指导，3.组织施⼯⼈员学习质量体系和验收规范，围绕本⼯程的质量⽬标，进⼀步全⾯掌握⼯程质量验评标准、掌握创样板的质量标准和质量控制。

1.2施⼯准备1.勘查现场：现场情况是安装实施的基础条件，现场勘查内容如下：·现有场地布局和设备情况·缆线布局和配线排布局；·电路设备状况；·机架空间和可利⽤机架状况；·电源能⼒和地线布局；·⽤户⽅对设备安装所能提供的具体⽀持；现场勘察可以在合同签定后、设备到货前期间进⾏。
