滨江北路污水干线玻璃钢夹砂管使用的说明一、玻璃钢夹砂管的优点1、耐腐性能强、使用寿命长（50年）。
2、耐热防冻性能好（-40C0~80C0）。
3、防渗性能极佳。
4、质轻高强、运输安装方便。
5、设计安全可靠、适应性广（设计安全系数在4以上）。
6、工程综合效益佳（管径越大，成本越低）。
7、还有摩擦阻力小、绝缘性、耐磨性好等优点。
二、玻璃钢和水泥管的综合比较1、从管材输送污水能力上比较：玻璃钢管的粗糙系数为0.0084，而水泥管的粗糙系数为0.53，在相同管径的情况下，玻璃钢管道的输送污水能力远大于水泥混凝土管道。
2、从管材的现场安装施工和运输上比较：水泥管道每米重量是玻璃钢夹砂管道的10倍，管道在现场施工的卸车和管道安装下管都必须采用吊车，吊装费用在管道中占有相当的比例。
另一方面由于水泥管道为脆性管材，为了防止地基不均匀沉降对管材的损坏，采用混凝土基础，养生期较长，延长了施工工期；而玻璃钢管道采用砂石基础，施工简便、快捷，工期较短。
3、工程寿命长、安全可靠：玻璃钢管的寿命在50年以上，是唯一将50年寿命写进国内外标准的产品，在普通腐蚀介质的环境下，玻璃钢管道使用寿命基本保持不变。
4、耐化学腐蚀、无需特殊防腐：玻璃钢管能有效的抵抗酸、碱、盐等介质、未经处理的生活污水和工业污水、腐蚀性土壤和化工废水以及其它众多化学液体的侵蚀，且无需采用阴极保护，在一般情况下，能够长期保持管道长期运行；而水泥管为了满足耐化学腐蚀性能必须采用化学防腐以满足工程要求。
由于该工程处于江北吉化工业地区，沿线截流口的接入不能排除非化学污染水的接入，就要求管材具有耐化学腐蚀性。
5、内壁光滑，无二次污染6、刚度的可设计性：玻璃钢管道具有很强的可设计性，玻璃钢夹砂管道的刚度除可按国家标准进行设计外，还可根据用户的实际需求和管道的埋深及路面的车辆荷载等进行各种设计，以满足不同的地质工程条件。
7、管配件制作方便：由于玻璃钢材质具有很强的可设计性，其法兰、弯头、三通变径等可任意制作。
3、纤维缠绕夹砂玻璃钢管的优点与其他材质的管道比较，玻璃钢管道具有以下一些显著的优点：1)耐腐蚀性好，对水质无影响：玻璃钢管道能抵抗酸、碱、盐、海水、未经处理的污水、腐蚀性土壤或地下水及众多化学流体的侵蚀。
比传统管材的使用寿命长，其设计使用寿命一般为50年以上。
对夹砂玻璃钢管道而言，更多的是在市政、城市输配管网方面的应用，由于其具有无毒、无锈、无味、对水质无二次污染、无需防腐、使用寿命大大延长、安装简便等优点，因此，受到了给排水行业的欢迎。
2)防污抗蛀：不饱和聚酯树脂的表面洁净光滑，不会被海洋或污水中的甲贝、菌类等微生物玷污蛀附，以致增大糙率，减少过水断面，增加维护费用。
玻璃钢管道无这些污染，长期使用洁净如初。
3)耐热性、抗冻性好：在-30℃状态下，仍具有良好的韧性和极高的强度，可在-50℃－８０℃的范围内长期使用，采用特殊配方的树脂还可在１１０℃以上的温度工作。
4)自重轻、强度高，运输安装方便：采用纤维缠绕生产的夹砂玻璃钢管道，其比重在1．65－2．0，只有钢的１／４，但玻璃钢管的环向拉伸强度为180－300ＭＰa，轴向拉伸强度为６０－１５０ＭＰa，近似合金钢。
因此，其比强度（强度／比重）是合金钢的２－３倍，这样它就可以按用户的不同要求，设计成满足各类承受内、外压力要求的管道。
对于相同管径的单重，ＦＲＰ管只有碳素钢管（钢板卷管）的１／2.５，铸铁管的１／３.5，预应力钢筋水泥管的１／8左右，因此运输安装十分方便。
玻璃钢管道每节长度12米，比混凝土管可减少三分之二的接头。
它的承插连接方式，安装快捷简便，同时降低了吊装费用，提高了安装速度。
5)摩擦阻力小，输送能力高：玻璃钢管内壁非常光滑，糙率和摩阻力很小。
糙率系数为0.0084，而混凝土管的n值为0.014，铸铁管为0.013，因此，玻璃钢管能显著减少沿程的流体压力损失，提高输送能力。
因此，可带来显著的经济效益：①在输送能力相同时，工程可选用内径较小的玻璃钢管道，从而降低一次性的工程投入；②采用同等内径的管道，玻璃钢管道可比其他材质管道减少压头损失，节省泵送费用。

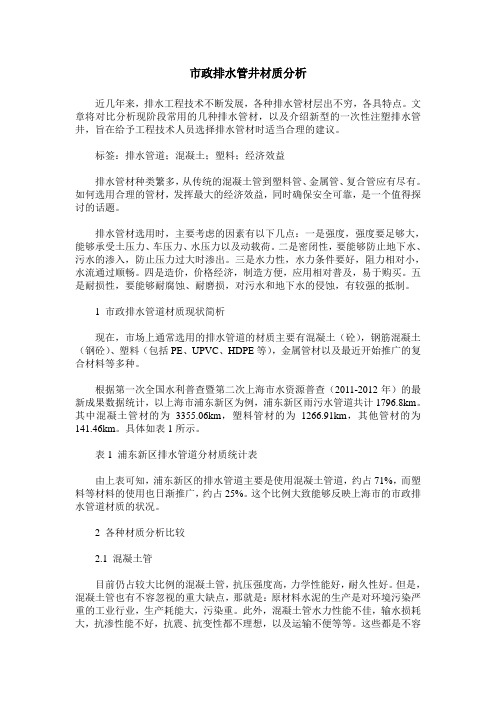

市政排水管井材质分析近几年来，排水工程技术不断发展，各种排水管材层出不穷，各具特点。
文章将对比分析现阶段常用的几种排水管材，以及介绍新型的一次性注塑排水管井，旨在给予工程技术人员选择排水管材时适当合理的建议。
标签：排水管道；混凝土；塑料；经济效益排水管材种类繁多，从传统的混凝土管到塑料管、金属管、复合管应有尽有。
如何选用合理的管材，发挥最大的经济效益，同时确保安全可靠，是一个值得探讨的话题。
排水管材选用时，主要考虑的因素有以下几点：一是强度，强度要足够大，能够承受土压力、车压力、水压力以及动载荷。
二是密闭性，要能够防止地下水、污水的渗入，防止压力过大时渗出。
三是水力性，水力条件要好，阻力相对小，水流通过顺畅。
四是造价，价格经济，制造方便，应用相对普及，易于购买。
五是耐损性，要能够耐腐蚀、耐磨损，对污水和地下水的侵蚀，有较强的抵制。
1 市政排水管道材质现状简析现在，市场上通常选用的排水管道的材质主要有混凝土（砼），钢筋混凝土（钢砼）、塑料（包括PE、UPVC、HDPE等），金属管材以及最近开始推广的复合材料等多种。
根据第一次全国水利普查暨第二次上海市水资源普查（2011-2012年）的最新成果数据统计，以上海市浦东新区为例，浦东新区雨污水管道共计1796.8km。
其中混凝土管材的为3355.06km，塑料管材的为1266.91km，其他管材的为141.46km。
具体如表1所示。
表1 浦东新区排水管道分材质统计表由上表可知，浦东新区的排水管道主要是使用混凝土管道，约占71%，而塑料等材料的使用也日渐推广，约占25%。
这个比例大致能够反映上海市的市政排水管道材质的状况。
2 各种材质分析比较2.1 混凝土管目前仍占较大比例的混凝土管，抗压强度高，力学性能好，耐久性好。
但是，混凝土管也有不容忽视的重大缺点，那就是：原材料水泥的生产是对环境污染严重的工业行业，生产耗能大，污染重。
此外，混凝土管水力性能不佳，输水损耗大，抗渗性能不好，抗震、抗变性都不理想，以及运输不便等等。

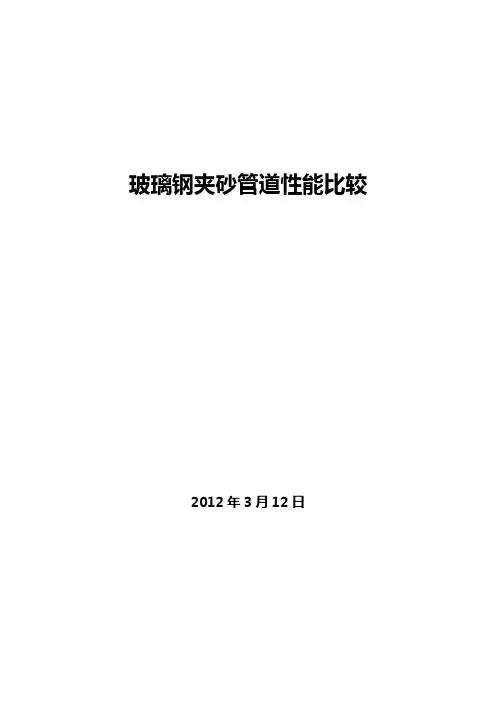

玻璃钢夹砂管道性能比较2012年3月12日一、玻璃钢夹砂管(FRPM)的管材性能二、玻璃钢夹砂管(FRPM)与钢管的比较三、玻璃钢夹砂管(FRPM)与PE塑料管的比较四、玻璃钢夹砂管(FRPM)与球墨铸铁管的比较五、玻璃钢夹砂管(FRPM)工艺制作方案六、玻璃钢夹砂管(FRPM)及纯玻璃钢管的应用七、附录1：《玻璃纤维增强塑料夹砂管》（GB/T21238-2007）附录2：CECS190夹砂管工程设计规范编制说明附录3：CECS_129：2001_埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程第一章玻璃钢夹砂管的管材性能玻璃钢夹砂管的管材性能比重l700Kg/m3一l900Kg/m3环向拉伸强度180一300Mpa环向拉伸模量l7000-25000MPa轴向拉伸强度60一150MPa轴向拉伸模量8000一13000Mpa弯曲强度100-140Mpa弯曲模量9000一10000Mpa垂直剪切强度50Mpa剪切模量7000Mpa泊松比0.3断面延伸率0.8%糙率系数0.OO84绝对当量粗糙度(新的、清洁的管道) 0.005—0. 023绝对当量粗糙度(长期使用以后的管道) ≤0.O50热膨胀系数 2.0* 10-5m/ ºC使用范围-40℃一70℃导热系数O.20KcaL/(m.h.℃)比热O.30KcaL/ (kg.ºC) 机械加工性能好绝缘强度450一500KV/mm电阻率10I4(Ω.cm)介电常数3-4定长管标准长度L=12000mm ( ± 0. OO5L) 有效长度Lp=11.6一11.74mm注:玻璃钢夹砂管道属于复合材料,可设计性极强,通过改变材料、缠绕角度以及夹砂比例等方面,可以得到不同的力学指标,以上性能指标仅供参考,具体性能指标以实际设计为准,不同条件下指标的要求见国家有关行业标准（GB/T21238-2007）.玻璃钢夹砂管的水力学性能玻璃钢的内表面相当光滑(糙率系数O.OO84 ),内表面的绝对粗糙度也很小,管内水的流态也大多数情况处于水力光滑管区和过渡系统区,壁面对紊流阻力的影响小,而象钢管、铸铁管、混凝土管等传统管材的糙率系数高,绝对粗糙度大,管内水的流态大多数情况处于粗糙区,壁面对紊流阻力的影响大,故磨擦阻力小,显著减少沿程的流体压力损失,提高输送能力20%以上。

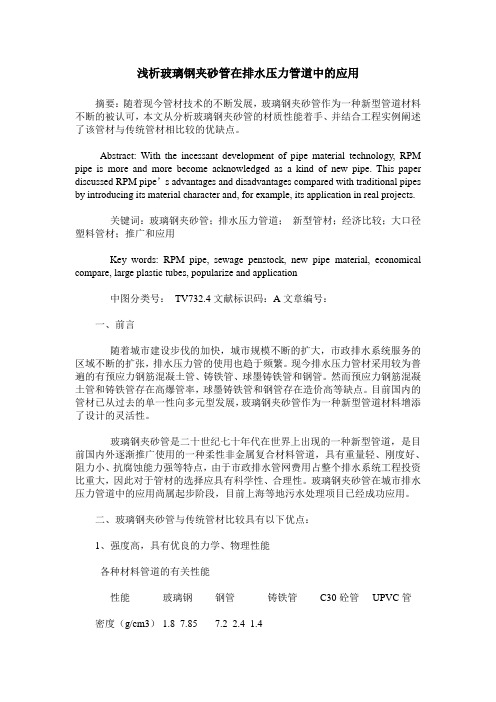

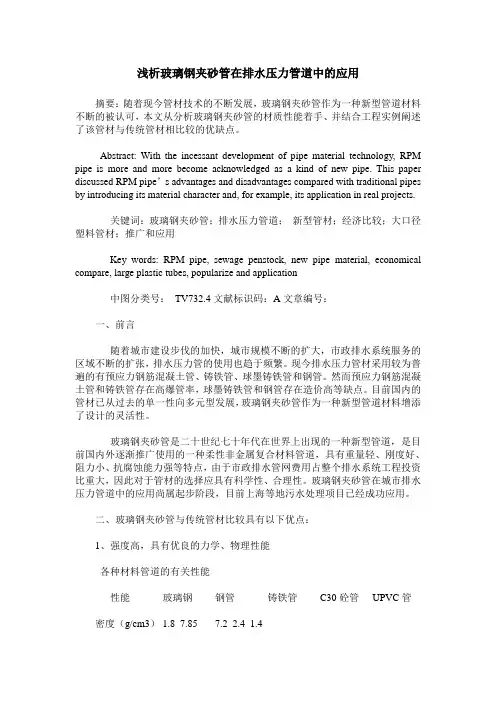

浅析玻璃钢夹砂管在排水压力管道中的应用摘要：随着现今管材技术的不断发展，玻璃钢夹砂管作为一种新型管道材料不断的被认可，本文从分析玻璃钢夹砂管的材质性能着手、并结合工程实例阐述了该管材与传统管材相比较的优缺点。
Abstract: With the incessant development of pipe material technology, RPM pipe is more and more become acknowledged as a kind of new pipe. This paper discussed RPM pipe’s advantages and disadvantages compared with traditional pipes by introducing its material character and, for example, its application in real projects.关键词：玻璃钢夹砂管；排水压力管道；新型管材；经济比较；大口径塑料管材；推广和应用Key words: RPM pipe, sewage penstock, new pipe material, economical compare, large plastic tubes, popularize and application中图分类号：TV732.4文献标识码：A文章编号：一、前言随着城市建设步伐的加快，城市规模不断的扩大，市政排水系统服务的区域不断的扩张，排水压力管的使用也趋于频繁。
现今排水压力管材采用较为普遍的有预应力钢筋混凝土管、铸铁管、球墨铸铁管和钢管。
然而预应力钢筋混凝土管和铸铁管存在高爆管率，球墨铸铁管和钢管存在造价高等缺点。
目前国内的管材已从过去的单一性向多元型发展，玻璃钢夹砂管作为一种新型管道材料增添了设计的灵活性。
玻璃钢夹砂管是二十世纪七十年代在世界上出现的一种新型管道，是目前国内外逐渐推广使用的一种柔性非金属复合材料管道，具有重量轻、刚度好、阻力小、抗腐蚀能力强等特点，由于市政排水管网费用占整个排水系统工程投资比重大，因此对于管材的选择应具有科学性、合理性。

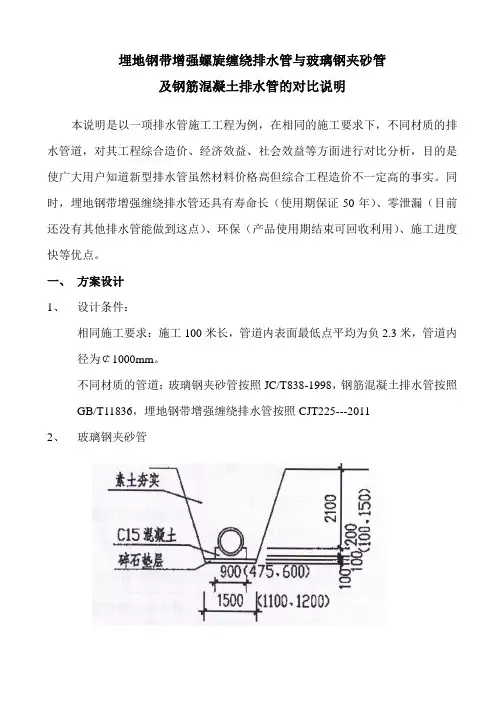

埋地钢带增强螺旋缠绕排水管与玻璃钢夹砂管及钢筋混凝土排水管的对比说明本说明是以一项排水管施工工程为例，在相同的施工要求下，不同材质的排水管道，对其工程综合造价、经济效益、社会效益等方面进行对比分析，目的是使广大用户知道新型排水管虽然材料价格高但综合工程造价不一定高的事实。
同时，埋地钢带增强缠绕排水管还具有寿命长（使用期保证50年）、零泄漏（目前还没有其他排水管能做到这点）、环保（产品使用期结束可回收利用）、施工进度快等优点。
一、方案设计1、设计条件：相同施工要求：施工100米长，管道内表面最低点平均为负2.3米，管道内径为￠1000mm。
不同材质的管道：玻璃钢夹砂管按照JC/T838-1998，钢筋混凝土排水管按照GB/T11836，埋地钢带增强缠绕排水管按照CJT225---20112、玻璃钢夹砂管3、钢筋混凝土排水管4、埋地钢带增强螺旋缠绕排水管二、造价计算1、预算编制说明三方案采用相同的计价方式、人工及取费标准。
均采用机械挖槽（边坡1:0.33）。
设计地面标高即为自然地面标高，余缺土费用暂未考虑。
造价计算均采用《辽宁省市政工程计价表》及相关文件。
材料价格均采用2014年《沈阳市工程造价管理》第四期公布的指导价。
2、预算造价根据2004年3月18日发布的中华人民共和国建设部第218号公告要求：玻璃钢夹砂管及混凝土排水管为限制使用产品，推荐使用钢带增强缠绕排水管，从本公告发布之日起执行。
三、性能比较四、优势对比按照玻璃钢夹砂管及钢筋混凝土排水管的使用寿命20年，埋钢带增强缠绕排水管使用寿命50年。
从最初投资费用上比较埋地钢带增强缠绕排水管方案费用稍高，而项目全寿命周期（都按照50年计算）费用玻璃钢夹砂管及钢筋混凝土排水管这两个方案费用比埋地钢带增强缠绕排水管方案总费用要大得多。
埋地钢带增强缠绕排水管除费用较低外，还具有以下优势：1、大大缩短工期和降低施工难度。
由于埋地钢带增强缠绕排水管重量远轻于玻璃钢夹砂管及钢筋混凝土排水管，非常容易吊装与安装（￠300mm用人工安装即可），并且埋地钢带增强缠绕排水管一般为10米/根，而玻璃钢夹砂管及水泥管均为2米/根，所以大大缩短工期和降低施工难度。
纯玻璃钢管与夹砂玻璃钢管的方案及性能比较纯玻璃钢管与夹砂玻璃钢管都是比较成熟的产品，在本工程中选用哪种产品，都不是绝对错误的。
只有使用哪种产品更合适的问题。
通常情况下，纯玻璃钢管多应用于化工、石油、冶金、造纸、酿造、电力等腐蚀性强或有一定腐蚀性的领域。
其应用的压力较高，多选用中小规格的口径。
当随着口径的增大，纯玻璃钢管造价较高，刚度偏低的弱点就显现出来了，尤其对于埋地管道而言。
在这种情况下，出现了夹砂玻璃钢管道，其原理是用石英砂替代一部分玻璃纤维，在增加壁厚，提高刚度的同时，降低成本。
但由于石英砂的引入，会降低产品的很多性能，如强度、耐变形能力（柔性）、耐腐蚀性等。
夹砂玻璃钢管道一般应用于埋地、中大口径，压力较低，没有腐蚀性或腐蚀性较低的引水、排水等市政工程。
夹砂玻璃钢管的应用是有局限性的，夹砂玻璃钢管能使用的地方和不能使用的地方，纯玻璃钢管都可以使用。
反过来，某些纯玻璃钢管可以使用的地方，夹砂玻璃钢管是不能使用的。
就目前已知的输送海水的使用玻璃钢管的工程，基本使用的都是纯玻璃钢管，还没有听说那个工程是使用的夹砂玻璃钢管道（也有可能近几年使用过，而我们还没有得知）。
就针对本工程而言，使用夹砂玻璃钢管道可能带来的优缺点简单概括起来可能有以下内容：由于项目的地基基础较差，夹砂玻璃钢管道的刚度至少要达到或者超过5000Pa。
管道成本降低，安装成本增加，安装的要求提高。
只有在非常仔细地处理好地基，控制好回填的葡氏密度时，才能严格控制住管道的变形，如果不能保证安装质量，即使是局部的变形过大，都有可能使管体产生微裂纹，一旦有微裂纹产生，腐蚀性较强的海水就会渗入夹砂层，而石英砂是没有经过偶联剂处理的，其与树脂的结合界面是非常差的，管道就有可能因为腐蚀导致破坏。
即使不破坏，也是没有办法修复的。
对于海边的埋地管道而言，内外都有腐蚀性。
使用夹砂玻璃钢管道发生这种情况的概率非常高。
使用纯玻璃钢管道，这种情况就不会发生了。
玻璃钢夹砂管道与不同管材的特性比较材料项目玻璃钢夹砂管道预应力钢套筒混凝土管道预应力混凝土管道钢管球墨铸铁管道输水能力(m3/s) 6.8 6.8 6.8 6.8 6.8 糙率系数0.0084 0.013 0.013 0.011 0.011管道直径(mm) 2000 2400 2400 2200 2200单根长度(m) 12 6 4 5使用寿命(年) 40-60 <30 30 10-20 30抗内压(MPa) 0.6 0.4 0.6 0.6 0.6抗外压(MPa) 覆土深度6m 覆土深度6m 覆土深度6m 覆土深度6m 覆土深度6m防渗性具有很好的防渗性管身的防渗性能较好防渗性能一般防渗性好防渗性能好比钢管要好耐腐蚀性非常好，不需另做防腐的保护性措施在特殊条件下需做防腐措施并做阴极保护在特殊条件下需做防腐措施并做阴极保护耐腐蚀性差需要做大量的防腐处理有时需要防腐蚀处理安全性经国家卫生部门检测，符合国家饮用水标准无毒、对水质无污染无毒、对水质无污染存在锈蚀问题对水质有污染存在锈蚀问题对水质有污染设计、生产标准JC/T838-1998 AWWAC304 AWWAC301 GBJ69-84 GB5696-94接头形式双“O”型圈密封、承插连接滑动橡胶圈单密封、承插连接柔性橡胶圈密封焊接承插接头是否可以偏转可以3度可以3度不可以————接头个数1个/12m 1个/6m 1个/4m 很多1个/8m 能否接头试压可以不可以不可以不可以不可以安装速度非常快一般较慢很慢一般爆管现像无有有有有维修方便程度一般情况下不需维修，如需维修非常方便不便不便不便不便。
1.1管材近年来随着工程技术、新型材料的发展，加上国外先进技术设备的大量引进，管材比较多。
能用于本工程的材料主要有钢筋混凝土管、U-PVO 壁波纹管、HDPE 钢筋混凝土管，目前在国内运用广泛，生产及施工技术比较成熟，具有一下特点：(1) 造价低。
(2) 耐腐蚀、抗老化性能好，管材强度高，使用寿命长。
(3) 白身较重，施工难度较大，由于采用钢丝网水泥抹带接口和混凝土基础，施工周期长。
(4) 易渗漏从而造成地下水的污染。
双壁波纹管和HDP至是新型塑料管材。
双壁波纹管及HDPEEf具有以下特点：(1) 内壁光滑，流通量大，同流量使用口径比混凝土管小。
(2) 管材柔韧性好，单节长，接口少，抗地基沉降性能强，抗渗性能好。
(3) 管内不结垢，耐腐蚀。
(4) 采用橡胶圈承插连接，方法可靠，施工质量易保证。
(5) 质量轻，搬运安装方便。
(6) 使用寿命长，大于50年。
下面对国内常用的钢筋混凝土管及双壁波纹塑料排水管及其他管材的安装、使用性能及综合费用作一比较，以便选择管道安装性能对比表,管材使用性能对比表管材综合费用比较表（元/米）注：双壁波纹管环刚度为S2级，钢筋混凝土排水管为n级管给水管材比较近年来，随着材料工业的发展，有不少新型管材在工程中推广应用。
能够运用于本工程的管材主要有钢管、给水球墨铸铁管、预应力钢筋混凝土管、钢筒预应力混凝土管、给水玻璃钢夹砂管、塑料管等。
1. 钢管钢管是一种在各行业广泛应用的管材，具有长久的应用历史、丰富的使用经验。
城市输水用钢管通常选用Q235A®静钢钢板制作，它的强度高，具有良好的韧性，管材及管件易加工。
大口径钢管成形工艺有两种，即直缝焊管与螺旋焊管。
钢管为管道工程常用管材，特别适应地形复杂的地段，但钢管的刚度小，易变形，衬里及外防腐要求严格，必要时需作阴极保护，施工过程中组合焊接工作量大，与其它管材相比，造价较高。
2. 给水球墨铸铁管球墨铸铁管利用离心力铸造成形，管壁质密，石墨形态为球状，基体以铁素体为主，伸长率大、强度高，性能与钢管相似，具有柔韧性，适应突发力强，且抗弯强度比钢管大，使用过程中管段不易弯曲变形，能承受较大负荷，材料耐蚀性好，一般不需作特殊防腐蚀处理，其接口为柔性接口，具有伸缩性和曲折性，适应基础不均匀沉陷，是比较理想的管材。

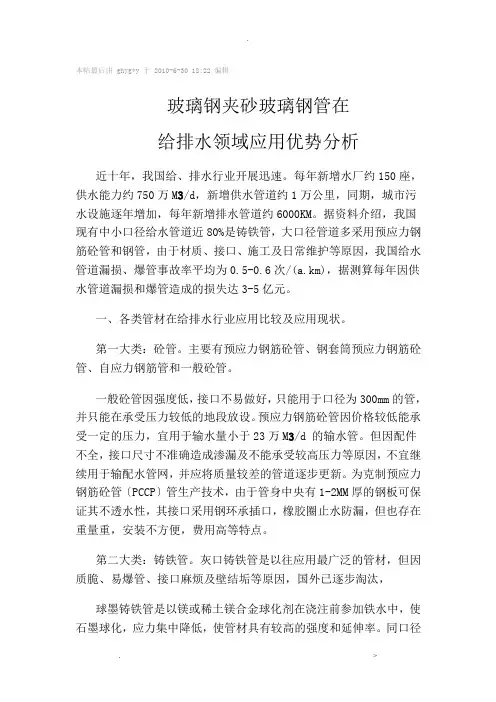

本帖最后由 ghyg*y 于 2010-6-30 18:22 编辑玻璃钢夹砂玻璃钢管在给排水领域应用优势分析近十年，我国给、排水行业开展迅速。
每年新增水厂约150座，供水能力约750万M3/d，新增供水管道约1万公里，同期，城市污水设施逐年增加，每年新增排水管道约6000KM。
据资料介绍，我国现有中小口径给水管道近80%是铸铁管，大口径管道多采用预应力钢筋砼管和钢管，由于材质、接口、施工及日常维护等原因，我国给水管道漏损、爆管事故率平均为0.5-0.6次/(a.km)，据测算每年因供水管道漏损和爆管造成的损失达3-5亿元。
一、各类管材在给排水行业应用比较及应用现状。
第一大类：砼管。
主要有预应力钢筋砼管、钢套筒预应力钢筋砼管、自应力钢筋管和一般砼管。
一般砼管因强度低，接口不易做好，只能用于口径为300mm的管，并只能在承受压力较低的地段放设。
预应力钢筋砼管因价格较低能承受一定的压力，宜用于输水量小于23万M3/d 的输水管。
但因配件不全，接口尺寸不准确造成渗漏及不能承受较高压力等原因，不宜继续用于输配水管网，并应将质量较差的管道逐步更新。
为克制预应力钢筋砼管〔PCCP〕管生产技术，由于管身中央有1-2MM厚的钢板可保证其不透水性，其接口采用钢环承插口，橡胶圈止水防漏，但也存在重量重，安装不方便，费用高等特点。
第二大类：铸铁管。
灰口铸铁管是以往应用最广泛的管材，但因质脆、易爆管、接口麻烦及壁结垢等原因，国外已逐步淘汰，球墨铸铁管是以镁或稀土镁合金球化剂在浇注前参加铁水中，使石墨球化，应力集中降低，使管材具有较高的强度和延伸率。
同口径管道壁厚为灰口铸铁管的1/2，抗拉强度接近焊接收。
抗腐蚀性比钢管高3-4倍。
但仍存在壁易结垢，流阻变大，运行费用高等缺点。
第三大类：钢管。
钢管具有较好的机械强度，可承受较高的外压和压。
适应性强，但按其性能，极易腐蚀，不宜埋地用作给排水管。
钢管做外层防腐及电化学保护，不但费工费钱，且不易做好。
3、纤维缠绕夹砂玻璃钢管的优点与其他材质的管道比较,玻璃钢管道具有以下一些显著的优点：1)耐腐蚀性好，对水质无影响：玻璃钢管道能抵抗酸、碱、盐、海水、未经处理的污水、腐蚀性土壤或地下水及众多化学流体的侵蚀。
比传统管材的使用寿命长，其设计使用寿命一般为50年以上。
对夹砂玻璃钢管道而言，更多的是在市政、城市输配管网方面的应用，由于其具有无毒、无锈、无味、对水质无二次污染、无需防腐、使用寿命大大延长、安装简便等优点，因此,受到了给排水行业的欢迎.2）防污抗蛀:不饱和聚酯树脂的表面洁净光滑,不会被海洋或污水中的甲贝、菌类等微生物玷污蛀附，以致增大糙率，减少过水断面，增加维护费用.玻璃钢管道无这些污染，长期使用洁净如初。
3)耐热性、抗冻性好：在-30℃状态下，仍具有良好的韧性和极高的强度，可在-50℃－８０℃的范围内长期使用，采用特殊配方的树脂还可在１１０℃以上的温度工作。
4）自重轻、强度高，运输安装方便：采用纤维缠绕生产的夹砂玻璃钢管道，其比重在1．65－2．0，只有钢的１／４,但玻璃钢管的环向拉伸强度为180－300ＭＰa，轴向拉伸强度为６０－１５０ＭＰa，近似合金钢。
因此,其比强度（强度／比重）是合金钢的２－３倍,这样它就可以按用户的不同要求,设计成满足各类承受内、外压力要求的管道。
对于相同管径的单重,ＦＲＰ管只有碳素钢管（钢板卷管）的１／2.５，铸铁管的１／３.5，预应力钢筋水泥管的１／8左右，因此运输安装十分方便.玻璃钢管道每节长度12米，比混凝土管可减少三分之二的接头。
它的承插连接方式，安装快捷简便，同时降低了吊装费用，提高了安装速度。
5)摩擦阻力小，输送能力高：玻璃钢管内壁非常光滑，糙率和摩阻力很小.糙率系数为0.0084，而混凝土管的n值为0.014，铸铁管为0.013，因此,玻璃钢管能显著减少沿程的流体压力损失，提高输送能力。
因此，可带来显著的经济效益：①在输送能力相同时,工程可选用内径较小的玻璃钢管道，从而降低一次性的工程投入；②采用同等内径的管道,玻璃钢管道可比其他材质管道减少压头损失，节省泵送费用。
玻璃钢夹砂管在排水工程施工中的应用摘要:玻璃钢夹砂管具有耐腐蚀、高强度、抗老化、质量轻、温度适应性强、管壁光滑阻力小、接口少、安装方便、使用寿命长、工程造价低等优点，自问世以来，已大量应用于城市排水工程中，为建设与生产节省投资、提高效率和效益作出了重大贡献。
本文对玻璃夹砂管在性能和经济方面进行简要说明，并对其施工的技术要求进行详细论述。
关键词:玻璃钢夹砂管;排水工程; 施工技术要求Article extraction: the FRP tubes has corrosion resistance, high strength, anti-aging, light quality, strong adaptability, smooth wall temperature resistance, less interface, easy installation, long service life, engineering cost advantages, since since the advent, already a lot of urban drainage engineering application in, for construction and production to save investment, improve efficiency and benefit has made significant contribution. In this paper, the glass clip sand tube in performance and economic aspects of briefly explain, and its construction technical requirements in detail.Keywords: FRP pipe; Drainage engineering; Construction technical requirements 1玻璃钢夹砂管较钢筋混凝土管在性能和技术方面的优势1.1由于玻璃钢夹砂管内外层由热固性树脂固化而成，因此耐腐蚀性好，能抵抗酸碱、盐、海水、未经处理的污水、腐蚀性土壤或地下水及众多化学物质的侵蚀，无需对内外层做防腐处理。
浅谈玻璃钢夹砂管顶管技术在市政污水管施工中的应用摘要：介绍了常州市市政污水管玻璃钢夹砂管采用泥水平衡式机械顶管的施工方案和技术措施，并提出在玻璃钢夹砂管顶管施工前应严格控制玻璃钢管材环向刚度等需要注意的问题。
关键词：污水管、玻璃钢夹砂管、顶管施工。
中图分类号：u664.9+2 文献标识号：a 文章编号：2306-1499（2013）071.玻璃钢夹砂管的优越性新型玻璃钢夹砂管（rpmp）相对于钢筋混凝土管（rc）相比有如下优特点：（1）耐腐性，可输送腐蚀介质和任何污水，使用寿命达50年，且几乎不用保修、维护。
（2）高强度，环向强度500mpa，轴向拉伸强度320mpa。
（3）外壁光滑，摩阻力小，顶进速度快，顶力小（4）内壁的光滑使其流通转力明显高于钢管和混凝土管。
（5）质轻，由于管径缩小，管壁薄（混凝土管为200mm，而dn1200玻璃钢夹砂管39mm），避免了顶管过程中与其他管线交叉而形成施工困难而增加成本。
（6）纠偏方便，由于自身重量轻，管节之间采用不锈钢套环连接，待施工完成后再用手糊玻璃钢密封，使得顶进过程中纠偏特别容易。
（7）连接方便，各工作坑或接收坑内管的连接由于不是整数长度，如混凝土管则不可能截成任意长度对接，而玻璃钢夹砂管则可截取任意长度，并在2-3小时内连接好。
（8）管外表与土之间基本无内聚力，顶进中不死管。
而混凝土管外表与土之间有很大的内聚力，顶进中容易死管。
2.工程概况常州市某开发区管网一标段是常州市北片污水系统的关键工程，污水管沿线穿越的地质为粉质粘土和细砂，靠近长江，地下水位较高。
管线长度为2549m，管径dn1200，管长2.5m，壁厚3.9cm，采用不锈钢套环连接，高强度橡胶止水带密封。
工作井18只，接收井16只，工程总造价1700万元。
笔者为该工程的项目经理，本工程于2006年元月7日开工，工期为三个月。
3.施工部署3.1工作井、接收井位置的选取综合施工现场实际情况，结合交通协调会，以及图纸会审、监理、设计、业主方面的意见，快车道不得断交通，路南慢车道沉井施工现场为彩钢瓦维护全封闭施工，并且沉井和顶管施工不得影响原路各管线的安全。
排水管大家都很熟知了，国内的排水管道种类很多比如高密度聚乙烯(PE)缠绕管、玻璃钢夹砂管、钢管等等。
这些管材根据不同的场景进行选用，并且施工标准也是不一样的。
工程所用的管材、管道的附件、构（配）件和主要原材料等产品进入施工现场时必须进行进场验收并妥善保管。
进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件等，并按国家有关标准规定进行复验，验收合格后方可使用。
那么下面关于这些管材我们就进行一一介绍。
一、钢管用途：主要用于地形复杂地段或穿越障碍等情况。
因价格昂贵，只有在外力负荷很大或渗漏要求高的场合才建议使用。
特性：金属结构，需进行内外防腐。
标准：执行GB 50235《工业金属管道工程施工及验收规范》。
常见规格DN500－2600mm。
特点：承受很高的压力，管件制作、加工方便。
二、高密度聚乙烯(PE)缠绕管用途: 市政排水、电力、石化、煤矿通风等。
特性: 热熔柔性管材。
标准: 执行GB/T19472.2-2004《埋地用聚乙烯（PE）结构壁管道系统第二部分》标准。
特点: 耐磨损、耐腐蚀、抗老化、强度高,使用寿命长。
常见规格DN200－1800mm。
三、玻璃钢夹砂管用途：主要用于用于各类市政污水处理、给水自来水输送、农田灌溉、石油化工。
特性：新型复合材料管材，比重小、重量轻，运输、安装方便。
标准：执行GB/T21238-2007 《玻璃纤维增强塑料夹砂管》标准。
常见规格DN50－2000mm。
特点：耐水，耐腐蚀，耐温，防污，耐磨性好，水力特性优良、节省能耗、无二次污染，造价较高。
安徽三江水泥制品有限公司创立于90年代初期，注册资金1001万元，下设安徽三江非开挖科技有限公司。
公司属中国水泥制品协会会员单位，取得《全国工业产品生产许可证》。
公司拥有一支训练有素的职工队伍，检测设备完善。
拥有两条新型的制管设备“芯模振动”生产线，同时研发生产出内衬PVC钢筋混凝土排水管（内壁衬上一层改性PVC防腐片，达到防止管身混凝土受到强碱、强酸的腐蚀效果）。
玻璃钢夹砂排水管简介
（与钢筋混凝土管的比较）
“嘉世恒（JusTIN R）”牌，玻璃钢夹砂管（FRP），管径（内径）DN800～DN2600，环刚度SN5000\SN7500\SN10000，用于城市排水工程，橡胶圈承插连接。
与钢筋混凝土管比较，玻璃钢夹砂管的优势：
技术方面：
⑴由于玻璃钢夹砂管道的管壁光滑，摩阻系数小，通水能力大大高于钢筋混凝土管，可以在同样过水能力条件下减少断面1~2级；或在同等断面下、通水能力更强，增加安全保证率。
特别是在大断面的情况下，更具有节省造价的优势。
⑵玻璃钢夹砂管道可采用像胶圈承插柔性连接，加之管体本身的柔性，抗不均匀沉降、抗震的性能大大增强，安全性高。
在局部地质情况变化处，还可以加设管的方式处理。
钢筋混凝土管一般是钢丝网抹带接口，刚性强，不能适应沉降，容易漏水。
⑶玻璃钢夹砂管道属于柔性管材，基础处理简单，一般采用砂石垫层基础；钢筋混凝土管采用混凝土带状基础，施工周期复杂，周期长。
⑷由于玻璃钢夹砂管道管内壁光滑，强度高，硬度大，材料分子间结合紧密，因而稳定性非常高，防冲刷能力大大优于钢筋混凝土管。
允许流速也可以相应提高。
在山区城市敷设坡度可以加大，适应地形并减小管径。
⑸玻璃钢夹砂管线膨胀系数小（α=2-3×10-5/℃），抗老化，耐腐蚀，适合以架空等方式露天敷设，能承受外界环境条件（温度、阳光、酸雨）较大的变化。
⑹单管长度长，标准长度12米，较少接口数量，管道的整体性较好，也减少了泄漏的机率。
经济方面：
⑴玻璃钢夹砂管比重轻，运输费用低、基本无损耗、储存方便。
同样口径钢筋混凝土管1米的重量，相当于玻璃钢夹砂管10米的重量。
⑵比重轻，吊装方便；单要管长较长，接口少，一般无须养护期；有多种接口方式可供选择。
管道安装施工周期可缩短70—80%，并可减产施工费用。
⑶管道强度高，接口少，整体性好，故障率低，减少日常维护费用。
⑷使用年限长，寿命长达50年以上，减少管道更新费用。
⑸综合造价低。
用于排水系统也有综合造价低的特点，特别是大断面的排水管、涵，比传统涵、梁造价的同时更节省施工周期。
⑹产业政策方面。
由于水泥制品从原材料到应用过程均不够环保，因此钢筋混凝土管属于国家产业政策限制或禁止使用的产品。
需要特别说明的是，由于通水能力差异较大，玻璃钢管道和钢筋混凝土管道的经济比较应是同样流量下的比较，不宜以同样管径进行比较。
玻璃钢夹砂管应用部分工程案例：
工程案例：DN2600玻璃钢夹砂管，SN12500，最大埋深15米，用于厂区平场（泸天化）
工程案例：DN1800玻璃钢夹砂管，SN5000，用于北碚蔡家组团市政道路建设
工程案例：DN1800~2000玻璃钢夹砂管，SN5000~7500，江北南桥寺城市道路（图为出水口）
工程案例：DN1000玻璃钢夹砂管，SN2500，架空敷设，用于污水截流（沙坪坝区）
工程案例：DN1400玻璃钢夹砂管，SN5000，重庆江北城城市道路污水工程（平场之前）
工程案例：DN800玻璃钢夹砂管，SN5000，重庆渝中区污水三级管网（旧城改造）
重庆嘉世恒建设发展有限公司
2009年02月25日。
