常用控制电缆规格型号表及说明Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】KVV控制电缆规格型号表铺设：聚氯乙烯绝缘电缆长期工作温度为70℃；交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。
允许弯曲半径：非铠装电缆（R）：R≥6D（D：电缆外径）;铠装或铜胶带屏蔽电缆：R≥12D;屏蔽软电缆：R≥10D。
注释：具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；R--连接用软电缆（电线），软结构；V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套；B--平型（扁形） S--双绞型；A--镀锡或镀银；F--耐高温；P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV --铜芯、氯乙烯绝缘，连接电缆（电线）；AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB-- 铜芯、聚氯乙烯平型连接电线；RVS --铜芯、聚氯乙烯绞型连接电线；RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
煤矿用移动电缆MY电缆，1.14KV橡皮电缆1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：MT818.5-1999。
4、MYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。
外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。
护套橡皮的氧指数≥40。
12、成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。
我橡塑电缆厂的野外用橡套电缆(YCW电缆，YZW电缆)是为适应野外用工矿企业调整发展的需要，生产性能优良的橡皮绝缘，橡皮护套和延燃重型橡套软电缆。
野外用橡套电缆产品结构图一、通用橡套软电缆用途本产品用于交流额定电压为450/750V及以下的家用电器、电动工具和各类移动电器设备。
二、使用特性（1） YZ型额定电压Uo/U为300/500V，YC型为450/750V。
（2）线芯的长期允许工作温度不超过65℃。
（3） W型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。
（4） ZR型电缆具有阻燃性能。
本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准，适用于3.6/6KV及以下输配电系统，近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。
执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。
常用控制电缆规格型号表及说明以下是KVV控制电缆规格型号表，其中包括不同类型和规格的控制电缆，以及它们适用的应用场景和数量。
1.0，1.5，2.5 mm²的铜芯、聚氯乙烯绝缘、聚氯乙烯护套的KVV控制电缆，适用于安装在室内、电缆沟或管道中，核心数量为2-61或62-14，数量为102-10.1.0，1.5，2.5 mm²的铜芯、聚氯乙烯绝缘、聚氯乙烯护套的KVV控制电缆，适用于安装在室内、电缆沟或管道中，核心数量为2-37，数量为10.0.75，1.0，1.5，2.5 mm²的铜芯、聚氯乙烯绝缘、聚氯乙烯护套的KVVP控制电缆，适用于安装在需要屏蔽的电缆沟或管道中，核心数量为2-10或4-61，数量为2-14或4-10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套的KVV控制电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为4或6，数量为10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套、编织屏蔽的KVVP 控制电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为2-10或4-61，数量为4-14或10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套、铜胶带屏蔽的KVVP2控制电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为2-10或4-61，数量为4-14或10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套、钢带铠装的KVV22控制电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为2-61或62-14，数量为102-10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套的KVVR控制软电缆，适用于安装在室内，核心数量为2-61或62-14，数量为102-10.铜芯、聚氯乙烯绝缘、聚氯乙烯护套、编织屏蔽的KVVRP控制软电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为2-61或62-14，数量为10.铜芯、交联聚乙烯绝缘、聚氯乙烯护套的KYJV控制电缆，适用于安装在室内，核心数量为1.5或2.5，数量为4-61.铜芯、交联聚乙烯绝缘、聚氯乙烯护套、编织屏蔽的KYJVP控制电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为1.5或2.5，数量为4-61.铜芯、交联聚乙烯绝缘、聚氯乙烯护套、钢带铠装的KYJV22控制电缆，适用于安装在室内，需要承受较强的机械外力的电缆沟渠，管道或地下，核心数量为1.0，1.5或2.5，数量为4-61.铜芯、交联聚乙烯绝缘、聚氯乙烯护套的KYJVR控制软电缆，适用于安装在室内，核心数量为1.5或2.5，数量为4-61.铜芯、交联聚乙烯绝缘、聚氯乙烯护套、编织屏蔽的KYJVRP控制软电缆，适用于安装在室内，需要屏蔽的电缆沟或管道中，核心数量为1.5或2.5，数量为4-61.电线电缆是电力传输和控制的重要组成部分。

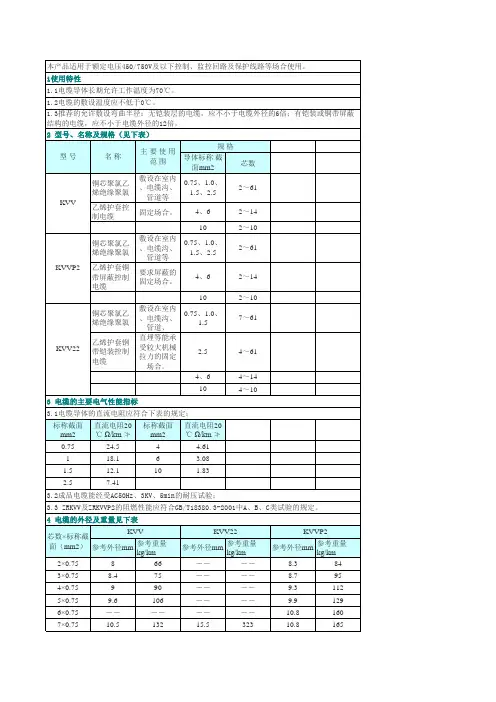

KVV、KVVP型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产2～61芯；6mm2的可生产2～14 2～10芯。
KVVP2型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯；6mm2的可生产4～14芯；10芯。
KVV22型号：导体标称截面0.75 mm2、1.0mm2可生产7～61芯；截面1.5 mm2、2.5mm2、4mm2可生产4～61芯；可生产可生产4～14芯；10 mm2的可生产4～10芯。
KVV32型号：导体标称截面0.75 mm2、1.0mm2可生产10～61芯；截面1.5 mm2、2.5mm2、4mm2可生产7～61芯；6 mm2 10 mm2的可生产4～10芯。
KVVR型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯。
KVVRP型号：导体标称截面0.50 mm2、0.75 mm2、1.0mm2可生产10～61芯；1.5 mm2、2.5mm2、4mm2可生产4～48芯。
注：推荐的芯数系列为:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
企业信息天津市电缆总厂第一分厂创建于1971年是一家集研发、生产与销售为一体的电线电缆专业性厂家，系河北省重点高新技术企业、重合同守信用企业、文明单位，位于河北省大城县毕演马工业区。
本厂占地面积50000㎡，拥有工程技术人员50人，职工500人，拥有先进的生产设备和检测设备。
年产各类电缆可达100000公里。
我厂严格按国内的GB、JB、MT标准以及企标组织生产的各类产品有：煤矿用阻燃通信电缆、铁路信号电缆、煤矿用阻燃控制电缆、煤矿用阻燃信号电缆、本安防爆电缆、安装（屏蔽）电缆、电力电缆、控制电缆、计算机电缆、信号电缆、通信电缆、及各种阻燃、高温、耐火电缆等，并且可根据客户要求设计生产各类专用特种电缆，产品广泛应用于能源、化工、船舶、煤炭、建材、冶金、交通、电子、科研、通信以及国防等领域，产品先后配套于天津市联合化工厂、酒泉卫星发射基地、北京市网通公司和电信工程局、山东兖矿集团、山西大同阳泉矿、等国内外重点工程和项目，深受客户好评。
电线电缆规格型号表型号规格用途材料AXV 2.5mm²家庭用电线铜导体，PVCBV 1.5mm²照明电线铜导体，PVC BVV 4mm²家庭装修用线铜导体，PVCRV 2.5mm²信号线铜导体，PVC AVVP 10mm²高频电缆铜导体，PVC WDZ-BYJ 1.5mm²阻燃电线铜导体，PVC KVV 1mm²控制电缆铜导体，PVCZR-KVVP 4mm²阻燃控制电缆铜导体，PVCNYY-J 2.5mm²铁路电缆铜导体，PVCN2XY 10mm²外部电缆铜导体，PVC以上是电线电缆常用型号、规格以及用途的规格型号表，下面将对表中的电线电缆进行详细说明。
1. AXV•规格：2.5mm²•用途：家庭用电线•材料：铜导体，PVC绝缘层AXV电线是一种常用的家庭用电线，主要用于家庭电路的照明、插座和电器设备的供电。
该型号电线的导体材料为铜，有很好的导电性能，能够保证电流的稳定传输。
绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。
2. BV•规格：1.5mm²•用途：照明电线•材料：铜导体，PVC绝缘层BV电线是一种常用的照明电线，主要用于住宅和商业建筑的照明系统。
该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。
绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。
3. BVV•规格：4mm²•用途：家庭装修用线•材料：铜导体，PVC绝缘层BVV电线是一种常用的家庭装修用线，主要用于家庭装修中的电路布线。
该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。
绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。
4. RV•规格：2.5mm²•用途：信号线•材料：铜导体，PVC绝缘层RV电线是一种常用的信号线，主要用于信号传输和控制回路。

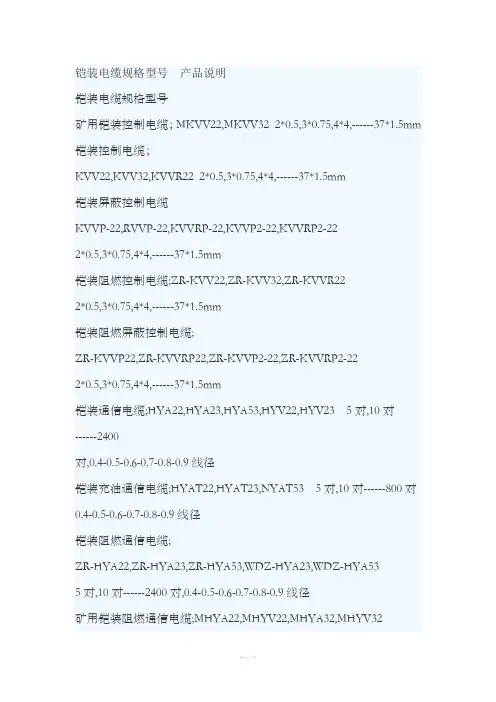

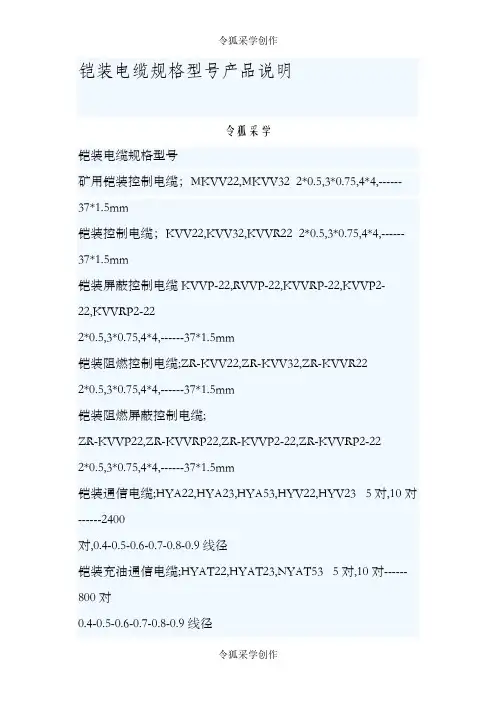

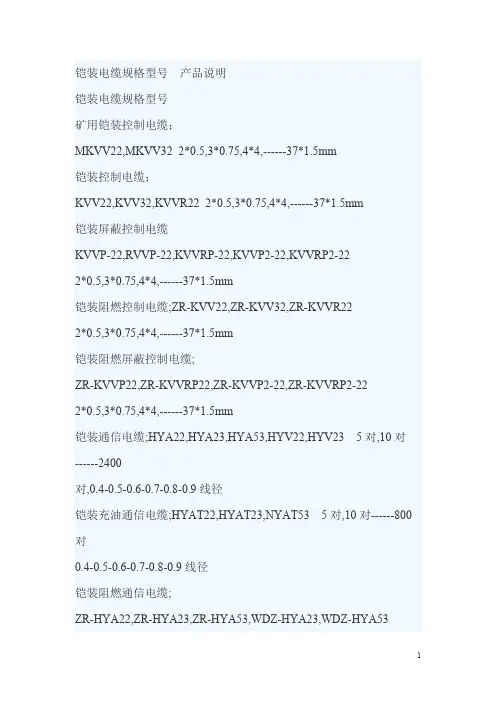

铠装电缆规格型号产品说明令狐采学铠装电缆规格型号矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
铠装电缆规格型号产品说明铠装电缆规格型号矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR 22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电线电缆型号表电线电缆型号表聚氯乙烯绝缘(阻燃)控制电缆产品型号 规格范围 使用场合KVV,KVVP,KVVP 20.5-10mm 2,2-61芯适用于弱电控制系统或强电磁场干扰区KVV 22,KVV 20 0.5-10mm 2,4-61芯KVV 32,KVV 30 0.5-10mm 2,7-61芯 KVVR 0.5-6mm 2,2-61芯 KVVRP 0.5-4mm 2,2-61芯 KVVP 22,KVVP 2-221.5-10mm 2,4-61芯KVVP 2-22-1 1.5-10mm 2,4-61芯 主要用于500KV 变电站与发电厂配电装置及强电磁场干扰区KVV -1,KVV 22-1 0.5-10mm 2,2-61芯注：型号前加“ZR”为阻燃型，适用于火灾易发生的环境。
聚乙烯绝缘(阻燃)控制电缆产品型号规格范围使用场合KYV,KYVP,KYVP20.5-10mm2,2-61芯此产品绝缘电阻高，防水性能强，较好的耐寒性，适用于弱电控制系统或强电磁场干扰区。
KYV20,KYV220.5-10mm2,4-61芯FYV30,KYV320.5-10mm2,7-61芯KYVR 0.5-6mm2,2-61芯KYVRP 0.5-4mm2,2-61芯KYVP22,KYVP2-221.5-10mm2,4-61芯交联聚乙烯绝缘控制电缆产品型号规格范围使用场合KYJV,KYJVP ,KYJVP20.75-10mm2,2-61芯具有优良的电气性能，耐化学腐蚀，适用于负载大、环境恶劣的场所。
KYJV22,KYJVP22KYJVP2-220.75-10mm2,4-61芯FYJVR,KYJVRP 0.75-6mm2,2-61芯KYJV22-1,KYJVP2-22-10.75-10mm2,7-61芯主要用于500KV变电站与发电厂配电装置及强电磁场干扰区。
氟塑料绝缘耐温型控制电缆名称产品型号规格范围使用场合氟塑料绝缘和护套高温控制电缆KFFKFFPKFFP20.5-6mm22-48芯最高环境温度为200℃。
