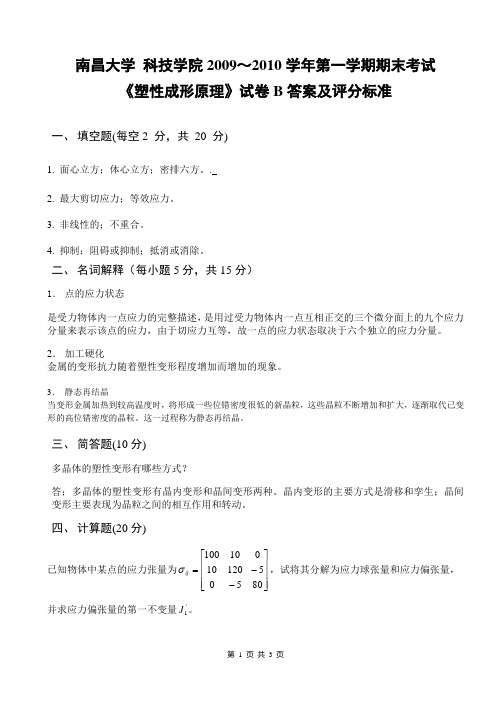

南昌大学 科技学院2009～2010学年第一学期期末考试《塑性成形原理》试卷B 答案及评分标准一、 填空题(每空2 分，共 20 分)1. 面心立方；体心立方；密排六方。
.2. 最大剪切应力；等效应力。
3. 非线性的；不重合。
4. 抑制；阻碍或抑制；抵消或消除。
二、 名词解释（每小题5分，共15分）1． 点的应力状态是受力物体内一点应力的完整描述，是用过受力物体内一点互相正交的三个微分面上的九个应力分量来表示该点的应力，由于切应力互等，故一点的应力状态取决于六个独立的应力分量。
2． 加工硬化金属的变形抗力随着塑性变形程度增加而增加的现象。
3． 静态再结晶当变形金属加热到较高温度时，将形成一些位错密度很低的新晶粒，这些晶粒不断增加和扩大，逐渐取代已变形的高位错密度的晶粒。
这一过程称为静态再结晶。
三、 简答题(10分)多晶体的塑性变形有哪些方式？答；多晶体的塑性变形有晶内变形和晶间变形两种。
晶内变形的主要方式是滑移和孪生；晶间变形主要表现为晶粒之间的相互作用和转动。
四、 计算题(20分)已知物体中某点的应力张量为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=805512010010100ijσ，试将其分解为应力球张量和应力偏张量，并求应力偏张量的第一不变量'1J 。
解：100380120100=++=m σ（7分）ρρπρπρρρπεθd d =-+=22)(2θρσσ=02=+hd d τρσρρρερd =m ij ij ijσδσσ+=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=∴'1000010000010020552010010100 (8分) 0'3'2'1'1=++=σσσJ (5分)五、 判断题(15分)解：()s s s s σσσσσσ<=---=-8.02.14.031 （10分） 弹性状态（5分）六、 分析计算题(20分)图示圆柱坯料在平行砧板间镦粗，设砧板与坯料间的摩擦力为2s K στ==，试用主应力法求镦粗变形力P 。
2006-2007学年度第一学期《冷冲模设计》期末试卷（A ）一、填空题（共30分）1、冷冲压工序可分工序、工序两大类。
2、影响金属塑性的因素：、、、。
3、材料的冲压成形性能包括、两个方面。
4、冲裁件断面组成为：、、、。
5、冲裁废料包括废料和废料。
6、举出凸模固定的三种方法：、、。
7、影响最小弯曲半径的因素有：、、、、。
8、拉深工艺出现质量问题的形式主要是凸缘变形区的和传力区的。
9、导正销的作用是。
（2分） 10、宽凸缘零件的拉深方法有、 。
（4分）二、选择题（单选）（共20分） 1、以下属于分离工序的是（）A 、整修B 、拉弯C 、弯曲2、物体在外力作用下产生变形，如果外力取消后，物体能恢复到原始的形状和尺寸，这样的变形为（）A 、弹性变形B 、塑性变形C 、胀形3、在压力机一次行程中，在一副模具的同一位置上完成数道冲压工序的模具为（） A 、级进模 B 、连续模 C 、复合模4、下面哪种模具的间隙是双边间隙。
（） A 、冲裁模 B 、弯曲模C 、拉深模 5、下面哪种方法不是减少回弹的措施（） A 、采用自由弯曲代替校正弯曲 B 、采用端部加压法C 、对模具工作部分的形状和尺寸进行修正 6、弯曲件工序安排描述不正确的是（） A 、；弯曲次序一般是先弯外角后弯内角B、弯曲次序一般是先弯中间，再弯两端部分C、对于复杂形状的弯曲件，一般采用二次或多次弯曲成形7、对于批量大而尺寸较小的弯曲件，为操作方便、定位准确和提高生产率，应尽可能采用级进模或复合模。
A、单工序模B、连续模C、复合模8、旋转体拉深件坯料尺寸计算是根据（）计算的A、体积不变的原则B、面积不变的原则C、中性层不变原则9、有凸缘圆筒形件多次拉深必须遵循一个原则，即第一次拉深成有凸缘的工序件时，其凸缘外径应（）成品零件的尺寸（加修边量）。
A、大于B、等于 C 、小于10、下面不是降低冲压力的方法的是（）A、斜刃冲裁B、阶梯凸模C、润滑三、问答题（20分）1、宽凸缘圆筒零件工艺计算要点有哪些？2、谈谈你对小孔冲裁模具结构应注意问题的分析。
模具试题答案及解析一、单项选择题（每题2分，共20分）1. 模具设计中，以下哪个因素对模具的寿命影响最大？A. 材料选择B. 加工精度C. 模具结构设计D. 模具维护答案：C解析：模具结构设计是影响模具寿命的最主要因素，合理的结构设计可以提高模具的耐用性和可靠性，减少磨损和故障。
2. 冷冲压模具中，以下哪个部件是用于引导材料进入模具？A. 导柱B. 导套C. 导板答案：C解析：导板是冷冲压模具中用于引导材料进入模具的部件，确保材料正确定位和成型。
3. 注塑模具中，以下哪个部件是用于控制塑料流动方向的？A. 浇口B. 冷却系统C. 顶针D. 滑块答案：A解析：浇口是注塑模具中用于控制塑料流动方向的部件，它决定了塑料充填模具的路径和速度。
4. 在模具制造中，以下哪种加工方法适用于加工硬质合金材料？A. 车削C. 磨削D. 电火花加工答案：D解析：电火花加工是一种非接触式加工方法，适用于加工硬质合金等难以用传统机械加工方法加工的材料。
5. 以下哪种热处理方法可以提高模具的硬度和耐磨性？A. 退火B. 正火C. 淬火D. 回火答案：C解析：淬火是一种热处理方法，通过快速冷却使材料表面形成马氏体，从而提高硬度和耐磨性。
6. 在模具设计中，以下哪个参数是影响模具强度的关键因素？A. 材料的弹性模量B. 材料的屈服强度C. 模具的几何尺寸D. 模具的工作温度答案：B解析：材料的屈服强度是影响模具强度的关键因素，它决定了模具在受到外力作用时的变形和破坏能力。
7. 以下哪种模具适用于生产大型塑料制品？A. 压缩模具B. 注塑模具C. 传递模具D. 热流道模具答案：B解析：注塑模具适用于生产大型塑料制品，因为它可以快速、高效地生产出形状复杂的制品。
8. 在模具制造中，以下哪种测量方法可以用于检测模具表面的粗糙度？A. 三坐标测量B. 激光扫描C. 粗糙度仪D. 硬度计答案：C解析：粗糙度仪是一种专门用于检测模具表面粗糙度的测量工具，可以准确测量表面的微观不平度。
一、填空1模具属于周密机械产品，由于它主要由机械零件和机构组成。
2压缩模主要用于热固性塑料制品的成型，也可以用于热塑性塑料制品成型。
3依据注射机的外形构造，注射机模分为卧式注射机、立式注射机和直角式注射机三种类型。
4设计冲孔模先确定凹模刃口尺寸，间隙取在凸模上。
5在压力机的一次行程中，在模具的同一位置完成两道以上工序的模具成为复合模。
6拉伸时危急断面是否被拉破，取决于材料的性能变形程度的大小、模具的圆角半径润滑条件等。
7冲压生产中常按驱动滑块力的种类把压力机分为机械压力机和液压压力机两种。
8弯曲中性层是指弯曲变形前后长度保持不变的金属层，因此弯曲中性层的开放长度既是玩去件的毛胚尺寸。
9模具的必和高度是指模具在最低工作位置时滑块外表与共组台垫板上外表之间的距离。
10制造模具材料应承受质量较好的能保证模具耐用度的材料。
二、推断1模具制造完成后，复合图纸要求就算合格的模具。
〔×〕2任何注射模都可以分为动模和定模两大局部。
〔√〕3浇筑系统是熔融材料从注射机嘴进入模具腔所流经的通道。
〔√〕4双分型注射模机构简单，制造本钱高，零部件加工困难，一般用于大型塑料制品的成型。
〔×〕5分型面硬挨选择对塑料制品外观没有任何影响的位置。
〔√〕6冲压成型的零件只需要作简洁的机械加工就可以直接使用。
〔×〕7闭合高度又称装模高度，是指滑块在死点位置时，滑块下外表到工作台垫板上外表的距离。
〔√〕8冲裁间隙的大小主要影响到冲裁件的断面质量和模具寿命，与生产本钱、产品的质量无关。
〔×〕9玩去毛胚应当使玩去工序的玩线与材料纤维方向垂直成肯定的夹角。
〔√〕10用于拉伸的材料一般要求具有较好的塑性较低的屈服比较大的板厚方形洗漱和较小的板平面方向性。
〔√〕三、选择1通过柱塞，使加料腔内俗话熔融的塑料经浇筑系统注入闭合型腔，并固化成型，所用的模具成为〔C〕A 注射模B 压缩模C 压注模D 挤出模2注射模的动定局部闭合方向的长度叫〔A〕A 模具厚度B 机床行程C 模具安装尺寸D 模具调整3 分型面应选择在塑件的〔A〕处。
![塑料模具设计试卷[含答案]](https://img.taocdn.com/s1/m/96b770f880c758f5f61fb7360b4c2e3f57272525.png)
塑料模具设计试卷[含答案]⼀、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的⼯艺是温度、压⼒和时间。
3、按注塑部分和锁模部分的位置和⽅向不同，注射机可分为⽴式、卧式和直⾓式三种类型4、由于⼀副模具可以有⼀个或多个分型⾯，⼀般把动模和定模部分之间的分型⾯称为主分型⾯，在模具装配图上⽤“ PL ”表⽰，并⽤“”标出，箭头的指向为动模移动的⽅向。
5、注射模的零件⽐较多，根据模具上各部件的主要功能，⼀般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等⼏个基本组成部分。
6、注射模的普通浇注系统⼀般由主流道、分流道、浇⼝和冷料⽳等四部分组成。
7、常⽤的⼀次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常⽤的复位机构有复位杆复位和弹簧复位两种形式，⽽常⽤的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常⽤的导向机构有导柱和导套导向和锥⾯对合导向。
10、根据流到获取热量⽅式不同，⼀般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具⼜称压制模，简称压缩模或压模。
12、根据具体的成型⽅法，吹塑成型⼯艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和⽚材吹塑成型等5 种形式。
⼆、判断题（正确的打√，错误的打×.每题2分，共计10分）( √ )1．⼀副塑料模可能有⼀个或两个分型⾯，分型⾯可能是垂直、倾斜或平⾏于合模⽅向。
( × )2．多数塑料的弹性模量和强度较⾼，受⼒时不容易发⽣变形和破坏。
( √ )3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4．塑料模的垫块是⽤来调节模具总⾼度以适应成型设备上模具安装空间对模具总⾼度的要求。
( √ )5．冷却回路应有利于减⼩冷却⽔进、出⼝⽔温的差值。
二零零九年春季东莞XXXXXXXX学校期末考试07级模具专业《塑料模》试卷姓名：班级：得分：一、填空题（每空1分，共30分）1、影响塑件制品尺寸公差的因素有____________、____________、____________、成型方法及工艺条件、水平飞边厚度的波动。
2、塑料一般是由__________和__________组成。
3、按塑料中合成树脂的分子结构及热性能可将塑料分为____________和___________两种，上述两种塑料制品，____________塑料制品一旦损坏便不能回收再用。
4、分型面的形状有__________、__________、__________、__________。
5、完整的注射过程包括______________、塑化______________、保压_____________和脱模等步骤。
6、在保证塑件质量的前提下，提高____________，可以缩短模压成型时间，从而提高生产率。
7、为了便于塑件的脱模，在一般情况下，使塑件在开模时留在____________或____________上。
8、注射模塑最主要的工艺条件是__________、__________和__________。
9、注射模塑的缺陷及其可能产生原因的分析，可能引起制品不足的原因有__________、__________、__________。
（写出3种原因即可）10、成型零件是决定塑料制品形状和精度的零件，如注射模中的__________和__________就是成型零件。
11、对于注射模塑，__________时间约占成型周期的8成左右。
12、在注射成型中需要控制的温度有__________、__________和__________。
二、判断题（每小题1分，共10分）1、挤出模塑中，塑件形状和尺寸决定于机头和口模。
( )2、不同的热固性塑料其流动性不同，同一种塑料流动性是一定的。

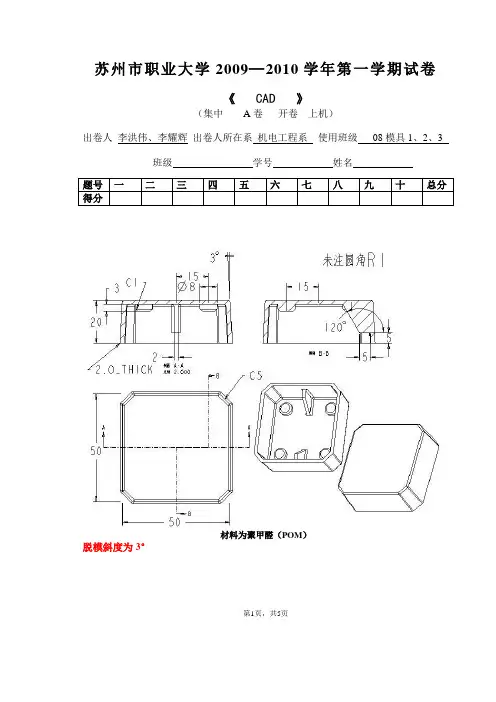

苏州市职业大学2009─2010学年第一学期试卷
《 CAD 》
（集中 A 卷 开卷 上机）
出卷人 李洪伟、李耀辉 出卷人所在系 机电工程系 使用班级 08模具1、2、3
班级 学号 姓名
第1
页，共5页
材料为聚甲醛（POM ）
脱模斜度为3°
第2页，共5页
一、对上图塑料盖造型（内部两加强筋、四凸台），并将造型后的立体图贴于此处；（30分）
截面为圆形，直径6mm，浇口直径2mm），并将设计完毕后开模状态图贴于此处；（40分）
第3页，共5页
第4页，共5页
三、运用EMX 模具专家扩展对塑料件模具调用模架库（模架Futaba/SA-Type ，500mm ×500mm ，
第5页，共5页
A 板厚60mm ，
B 板厚40mm ，复位销FSA 带弹簧，止动销螺纹直径16mm ，EP 圆盘，数量4个，阵列距离20mm ×20mm ，加定模侧定位环，类型LRBS ，高10mm ，直径100mm ，定位口深10mm ，顶杆材料EJ ，直径3mm ，16根，在凸台上，注射机供货商battenfield ，BC-T_2200/1000），并将模具打开状态图贴于此处（塑件已顶出状态）；（30分）。
模具设计试卷试题(附答案)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模具设计一、判断题（每题2分，满分20分。
）1、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。
X2、注塑制品发生烧焦现象的主要原因是注塑压力过大。
X3、圆筒形产品通常使用推板顶出。
4、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
X5、排气槽通常设置在熔体最后充满的地方。
6、滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
X7、流道末端的排气间隙一般比型腔末端排气间隙小。
X8、在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。
9、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。
X10、一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。
二、单项选择题（每题1分，满分20分。
）1、常用A4图纸的尺寸为。
AA、210X297B、297X420C、420X594D、594X8412、若模具闭合厚度大于注塑机允许的模具最大厚度时，则可采用?来调整，使模且闭合。
DA、减少顶针垫板厚度B、增加面板厚度C、减少顶针板厚度D、减少面板厚度3、注塑成型容易产生腐蚀性气体的塑料，如聚氯乙烯等，应特别注意选择?的钢材。
CA、高硬度B、高强度C、耐腐蚀D、耐磨4、以下哪一个部件是成型零件?BA、导柱B、型腔C、锁紧块D、斜导柱5、如果注塑机喷嘴头部半径为18mm，那么主流道衬套凹坑半径不可以采用的是。
AA、18mmB、20mmC、22mmD、24mm6、一般地，模具设计和制造时，型芯尺寸先取值，型腔尺寸先取值，便于修模和防止模具自然磨损。
DA、大、大B、小、大C、小、小D、大、小7、一般地，设计模具冷却系统时，冷却水孔数量尽可能，入水和出水温度差尽可能。
AA、多、小B、多、大C、少、小D、少、大8、一般的，塑料收缩率，脱模阻力越大；型芯长度，脱模阻力越大。

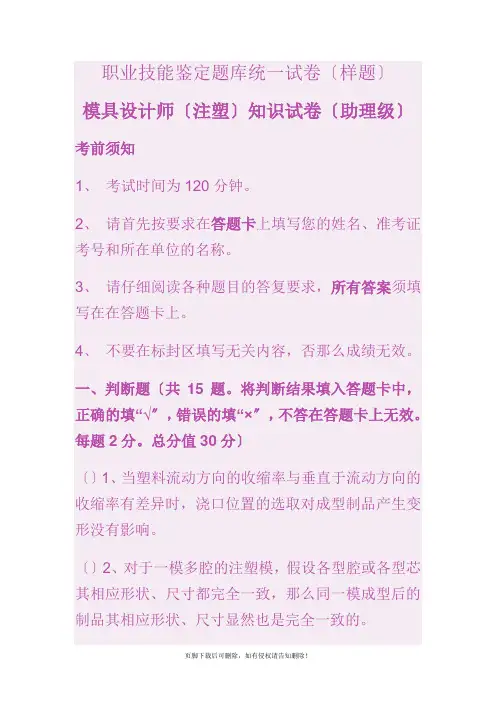

职业技能鉴定题库统一试卷〔样题〕模具设计师〔注塑〕知识试卷〔助理级〕考前须知1、考试时间为120分钟。
2、请首先按要求在答题卡上填写您的姓名、准考证考号和所在单位的名称。
3、请仔细阅读各种题目的答复要求，所有答案须填写在在答题卡上。
4、不要在标封区填写无关内容，否那么成绩无效。
一、判断题〔共15题。
将判断结果填入答题卡中，正确的填“√〞，错误的填“×〞，不答在答题卡上无效。
每题2分。
总分值30分〕〔〕1、当塑料流动方向的收缩率与垂直于流动方向的收缩率有差异时，浇口位置的选取对成型制品产生变形没有影响。
〔〕2、对于一模多腔的注塑模，假设各型腔或各型芯其相应形状、尺寸都完全一致，那么同一模成型后的制品其相应形状、尺寸显然也是完全一致的。
〔〕3、精细级的加工中心重复定位精度可到达0.001 mm。
〔〕4、二板式构造的注塑模其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出的；而三板式构造的注塑模却是在同一个分型面上取出的。
〔〕5、注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1o~3o范围之内。
〔〕6、粗加工、断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角，甚至负前角。
〔〕7、剖视图的剖切方法可分为单一剖、台阶剖、旋转剖、等边剖、斜剖五种。
〔〕8、外表粗糙度符号表示外表是用去除材料的方法获得，表示外表是用不去除材料的方法获得。
〔〕9、所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削厚度较大的情况下，加工塑性金属材料时引起的。
〔〕10、参考点是机床上的一个固定点，与加工程序无关。
〔〕11、在钻孔中，夹紧力作用的方向，应与钻头轴成垂直。
〔〕12、从进料口注入的熔融料，由于型腔的外表散热而黏度下降，使流动性改善，因此流到末端时其熔接强度提高。
〔〕13、注塑模具中水道通路的大小和布局构造及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。
〔〕14、低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。
华南农业大学期末考试试卷
2009学年第一学期 考试科目： 模具设计
姓名学号成绩
考试类型：（闭卷） 考试时间： 120分钟
题号一二三四五六七总分
得分
评阅人
一.判断题（20’）请将答案按题号顺序填入下面表格中
题号 1 2 3 4 5 6 7 8 9 10 答案
题号11 12 13 14 15 16 17 18 19 20 答案
二.选择题（20’）请将答案按题号顺序填入下面表格中
题号 1 2 3 4 5 6 7 8 9 10 答案
题号11 12 13 14 15 16 17 18 19 20 答案
一、判断题（20分，每空1分）
（ ）1．冲裁间隙越小，冲裁件精度越高，所以冲裁时间隙越小越好。
（ ）2．在生产实际中，倒装式复合模比正装式复合模应用更多一些。
（ ）3. 在与送料方向垂直的方向上限位，保证条料沿正确方向送进称为送料定距。
（ ）4．拉深凸模上开通气孔的目的是为了减轻模具的重量。
（ ）5．冲裁间隙过大时，断面将出现二次光亮带。
（ ）6.校正弯曲可以减少回弹。
（ ）7.凡是有凸凹模的模具就是复合模。
（ ）8.在级进模中，落料或切断工步一般安排在最后工位上。
（ ）9．弯曲线的方向与板料的轧制方向垂直有利于减少回弹。
（ ）10．失稳起皱是压缩类变形存在的质量问题。
压料装置可以防止起皱，其
力越大，效果越好。
（ ）11．胀形时，坯料变形区受两向拉应力的作用，因此，可能产生的最大问
题是起皱。
（ ）12．注射模塑成型方法适用于所有热塑性塑料，也可用于热固性塑料的成
型。
（ ）13．热塑性塑料的脆化温度就是玻璃化温度。
（ ）14．在注射成型中需要控制的温度有料筒温度、喷嘴温度和模具温度。
（ ）15．为了便于塑件脱模，一般情况下使塑件在开模时留在定模或上模上。
（ ）16．对于多色塑件，可采用共注射成型或共注射挤出成型零件。
（ ）17．注射机的最大开模行程等于注射机允许的模具最大厚度。
（ ）18．浇口的主要作用是防止熔体倒流，便于凝料与塑件分离。
（ ）19．挤出成型速度与其牵引速度之比应小于1。
﹙ ﹚ 20.大型塑件需侧向分型时，应将投影面积大的分型面设在垂直于合模方
向上。
二、单项选择题（20分，每空1分）
（ ）1．弯曲变形前后 长度保持不变，所以弯曲件展开长度的计算以此
为依据。
A.中性层
B.中心层
C.两者皆可
（ ）2．连续冲裁排样时，切断工序必须安排在 工位。
A.最后
B.中间
C.第一个
（ ）3．当弯曲件外形尺寸有要求时，应先确定 工作部分的尺寸。
A.凹模
B.凸模
C.都一样
（ ）4．拉深时的主要问题是起皱与开裂，起皱可以通过加压料的方式克服。
因此，压料力越 ，越有利于成形。
A.大
B.适中
C.小
（ ）5.冲裁件外形和内形有较高的位置精度要求，宜采用 ________________ 。
A.导板模
B.级进模
C.复合模
（ ）6.如果模具的压力中心不通过滑块的中心线，则冲压时滑块会承受偏心载荷，导致导轨和模具导向部分零件________________ 。
A.正常磨损
B.非正常磨损
C.初期磨损
（ ）7. 是冲模最主要的失效形式。
凹模的硬度一般应 凸模的硬度。
A.磨损失效 高于
B.变形失效 高于
C.磨损失效 低于
D.变形失效 低于
（ ）8．拉深 面上加润滑，可提高拉深的变形程度。
拉深工作零件圆角半径 有利于拉深。
A.凹模 为零
B.凸模 为零
C.凸模 适合
D.凹模适合
（ ）9.落料时，其刃口尺寸计算原则是先确定 ___________ 。
A.凹模刃口尺寸
B.凸模刃口尺寸
C.凸、凹模尺寸公差
（ ）10.冲制工件，冲裁力为F,采用刚性卸料、下出件方式，则总压力为 _。
A .冲裁力 + 卸料力 B.冲裁力 + 推料力 C .冲裁力 + 卸料力 + 推料力 （ ）11.塑件的设计应使 尽可能简单，以便于注塑模的制造及塑件成型。
A.分型面
B.外表形状
C.流道系统
（ ）12.采用直接浇口的单型腔模具，适用于成型 塑件。
A 平薄易变形
B 壳形
C 箱形
（ ）13.塑料齿轮设计时，除考虑避免产生应力及收缩不均匀引起变形外，轴与齿轮内孔的配合采用 。
A 过盈配合
B 间隙配合
C 过渡配合
（ ）14. 热固性塑料的压缩成型温度是指 。
A 成型时所规定的模具温度
B 成型时规定的塑料温度
C 规定的模内塑料温度
（ ）15．对于非结晶型塑料，在注射成型时，其料筒的温度应控制在。
A. T f~ T d
B. T m~ T d
C. T d~ T f D T f~ T m
（ ）16 .采用多型腔注射模时,需根据选定的注射模参数来确定型腔数. 主要按注射机的 来确定。
A. 最大注射量
B. 锁模力
C. 额定塑化量
（ ）17．棒材挤出实心件模塑的外形尺寸由其结构的部件保证。
A. 芯棒 b.口模 c. 分流器 d 定径管
（ ）18.斜导柱分型与抽芯机构中采用 的结构，需有定距分型机构。
A 斜导柱在动模，滑块在定模
B 斜导柱在定模，滑块在动模
C 斜导柱与滑块同在定模
D 斜导柱与滑块同在动模
（ ）19．挤出机头应使熔体沿着流道地流动，机头的内表面必须呈光滑的。
A．快速、流线型B．慢速、直线型
C．快速、曲线型D．均匀平稳、流线型
（ ）20．机头内径和过滤板外径的配合，可以保证机头与挤出机的要求。
A．同心度B．同轴度C．垂直度D．平行度
三、填空（15分，每空0.5分）
1．拉深时变形程度以表示，其值越小，变形程度越。
2．冲裁件的断面分为，，圆角区，毛刺区四个区域。
3．翻孔件的变形程度用表示，变形程度最大时，口部可能出现。
4．精冲时冲裁变形区的材料处于，并且由于采用了间隙，冲裁件尺寸精度可达IT8-IT6级。
5．落料和冲孔属于，拉深和弯曲属于。
6．弯曲零件的尺寸与模具工作零件尺寸不一致是由于，校正弯曲比自由弯曲时零件的尺寸精度。
7．通用塑料PS、PVC的名称 、 。
8．注射模塑工艺的条件是 、 和时间。
9.分型面是指 的表面，为了保证塑件质量，分型面选择时，对有同
轴度要求的塑件，将有同轴度要求的部分设在 。
10. 型腔和分流道的排列有 和 两种。
11.注射模的浇注系统由主流道、分流道、 、 等组成。
12.侧向分型与侧向抽芯时的干涉现象是指在 动作中，侧型芯和 之
间的相互碰撞。
13．热固性塑料的模塑成型方法主要有______ 和 。
14．给出至少四种浇口形式，它们是______ 、______ 、______ 、______ 。
四、计算题(15分)
1．已知：JC21-63的技术规格为最大封闭高度H max＝240㎜,工作台垫板厚度H1＝40㎜;连杆调节长度为60㎜，行程为（10～40）㎜。
（7分）
求：(1)、最小封闭高度H min.。
(2)、最大装模高度H装max、最小装模高度H装min.。
(3)、闭合高度分别为H S1＝260㎜, H S2＝180㎜, H S3＝130㎜, H S4＝80㎜的模具能否装入该压力机？若采取措施后哪些也可装入该压力机？
2.如图1所示塑件，试计算成型零件的工作部分尺寸并标注尺寸。
S=0.4% ~ 0.8% （8分）
图1 塑件
五、综合题(10分)
如图2所示模具结构，分析本注射模结构是否存在问题，若存在，请加以订正或用文字说明。
并解答：
(1)本模具采用的是何种形式的浇口？若塑料材料为 PVC ，该浇口形式是否合适？为什么？
（2）说说图中组成推出机构的各个部件的名称。
（3）标出图中各零件的名称
（4） 简述本模具的正确开合模动作。
图2 注射模具
六.反馈题（10分）
列出所学习过的模具，并画出图3零件的模具结构简图:
七、根据问题判断并简述理由（10分）
1．计算拉深工艺力的目的是为了选择合适的压力机吨位。
已知拉深时总拉深力
弯曲时，工件折弯线的方向最好与板料的轧制方向一致。
图3 零件
为15吨，所以选择公称压力为16吨的压力机足够。
回答： 1）对 2）错
理由：
2．回答： 1）对 2）错
理由：
3．拉深时为了减小材料流动的阻力，有利于提高极限变形程度，因此，常常在凸模与毛坯的接触面上加润滑。
回答： 1）对 2）错
理由：
4．工件的内形由凸模决定，外形由凹模决定，因此凸凹模的截面形状及尺寸与工件完全一致。
回答： 1）对 2）错
理由：。
