标准颜色参考图例

总规图例颜色总规地块(规划与现状图层个数及色彩一致)用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 B-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 B-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 B-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 B-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 B-R4 51 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 B-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 B-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 B-C1 212 Continuous 封闭Poline线，统计数据用9 C2 商业金融业用地 B-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 B-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 B-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 B-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 B-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 B-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 B-C9_ 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 B-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 B-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 B-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 B-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 B-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 B-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 B-W2 33 Continuous封闭Poline线，统计数据用 23 W3 堆场用地 B-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 B-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 B-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 B-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地B-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 B-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 B-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 B-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 B-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 B-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 B-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 B-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 B-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 B-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 B-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 B-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 B-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 B-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 B-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 B-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 B-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 B-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 B-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 B-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 B-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 B-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 B-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 B-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 B-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地B-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 B-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 B-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 B-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 B-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 B-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 B-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 B-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 B-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 B-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 B-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 B-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 B-E8 253 Continuous 封闭Poline线，统计数据用总规现状地块用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 X-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 X-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 X-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 X-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 X-R4 41 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 X-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 X-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 X-C1 212 Continuous 封闭Poline线，统计数据用 9 C2 商业金融业用地 X-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 X-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 X-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 X-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 X-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 X-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 X-C9 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 X-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 X-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 X-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 X-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 X-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 X-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 X-W2 33 Continuous 封闭Poline线，统计数据用 23 W3 堆场用地 X-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 X-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 X-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 X-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地X-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 X-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 X-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 X-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 X-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 X-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 X-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 X-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 X-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 X-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 X-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 X-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 X-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 X-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 X-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 X-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 X-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 X-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 X-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 X-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 X-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 X-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 X-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 X-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 X-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地X-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 X-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 X-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 X-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 X-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 X-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 X-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 X-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 X-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 X-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 X-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 X-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 X-E8 253 Continuous 封闭Poline线，统计数据用。

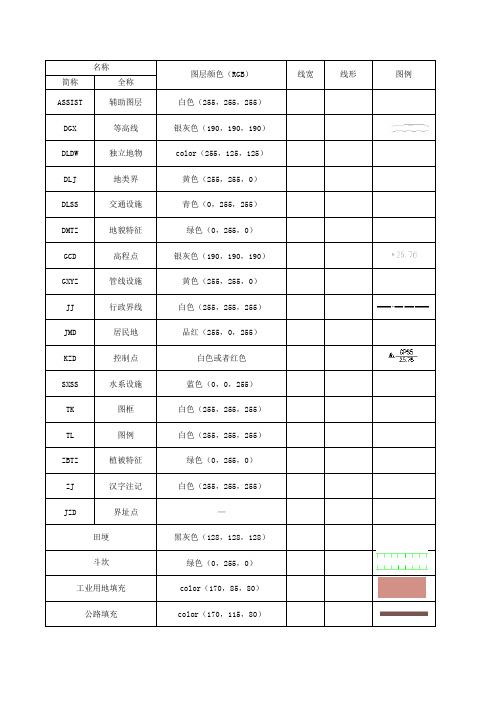

简称全称ASSIST 辅助图层白色（255，255，255）DGX 等高线银灰色（190，190，190）DLDW 独立地物color（255，125，125）DLJ 地类界黄色（255，255，0）DLSS 交通设施青色（0，255，255）DMTZ 地貌特征绿色（0，255，0）GCD 高程点银灰色（190，190，190）GXYZ 管线设施黄色（255，255，0）JJ 行政界线白色（255，255，255）JMD 居民地品红（255，0，255）KZD 控制点白色或者红色SXSS 水系设施蓝色（0，0，255）TK 图框白色（255，255，255）TL 图例白色（255，255，255）ZBTZ 植被特征绿色（0，255，0）ZJ 汉字注记白色（255，255，255）JZD界址点—黑灰色（128，128，128）绿色（0，255，0）color（170，85，80）color（170，115，80）图层颜色（RGB）线宽线形图例名称田埂斗坎工业用地填充公路填充color（170，85，80）color（245，210，40）color（255，255，200）color（220，180，130）color（255，255，100）color（200，220，100）color（170，190，30）color（125，255，255）color（0，255，255）color（85，180，100）color（240，100，200）红色（255，0，0）绿色（0，255，0）蓝色（0，0，255）color（0，127，0）红色（255，0，0）蓝色（0，0，255）蓝色（0，0，255）蓝色（0，0，256）青色（0，255，255）蓝色（0，0，255）color（170，115，80）铁路新建拦水坝人行桥节制闸排灌两用渠涵管泵站抽水平台消力池坑塘、养殖水面填充河流水面填充林地填充葬墓地填充农村居民点填充分水闸果园填充旱地填充晒谷场填充灌溉水田填充菜地填充荒草地填充农村道路填充红色（255，0，0）蓝色（0，0，255）品红（255，0，255）8continous 蓝色（0，0，255）4/4.5continous 绿色（0，255，0）4/4.5continous 绿色（0，255，0）4/4.5continous 蓝色（0，0，255）2/2.5continous 绿色（0，255，0）2/2.5continous 红色（255，0，0）2/2.5continous 红色（255，0，0）4/4.5continous蓝色（0，0，255）4/4.5X 2绿色（0，255，0）4/4.5X 2绿色（0，0，255）4/4.5X 2蓝色（0，0，255）2/2.5X 2绿色（0，0，255）2/2.5X 2红色（255，0，0）2/2.5X 2红色（255，0，0）4/4.5X 2白色（255，255，255）品红（255，0，255）红色（255，0，0）红色（255，0，0）白色（255，255，255）拐点坐标标注修复生产路修复田间道不动工地标注田块标注坑塘清淤标注坑塘填埋标注新建田间道修复斗沟修复斗渠修复斗台渠修复农沟修复农渠新建斗沟新建斗渠新建斗台渠新建农沟新建农渠新建生产路新建机耕桥水流方向项目区范围。

新⽤地标准颜⾊ID图层名颜⾊线型ID图层名颜⾊线型DL-BX RD-侧⽯线5CONTINUOUS GX-PSJQ GX-排⽔渠30HIDDENDL-FZX RD-信息线3CONTINUOUS GX-PSJX GX-排⽔界线192DASHDOT DL-HDM DM-横断⾯7CONTINUOUS GX-PSX GX-⾬污合流32CONTINUOUS DL-HX RD-红线7CONTINUOUS GX-PSXZ GX-⾬污合流现34CONTINUOUS DL-LX RD-绿线3CONTINUOUS GX-RLX GX-热⼒1CONTINUOUS DL-QIAO RD-地道天桥7CONTINUOUS GX-RLXZ GX-热⼒现状14CONTINUOUS DL-TLX RD-铁路线7CONTINUOUS GX-RQX GX-燃⽓1CONTINUOUS DL-XZ RD-现状道路7CONTINUOUS GX-RQXZ GX-燃⽓现状14CONTINUOUS DL-ZX RD-中线1DASHDOT GX-WSX GX-污⽔32CONTINUOUS DM-ARC DM-半径7CONTINUOUS GX-WSXZ GX-污⽔现状34CONTINUOUS DM-BG DM-标⾼7CONTINUOUS GX-YSX GX-⾬⽔32CONTINUOUS DM-DIM DM-尺⼨标注7CONTINUOUS GX-YSXZ GX-⾬⽔现状34CONTINUOUS DM-POD DM-坡度7CONTINUOUS HX-BACK HX-建筑退让线10HIDDENDM-ZB DM-坐标7CONTINUOUS HX-DKX HX-地块线7DASHDOT DX-3DM DX-三维模型7CONTINUOUS HX-DWJ HX-单位界线30HIDDENDX-DGX DX-等⾼线7CONTINUOUS HX-FBL HX-禁⽌开⼝线8CONTINUOUS DX-DIX DX-地形7CONTINUOUS HX-GHX HX-规划界线10DIVIDEDX-LSD DX-离散点7CONTINUOUS HX-GLDY HX-管理单元190DASHDOT DX-PMT DX-地表剖⾯图7CONTINUOUS HX-WXB HX-城市蓝线5DASHDOT DY-LAND DY-街区⽤地247;245;196CONTINUOUS HX-WXG HX-城市绿线3DASHDOT GN-CUR GN-曲线路7CONTINUOUS HX-WXH HX-城市灰线253DASHDOT GN-FEC GN-绿篱7CONTINUOUS HX-WXP HX-城市紫线6DASHDOT GN-FLW GN-花架7CONTINUOUS HX-WXR HX-城市红线1DASHDOT GN-GRS GN-草地7CONTINUOUS HX-WXY HX-城市黄线2DASHDOT GN-STN GN-碎⽯路7CONTINUOUS HX-XZJ HX-⾏政界线20DIVIDE GN-STP GN-踏步路7CONTINUOUS HX-YDJ HX-⽤地红线1DASHDOT GN-TRE GN-树⽊7CONTINUOUS KZ-KZB KZ-控制指标7CONTINUOUS GN-WAT GN-⽔⾯边界7CONTINUOUS KZ-ZBF KZ-指标符号7CONTINUOUS GN-YUL GN-游廊7CONTINUOUS TF-BH TF-⽅格编号7CONTINUOUS GN-ZIP GN-植被7CONTINUOUS TF-FG TF-⽹格线7CONTINUOUS GX-DLDM GX-电⼒标注7CONTINUOUS TF-GC TF-标⾼差值112CONTINUOUS GX-DLLD GX-电⼒路灯200DASHDOT TF-SJ TF-设计标⾼5CONTINUOUS GX-DLX GX-电⼒6CONTINUOUS TF-TF TF-⼟⽅量142CONTINUOUS GX-DLXZ GX-电⼒现状200CONTINUOUS TF-TJ TF-统计表7CONTINUOUS GX-DLZL GX-电⼒⾛廊200HIDDEN TF-XZ TF-现状标⾼1CONTINUOUS GX-DXDM GX-电讯标注7CONTINUOUS TX-COD TX-编号7CONTINUOUS GX-DXQY GX-收发信区94DASHDOT TX-DL TX-道路名7CONTINUOUS GX-DXTD GX-微波通道3HIDDEN TX-DM TX-地名7CONTINUOUS GX-DXX GX-电讯3CONTINUOUS TX-DMF TX-图块符号7CONTINUOUS GX-DXXZ GX-电讯现状94CONTINUOUS TX-GID TX-表格7CONTINUOUS GX-FQHS GX-分区汇⽔线212DIVIDE TX-LIN TX-图则界线7DIVIDEGX-GDFJ GX-⾼低区分界192DIVIDE TX-SHO TX-⽂字说明7CONTINUOUS GX-GDHS GX-管段汇⽔线232DIVIDE TX-TUK TX-图框7CONTINUOUS GX-GSDM GX-给⽔标注7CONTINUOUS TX-TUL TX-图例7CONTINUOUS GX-GSX GX-给⽔5CONTINUOUS TX-TUZ TX-图则7CONTINUOUS GX-GSXZ GX-给⽔现状152CONTINUOUS TX-TXT TX-标注⽂字7CONTINUOUS GX-JCJ GX-检查井7CONTINUOUS TX-TZV TX-图则视⼝8CONTINUOUS GX-LWJX GX-纳污界线192DIVIDE TX-ZBW TX-坐标⽹7CONTINUOUS GX-PSDM GX-排⽔标注7CONTINUOUS XG-BUD XG-规划建筑7CONTINUOUS GX-PSJQ GX-排⽔渠30HIDDEN XG-FLR XG-建筑层数7CONTINUOUS GX-PSJX GX-排⽔界线192DASHDOTGX-PSX GX-⾬污合流32CONTINUOUSGX-PSXZ GX-⾬污合流现34CONTINUOUSGX-RLX GX-热⼒1CONTINUOUSGX-RLXZ GX-热⼒现状14CONTINUOUSGX-RQX GX-燃⽓1CONTINUOUSGX-RQXZ GX-燃⽓现状14CONTINUOUSGX-WSX GX-污⽔32CONTINUOUSGX-WSXZ GX-污⽔现状34CONTINUOUSHX-BACK HX-建筑退让线10HIDDEN HX-DKX HX-地块线7DASHDOTHX-DWJ HX-单位界线30HIDDENHX-FBL HX-禁⽌开⼝线8CONTINUOUS HX-GHX HX-规划界线10DIVIDEHX-GLDY HX-管理单元190DASHDOT HX-WXB HX-城市蓝线5DASHDOTHX-WXG HX-城市绿线3DASHDOTHX-WXH HX-城市灰线253DASHDOT HX-WXP HX-城市紫线6DASHDOTHX-WXR HX-城市红线1DASHDOTHX-WXY HX-城市黄线2DASHDOTHX-XZJ HX-⾏政界线20DIVIDEHX-YDJ HX-⽤地红线1DASHDOTKZ-KZB KZ-控制指标7CONTINUOUS KZ-ZBF KZ-指标符号7CONTINUOUS TF-BH TF-⽅格编号7CONTINUOUS TF-FG TF-⽹格线7CONTINUOUSTF-GC TF-标⾼差值112CONTINUOUS TF-SJ TF-设计标⾼5CONTINUOUSTF-TF TF-⼟⽅量142CONTINUOUSTF-TJ TF-统计表7CONTINUOUSTF-XZ TF-现状标⾼1CONTINUOUSTX-COD TX-编号7CONTINUOUSTX-DL TX-道路名7CONTINUOUSTX-DM TX-地名7CONTINUOUSTX-DMF TX-图块符号7CONTINUOUS TX-GID TX-表格7CONTINUOUSTX-LIN TX-图则界线7DIVIDETX-SHO TX-⽂字说明7CONTINUOUS TX-TUK TX-图框7CONTINUOUSTX-TUL TX-图例7CONTINUOUSTX-TUZ TX-图则7CONTINUOUSTX-TXT TX-标注⽂字7CONTINUOUSTX-ZBW TX-坐标⽹7CONTINUOUSXG-BUD XG-规划建筑7CONTINUOUSXG-FLR XG-建筑层数7CONTINUOUSXG-JGZ FX-景观轴线7CONTINUOUS YD-E1YD-E1127;191;255CONTINUOUS XG-PRK XG-停车场7CONTINUOUS YD-E11YD-E11127;191;255CONTINUOUS XG-SEC DM-断⾯线7CONTINUOUS YD-E12YD-E12127;191;255CONTINUOUS XG-SHD XG-阴影7CONTINUOUS YD-E13YD-E13127;191;255CONTINUOUS XG-XZB XG-现状建筑7CONTINUOUS YD-E2YD-E2172;211;115CONTINUOUS XG-ZQL XG-宅前路7CONTINUOUS YD-E3YD-E3172;211;115CONTINUOUS YD-A YD-A255;127;255CONTINUOUS YD-E9YD-E9159;255;127CONTINUOUS YD-A1YD-A1255;127;255CONTINUOUS YD-G YD-G0;127;0CONTINUOUS YD-A2YD-A2255;127;127CONTINUOUS YD-G1YD-G10;127;0CONTINUOUS YD-A21YD-A21255;127;127CONTINUOUS YD-G2YD-G2159;255;127CONTINUOUS YD-A22YD-A22255;127;127CONTINUOUS YD-G3YD-G3183;191;147CONTINUOUS YD-A3YD-A3254;127;159CONTINUOUS YD-H YD-H172;211;115CONTINUOUS YD-A31YD-A31254;127;159CONTINUOUS YD-H1YD-H1172;211;115CONTINUOUS YD-A32YD-A32254;127;159CONTINUOUS YD-H11YD-H11172;211;115CONTINUOUS YD-A33YD-A33254;127;159CONTINUOUS YD-H12YD-H12246;142;85CONTINUOUS YD-A34YD-A34254;127;159CONTINUOUS YD-H13YD-H13246;142;85CONTINUOUS YD-A35YD-A35254;127;159CONTINUOUS YD-H14YD-H14246;142;85CONTINUOUS YD-A4YD-A4255;138;113CONTINUOUS YD-H2YD-H2242;239;171CONTINUOUS YD-A41YD-A41255;138;113CONTINUOUS YD-H21YD-H21161;161;161CONTINUOUS YD-A42YD-A42255;138;113CONTINUOUS YD-H22YD-H22161;161;161CONTINUOUS YD-A5YD-A5236;0;140CONTINUOUS YD-H23YD-H23161;161;161CONTINUOUS YD-A51YD-A51236;0;140CONTINUOUS YD-H24YD-H24161;161;161CONTINUOUS YD-A52YD-A52236;0;140CONTINUOUS YD-H25YD-H25161;161;161CONTINUOUS YD-A53YD-A53236;0;140CONTINUOUS YD-H3YD-H3255;191;0CONTINUOUS YD-A59YD-A59236;0;140CONTINUOUS YD-H4YD-H4255;191;0CONTINUOUS YD-A6YD-A6230;70;60CONTINUOUS YD-H41YD-H41255;191;0CONTINUOUS YD-A7YD-A7168;99;168CONTINUOUS YD-H42YD-H42255;191;0CONTINUOUS YD-A8YD-A8255;191;0CONTINUOUS YD-H5YD-H5172;211;115CONTINUOUS YD-A9YD-A9168;99;168CONTINUOUS YD-H9YD-H9204;204;102CONTINUOUS YD-AR YD-AR255;127;0CONTINUOUS YD-M YD-M204;127;102CONTINUOUS YD-B YD-B255;41;49CONTINUOUS YD-M1YD-M1204;127;102CONTINUOUS YD-B1YD-B1255;41;49CONTINUOUS YD-M2YD-M2153;95;76CONTINUOUS YD-B11YD-B11255;41;49CONTINUOUS YD-M3YD-M3127;79;63CONTINUOUS YD-B12YD-B12255;41;49CONTINUOUS YD-R YD-R255;255;127CONTINUOUS YD-B13YD-B13255;41;49CONTINUOUS YD-R1YD-R1255;255;127CONTINUOUS YD-B14YD-B14255;41;49CONTINUOUS YD-R11YD-R11255;255;127CONTINUOUS YD-B1/A4YD-B1/A4255;41;49CONTINUOUS YD-R12YD-R12255;223;127CONTINUOUS YD-B1/B2YD-B1/B2255;41;49CONTINUOUS YD-R2YD-R2255;255;127CONTINUOUS YD-B2YD-B2255;41;49CONTINUOUS YD-R21YD-R21255;255;127CONTINUOUS YD-B21YD-B21255;41;49CONTINUOUS YD-R22YD-R22255;223;127CONTINUOUS YD-B22YD-B22255;127;127CONTINUOUS YD-R3YD-R3255;255;127CONTINUOUS YD-B29YD-B29255;41;49CONTINUOUS YD-R31YD-R31255;255;127CONTINUOUS YD-B3YD-B3255;127;127CONTINUOUS YD-R32YD-R32255;223;127CONTINUOUS YD-B31YD-B31255;127;127CONTINUOUS YD-R/A YD-R/A255;127;0CONTINUOUSYD-B32YD-B32236;0;140CONTINUOUS YD-R/B YD-R/B255;127;0CONTINUOUS YD-B4YD-B40;0;255CONTINUOUS YD-S YD-S255;255;255CONTINUOUS YD-B41YD-B410;0;255CONTINUOUS YD-S1YD-S1255;255;255CONTINUOUS YD-B49YD-B490;0;255CONTINUOUS YD-S2YD-S2183;191;147CONTINUOUS YD-B9YD-B9254;127;159CONTINUOUS YD-S3YD-S3183;183;183CONTINUOUS YD-E YD-E127;191;255CONTINUOUS YD-S4YD-S4183;183;183CONTINUOUS YD-E1YD-E1127;191;255CONTINUOUS YD-S41YD-S41183;183;183CONTINUOUS YD-E11YD-E11127;191;255CONTINUOUS YD-S42YD-S42183;183;183CONTINUOUS YD-E12YD-E12127;191;255CONTINUOUS YD-S9YD-S9183;183;183CONTINUOUS YD-E13YD-E13127;191;255CONTINUOUS YD-U YD-U0;0;255CONTINUOUS YD-E2YD-E2172;211;115CONTINUOUS YD-U1YD-U10;0;255CONTINUOUS YD-E3YD-E3172;211;115CONTINUOUS YD-U11YD-U110;0;255CONTINUOUS YD-E9YD-E9159;255;127CONTINUOUS YD-U12YD-U120;0;255CONTINUOUS YD-G YD-G0;127;0CONTINUOUS YD-U13YD-U130;0;255CONTINUOUS YD-G1YD-G10;127;0CONTINUOUS YD-U14YD-U140;0;255CONTINUOUS YD-G2YD-G2159;255;127CONTINUOUS YD-U15YD-U150;0;255CONTINUOUS YD-G3YD-G3183;191;147CONTINUOUS YD-U16YD-U160;0;255CONTINUOUS YD-H YD-H172;211;115CONTINUOUS YD-U2YD-U20;0;255CONTINUOUS YD-H1YD-H1172;211;115CONTINUOUS YD-U21YD-U210;0;255CONTINUOUS YD-H11YD-H11172;211;115CONTINUOUS YD-U22YD-U220;0;255CONTINUOUS YD-H12YD-H12246;142;85CONTINUOUS YD-U3YD-U30;0;255CONTINUOUS YD-H13YD-H13246;142;85CONTINUOUS YD-U31YD-U310;0;255CONTINUOUS YD-H14YD-H14246;142;85CONTINUOUS YD-U32YD-U320;0;255CONTINUOUS YD-H2YD-H2242;239;171CONTINUOUS YD-U9YD-U90;0;255CONTINUOUS YD-H21YD-H21161;161;161CONTINUOUS YD-W YD-W121;99;168CONTINUOUS YD-H22YD-H22161;161;161CONTINUOUS YD-W1YD-W1121;99;168CONTINUOUS YD-H23YD-H23161;161;161CONTINUOUS YD-W2YD-W2116;70;140CONTINUOUS YD-H24YD-H24161;161;161CONTINUOUS YD-W3YD-W3121;116;174CONTINUOUS YD-H25YD-H25161;161;161CONTINUOUSYD-H42YD-H42255;191;0CONTINUOUS YD-H5YD-H5172;211;115CONTINUOUS YD-H9YD-H9204;204;102CONTINUOUS YD-M YD-M204;127;102CONTINUOUS YD-M1YD-M1204;127;102CONTINUOUS YD-M2YD-M2153;95;76CONTINUOUSYD-M3YD-M3127;79;63CONTINUOUSYD-R YD-R255;255;127CONTINUOUS YD-R1YD-R1255;255;127CONTINUOUS YD-R11YD-R11255;255;127CONTINUOUS YD-R12YD-R12255;223;127CONTINUOUS YD-R2YD-R2255;255;127CONTINUOUS YD-R21YD-R21255;255;127CONTINUOUS YD-R22YD-R22255;223;127CONTINUOUS YD-R3YD-R3255;255;127CONTINUOUS YD-R31YD-R31255;255;127CONTINUOUS YD-R32YD-R32255;223;127CONTINUOUS YD-R/A YD-R/A255;127;0CONTINUOUS YD-R/B YD-R/B255;127;0CONTINUOUS YD-S YD-S255;255;255CONTINUOUSYD-S1YD-S1255;255;255CONTINUOUS YD-S2YD-S2183;191;147CONTINUOUS YD-S3YD-S3183;183;183CONTINUOUS YD-S4YD-S4183;183;183CONTINUOUS YD-S41YD-S41183;183;183CONTINUOUS YD-S42YD-S42183;183;183CONTINUOUS YD-S9YD-S9183;183;183CONTINUOUS YD-U YD-U0;0;255CONTINUOUSYD-U1YD-U10;0;255CONTINUOUSYD-U11YD-U110;0;255CONTINUOUSYD-U12YD-U120;0;255CONTINUOUSYD-U13YD-U130;0;255CONTINUOUSYD-U2YD-U20;0;255CONTINUOUSYD-U21YD-U210;0;255CONTINUOUSYD-U22YD-U220;0;255CONTINUOUSYD-U3YD-U30;0;255CONTINUOUSYD-U31YD-U310;0;255CONTINUOUSYD-U32YD-U320;0;255CONTINUOUS YD-U9YD-U90;0;255CONTINUOUS YD-W YD-W121;99;168CONTINUOUS YD-W1YD-W1121;99;168CONTINUOUS YD-W2YD-W2116;70;140CONTINUOUS YD-W3YD-W3121;116;174CONTINUOUS。

村庄现状图绘制要求1、现状电子文档格式的选用应符合表1.1的规定。

图形文件应尽量减小文档尺寸（地形可使用“外部参照块”在图形文件中被引用）。

电子文档文件名称的选用应统一为“XX村土地利用现状图.DWG”。

表1.1电子文档格式序号内容文件格式扩展名备注AutoCAD*.DWG1地形图像*.TIF;*.JPG2图纸AutoCAD*.DWG2.AutoCAD图形文件中的图层名称、线型和颜色的选用应符合表2.1的规定。

AutoCAD 图形文件中的图层归类应准确、恰当。

3.用地图例应为彩色图例。

用地图例中的用地性质类别对应于《村庄用地代号及分类表》表(附录)中的大类或中类。

彩色用地图例应选用AutoCAD实心填充（“HATCH”命令中选“SOLID”图案,图层名为“YD-”+用地性质代号,图层颜色对应于表2.1中的颜色号）。

彩色用地图例在相应的实心填充上还须加绘圆圈，并在圆圈内加注用地类别代号(圆圈及代号的图层名为“YD-CODE”)。

4.表示用地中类设施时应使用相应图示符号标示（符号图层为“KZ-指标符号”）。

图示符号的选用与绘制应符合表4.1的规定。

图示符号的大小为纸上10毫米（圆直径），在AutoCAD中的实际大小为0.01米*图纸比例，例如：1：2000图中实际大小为20米，1：5000图中实际大小为50米。

图示符号在AutoCAD中应采用图块形式，图块名称对应为表4.1中的符号名称。

表4.1图示符号序号符号符号名称备注1中学2小学3托儿所4文化站5危险品仓库6长途客运站7渡口8广场9社会停车场10给水泵站11排水泵站12货运站场13加油站14公厕15垃圾站16门诊部17邮政所18电信模块局19派出所20运动场21敬老院22村民委员会23文物古迹24市场5.图中的文字注记应使用宋体、仿宋体、楷体、黑体或隶书体等。

文字高度的选用应符合表5.1的规定。

图线的宽度应符合表5.2的规定。

表5.1文字高度（纸上尺寸）序号内容文字高度(mm)字体备注1坐标、半径、宽度、等标注、规划参数、表格、图签、说明、注记等3.5宋体2单位名、地名、路名、桥名、水系名、名胜地名、主要设施名称等3.5-5.0宋体3用地性质代码、图例等7.0黑体4图题、比例、图标、需重点突出的名称、规划期限、编制日期等10-45黑体表5.2图线的宽度（纸上尺寸）序号内容线宽（mm）备注1地形、辅助线0.152道路中线、道路边线以及其它普通线条0.354给水管线、排水管线、电力线、电讯线、行政界线0.85用地红线、规划界线 1.26.AutoCAD电子文档中1个单位应为1米，坐标系应采用缺省的世界（WORLD）坐标系，指北针为正南北（上北下南）方向，不得使用其它用户坐标系统。

附图一定置管理表示图例项目名称颜色图例项目名称颜色图例设备定置车床类深蓝抛光机钻床类电加工机床铣床类铣磨机加工中心插床刨床类注塑机磨床类螺纹机床冲床类锻压设备切割机类三坐标测量仪镗床类真空镀膜齿轮机床滚圆机项目名称颜色图例项目名称颜色图例砂轮深蓝仪器粉红压缩机控制台泵秤黑色锻加工热炉手动吊车草绿色烘箱显微镜粉红高低温箱投影仪粉红高压柜湖蓝测长仪粉红空调电热板红色配电箱锅炉箱式电炉鼓风机项目名称颜色图例项目名称颜色图例气瓶灰蓝原材料区灭火器红色待处理品区区域区域线中黄成品区机床辅具区吊具区放区存放区合格品区检验区返修品区卫生区安全通道安全通道线翠绿半成品区工具柜（箱）工具箱浅灰毛坯区工位器具工位器具深绿废品区货架灰绿项目名称颜色图例项目名称颜色图例柜子棕色工作台紫色运转工具存放草绿点其它柱子深灰墙黑色附图二定置管理标识图例项目名称颜色图例项目名称颜色图例车床普通车床深蓝摇臂钻数控车台钻仪表车床镗床坐标镗床六角车床卧式镗床立式车床磨床平磨铣床普通铣床万能磨立铣工具磨卧铣光学磨床钻床四联钻刨床牛头刨立钻龙门刨项目名称颜色图例项目名称颜色图例玻璃分深蓝水箱海蓝割机绕线机水池子点焊机软水罐电焊机分水器研磨机除尘器草绿动平衡仪空压机冷冻压缩机离心浇铸机电容柜湖蓝项目名称颜色图例项目名称颜色图例齿轮滚齿深蓝锻压机压弯机机床插齿剪板机刨齿手铆压机电加工电火花冲床联合冲剪机线切割数控冲加工中心卧式一次驱水机立式湖蓝二次驱水机抛光机多轴球抛机烘干机多轴平抛机压伸机单轴机压延机。

英文代码形像颜色图例HEX格式RGB格式LightPink浅粉红FFB6C1255,182,193 Pink粉红FFC0CB255,192,203 Crimson猩红DC143C220,20,60 LavenderBlush脸红的淡紫色FFF0F5255,240,245 PaleVioletRed苍白的紫罗兰红色DB7093219,112,147 HotPink热情的粉红FF69B4255,105,180 DeepPink深粉色FF1493255,20,147 MediumVioletRed适中的紫罗兰红色C71585199,21,133 Orchid兰花的紫色DA70D6218,112,214 Thistle蓟D8BFD8216,191,216 plum李子DDA0DD221,160,221 Violet紫罗兰EE82EE238,130,238 Magenta洋红FF00FF255,0,255 DarkMagenta深洋红色8B008B139,0,139 Purple紫色800080128,0,128 MediumOrchid适中的兰花紫BA55D3186,85,211 DarkVoilet深紫罗兰色9400D3148,0,211 DarkOrchid深兰花紫9932CC153,50,204 Indigo靛青4B008275,0,130 BlueViolet深紫罗兰的蓝色8A2BE2138,43,226 MediumPurple适中的紫色9370DB147,112,219 MediumSlateBlue适中的板岩暗蓝灰色7B68EE123,104,238 SlateBlue板岩暗蓝灰色6A5ACD106,90,205 DarkSlateBlue深岩暗蓝灰色483D8B72,61,139 Lavender熏衣草花的淡紫色E6E6FA230,230,250 GhostWhite幽灵的白色F8F8FF248,248,255 Blue纯蓝0000FF0,0,255 MediumBlue适中的蓝色0000CD0,0,205 MidnightBlue午夜的蓝色19197025,25,112 DarkBlue深蓝色00008B0,0,139 Navy海军蓝800,0,128 RoyalBlue皇军蓝4169065,105,225 CornflowerBlue矢车菊的蓝色6495ED100,149,237 LightSteelBlue淡钢蓝B0C4DE176,196,222 LightSlateGray浅石板灰778899119,136,153 SlateGray石板灰708090112,128,144 DoderBlue道奇蓝1E90FF30,144,255 AliceBlue爱丽丝蓝F0F8FF240,248,255 SteelBlue钢蓝4682B470,130,180 LightSkyBlue淡蓝色87CEFA135,206,250 SkyBlue天蓝色87CEEB135,206,235 DeepSkyBlue深天蓝00BFFF0,191,255 LightBLue淡蓝ADD8E6173,216,230 PowDerBlue火药蓝B0E0E6176,224,230CadetBlue军校蓝5F9EA095,158,160 Azure蔚蓝色F0FFFF240,255,255 LightCyan淡青色E1FFFF225,255,255 PaleTurquoise苍白的绿宝石AFEEEE175,238,238 Cyan青色00FFFF0,255,255 Aqua水绿色00FFFF0,255,255 DarkTurquoise深绿宝石00CED10,206,209 DarkSlateGray深石板灰2F4F4F47,79,79 DarkCyan深青色008B8B0,139,139 Teal水鸭色80800,128,128 MediumTurquoise适中的绿宝石48D1CC72,209,204 LightSeaGreen浅海洋绿20B2AA32,178,170 Turquoise绿宝石40E0D064,224,208 Auqamarin绿玉/碧绿色7FFFAA127,255,170 MediumAquamarine适中的碧绿色00FA9A0,250,154 MediumSpringGreen适中的春天的绿色F5FFFA245,255,250 MintCream薄荷奶油00FF7F0,255,127 SpringGreen春天的绿色3CB37160,179,113 SeaGreen海洋绿2E8B5746,139,87 Honeydew蜂蜜F0FFF0240,255,240 LightGreen淡绿色90EE90144,238,144 PaleGreen苍白的绿色98FB98152,251,152 DarkSeaGreen深海洋绿8FBC8F143,188,143 LimeGreen酸橙绿32CD3250,205,50 Lime酸橙色00FF000,255,0 ForestGreen森林绿228B2234,139,34 Green纯绿80000,128,0 DarkGreen深绿色64000,100,0 Chartreuse查特酒绿7FFF00127,255,0 LawnGreen草坪绿7CFC00124,252,0 GreenYellow绿黄色ADFF2F173,255,47 OliveDrab橄榄土褐色556B2F85,107,47 Beige米色(浅褐色)6B8E23107,142,35 LightGoldenrodYellow浅秋麒麟黄FAFAD2250,250,210 Ivory象牙FFFFF0255,255,240 LightYellow浅黄色FFFFE0255,255,224 Yellow纯黄FFFF00255,255,0 Olive橄榄808000128,128,0 DarkKhaki深卡其布BDB76B189,183,107 LemonChiffon柠檬薄纱FFFACD255,250,205 PaleGodenrod灰秋麒麟EEE8AA238,232,170 Khaki卡其布F0E68C240,230,140 Gold金FFD700255,215,0 Cornislk玉米色FFF8DC255,248,220GoldEnrod秋麒麟DAA520218,165,32 FloralWhite花的白色FFFAF0255,250,240 OldLace老饰带FDF5E6253,245,230 Wheat小麦色F5DEB3245,222,179 Moccasin鹿皮鞋FFE4B5255,228,181 Orange橙色FFA500255,165,0 PapayaWhip番木瓜FFEFD5255,239,213 BlanchedAlmond漂白的杏仁FFEBCD255,235,205 NavajoWhite Navajo白FFDEAD255,222,173 AntiqueWhite古代的白色FAEBD7250,235,215 Tan晒黑D2B48C210,180,140 BrulyWood结实的树DEB887222,184,135 Bisque(浓汤)乳脂,番茄等FFE4C4255,228,196 DarkOrange深橙色FF8C00255,140,0 Linen亚麻布FAF0E6250,240,230 Peru秘鲁CD853F205,133,63 PeachPuff桃色FFDAB9255,218,185 SandyBrown沙棕色F4A460244,164,96 Chocolate巧克力D2691E210,105,30 SaddleBrown马鞍棕色8B4513139,69,19 SeaShell海贝壳FFF5EE255,245,238 Sienna黄土赭色A0522D160,82,45 LightSalmon浅鲜肉(鲑鱼)色FFA07A255,160,122 Coral珊瑚FF7F50255,127,80 OrangeRed橙红色FF4500255,69,0 DarkSalmon深鲜肉(鲑鱼)色E9967A233,150,122 Tomato番茄FF6347255,99,71 MistyRose薄雾玫瑰FFE4E1255,228,225 Salmon鲜肉(鲑鱼)色FA8072250,128,114 Snow雪FFFAFA255,250,250 LightCoral淡珊瑚色F08080240,128,128 RosyBrown玫瑰棕色BC8F8F188,143,143 IndianRed印度红CD5C5C205,92,92 Red纯红FF0000255,0,0 Brown棕色A52A2A165,42,42 FireBrick耐火砖B22222178,34,34 DarkRed深红色8B0000139,0,0 Maroon栗色800000128,0,0 White纯白FFFFFF255,255,255 WhiteSmoke白烟F5F5F5245,245,245 Gainsboro Gainsboro DCDCDC220,220,220 LightGrey浅灰色D3D3D3211,211,211 Silver银白色C0C0C0192,192,192 DarkGray深灰色A9A9A9169,169,169Gray灰色808080128,128,128 DimGray暗淡的灰色696969105,105,105 Black纯黑00,0,0。

国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。

墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。

设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等1 施工图编排顺序1、图封面2、设计说明3、图纸目录4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图5、给水平面改造施工图排水平面改造施工图6、电气改造施工图1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType 字体以加快图形的显示缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。

Romans.shx西文花体、romand.shx西文花体、bold.shx西文黑体、txt.shx西文单线体、simpelx西文单线体、st64f.shx汉字宋体、ht64f.shx汉字黑体、kt64f.shx汉字楷体、fs64f.shx汉字仿宋、hztxt.shx汉字单线。

32 汉字字型优先考虑采用hztxt.shx和hzst.shx 西文优先考虑romans.shx和simplex或txt.shx。

33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm细实线。
