光的反射和平面镜成像练习题

光的反射作图题例题1 给出入射、镜面做反射（2019•淮安）画出图中入射光线AO的反射光线。

练习1.1（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。

练习 1.2完成图中的光路图，并标出反射角。

练习 1.3请在图中画出入射光线AO的反射光线（保留完的作图痕迹）练习1.4（2018•盐城）画出反射光线OB的入射光线。

例题2如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图练习2.1（2019•青岛）自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

练习2.2（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

例题3画出图中光线的反射光线练习 3.1如图所示，是由发光点S发出的两条入射光线的反射光线，找出S点的位置。

练习3.2 （2016•天水）如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置。

并完成反射光路图。

例题4 如图所示，太阳光与地面成60°角，小册想用一个平面镜把太阳光竖直反射到井底，平面镜该怎样放置？请：①画出平面镜：②标出反射角的度数练习4（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。

例题4（2018•贵港）太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。

练习4.1（2018•潍坊）如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

练习 4.2某小镇被群山包围，难以获得阳光照射。

某同学参观后建议在位置A处安装平面镜，于是广场中心B处被照亮。

可编辑修改精选全文完整版光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在图中画出入射光线人经潜望镜进人人眼的光路图。

5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图 400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。

甲： 乙：11、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.12、如图所示，物体AB 上的B 点在平面镜里所成的像点为B ＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A ＇B ＇．13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.14、请画出看见发光点S 的像的范围第9题图A B 第8题图 第11题图 第12题图 第13题图。

八年级物理初二上册光的反射和平面镜成像作图专题练习1.画出图1中物体AB在白纸板上影子A´B´的位置图1 白纸板图2 半透明纸2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´3.根据反射定律完成下列光路图①标出入射角②标出反射角③标出反射角图3 图4 图54.在图6和图7中确定光源S和像S´的位置并完成光路图。

图6 图图95.在图8中画出平面镜的位置6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。

7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。

9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．11.在图10中画出物体ABC在平面镜中所成的像A´B´C´12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面镜与水平面的夹角。

图10 图11OABOCAB30º··S´·S·E·SBABA30º45°BO13.在图6中，根据题中给出的条件，画出反射光线、入射光线或镜面的位置．14．在图7的方框中放置一平面镜，光线通过平面镜后的方向变化如图7所示，试画出平面镜并完成光路图．15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在图9中画出入射光线经潜望镜进人人眼的光路图。

备战中考试题解读第三部分必考实验探究题 37 光的反射与平面镜成像、光的折射与凸透镜成像一、实验探究题1．（2021·嘉兴）某科学兴趣小组用如图所示装置研究平面镜成像特点。

探充像距与物距关系时的实验步骤如下：①在水平桌面上铺上白纸，将玻璃板竖立在白纸中间位置，记下玻璃板的位置：②将点燃的蜡烛放在玻璃板前面，再拿另一支大小相同的未点燃的蜡烛竖立在玻璃板后面移动，直到看上去它跟玻璃板前面那支蜡烛的像完全重合，用笔记下两支蜡烛的位置：③移动点燃的蜡烛到另一个位置，重复上述实验：④用直线连接每次实验中的蜡烛和它的像的位置，用刻度尺测量出每次的物距和像距，记录数据如表。

（1）等效替代法是指在研究中，因实验本身的限制，要用与实验对象具有相似或共同特征的对象来替代的方法。

本实验中用到的等效替代法具体体现在。

（2）分析表格中的数据，可得出的结论是。

（3）实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗?并说出你的理由。

2．（2020·绍兴）在“研究凸透镜成像规律“的实验中。

（1）某次实验过程中，小敏移动光屏直到出现清晰的像，蜡烛、透镜和光屏在光具座上位置如图所示，此时所成的是倒立的实像。

（2）若通过移动透镜，使光屏上再次成清晰的像，透镜应该移到厘米刻度处。

（3）实验一段时间后，原为成在光屏中央的像，“跑“到图甲所示的位置。

下列操作可以让像重新回到光屏中央的有。

①光屏上移一段距离②蜡烛下移一段距离③透镜下移一段距离（4）研究好成像规律后，小敏模拟了近视和远视的矫正，图乙中，小敏给透镜A戴上“眼镜“（凸透镜B），光屏上刚好出现清晰的像，摘下”眼镜“后，光屏上的像变模糊，如图丙所示，若要通过移动蜡烛使像再次清晰，应将蜡烛向(选填“靠近”或“远离”)透镜方向移动一段距离。

3．（2018·杭州）为探究光的反射规律，小金进行如图所示的实验。

（1）当入射角为40°时，反射角为。

光的反射作图训练题
1A．如图所示，请作出入射光线AO经平面镜反射后的反射光线，并标出入射角和反射角。

1B．如图所示是光发生反射时的入射光线和反射光线，请在合适位置画出平面镜。

2A．如图，一束光与水平面成300角，若用平面镜将光反射后，反射光线竖直向下，镜
面与水平面应成多大的角度？作图并计算。

2B．如图，一束光与水平面成600角，若用平面镜将光反射后，反射光线水平射出，平面镜应怎样放置？作图并计算。

3A．如图，两平面镜相互垂直放置，请作出入射光线经两平面镜反射的光路图。

3B．如图，两平面镜M、N相交600放置，一束光AO与N平行入射到M镜面，请作出光发生反射的光路图。

4A．完成下面两图中光的反射的光路图。

4B．完成下面两图中光的反射的光路图。

5A．根据平面镜成像特点作成像图。

5B．根据平面镜成像特点作成像图。

6A．根据光的反射定律作成像光路图。

6B．根据光的反射定律作成像光路图。

7A．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。

7B．如图，A`为A在平面镜中的像，AB为从A点射出的一条入射光线。

请作出对应的反射光线。

8A．如图，S为镜MN前的一发光点。

作出在镜前能看到S在镜中的像S`的范围。

8B．如图，A为镜MN前一点，作出眼睛在A点时能看到身后景物的范围。

3。

2.1光的反射（平面镜成像）练习题1．关于平面镜成像，下列说法中错误的是()A．像与物总是大小相等B．像与物到平面镜的距离相等C．物体在镜中成的是实像D．物体远离平面镜时，像的大小不变答案：C2．小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距()A．30cm B．60cmC．90cm D．120cm答案：D3．如图所示，一把透明塑料尺子放在平面镜前一定距离处，则尺子在平面镜中所成的像是图中的()答案：A4．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像(如图所示)。

视力表在镜中的像与被测者相距________m。

答案：4.25．汽车在夜间行驶时，车内不开灯的原因是：若车内开着灯，司机面前的挡风玻璃就会像________那样，会使司机看到____________的像，妨碍司机的视线，易造成危险。

答案：平面镜车内物体6．涪江水面平静，两岸河堤高出水面1m，河堤上一棵树高4m，这棵树在涪江水中的像高________m；小明同学站在树的对岸河堤上，他的眼睛与树尖的距离为d树，与树尖在涪江水中像的距离为d像，则d树________(填“>”“<”或“＝”)d像。

答案：4 <7．从光源上点S处射来的光经平面镜________后进入眼睛，引起视觉，眼睛感到光好像是从S′点处射来的，我们就看到了物体在平面镜中的像点S′，如图所示。

由图可知，平面镜所成的虚像在反射的反向延长线上，这一点经常用来进行作图。

答案：反射8．实像______利用光屏承接，虚像______利用光屏承接。

(均填“能”或“不能”)答案：能不能11．小敏作发光点S的像S′的光路图，如图。

她作图的步骤有：①作反射光线O1A1、O2A2；②作入射光线SO1、SO2；③作法线O1N1、O2N2；④将反射光线O1A1、O2A2反向延长交于S′。

正确的顺序是()A．①②③④B．②③①④C．④①③②D．②①③④答案：B9．一只燕子在平静的湖面上飞过，当小鸟距水面6m时，它的“倒影”距水面________m，它在湖面的“倒影”是________(填“实”或“虚”)像，它是由于光的________形成的。

光的反射、平面镜成像精选练习题姓名一、选择题：1、小军对生活中的一些实例和对应解释，正确的是（）A．水中的月亮——光的直线传播B．路灯下人影相随——光的反射C．用镜子增大空间感——平面镜成像D．汽车观后镜——凹面镜2、如图所示，入射光线与平面镜成30°角，则（）A．入射角是30°B．反射光线与镜面的夹角是60°C．反射角是60°D．入射角增大5°，反射角增大10°3、2012年5月21日清晨，我国大部分地区都出现了日环食，能用来解释形成日环食现象的规律是（）A．光的直线传播B．光的折射C．光的反射D．光的色散4、如图所示是“探究光的反射规律”的实验装置，一可沿ON折叠的白色硬纸板垂直放置在平面镜上，使光线AO紧贴硬纸板射向镜面O点，为了研究反射角与入射角之间关系，实验时应进行的操作是（）；探究反射光线与入射光线是否在同一平面内，应进行的操作是（）A、绕ON前后转动板EB、绕ON前后转动板FC、改变光线AO与ON之间的夹角D、改变光线OB与ON之间的夹角5、教室内用来放映投影片的银幕，表面是白色且粗糙的，其目的是（）A.不反射光B.能折射光C.发生漫发射D.发生镜面发射二、填空题：1、当你站在平面镜前2m处，镜中的像与你的距离是m，你在平面镜中所成的像是像。

2、某水池中水深为1.5m，池边的路灯高出水面5m，路灯在水中的倒影是由光的形成的，倒影到水面的距离是___________m。

3、许多建筑采用玻璃进行外墙装潢，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是由于阳光在玻璃表面发生了反射。

4、人站在竖起的穿衣镜前5米处，若人以0.5米/秒的速度向镜移动6秒后，人与镜中的像距离为____________米，此时像的大小__________。

（选填“变大”、“变小”或“不变”）5、王芳同学站在平面镜前3m处，她的像到镜面的距离为m，现将一块和镜面一样大的木板放在镜子后面1m处，如图所示，这时她（选填“仍能”或“不能”）在镜中看到自己的像。

1．下列因素中能影响物体在平面镜中成像大小的是平面镜成像、光的反射、折射专项作业（）A．物体到平面镜的距离B．物体的大小C．像到平面镜距离D．镜面的大小2．检查视力时，眼睛与视力表应相距5m 远．如图8-1所示，若视力表距平面镜3m，人离平面镜的距离为（）A．1m B．2m C．3m D．4m3．关于平面镜成像，下列说法正确的是（）A．物体远离平面镜，像也远离平面镜，像变小B．物体远离平面镜，像也远离平面镜，像的大小不变C．物体靠近平面镜，像的位置不变，像的大小不变D．物体靠近平面镜，像靠近平面镜，像变大4．“猴子捞月”中，猴子捞不到月亮，这是因为水中的“月亮”是（）A．光的直线传播而成的实像B．光的直线传播而成的虚像C．光的反射而成的实像D．光的反射而成的虚像5．小明从平面镜里看到镜子对面电子钟的示数的像如图所示，这时的时刻应是（）6．图8-3中关于平面镜前AB 所成的像正确的是（）7．墙面上贴着一块穿衣镜，水平地面上一个人以速度v 匀速直线朝平面镜走去，相对于人，像的速度是（）A．v B．2v C．v /2D．08．关于平面镜成像，下列说法正确的是（）A．平面镜所成的像是虚像，所以不能用照相机拍摄B．要在平面镜中看到自已的全身像，平面镜的高度应不小于人的高度C．像到镜面的距离跟物到镜面的距离相等D．像与物的连线与平面镜不一定垂直9．下列说法中，不正确的是（）A．入射角是00，反射角也是00B．入射角增加150，反射角也增加150C．入射光线靠拢法线，反射光线也靠拢法线D．入射光线与反射光线垂直，反射角为90010．关于平面镜成像的说法正确的是（）A．不在平面镜正前方的物体，不能在平面镜内成像B．很大的物体不能在很小的平面镜内成像C．物体静止不动，若把竖直放置的平面镜向下平移时，镜中像也向下平移D．物体在平面镜内总成等大的虚像11．如图8-4所示，眼睛看到平面镜所成的像不是实际光_______而得到的像,而是由反射光线的反向延长线_______而得到的．所以平面镜所成的像是虚像．12．小汽车的挡风玻璃做成倾斜的，目的是使车内物体通过挡风玻璃所成的像在车窗的_____（填“上方”、“下方”），不致影响司机观察路况；而大型货车的挡风玻璃不太倾斜，这时车内物体所成的像尽管在司机的_______，但由于________________，人观察路面是俯视的，并不影响司机观察路况．13．多媒体教室里的银幕是用粗糙的白布做的，这样做的目的是为了________；穿衣镜是用平滑的玻璃做的，光在它的表面发生的反射是______，它所成的像是______像；物体通过小孔成像成的是______像，前者的成像原理是___________，后者的成像原理是________________．14．将一墨水瓶放在镜前6cm 处，墨水瓶在镜中的像到平面镜距离为_____cm，像与墨水瓶间距离为________cm．若使墨水瓶向镜面靠近，墨水瓶在镜中像的大小_______，若使墨水瓶远离镜面，则墨水瓶在镜中像的大小___________（填“变大”“变小”“不变”）．15．某人站在穿衣镜前1.5m 处，他在镜中像到镜面的是_______m，当他向镜前进0.5m，则人与像间的距离是_______m．实验题：1.某同学在做探究光的折射特点实验，右图是光从空气射入水中时的光路．实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°(1)分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生和现象；②光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（大于／等于／小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据上述实验中的发现和结论②总结出了光的折射特点．(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．是否存在不足？答：（是／否）；请简要说明理由：．2、某同学在做探究光的折射特点实验，图中是光从空气射入水中时的光路。

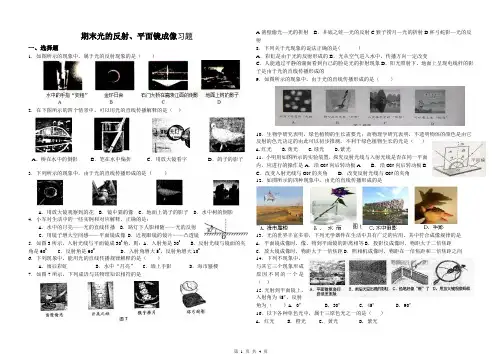

期末光的反射、平面镜成像习题一、选择题1．如图所示的现象中，属于光的反射现象的是（）2．在下图所示的四个情景中，可以用光的直线传播解释的是（ ）3．下列所示的现象中，由于光的直线传播形成的是 ( )A ．用放大镜观察到的花B ．镜中猫的像C ．地面上鸽子的影子D ．水中树的倒影 4．小军对生活中的一些实例和对应解释，正确的是：A ．水中的月亮——光的直线传播B ．路灯下人影相随——光的反射C ．用镜子增大空间感——平面镜成像D ．近视眼镜的镜片——凸透镜5．如图3所示，入射光线与平面镜成300角，则：A ．入射角是300 B ．反射光线与镜面的夹角是600 C ．反射角是600 D ．入射角增大50，反射角增大100 6．下列现象中，能用光的直线传播规律解释的是（ ）A ．雨后彩虹B ．水中“月亮”C ．墙上手影D ．海市蜃楼 7．如图7所示，下列成语与其物理知识相符的是A.凿壁偷光—光的折射 B ．井底之蛙—光的反射C.猴子捞月—光的折射D.杯弓蛇影—光的反射8．下列关于光现象的说法正确的是( )A ．彩虹是由于光的反射形成的B ．光从空气进入水中，传播方向一定改变C ．人能通过平静的湖面看到自己的脸是光的折射现象D ．阳光照射下，地面上呈现电线杆的影子是由于光的直线传播形成的9．如图所示的现象中，由于光的直线传播形成的是（）10．生物学研究表明，绿色植物的生长需要光；而物理学研究表明，不透明物体的颜色是由它反射的色光决定的由此可以初步推测，不利于绿色植物生长的光是（ ） A.红光 B.黄光 C.绿光 D.紫光 11．小明用如图所示的实验装置，探究反射光线与入射光线是否在同一平面内，应进行的操作是A ．沿ON 向后转动板A B ．沿ON 向后转动板B C ．改变入射光线与ON 的夹角 D ．改变反射光线与ON 的夹角 12．如图所示的四种现象中，由光的直线传播形成的是13．光的世界丰富多彩，下列光学器件在生活中具有广泛的应用。
