23、《静电场、恒定电流、磁场》阶段测试卷

静电场恒定电流测试题1.一个电子在静电场中运动，且只受电场力作用，则在一段时间内，()A．电子的速率可能增大B．电子的速率可能不变C．电子的速率可能减小D．电子一定作匀变速运动2.关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零处，电势一定为零D．电场强度的方向是电势降低最快的方向93．一个带正电的质点，电量q=2.0某10-C，在静电场中由a点移到b点，在这过程中，除电场力55外，其他力做的功为6.0某10-J，质点的动能增加了8.0某10-J，则a、b两点间的电势差Ua-Ub为()A．3某10VB．1某10VC．4某10VD．7某10V4．如图所示，a、b、c、d、e五点在一直线上，b、c两点间的距离等于d、e两点间的距离。

在4444a点固定放置一个点电荷，带电量为＋Q，已知在＋Q的电场中b、c两点间的电势差为U。

将另一个点电荷＋q从d点移动到e点的过程中()A．电场力做功qUB．克服电场力做功qUC．电场力做功大于qUD．电场力做功小于qU5．如图所示电路中，当滑动变阻器R的触头向右滑动时，A.R上消耗的功率一定变大B.R上消耗的功率一定变小C.R上消耗的功率可能变大D.R上消耗的功率可能变小6．如图所示电路中，当滑动变阻器R的触头向下滑动时，A.灯泡L1、L2、L3均变亮B.灯泡L1、L3变亮，L2变暗C.灯泡L1、L2变亮，L3变暗D.灯泡L1变亮，L2、L3变暗7．如图所示电路中灯泡L1、L2不亮，但电路中只有一处断开。

今用电压表测得Uab=0，Uac=3V，Ubd=3V，Ucd=0，则可知A.L2断B.L1断C.R断D.电键K未接通8．如图所示电路中，已知电源电动势E=10V，内电阻r=1Ω，R0=4Ω，R的最大阻值为10Ω。

当改变滑动变阻器的触头位置时，R上消耗的最大功率是A.5WB.6WC.7WD.8W9．一只电炉的炉丝和一台电动机的线圈电阻相同，都为R，若把二者串联在电路中，电炉和电动机都正常工作，则A.电炉和电动机的热功率相等B.电动机的功率大于电炉功率C.电炉和电动机两端电压相等D.电炉两端电压小于电动机两端电压10．用伏特表（非理想电表）测得电池两端电压为U，若电池电动势E，则11．如图，螺旋测微器的读数为_______mm.12．如图为某一电源的伏安特性曲线，由图可知，该电源的电动势为_______V，内阻为_______Ω。

高二物理试题本试卷分第I 卷（选择题）和第n 卷（非选择题）两部分。

总分loo 分，考试时间加分钟。

第I 卷（选择题，共40分）注意事项：1、答第I 卷前，考生务必将自己的姓名、准考证号、考试科目、试卷类型（A ）用2B 铅笔涂写在答题卡上。

2、每小题选出答案后，用2B 铅笔把答题卡上对应的题目的答案标号涂黑，如需改动，用橡皮擦 干净后，再选涂其它答案，不能答在试卷上。

一、选择题：（本题共10小题，每题至少有一个答案正确，每题4分，漏选得2分，选错和不选的不得分，共40分。

）1 .有三个完全相同的金属球A 、B 、C, A 带电荷量为q, B 、C 均不带电。

要使B 球带电荷量为3q/8,下列 方法中可以做到的是A. B 球与A 球接触后再分开B. B 球与A 球接触后再与C 球接触，然后分开C. B 球与A 球接触后再与C 球接触，分开后再接触A 球，然后分开D. C 球与A 球接触后分开，B 球与C 球接触后再与A 球接触然后分开2 .某静电场的电场线分布如图所示，a 、b 、c 是电场中的三点。

下列说法正确的是j A.三点中b 点的场强最强B.在b 点静止释放一正电荷，该电荷将沿着过b 点的电场线运动亏 C.三点中b 点的电势最高 ,科帝了7 第2题图 D.将一正电荷从b 点移到c 点电势能增加 ・ 、 3 .如图所示，P 、P/为点电荷+Q 形成的电场中的两点；M 、M/为点电荷-Q 形成的电场中的两点，P 离+Q 的 距离与M 离-Q 的距离相等。

取无穷远处电势为0.下列说法正确的是（甲E 分别表示电势、场强）4 .甲图中平行板电容器始终接在电源的两端；乙图中平行板电容器接上电源后将电源断开。

用E 、U 、d 、5 .四盏灯连接成如图所示电路。

a 、c 灯的规格为“220V40W”，b 、d 灯的规格为“220V 100W”，用U 、I 、 P 加脚标分别表示各灯的电压、电流强度、功率。

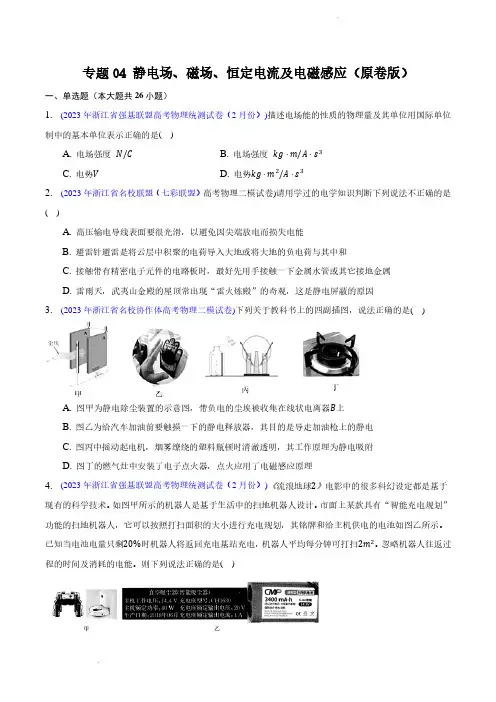

专题04 静电场、磁场、恒定电流及电磁感应（原卷版）一、单选题（本大题共26小题）1. (2023年浙江省强基联盟高考物理统测试卷（2月份）)描述电场能的性质的物理量及其单位用国际单位制中的基本单位表示正确的是( )A. 电场强度NN/CCB. 电场强度kkkk⋅mm/AA⋅ss3C. 电势VVD. 电势kkkk⋅mm2/AA⋅ss32. (2023年浙江省名校联盟（七彩联盟）高考物理二模试卷)请用学过的电学知识判断下列说法不正确的是( )A. 高压输电导线表面要很光滑，以避免因尖端放电而损失电能B. 避雷针避雷是将云层中积聚的电荷导入大地或将大地的负电荷与其中和C. 接触带有精密电子元件的电路板时，最好先用手接触一下金属水管或其它接地金属D. 雷雨天，武夷山金殿的屋顶常出现“雷火炼殿”的奇观，这是静电屏蔽的原因3. (2023年浙江省名校协作体高考物理二模试卷)下列关于教科书上的四副插图，说法正确的是( )A. BB上B. 图乙为给汽车加油前要触摸一下的静电释放器，其目的是导走加油枪上的静电C. 图丙中摇动起电机，烟雾缭绕的塑料瓶顿时清澈透明，其工作原理为静电吸附D. 图丁的燃气灶中安装了电子点火器，点火应用了电磁感应原理4. (2023年浙江省强基联盟高考物理统测试卷（2月份）)《流浪地球2》电影中的很多科幻设定都是基于现有的科学技术。

如图甲所示的机器人是基于生活中的扫地机器人设计。

市面上某款具有“智能充电规划”功能的扫地机器人，它可以按照打扫面积的大小进行充电规划，其铭牌和给主机供电的电池如图乙所示。

已知当电池电量只剩20%时机器人将返回充电基站充电，机器人平均每分钟可打扫2mm2。

忽略机器人往返过程的时间及消耗的电能。

则下列说法正确的是( )A. 主机工作电流为1AAB. 主机电阻约为5.18ΩΩC. 扫地机器人从满电状态开始能够连续工作约1.2 ℎD. 机器人打扫面积为150mm2的空间至少需要约1.9ℎ5. (2023年浙江省嘉兴市高考物理二模试卷)如图所示是磁电式电表的结构示意图。

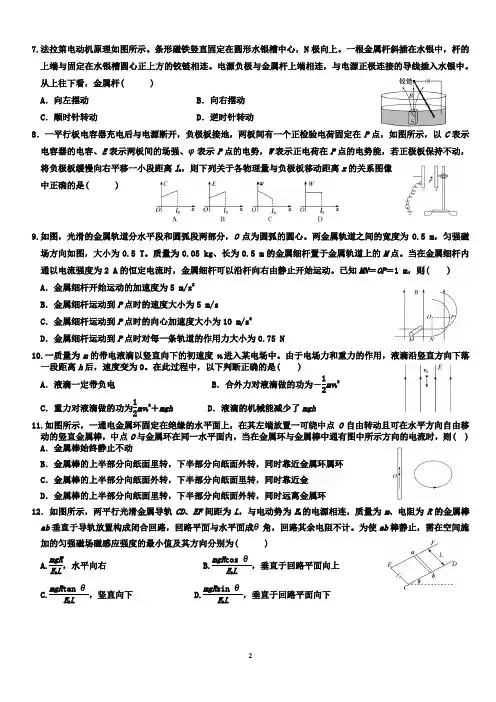

四川省什邡中学高2018级高二物理《电场、恒定电流、磁场》阶段性检测4命题人：王树斌（考试时间：90分钟 总分：110分）一、单项选择题：（每小题所给的四个选项中只有一个是正确的，本题共12个小题，每小题4分，共 48分) 1.如图为金属球放入匀强电场后电场线的分布情况。

设该电场中A 、B 两点的电场强度大小分别为E A 、E B ，则A 、 B两点( )A ．E A ＝EB ，电场方向相同 B ．E A <E B ，电场方向相同C ．E A >E B ，电场方向不同D ．E A <E B ，电场方向不同2.如图所示，两块水平放置的带电平行金属板间有竖直向上的匀强电场。

一个质量为m 、带电荷量为q 的油滴以初速度v 0进入电场，并在电场中沿直线运动了一段时间，空气阻力不计，则( )A ．该油滴带负电B ．在这段时间内电场力所做的功大于油滴重力势能的变化C ．在这段时间内油滴的动能保持不变D ．在这段时间内油滴的机械能保持不变3．如图所示，已知甲空间中没有电场；乙空间中有竖直向上的匀强电场；丙空间中有竖直向下的匀强电场。

三个图中的斜面相同且绝缘，相同的带负电小球从斜面上的相同位置O 点以相同初速度v 0沿水平方向抛出，分别落在甲、乙、丙图中斜面上A 、B 、C 点(图中未画出)，距离O 点的距离分别为l OA 、l OB 、l OC 。

小球受到的电场力始终小于重力，不计空气阻力。

则( )A ．l OA ＞l OB ＞l OC B ．l OB ＞l OA ＞l OC C ．l OC ＞l OA ＞l OBD ．l OC ＞l OB ＞l OA4.如图，质量m ＝0.5 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度为L ＝1 m 的光滑绝缘框架上，磁场垂直于框架平面向下(磁场仅存在于绝缘框架内)，右侧回路电源的电动势E ＝8 V 、内电阻r ＝1 Ω，额定功率为8 W 、额定电压为4 V 的电动机正常工作，则磁场的磁感应强度为(g ＝10 m/s 2)( )A ．1.5 TB ．1 TC ．2 TD ．1.73 T5.如图，匀强电场中的A 、B 、C 三点的连线构成边长为3a 的等边三角形。

静电场和恒定电流1.电场强度E的定义式E= ,根据此式,下列说法中正确的是 ( )A.该式说明电场中某点的场强E与F成正比,与q成反比,拿走q,则E=0B.式中q是放入电场中的点电荷的电量,F是该点电荷在电场中某点受到的电场力,E是该点的电场强度C.式中q是产生电场的点电荷的电量,F是放在电场中的点电荷受到的电场力,E是电场强度D.在库仑定律的表达式F=k 中,可以把k 看做是点电荷q2产生的电场在点电荷q1处的场强大小,也可以把k 看做是点电荷q1产生的电场在点电荷q2处的场强大小2.如图所示,在真空中一条竖直向下的电场线上有a、b两点.一带电质点在a处由静止释放后沿电场线向上运动,到达b点时速度恰好为零.则下列说法正确的是 ( )A.该带电质点一定带正电荷B.该带电质点一定带负电荷C.a点的电场强度大于b点的电场强度D.质点在b点所受到的合力一定为零3.如图所示,图中实线是一簇未标明方向的由点电荷产生的电场线,虚线是某带电粒子通过该电场区域时的运动轨迹,a、b是轨迹上的两点.若带电粒子在运动过程中只受到电场力作用,则根据此图能得到正确判断的是 ( )A.带电粒子所带电荷的正负B.带电粒子在a、b两点的受力方向C.带电粒子在a、b两点的加速度何处较大D.带电粒子在a、b两点的速度何处较大4.由如图所示的电场线可判定 ( )A.该电场一定是匀强电场B.A点的电势一定低于B点的电势C.负电荷放在B点的电势能比放在A点的电势能大D.负电荷放在B点所受电场力方向向右5.如图为一匀强电场,某带电粒子从A点运动到B点.在这一运动过程中克服重力做的功为2.0 J,电场力做的功为1.5 J.则下列说法正确的是 ( )A.粒子带负电B.粒子在A点的电势能比在B点少1.5 JC.粒子在A点的动能比在B点少0.5 JD.粒子在A点的机械能比在B点少1.5 J6.如图所示,一个平行板电容器,板间距离为d,当对其加上恒定不变的电压后,A、B两板的电势分别为+φ和-φ,下述结论正确的是 ( )A.电容器两极板间可形成匀强电场,电场强度大小为E= B.电容器两极板间各点的电势,有的相同,有的不同;有正的,有负的,有为零的C.若有一个电子水平射入穿越两极板之间的电场,则电子的电势能一定会减小D.若只减小两极板间的距离d,该电容器的电容C要增大,极板上带的电荷量Q也会增加7.如图所示,水平放置的两个平行的金属板A、B带等量的异种电荷,A板带负电荷,B板接地.若将A板向上平移到虚线位置,在A、B两板中间的一点P的电场强度E和电势φ的变化情况是 ( )A.E不变,φ改变B.E改变,φ不变C.E不变,φ不变D.E改变,φ改变8.如图所示,a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线,下列判断中正确的是 ( )A.a代表的电阻丝较粗B.b代表的电阻丝较粗C.a电阻丝的阻值小于b电阻丝的阻值D.图线表示的电阻丝的阻值与电压成正比9.如图所示描绘了两个电阻的伏安特性曲线,由图中可知,若将这两个电阻并联接入电路中,则通过R1、R2的电流比是 ( )A.1∶2B.3∶1C.6∶1D.1∶610.在如图所示的电路中,电源电动势为E、内阻为r.闭合开关以后,在滑动变阻器的滑动触片P从图示位置向上滑动的过程中 ( )A.电路中的总电流变大B.路端电压变大C.通过电阻R2的电流变大D.通过滑动变阻器R1的电流变小11.在图甲中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个规格相同的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关闭合后，下列关于电路中灯泡的判断正确的是（）A.灯泡L1的电阻为1.2ΩB.通过灯泡L1的电流为灯泡L2的电流的2倍C.灯泡L1消耗的电功率为0.75wD.灯泡L2消耗的电功率为0.30w12.如图所示电路中，电流表A和电压表V均为理想电表，现闭合开关S后，将滑动变阻器滑片P向左移动，下列结论正确的是（）A.电流表A的示数变小，电压表V的示数变大B.小灯泡L变亮C.电容器C上电荷量减小D.电源的总功率变大13.待测电阻是一均匀材料制成的金属丝(横截面为圆形),用尺测量其长度,用螺旋测微器测量其直径,结果分别如图甲和图乙所示. 由图可知其长度为 cm,直径为 mm.甲乙14.用伏安法侧未知电阻R X时，若不知R X的大概值，为了选择正确的电路接法以减小误差，可将电路如图所示连接，只空出电压表的一个接头S先与b接触，电压表、电流表的示数分别为3.0V、3.0mA，再与a接触，电压表、电流表的示数分别为2.9V、4.0mA。

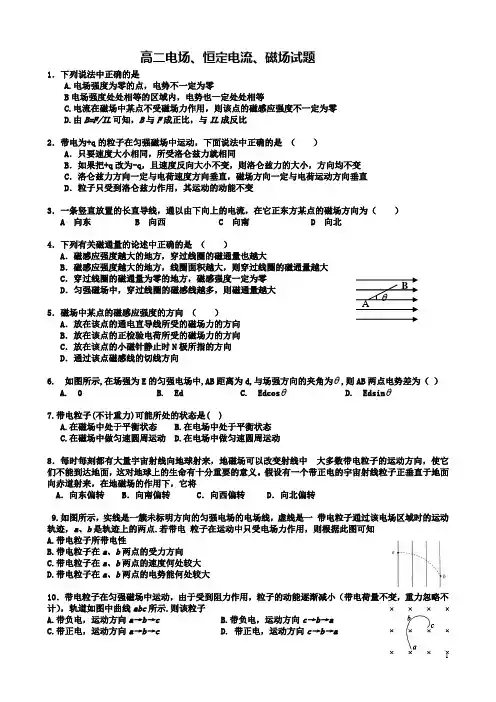

1高二电场、恒定电流、磁场试题1．下列说法中正确的是A.电场强度为零的点，电势不一定为零B 电场强度处处相等的区域内，电势也一定处处相等C.电流在磁场中某点不受磁场力作用，则该点的磁感应强度不一定为零D.由B=F/IL 可知，B 与F 成正比，与IL 成反比2．带电为+q 的粒子在匀强磁场中运动，下面说法中正确的是 （ ）A ．只要速度大小相同，所受洛仑兹力就相同B ．如果把+q 改为-q ，且速度反向大小不变，则洛仑兹力的大小，方向均不变C ．洛仑兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直D ．粒子只受到洛仑兹力作用，其运动的动能不变3．一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为（ ）A 向东B 向西C 向南D 向北4．下列有关磁通量的论述中正确的是 （ ）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C ．穿过线圈的磁通量为零的地方，磁感强度一定为零D ．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大 5．磁场中某点的磁感应强度的方向 （ ）A ．放在该点的通电直导线所受的磁场力的方向B ．放在该点的正检验电荷所受的磁场力的方向C ．放在该点的小磁针静止时N 极所指的方向D ．通过该点磁感线的切线方向6. 如图所示,在场强为E 的匀强电场中,AB 距离为d,与场强方向的夹角为θ,则AB 两点电势差为（ ）A. 0B. EdC. Edcos θD. Edsin θ7.带电粒子(不计重力)可能所处的状态是( )A.在磁场中处于平衡状态B.在电场中处于平衡状态C.在磁场中做匀速圆周运动D.在电场中做匀速圆周运动8．每时每刻都有大量宇宙射线向地球射来，地磁场可以改变射线中 大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。

假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将A ．向东偏转B ．向南偏转C ．向西偏转D ．向北偏转9.如图所示，实线是一簇未标明方向的匀强电场的电场线，虚线是一 带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点.若带电 粒子在运动中只受电场力作用，则根据此图可知A.带电粒子所带电性B.带电粒子在a 、b 两点的受力方向C.带电粒子在a 、b 两点的速度何处较大D.带电粒子在a 、b 两点的电势能何处较大10．带电粒子在匀强磁场中运动，由于受到阻力作用，粒子的动能逐渐减小（带电荷量不变，重力忽略不计），轨道如图中曲线abc 所示.则该粒子A.带负电，运动方向a→b→cB.带负电，运动方向c→b→aC.带正电，运动方向a→b→cD. 带正电，运动方向c→b→a2 11.在测定一节干电池（电动势约为1.5V ，内电阻约为2欧姆）的电动势和内阻的实验中，变阻器和电压表各两个供选：A 电压表量程为15V ，B 电压表量程为3V ，A 变阻器为（20欧姆，3安培），B 变阻器为（500欧姆，0.2安培）.电压表应该选 （填A 或B ），变阻器应该选 （填A 或B ）12.要测某电阻阻值可采用如下2种连接，用a 图测量值 真实值，用b 图测量值 真实值（填大于、小于或等于）13.如图所示：用游标卡尺测一物体直径，则该直径为 mm.14．一初速为零的带电粒子，经过电压为U 的电场加速后垂直进入磁感强度为B 的匀强磁场中，已知带电粒子的质量是m ，电量是q ，求： （1）带电粒子所受的洛仑兹力 （2）轨道半径15.如图所示，一个电子（电量为e ）以速度v 0垂直射入磁感应强度为B ，宽为d 的匀强磁场中，穿出磁场的速度方向与电子原来的入射方向的夹角为30°，（电子重力忽略不计） 求：（1）电子的质量是多少？（2）穿过磁场的时间是多少？（3）若改变初速度大小，使电子刚好不能从A 边射出，则此时速度v 是多少？16.在相互垂直的匀强电场和匀强磁场中,有一倾角为θ、足够长的光滑绝缘斜面，磁感应强度为B ，方向垂直于纸面向外，电场方向竖直向上.有一质量为m ，带电荷量为＋q 的小球静止在斜面顶端，这时小球对斜面的正压力恰好为零，如图所示，若迅速把电场方向反转为竖直向下，求：（1）小球能在斜面上连续滑行多远？（2）所用时间是多少？3 4 cm0 10。

选修3-1《静电场、恒定电流、磁场》测试题高二物理阶段性质量检测（精品推荐）制作时间：2018.1本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

3、QQ：33509855，难度适中。

第一卷（选择题，共48分）一、选择题（本题共12小题，每小题4分，共48分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得4分，选不全的得2分，有选错或不答的得0分。

）1、下列说法中正确的是( )A．在电场中，电场强度大的点，电势必定高B．电荷置于电势越高的点，其所具有的电势能也越大C．电场中电场强度大的地方，沿电场线方向电势降落快D．一带电粒子只受电场力作用在电场中运动时，电势能一定变化2、下列说法正确的是（）A．指南针指出的“北”不是真正的北，两者有一定的差别B．地球两极与地磁两极不重合，地磁南极在地球南极附近，地磁北极在地球北极附近C．在任何星球上都能利用指南针进行方向判断D．我国是最早在航海上使用指南针的国家3、两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为( )A．2∶1 B．16∶1 C．4∶1 D．1∶16的电子,沿平行于通电长直导线的方向射出,直导线中电流方向与4、初速度为v电子的初始运动方向如图所示,则( )A.电子将向右偏转,速率不变B.电子将向左偏转,速率改变C.电子将向左偏转,速率不变D.电子将向右偏转,速率改变5、如图2所示，当滑动变阻器的滑动触头向左移时，灯泡L 1、L 2、L 3的亮度将( )A 、都变亮B 、都变暗C 、L 1、L 2变亮，L 3变暗D 、L 1、L 3变亮，L 2变暗6、一辆电瓶车，质量为500 kg ，由内阻不计的蓄电池组向直流电动机提供24 V 的电压，当电瓶车在水平地面上以0.8 m/s 的速度匀速行驶时，通过电动机的电流为5 A ，设车所受的阻力是车重的0.02倍(g ＝10 m/s 2)，则此电动机的内阻是( )A 、4.8 ΩB 、3.2 ΩC 、1.6 ΩD 、0.4 Ω7、如下图所示，直线b 为电源的U －I 图像，直线a 为电阻R 的U －I 图像，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是 ( ) A 、电源的输出功率为6WB 、电源的输出功率为2WC 、电源的效率为33.3%D 、电源的效率为67%8、一带正电的粒子在电场中做直线运动的v －t 图象如图3所示，t 1、t 2时刻分别经过M 、N 两点，已知在运动过程中粒子仅受电场力作用，则下列判断正确的是( )A、该电场可能是由某正点电荷形成的B、M点的电势高于N点的电势C、在从M点到N点的过程中，电势能逐渐增大D、带电粒子在M点所受电场力大于在N点所受电场力9、一带电粒子沿着图3中曲线JK穿过一匀强电场，a、b、c、d为该电场的电势面，其中φa <φb<φc<φd，若不计粒子受的重力，可以确定( )A、该粒子带正电B、该粒子带负电C、从J到K粒子的电势能增加D、粒子从J到K运动过程中的动能与电势能之和不变10、(2013江苏省扬大附中高二考试)如图所示,在倾角为α的光滑斜面上,垂直斜面放置一根长为L、质量为m的直导线,当通以电流I时,欲使导线静止在斜面上,外加匀强磁场B的大小和方向可能是( )A、B=,方向垂直斜面向上B、B=,方向垂直斜面向下C、B=,方向竖直向上D、B=,方向水平向左11、如图所示，用丝线吊一个质量为m的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A点和B点向最低点O运动且两次经过O点时( )A、小球的动能相同B、丝线所受的拉力相同C、小球所受的洛伦兹力相同D、小球的向心加速度相同12、如图甲所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图乙所示．电子原来静止在左极板小孔处．(不计重力作用)下列说法中正确的是( )A、从t＝0时刻释放电子，电子将始终向右运动，直到打到右极板上B、从t＝0时刻释放电子，电子可能在两板间振动C、从t＝T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D、从t＝3T/8时刻释放电子，电子必将打到左极板上选修3-1《静电场、恒定电流、磁场》测试题高二物理阶段性质量检测（精品推荐）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

静电场、恒定电流测试题一、单选题（每题3分，共8题，共24分）1． 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有 （ ）①场强E=F/q ②场强E=U/d ③场强E=kQ/r2 ④电场力做功W=Uq(A)①③ (B)②③ (C)②④ (D)①④2．P 、Q 两电荷的电场线分布如图所示，c 、d 为电场中的两点．一个离子从a 运动到b （不计重力），轨迹如图所示．则下列判断正确的是（ ） A ．P 带负电B ．c 、d 两点电势相等C ．离子在运动过程中受到P 的吸引D ．离子从a 到b ，电场力做正功3．一带电粒子射入一固定的点电荷Q 的电场中，沿如图所示的虚线由a 点运动到b 点。

a 、b 两点到点电荷Q 的距离分别为r a 和r b 且r a ＞r b 。

若不计重力，则（ ） A.带电粒子一定带正电B.带电粒子所受电场力先做正功后做负功C.带电粒子在b 点的动能大于在a 点的动能D.带电粒子在b 点的电势能大于在a 点的电势能4．如图所示，a 、b 、c 是某电场中一条电场线上的三个点，已知ab ＝bc ，a 、b 两点间电势差为10 V ，则下列说法正确的是（ ）A ．若此电场为匀强电场，则b 、c 两点间电势差等于10 VB ．若此电场为匀强电场，则b 、c 两点间电势差小于10 VC ．若此电场是孤立的负点电荷产生的电场，则b 、c 两点间电势差小于10 VD ．若此电场是孤立的正点电荷产生的电场，则b 、c 两点间电势差大于10 V5．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为（ ）A.102l R l B.1012lR l l + C.201l R l D.2012lR l l + 6．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

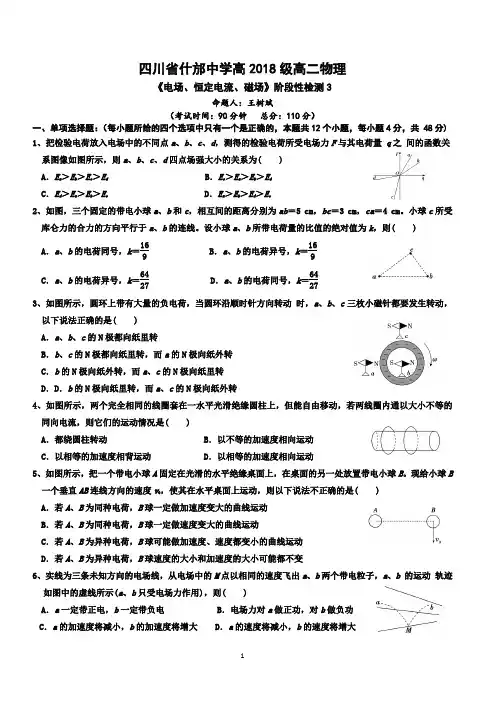

四川省什邡中学高2018级高二物理《电场、恒定电流、磁场》阶段性检测3命题人：王树斌（考试时间：90分钟 总分：110分）一、单项选择题：（每小题所给的四个选项中只有一个是正确的，本题共12个小题，每小题4分，共 48分) 1、把检验电荷放入电场中的不同点a 、b 、c 、d ，测得的检验电荷所受电场力F 与其电荷量 q 之 间的函数关系图像如图所示，则a 、b 、c 、d 四点场强大小的关系为( ) A ．E a ＞E b ＞E c ＞E dB ．E c ＞E a ＞E b ＞E dC ．E d ＞E a ＞E b ＞E cD ．E a ＞E b ＞E d ＞E c2、如图，三个固定的带电小球a 、b 和c ，相互间的距离分别为ab ＝5 cm ，bc ＝3 cm ，ca ＝4 cm 。

小球c 所受库仑力的合力的方向平行于a 、b 的连线。

设小球a 、b 所带电荷量的比值的绝对值为k ，则( ) A ．a 、b 的电荷同号，k ＝169B ．a 、b 的电荷异号，k ＝169C ．a 、b 的电荷异号，k ＝6427D ．a 、b 的电荷同号，k ＝64273、如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动 时，a 、b 、c 三枚小磁针都要发生转动，以下说法正确的是( )A ．a 、b 、c 的N 极都向纸里转B ．b 、c 的N 极都向纸里转，而a 的N 极向纸外转C ．b 的N 极向纸外转，而a 、c 的N 极向纸里转D ．D ．b 的N 极向纸里转，而a 、c 的N 极向纸外转4、如图所示，两个完全相同的线圈套在一水平光滑绝缘圆柱上，但能自由移动，若两线圈内通以大小不等的同向电流，则它们的运动情况是( )A ．都绕圆柱转动B ．以不等的加速度相向运动C ．以相等的加速度相背运动D ．以相等的加速度相向运动5、如图所示，把一个带电小球A 固定在光滑的水平绝缘桌面上，在桌面的另一处放置带电小球B 。

静电场、恒定电流、磁场检测题一、选择题：（每小题均有四个选项，其中有一个或多个正确选项，选不全扣2分，有错0分，总分40分）1、在闭合电路中，下列叙述正确的是A、当外电路断开时，路端电压等于零B、闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比C、当外电路短路时，电路中的电流趋近于无穷大D、当外电阻增大时，路端电压将增大2、如图，带正电的点电荷固定于Q点，电子在库仑力作用下，做以O为焦点的椭圆运动。

M、P、N为椭圆上的三点，P点是轨道上离Q最近的点。

电子在从M到达N点的过程中A．速率先增大后减小B．速率先减小后增大C.电势能先减小后增大D．电势能先增大后减小3、一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度E A、E B及该电荷在A、B两点的电势能εA、εB之间的关系为A.E A=E BB. E A＜E BC.εA=ε BD.εA＞εB4、MN是匀强磁场中的一块绝缘薄板，带电粒子（不计重力）在磁场中运动并穿过金属板，运动轨迹如图所示,则A、粒子带负电B、粒子运动方向是abcdeC、粒子运动方向是edcbaD、粒子在上半周所用时间比下半周所用时间长5、图中A为磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M，B为铁片，质量为m，整个装置用轻绳悬挂于O点.当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力F的大小为A.F=MgB.Mg＜F＜(M+m)gC.F=(M+m)gD.F＞(M+m)g6、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定A、R=150ΩB、R=1500ΩC、1000Ω<R<1500ΩD、1500Ω<R<2000Ω7、如图所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈.宽度为l，共N匝，线圈下端悬在匀强磁场中，磁场方向垂直纸面.当线圈中通有电流I时(方向如图)，在天平左右两边加上质量各为m1、m2的砝码，天平平衡，当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡，由此可知A.磁感应强度的方向垂直纸面向里，大小为(m1-m2)g/NIlB.磁感应强度的方向垂直纸面向里，大小为mg/2NIlC.磁感应强度的方向垂直纸面向外，大小为(m1-m2)g/N IlD.磁感应强度的方向垂直纸面向外，大小为mg/2NIl8、在图所示电路中，电容器C的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是A、增大R1，其它电阻不变B、增大R2，其它电阻不变C、增大R3，其它电阻不变D、增大R4，其它电阻不变9、如图所示的是电视机显像管及其偏转线圈L，如果发现电视画面幅度比正常时偏小，可能是下列哪些原因造成的A、电子枪发射能力减弱，电子数减少B、加速电场电压过高，电子速率偏大C、偏转线圈匝间短路，线圈匝数减小D、偏转线圈电流过小，偏转磁场减弱10、图(1)中R1为光敏电阻，R2为定值电阻．将图(2)中的方波电压加在小灯泡两端，灯泡随方波电压而明灭变化．灯光照到R1上，引起R2的电压的变化．图(3)的四幅图象能够正确反映A、B两点间电压U2随时间变化的是二、实验解答题（共110分。

静电场，恒定电流测试题一、单选题（本大题共15小题，共60.0分）1.有两个完全相同的绝缘金属小球AB，A带的电量为Q，B带的电量为-，它们间的距离r远大于小球的半径，相互作用力为F．现将两个小球接触一下后放回原处，则相互作用力变为（）A. B. C. D.2.如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等，一个a粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，a粒子先后通过M点和N点．在这一过程中，电场力做负功，由此可判断出（）3.4.A. a粒子在N点的电势能比在M点的电势能大B. N点的电势低于M点的电势C. a粒子在M点的速率小于在N点的速率D. a粒子在M点受到的电场力比在N点受到的电场力大5.两平行金属板水平放置，板间距为0.6cm，两板接上6×103v电压，板间有一个带电液滴质量为4.8×10-10g，处于静止状态，则油滴上有元电荷数目是（g=10m/s2，g=1.6×10-19C）（）A. 30B. 3×10C. 3×104D. 3×1066.如图是点电荷电场中的一条电场线，下面说法正确的是（）A. 在B点静止释放一个电子，将一定向A点运动B. A点场强一定大于B点场强C. 这点电荷一定带正电D. 正电荷运动中通过A点时，其运动方向一定沿AB方向7.如图为某位移式传感器的原理示意图，平行金属板A、B和介质P构成电容器．则（）8.9.A. A向上移电容器的电容变大B. P向左移电容器的电容变大C. A向上移流过电阻R的电流方向从N到MD. P向左移流过电阻R的电流方向从M到N10.一平行板电容器，两板之间的距离d和两板面积S都可以调节，电容器两板与电池相连接．以Q表示电容器的电量，E表示两极板间的电场强度，则（）A. 当d增大、S不变时，Q减小、E减小B. 当S增大、d不变时，Q增大、E增大C. 当S减小、d增大时，Q增大、E增大D. 当S减小、d减小时，Q不变、E不变11.关于静电场的电场线，下列说法正确的是（）A. 电场强度较大的地方电场线一定较疏B. 沿电场线方向，电场强度一定越来越小C. 沿电场线方向，电势一定越来越低D. 电场线一定是带电粒子在电场中运动的轨迹12.带电粒子P所带的电荷量是带电粒子Q的3倍，它们以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入匀强电场，分别打在M、N点，若OM=MN，则P和Q的质量之比为（不计重力为（）A. 3：4B. 4：3C. 3：2D. 2：313.关于点电荷的说法，正确的是（）A. 带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B. 点电荷一定是电量很小的电荷C. 体积很大的带电体一定不能看作点电荷D. 只有体积很小的带电体，才能作为点电荷14.点电荷P、Q在真空中产生电场的电场线如图所示，下列说法正确的是（）15.16.A. P、Q都是正电荷B. P、Q都是负电荷C. P是负电荷，Q是正电荷D. P是正电荷，Q是负电荷17.在如图电路中，电源电动势为E，内阻为r，当变阻器R3的滑动头P向b端移动时，下列判断正确的是（）A. 电压表示数变大B. 电流表示数变大C. 流过电阻R1的电流不变D. 电阻R2的功率变大18.如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，（1）甲表是电流表，R增大时量程增大（2）甲表是电流表，R增大时量程减小（3）乙表是电压表，R增大时量程增大（4）乙表是电压表，R增大时量程减小下列说法正确的是（）A. （1）和（3）B. （1）和（4）C. （2）和（3）D. （2）和（4）19.如图所示为滑动变阻器示意图，下列说法中正确的是（）①a和b串联接入电路中，P向右移动时电阻增大②b和d串联接入电路中，P向右移动时电阻减小③b和c串联接入电路中，P向右移动时电阻增大④a和c串联接入电路中，P向右移动时电阻增大．A. ①②B. ②③C. ①③D. ②④20.如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A. 1VB. 1.2VC. 2VD. 4V21.用电流表和电压表测量电阻R x阻值的电路如图所示．下列说法正确的是（）A. 通过电流表的电流等于通过R x的电流B. 通过电流表的电流小于通过R x的电流C. 电压表两端电压等于R x两端的电压D. R x的测量值大于真实值二、填空题（本大题共1小题，共16分）22.利用电流表和电压表测定一节干电池的电动势和内电阻．除导线、开关外，实验室还提供如下器材：A．电压表V1（3V，内阻约为5kΩ）B．电压表V2（15V，内阻约为10kΩ）C．电流表A1（0.6A，内阻约为1Ω）D．电流表A2（3A，内阻约为0.03Ω）E．阻值为2.0Ω的定值电阻R1F．阻值为20Ω的定值电阻R2G．最大阻值为10Ω的滑动变阻器R3H．最大阻值为100Ω的滑动变阻器R4要求尽量减小实验误差．（1）应该选择的实验电路是图______（选“a”或“b”）．（2）电压表应选择______，电流表应选择______，定值电阻应选择______，滑动变阻器应选择______．（填写选项前的序号）（3）通过实验采集数据，分别以电流表的示数I（A）和电压表的示数U（V）为横、纵坐标，计算机拟合得到U-I图象，拟合公式为U=-2.6I+1.4．则电源的电动势E=______V；内阻r=______Ω．（4）在该实验中，产生系统误差的主要原因是______．A．电压表的分流作用B．电压表的分压作用C．电流表的分压作用D．电流表的分流作用E．定值电阻的分压作用F．滑动变阻器的分流作用．三、计算题（本大题共2小题，共22分）23.在电场强度为E=104N/C，方向水平向右的匀强电场中，用一根长L=1m的绝缘轻细杆，固定一个带正电q=5×10-6C的小球，细杆可绕轴O在竖直平面内自由转动．如图所示，现将杆从水平位置A轻轻释放，在小球运动到最低点B的过程中，（取g=10m/s2）求：（1）A、B两位置的电势差多少？（2）电场力对小球做功多少？（3）小球的电势能变化了多少？24.25.26.如图所示，电源电动势E=8V，内电阻为r=0.5Ω，“3V，3W”的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机正常工作，电动机的线圈电阻R=1.5Ω．求：（1）电源的输出功率（2）电动机的输出功率．答案和解析【答案】1. A2. A3. A4. A5. D6. A7. C8. A9. A10. C11. B12. C13. D14. C15. C16. a；A；C；E；G；1.4；0.6；A17. 解：（1）AB之间沿电场方向的距离为L，则两点之间的电势差：U=EL=104×1=10000V（2）电场力做功：W=qU=5×10-6×104=0.05J（3）电场力做正功，小球的电势能减小，减小为0.05J答：（1）A、B两位置的电势差是10000 v（2）电场力对小球做功0.05J；（3）小球的电势能减小0.05J．18. 解：（1）根据灯泡的额定值可知：P0=I0U0解得：I0==1A电源路端电压U路=E-I0r解得：U路=8-1×0.5=7.5V电源的输出功率P出=I0U路即P出=7.5×1=7.5W（2）电动机两端电压U=E-I0r-U0电动机内阻热功率P热=I02r电动机输出功率P出=I0U-P热联立解得：电动机的输出功率为：P出=3W答：（1）电源的输出功率为7.5W；（2）电动机的输出功率为3W．【解析】1. 解：设两个小球之间的距离为r，开始时：=将两个小球接触一下后，电量中和，再平分，则电量为q=；当仍放回原处，根据库仑定律F′=．故A正确，BCD错误故选：A接触后电量平分，再由库仑定律，即可求得库仑力变化．考查库仑定律的应用，掌握库仑定律的表达式，注意控制变量法的运用即可，题目不难．2. 解：A、α粒子为氦核带正电，由运动轨迹可知，电场力的方向向右，根据电场的性质“顺着电场线的方向电势降落”可知M点的电势低于N点的电势，a粒子在N点的电势能比在M点的电势能大．故A正确；B错误；C、粒子从M到N，电场力做负功，则知动能减小，速率减小．故C错误．D、根据电场线或等势面的疏密程度可知，M点的等势面疏，场强小于N场强，α粒子在M点受的电场力小于在N点受的电场力．故D错误．故选：A根据电场线与等势面垂直和轨迹的弯曲方向判断电场力的大致方向．等差等势面密的地方电场的强度大，等差等势面疏的地方电场的强度小，电场力做正功，电势能减小，电场力做负功，电势能增加．电场线与等势面垂直．加强基础知识的学习，掌握住电场线的特点，即可解决本题．3. 解：平行金属板板间场强为E=，带电液滴所受电场力为F =qE．带电液滴在匀强电场中处于静止状态，电场力与重力平衡，则有mg=qE，得到：q=油滴上元电荷的数目为：n====30个故选：A．带电液滴在匀强电场中处于静止状态，电场力与重力平衡，根据E=求出板间场强，由平衡条件求出带电液滴的电荷量，再求解油滴上元电荷的数目．本题是简单的力平衡问题，要记住元电荷e=1.6×10-19C，它是自然界最小的带电量，其他带电体的电量都它的整数倍．4. 解：A、电子所受的电场力与电场线方向相反，则在B点静止释放一个电子，将一定向A点运动，故A正确．B、电场线密的地方电场的强度大，电场线疏的地方电场的强度小，由于只有一条电场线，不能判断电场线的疏密情况，所以不能判断场强的大小，故B错误；C、由图可知电场的方向向右，由于只有一条电场线不能判断电荷的情况，所以不能判断是哪一种电荷产生的，所以可能是正电荷，有可能是负电荷．故C错误；D、正电荷运动中通过A点，此时受到的电场力的方向一定是沿AB方向的，但是电荷的运动的方向不一定沿着AB方向，电荷完全可以做曲线运动，故D错误．故选：A．电场线是从正电荷或者无穷远出发出，到负电荷或无穷远处为止，沿电场线的方向，电势降低，电场线密的地方电场的强度大，电场线疏的地方电场的强度小．本题就是考查学生基础知识的掌握，加强基础知识的学习，掌握住电场线的特点，即可解决本题．5. 解：A、A向上移时，板间距离增大，根据电容的决定式C=，得知电容器的电容变小，故A错误．B、P向左移，拔出电介质，根据电容的决定式C=，得知电容器的电容变小，故B错误．C、A向上移，电容减小，而电容器板间电压不变，由电容的定义式C=，分析可知电容器的电量减小，通过R放电，则流过电阻R的电流方向从M到N．故C错误．D、P向左移，电容减小，而电容器板间电压不变，由电容的定义式C=，分析可知电容器的电量减小，通过R放电，则流过电阻R的电流方向从M到N．故D正确．故选：D．根据电容的决定式C=，分析电容的变化．电容器的板间电压不变，根据电容的定义式C=，分析电容器电量的变化，即可判断电路中电流的方向．本题是电容器的动态分析问题，在抓住电容器电压不变的基础上，根据电容的决定式和定义式结合分析．6. 解：由于电容器的两极板与电池相连，故电容器两极板之间的电压U保持不变．A、根据E=可得随d增大，两极板间的电场强度E减小．根据电容C=，由于S保持不变，d增大，故电容C减小，根据Q=CU可知电量Q减小．故A正确；B、根据E=可得由于d不变，两极板间的电场强度E不变．根据电容C=，由于S增大，d不变，故电容C增大，根据Q=CU可知电量Q增大．故B错误；C、根据E=可得随d增大，两极板间的电场强度E减小．根据电容C=，由于S减小，d增大，故电容C减小，根据Q=CU可知电量Q减小．故C错误；D、根据E=可得随d减小，两极板间的电场强度E增大．根据电容C=，由于S减小，d减小，故电容C的变化无法确定，根据Q=CU可知电量Q的变化无法确定．故D错误．故选：A．电容器的两极板与电池相连故电容器两极板之间的电压U保持不变，这是本题的突破口．根据E=可得随d变化，确定两极板间的电场强度E的变化．由电容的决定式C=，可根据S以及d的变化判断电容C的变化情况，最后根据Q=CU判断电容器所带电量Q的变化．电容器动态分析类的题目一定要注意是孤立的电容器（电量保持不变）还是与电池相连的电容器（电压保持不变）；一定要根据场强的决定式E=判断E的变化，要根据电容的决定式判断C的变化，从而根据电容的定义式Q=CU判断Q的变化情况．7. 解：A、电场线的疏密表示场强的强弱，那么电场强度较大的地方电场线一定较密，故A错误；BC、沿着电场线的方向，电势会降低，因此沿电场线方向电势越来越低，但电场线不一定越来越疏，则场强不一定越来越小，故B错误，C正确；D、电场线不一定与带电粒子的轨迹重合，只有电场线是直线，带电粒子的初速度为零或初速度方向与电场线方向在同一条直线上时电场线才与带电粒子的轨迹重合，故D错误；故选：C．只有电场线是直线，带电粒子的初速度为零或初速度方向与电场线方向在同一条直线上时电场线才与带电粒子的轨迹重合；沿电场线方向电势越来越低，而电场线的疏密表示场强的大小，根据这些知识分析解答．记住电场线的特点：电场线的疏密代表电场的强弱，沿电场线方向电势逐渐降低，并要掌握电场线的两个意义：电场线的方向反映电势的高低，电场线的疏密表示场强的方向．8. 解：粒子在水平方向做匀速直线运动，在竖直方向做初速度为零的匀加速直线运动，两个粒子的初速度相等，P和Q的水平位移比为1：2，由x=v0t知，运动时间比为1：2．根据y=at2，得加速度之比为4：1，根据牛顿第二定律得，a=，因为P和Q的电量比为3：1，则P和Q的质量比为3：4．故A正确，B、C、D错误．故选：A带电粒子垂直进入电场，做类平抛运动，根据水平位移之比得出运动的时间之比，再通过竖直位移关系得出加速度的关系，结合牛顿第二定律以及电荷量之比得出它们的质量比．解决本题的关键知道带电粒子在垂直于电场方向上做匀速直线运动，在沿电场方向上做初速度为零的匀加速直线运动．9. 解：A、由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状和电量多少无具体关系，故A正确，CD错误；B、一个带电体能否看成点电荷，不是看它电量的大小，而是看它的形状和大小对相互作用力的影响是否可以忽略，故B错误；故选：A带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．如果在研究的问题中，带电体的形状、大小以及电荷分布可以忽略不计，即可将它看作是一个几何点，则这样的带电体就是点电荷．一个实际的带电体能否看作点电荷，不仅和带电体本身有关，还取决于问题的性质和精度的要求，即需要具体问题具体分析．10. 解：根据电场线是从正电荷或者无穷远出发出，到负电荷或无穷远处为止，可知，图中从Q出发到P终止，所以P是负电荷，Q是正电荷，故ABD错误，C正确．故选：C电场线是从正电荷或者无穷远出发，到负电荷或无穷远处为止，电场线密的地方电场的强度大，电场线疏的地方电场的强度小．根据电场线分布特点判断两个点的电性关系．加强基础知识的学习，掌握住电场线的特点，即可解决本题，注意等量异种电荷与等量同种电荷电场线的分布区别．11. 解：当变阻器R3的滑动头P向b端移动时，R3↓，外电路总电阻R总↓，路端电压减小，总电流I总↑，则电压表示数变小，通过电阻R1的电流I R1↑．根据串联电路分压规律可知，并联部分的电压U并↓，通过电阻R2的电流I R2↑．因为I总=I A+I R2，所以电流表示数I A变大．由于电阻R2的电流I R2↑，则电阻R2的功率变小．故B正确，ACD错误．故选：B．先分析变阻器接入电路的电阻的变化，确定外电路总电阻的变化，即可判断电压表示数的变化和总电流的变化，根据串联电路分压特点判断并联部分电压的变化，判断出R2中电流的变化，从而判断出电流表示数的变化．本题是简单的电路动态分析问题，关键要分析出变阻器接入电路的电阻变化，即可根据闭合电路欧姆定律分析两电表读数的变化．12. 解：由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选：C．灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．甲表中，R增大时，变阻器分流减小，量程减小．乙表中，R增大时，变阻器分担的电压增大，量程增大．本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．13. 解：①、将a和b连入电路时，当滑片P向右滑动时，不会改变电阻丝长度，电阻不变；故①错误；②、将b和d连入电路时，连入路中的电阻丝是Pb部分．当滑片P向右滑动时，PA电阻丝长度减小，电阻减小，故②正确．③、将b和c连入电路时，连入路中的电阻丝是Pb部分．当滑片P向右滑动时，PB电阻丝长度减小，电阻减小，故③错误．④、将a和c连入电路时，连入电路中的电阻丝是aP部分，当滑片P向右滑动时，ap 电阻丝长度变长，电阻变大，故④正确；故选：D滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大，则电路中的电流变小；若接右下接线柱，滑片向左移动，电阻变大，则电路中的电流变小．本题考查了滑动变阻器的原理和作用，能够正确判断当“一上一下”接入电路时哪一段电阻丝被连入电路中是本题的解题关键所在．14. 解：当开关S闭合时，电阻R3与R2并联后与R1串联，外电路总电阻为：R=R2+R1=1.5Ω电路中干路电流为：I===1A根据闭合电路欧姆定律得：E=I（R+r）=1.5+r…①当K断开时，R1与R3串联，电路中干路电流为：I′==A=0.8A根据闭合电路欧姆定律得：E=I′（R′+r）=0.8×（2+r）…②联立①②解得：E=2V，r=0.5Ω．故选：C当开关S闭合时，电阻R3与R2并联后与R1串联，当S断开时，R1与R3串联，电压表测量R1的电压．根据闭合电路欧姆定律对两种情况分别列式，联立即可求得电源的电动势E．对于闭合电路，根据两种情况由闭合电路欧姆定律列出方程组，是求解电源电动势和内电阻常用的方法和思路，要加强这方面的训练，做到熟练掌握．15. 解：A、由电路图可知，实验采用电流表外接法，电流表所测电流等于通过电阻的电流与通过电压表的电流之和，电流表的示数大于通过R x的电流，故AB错误；C、由电路图可知，电压表与待测电阻并联，测待测电阻两端电压，电压表的示数等于R x两端的电压，故C正确D、由欧姆定律可知，因电流偏大，故测量值偏小；故D错误；故选：C．电压表测量的是与其并联电路的电压值，电流表测量的是与之串联电路的电流值，据此分析问题即可．本题考查电流表，电压表的测量原理，明确电压表所测为与其并联部分电压，电流表为其串联电路的电流．16. 解：（1）由于两电表内阻未知，并且电流表内阻与等效内阻接近，误差较大，所以应采用相对电源的外接法，故选择a电路；（2）一节干电池电动势约为1.5V，则电压表应选0-3V的C；电路中电流较小，故电流表应选择量程较小的A1；由于电动势较小，内阻较小，为了得出合适的电流，保护电阻应选择阻值小的E；为方便实验操作，滑动变阻器应选总阻值较小的G；（3）由闭合电路欧姆定律可知，U=E-Ir，对比给出的公式U=-2.6I+1.4可知，电源电动势E=1.4V，等效内阻为2.6Ω，则电源实际内阻r=2.6-2=0.6Ω；（4）本实验中由于电压表的分流而导致电流表小于真实值，而保护电阻作出内阻处理，不影响实验结果，电流表内阻和滑动变阻器没有影响，故A正确，BCDE错误．故选：A．故答案为；（1）a；（2）A，C，E，G；（3）1.4；0.6；（4）A．（1）明确实验原理，从而确定实验电路接法；（2）明确电源的电动势和电流的大致范围，从而确定电压表和电流表，根据定值电阻和滑动变阻器的作用确定定值电阻和滑动变阻器；（3）根据闭合电路欧姆定律即可确定电动势和内电阻；（4）明确电路结论，从而确定误差来源．本题考查了实验电路选择、实验器材选择、作图象、求电源电动势与内阻等问题，要知道实验原理，要掌握应用图象法处理实验数据的方法．17. （1）根据：U=Ed即可计算出电势差；（2）根据恒力做功的公式求电场力做的功；根据电场力做功情况判断电势能如何变化；（2）电场力做正功，小球的电势能减小与之相等．解决本题的关键知道电场力做功与电势能的关系，知道电场力做正功，电势能减小，电场力做负功，电势能增加．18. （1）由灯泡铭牌可知，灯泡额定电压是3V，额定功率是3W，由电功率公式的变形公式可以求出灯泡额定电流，由串联电路特点可以求出通过电机的电流．（2）由串联电路特点求出电动机电压，由P=UI求出电动机输入功率，由P=I2R求出电动机热功率，电动机输入功率与热功率之差是电动机的输出功率．本题考查功率的计算，要注意明确电动机是非纯电阻电路，输出功率等于输入功率与热功率之差；同时要注意掌握功率公式的适用条件．。

高二《静电场、恒定电流》复习检测题一、选择题（共11小题，计44分.把答案填到下面的指定表格中）1. 人类已探明某星球带负电，假设它是一个均匀带电的球体，将一带负电的粉尘置于该星球表面h处，恰处于悬浮状态。

现设科学家将同样的带电粉尘带到距星球表面2 h处无初速释放，则此带电粉尘将（）A. 向星球地心方向下B. 动能越来越大C. 仍在那里悬浮D. 飞出沿星球自转的线速度方向2. 如图所示是一火警报警器的部分电路示意图.其中R3为用半导体热敏材料制成的传感器.值班室的显示器为电路中的电流表，a、b之间接报警器.当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A. I变大，U变大B. I变大，U变小C. I变小，U变小D. I变小，U变大3. 有四个电源，电动势均相等，内电阻分别为1ΩΩ、2ΩΩ、4ΩΩ、8ΩΩ，现从中选择一个对阻值为2Ω的电阻供电，欲使电阻获得的电功率最大，则所选电源的内电阻为（）A. 1ΩΩB. 2ΩΩC. 4ΩΩD. 8ΩΩ。

4. 在如图所示的电路中，电源电动势E和内电阻r为定值，R1为滑动变阻器，R2和R3为定值电阻。

当R1的滑动触头P从左向右移动时，伏特表V1和V2的示数的增量分别为ΔU1和ΔU2，对ΔU1和ΔU2有（）A. |ΔΔUU1|>|ΔΔUU2|B. |ΔΔUU1|=|ΔΔUU2|C. ΔU1>0，ΔU2 <0D. ΔU2>0，ΔU1 <05. 如图所示，在固定的等量异种电荷的连线上，靠近负电荷的P点释放一个初速度为零的带负电的质点，则带电质点在运动过程中（）A. 加速度越来越大B. 动能越来越大C. 电势能逐渐增大D. 所通过各点的电势越来越高6. 匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1 m，D为AB的中点，如图所示。

已知电场线的方向平行于ΔABC所在平面，A、B、C三点的电势分别为14 V、6 V和2 V。

静电场与恒定电流综合测试题一、本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分．1．下列说法，正确的是（ ）A ．电源向外电路提供的电能越多，表示电动势越大B ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功C ．电源的电动势与外电路有关，外电路电阻越大，电动势就越大D ．电动势越大的电源，将其他形式的能转化为电能的本领越大2．如图所示，A 1、A 2是两只完全相同的电流表（内阻不可忽略），电路两端接恒定电压U ， 这时A 1、A 2的示数依次为5mA 和3mA ．若将A 2改为和R 2串联（如图中虚线所示），仍 接在恒定电压U 之间，这时电表均未烧坏．则下列说法中正确的是 （ ）A ．通过电阻R 1的电流必然减小B ．通过电阻R 2的电流必然增大C ．通过电流表A 1的电流必然增大D ．通过电流表A 2的电流必然增大3．如图所示, 直线OAC 为某一直流电源的总功率P 总随着电流I 变化的图线, 抛物线OBC 为同一直流电源内部的热功率P r 随电流I 变化的图线, 若A 、 B 对应的横坐标为2A, 则下面说法中正确的是 （ ）A ．电源电动势为3 V , 内阻为1ΩB ．线段AB 表示的功率为2 WC ．电流为2 A 时, 外电路的电阻为0．5ΩD ．电流为3 A 时, 外电路的电阻为2Ω4．如图1所示，AB 是一个点电荷电场中的一条电场线，图2则是放在电场线上a 、b 处的试探电荷的电荷量与所受电场力间的关系图象，由此可以判定下列说法可能的是（ ）A ．若场源是正电荷，则其位于A 点B ．若场源是负电荷，则其位于B 点C ．若场源是正电荷，则其位于B 点D ．若场源是负电荷，则其位于A 点5．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M 运动到N ，以下说法正确的是（ ） A ．粒子必定带正电荷B ．粒子在M 点的电势能小于它在N 点的电势能C ．粒子在M 点的加速度小于它在N 点的加速度D ．粒子在M 点的动能小于它在N 点的动能6．如图4所示，平行板电容器的两极板A 、B 接在电池的两极，一带正电的小球悬挂在电容器的内部，闭合开关S ，给电容器充电，稳定后悬线偏离竖直方向的夹角为θ，则（ ） A ．若保持开关S 闭合，A 板向B 板靠近，则θ增大 B ．若保持开关S 闭合，A 板向B 板靠近，则θ不变 C ．若开关S 断开，A 板向B 板靠近，则θ增大 D ．若开关S 断开，A 板向B 板靠近，则θ不变7．一个T 型电路如图所示，电路中的电阻110R =Ω,23120,40R R =Ω=Ω．另有一测试电源，电动势为100V ，内阻忽略不计。

高二物理静电场和恒定电流综合测试本卷分第一卷和第二卷两局部。

第一卷为选择题，10小题，共40分。

第二卷为非选择题，共60分。

全卷共100分，考试时间为90分钟。

第一卷〔选择题共40分〕一、选择题〔此题共10小题;每一小题4分,在每一小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.全部选对的得4分,选不全的得2分,有选错或不答的得0分.〕1．真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，如此A．q一定是正电荷B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近2．在电场中的某一点放入电量为q的正检验电荷时，测得该点场强为E。

如果还在这一点，移走q后放入电量q’=0.5q的负检验电荷，如此测得的场强E’为A．大小为0.5E，方向与E相反B．大小为0.5E，方向与E一样C．大小仍为E，方向与E相反D．E’和E大小相等，方向一样3．用欧姆表测一个灯泡的电阻，发现与其工作时的电阻值相差较大，这是因为：A、测量存在着不可防止的误差；B、测量方法存在着严重的错误；C、测量状态与工作状态之间存在着较大的温度差异；D、电压高时电阻大，电压低时电阻小。

4．如图，电路中C2＝2C1，R2＝2R1A．开关处于断开状态，电容C2的电量大于C1的电量。

B．开关处于断开状态，电容C1的电量大于C2的电量。

C．开关处于接通状态，电容C2的电量大于C1的电量。

D．开关处于接通状态，电容C1的电量大于C2的电量。

5．电子在电场中A点具有80eV电势能，它由A点运动到B点过程中，抑制电场力做功30eV，如此A．电子在B点的电势能是30eVB．电子的电势能增加30eVC．B点的电势是110VD．电子在B点的电势能是110eV6．如图电路，K闭合后，A灯的亮度会有所减弱，对这个现象说法正确的答案是：A、电源输出的电流减小了；B、电源输出的电压减小了；C、电路的总电阻增大了；D、B灯分走了A灯的电流。

2018-2019学年上学期山西省浑源县第七中学校高二物理选修3-1——静电场、恒定电流、磁场综合测试卷命题教师：贾培清(时间：90分钟满分：100分)一、单项选择题(共5小题，每小题4分，共20分)1．物理学的发展是许多物理学家奋斗的结果，下面关于一些物理学家的贡献说法正确的是() A．安培通过实验发现了通电导线对磁体有作用力，首次揭示了电与磁的联系B．奥斯特认为安培力是带电粒子所受磁场力的宏观表现，并提出了著名的洛伦兹力公式C．库仑在前人工作的基础上通过实验研究确认了真空中两个静止点电荷之间的相互作用力遵循的规律——库仑定律D．安培不仅提出了电场的概念，而且采用了画电场线这个简洁的方法描述电场2．如图1所示，在等量的异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是()图1A．E A＝E C>E B；φA＝φC>φBB．E B>E A>E C；φA＝φC>φBC．E A<E B，E A<E C；φA>φB，φA>φCD．因为零电势点未规定，所以无法判断电势的高低3．如图2所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.整个装置处于沿竖直方向的匀强磁场中，金属杆ab垂直导轨放置，当杆中通有从a到b的恒定电流I时，金属杆ab 刚好静止．则( )图2A．磁场方向竖直向上B．磁场方向竖直向下C．ab受安培力的方向平行导轨向上4．在研究微型电动机的性能时，应用如图3所示的实验电路．当调节滑动变阻器R 并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A 和2.0 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为 2.0 A 和24.0 V ．则这台电动机正常运转时输出功率为( )图3A ．32 WB ．44 WC ．47 WD ．48 W5．如图4所示，有一倾角为30°的光滑斜面，匀强磁场垂直斜面，匀强电场沿斜面向上并垂直斜面底边．一质量为m 、带电荷量为q 的小球，以速度v 在斜面上做半径为R 的匀速圆周运动．则( )图4A ．小球带负电B ．匀强磁场的磁感应强度大小B ＝m v qRC ．匀强电场的场强大小为E ＝mg qD ．小球在运动过程中机械能守恒二、多项选择题(共5小题，每小题4分，共20分，在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)6．如图5所示，MN 是一负点电荷产生的电场中的一条电场线．一带正电的粒子(不计重力)从a 到b 穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是( )图5A ．带电粒子从a 到b 过程中动能逐渐减小D．带电粒子在a点的加速度小于在b点的加速度7．如图6所示，两根长直导线竖直插入光滑绝缘水平桌面上的M、N两小孔中，O为M、N连线中点，连线上a、b两点关于O点对称．导线均通有大小相等、方向向上的电流．已知长直导线周围产生的磁场的磁感应强度B＝k Ir，式中k是常数，I是导线中的电流、r为某点到导线的距离．一带正电的小球以初速度v0从a点出发沿连线运动到b点．关于上述过程，下列说法正确的是( )图6A．小球先做加速运动后做减速运动B．小球一直做匀速直线运动C．小球对桌面的压力先减小后增大D．小球对桌面的压力一直在增大8．如图7所示，把四个相同的灯泡接成甲、乙两种电路后，灯泡都正常发光，且两个电路的总功率相等．则这两个电路中的U甲、U乙、R甲、R乙之间的关系，正确的是( )图7A．U甲>2U乙B．U甲＝2U乙C．R甲＝4R乙D．R甲＝2R乙9．如图8所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r相同，则它们一定具有相同的( )图8A．速度B．质量C．电荷量D．荷质比成30°角的同样速度v 射入磁场，设电子质量为m 、电荷量为e ，则( )图9A ．正、负电子在磁场中运动的半径和周期是相同的B ．正、负电子从磁场中射出点到O 点的距离相等C ．正、负电子在磁场中运动的时间差是4πm 3BeD ．正、负电子在磁场中运动的时间差是πm Be三、实验题(本题共2小题，共16分)11．(8分)如图10所示为J0411多用电表示意图．其中A 、B 、C 为三个可调节的部件．某同学在实验室中用它测量一阻值约为1 kΩ～3 kΩ的电阻．他测量的操作步骤如下：图10(1)调节可调部件______________，使电表指针指向________________．(2)调节可调部件B ，使它的尖端指向__________位置．(3)将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件_____________，使电表指针指向欧姆零刻度位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20 kΩ～25 kΩ的电阻时，应调节B ，使它的尖端指向“×1 k ”的位置，此时还必须重复步骤____________，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是____________．箱、一个开关和导线若干，该同学按如图11甲所示电路进行实验，测得的数据如下表所示．图11(1)若利用图像确定电池的电动势和内阻，则应作________(选填“R －I ”或“R －1I”)图像； (2)利用测得的数据在图乙所示坐标纸上画出适当的图像；(3)由图像可知，该电池的电动势E ＝__________V ，内阻r ＝________Ω．四、计算题(共4小题，共44分)13．(8分) 如图12所示，已知电源电动势E ＝20 V ，内阻r ＝1 Ω，当接入固定电阻R ＝4 Ω时，电路中标有“3 V , 6 W”的灯泡L 和内阻R D ＝0.5 Ω的小型直流电动机D 都恰能正常工作．试求电动机的输出功率．图1214．(10分)如图13所示，光滑的平行导轨间距为L，倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源，电路中其余电阻不计，将质量为m、电阻为R的导体棒由静止释放，求：图13(1)释放瞬间导体棒所受安培力的大小和方向；(2)导体棒在释放瞬间的加速度．15．(12分)如图14所示，水平放置的平行板电容器，原来两板不带电，上极板接地，它的极板长L=0.1 m，两板间距离d=0.4 cm，有一束相同微粒组成的带电粒子流从两板中央平行极板射入，由于重力作用微粒能落到下板上，已知微粒质量为m=2×10－6kg，电荷量q=－1.6×10－13C，电容器电容为C=10－6 F．求：(g=10 m/s2)图14(1)为使第一个粒子能落在下板中点，则微粒入射速度v0应为多少？(2)以上述速度入射的带电粒子，最多能有多少落到下极板上？16．(14分)如图15所示，在y>0的空间中存在着沿y轴正方向的匀强电场；在y<0的空间中存在垂直x Oy平面向里的匀强磁场．一个带负电的粒子(质量为m，电荷量为q，不计重力)，从y轴上的P(0，b )点以平行x轴的初速度v0射入电场，经过x轴上的N(2b，0)点．求：图15(1)粒子经过N点时的速度大小和方向；(2)已知粒子进入磁场后恰好通过坐标原点，求匀强磁场的磁感应强度B和粒子从P到O运动的时间．答案：一、单项选择题(共5小题，每小题4分，共20分)1．物理学的发展是许多物理学家奋斗的结果，下面关于一些物理学家的贡献说法正确的是() A．安培通过实验发现了通电导线对磁体有作用力，首次揭示了电与磁的联系B．奥斯特认为安培力是带电粒子所受磁场力的宏观表现，并提出了著名的洛伦兹力公式C．库仑在前人工作的基础上通过实验研究确认了真空中两个静止点电荷之间的相互作用力遵循的规律——库仑定律D．安培不仅提出了电场的概念，而且采用了画电场线这个简洁的方法描述电场答案 C解析奥斯特将通电导体放在小磁针上方时，小磁针发生了偏转，说明通电导体周围存在磁场，奥斯特是第一个发现了电与磁之间的联系的物理学家，故A错误；洛伦兹认为安培力是带电粒子所受磁场力的宏观表现，并提出了洛伦兹力公式，故B错误；真空中两个点电荷间存在相互的作用．库仑利用扭秤装置，研究出两个静止点电荷间的相互作用规律：点电荷间的相互作用力跟两个点电荷的电荷量有关，跟它们之间的距离有关，这个规律就是库仑定律，故C正确；19世纪30年代，法拉第提出电荷周围存在一种场，并且是最早提出用电场线描述电场的物理学家，故D错点，B点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是()图1A．E A＝E C>E B；φA＝φC>φBB．E B>E A>E C；φA＝φC>φBC．E A<E B，E A<E C；φA>φB，φA>φCD．因为零电势点未规定，所以无法判断电势的高低答案 B解析电场线分布如图所示，电场线在B处最密集，在C处最稀疏，故E B>E A>E C，中垂线为等势线，φA＝φC；沿电场线方向电势降低，φA>φB.综上所述，选项B正确．3．如图2所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.整个装置处于沿竖直方向的匀强磁场中，金属杆ab垂直导轨放置，当杆中通有从a到b的恒定电流I时，金属杆ab刚好静止．则()图2A．磁场方向竖直向上B．磁场方向竖直向下C．ab受安培力的方向平行导轨向上D．ab受安培力的方向平行导轨向下答案 A4．在研究微型电动机的性能时，应用如图3所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为 2.0 A和24.0 V．则这台电动机正常运转时输出功率为()图3A．32 W B．44 W C．47 W D．48 W答案 A解析由数据0.50 A和2.0 V算出电动机线圈电阻R＝2.0/0.50 Ω＝4 Ω，根据IU＝P＋I21R代入数据计算得P＝32 W.图4A ．小球带负电B ．匀强磁场的磁感应强度大小B ＝mv qRC ．匀强电场的场强大小为E ＝mg qD ．小球在运动过程中机械能守恒答案 B解析 因为小球在斜面上做匀速圆周运动，所以沿斜面向上的电场力和沿斜面向下的重力的分量平衡，即Eq ＝mg sin 30°，解得E ＝mg 2q ，小球带正电；又Bqv ＝m v 2R ，解得磁感应强度大小B ＝mv qR；由于小球运动中电场力做功，所以小球的机械能不守恒．选项B 正确．二、多项选择题(共5小题，每小题4分，共20分，在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)6．如图5所示，MN 是一负点电荷产生的电场中的一条电场线．一带正电的粒子(不计重力)从a 到b 穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是( )图5A ．带电粒子从a 到b 过程中动能逐渐减小B ．负点电荷一定位于M 点左侧C ．带电粒子在a 点时具有的电势能大于在b 点时具有的电势能D ．带电粒子在a 点的加速度小于在b 点的加速度答案 CD解析 由粒子运动的轨迹可知，带电粒子受到的静电力向右，电场力对带电粒子做正功，带电粒子的电势能减小，动能逐渐增大，负电荷一定在N 侧，带电粒子在a 点受到的静电力小于在b 点受到的静电力，所以在a 点的加速度小于在b 点的加速度，C 、D 项正确．7．如图6所示，两根长直导线竖直插入光滑绝缘水平桌面上的M 、N 两小孔中，O 为M 、N 连线中点，连线上a 、b 两点关于O 点对称．导线均通有大小相等、方向向上的电流．已知长直导线周围产生的磁场的磁感应强度B ＝k I r，式中k 是常数，I 是导线中的电流、r 为某点到导线的距离．一带正电的小球以初速度v 0从a 点出发沿连线运动到b 点．关于上述过程，下列说法正确的是( )A．小球先做加速运动后做减速运动B．小球一直做匀速直线运动C．小球对桌面的压力先减小后增大D．小球对桌面的压力一直在增大答案BD解析本题考查带电物体在磁场中的运动规律，意在考查学生对带电物体在磁场中运动规律的理解，由右手螺旋定则可知，M处的通电导线在MO区域产生的磁场垂直于MO向里，离导线越远磁场越弱，所以磁场由M到O逐渐减弱，N处的通电导线在ON区域产生的磁场垂直于ON向外，由O到N逐渐增强，带正电的小球由a点沿连线运动到b点，受到的洛伦兹力F＝Bqv为变力，则从M到O洛伦兹力的方向向上，随磁场的减弱而减小，从O到N洛伦兹力的方向向下，随磁场的增强而增大，所以对桌面的压力一直在增大，C错误，D正确；由于桌面光滑，洛伦兹力始终沿竖直方向，所以小球在水平方向上不受力，做匀速直线运动，A错误，B正确．8．如图7所示，把四个相同的灯泡接成甲、乙两种电路后，灯泡都正常发光，且两个电路的总功率相等．则这两个电路中的U甲、U乙、R甲、R乙之间的关系，正确的是()图7A．U甲>2U乙B．U甲＝2U乙C．R甲＝4R乙D．R甲＝2R乙答案BC解析两电路的总电流分别为I和2I，所以U甲＝2U乙，R甲消耗的功率为P总－2P灯，R乙消耗的功率也为P总－2P灯，所以I2R甲＝4I2R乙，R甲＝4R乙．9．如图8所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r相同，则它们一定具有相同的()图8A．速度B．质量C．电荷量D．荷质比答案AD解析离子束在区域Ⅰ中不偏转，一定有qE＝qvB1，v＝EB1，A正确．进入区域Ⅱ后，做匀速圆周运动的半径相同，由r＝mvqB2知，因v、B2相同，所以只能是荷质比相同，故D正确，B、C错误．10．如图9所示，直线MN上方有磁感应强度为B的匀强磁场．正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场，设电子质量为m、电荷量为e，则()A ．正、负电子在磁场中运动的半径和周期是相同的B ．正、负电子从磁场中射出点到O 点的距离相等C ．正、负电子在磁场中运动的时间差是4πm3BeD ．正、负电子在磁场中运动的时间差是πmBe答案 ABC解析 正、负电子的半径和周期是相同的，选项A 正确；正、负电子偏转方向相反，先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形，所以从磁场中射出点到O 点的距离相等，选项B正确；由图还看出经历时间相差2T /3，时间差为Δt ＝4πm3Be，选项C 正确，D 错误．三、实验题(本题共2小题，共16分)11．(8分)如图10所示为J0411多用电表示意图．其中A 、B 、C 为三个可调节的部件．某同学在实验室中用它测量一阻值约为1 kΩ～3 kΩ的电阻．他测量的操作步骤如下：图10(1)调节可调部件______________，使电表指针指向________________． (2)调节可调部件B ，使它的尖端指向__________位置．(3)将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件_____________，使电表指针指向欧姆零刻度位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20 kΩ～25 kΩ的电阻时，应调节B ，使它的尖端指向“×1 k”的位置，此时还必须重复步骤____________，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是____________．答案 (1)A 左边零刻度处 (2)“×100”的倍率挡 (3)C (5)(3) 22 kΩ12．(8分)某同学要测量一节旧干电池的电动势E 和内阻r ，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图11甲所示电路进行实验，测得的数据如下表所示．(1)若利用图像确定电池的电动势和内阻，则应作________(选填“R －I ”或“R －1I”)图像；(2)利用测得的数据在图乙所示坐标纸上画出适当的图像；(3)由图像可知，该电池的电动势E ＝__________V ，内阻r ＝________Ω．答案 (1)R －1I(2)见解析图 (3)6.0(5.8～6.2都正确) 2.0(1.8～2.2都正确)解析 (1)根据闭合电路欧姆定律有E ＝I (R ＋r )，得R ＝EI－r ，若作出R －I 图像，图线为曲线，无法根据图线的截距和斜率求出电源电动势E 和电源内阻r .若作R －1I 图像，则图线为直线，图线斜率等于电源的电动势，与R 轴截距的绝对值为r ，故应作R －1I图像．(2)用描点法作出图像如图所示．(3)R －1I 图线斜率等于电源的电动势，则E ＝ΔR Δ1I＝28.0－4.05.0－1.0V ＝6.0 V ，图线与R 轴截距的绝对值为2.0 Ω，所以r ＝2.0 Ω.四、计算题(共4小题，共44分)13．(8分) 如图12所示，已知电源电动势E ＝20 V ，内阻r ＝1 Ω，当接入固定电阻R ＝4 Ω时，电路中标有“3 V , 6 W”的灯泡L 和内阻R D ＝0.5 Ω的小型直流电动机D 都恰能正常工作．试求电动机的输出功率．图12答案 12 W解析 灯泡L 正常发光，电路中的电流为I ＝P LU L＝2 A由闭合电路欧姆定律可求得，电动机的额定电压为 U D ＝E －I (r ＋R )－U L ＝20－2×(1＋4) V －3 V ＝7 V 电动机的总功率为P 总＝IU D ＝2×7 W ＝14 W电动机的热功率为P 热＝I 2R D ＝22×0.5 W ＝2 W所以电动机的输出功率为P 出＝P 总－P 热＝14 W －2 W ＝12 W14．(10分)如图13所示，光滑的平行导轨间距为L ，倾角为θ，处在磁感应强度为B 的匀强磁场中，导轨中接入电动势为E 、内阻为r 的直流电源，电路中其余电阻不计，将质量为m 、电阻为R 的导体棒由静止释放，求：图13(1)释放瞬间导体棒所受安培力的大小和方向； (2)导体棒在释放瞬间的加速度．答案 (1)BLE R ＋r 水平向右 (2)g sin θ－BLE cos θm R ＋r解析 (1)导体棒中电流I ＝ER ＋r①导体棒所受安培力F ＝BIL ②由①②得 F ＝BLER ＋r根据左手定则，安培力方向水平向右(2)由牛顿第二定律得：mg sin θ－F cos θ＝ma解得：a ＝g sin θ－BLE cos θm R ＋r15．(12分)如图14所示，水平放置的平行板电容器，原来两板不带电，上极板接地，它的极板长L =0.1 m ，两板间距离d =0.4 cm ，有一束相同微粒组成的带电粒子流从两板中央平行极板射入，由于重力作用微粒能落到下板上，已知微粒质量为m =2×10－6kg ，电荷量q =－1.6×10－13C ，电容器电容为C =10－6 F ．求：(g =10 m/s 2)图14(1)为使第一个粒子能落在下板中点，则微粒入射速度v 0应为多少？ (2)以上述速度入射的带电粒子，最多能有多少落到下极板上？ 答案 (1)2.5 m/s (2)2.34×1012个解析 (1)第一个粒子只受重力：d 2＝12gt 2，t ＝0.02 sv 0＝L2t＝2.5 m/s(2)以v 0速度入射的带电粒子，恰好打到下极板右边缘B 时：t 1＝L v 0＝0.04 s ，d 2＝12at 21解得：a ＝2.5 m/s 2由mg －qUd＝ma 得：U ＝3.75×105 V ，Q ＝CU ＝0.375 C落到下极板上的粒子个数：n ＝Qq≈2.34×1012个16．(14分)如图15所示，在y >0的空间中存在着沿y 轴正方向的匀强电场；在y <0的空间中存在垂直xOy 平面向里的匀强磁场．一个带负电的粒子(质量为m ，电荷量为q ，不计重力)，从y 轴上的P (0，b )点以平行x 轴的初速度v 0射入电场，经过x 轴上的N (2b ，0)点．求：图15(1)粒子经过N 点时的速度大小和方向；(2)已知粒子进入磁场后恰好通过坐标原点，求匀强磁场的磁感应强度B 和粒子从P 到O 运动的时间．答案 (1)2v 0 与x 轴正方向成45°角 (2)mv 0qb ＋b 2v 0解析 (1)粒子在匀强电场中做类平抛运动，垂直于电场方向：x ＝2b ＝v 0t沿电场方向：y ＝b ＝12at 2，则v y ＝at ＝v 0在N 点速度：v ＝v 20＋v 2y ＝2v 0 方向与x 轴正方向成45°角(2)粒子进入磁场后做匀速圆周运动，运动轨迹如图所示由几何关系知：R ＝2b粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，由牛顿第二定律有：qvB ＝mv 2R则B ＝mv qR ＝mv 0qb由T ＝2πR v 可得粒子在磁场中运动的周期为T ＝2πm qB则粒子在磁场中运动的时间为：t ＝34T ＝34×2πm qB ＝3πb2v 0所以t OP ＝2b v 0＋3πb2v 0＝＋b 2v 0。
