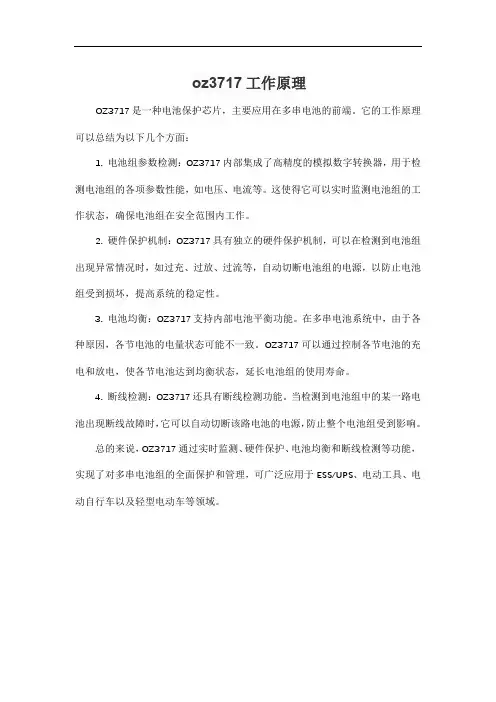

oz3717工作原理
OZ3717是一种电池保护芯片，主要应用在多串电池的前端。
它的工作原理可以总结为以下几个方面：
1. 电池组参数检测：OZ3717内部集成了高精度的模拟数字转换器，用于检测电池组的各项参数性能，如电压、电流等。
这使得它可以实时监测电池组的工作状态，确保电池组在安全范围内工作。
2. 硬件保护机制：OZ3717具有独立的硬件保护机制，可以在检测到电池组出现异常情况时，如过充、过放、过流等，自动切断电池组的电源，以防止电池组受到损坏，提高系统的稳定性。
3. 电池均衡：OZ3717支持内部电池平衡功能。
在多串电池系统中，由于各种原因，各节电池的电量状态可能不一致。
OZ3717可以通过控制各节电池的充电和放电，使各节电池达到均衡状态，延长电池组的使用寿命。
4. 断线检测：OZ3717还具有断线检测功能。
当检测到电池组中的某一路电池出现断线故障时，它可以自动切断该路电池的电源，防止整个电池组受到影响。
总的来说，OZ3717通过实时监测、硬件保护、电池均衡和断线检测等功能，实现了对多串电池组的全面保护和管理，可广泛应用于ESS/UPS、电动工具、电动自行车以及轻型电动车等领域。

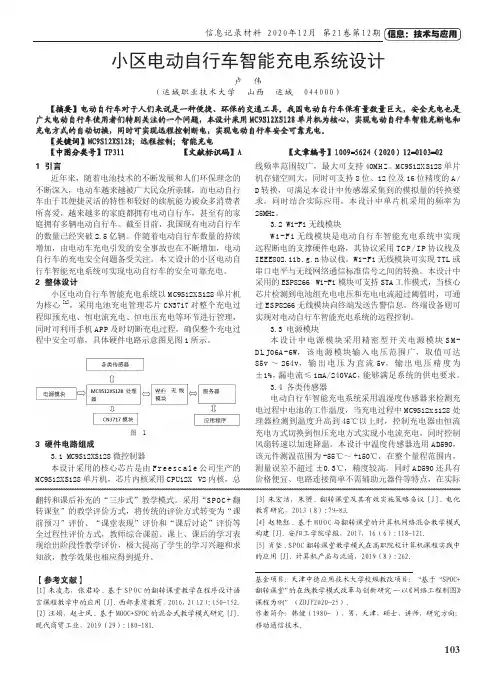

103翻转和课后补充的“三步式”教学模式。
采用“SPOC+翻转课堂”的教学评价方式，将传统的评价方式转变为“课前预习”评价、“课堂表现”评价和“课后讨论”评价等全过程性评价方式，教师综合课前、课上、课后的学习表现给出阶段性教学评价，极大提高了学生的学习兴趣和求知欲，教学效果也相应得到提升。
【参考文献】[1]朱凌志，张君玲.基于SPOC 的翻转课堂教学在程序设计语言课程教学中的应用[J].西部素质教育，2016，2（12）:150-152.[2]汪娟，赵士风.基于MOOC+SPOC 的混合式教学模式研究[J].现代商贸工业，2019（29）:180-181.[3]朱宏洁，朱赟.翻转课堂及其有效实施策略刍议[J].电化教育研究，2013（8）:79-83.[4]赵艳红.基于MOOC 与翻转课堂的计算机网络混合教学模式构建[J].安阳工学院学报，2017，16（6）:118-121.[5]肖坚.SPOC 翻转课堂教学模式在高职院校计算机课程实践中的应用[J].计算机产品与流通，2019（8）:262.基金项目：天津中德应用技术大学校级教改项目：“基于“SPOC+翻转课堂”的在线教学模式改革与创新研究--以《网络工程制图》课程为例”（ZDJY2020-25）。
作者简介：韩健（1980- ），男，天津，硕士，讲师，研究方向：移动通信技术。
1 引言近年来，随着电池技术的不断发展和人们环保理念的不断深入，电动车越来越被广大民众所亲睐，而电动自行车由于其便捷灵活的特性和较好的续航能力被众多消费者所喜爱，越来越多的家庭都拥有电动自行车，甚至有的家庭拥有多辆电动自行车。
截至目前，我国现有电动自行车的数量已经突破2.5亿辆。
伴随着电动自行车数量的持续增加，由电动车充电引发的安全事故也在不断增加，电动自行车的充电安全问题备受关注。
本文设计的小区电动自行车智能充电系统可实现电动自行车的安全可靠充电。
2 整体设计小区电动自行车智能充电系统以MC9S12XS128单片机为核心[1]，采用电池充电管理芯片CN3717对整个充电过程即预充电、恒电流充电、恒电压充电等环节进行管理，同时可利用手机APP 及时切断充电过程，确保整个充电过程中安全可靠，具体硬件电路示意图见图1所示。

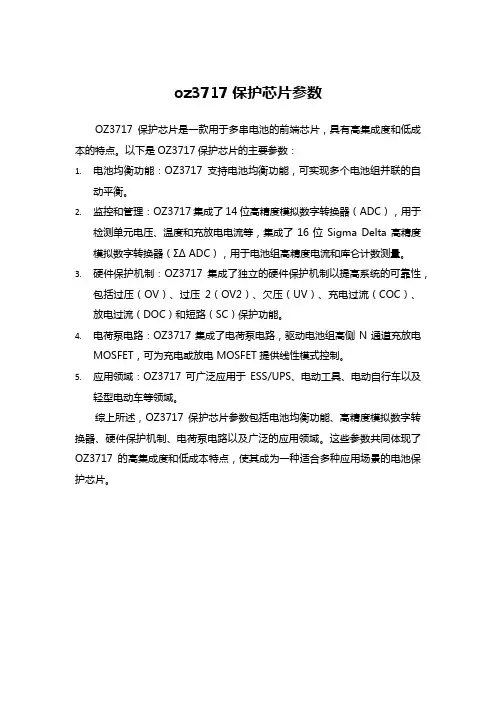

oz3717保护芯片参数
OZ3717保护芯片是一款用于多串电池的前端芯片，具有高集成度和低成本的特点。
以下是OZ3717保护芯片的主要参数：
1.电池均衡功能：OZ3717支持电池均衡功能，可实现多个电池组并联的自
动平衡。
2.监控和管理：OZ3717集成了14位高精度模拟数字转换器（ADC），用于
检测单元电压、温度和充放电电流等，集成了16位Sigma Delta 高精度模拟数字转换器（ΣΔ ADC），用于电池组高精度电流和库仑计数测量。
3.硬件保护机制：OZ3717集成了独立的硬件保护机制以提高系统的可靠性，
包括过压（OV）、过压2（OV2）、欠压（UV）、充电过流（COC）、放电过流（DOC）和短路（SC）保护功能。
4.电荷泵电路：OZ3717集成了电荷泵电路，驱动电池组高侧N通道充放电
MOSFET，可为充电或放电 MOSFET 提供线性模式控制。
5.应用领域：OZ3717可广泛应用于ESS/UPS、电动工具、电动自行车以及
轻型电动车等领域。
综上所述，OZ3717保护芯片参数包括电池均衡功能、高精度模拟数字转换器、硬件保护机制、电荷泵电路以及广泛的应用领域。
这些参数共同体现了OZ3717的高集成度和低成本特点，使其成为一种适合多种应用场景的电池保护芯片。

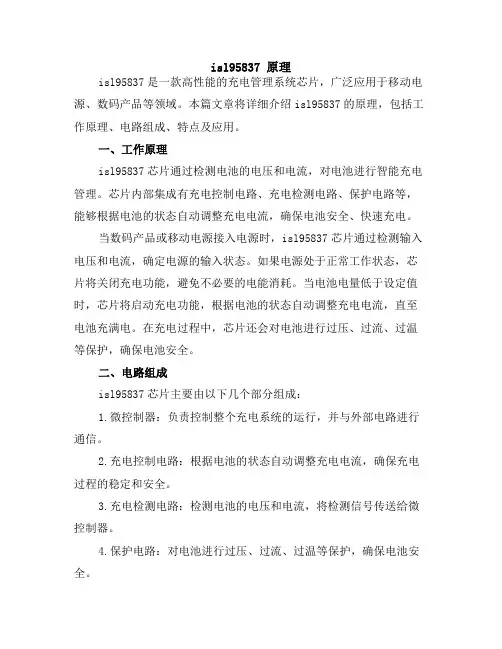

isl95837 原理isl95837是一款高性能的充电管理系统芯片，广泛应用于移动电源、数码产品等领域。
本篇文章将详细介绍isl95837的原理，包括工作原理、电路组成、特点及应用。
一、工作原理isl95837芯片通过检测电池的电压和电流，对电池进行智能充电管理。
芯片内部集成有充电控制电路、充电检测电路、保护电路等，能够根据电池的状态自动调整充电电流，确保电池安全、快速充电。
当数码产品或移动电源接入电源时，isl95837芯片通过检测输入电压和电流，确定电源的输入状态。
如果电源处于正常工作状态，芯片将关闭充电功能，避免不必要的电能消耗。
当电池电量低于设定值时，芯片将启动充电功能，根据电池的状态自动调整充电电流，直至电池充满电。
在充电过程中，芯片还会对电池进行过压、过流、过温等保护，确保电池安全。
二、电路组成isl95837芯片主要由以下几个部分组成：1.微控制器：负责控制整个充电系统的运行，并与外部电路进行通信。
2.充电控制电路：根据电池的状态自动调整充电电流，确保充电过程的稳定和安全。
3.充电检测电路：检测电池的电压和电流，将检测信号传送给微控制器。
4.保护电路：对电池进行过压、过流、过温等保护，确保电池安全。
5.电源管理电路：为芯片各部分提供稳定的电源，确保芯片正常工作。
三、特点isl95837芯片具有以下特点：1.智能充电管理：根据电池的状态自动调整充电电流，确保充电过程的稳定和安全。
2.高效节能：在电源正常工作时，关闭充电功能，避免不必要的电能消耗。
3.保护功能完善：对电池进行过压、过流、过温等保护，确保电池安全。
4.适用范围广：适用于各种数码产品、移动电源等场合。
5.集成度高：芯片内部集成了多种电路，减少了外部电路的复杂性和成本。
四、应用isl95837芯片广泛应用于移动电源、数码产品、车载电源等领域的充电管理系统中。
它可以实现对电池的智能充电管理，确保充电过程的稳定和安全，同时具有高效节能、保护功能完善等特点，受到了广泛关注和应用。

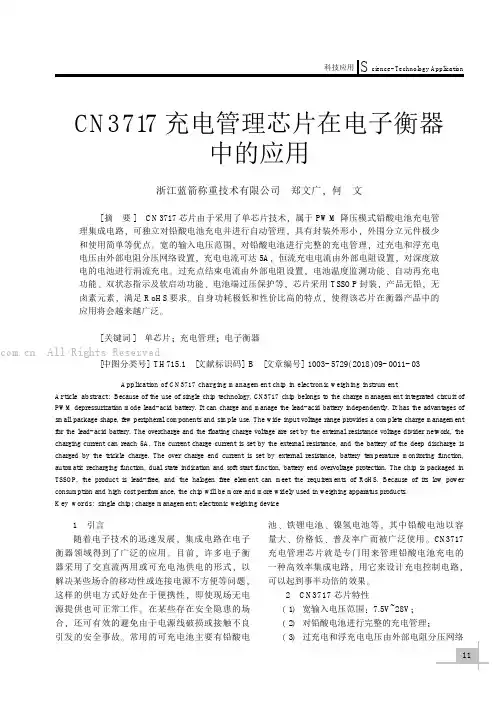

CN3717充电管理芯片在电子衡器中的应用浙江蓝箭称重技术有限公司郑文广,何文[摘要]C N3717芯片由于采用了单芯片技术,属于PW M降压模式铅酸电池充电管理集成电路,可独立对铅酸电池充电并进行自动管理,具有封装外形小,外围分立元件极少和使用简单等优点。
宽的输入电压范围,对铅酸电池进行完整的充电管理,过充电和浮充电电压由外部电阻分压网络设置,充电电流可达5A,恒流充电电流由外部电阻设置,对深度放电的电池进行涓流充电。
过充点结束电流由外部电阻设置,电池温度监测功能、自动再充电功能、双状态指示及软启动功能、电池端过压保护等,芯片采用T SSO P封装,产品无铅,无卤素元素,满足R oH S要求。
自身功耗极低和性价比高的特点,使得该芯片在衡器产品中的应用将会越来越广泛。
[关键词]单芯片;充电管理;电子衡器[中图分类号]T H715.1[文献标识码]B[文章编号]1003-5729(2018)09-0011-03A ppl i cat i on of C N3717chargi ng m anagem ent chi p i n el ect roni c w ei ghi ng i nst rum entA rt i cl e abs t ract:Because of t he use of si ngl e chi p t echnol ogy,C N3717chi p bel ongs t o t he char ge m anagem ent i nt egr at ed ci r cui t of PW M depr es sur i zat i on m ode l ead-aci d bat t er y.I tcan char ge and m anage t he l ead-aci d bat t er y i ndependent l y.I t has t he advant ages of s m al lpackage shape,f ew per i pher alcom ponent s and s i m pl e us e.The w i de i nputvol t age r ange pr ovi des a com pl et e char ge m anagem ent f or t he l ead-aci d bat t er y.The over char ge and t he f l oat i ng char ge vol t age ar e set by t he ext er nal r es i s t ance vol t age di vi der net wor k,t he char gi ng cur r ent can r each5A.The cur r ent char ge cur r ent i s s et by t he ext er nal r es i st ance,and t he bat t er y of t he deep di s char ge i s char ged by t he t r i ckl e char ge.The over char ge end cur r ent i s set by ext er nal r es i s t ance,bat t er y t em per at ur e m oni t or i ng f unct i on, aut om at i c r echar gi ng f unct i on,dual s t at e i ndi cat i on and s of t s t ar t f unct i on,bat t er y end over vol t age pr ot ect i on.The chi p i s packaged i n TSSO P,t he pr oduct i s l ead-f r ee,and t he hal ogen f r ee el em ent can m eet t he r equi r em ent s of R oH S.Because of i t s l ow pow er cons um pt i on and hi gh cos tper f or m ance,t he chi p wi l lbe m or e and m or e wi del y used i n wei ghi ng appar at us pr oduct s.K ey w ords:s i ngl e chi p;char ge m anagem ent;el ect r oni c wei ghi ng devi ce1引言随着电子技术的迅速发展,集成电路在电子衡器领域得到了广泛的应用。

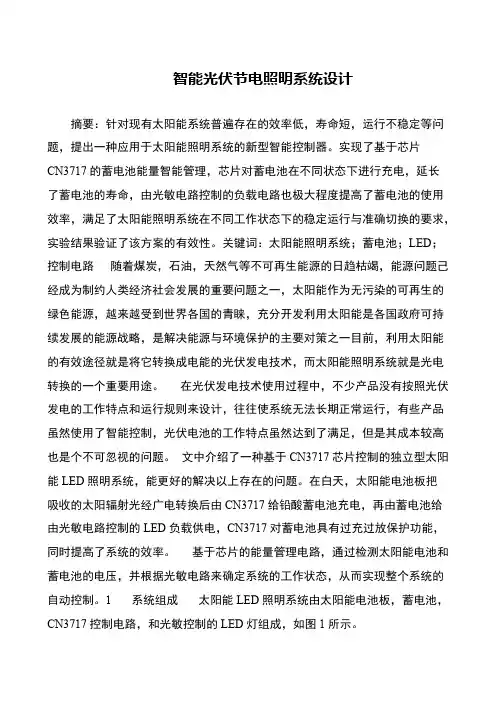

智能光伏节电照明系统设计摘要：针对现有太阳能系统普遍存在的效率低，寿命短，运行不稳定等问题，提出一种应用于太阳能照明系统的新型智能控制器。
实现了基于芯片CN3717的蓄电池能量智能管理，芯片对蓄电池在不同状态下进行充电，延长了蓄电池的寿命，由光敏电路控制的负载电路也极大程度提高了蓄电池的使用效率，满足了太阳能照明系统在不同工作状态下的稳定运行与准确切换的要求，实验结果验证了该方案的有效性。
关键词：太阳能照明系统；蓄电池；LED；控制电路随着煤炭，石油，天然气等不可再生能源的日趋枯竭，能源问题己经成为制约人类经济社会发展的重要问题之一，太阳能作为无污染的可再生的绿色能源，越来越受到世界各国的青睐，充分开发利用太阳能是各国政府可持续发展的能源战略，是解决能源与环境保护的主要对策之一目前，利用太阳能的有效途径就是将它转换成电能的光伏发电技术，而太阳能照明系统就是光电转换的一个重要用途。
在光伏发电技术使用过程中，不少产品没有按照光伏发电的工作特点和运行规则来设计，往往使系统无法长期正常运行，有些产品虽然使用了智能控制，光伏电池的工作特点虽然达到了满足，但是其成本较高也是个不可忽视的问题。
文中介绍了一种基于CN3717芯片控制的独立型太阳能LED照明系统，能更好的解决以上存在的问题。
在白天，太阳能电池板把吸收的太阳辐射光经广电转换后由CN3717给铅酸蓄电池充电，再由蓄电池给由光敏电路控制的LED负载供电，CN3717对蓄电池具有过充过放保护功能，同时提高了系统的效率。
基于芯片的能量管理电路，通过检测太阳能电池和蓄电池的电压，并根据光敏电路来确定系统的工作状态，从而实现整个系统的自动控制。
1 系统组成太阳能LED照明系统由太阳能电池板，蓄电池，CN3717控制电路，和光敏控制的LED灯组成，如图1所示。

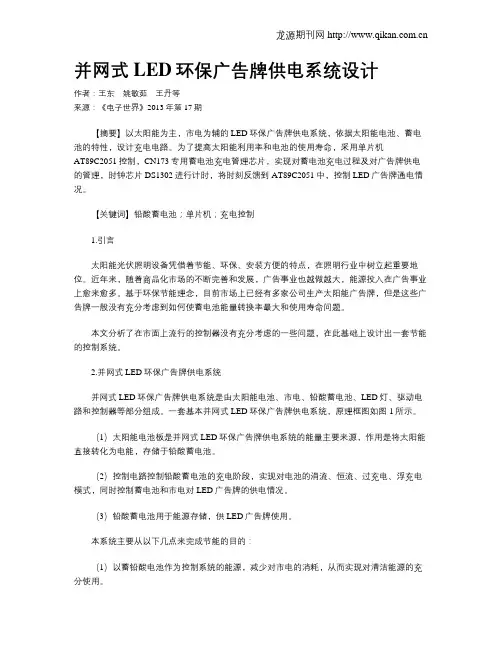

并网式LED环保广告牌供电系统设计作者：王东姚敏茹王丹等来源：《电子世界》2013年第17期【摘要】以太阳能为主，市电为辅的LED环保广告牌供电系统，依据太阳能电池、蓄电池的特性，设计充电电路。
为了提高太阳能利用率和电池的使用寿命，采用单片机AT89C2051控制，CN173专用蓄电池充电管理芯片，实现对蓄电池充电过程及对广告牌供电的管理，时钟芯片DS1302进行计时，将时刻反馈到AT89C2051中，控制LED广告牌通电情况。
【关键词】铅酸蓄电池；单片机；充电控制1.引言太阳能光伏照明设备凭借着节能、环保、安装方便的特点，在照明行业中树立起重要地位。
近年来，随着商品化市场的不断完善和发展，广告事业也越做越大，能源投入在广告事业上愈来愈多。
基于环保节能理念，目前市场上已经有多家公司生产太阳能广告牌，但是这些广告牌一般没有充分考虑到如何使蓄电池能量转换率最大和使用寿命问题。
本文分析了在市面上流行的控制器没有充分考虑的一些问题，在此基础上设计出一套节能的控制系统。
2.并网式LED环保广告牌供电系统并网式LED环保广告牌供电系统是由太阳能电池、市电、铅酸蓄电池、LED灯、驱动电路和控制器等部分组成。
一套基本并网式LED环保广告牌供电系统，原理框图如图1所示。
（1）太阳能电池板是并网式LED环保广告牌供电系统的能量主要来源，作用是将太阳能直接转化为电能，存储于铅酸蓄电池。
（2）控制电路控制铅酸蓄电池的充电阶段，实现对电池的涓流、恒流、过充电、浮充电模式，同时控制蓄电池和市电对LED广告牌的供电情况。
（3）铅酸蓄电池用于能源存储，供LED广告牌使用。
本系统主要从以下几点来完成节能的目的：（1）以蓄铅酸电池作为控制系统的能源，减少对市电的消耗，从而实现对清洁能源的充分使用。
（2）根据光敏电阻的特性，实现控制铅酸蓄电池充电的大致时间。
通常来说，在天气良好的情况下，中午时分太阳光最强，光能最为充分，太阳能电池板单位时间转换效率最高，此时对铅酸蓄电池充电，充分利用太阳能，所需的时间最短。

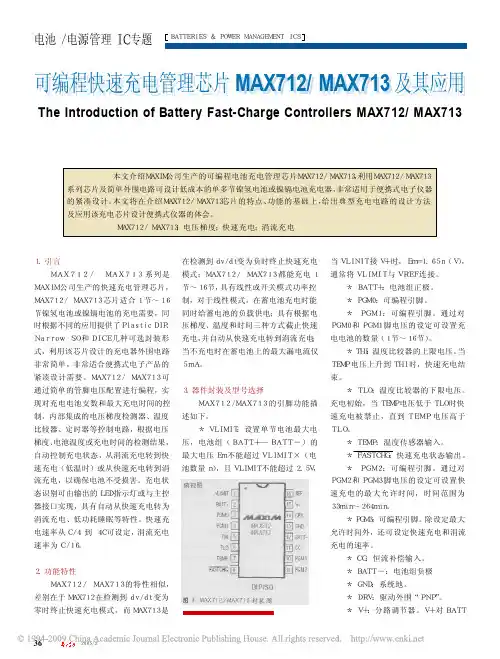

快速电池充电控制器MAX712／713的原理及应用
李清
【期刊名称】《集成电路应用》
【年(卷),期】1995(000)001
【摘要】一、引言 MAX712/713是一种用于Nickel Metal Hydride(NiMH)和Nickel Cadmium(NiCd)电池的快速充电控制器,它具有以下特点: 1)可充电1～16节电池;2)快速充电速度为C/3～4C,缓慢充电速度为C/16; 3)可在快速充电与缓慢充电间自动转换;4)通过电压斜率检测器、温度比较器和定时器来决定快速充电的结束与否:5) 由一直流电源通过在板上的+5V稳压器对其供电,此直流电源至少应比最大电池电压高1V,+5V的稳压器还可对外部逻辑电路供电;6)充电的同时可对电池的负载供电,不充电时从电池吸取的最大电流为5μA。
【总页数】4页(P11-14)
【作者】李清
【作者单位】无
【正文语种】中文
【中图分类】TM910.6
【相关文献】
1.蓄电池快速充电控制器MAX713/MAX712及其应用 [J], 杨汝
2.蓄电池快速充电控制器MAX713／MAX712及其应用 [J], 杨汝
3.MAX713镍铬电池快速充电控制器原理及应用 [J], 侯玉珍;于恩生
4.可编程快速充电管理芯片MAX712/MAX713及其应用 [J], 蒋勇
5.可编程快速充电管理芯片MAX712/MAX713及其应用 [J], 孙景旭
因版权原因，仅展示原文概要，查看原文内容请购买。
专利名称：一种电池充电控制电路专利类型：实用新型专利
发明人：费新华
申请号：CN201220653593.8
申请日：20121130
公开号：CN202906543U
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电池充电控制电路。
现有的电池充电控制电路较为复杂，成本也较高，功耗相对也较大。
本实用新型包括充电输入端和电池，所述的充电输入端分别经充电指示电路和稳压电路连接了电池，所述的稳压电路和电池之间并接了恒流电路。
在稳压电路和恒流电路的作用下，可以实现对电池进行稳压恒流的充电，同时充电指示电路可以在电池被充满的时候提示已经充满，电路简单，成本较低，功耗较低。
申请人：费新华
地址：313100 浙江省湖州市稚城镇风铃绿洲一期16幢301
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：魏亮
更多信息请下载全文后查看。
5A铅酸电池充电管理集成电路CN3717应用电路图1、简介CN3717是可以对铅酸电池进行恒流/恒压充电的充电器电路。
该芯片是PWM降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行全面自动管理，具有封装外形小，外围元器件少和使用简单等优点，非常适合便携式应用领域。
2、特点●宽输入电压范围：7.5V 到28V●对铅酸电池进行完整的充电管理●过充电和浮充电电压由外部电阻分压网络设置●充电电流达5A●PWM开关频率：300KHz●恒流充电电流由外部电阻设置●对深度放电的电池进行涓流充电●过充点结束电流由外部电阻设置●电池温度监测功能●自动再充电功能●双状态指示●软启动功能●电池端过压保护●工作环境温度：－40℃ 到 ＋85℃●采用16管脚TSSOP 封装●产品无铅，无卤素元素，满足RoHS3、应用●铅酸电池充电●不间断电源●备用电池应用●便携式工业和医疗仪器●独立电池充电器典型应用电路1使用温度监控功能，充电显示和充电结束显示。
①输入电源VCC的选择：CN3717是降压型铅酸电池充电管理，所以输入电压要比输出电压高，一般情况下，比串联的充电电池电压高2V为宜，但是最高不能超过28V。
②电容的选择：输入输出电容可根据具体电路的纹波系数选择，如果电路的纹波比较大，应当选择一个大一点的电容，纹波比较小，选择一个比较小的电容，一般情况下选择50V10uF即可，电解电容为宜；C2，C3，C4，C5都为陶瓷电容，选择应用电路图中的数值即可。
C7也为陶瓷电容，数值满足公式：C7=8×(R6/R7)(pF)。
③PMOS管M1的选择：一般情况下当充电电流小于2.5A时，选择AO3407A；当充电电流为2.5A—5A时，选择SI4435DY。
④肖特基二极管D1和D2的选择：一般情况下当充电电流小于2.5A时，选择30BQ015；当充电电流为2.5A—5A时，选择50WQ03FN。
⑤电感L的选择：如下表所示。

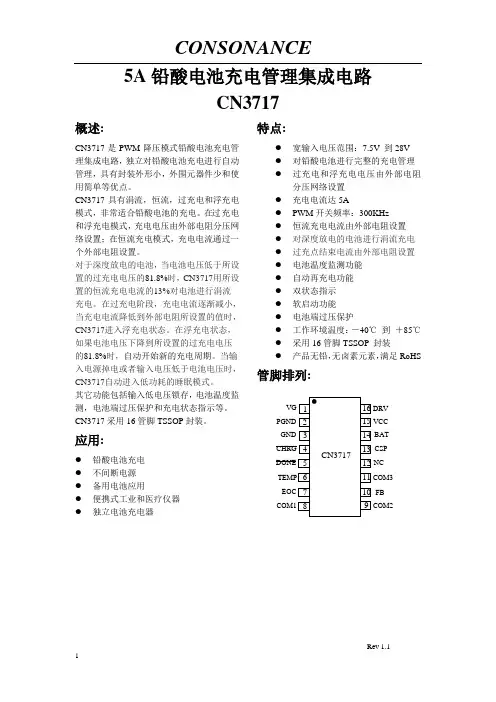

如韵电子 CONSONANCE Rev 1.15A 铅酸电池充电管理集成电路CN3717概述:CN3717是PWM 降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3717具有涓流，恒流，过充电和浮充电模式，非常适合铅酸电池的充电。
在过充电和浮充电模式，充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的电池，当电池电压低于所设置的过充电电压的81.8%时，CN3717用所设置的恒流充电电流的13%对电池进行涓流充电。
在过充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，CN3717进入浮充电状态。
在浮充电状态，如果电池电压下降到所设置的过充电电压的81.8%时，自动开始新的充电周期。
当输入电源掉电或者输入电压低于电池电压时，CN3717自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
CN3717采用16管脚TSSOP 封装。
应用:●铅酸电池充电 ● 不间断电源 ● 备用电池应用● 便携式工业和医疗仪器 ● 独立电池充电器特点:● 宽输入电压范围：7.5V 到28V ● 对铅酸电池进行完整的充电管理 ● 过充电和浮充电电压由外部电阻分压网络设置 ● 充电电流达5A● PWM 开关频率：300KHz ● 恒流充电电流由外部电阻设置 ● 对深度放电的电池进行涓流充电 ● 过充点结束电流由外部电阻设置 ● 电池温度监测功能 ● 自动再充电功能 ● 双状态指示 ● 软启动功能 ● 电池端过压保护 ● 工作环境温度：－40℃ 到 ＋85℃ ● 采用16管脚TSSOP 封装 ● 产品无铅，无卤素元素，满足RoHS管脚排列:BAT VCC DRV COM2COM3NC FB CSP典型应用电路:图1 典型应用电路订购信息:管脚描述:极限参数VCC，VG，DRV，CHRG，DONE到GND的电压…….…－0.3V to 30VCSP，BA T到GND的电压………………………………..…－0.3V to 28VCOM3到GND的电压…………………………………...…….6.5V其它管脚到GND的电压………………………..........………－0.3V to V COM3+0.3V存储温度……………………………………………...……..…－65℃---150℃工作环境温度………………………….…………………….…－40℃---85℃焊接温度(10 秒)…………………………………………..……300℃超出以上所列的极限参数可能造成器件的永久损坏。
以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证，长期在这种条件下还会影响器件的可靠性。
电气特性: （VCC=15V，T管脚下拉电流管脚漏电流注1：V OC 是在过充电模式BAT 管脚的调制电压详细描述:CN3717是PWM 降压型铅酸电池充电管理芯片，具有涓流，恒流，过充电和浮充电模式。
恒流充电电流由连接于CSP 管脚和BAT 管脚之间的电流检测电阻R CS 设置，在过充电和浮充电模式，充电电压由外部电阻分压网络设置。
当VCC 管脚电压大于低压锁存阈值，并且大于电池电压时，充电器正常工作，对电池充电。
如果电池电压低于所设置的过充电电压的81.8%时，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的13%。
当电池电压大于所设置的过充电电压的81.8%时，充电器进入恒流充电模式，此时充电电流由内部的175mV 基准电压和一个外部电阻R CS 设置，即充电电流为175mV/R CS 。
当电池电压继续上升接近过充电电压时，充电器进入过充电模式，充电电流逐渐减小。
当充电电流减小到EOC 管脚电阻设置的过充电结束电流时，CN3717进入浮充电模式，此时BAT 管脚电压被调制在浮充电电压，此时漏极开路输出管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出管脚内部的晶体管接通，输出低电平，以指示浮充电状态。
在浮充电状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值(过充电电压的81.8%)，那么也将自动开始新的充电周期。
当输入电压掉电时，CN3717自动进入睡眠模式，内部电路被关断，这样可以减少电池的电流消耗，延长待机时间。
为了监测电池温度，需要在TEMP 管脚和GND 管脚之间连接一个10k Ω的负温度系数的热敏电阻。
如果电池温度超出正常范围，充电过程将被暂停，直到电池温度回复到正常温度范围内为止。
CN3717内部还有一个过压比较器，当BAT 管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT 管脚电压上升到过充电电压的1.08倍时，过压比较器动作，关断片外的P 沟道MOS 场效应晶体管，充电器暂时停止，直到BAT 管脚电压回复到恒压充电电压以下。
在某些情况下，比如在电池没有连接到充电器上，或者电池突然断开，BAT 管脚的电压可能会达到过压保护阈值。
此为正常现象。
充电电流和充电电压示意图如图2所示。
电池电压图2 充电过程示意图应用信息低电压锁存(UVLO)芯片内部的低电压锁存电路监测输入电压，当输入电压低于6V(典型值)时，内部电路被关断，充电器不工作。
过充电电压的设置如图1所示，电池端的电压通过电阻R6和R7构成的电阻分压网络反馈到FB管脚，CN3717根据FB管脚的电压决定充电状态。
当FB管脚的电压接近3.6V时，充电器进入过充电状态。
在过充电状态，充电电流逐渐下降，BAT管脚电压保持不变。
考虑到流入FB管脚的偏置电流，在过充电状态电池端对应的的电压为：V BA T＝3.6×(1＋R7／R6)＋I B×R7其中，I B是FB管脚的偏置电流，其典型值为40nA。
从上式可以看到，FB管脚偏置电流导致电阻分压网络的分压结果存在误差，误差值为I B×R7。
假设R7＝500KΩ，那么误差值约为20毫伏。
所以在设计电阻分压网络时，应该将上述误差考虑在内。
可设置的过充电电压不能大于25V。
由于电阻R6和R7会从电池消耗一定的电流，在选取R6和R7的电阻值时，应首先根据所允许消耗的电流选取R6＋R7的值，然后再根据上式分别计算R6和R7的值。
涓流充电在充电状态，如果电池电压低于所设置的过充电电压的81.8%，充电器进入涓流充电模式，此时充电电流为所设置的恒流充电电流的13%。
充电电流的设置恒流充电电流由下式决定：其中：I CH是恒流充电电流R CS是连接于CSP管脚和BAT管脚之间的充电电流检测电阻过充电结束电流的设置在过充电模式，充电电流逐渐减小，当充电电流减小到EOC管脚的电阻所设置的过充电结束电流时，过充电结束，充电器进入浮充电状态。
过充电结束电流由下式决定：其中：●I EOC过充电结束电流，单位为安培●Rext 是从EOC管脚到地之间连接的电阻，单位为欧姆。
Rext 的电阻值不能大于100KΩ，否则充电将不能正常结束。
●R CS是在CSP管脚和BAT管脚之间的充电电流检测电阻，单位为欧姆。
根据上面的公式可以计算过充电结束电流与恒流充电电流的比值：当Rext=0时，I EOC/I CH=10.5%，即可设置的最小过充电结束电流为所设置的恒流充电电流的10.5%。
当Rext=100KΩ时，I EOC/I CH=83.5%，即可设置的最大过充电结束电流为所设置的恒流充电电流的83.5%。
浮充电模式过充电状态结束以后CN3717进入浮充电状态，在浮充电状态，BAT管脚的电压被调制在过充电电压(V OC)的93.1%。
浮充电模式的存在可以弥补由于电池自放电或者负载所导致的电池能量损失。
自动再充电在浮充电状态，如果输入电源和电池仍然连接在充电器上，由于电池自放电或者负载的原因，电池电压逐渐下降，当电池电压降低到所设置的过充电电压的81.8%时，将开始新的充电周期。
电池温度监测为了监测电池的温度，需要一个紧贴电池的负温度系数的热敏电阻。
当电池的温度超出可以接受的范围时，充电将被暂时停止，直到电池温度回复到正常范围内。
负温度系数的热敏电阻应该连接在TEMP管脚和地之间。
在芯片内部，TEMP管脚连接到两个比较器的输入端，其低电压阈值为175毫伏，对应正常温度范围的上限温度点；高电压阈值为1.6伏特，对应正常温度范围的下限温度点。
TEMP管脚的上拉电流为50uA，所以负温度系数的热敏电阻值在25℃时应该为10kΩ，在上限温度点时其电阻值应该大约为3.5kΩ(约对应50℃)；在下限温度点时其电阻值应该大约为32kΩ(约对应0℃)。
一些负温度系数热敏电阻，比如TH11-3H103F，MF52(10 kΩ)，QWX-103和NCP18XH103F03RB等，都能与CN3717配合使用。
前面所列负温度系数的热敏电阻的型号仅供参考，用户可以根据具体需要选择合适的型号。
如果在上限温度点和下限温度点处负温度系数热敏电阻值比3.5 kΩ和32kΩ稍微大一点，用户可以通过同热敏电阻并联一个普通电阻，将正常工作温度范围向下移动；反之，可以同热敏电阻串联一个普通电阻，将正常工作温度范围向上移动。
如果不用电池温度监测功能，只要在TEMP管脚到地之间接一个10KΩ的电阻即可。
状态指示CN3717有两个漏极开路状态指示输出端：管脚和管脚。
在涓流，恒流和过充电状态，管脚被内部晶体管下拉到低电平，在其它状态管脚为高阻态。
在浮充电状态，管脚被内部晶体管下拉到低电平，在其它状态，管脚为高阻态。
当电池没有接到充电器时，CN3717将输出电容充电到浮充电电压，并保持在浮充电状态。
当不用状态指示功能时，将不用的状态指示输出端接到地。
表1列明了两个状态指示端口对应的充电器状态。
这里假设红色LED 连接到管脚，绿色LED连接到管脚表1 状态指示说明片外功率管驱动CN3717的DRV管脚用于驱动片外MOS场效应晶体管的栅极，该管脚能够提供比较大的瞬态电流以快速接通和关断片外MOS场效应晶体管。
在驱动2nF的负载情况下，上升时间和下降时间典型值为40nS。
一般来讲，一个导通电阻为50毫欧的MOS场效应晶体管的等效电容大约为2nF。
CN3717内部有钳位电路，以保证DRV管脚的低电平比VCC管脚的电压低8V(最大值)。
比如，假设VCC的电压为20V，那么DRV管脚的低电平为最小12V。
这样，一些具有极低导通电阻的低压P沟道MOS场效应晶体管可以与CN3717配合使用，从而提高了充电器的工作效率。
回路补偿为了保证电流调制回路和电压调制回路的稳定性，需要下面的回路补偿元件：(1) 从COM1管脚到地之间接一个470pF的电容(图1中的电容C3)(2) 从COM2到地之间串联连接一个120Ω的电阻和一个220nF的瓷片电容(图1中的R4和C4)(3) 从COM3到地之间连接一个100nF的瓷片电容(图1中的电容C2)(4) 图1中的电容C7的取值大致按照右式估算：C7＝8×(R6／R7) (pF)输入和输出电容输入电容对输入电源起滤波作用，需要吸收在输入电源上产生的纹波电流，所以输入电容必须有足够的额定纹波电流。
