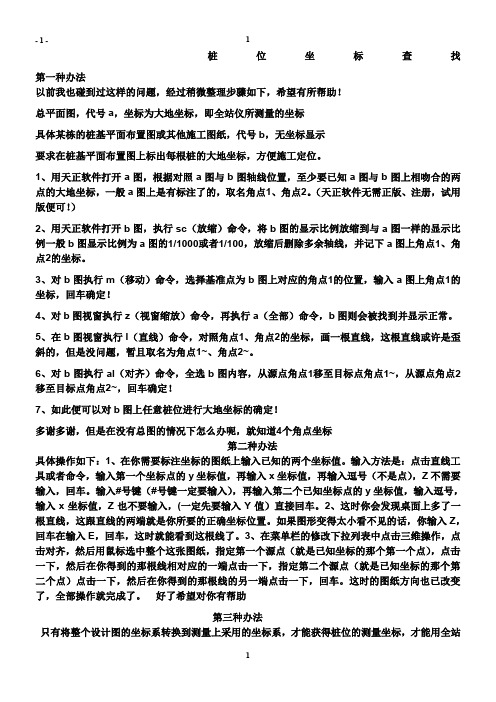

桩位坐标查找第一种办法以前我也碰到过这样的问题，经过稍微整理步骤如下，希望有所帮助！总平面图，代号a，坐标为大地坐标，即全站仪所测量的坐标具体某栋的桩基平面布置图或其他施工图纸，代号b，无坐标显示要求在桩基平面布置图上标出每根桩的大地坐标，方便施工定位。
1、用天正软件打开a图，根据对照a图与b图轴线位置，至少要已知a图与b图上相吻合的两点的大地坐标，一般a图上是有标注了的，取名角点1、角点2。
（天正软件无需正版、注册，试用版便可！）2、用天正软件打开b图，执行sc（放缩）命令，将b图的显示比例放缩到与a图一样的显示比例一般b图显示比例为a图的1/1000或者1/100，放缩后删除多余轴线，并记下a图上角点1、角点2的坐标。
3、对b图执行m（移动）命令，选择基准点为b图上对应的角点1的位置，输入a图上角点1的坐标，回车确定！4、对b图视窗执行z（视窗缩放）命令，再执行a（全部）命令，b图则会被找到并显示正常。
5、在b图视窗执行l（直线）命令，对照角点1、角点2的坐标，画一根直线，这根直线或许是歪斜的，但是没问题，暂且取名为角点1~、角点2~。
6、对b图执行al（对齐）命令，全选b图内容，从源点角点1移至目标点角点1~，从源点角点2移至目标点角点2~，回车确定！7、如此便可以对b图上任意桩位进行大地坐标的确定！多谢多谢，但是在没有总图的情况下怎么办呢，就知道4个角点坐标第二种办法具体操作如下：1、在你需要标注坐标的图纸上输入已知的两个坐标值。
输入方法是：点击直线工具或者命令，输入第一个坐标点的y坐标值，再输入x坐标值，再输入逗号（不是点），Z不需要输入，回车。
输入#号键（#号键一定要输入），再输入第二个已知坐标点的y坐标值，输入逗号，输入x坐标值，Z也不要输入，(一定先要输入Y值）直接回车。
2、这时你会发现桌面上多了一根直线，这跟直线的两端就是你所要的正确坐标位置。
如果图形变得太小看不见的话，你输入Z，回车在输入E，回车，这时就能看到这根线了。
桩基工程概况ZJ1.1工程测量、定位放线记录ZJ1.2桩基工程开工报告ZJ1.4 建设单位:扬州市贵宇房地产开发有限公司桩基工程竣工报告ZJ1.5桩位测量记录ZJ1.6验收表日期：2006年8月26日桩 位 偏 差 汇 总 表工程名称：贵宇商业广场一号楼 单位：㎝ 图例： 检测日期： 年 月 日施工单位： 监理单位：桩基工程质量控制资料核查 ZJ1.7预制桩（钢桩）进场验收表 ZJ2.1施工组织设计、施工方案审批表预制桩接桩隐蔽工程验收记录 ZJ2.31、查接桩材料。
钢板、螺栓、螺板、焊条、硫磺胶泥的出厂合格证及试验报告；材料（构配件）、设备进场使用报验单 A3.2桩基子分部工程质量验收记录 ZJ3.0先张法预应力管桩分项工程检验批质量验收记录 ZJ3.2桩基分项工程质量验收记录TJ统表桩基工程质量验收报告14工程开工报审表A1工程竣工报验单A7工程名称：江苏熔盛造船厂—设计桩型：PHC-AB800（110）-C80 施工机械：YBD-22A 桩锤类型：DD10.3T导杆式柴油锤设计桩长：25.00M工程名称：江苏熔盛造船厂—1#船坞工程设计桩型：PHC-AB600（110）-C80 施工机械：YBD-22A 桩锤类型：DD8.3T导杆式柴油锤设计桩长：38.00M施工组织设计／方案报审表A3.1承包单位资格报审表A3.6江苏省建设厅监制施工测量报验单A3.5工程款支付申请表A4.3江苏省建设厅监制工序质量报验单Ａ３.３江苏省建设厅监制混凝土浇筑报审表3.6工程款支付申请表A4.3工程复工报审表A6江苏省建设厅监制工程进度计划报审表A2.1江苏省建设厅监制工序质量报验单（通用）A3.3工程计量报审表A4.1江苏省建设厅监制施工安全生产管理体系报审表工程名称：贵宇商业广场编号：A3.2- 001技术核定单文件收发簿编号：。
测量抽检资料样本施工准备阶段测量用表一、施工准备阶段测量监理主要工作及报审要求：1、督促项目部报审测量组人员情况和测量仪器检定证书，采用承包人报告单[浙公路(JL)047）]上报；附件内容包括测量人员一览表、学历证、职称证、身份证、工作简历、测量仪器一览表、仪器检定证书；2、督促项目部进行控制点复测，并报控制点复测报告，采用导线及水准控制点复测结果审批表[浙公路(JL)028）]上报，附件内容包括复测说明、测量成果汇总表、测量成果对照表、测量成果计算表、原始测量数据、控制点布置图、仪器检定证书、控制点设计坐标和高程一览表，并对项目部所上报控制点平行复测对比后审批；3、原地面复测报告采用承包人报告单[浙公路(JL)047）]上报，表格要进行修改，增加设计单位审批栏，附件内容包括复测说明、土石方汇总与设计量对比表、土石方计算表、断面图、原始横断面测量数据、仪器检定证书；监理办按监理规范抽检比例复测一般不低于20%；4、建立测量仪器台账，采用试验仪器周期检定表，表头改为测量仪器；5、主要结构物桩位坐标及高程复核验算，采用承包人报告单[浙公路(JL)047）]上报；二、施工阶段测量监理抽检资料浙公路（JL）028项目名称工程项目导线及水准控制点复测结果审批表施工单位：中标企业名称合同号：监理单位：浙江公路水运工程监理有限公司编号：浙公路（JL）029项目名称工程项目施工放样报验单施工单位：中标企业名称合同号：监理单位：浙江公路水运工程监理有限公司编号：注：从基准点引出的工程控制桩的重点桩位监理工程师应进行复测，并附测量资料。
注：本表建议用在分项开工报告中及隧道进洞口控制桩的加密项目名称工程项目水准测量记录表施工单位：中标企业名称合同号：监理单位：浙江公路水运工程监理有限公司编号：浙路（GL）127注：本表在使用水准仪的情况下使用，使用时要求进行闭合项目名称工程项目测量检测记录表（原为平面位置检测记录表）施工单位：中标企业名称合同号：监理单位：浙江公路水运工程监理有限公司编号：浙路（GL）128本图按照实际情况进行修改，肋板、U型桥台、主桥高墩柱等测点设计值(m) 实测值 (m)X Y Z X Y Z1 3046336.472525.31510.4373046336.1472525.3510.434以△x做为横向偏位值，△y做为纵向偏位值，△z做为高程偏差值。
桥梁桩基坐标计算可以在施工图中找到已知设计参数每个桥墩的墩台中心设计桩号、法向偏距、走向偏角和每个桩基的测量坐标，施工之前，应先验算每个桩基坐标数据，并与设计坐标相符后才能进行桥墩桩基工作。
（1）计算原理:
桥梁属于路线构筑物的组成部分，桥墩桩基的平面位置及其排列方向是以墩台中心的平面坐标及其走向方位角为基准，按照一定的法向偏距与走向偏角设计的，而墩台中心的平面坐标（Oj#,Oj#）及其走向方位角可以使用设计给出的墩台中心设计桩号，根据路线平曲线设计数据算出，因此，桥墩桩基坐标与路线平曲线关系式通过墩台中心设计桩号联系的。
下图：(计算原理图)
如图：设图纸给出的桥墩墩台设计桩号Zj#，法向偏距为dx，走向偏角为δ，图中桩基与承台与承台尺寸从墩台大样图获取。
设根据平曲线墩台中心设计桩号Zj#算出的其对应的方位角走向aj#，以及对应的中桩坐标Zx，Zy。
；墩台中心坐标系X坐标轴方位角a为：
偏向左为负，偏向右为正；
墩台中心Oj#坐标计算公式：
（2）桥墩中心坐标以及方位角求出，桥墩各个部位坐标计算即可通过结构图上的结构尺寸以及夹角来验算井桩以及各个部位的坐标，下面不再累述。
济祁高速公路（淮南至合肥段）路基工程建设项目
施工放样报验单
监-02
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
检验申请批复单
监-08
路基、构造物、路面高程测量表
检-02
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
K80+885.5 25#-1桩基护筒检测表
检-28
检验申请批复单
监-08
钻孔桩灌注混凝土施工前检查表
检-38
济祁高速公路（淮南至合肥段）路基工程建设项目
钻孔灌注桩钻孔原始记录表
检-26
济祁高速公路（淮南至合肥段）路基工程建设项目灌注桩钢筋骨架制作及安装质量检验表
检-40
济祁高速公路（淮南至合肥段）路基工程建设项目路基、构造物、路面高程测量表
检-02
路基、结构物、路面坐标放样检查表
检-37
钢筋加工及安装分项工程质量检验评定表
评-22
检验申请批复单
监-08
混凝土施工原始记录表
检-23
水下混凝土灌注原始记录表
检-27
检验申请批复单
监-08
济祁高速公路（淮南至合肥段）路基工程建设项目
路基、结构物、路面坐标放样检查表
检-37
路基、构造物、路面高程测量表
检-02
#桩基完工检测表
检-29
钻孔灌注桩分项工程质量检验评定表（参照钢筋分项填写）
评-27。
