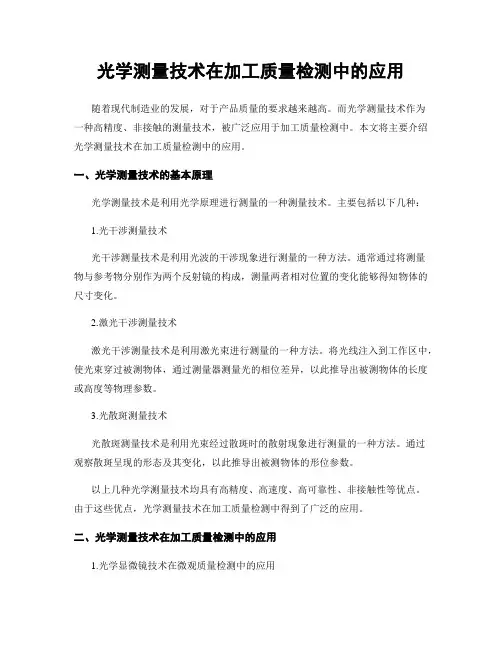

光学测量技术在加工质量检测中的应用随着现代制造业的发展,对于产品质量的要求越来越高。
而光学测量技术作为一种高精度、非接触的测量技术,被广泛应用于加工质量检测中。
本文将主要介绍光学测量技术在加工质量检测中的应用。
一、光学测量技术的基本原理光学测量技术是利用光学原理进行测量的一种测量技术。
主要包括以下几种:1.光干涉测量技术光干涉测量技术是利用光波的干涉现象进行测量的一种方法。
通常通过将测量物与参考物分别作为两个反射镜的构成,测量两者相对位置的变化能够得知物体的尺寸变化。
2.激光干涉测量技术激光干涉测量技术是利用激光束进行测量的一种方法。
将光线注入到工作区中,使光束穿过被测物体,通过测量器测量光的相位差异,以此推导出被测物体的长度或高度等物理参数。
3.光散斑测量技术光散斑测量技术是利用光束经过散斑时的散射现象进行测量的一种方法。
通过观察散斑呈现的形态及其变化,以此推导出被测物体的形位参数。
以上几种光学测量技术均具有高精度、高速度、高可靠性、非接触性等优点。
由于这些优点,光学测量技术在加工质量检测中得到了广泛的应用。
二、光学测量技术在加工质量检测中的应用1.光学显微镜技术在微观质量检测中的应用利用光学显微镜等光学测量设备,可以对微观零部件进行高精度的形态和尺寸检测。
其应用范围涵盖了数据存储、微电子、半导体、医疗器械、生物等领域。
这些领域中的零部件尺寸往往非常小,而且形状也非常复杂,需要高精度的光学测量技术来检测其质量。
2.激光测距技术在总装质量检测中的应用利用激光干涉测量技术可以进行高精度的测距。
例如,在汽车总装过程中,需要对不同位置的零部件进行高精度的定位,在此过程中通常使用激光测距技术进行测量,以确保车辆各组件的精准安装。
3.光学投影测量技术在大型质量检测中的应用在大型质量检测中,往往需要同时检测多个参数,如尺寸、形状、角度等。
这时候使用光学投影测量技术可以快速、准确地测量多个参数。
例如,在汽车行业中,通常使用光学投影测量技术对汽车车身进行质量检测,以确保汽车的尺寸、形状、角度等符合标准要求。

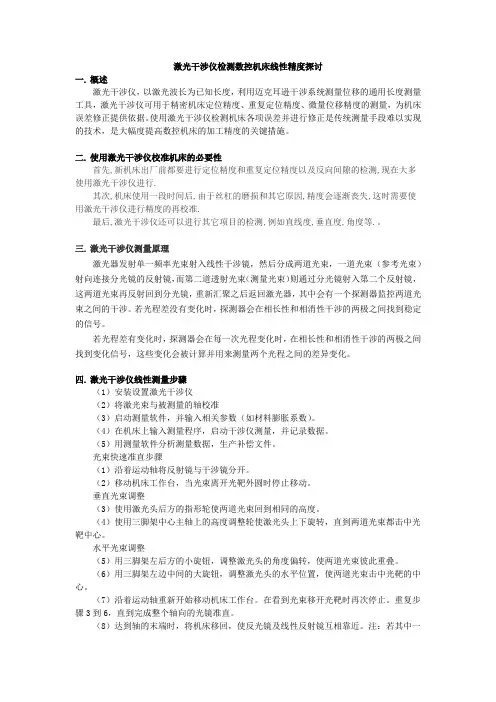

激光干涉仪检测数控机床线性精度探讨一. 概述激光干涉仪,以激光波长为已知长度,利用迈克耳逊干涉系统测量位移的通用长度测量工具,激光干涉仪可用于精密机床定位精度、重复定位精度、微量位移精度的测量,为机床误差修正提供依据。
使用激光干涉仪检测机床各项误差并进行修正是传统测量手段难以实现的技术,是大幅度提高数控机床的加工精度的关键措施。
二. 使用激光干涉仪校准机床的必要性首先,新机床出厂前都要进行定位精度和重复定位精度以及反向间隙的检测,现在大多使用激光干涉仪进行.其次,机床使用一段时间后,由于丝杠的磨损和其它原因,精度会逐渐丧失,这时需要使用激光干涉仪进行精度的再校准.最后,激光干涉仪还可以进行其它项目的检测,例如直线度,垂直度,角度等.。
三. 激光干涉仪测量原理激光器发射单一频率光束射入线性干涉镜,然后分成两道光束,一道光束(参考光束)射向连接分光镜的反射镜,而第二道透射光束(测量光束)则通过分光镜射入第二个反射镜,这两道光束再反射回到分光镜,重新汇聚之后返回激光器,其中会有一个探测器监控两道光束之间的干涉。
若光程差没有变化时,探测器会在相长性和相消性干涉的两极之间找到稳定的信号。
若光程差有变化时,探测器会在每一次光程变化时,在相长性和相消性干涉的两极之间找到变化信号,这些变化会被计算并用来测量两个光程之间的差异变化。
四. 激光干涉仪线性测量步骤(1)安装设置激光干涉仪(2)将激光束与被测量的轴校准(3)启动测量软件,并输入相关参数(如材料膨胀系数)。
(4)在机床上输入测量程序,启动干涉仪测量,并记录数据。
(5)用测量软件分析测量数据,生产补偿文件。
光束快速准直步骤(1)沿着运动轴将反射镜与干涉镜分开。
(2)移动机床工作台,当光束离开光靶外圆时停止移动。
垂直光束调整(3)使用激光头后方的指形轮使两道光束回到相同的高度。
(4)使用三脚架中心主轴上的高度调整轮使激光头上下旋转,直到两道光束都击中光靶中心。
平面度检测方法
在工业生产中,平面度是一个非常重要的质量指标,它直接影响着零件的装配质量和使用性能。
因此,对零件的平面度进行准确的检测是非常必要的。
下面将介绍几种常用的平面度检测方法。
首先,最常见的方法是使用平面度测量仪器进行检测。
平面度测量仪器通常采用激光干涉仪原理,通过测量被测平面与参考平面之间的高度差来确定平面度。
这种方法精度高、操作简单,适用于各种材料的平面度检测。
其次,还可以使用投影仪进行平面度检测。
投影仪可以将被测平面投影到屏幕上,通过目测或图像处理软件来判断平面度。
这种方法操作简便,适用于一些较大尺寸的零件,但精度相对较低。
另外,还可以采用比对法进行平面度检测。
将被测平面与一个标准平面进行比对,通过观察两者之间的间隙来判断平面度。
这种方法需要较高的操作技巧,但适用于各种形状和材料的零件。
除了上述方法,还可以使用平面度测量尺进行检测。
平面度测量尺是一种专用的测量工具,可以直接测量被测平面的高低差,具
有较高的测量精度,适用于各种材料的平面度检测。
综上所述,平面度检测是工业生产中非常重要的一环,而选择
合适的平面度检测方法对于提高生产效率和产品质量具有重要意义。
不同的方法各有优劣,需要根据具体情况进行选择,以确保平面度
检测的准确性和可靠性。
希望以上介绍的方法对大家有所帮助,谢
谢阅读。
综合计量工考试:高级长度计量工及答案1、单选在使用平晶时,如果用手触摸平晶时间过长,会使平晶平面度()。
A.变凹B.变凸C.不变正确答案:A2、单选比较仪工作台面与测量轴线的垂直度应不大于()。
A.3′(江南博哥)(或0.007/8)B.4′(或0.059/8)C.5′(或0.012/8)正确答案:C3、问答题简述测量上限为100mm的外径千分尺两测量面平行度检定方法?正确答案:测量上限为100mm的外径千分尺两测量面平行度检定时,采用一组4块平行平晶或量(尺寸差应为1/4螺距左右)依次检定。
若4个位置的平行度均合格,则认为两测量面在任何位置上的平行度合格。
4、单选下面是计量不确定度的几种定义,国际通用的定义是()。
A.表征被计量的真值所处的量值所处的量值范围的评定B.用误差极限规定的各计算结果的分散性C.表示由于计量误差的存在而对被计量值不能肯定的程度正确答案:A5、问答题何为校准、调准、调整?正确答案:校准:在规定条件下,为确定计量器具示值误差的一组操作。
调准:按照所对应的被测量值,确定实物量具标记位置或计量器标尺标记(有时只是某些主要标记)位置的操作。
调整:为使计量器具达到性能正常,消除偏差而适于使用状态所进行的操作。
6、问答题在万能测长仪上,用比钩法测量孔径时,为何保证孔径的测量轴线与基准轴线相一致?正确答案:为保持被被测孔径的测量轴线与基准轴线相重合,必须进行以下调整,首先应调整工作台的水平位置,通过找最小转折点的方法使测量轴线与基准轴线相平行,然后可前后移动工作台以找最大转折点的方法来确定横向位置即可。
7、单选正确选择测量方法的原则是:既要保证测量的精度,又要()适应。
A.合理B.经济C.最佳正确答案:B8、问答题当一台框式水平仪的分度值误差超过要求时,在什么情况下可以考虑重新标定该水平仪的标称分度值?根据什么来确定?正确答案:当分度值误差超过要求时,但任一分度的实际分度值比较接近情况下,可以考虑重新标定标称分度值。

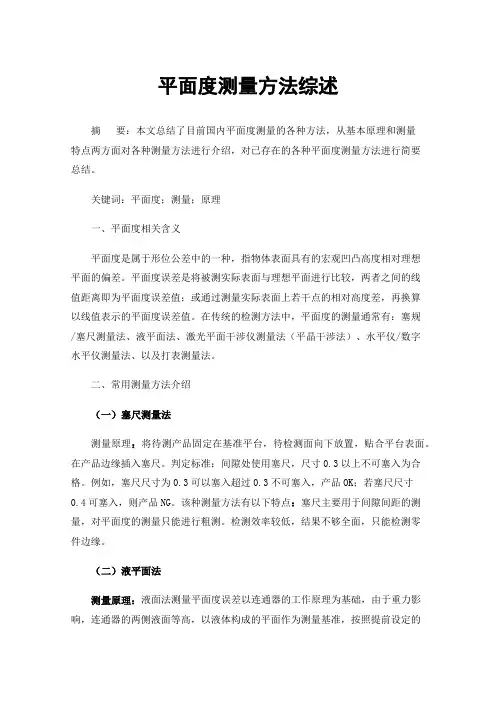

平面度测量方法综述摘要:本文总结了目前国内平面度测量的各种方法,从基本原理和测量特点两方面对各种测量方法进行介绍,对已存在的各种平面度测量方法进行简要总结。
关键词:平面度;测量;原理一、平面度相关含义平面度是属于形位公差中的一种,指物体表面具有的宏观凹凸高度相对理想平面的偏差。
平面度误差是将被测实际表面与理想平面进行比较,两者之间的线值距离即为平面度误差值;或通过测量实际表面上若干点的相对高度差,再换算以线值表示的平面度误差值。
在传统的检测方法中,平面度的测量通常有:塞规/塞尺测量法、液平面法、激光平面干涉仪测量法(平晶干涉法)、水平仪/数字水平仪测量法、以及打表测量法。
二、常用测量方法介绍(一)塞尺测量法测量原理:将待测产品固定在基准平台,待检测面向下放置,贴合平台表面。
在产品边缘插入塞尺。
判定标准:间隙处使用塞尺,尺寸0.3以上不可塞入为合格。
例如,塞尺尺寸为0.3可以塞入超过0.3不可塞入,产品OK;若塞尺尺寸0.4可塞入,则产品NG。
该种测量方法有以下特点:塞尺主要用于间隙间距的测量,对平面度的测量只能进行粗测。
检测效率较低,结果不够全面,只能检测零件边缘。
(二)液平面法测量原理:液面法测量平面度误差以连通器的工作原理为基础,由于重力影响,连通器的两侧液面等高,以液体构成的平面作为测量基准,按照提前设定的布点测量出被测平面上各点相对测量基准的偏移量,经过数据处理进而获得平面度误差。
如图所示,连通器的两边A和B用软管2把液体连通,用传感器或液面计高器1测量液面的高度。
测量时,首先将连通器的两边放在被测平面的同一个位置上,调整两个传感器的零位。
然后,将其中一边固定在该位置上,另一边逐点移动到选定的测量点进行测量,同时记录各点示值相对于零位示值的差值。
将这些差值分别乘以二,获得各点相对于测量基准的偏移量,再把这些偏移量进行数据处理,用以评定平面的平面度误差。
该种测量方法有以下特点:1、适合于测量连续或者不连续的大平面的平面度;2、由于工作液体有一定的粘度,测量过程中要使连通器的两边的液位保持一定时间,故测量时间较长;3、由于液体对温度的变化非常敏感,使得实际测量中读数不准确,分散性大,故是用于测量精度较低的平面。
1 用途XQ15-GI型激光平面干涉仪主要用于精密光学平面的平面度测量,光学平板的微小楔角测量,光学材料均匀性测量。
仪器配有激光光源(波长为6328Å)对于干涉条纹可目视读取。
工作时对防震要求一般。
该仪器可应用于光学车间。
2 工作原理本仪器工作基于双光束等厚原理。
根据近代光学的研究结果,光兼有波动与微粒俩重特性。
光的干涉现象是光的波动性的特性。
波长为λ的单色光经过仪器有关的光学系统后成为平面波Mo(如图所示),经仪器的标准平面P1和被检系统P2反射为平面波M1和M。
M1﹑M即为两相干光波,重叠后即产生等后干涉条纹。
3 仪器使用说明3.1 干涉条纹的判定3.1.1用手轻轻按住器中的微调手轮,此时从视场中能看到条纹的移动。
3.1.2如要条纹间弧度外扩散,则零件的面形为高光圈;条纹的弧度内收则零件为低光圈。
3.2 测量平面度方法3.2.1 如果被测零件为一平行板,则用凡士林涂到非测试面上,防止该面的反射光波干涉。
3.2.2 把被测的零件放在工作台上,被测面朝上。
3.2.3 目视时,眼睛距观察孔约200mm左右观察,可以看到两个分开的星点,中央的一点为仪器的标准面形成的,另一点是被测零件形成的,调节工作台上的两个手轮,使两个星点重合。
3.2.4 眼睛与星点在同一直线上靠近观察孔,可以目视到细而密的干涉条纹,调节干涉仪的微动手轮,干涉条纹由密到疏直到出现3-5条为止再判断零件的高低光圈,参照标准光圈判断零件面形。
3.3 测量微小楔角方法3.3.1 把被测零件放在工作台上,被测面朝上。
3.3.2 在距离目镜200mm的地方进行观察,可以看到两个星点,把两个星点调节至重合。
3.3.3 眼睛顺着光点靠近观察孔可以看见细密的干涉条纹,与零件两个面反射后自身出的干射条纹。
3.3.4 数出零件自身引出干涉条纹有多少条,依下列公式进行计算,即为工件的楔角:β=43.5*B/Dβ表示零件的楔角,单位为秒;B表示条纹数;D表示零件直径,单位为毫米。
利用干涉原理测量精密零件表面的平整情况摘要目前测量物体表面平整度的方法主要有机械方法与光学方法2大类. 触针法是机械方法中的代表,具有的灵敏度和很高的横向分辨率, 而应用光学方法则是当相干光照射到精密零件同一位置时,由于光波的相互位相关系,将产生光波干涉现象,利用被测面和标准参考面反射的光束进行比较,对干涉条纹做适当变换,通过测量干涉条纹的相对变形来检测精密零件表面平整程度,运用光的干涉来测量精密零件表面平整度能很好的避测量工具划伤零件表面。
关键词:光的干涉,薄膜干涉,平整情况,干涉条纹1、引言:光的干涉[1-4]是光在传播过程中呈波动性的重要现象之一,1801年,杨氏双缝实验历史上第一次用实验显示了光的干涉现象,其设计构思的精巧之处在于从同一波阵面上取得了两个波源 随后,相继出现了很多了类似原理的实验装置 目前,相干光的应用已经遍及各个领域,如光相干探测相干光通信以及在遥感领域和军事领域上的应用等。
2、光的干涉原理及条件:一般来说,光波的形式是复杂的 这里我们按平面简谐波处理 设两列点光源分别经过X1,X2距离后在空间P 点处相遇,其振动方程为:, ,在P 点叠加后,由于光波的频率非常高,可见光的频率在1014Hz 量级,其周期为10-14s 量级,所以通常我们观察到的是一个长时间的平均效果。
因此,我们定义的平均强度为:11011102(,)cos()E P t E t nx πωϕλ=-+22022202(,)cos()E P t E t nx πωϕλ=-+12(,)(,)(,)E P t E P t E P t =+01()lim (,)I P I P t dt τττ→∞=⎰222而P 点的光强为 从而:其中 为两光波在相遇处的相位差,其随时间和空间位置的变化,进而引起光强的重新分布,从而决定了空间各点实际光强分布,θ为E1和E2振动方向的夹角当发生干涉时,干涉条纹可见度的公式为由此可以得知发生光的干涉现象的必要条件条件是:频率相同,相差恒定,振动方向不垂直。
检测和调修千分尺测量面的平面度及平行度作者:暂无来源:《中国质量技术监督》 2015年第2期千分尺作为制造业中比较常用的计量器具,在使用中影响其示值误差的主要因素是测量面的平面度和平行度的优劣,检定及调修千分尺时,要严格检测其测量面的平面度和平行度,并对不符合要求的进行调整和修理,本文主要详细阐明了测量平面度和平行度的方法,详析说明了调修工具和方法,保证千分尺工作示值误差符合规程要求。
文/任莲千分尺(micrometer)又称螺旋测微器、螺旋测微仪,是机械制造业比较常用的测量工具,分度值为0.01mm,能估读到0.001mm,测量范围能达到500mm。
它的主要结构是一加工成螺距为0.5mm的螺纹螺杆,当螺杆在带有mm刻度固定螺套中转动时,将前进或后退,活动套管和螺杆连成一体,其周边等分成50个格。
螺杆转动的一周正好为固定螺套上一个刻度间隔0.5mm,不足一周的部分由活动套管周边的刻线去测量,最终测量结果还需估读到0.001mm位,所以称之为千分尺。
在我们日常检定和校准千分尺工作中,主要依据为JJG21-2008《千分尺》,其中计量特性中有对测量面的平面度的严格要求,如对外径千分尺测量面的要求应不大于0.6um,数显外径千分尺测量面的平面度应不大于0.3um,所以,我们在日常检定工作中,应能高效准确地检测出测量面的平面度,而且在测量面的平面度不符合规程要求的情况下,能修理调整合格,使我们计量工作能更好地服务企业要求。
1.千分尺测量面的平面度测量千分尺的测量面平面度的平晶检测方法,平晶即平面平晶,其工作面是理想平面,平晶是利用光波干涉现象,将微小几何形状误差变为干涉条纹进行读数的测量平面度和直线度的工具,我们在检定千分尺时用的通常为1级平面平晶。
检测时将平晶工作面和被检测量面用航空汽油擦净后,把平晶工作面靠在被测面上,当被测面是理想平晶时则平晶工作面与被测面紧密接触,没有空气层,所以看到的干涉条纹为平直状,如果被测面不是理想平面,平晶工作面与被测面之间有空气层,于是我们看到的不是平行明暗交替的干涉条纹,而变成了圆形多条干涉条纹。
激光干涉仪测量平板平面度原理方法前言在几何量测量中,平面度误差是形位误差项目之一,其测量与评定对有平面度公差要求的工件的合格性判定和加工精度均有着重要意义。
今天给大家介绍用激光干涉仪测量平板的平面度,采用最小二乘法计算测量结果。
测量原理和方法平面度误差是指被测实际表面对其理想平面的变动量。
常用测量方法有:激光干涉仪,电子水平仪,自准直仪,平晶法,打表法等。
大中尺寸平面度测量常采用自准直仪、激光干涉仪、电子水平仪;小尺寸平面度测量常用平晶法测量。
本文讲述采用对角线法,利用激光干涉仪测量直线运动过程中的小角度,以最小二乘法计算测量结果,间接得出被测平面的平面度误差。
对角线法又称米字法,在平面度测量时,若激光干涉仪主机位于G点,激光束与线GE重合,建议按照EA、CA、DH、EG、AG、BF、CE、GC的次序进行测量。
▲对角法测量示意图平面度误差的最小二乘法评定方法:以实际被测表面的最小二乘平面作为评定基准面,以平行于最小二乘平面,且具有最小距离的两包容平面间的距离作为平面度误差值。
最小二乘平面是使实际被测表面上各点与基准平面的距离的平方和为最小的平面。
评定关键在于测量取样点数据拟合出最小而成平面。
很多文献采用最小二乘法,如果以误差曲面z=z(x,y)为研究对象,用均方差误差最小作为度量标准,设规范化最小二乘平面方程为:z=Ax+By+C,其中A、B、C为待求系数。
均方误差为最小。
其中z(x,y)为分区域小三角形平面。
实验是将激光采集到数据和水平仪采集到数据分别利用上述原理计算后进行比对。
激光干涉仪配置平面度测量配置主要由SJ6000激光干涉仪主机、角度镜组、平面度镜组、SJ6000静态测量软件等组件构成。
其中,平面度镜组由180mm可调基板、360mm可调基板和平面度旋转镜构成。
▲平面度测量的光路原理构建图。
法定计量检定机构检定员换证考试平直度试卷(1)成绩:姓名:序号( ) 所在单位:一、填空(共20题,每题1.5分)1.1按国际计量单位制规定长度基本单位为()。
1.2新的米定义:一米是光在真空中,于 ( ) 秒的时间间隔所路经的长度。
1.3我国法定计量单位制规定,米用符号 m 表示,其倍数单位和小数单位均采用( )进制,超过“兆”或“微”的倍数或小数单位,采用千进制。
1.4为实现正确可靠的测量,长度测量中遵循的四项基本原则是( )、( )、( )、( )。
1.5在接触测量中,测头和工件最常见的接触形式有( )、( )、( )。
1.6为使测量结果准确,测量中为使被测件和仪器零部件的变形最小,应着重考虑( )、( )及( )等因素的影响。
1.7测量时为使工件中心轴线上的长度变形最小,支承点( a=0.2203L ),该支承点称为( )点.一般在线纹尺测量时,采用此种支承.1.8测量时,为使量块两工作端面平行度变形最小,支承点(a=0.2113L)。
().1.9为得到准确的测量结果,测量时必须使( )与( )重合或在其( )上,这就是阿贝原则。
1.10封闭原则:在测量中,如能满足封闭条件,则其( )。
1.11几何量测量过程中,对定位方式的选择,主要是与被测件几何形状和结构形式有关,如对平面可用( );对球面可用( )。
1.12在几何量测量中常用的计量器具符合阿贝原则的有( )、( )等, 不符和阿贝原则的计量器具有( )、( )等。
1.13万能工具显微镜按其瞄准方式不同,分为( )、( )、( )、( )。
1.14平晶在检定前放置在温度为(20±5)‴的检定室内,按规定100mm的平晶不少于( )小时;150mm平晶不少于( )小时。
1.15在检定平晶的平面度前,放置在检定仪器内的等温时间,对100mm 的平晶不少于( )分钟;150mm平晶不( )120分钟。
1.16平行平晶工作面中心长度极限偏差不超过( ),两工作面的平面度不大于( )μm。
光学平面度计算方法光学平面度是指物体表面在某一平面上的平整程度,也可以理解为物体表面的平坦程度。
在光学领域中,光学平面度是一个非常重要的参数,它直接影响着光学元件的光学性能。
因此,准确地计算光学平面度是非常必要的。
光学平面度的计算方法有很多种,下面我将介绍几种常用的方法。
第一种方法是使用平面度测量仪进行测量。
平面度测量仪是一种专门用于测量物体表面平整度的仪器,它可以通过对物体表面进行扫描,然后根据扫描结果计算出物体表面的平整程度。
这种方法可以非常准确地计算出光学平面度,但是需要使用专门的仪器,并且操作比较复杂。
第二种方法是使用投影仪进行测量。
投影仪可以将一个光源的光线投射到物体表面上,然后通过观察投影结果来判断物体表面的平整程度。
具体操作时,可以将物体放置在投影仪的工作台上,然后调整光源的位置和角度,使得投影结果呈现出均匀的亮度。
如果投影结果呈现出均匀的亮度,则说明物体表面比较平整;如果投影结果呈现出不均匀的亮度,则说明物体表面存在一定程度的不平整。
这种方法操作简单,但是测量结果相对不够准确。
第三种方法是使用光学干涉仪进行测量。
光学干涉仪是一种利用光的干涉原理来测量物体表面平整度的仪器。
具体操作时,可以将物体放置在光学干涉仪的工作台上,然后调整干涉仪的参数,使得干涉图样呈现出均匀的亮度。
如果干涉图样呈现出均匀的亮度,则说明物体表面比较平整;如果干涉图样呈现出不均匀的亮度,则说明物体表面存在一定程度的不平整。
这种方法可以相对准确地计算出光学平面度,但是需要使用高精度的光学干涉仪,并且操作比较复杂。
除了以上几种方法外,还可以使用计算机辅助设计软件进行光学平面度的计算。
这种方法需要将物体的三维模型导入到计算机软件中,然后通过软件自带的平面度计算功能来计算物体表面的平整程度。
这种方法操作简单,但是需要有一定的计算机技术和软件操作经验。
总结起来,光学平面度的计算方法有很多种,每种方法都有其优缺点。
在实际应用中,可以根据具体情况选择合适的方法来进行计算。
