完整版电工学秦曾煌版电工电子学复习题

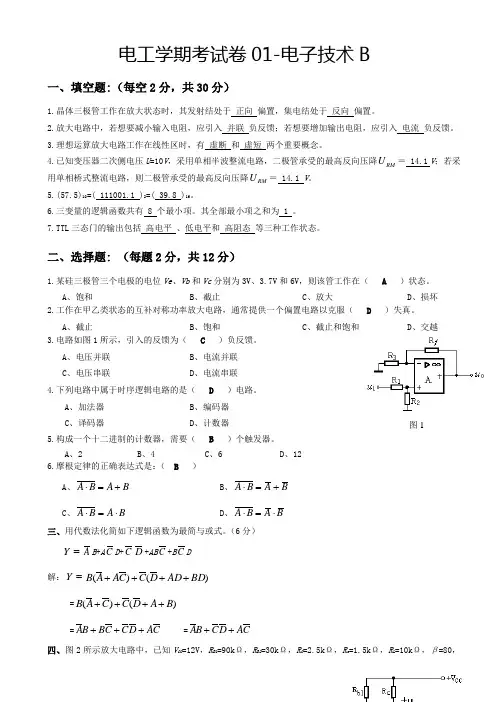

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++四、图2所示放大电路中，已知V CC =12V ，R B1=90kΩ，R B2=30kΩ，R C =2.5kΩ，R e =1.5kΩ，R L =10kΩ，β=80，图1V U BE 7.0=。

第18章直流稳压电源一、练习与思考详解18.1.1 在图18-1所示的单相桥式整流电路中，如果（1）D3接反，（2）因过电压D3被击穿短路，（3）D3断开，试分别说明上述三种情况下其后果如何?（4）若将四个二极管都反接，又将如何?图18-1解：如图18-1所示：（1）D3接反：①电源的正半周，因D3接反而不通。

②电源的负半周，D3和D4将电源短路，后果是烧毁这两只二极管，电源也有被烧的可能。

（2）D3短路：①电源的正半周，电路可进行半波整流。

②电源的负半周，D3和D4将电源短路，后果是D4被烧毁，电源也有被烧的可能。

（3）D3断路：①电源的正半周，电路不通。

②电源的负半周，电路可进行半波整流。

（4）四个二极管都接反：①电源的正半周，D4和D2导通，电路可进行半波整流。

②电源的负半周，D3和D1导通，电路可进行半波整流。

总之，若四个二极管都接反整流电路同样可以工作，只是整流电流的方向发生改变，整流电压u O的方向也改变了，方向相反。

18.1.2 如果要求某一单相桥式整流电路的输出直流电压U O为36V，直流电流I O为1.5A，试选用合适的二极管。

解：此题关键在于理解输出直流电压U O和变压器二次侧电压U2之间的关系。

根据U O＝0.9U2，可得又因可选用2CZ55C型二极管，其U DRM＝100V，I D＝1A。

二、习题详解A选择题18.1.1 在教材图18-1的单相半波整流电路中，u＝141sinωtV，整流电压平均值U O为（）。

（1）63.45V（2）45V（3）90V图18-1【答案】2【解析】u＝141sinωtV的有效值为U＝100V，所以整流电压平均值U O为U O＝0.45U ＝45V18.1.2 在教材图18-2的单相桥式整流电路中，u＝141sinωtV，若有一个二极管断开，整流电压平均值U O为（）。

（1）63.45V（2）45V（3）90V图18-2【答案】2【解析】若有一个二极管断开，则此电路为半波整流电路。

第14章晶体管起放大作用的外部条件，发射结必须正向偏置，集电结反向偏置。

晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。

2 •晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：I E I B I C (1 _)I B_ 上I cI B I B3 •晶体管的特性曲线和三个工作区域(1)晶体管的输入特性曲线：晶体管的输入特性曲线反映了当UCE等于某个电压时，I B和U BE之间的关系。

晶体管的输入特性也存在一个死区电压。

当发射结处于的正向偏压大于死区电压时，晶体管才会出现I B，且I B随U BE线性变化。

(2)晶体管的输出特性曲线：晶体管的输出特性曲线反映当I B为某个值时，I c随U CE变化的关系曲线。

在不同的I B下,输出特性曲线是一组曲线。

I B=0以下区域为截止区，当U CE比较小的区域为饱和区。

输出特性曲线近于水平部分为放大区。

(3)晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。

此时，I c= I b , I c与I b成线性正比关系，对应于曲线簇平行等距的部分。

晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。

此时，I B=0 , I c= I cEO。

晶体管发射结和集电结都处于正向偏置，即U CE很小时，晶体管工作在饱和区。

此时，I c 虽然很大，但I c I b。

即晶体管处于失控状态，集电极电流I c不受输入基极电流I B的控制。

14. 3典型例题例14. 1二极管电路如例14. 1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。

设二极管导通电压u D =0.7V 。

例14.1图解：◎图（a ）电路中的二极管所加正偏压为 2V , 则输出电压 U 0 = U A — U D =2V — 0.7V=1.3V 。

◎图（b ）电路中的二极管所加反偏压为-5V,小于U D ，二极管处于截止状态，电路中电流为零，电阻R 上的压降为零，则输出电压U 0=-5V 。

R 2 5Ω
解得： 解得： VA ≈ −14.3V
−50V
制作群
主
页
总目录
章目录
上一页
下一页
退
出
4 5 + +
U 1 I1 1
-
I3 3 U3
-
U2 2 I2
+
-
制作群
主
页
总目录
章目录
上一页
下一页
退
出
+
解：（1） ） I4 + + I5 + （2） 1、2是电源 ） 、 是电源 U 1 I1 I3 3 U3 U2 2 I2 1 3、4、5是负载 、 、 是负载 （3）在关联参考方向下 ） P =U1I1 = −560W < 0 发出功率 1 P =U2I2 = −540W < 0 发出功率 2 P =U3I3 = 600W > 0 吸收功率 3 P =U4I1 =320W > 0 吸收功率 4 P =U5I2 =180W > 0 吸收功率 5 电源发出功率： E 1 2 电源发出功率：P = P + P =1100W 负载吸收功率： L 3 4 5 负载吸收功率：P = P + P + P =1100W 二者相等功率平衡
上一页
下一页
退
出
P28页 求图示电路中A点电位 点电位V P28页1.7.4 求图示电路中 点电位 A。 解：
I1 = I2 + I3
+50V
R 1 10Ω I1
50−V = I1R =10I1 A 1 V −(−50) = I2R =5I2 A 2
VA = I3R = 20I3 3

第23章模拟量和数字量的转换A选择题23.1.1 在图23-1所示倒T形电阻网络D/A转换器中，设U R＝－10V，R F＝R，则输出模拟电压U O的最小值为（），U O的最大值为（）。

图23-1U O的最小值：（1）1V（2）0.625V（3）－0.625VU O的最大值：（1）9.375V（2）10V（3）5V【答案】2；1【解析】图23-1所示倒T形电阻网络D/A转换器电路输出模拟电压U0为当R F＝R时，有则当时，将和分别代入上式，得23.1.2 在图23-1中，输出模拟电压的最小值为0.313V时，则当输入数字为1010时的输出模拟电压为（）。

（1）3.13V（2）－3.13V（3）4.7V【答案】1【解析】由题意知则当时，有23.1.3 在倒T形电阻网络D/A转换器中，当输入数字量为1时，输出模拟电压为4.885mV。

而最大输出电压为10V，试问该D/A转换器是（）的。

（1）10位（2）11位（3）12位【答案】2【解析】由题意可知联立可得23.1.4 已知8位A/D转换器的参考电压U R＝－5V，输入模拟电压U I＝3.91V，则输出数字量为（）。

（1）11001000（2）11001001（3）01001000【答案】1【解析】逐次逼近型A/D转换器组成如图23-2所示。

图23-2 逐次逼近型A/D转换器的原理方框图转换时顺序脉冲发生器输出的顺序脉冲首先将逐次逼近寄存器的最高位置1。

经D/A 转换器转换为相应的模拟电压U O送入电压比较器与待转换的输入电压U I进行比较。

若U O ＞U I，说明数字量过大，将此最高位的1除去，并将次高位置1；若U O＜U I说明数字量还不够大，除应将此位的1保留外，还应再将下一次高位置1。

这样逐次置位，逐次比较，一直到最低位为止。

此时逐次逼近转换过程见表23-1。

表23-1 8位逐次逼近型ADC的转换过程来第5个脉冲后与输出数字量11001000对应的模拟电压与输入模拟电压最接近。

复习题1一、填空题1．射极输出器存在输出电阻负反馈，其作用是使输入电阻。

，，其电压放大倍数约为2．差分放大电路可以抑制4．如果单相桥式整流电路输入电压的有效值为U 2，则输出电压的平均值为，则二极管截止时承受的反向电压的最大值为。

5．图1示直流电路中，元件吸收的功率P 200W ，则电流I 为6．图2示直流电路中，a 、b 两点间的电压U ab为V 。

A 。

I20V10V aAb 4V 24V8VU ?10V图3图1图27．在正弦交流电路中，图示电路中所标的电压U 为8．电路中某点的电位在数值上等于该点到的电压。

V 。

9．在三相正弦交流电路中，三相对称负载以Y 型接法接于三相对称电源上，此时相电压与线电压大小的关系为10．作为构成二极管核心的PN 结的最基本特性是。

11．某放大电路中的三极管的三个电极的电位分别6V、2.7V、2V，则此三电极分别是、、。

12．在数字电路中，组合逻辑电路的基本单元是13．三相四线制电源系统中，中线的作用是15．半导体PN 结最主要的特征是16．射极输出器的主要特点有17．继电接触器控制线路中，热继电器的作用是18．R 、L 、C 串联电路发生谐振时，谐振频率为抗，电路呈性。

，此时电路的阻20．一感性负载并联电容后，则该负载中的电流负载功率因数，线路电流。

21、本征半导体中有两种载流子，是22、晶体管有3种工作状态，分别是，平均功率。

、。

，和、23、放大器的静态工作点______可能引起饱和失真，______则可能引起截止失真。

分压式偏置电路具有自动_________________的优点。

24、电压负反馈能稳定放大器的_______，并使放大器的输出电阻_______。

27、三态门具有3种输出状态，它们分别是二、选择题1．晶体三极管工作于放大状态时，（）。

、、。

A．发射结正偏，集电结反偏C．发射结反偏，集电结反偏2．图示电路中A点的电位为（B．发射结正偏，集电结正偏D．发射结反偏，集电结正偏）V。

福建农林大学电工学第七版上册《电工技术》期末考试复习重点---权威整理第一章：电路的基本概念与基本定律考点：1.1.7节电位计算，会画简图（期末考考了）（10分）2.1.5节与第二章计算题结合，考5分3.基尔霍夫定律（考查：电路的分析方法）题型：看p32那题（掌握分析方法）难度：较简单第二章：电路的分析方法（25分）考点：1.叠加原理（一定要会，期末考考了，一定要把题做透），戴维宁定律，结点电压法，支路电压法，要会计算各支路电流的方法2.电源的两种模型及其等效变换（必考，一定要会）3.讨论功率平衡，求功率，（期末考了）难度：较简单题型：P77 2.6.5 P61 2.7.3 P78 2.7.10 P47 2.3.4这题是重点，重点掌握这题的方法（理想电源会加入这题中，什么时候理想电源可以去掉，什么时候保留，要学会判断）第三章：电路的暂态分析考点：一、3.3RC，RL电路的响应二、三要素法（整节都要看透，期末考的坑爹啊，我一个字都没写，每一种方法都要掌握）（必考）（求初始值，稳态值，T，R等，会与戴维尔求等效）(15分)难度：一般题型：P104 3.3.2 3.3.5 3.4.1~3.4.6 3.6.3 3.6.7第四章：正弦交流电路【难点+重点】（一定要学会，不然第五章也不懂）考点：1.运用相量来表示交流电路（有方向，有角度，有大小）2.单一参数的交流电路Ps：整章都是重点，最好看的很熟，因为考试大题必考两题。

题型：P164 4.7.4 4.7.6 P162 4.5.4~4.5.15（这十一题中，期末考了两大题，一定要每题都会）第五章：三相电路考点：一、5.2节一定要把那些公式记下来，看题型来记忆：比如例5.2.1 5.2.2 P174二、5.3节，考试重点那些公式，三、5.4节也是那些公式，要背下来还要会应用Ps：考试的时候，不会很难，就是单纯的套公式，所以公式什么含义，怎么套，这个会了那题就没问题了题型：P182 5.2.5 5.4.3（考试重点）第六章~第七章：简答题第一题：(1)直流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；答：I=U/R,I不变，R*I2不变，A加倍，Rm=l/u*A,Rm减半，Φ=F/Rm=N*I/Rm，所以Φ加倍，B=Φ/A，所以B不变(2)交流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；U=4.44fNΦm，Φ不变，Rm减半，F=Φ*Rm，所以F减半，F=N*I,所以I减半，R*I2为1/4(3)直流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：I=U/R不变，所以I2*R不变，Φ=NI/Rm加倍，Rm不变，所以B=Φ/A加倍(4)交流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：U=4.44fNΦm，N加倍，Φm减半，Bm减半，Hm减半，Hm*l=Im*N，所以Im=Hm*l/N 减小至原来的1/4，I减小至原来的1/4，I2*R减小至原来的1/16(5)交流励磁——电源频率减半，电源电压的大小保持不变；解：U=4.44fNΦm,f减半，所以Φm加倍，Bm加倍，Hm加倍，Hm*l=Im*N，所以Im 加倍，I加倍，I2*R增大至原来的4倍(6)交流励磁——频率和电源电压的大小保持不变解：U=4.44fNΦm，f和U同时减半，Φm不变，Bm、Hm、Im、I均不变，所以I2*R不变二、交流和直流电磁铁的区别（1）外观。

一、填空题1．电源中性点不接地的供电系统可采用______保护。

[江苏大学研]【答案】接地2．人体的安全电压为______V。

[江苏大学研]【答案】363．将电力系统的中点和电气设备的外壳接地的方式称为______。

[江苏大学研]【答案】保护接零二、简答题为什么中性点不接地系统中，只允许采用保护接地，而不允许采用保护接零?[北京科技大学研]答：在中性点不接地的系统中，若将设备外壳接在零线上，则外壳和中性点等电位，如果发生单相漏电，将可能烧断熔丝，但中性点的电位不为零，使外壳对地仍有一定电压，对人体是不安全的，特别是当零线断线时，熔丝将不会烧断，更加危险。

一、练习与思考详解12.1.1 为什么远距离输电要采用高电压?解：由功率定义式：P ＝UI ，P 是发电机输出功率，或称传输功率。

P 一定的条件下，U 提高使I 变小。

导线电阻为R （传输线可看作纯电阻R ）。

由能量守恒定律：P 输出＝P 接收＋P 损耗＝P 接收＋I 2R 。

于是（1）I 越小，接收到的功率损失越小，在同样输电功率下，电压愈高则线路电流愈小，线路的阻抗压降或电压损失也愈小；（2）电流愈小，导线电阻消耗的有功功率愈小；线路电流小，导线截面积也减小，节约导线材料；（3）导线细则同样跨距内导线重量轻，节约输电线路投资。

12.1.2 什么是直流输电?解：直流输电是将三相交流电通过换流站整流变成直流电，然后通过直流线路送往另一个换流站逆变成三相交流电的输电方式。

12.3.1 为什么中性点接地的系统中不采用保护接地？解：因为采用保护接地时，当电气设备的绝缘损坏时，接地电流，式中00I pe U R R ='+U p 为相电压；R 0、R'0分别为保护接地和工作接地的接地电阻。

如果系统电压为380，220V ，R 0＝R'0＝4Ω则接地电流，，为了保证保护装置能可靠的动作，接地电流不应小于继电保护装置22027.5A 44e I ==+动作电流的1.5倍。

电子学复习题一、判断题：1. 晶体二极管的阳极电位是—２０V，阴极电位是—１０V，则该晶体二极管处于（ A ）。

A．反偏 B．正偏 C．零偏 D．以上都不对2. 当晶体三极管的两个ＰＮ结都正偏时，则晶体三极管处于（ C ）。

A．截止状态 B．放大状态 C．饱和状态 D．以上都不对3. 在单相半波整流电路中，如果电源变压器二次电压为１００Ｖ，则负载电压将是（ B ）。

A．100ｖ B．45Ｖ C．90Ｖ D．190Ｖ4. 当逻辑函数有n个变量时，共有（ D ）个变量取值组合。

A. nB. 2nC. n2D. 2n5. 在（ D ）输入情况下，“与非”运算的结果是逻辑0。

A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是16、三极管处于放大区时，其发射结（B ），集电结（）。

A. 正偏正偏B. 正偏反偏C. 反偏正偏D. 反偏反偏7、硅管的死区电压是（ C ）。

A. 0.2VB. 0.3VC. 0.5VD. 0.7V8、选用差分电路的原因是（ A ）。

A. 减小温漂B. 提高输入电阻C. 稳定放大倍数D. 减小失真9、单相桥式整流电路，负载上的电压平均值为（ B ）。

A. 0.45U2B. 0.9U2C. 1U2D. 1.2U210、已知逻辑函数Ｙ＝ＡＢＣ＋ＣＤ，Ｙ＝１的是（D）A. Ａ＝０，ＢＣ＝１B. ＡＢ＝１，ＣＤ＝０C. Ｃ＝１，Ｄ＝０D.ＢＣ＝１，Ｄ＝１11.某放大电路负载开路时的输出电压为4V，接入2kΩ的负载后，输出电压为2.5V，则该放大电路的输出电阻为（A ）A，1.2kΩ B，1.6kΩ C，3.2kΩ D，10kΩ12.放大电路的输入信号频率为其下限频率f1时,增益比中频率下降分贝数为（ C ）。

A，20 B，7 C，3 D，113，测得NPN型硅三极管三个电极电压分别为：U B=2.8v,U E=2.1V，U C=3.6V，则该管处于（ C ）状态。

Ａ，饱和Ｂ，截止Ｃ，放大Ｄ，击穿14. 已知逻辑函数Ｙ＝ＡＢＣ＋ＣＤ，Ｙ＝１的是（ B ）A，Ａ＝０，ＢＣ＝１ B，ＢＣ＝１，Ｄ＝１C，ＡＢ＝１，ＣＤ＝０ D，Ｃ＝１，Ｄ＝０15.为了获得电压放大，同时又使得输出与输入电压同相，则应选用（ C ）。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++ 图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

10．TTL 逻辑门的低电平噪声 / 60
圣才电子书 十万种考研考证电子书、题库视频学习平台

【解析】噪声容限是保证输出高、低电平基本不变（或者说变化的大小不超过允许限度） 的条件下，允许输入电平的波动范围。低电平噪声容限为低电平时允许输入电压最大值减输 出电压的最大值；高电平噪声容限等于高电平时允许输出电压最小值减输入电压的最小值。

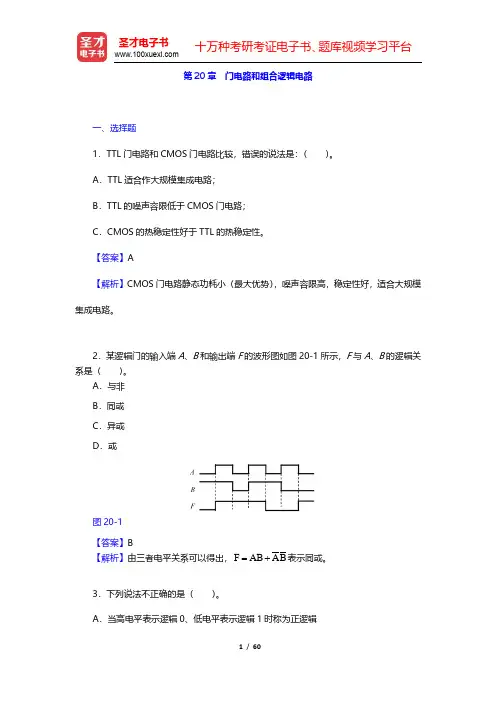

2．某逻辑门的输入端 A、B 和输出端 F 的波形图如图 20-1 所示，F 与 A、B 的逻辑关 系是（ ）。
A．与非 B．同或 C．异或 D．或
图 20-1 【答案】B
【解析】由三者电平关系可以得出， F = AB + AB 表示同或。
3．下列说法不正确的是（ ）。 A．当高电平表示逻辑 0、低电平表示逻辑 1 时称为正逻辑
CP、 Q0 、 Q1 依次作为三个触发器的脉冲信号。选项 B、C 为下降沿触发，应以 CP、 Q0 、 Q1 依次作为三个触发器的脉冲信号。
13．在下列门电路中，输出端不可以并联使用的是（ ）。 A．具有推挽输出结构的 TTL 门电路； B．集电极开路门（OC）；
6 / 60
圣才电子书

1 / 60
圣才电子书 十万种考研考证电子书、题库视频学习平台

B．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） C．OC 门输出端直接连接可以实现正逻辑的线与运算 D．集电极开路的门称为 OC 门 【答案】A 【解析】数字电路中的高、低电压常用高、低电平来描述，并规定在正逻辑体制中，用 逻辑 1 和 0 分别表示高、低电平。负逻辑则相反当逻辑电路的输入信号在一定范围内变化 时，输出电压并不会改变，因此逻辑 1 和 0 对应一定的电压范围。
圣才电子书 十万种考研考证电子书、题库视频学习平台

Vo＝V－＋5V 根据理想运放的“虚短”特性，V＋＝V－，又根据理想运放的“虚断”特点，没有电流流入 或流出运放输入端口，电阻是串联分压关系。
（1）当 R2 指针打到最上，由电流相等列出
得到
V－＝5V，Vo＝10V
（2）当 R2 指针打到最下，由电流相等列出
，得到
V－＝2.5V，Vo＝7.5V
所以 Vo 的输出范围是 7.5V～10V。
6 / 20
圣才电子书 十万种考研考证电子书、题库视频学习平台

图 18-6
解：（1）基准电压
U R = UZ + U BE = 5V
( ) UOmin
=
R1 + R2R3 R2 + R3
U Z + U BE2
= 7.5V
( ) UOmax
=
R1
+ R2R3 R3
U Z + U BE2
= 15V
故输出电压的取值范围是 7.5 V～15 V。
（2）调整管发射极允许的最大电流：
（3）调整管的最大管压降
调整管最大功耗
7．在图 18-7 所示稳压电路中，已知稳压管的稳定电压 UZ 为 6V，最小稳定电流 IZmin 为 5mA，最大稳定电流，IZmax 为 40mA；输入电压 Ul 为 15V，波动范围±10％；负载 RL 的变化范围为 1kΩ～2kΩ，rZ＝15Ω。
①UO＝28V；②UO＝18V；③UO＝24V；④UO＝9V。 （2）当电路正常工作时，如用直流电压表去测二极管 VDl 两端电压，其电压值为多少? 电压表的正负极性应如何接?
图 18-1
解：（1）①UO＝28V，此电压值是 U2 的峰值，只有在负载 RL 未接或者断路时才能出现

20.5.3 逻辑函数的四种表示法（逻辑状态表、逻辑式、逻辑图、卡诺图）之间是如何 转换的？如何理解逻辑状态表和卡诺图是唯一的？

图 20-5 20.1.8 图 20-6 所示是由门电路组成的智力竞赛抢答电路，供两组使用，试分析其工 作原理。
图 20-6 解：初始状态如图解 20.7 所示。S1 和 S2 均为“0”，通电路逻辑分析，此时两灯均不 亮，蜂鸣器不响。
图 20-7
4 / 64
圣才电子书 十万种考研考证电子书、题库视频学习平台
时；（2）A、B 端均接 3V 时，输出端的电压为几伏？
图 20-1 解：（1）A 端接 3V，B 端接 0.3V 时，DA 截止，跳导通，Y 点的电位被箝位在 0.3＋0.7 ＝1V，所以此时输出电压为 1V。 （2）A、B 端均接 3V 时，DA、DB 都导通，Y 点的电位被箝位在 3＋0.7＝3.7V，所以 此时输出电压为 3.7V。 20.1.6 在图 20-2（a）中，二极管的正向压降为 0.7V，试问：（1）A 端接 3V，B 端 接 0.3V 时；（2）A、B 端均接 0.3V 时，输出端的电压为几伏？
图 20-8
解：（a），（b），（d）和（f）能实现 Y＝ A ，（c）和（e）不能实现 Y＝ A 。
（a） （b） （c） （d） （e） （f）
20.1.10 什么是线与，试写出图 20-9 中 Y 的逻辑式。
5 / 64
圣才电子书 十万种考研考证电子书、题库视频学习平台


若 S1 先抢答，G1 的输出端为“0”，EL1，灯亮，G3 输出“1”，蜂鸣器响。在以后的 时间内不管 S2 按下或未按下，G2 输出端均为“1”，EL2 灯不会亮，起到了抢答功能。若 S2 先按下，分析过程同理可得。

电子学复习题一、判断题：1. 晶体二极管的阳极电位是—２０V，阴极电位是—１０V，则该晶体二极管处于（ A ）。

A．反偏 B．正偏 C．零偏 D．以上都不对2. 当晶体三极管的两个ＰＮ结都正偏时，则晶体三极管处于（ C ）。

A．截止状态 B．放大状态 C．饱和状态 D．以上都不对3. 在单相半波整流电路中，如果电源变压器二次电压为１００Ｖ，则负载电压将是（ B ）。

A．100ｖ B．45Ｖ C．90Ｖ D．190Ｖ4. 当逻辑函数有n个变量时，共有（ D ）个变量取值组合。

A. nB. 2nC. n2D. 2n5. 在（ D ）输入情况下，“与非”运算的结果是逻辑0。

A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是16、三极管处于放大区时，其发射结（B ），集电结（）。

A. 正偏正偏B. 正偏反偏C. 反偏正偏D. 反偏反偏7、硅管的死区电压是（ C ）。

A. 0.2VB. 0.3VC. 0.5VD. 0.7V8、选用差分电路的原因是（ A ）。

A. 减小温漂B. 提高输入电阻C. 稳定放大倍数D. 减小失真9、单相桥式整流电路，负载上的电压平均值为（ B ）。

A. 0.45U2B. 0.9U2C. 1U2D. 1.2U210、已知逻辑函数Ｙ＝ＡＢＣ＋ＣＤ，Ｙ＝１的是（D）A. Ａ＝０，ＢＣ＝１B. ＡＢ＝１，ＣＤ＝０C. Ｃ＝１，Ｄ＝０D.ＢＣ＝１，Ｄ＝１11.某放大电路负载开路时的输出电压为4V，接入2kΩ的负载后，输出电压为2.5V，则该放大电路的输出电阻为（A ）A，1.2kΩ B，1.6kΩ C，3.2kΩ D，10kΩ12.放大电路的输入信号频率为其下限频率f1时,增益比中频率下降分贝数为（ C ）。

A，20 B，7 C，3 D，113，测得NPN型硅三极管三个电极电压分别为：U B=2.8v,U E=2.1V，U C=3.6V，则该管处于（ C ）状态。

Ａ，饱和Ｂ，截止Ｃ，放大Ｄ，击穿14. 已知逻辑函数Ｙ＝ＡＢＣ＋ＣＤ，Ｙ＝１的是（ B ）A，Ａ＝０，ＢＣ＝１ B，ＢＣ＝１，Ｄ＝１C，ＡＢ＝１，ＣＤ＝０ D，Ｃ＝１，Ｄ＝０15.为了获得电压放大，同时又使得输出与输入电压同相，则应选用（ C ）。

串联或并联，问如何选择元件和联接方式才能得到： （ 1）20Ω ， （2）10 （3） Ω， （4）5Ω ， （5）0Ω ， （6） 的阻抗模。
解 （1）两个同类元件串联，总阻抗为 20Ω 。 （2） +j （3） 与电感 （或电容
L=10+j10
）串联，总阻抗为 ， 或 -j
。
C=10-j10
与电感 （或电容
设
，则∴ 4.4.6= 0来自368 A，，，
无源二端网络（图 4.04）输入端的电压和电流为 u = 220 ， i = 4.4
试求此二端网络由两个元件串联的等效电路和元件的参数值，并求二 端网络的功率因数及输入的有功功率和无功功率。 解 （1） ，
∴
= 30 Ω ，
L=
40 Ω ，
等效电路如图 T4.4.6 所示。 （2） , W Var 4.4.7 有一 RC 串联电路，电源电压为 u，电阻和电容上的电压分别为 uR 和
360PF。试问能否满足收听中波段 535 ~ 1605KHZ 的要求。 解 =0.3mH， =25PF 时
=0.3mH，
=360PF 时
可见
，
，故能满足收
听中波段 535 ~ 1605KHZ 信号的要求。 4.7.3 有一 ， ， 串联电路，它在电源频率 f 为 500HZ 时发生谐振。谐
C为
振时电流 为 0.2A，容抗 倍。试求该电路的电阻 解 谐振时：
为参考相量作相量图 T4.5.4。由相量图得
，
4.5.5 电压 流 与 与
计算图 4.12（a） 中的电流 和各阻抗元件上的 ，并作相量图；计算图 4.12（b）中各支路电 ，并作相量图。
和电压
解 （1）对图 4.12（a）电路
