浅谈梁柱节点区域不同强度等级混凝土施工质量控制措施摘要：高层建筑的竖向构件和水平构件混凝土强度等级设计不同，施工过程中控制措施不到位,节点区城高等级混凝土浇筑高度不够，容易产生质量问题。
文章分析了问题产生的原因，总结了施工控制措施,阐述了质量问题处理思路,供类似工程参考。
关键词：梁柱节点;不同等级混凝土;质量控制;质量问题处理引言随着建筑高度的增大，竖向荷载相应增加，柱墙竖向构件受截面尺寸的限制，竖向构件的混凝土设计强度要显著提高。
而梁、板水平构件承受的荷载与建筑的高度无明显关系,考虑到裂缝控制，一般采用中低强度等级的混凝土，导致两者的设计强度不同，特别是高层建筑的下部，差距更为显著，施工过程中控制措施不到位，节点区域高等级混凝土浇筑高度不够，容易产生质量问题。
一、设计和施工中存在的问题1.设计方面为了满足竖向构件轴压比的要求，同时又要控制截面不过大，竖向构件采用较高强度等级的混凝土是种必然，越往下部强度越高。
而对于以受弯为主的楼层梁板，承受的荷载与建筑的高度无明显关系，过高的混凝土强度等级确实不需要，且高强度混凝土的收缩应力、温度应力较大,容易产生混凝土裂缝。
《高层建筑混凝土结构技术规程》JCJ3-2010[1]第6.1.9条规定“现浇框架梁的混凝土强度等级不宜高于C40”，江苏省地方标准《住宅工程质量通病控制标准》DGJ32/J16-2014[2]第7.1.1条第9款规定“现浇板混凝士强度等级不宜大于C30”。
在实际工程设计中,梁板合适的混凝土强度等级应为C25- C40。
因此,高层建筑混凝土结构的竖向构件混凝土设计强度高于水平构件设计强度必然存在，而且随着建筑物高度的增大,两者的设计强度差距会越大，高层建筑的下部差距更明显。
2.施工方面目前，混凝土的浇筑施工几乎都是全部采用商品混凝土泵送工艺,不同等级混凝土泵送采用同一根泵管,在实际施工过程中，两种等级的混凝土分界不清。
正常情况下,都是先浇竖向结构构件，后浇水平结构构件。
浅谈不同混凝土强度等级的梁柱节点施工质量控制摘要：分析了框架结构工程不同强度等级的梁柱节点部位混凝土裂缝产生的原因，通过采取有效的混凝土裂缝防治措施，有效地降低了混凝土裂缝发生。
关键词：梁柱节点；裂缝；在钢筋混凝土结构中，高层建筑框架结构的梁柱节点比较复杂，由于荷载组合及内力计算的结果，要求同一层的竖向结构构件（柱、墙）混凝土强度等级高于水平结构构件（梁、板）的混凝土强度等级，梁与柱节点部位成为施工质量控制薄弱环节和重难点。
1 不同等级混凝土邻接面的留设钢筋混凝土框架结构，水平施工缝通常留于柱脚，柱顶若要留水平施工缝则应留于梁底。
若同层的竖向构件和水平构件的混凝土同时浇捣，则柱顶不留施工缝。
2 梁柱不同强度等级混凝土分别浇捣的施工根据施工现场多使用商品混凝土或现场搅拌站泵送浇捣的情况，梁柱节点核心区的混凝土浇捣方法，不管柱顶留或不留施工缝，均应先用塔吊吊斗或混凝土泵输送柱墙强度等级的混凝土就位，分层振捣，在楼面梁板处留出45°斜面。
在混凝土初凝前，随之泵送浇筑楼面梁板的混凝土。
采用这种方法浇捣楼层柱、墙、梁、板混凝土时，应重点控制高低强度等级混凝土的邻接面不能形成冷缝，故宜在柱顶梁底处留设施工缝，以缩小节点核心区高强度等级混凝土浇捣时间，避免高低强度等级混凝土的邻接面形成冷缝。
同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，杜绝漏振死角，对于钢筋确实过分密集的情况，应事先和设计单位联系采取适当技术措施，确保节点核心区混凝土密实性和设计强度。
3 梁柱节点随同楼面统一浇捣梁柱节点处不同强度等级混凝土采用分别浇捣的施工方法，给施工带来不便，且容易形成邻接面的冷缝，故当柱子混凝土强度等级高于梁板混凝土强度等级不超过二级时（10n/mm2），可考虑梁柱节点处的混凝土随同梁板一起浇捣。
但应当指出：此时，梁柱节点处混凝土强度如果取用梁板的混凝土强度，会引起柱在竖向荷载作用下承载力不足，以及地震作用下节点核心区抗剪承载力不足，所以一般不应采用。

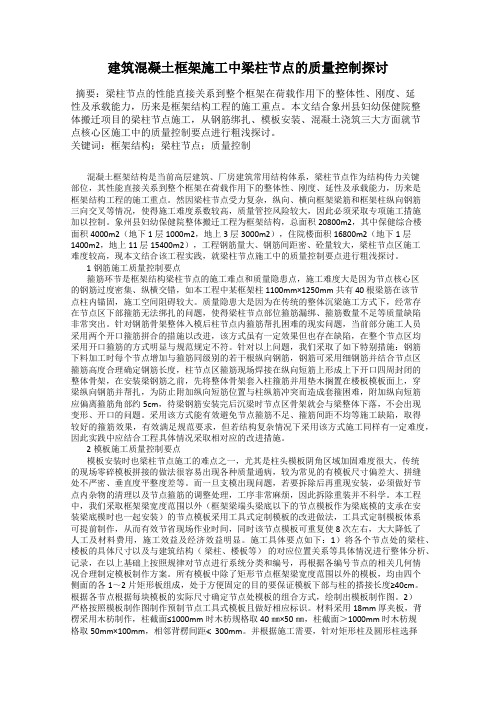

建筑混凝土框架施工中梁柱节点的质量控制探讨摘要：梁柱节点的性能直接关系到整个框架在荷载作用下的整体性、刚度、延性及承载能力，历来是框架结构工程的施工重点。
本文结合象州县妇幼保健院整体搬迁项目的梁柱节点施工，从钢筋绑扎、模板安装、混凝土浇筑三大方面就节点核心区施工中的质量控制要点进行粗浅探讨。
关键词：框架结构；梁柱节点；质量控制混凝土框架结构是当前高层建筑、厂房建筑常用结构体系，梁柱节点作为结构传力关键部位，其性能直接关系到整个框架在荷载作用下的整体性、刚度、延性及承载能力，历来是框架结构工程的施工重点。
然因梁柱节点受力复杂，纵向、横向框架梁筋和框架柱纵向钢筋三向交叉等情况，使得施工难度系数较高，质量管控风险较大，因此必须采取专项施工措施加以控制。
象州县妇幼保健院整体搬迁工程为框架结构，总面积20800m2，其中保健综合楼面积4000m2（地下1层1000m2，地上3层3000m2），住院楼面积16800m2（地下1层1400m2，地上11层15400m2），工程钢筋量大、钢筋间距密、砼量较大，梁柱节点区施工难度较高，现本文结合该工程实践，就梁柱节点施工中的质量控制要点进行粗浅探讨。
1钢筋施工质量控制要点箍筋环节是框架结构梁柱节点的施工难点和质量隐患点，施工难度大是因为节点核心区的钢筋过度密集、纵横交错，如本工程中某框架柱1100mm×1250mm共有 40 根梁筋在该节点柱内锚固，施工空间阻碍较大。
质量隐患大是因为在传统的整体沉梁施工方式下，经常存在节点区下部箍筋无法绑扎的问题，使得梁柱节点部位箍筋漏绑、箍筋数量不足等质量缺陷非常突出。
针对钢筋骨架整体入模后柱节点内箍筋帮扎困难的现实问题，当前部分施工人员采用两个开口箍筋拼合的措施以改进，该方式虽有一定效果但也存在缺陷，在整个节点区均采用开口箍筋的方式明显与规范规定不符。
针对以上问题，我们采取了如下特别措施：钢筋下料加工时每个节点增加与箍筋同级别的若干根纵向钢筋，钢筋可采用细钢筋并结合节点区箍筋高度合理确定钢筋长度，柱节点区箍筋现场焊接在纵向短筋上形成上下开口四周封闭的整体骨架，在安装梁钢筋之前，先将整体骨架套入柱箍筋并用垫木搁置在楼板模板面上，穿梁纵向钢筋并帮扎，为防止附加纵向短筋位置与柱纵筋冲突而造成套箍困难，附加纵向短筋应偏离箍筋角部约5cm，待梁钢筋安装完后沉梁时节点区骨架就会与梁整体下落，不会出现变形、开口的问题。
梁柱节点质量控制梁柱节点部位的施工质量，需要施工管理人员用更多精力去把控，否则将直接影响建筑结构的质量。
相比于其他部位，梁柱节点在质量把控方面应该注意哪些问题？易出现问题（1）梁柱节点柱主筋移位：钢筋组装时位置不准确,或连接点绑扎不牢，绑扣松脱，钢筋固定不牢等，造成主筋移位。
处理方法：测量工放线完毕后，绑扎墙柱钢筋前，先根据墙柱边线及控制线将主筋按1:6打弯，调整到位后再进行箍筋的安装和绑扎，若先安装箍筋并绑扎，而后进行位置调整，难度加大；在柱内设置定位卡或定位箍，保证调整后不再变形。
（2）梁柱节点处主筋打架引起梁端截面偏差，箍筋位置偏差。
处理方法：梁柱节点处因为钢筋密集，常引起墙柱主筋位置重叠，此时应保证柱筋位置，调整梁筋，调整后截面一般偏小，从柱边开始逐步调整梁截面，梁筋可按1:6打弯，弯曲段在箍筋角部插直径14mm或直径12mm钢筋，绑扎牢固，保证箍筋位置正确。
（3）梁柱节点处箍筋缺少或有梁箍筋保护层偏小或无保护层处理方法：梁柱节点处钢筋密集，绑扎梁筋时先插底筋，然后绑扎柱箍筋，再插梁上铁。
梁绑扎完毕后，及时垫底部保护层垫块，垫块垫在箍筋与主筋交点处，采用大理石垫块，主筋、腰筋与箍筋交点处均绑扎牢固，上下排丝扣方向相反，保证梁骨架不变形。
设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同，包括箍筋的规格、直径和间距等；纵筋锚固也要求满足规范规定，包括伸入支座的直段及弯钩长度。
实际施工中常常出现的问题是：节点区箍筋缺少绑扎、数量不足、间距不分，或者几个箍筋全堆在一起，或者空空的一长段没有箍筋；而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。
究其原因，一方面是部分施工管理、监理人员素质较低，对节点区的重要性缺乏认识，质量意识比较淡薄；另一方面则是施工所采取的工艺流程限制，使得要做到节点区钢筋（尤其是箍筋）完全符合设计及规范要求十分困难，甚至是根本不可能。
梁柱接头处的模板支设1. 施工准备（1）支模前要对作业班组进行按规定对项目相关部门及进场队伍进行方案、措施和安全交底（包括书面和口头）。
浅谈高层框架结构梁柱节点施工质量控制的探讨摘要：随着社会的不断发展，人们生活水平的逐渐提高，越来越多的人开始涌入城市进行学习、生活和工作，城市人口急剧增长，因此建筑逐渐向上部空间发展，高层框架结构建筑已经成为主流。
而在高层建筑施工中，框架结构梁柱节点的施工是很重要的，是联系着整个机构体系的枢纽，因此加强高层框架结构梁柱节点施工质量是保证整个建筑施工质量的重点。
关键词：高层框架结构梁柱结点施工质量控制提高现在的建筑多是钢筋混凝土框架结构的高层，而框架结构中如框架的梁柱交汇点、剪力墙结构的暗梁与柱的交汇点等，节点承受由梁端和柱端传递来的轴力、弯矩和剪力，受它们共同作用且受力状态复杂。
因此在出现地震或者外力作用时，框架结构中的梁柱节点是最容易受到破坏的地方，严重的时候整个框架结构也会发生严重变形甚至倒塌，后果不堪设想。
因此为了保证框架结构的安全性，应该根据新规范中的“强节点”设计要求，对节点的箍筋与混凝土强度做出了较严格的规定。
通常情况下，虽然在进行施工设计的时候很重视，但是在施工过程中容易忽视梁柱节点的施工质量监督，对施工质量控制不严，容易出现质量问题，因此应该采取相应措施保证施工质量。
一、加强梁柱节点钢筋制作高层框架结构中，钢筋是重要的材料之一，而在高层梁柱节点，由于承受梁、柱、板等各种荷载的受力点，还是模板、钢筋、混凝土工程等多种交汇施工的重要部位，因此梁柱节点钢筋的制作就显得尤为重要。
在节点配筋构造中节点箍筋的设置是重点，由于我国许多地区处于地震高发区，尤其是汶川地震之后，许多建筑都重视结构的抗震性，因此要想加强结构的抗震性和安全性，就必须对混凝土中的箍筋距离减小，这样就会更好的约束混凝土，节点受剪承载力也越高。
但是一些设计人员其实注意到，要想结构稳固，就必须对箍筋加密，但是往往只重视柱端、梁端的箍筋加密，但是往往忽视了节点区的箍筋加密。
而节点区，连接梁和柱，有纵梁、横梁、柱的纵向钢筋三向交叉，且钢筋密集，配置箍筋存施工上有一定的难度，因此忽视了节点的施工质量，就会对建筑结构安全造成严重的影响。
目录摘要 (2)前言 (2)1梁柱节点（核心区）的概念、受力状态及破坏形式 (2)1。
1梁柱节点（核心区）的概念及特点 (2)1.2梁柱节点的受力状态及破坏形式 (3)2梁柱节点施工的复杂性 (3)2.1梁柱节点施工的复杂性分析 (3)2.2强节点的施工措施 (4)3梁柱节点施工监理的要点 (4)3.1施工质量预控措施以及控制点的设置 (4)3。
2施工和监理人员的工作作风 (5)3。
3节点工序质量的建研、记录与控制 (5)3。
3节点工序质量的建研、记录与控制 (5)结论 (5)致谢 (5)参考文献 (6)摘要钢筋混凝土框架结构中的梁柱节点是整个结构受力的关键部位和核心区，是决定结构抗震能力的主要因素.我国规范强调了“强节点”的设计要求，也强调了节点施工的重要性，但是在工程实践中，对节点施工质量控制不严往往造成质量问题，从而影响到建筑结构的抗震能力。
由于节点处本身存在施工困难，监理在监督过程中出现重视不够和把关不严问题也应该引起重视，文章就这一重要部位的施工质量监理问题进行了探讨。
关键词：框架梁柱；核心区；节点；监理AbstractReinforced concrete frame beam column joints in the structure stress of key parts and the core area, is to determine the structural seismic capacity of the main factors。
Our standard emphasizes the" node " of the design requirements，also stressed the importance of joint construction, but in engineering practice, the construction quality control is lax often causes quality problem, which affects the structural seismic capacity。
梁柱节点施工质量控制监理浅谈概述梁柱节点是建筑结构中的重要部分，它们承担着传递荷载和连接结构的重要功能。
因此，在梁柱节点的施工过程中，质量控制尤为重要。
本文将就梁柱节点施工质量控制进行深入探讨，并从监理角度进行浅谈。
一、施工前准备工作在梁柱节点施工开始之前，有一些关键的准备工作需要进行，以确保后续的施工工作能够顺利进行。
首先，要进行详细的施工图纸审核，确保节点构造和连接方式符合设计要求。
同时，要对施工材料进行质量检验，包括钢筋、混凝土、连接件等。
另外，还要编制详细的施工工艺流程和质量控制计划，明确各项施工工序和质量要求。
二、梁柱节点施工质量控制1. 钢筋加工质量控制在梁柱节点的施工中，钢筋加工质量直接影响节点的强度和稳定性。
因此，在钢筋加工过程中，应对钢筋直径、弯曲度、焊接缺陷等进行严格控制，确保其符合设计要求。
此外，还应注意钢筋的存放和运输，避免钢筋受潮和变形。
2. 混凝土浇筑质量控制混凝土的浇筑质量直接影响节点的强度和耐久性。
在混凝土浇筑前，应进行钢筋的配置检查，确保钢筋的位置和间距符合设计要求。
在混凝土浇筑过程中，应控制浇筑速度和浇筑高度，避免产生空鼓和错位现象。
此外，还要对混凝土的配合比和拌和时间进行控制，确保混凝土的强度和流动性。
3. 梁柱连接质量控制梁柱连接的质量直接影响节点的整体稳定性和承载能力。
在梁柱连接过程中，应确保连接件的精确安装和紧固。
同时，要进行连接件的质量检查，包括连接件的规格、材质和表面处理等。
此外，还要对连接部位的对齐度和垂直度进行检查，确保连接的准确性。
三、监理角度的质量控制监理在梁柱节点的施工过程中起着重要的监督和指导作用。
监理人员应对梁柱节点的施工质量进行全程监控，并及时发现和纠正存在的问题。
首先，要进行现场巡查和检验，对施工工序、材料和质量进行检查。
其次，要与施工方进行有效的沟通和协调，解决存在的问题和争议。
最后，要编制详细的监理报告，记录施工质量的整体情况和存在的问题，并提出相应的改进措施。
梁柱节点施工质量控制监理浅谈
钢筋混凝土框架结构、框架剪力墙结构是我国建筑的主要结构形式，主要应用在住宅、商业、办公以及公共建筑中，其结构主体的工程质量影响着建筑物的承载力和正常使用，其中梁柱节点是整个结构主体受力的关键部位和核心区，是决定该结构抗震能力的主要因素。
框架结构的震害大多发生在柱和梁柱节点核心区，节点破坏主要是剪切破坏和钢筋锚固破坏，严重时会引起整个框架的倒塌，因此其施工质量是否合格将直接影响结构的安全。
监理作为施工质量控制的主体之一，在实施监理的过程中要加强和重视这些关键部位的监理。
一、梁柱节点（核心区）的概念、受力状态及破坏形式
1、梁柱节点（核心区）的概念及特点：梁柱节点简单地说就是梁柱的交接点，是受力和传力的主要部位，它是联系整个结构体系的枢纽，如框架的梁柱交汇点、剪力墙结构的暗梁与柱的交汇点等。
其钢筋构造复杂，核心区混凝土处于剪压复合应力状态，施工难度大，施工质量较难控制，节点抗震要求较为严格。
2、梁柱节点的受力状态及破坏形式：从力学上讲，梁柱节点核心区受力情况比较复杂，它既承受柱子传来的压力，又要承担梁端和柱端的弯矩、剪力。
当地震荷载反复作用时，核心区混凝土处于剪压复合应力状态，往往造成核心区出现交叉形式的裂缝及柱端混凝土压酥、剥落、钢筋压屈外鼓。
特别是角柱、边柱，由于扭转和偏心等影响，受力更为复杂，地震时内柱更容易引起震害。
二、梁柱节点施工的复杂性
1、梁柱节点施工的复杂性分析：在节点部位从安装模板、绑扎钢筋到浇筑混凝土等施工过程以及施工质量的检查，都是相当复杂的。
梁柱节点是钢筋集中、模板交接的部位，根据设计有时梁柱的混凝土强度等级也不一样，施工时可能还要考虑施工缝的问题。
钢筋施工时如何保证钢筋的位置准确，是一个难点：当设计梁柱混凝土的等级不一样时，在浇筑混凝土前，还要采取措施将强度高的混凝土与强度低的混凝土分开浇筑，采用的方法之一是在节点旁边安装金属网，节点属于柱的一部分，因此要保证节点混凝土的高强度等级，施工监理中可要求施工单位采取一定的措施，如先浇筑强度等级高的混凝土，后浇筑强度等级低的混凝土：设置临时隔断，支模前在柱主筋保护以外用钢丝外侧加圆钢筋或钢管；也可以在柱筋保护外将模板做成大马牙搓，待高强度等级混凝土浇筑完后，拆除大马牙搓，再支好墙模，分别浇筑不同等级的混凝土。
为了使两种不同等级的混凝土在加料时分别清楚，柱混凝土加料用料斗交料，梁、板混凝土用泵送，对送料混凝土车加强监督，浇筑时，对高一级的混凝土至少保证浇筑高度高于低一级混凝土50cm以上，交叉进行。
但目前实际工程中混凝土的浇筑施工几乎都是采用商品混凝土泵送工艺，而且习惯于将竖向构件与水平构件分两批集中浇注（即节点区采用楼盖混凝土强度等级浇注）。
如果要求其中的梁柱节点单独浇注，则首先是其供应量及浇注时间不易控制而会导致质量事故，其次是节点区与梁板之间的分隔确实存在难度，故施工单位至少不希望大面积采用此方法。
实际施工时还有
很多方法，但不管采用那种方法都是比较复杂。
2、强节点的施工措施：为了突出强节点，当梁柱混凝土强度等级相差较大而节点区混凝土随梁板一同浇筑时，为了保证节点在地震作用下的抗剪承载力及延性性能，需要进行节点抗剪承载力验算及采取必要的构造措施。
常用的有节点内部设置附加螺旋箍筋、插筋、短型钢、梁加腋、箍筋加密或在节点区浇筑钢纤维混凝土等方式。
在节点区钢筋比较密集的情况下，很难在节点区设置螺旋箍筋或型钢，通过梁加腋或采用钢纤维浇筑节点区的方法又大大增加施工难度，而加密箍筋，对于提高节点核心区的抗剪承载力有重要作用。
有关研究表明，节点箍筋在平行及垂直受力方向所发挥的对节点核心区沿两个斜向交替受压方向对混凝土的约束效应非常明显，对提高节点的抗剪性能，使节点剪切失败发生在大震所需的延性之后而发挥出重要作用。
三、梁柱节点施工监理的要点
1、施工质量预控措施以及质量控制点的设置：（1）模板位置偏差：柱作为梁的支座，容易造成偏心，要保证梁柱的尺寸以及轴线位置的准确；（2）钢筋设置：如果钢筋在构件中的位置偏差在规定允许的范围内，不会对结构或构件带来多大的影响，但是如果钢筋在构件中的位置偏差超过规范所规定的要求，甚至偏差严重，就会引起结构或构件的刚度、承载力下降，混凝土开裂，甚至引起结构或构件的受力性质发生变化，如从轴心受力变成偏心受力，如果保护层控制不好会造成有效截面减小而引起构件承载力下降。
另外监理应注重钢筋（包括箍筋）的数量、规格（直径）的检查等。
对于混凝土，主要注意混凝土在浇筑时节点部位容易下沉，造成梁与柱在节点连接处出现空心现象的发生，以及节点处混凝土不密实等问题。
梁柱节点的受力主要是钢筋和混凝土共同组成的一个复合受载区域，钢筋的施工是至关重要的。
要严格按照《混凝土结构施工钢筋排布规则与构造详图（06G901-1）》中的规定施工，当梁柱混凝土强度等级不同时，梁纵筋伸入柱中，其锚固长度要按柱的混凝土强度等级来取值（因为是柱的混凝土握裹梁的钢筋），不能按梁本身混凝土强度来计算纵筋伸入柱的锚固长度。
这时必须考虑紧身锚固带对钢筋的锚固作用。
在梁柱节点处，梁钢筋伸入支座的锚固问题按照《平面整体表示方法（03G101-1）》和《混凝土结构施工钢筋排布规则与构造详图（06G901-1）》的规定，当采用弯锚时必须准确理解0.4laE+15d与laE之间的关系，不能理解为糨锚时只需要0.4laE+15d，而是需要按照钢筋排布规则排布节点配筋中的梁柱钢筋的位置，节点配筋构造主要包括节点区箍筋的设置及梁筋在节点区的锚固。
箍筋对核心区混凝土具有约束作用，对提高节点的抗剪强度起着重要作用。
箍筋间距越小，对混凝土的约束作用就越大，节点受剪承载力也越高，尤其是地震区，节点区的箍筋必须加密，在节点核心区，箍筋的位置要正确，柱的箍筋不能缺失。
为了从根本上根除以上缺陷，必须提高施工人员对框架梁柱节点重要性的认识，并采取相应的施工措施。
绑扎箍筋时，先把柱头模板拆下1～2块，在侧面和现浇板下面进行绑扎。
这项措施，需带班人员要求木工给予配合施工。
还有一种能够增加节点抗压强度的措施，就是在节点区域增加短钢筋的方法，而节点部位采用与梁相同强度等级的混凝土，但这样对梁的钢筋深入柱里进
行锚固就可能与设计不符，因为这时竖向锚固带的混凝土强度等级是按照梁的强度等级确定的。
2、施工和监理人员的态度和工作作风：为了从根本上消除质量缺陷，要求监理人员旁站必须到位；在预先设置的质量控制点施工时必须到位；实行见证取样的材料必须实行见证。
技术交底是非常关键的一项工作，督促施工单位进行好技术交底工作也是监理工作的重要内容。
3、节点工序质量的检验、记录与控制：节点工序质量的检验，就是利用一定的方法和手段，对工序操作及其完成产品的质量进行实际而及时的测定、查看和检查，并将所测得的结果同该工序的操作规程及形成质量特性的技术标准进行比较，从而判断是否合格。
工序质量的检验，也是对工序活动的效果进行评价。
工序活动的效果，归根结底就是指通过每道工序所完成的工程项目质量或产品的质量如何，是否符合质量标准。
总之，框架结构梁柱节点是受力的关键部位，是决定结构抗震能力的主要因素，因而决定了其施工质量的重要性，因此梁柱节点的施工质量不容忽视。
作为监理，要把握质量的关键点，抓住主要矛盾，应该提高对抗震节点重要性的认识，严格监理，采取合理的监理方法，确保施工质量能达到设计及规范要求。
