使用Arcgis计算土地利用现状图图斑面积
- 格式:docx
- 大小:513.02 KB
- 文档页数:3
卢真珍一、总体规划图包含文件及属性:工程文件名:XX乡规划图YX(晕线面)DLTB(地类图斑面)YTFQ(用途分区面):在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20,TDYTQLXDM(土地用途区类型代码)字符串3,GZQLX(管制区类型)字符串20,GZQLXDM(管制区类型代码)字符串20。
DLW(道路网面)YTJJSQ(有条件建设区面)与上面一样。
TMSC(透明输出面)DLJX(地类界线)XZQJX(行政区界线)XZDW(现状地物)JBNTBJ(基本农田边界):加BJLX字符串20GZQBJ(管制区边界):BJLX字符串20ZJ(注记)TK(图框点)TK(图框线)TK(图框面)二、按乡镇Arcgis在检查重区导入,修复,打散,检查拓扑错误,检查面积。
基本农田保护区1转成shape格式,放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中,点右键,New个人数据库,New数据集导入是高斯克里格的文件,0.0001,3导入上面转好的文件,输入名为基本农田保护区,OK。
4打开Arcinfor,添加上面数据库的基本农田保护区。
5修复:在DMT中,Feature,Repaire中,不打钩,OK。
6打散:编辑,全选,打散。
7核对面积:在属性表中,右击面积Sta看总面积记下来,再看Shape-area总面8积,要一模一样,如果不是就合Mapgis核对检查原因。
(如果很特别的掉去就去Mapgis中切割那块,在导入复制进去,其他不用动)9修改拓扑错误:若跳区,按住shift点跳去周围的面,在编辑中选自动生成面,在跳区出点3下要移动点,若属性相同就Merge,保存。
若前面的做不了,就去Mapgis中,把原来那块多切割几次,把整块变成多块后转成shape后,复制进去。
核对面积一样就可以了。
10检查重区:在Catalog数据集中New拓扑关系,重区,是。
11导入Arcgis中,让拓扑关系处于编辑状态,查看有多少错误,修改。

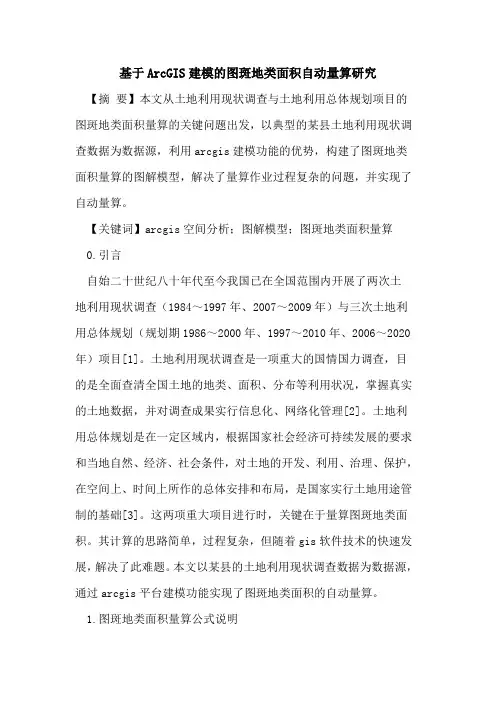

基于ArcGIS建模的图斑地类面积自动量算研究【摘要】本文从土地利用现状调查与土地利用总体规划项目的图斑地类面积量算的关键问题出发,以典型的某县土地利用现状调查数据为数据源,利用arcgis建模功能的优势,构建了图斑地类面积量算的图解模型,解决了量算作业过程复杂的问题,并实现了自动量算。
【关键词】arcgis空间分析;图解模型;图斑地类面积量算0.引言自始二十世纪八十年代至今我国已在全国范围内开展了两次土地利用现状调查(1984~1997年、2007~2009年)与三次土地利用总体规划(规划期1986~2000年、1997~2010年、2006~2020年)项目[1]。
土地利用现状调查是一项重大的国情国力调查,目的是全面查清全国土地的地类、面积、分布等利用状况,掌握真实的土地数据,并对调查成果实行信息化、网络化管理[2]。
土地利用总体规划是在一定区域内,根据国家社会经济可持续发展的要求和当地自然、经济、社会条件,对土地的开发、利用、治理、保护,在空间上、时间上所作的总体安排和布局,是国家实行土地用途管制的基础[3]。
这两项重大项目进行时,关键在于量算图斑地类面积。
其计算的思路简单,过程复杂,但随着gis软件技术的快速发展,解决了此难题。
本文以某县的土地利用现状调查数据为数据源,通过arcgis平台建模功能实现了图斑地类面积的自动量算。
1.图斑地类面积量算公式说明与图斑地类面积量算有关矢量图层有:地类图斑(dltb)、线状地物(xzdw)和零星地物(lxdw),其数据结构如表2-1所示。
表2-1矢量数据结构情况表图斑地类面积量算公式说明如下:图斑地类面积(dlmj)=图斑计算面积(jsmj)-线状地物面积(xzdwmj)-零星地物面积(lxdwmj)-田坎面积(tkmj)[4]其中线状地物面积(每条线状地物面积=地物长度×地物宽度)指该图斑内所有线状地物的面积和该图斑地类界上的所有线状地物面积的一半的总和;零星地物面积指该图斑内所有零星地物的面积总和;田坎面积=(图斑计算面积-零星地物面积-线状地物面积)×田坎系数,田坎系数是田坎面积与耕地图斑地类面积的比值,在图斑地类面积量算前已确定。

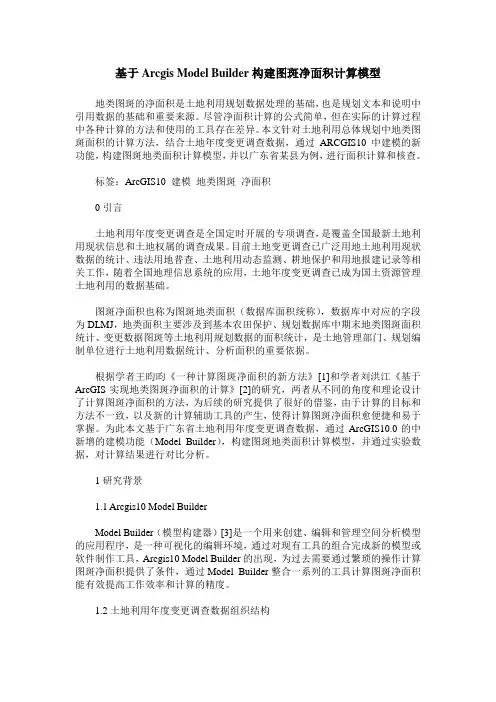

基于Arcgis Model Builder构建图斑净面积计算模型地类图斑的净面积是土地利用规划数据处理的基础,也是规划文本和说明中引用数据的基础和重要来源。
尽管净面积计算的公式简单,但在实际的计算过程中各种计算的方法和使用的工具存在差异。
本文针对土地利用总体规划中地类图斑面积的计算方法,结合土地年度变更调查数据,通过ARCGIS10中建模的新功能,构建图斑地类面积计算模型,并以广东省某县为例,进行面积计算和核查。
标签:ArcGIS10 建模地类图斑净面积0引言土地利用年度变更调查是全国定时开展的专项调查,是覆盖全国最新土地利用现状信息和土地权属的调查成果。
目前土地变更调查已广泛用地土地利用现状数据的统计、违法用地普查、土地利用动态监测、耕地保护和用地报建记录等相关工作,随着全国地理信息系统的应用,土地年度变更调查已成为国土资源管理土地利用的数据基础。
图斑净面积也称为图斑地类面积(数据库面积统称),数据库中对应的字段为DLMJ,地类面积主要涉及到基本农田保护、规划数据库中期末地类图斑面积统计、变更数据图斑等土地利用规划数据的面积统计,是土地管理部门、规划编制单位进行土地利用数据统计、分析面积的重要依据。
根据学者王昀昀《一种计算图斑净面积的新方法》[1]和学者刘洪江《基于ArcGIS实现地类图斑净面积的计算》[2]的研究,两者从不同的角度和理论设计了计算图斑净面积的方法,为后续的研究提供了很好的借鉴,由于计算的目标和方法不一致,以及新的计算辅助工具的产生,使得计算图斑净面积愈便捷和易于掌握。
为此本文基于广东省土地利用年度变更调查数据,通过ArcGIS10.0的中新增的建模功能(Model Builder),构建图斑地类面积计算模型,并通过实验数据,对计算结果进行对比分析。
1研究背景1.1 Arcgis10 Model BuilderModel Builder(模型构建器)[3]是一个用来创建、编辑和管理空间分析模型的应用程序,是一种可视化的编辑环境,通过对现有工具的组合完成新的模型或软件制作工具,Arcgis10 Model Builder的出现,为过去需要通过繁琐的操作计算图斑净面积提供了条件,通过Model Builder整合一系列的工具计算图斑净面积能有效提高工作效率和计算的精度。
ArcGIS计算面积或者长度
ArcGIS计算面积或者长度
用一副遥感影像作为底图配准后进行矢量化,想要求出上面每个图斑面积的大小
方法1:
首先应该把地理坐标(经纬度)转换为投影坐标。
然后打开多边形的attribute table, 里面有一个功能叫calculate geometry 方法2:
打开要计算的shape文件的属性表,添加一个叫area的字段,然后选择area这个字段,右击,calculate,打开对话框后,点advanced的复选框,把下面的代码拷入就可以了.
Dim dblArea as double
Dim pArea as IArea
Set pArea = [shape]
dblArea = pArea.area
方法3:
如果shape文件有真实的坐标,把shape转化为geodatabase中的feature class,面积字段就直接出来了。
方法4:
TOOLBOX下的空间分析里IDENTIFY
需要说明的是:面积单位根据你当前数据的地理坐标单位,如果是米,则是平方米,如果是公里,则是平方公里.可以转换为平方公里,公顷,亩等.但如果是经纬度,则仅仅是经纬度作为平面单位的几何值.。

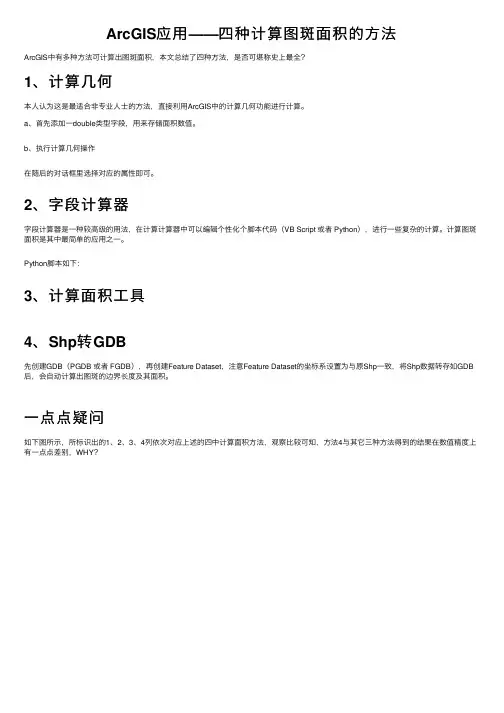

arcgis 十进制计算面积
在ArcGIS中,可以使用多种方法计算图斑面积,以下是其中一种常用方法:
1. 添加一个double类型字段,用来存储面积数值。
2. 执行计算几何操作,在随后的对话框里选择对应的属性即可。
字段计算器是一种较高级的用法,可以编辑个性化的脚本代码(VB Script 或者Python),进行一些复杂的计算。
计算图斑面积是其中最简单的应用之一。
Python脚本如下:先创建GDB(PGDB 或者 FGDB),再创建Feature Dataset,注意Feature Dataset的坐标系设置为与原Shp一致,将Shp数据转存如GDB后,会自动计算出图斑的边界长度及其面积。
在实际应用中,需要根据具体的需求选择合适的方法进行计算。
如需了解更多关于arcGIS的信息,可以继续向我提问。

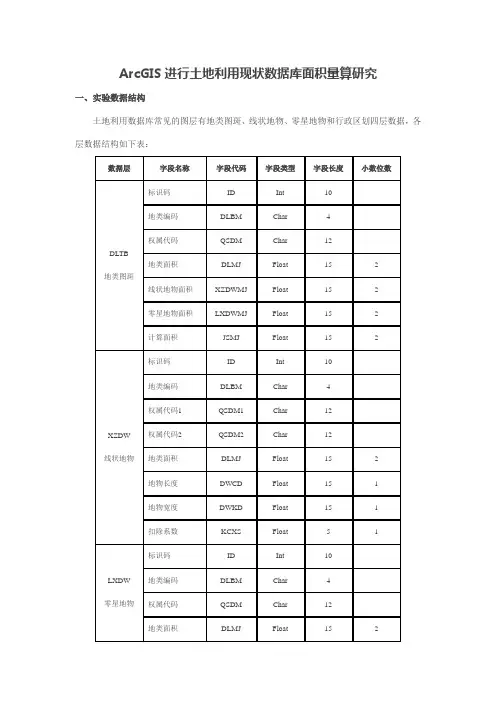

ArcGIS进行土地利用现状数据库面积量算研究一、实验数据结构土地利用数据库常见的图层有地类图斑、线状地物、零星地物和行政区划四层数据,各层数据结构如下表:数据层字段名称字段代码字段类型字段长度小数位数DLTB 地类图斑标识码ID Int10地类编码DLBM Char4权属代码QSDM Char12地类面积DLMJ Float152线状地物面积XZDWMJ Float152零星地物面积LXDWMJ Float152计算面积JSMJ Float152XZDW 线状地物标识码ID Int10地类编码DLBM Char4权属代码1QSDM1Char12权属代码2QSDM2Char12地类面积DLMJ Float152地物长度DWCD Float151地物宽度DWKD Float151扣除系数KCXS Float51LXDW 零星地物标识码ID Int10地类编码DLBM Char4权属代码QSDM Char12地类面积DLMJ Float152XZQH 行政区划标识码ID Int10权属代码QSDM Char12其中,DLTB、XZDW、LXDW的DLBM,XZDW的DWKD,LXDW的DLMJ,以及XZQH的QSDM都是已知属性数据,是在土地调查中直接输入的,其他数据均可通过数据分析得出的。
建立一个新的文档,添加四层数据,用Editor编辑生成如图所示的要素,输入已知属性数据,进行地图整饰后保存地图文档TDL YXZ.mxd。
二、赋QSDM在ArcGIS主要运用ArcToolBox—>AnalysisTools—>Overlay—>Identity这一工具实现赋QSDM。
用XZQH对DLTB进行Identity:用XZQH对XZDW进行Identity,注意选中“Keep Relationship”:用XZQH对LXDW进行Identity:利用属性表中FieldCalculator功能给将Identity后的QSDM赋到原有QSDM中,并删除其他多余字段,保留原有属性结构。

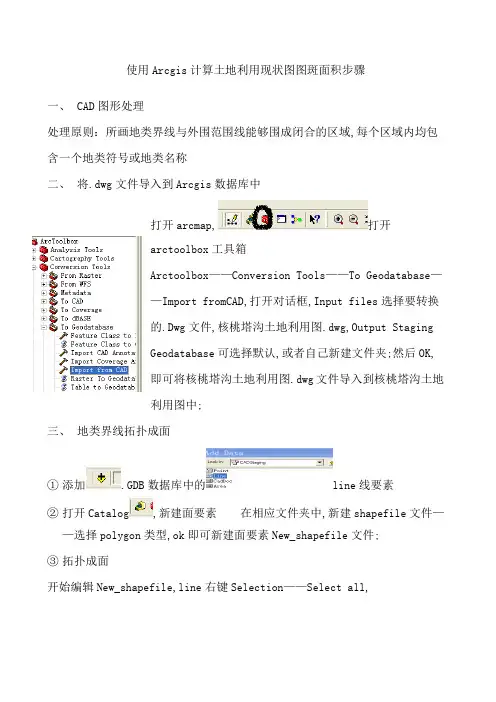

使用Arcgis计算土地利用现状图图斑面积步骤一、CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap,打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output StagingGeodatabase可选择默认,或者自己新建文件夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。
三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog,新建面要素在相应文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑成面开始编辑New_shapefile,line右键Selection——Select all,点击拓扑工具栏中工具,即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面。
a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡。
a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查属性是否已挂接上。
b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类,右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示,右键——properties——labelsC、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码。
使用Arcgis计算土地利用现状图图斑面积步骤一、 CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap,打开arctoolbox工具箱Arctoolbox——Conversion Tools——To Geodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output StagingGeodatabase可选择默认,或者自己新建文件夹;然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图中;三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog,新建面要素在相应文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件;③拓扑成面开始编辑New_shapefile,line右键Selection——Select all,点击拓扑工具栏中工具,即可将线拓扑成面; 拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面;a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡;a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查属性是否已挂接上;b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面重命名为四、面积计算①面属性分类按面字段中的txtvalue分类a、将按字段txtvalue分类,右键——properties——Symbologyb、将按字段txtvalue显示,右键——properties——labelsC、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码;②计算面积打开属性表,添加面积字段,类型为double计算面积,然后打开属性表,即可显示各个图斑面积,也可按照显示txtvalue字段的方式,在图面上显示面积值。
基于ArcGIS实现地类图斑净面积的计算刘洪江;曹玉香【摘要】地类图斑净面积计算是土地利用规划数据处理的必需工作,是计算各类用地规划控制指标的基础。
尽管净面积计算的公式简单,但基于不同的GIS软件,计算步骤、算法和实现方法各异。
本文针对土地利用规划的数据处理工作,对地类图斑净面积计算的相关问题进行了分析,对计算思路、线状地物数据处理等进行了详细介绍,提出了基于ArcGIS软件的计算方法和计算步骤,并设计了关键步骤的实现算法,在宁波市江北区土地利用规划数据建库工作中得到了应用。
%Net area calculation of land patch is the essential work of the land use planningdata processing, and it is the foundation of calculating land planning control index. The calculation formula is simple, but there are differencesin the calculation step, implementation method, and algorithm, based on different kind of GIS platform. In this paper, against the land use planning data processing, net area calculation of land patch has been deep analyzed, and gives a detailed in- troduction about calculation idea and linear feature data processing. Followed by calculation method and procedure based on ArcGIS is proposed, and the key implementation arithmetic is designed, which has been applied in the building of land planning database of Ningbo Jiangbei district.【期刊名称】《城市勘测》【年(卷),期】2012(000)005【总页数】3页(P114-116)【关键词】ArcGIS;地类图斑;净面积;计算【作者】刘洪江;曹玉香【作者单位】杭州市勘测设计研究院,浙江杭州310012;浙江工商大学,浙江杭州310018【正文语种】中文【中图分类】P2091 引言第二次全国土地调查(以下简称二调)作为一项重大的国情国力调查,目的是全面查清全国土地利用状况,掌握真实的土地数据,并对调查成果实行信息化、网络化管理,建立和完善土地调查、统计和登记制度,实现土地资源信息的社会化服务,满足经济社会发展、土地宏观调控及国土资源管理的需要。
arcgis中面积计算ArcGIS是目前业界最为常用的地理信息系统软件之一,其功能十分强大,可以进行多方面的地理信息数据处理与分析。
其中,计算面积是ArcGIS中最为基本的操作之一,能够帮助用户对数据集进行更为细致的分析。
下面,本文将就如何在ArcGIS中进行面积计算进行详细介绍。
一、打开ArcMap程序并导入数据首先,需要打开ArcMap程序,并选择需要进行面积计算的数据,在“File”菜单中选择“Add Data”选项,将需要分析的数据添加到视图中。
二、选择工具栏,并进行配置在添加数据之后,需要选择“Toolbar”菜单中的“Editor”选项,打开编辑工具栏后,选择“Start Editing”选项,开启编辑模式。
接下来,点击“Editor”工具栏中的“Snapping”按钮,打开设置对话框。
在设置对话框中,我们可以选择需要使用的“Snapping Agent”,如Grid、Edge等,还可以设置“Tolerance”,调整捕捉的容限大小。
完成设置后,点击“OK”保存设置。
三、选择需要计算的图层在完成配置之后,我们需要选择需要进行面积统计的图层。
在图层中选择需要计算的要素(点、线、面等)并点击右键,选择“Properties”。
在属性对话框中,选择“Fields”选项卡,找到面积字段,如果没有,则需要添加。
在下拉框中选择“Add Field”选项,命名为“Area”或其他名称,选择“Type”为“Double”,即可添加面积字段。
完成添加后,保存更改并退出属性对话框。
四、进行面积计算在进行面积计算之前,需要打开“Measure”工具栏。
在工具栏中,找到“Measure”按钮,点击并选择需要计算的要素形状(点、线、多边形)。
在选择形状之后,我们需要点击地图画布上的要素进行选择。
选择后,会自动计算其面积,并在属性表中显示。
在进行面积计算时,还可以选择多个要素,通过“Union”或“Merge”操作,将选择的要素融合成一个整体,并计算出总面积。
使用A r c g i s计算土地
利用现状图图斑面积
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
使用Arcgis计算土地利用现状图图斑面积步骤
一、 CAD图形处理
处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称
二、将.dwg文件导入到Arcgis数据库中
打开arcmap,打开
arctoolbox工具箱
Arctoolbox——Conversion Tools——To Geodatabase—
—Import fromCAD,打开对话框,Input files选择要转
换的.Dwg文件,核桃塔沟土地利用图.dwg,Output
Staging Geodatabase可选择默认,或者自己新建文件
夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入
到核桃塔沟土地利用图中。
三、地类界线拓扑成面
①添加.GDB数据库中的line线要素
②打开Catalog,新建面要素在相应文件夹中,新建shapefile文
件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑成面
开始编辑New_shapefile,line右键Selection——Select all,
点击拓扑
工具栏中工具,即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面。
a、细小面积
b、线不闭合
④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性
进行过渡。
a、将属性挂接到点
添加点point要素和Txtpro属性表,
属性挂接完,打开点属性表检查属性是否已挂接上。
b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面(重命名为
四、面积计算
①面属性分类按面字段中的txtvalue分类
a、将按字段txtvalue分类,右键——properties——Symbology
b、将按字段txtvalue显示,右键——properties——labels
C、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码。
②计算面积
打开属性表,添加面积字段,类型为double
计算面积,然后打开属性表,即可显示各个图斑面积,也可按照显示txtvalue字段的方式,在图面上显示面积值。
