三极管串联稳压电路优秀课件

串联型三极管稳压电路1.电路构成用三极管V代替图8.2中的限流电阻Ｒ，就得到图8.3所示的串联型三极管稳压电路。

在基极电路中，V DZ与Ｒ组成参数稳压器。

图 8.3 串联型三极管稳压电路2. 工作原理〔实验〕：①按图8.3连接电路，检查无误后，接通电路。

②保持输入电压U i不变，改变R L，观察U0。

③保持负载R L不变，改变U L，观察U0。

结论：输出电压U0基本保持不变。

该电路稳压过程如下：（１）当输入电压不变，而负载电压变化时，其稳压过程如下：（２）当负载不变，输入电压U增加时，其稳压过程如下：（３）当ＵＩ增加时，输出电压Ｕ０有升高趋势，由于三极管Ｔ基极电位被稳压管ＤＺ固定，故Ｕ０的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，ＵＣＥ增加，于是，抵消了Ｕ０的增加，使Ｕ０基本保持不变．上述电路虽然对输出电压具有稳压作用，但此电路控制灵敏度不高，稳压性能不理想。

8.3.2 带有放大环节的串联型稳压电路1．电路组成在图8.3电路加放大环节．如图8.4所示。

可使输出电压更加稳定。

图８．４带放大电路的串联型稳压电路取样电路：由Ｒ1、ＲP、Ｒ2组成，当输出电压变大时，取样电阻将其变化量的一部分送到比较放大管的基极，基极电压能反映出电压的变化，称为取样电压；取样电压不宜太大，也不宜太小，若太大，控制的灵敏度下降；若太小，带负载能力减弱。

基准电路：由ＲZ、V DＺ组成，给V２发射极提供一个基准电压，ＲZ为限流电阻，保证V DＺ有一个合适的工作电流。

比较放大管V2：Ｒ4既是V２的集电极负载电阻，又是V１的基极偏置电阻，比较放大管的作用是将输出电压的变化量，先放大，然后加到调整管的基极，控制调整管工作，提高控制的灵敏度和输出电压的稳定性。

调整管V１：它与负载串联，故称此电路为串联型稳压电路，调整管V１受比较放大管控制，集射极间相当于一个可变电阻，用来抵消输出电压的波动。

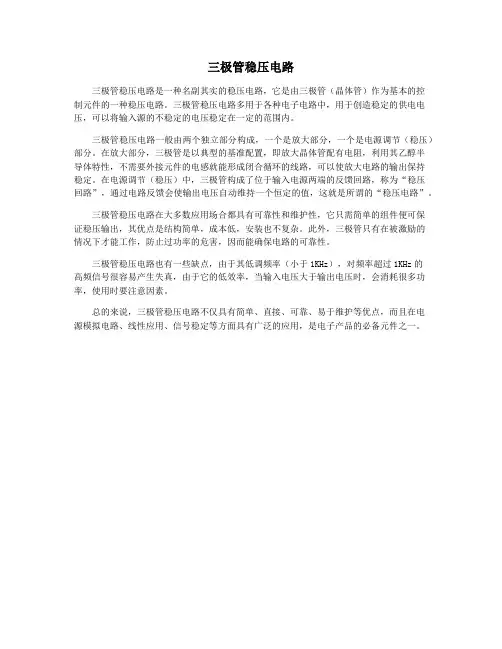

三极管稳压电路
三极管稳压电路是一种名副其实的稳压电路，它是由三极管（晶体管）作为基本的控
制元件的一种稳压电路。

三极管稳压电路多用于各种电子电路中，用于创造稳定的供电电压，可以将输入源的不稳定的电压稳定在一定的范围内。

三极管稳压电路一般由两个独立部分构成，一个是放大部分，一个是电源调节（稳压）部分。

在放大部分，三极管是以典型的基准配置，即放大晶体管配有电阻，利用其乙醇半
导体特性，不需要外接元件的电感就能形成闭合循环的线路，可以使放大电路的输出保持
稳定。

在电源调节（稳压）中，三极管构成了位于输入电源两端的反馈回路，称为“稳压
回路”，通过电路反馈会使输出电压自动维持一个恒定的值，这就是所谓的“稳压电路”。

三极管稳压电路在大多数应用场合都具有可靠性和维护性，它只需简单的组件便可保
证稳压输出，其优点是结构简单，成本低，安装也不复杂。

此外，三极管只有在被激励的
情况下才能工作，防止过功率的危害，因而能确保电路的可靠性。

三极管稳压电路也有一些缺点，由于其低调频率（小于1KHz），对频率超过1KHz的
高频信号很容易产生失真，由于它的低效率，当输入电压大于输出电压时，会消耗很多功率，使用时要注意因素。

总的来说，三极管稳压电路不仅具有简单、直接、可靠、易于维护等优点，而且在电
源模拟电路、线性应用、信号稳定等方面具有广泛的应用，是电子产品的必备元件之一。

pnp三极管稳压电路PNP三极管稳压电路引言：在电子领域中，稳压电路是一种常见的电路设计，用于稳定电源输出电压，以保证电路中各元件的正常工作。

PNP三极管稳压电路是其中一种常见的稳压电路。

本文将介绍PNP三极管稳压电路的原理、特点以及应用。

一、PNP三极管稳压电路的原理PNP三极管稳压电路的基本原理是利用PNP三极管的放大特性来实现电源电压的稳定。

该电路由一个PNP晶体管、一个稳压二极管和一个负载电阻组成。

1.1 PNP三极管PNP三极管是一种三层结构的半导体器件，由P型基区夹在两个N 型区域之间组成。

在正常工作状态下，基极电流小，而发射极电流较大。

当基极电压增大时，发射极电流也随之增大，从而改变了PNP三极管的放大倍数。

1.2 稳压二极管稳压二极管是一种具有稳压特性的二极管，它能够在一定范围内保持稳定的电压输出。

当输入电压发生变化时，稳压二极管会自动调整其电阻，以保持输出电压不变。

1.3 负载电阻负载电阻是连接在电路输出端的电阻，用于接收电路输出的稳定电压。

二、PNP三极管稳压电路的特点2.1 稳定性强PNP三极管稳压电路采用稳压二极管作为基准电压源，具有很好的稳定性。

当输入电压发生变化时，稳压二极管会自动调整其电阻，保持输出电压恒定。

2.2 负载能力强PNP三极管稳压电路具有较大的负载能力，能够稳定地供应较大电流给负载。

2.3 响应速度快PNP三极管稳压电路的响应速度较快，能够迅速调整输出电压以适应电源输入电压的变化。

三、PNP三极管稳压电路的应用PNP三极管稳压电路广泛应用于电子设备中，特别是需要稳定电压供应的电路。

以下是几个常见的应用场景：3.1 电子产品中的电源模块PNP三极管稳压电路常被用于电子产品中的电源模块，确保产品工作时稳定的电压输出。

3.2 放大电路中的电源稳定PNP三极管稳压电路还常用于放大电路中，以保证输入信号的稳定性。

3.3 电子仪器设备中的稳压电源PNP三极管稳压电路也常被应用于各类电子仪器设备中，以提供稳定的电源供应。
